Dalux InfraField võimaldab vaadata ja hallata GIS andmeid ja LandXML-faile otse projekti kaartidel.
See koondab disaini, mõõdistuse ja tegeliku maailma koordinaadid ühte vaatesse, aidates meeskondadel taristuprojektides navigeerida ja neile märkusi lisada.
Toetatud andmevormingute ülevaate saamiseks lugege seda artiklit: Toetatud andmevormingud InfraFieldis.
Kasutajaõigused
GIS-andmete loomiseks, kustutamiseks või muutmiseks peate omama projekti administraatori rolli või olema osa kohandatud kasutajagrupist, kellel on õigus piirkondade, ehitiste ja asukohtade vaatamiseks ja redigeerimiseks.
GIS ja LandXML
Veenduge, et koordinaatsüsteem oleks enne failide üleslaadimist konfigureeritud, kuna kõik üles laaditud failid paigutatakse automaatselt ega ole käsitsi muudetavad. Lisateabe saamiseks lugege seda artiklit: Kuidas seadistada koordinaatide süsteeme

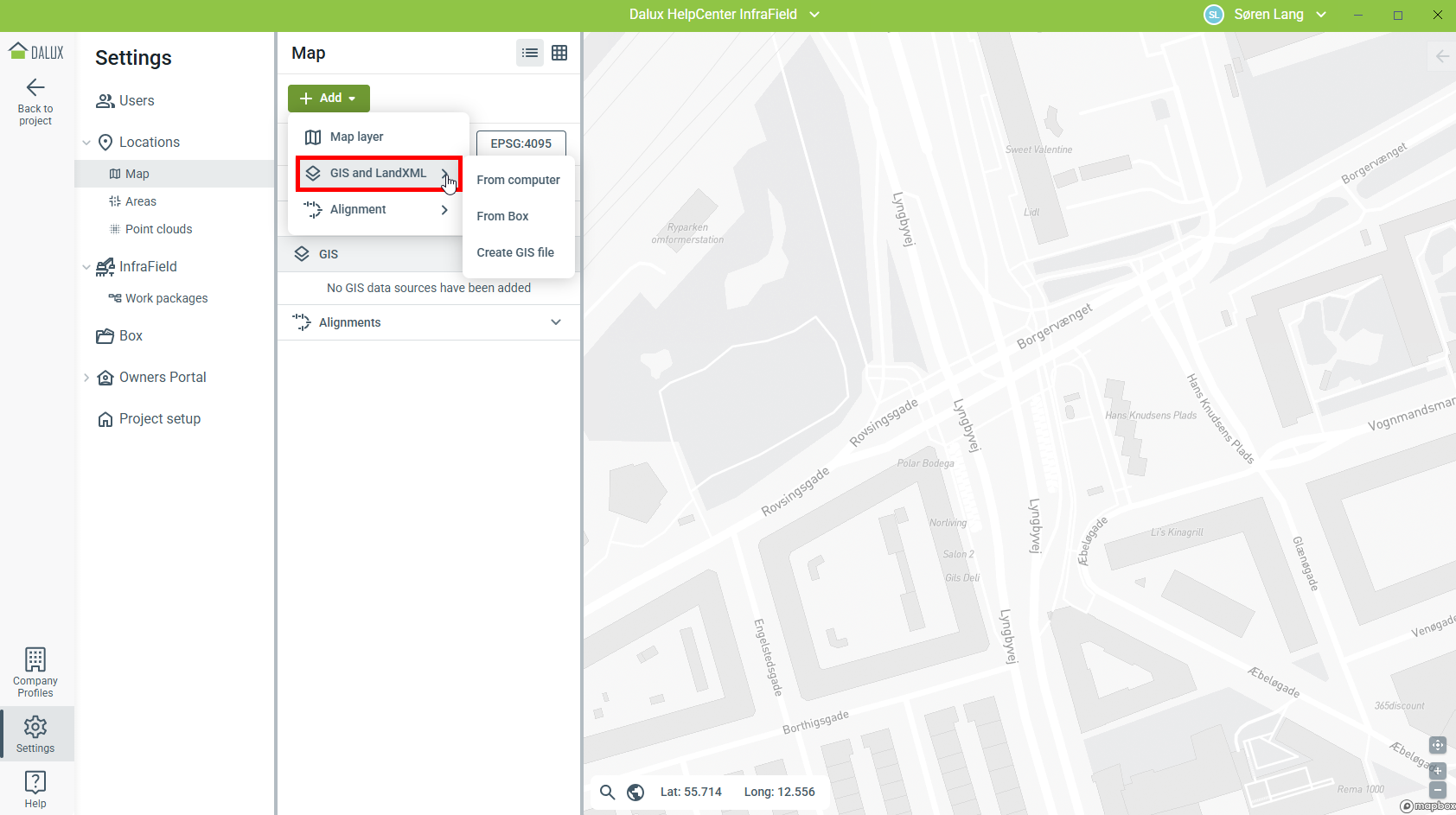

GIS- või LandXML-failide projekti üleslaadimiseks minge
Sätted
Asukohad
Kaart
Lisa
Kaardikiht:
Saate lisada GIS-andmeid oma arvutist, Boxist või luua GIS-andmeid otse InfraFieldis.
Toetatud vormingud on: GML, KML, KMZ, LandXML ja SHP (zipitud).
Lae üles arvutist või Boxist
Kui laadite Boxist faile projekti, kus on mitu failipiirkonda, on lõppkasutajatele Asukohtades nähtavad ainult failid, mis on kinnitatud Avaldatud failid alale. See kehtib ka siis, kui laadite faili arvutist üles ja lisate selle hiljem Boxi.

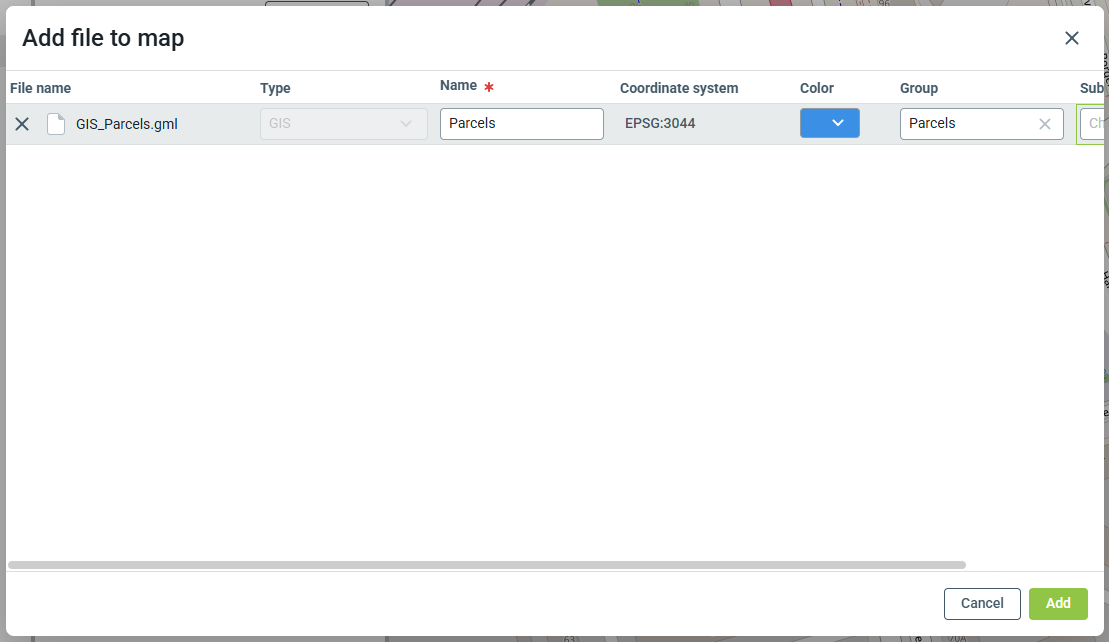

GIS-i lisamisel peate täitma faili kohta käiva teabe.
Nimi: Nimi, mis kuvatakse Asukohtades.
Koordinaatsüsteem: Kui fail sisaldab koordinaatsüsteemi, kuvatakse see siin. Kui koordinaatsüsteemi ei kuvata, kasutab fail projekti vaikekoordinaatsüsteemi.
Märkus
Ärge muutke seda väärtust; kui koordinaatsüsteem erineb projekti omast, teisendab Dalux koordinaadid faili üleslaadimisel.
Värv: See määrab GIS-andmete vaikimisi värvi.
Rühm: Kasutatakse GIS-i kategoriseerimiseks kaustadesse Asukohtade moodulis.
Alamrühm: Kasutatakse GIS-i kategoriseerimiseks alamkaustadesse Asukohtade moodulis.
Failid tuleb töödelda enne, kui andmed kuvatakse lõppkasutajale Asukohtades.

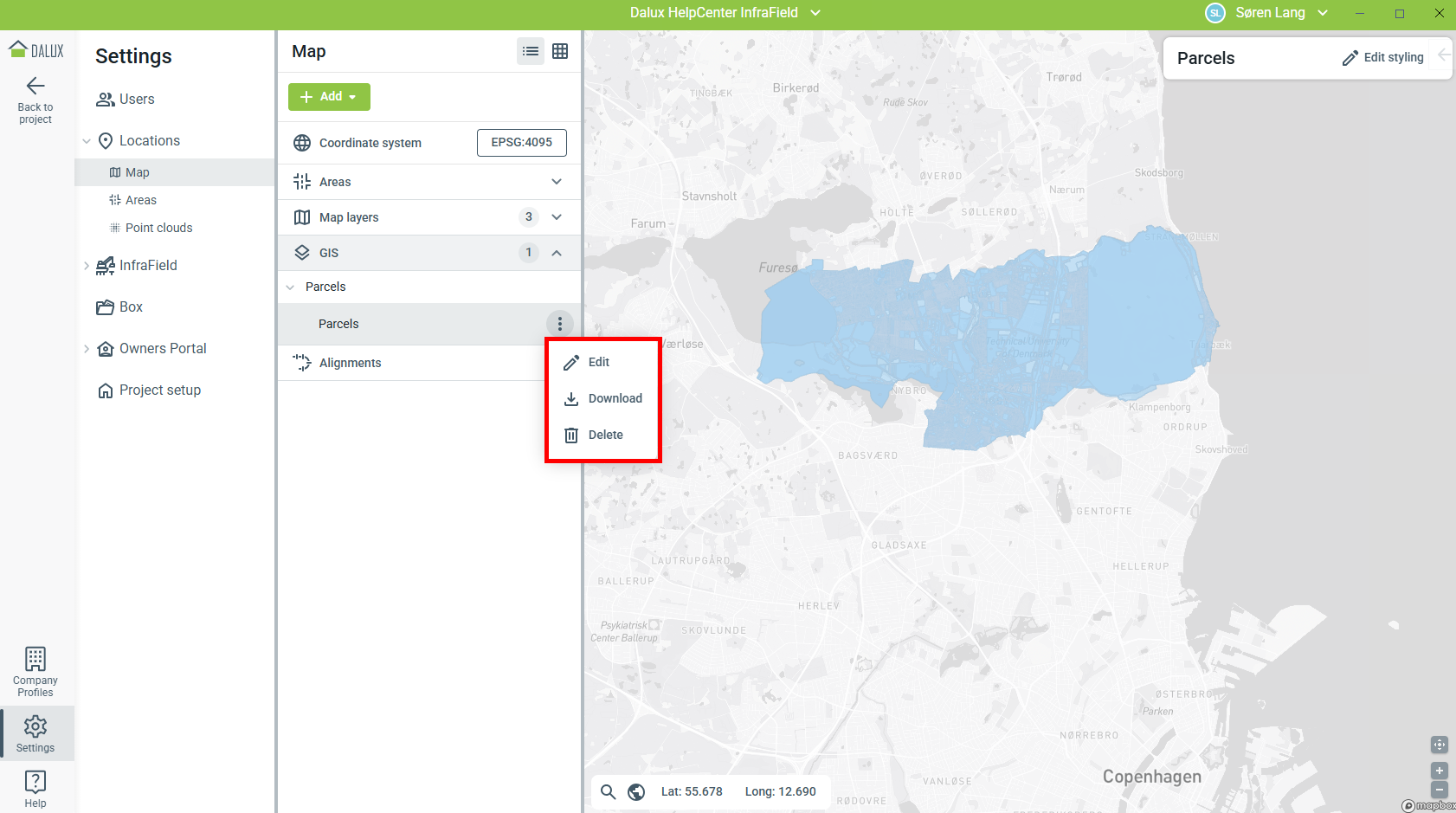

Klõpsake
Muuda
Laadi alla või
Kustuta faili.
Faili kustutamine ilma selle Boxi üleslaadimiseta eemaldab selle projektist jäädavalt ega ole taastatav. Enne kustutamist laadige alla vajalikud andmed.

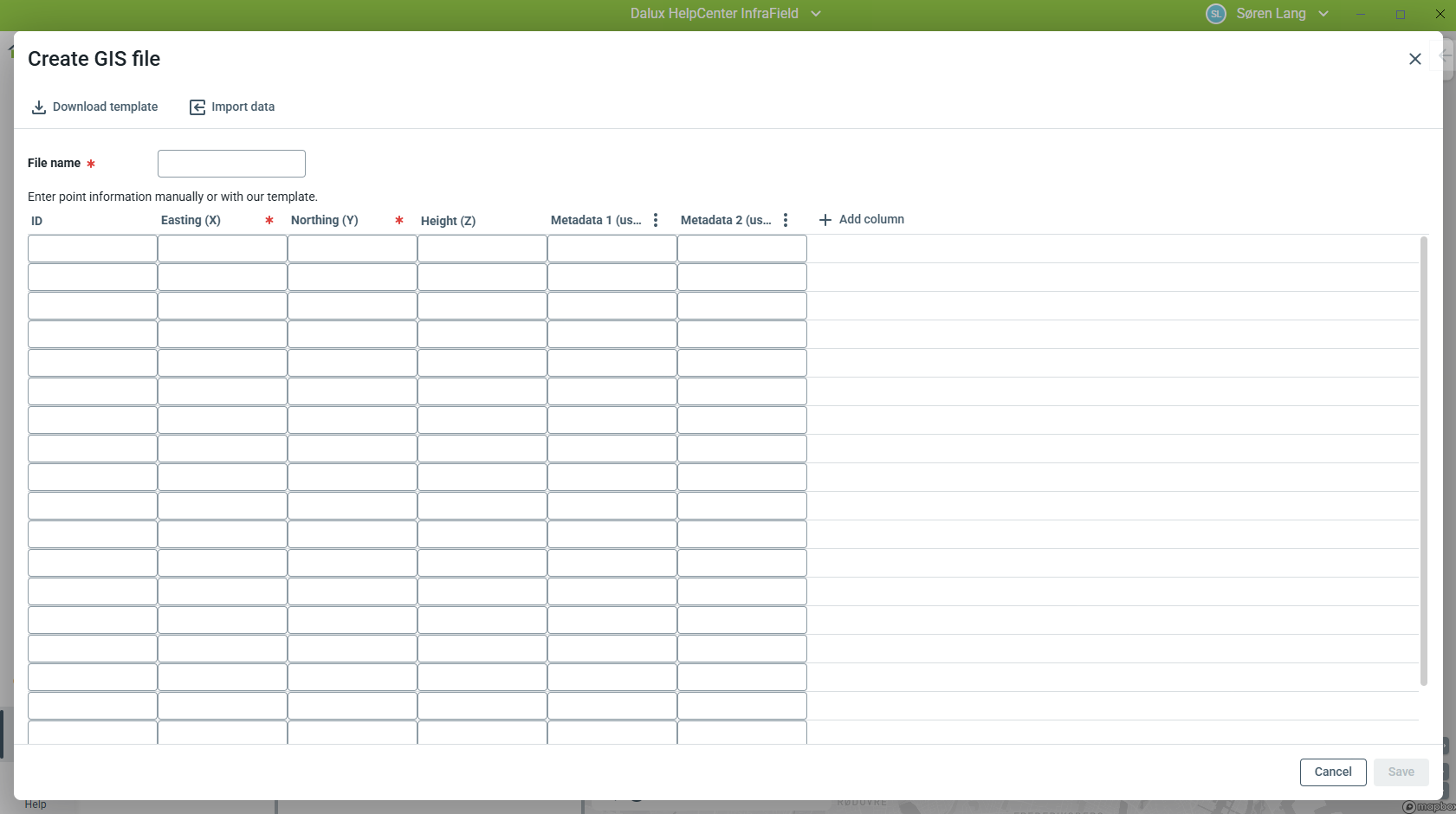

Loo GIS-fail
See valik võimaldab teil genereerida GIS-andmeid tekstifailist või CSV-failist.
Võite kas sisestada andmed otse aknasse või laadida malli lokaalselt alla, täita see teabega ja importida andmed.
See võimaldab luua punktiandmeid otse Daluxis, mida käsitletakse nagu teisi GIS-faile.
Praegu toetatakse ainult punkte.

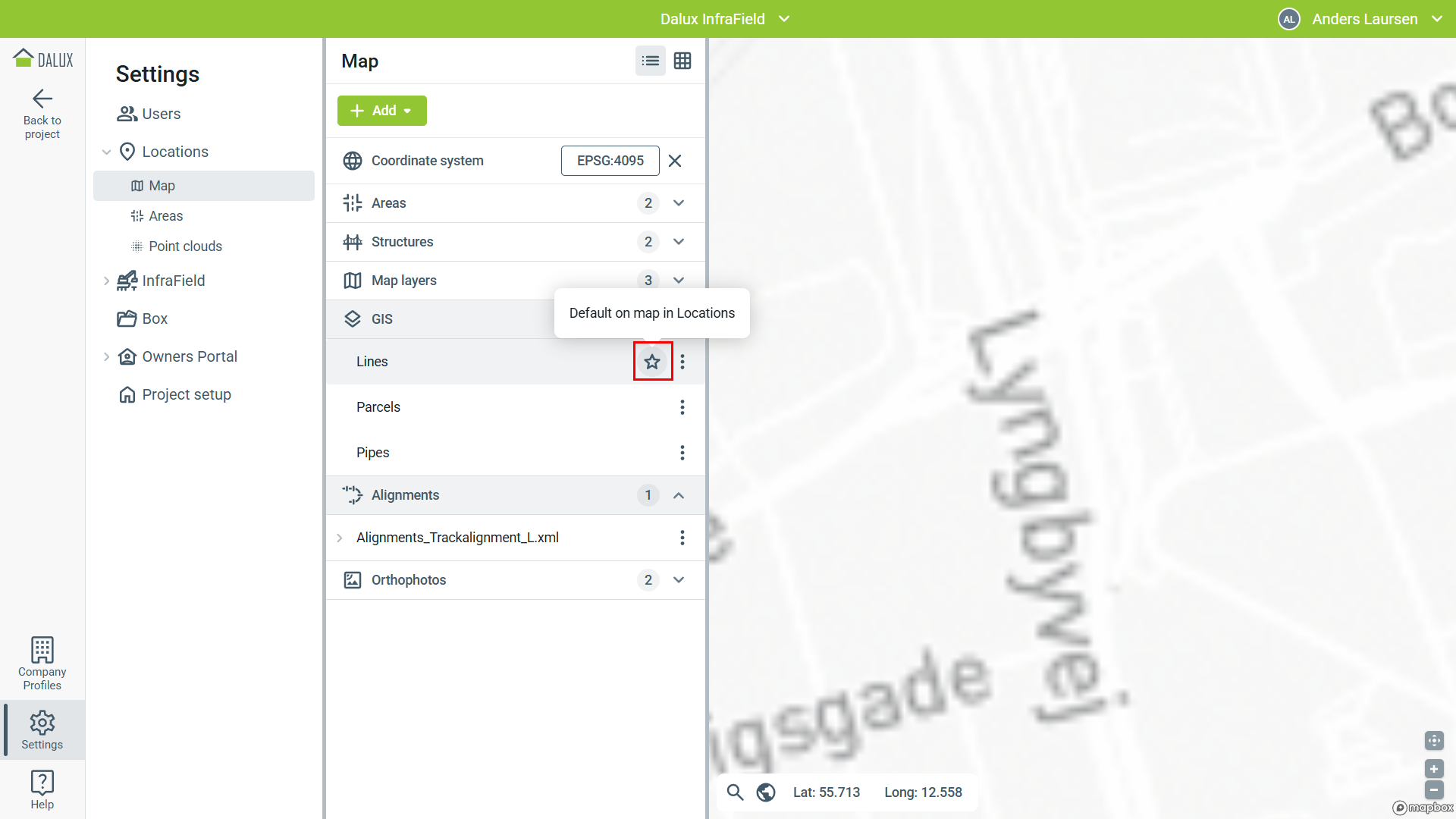

Vaikimisi sisse lülitatud
GIS- või LandXML-faili saab vaikimisi seada kõigile kasutajatele nähtavaks.
Valige faili nime kõrval olev täht, et see lubada, ja andmed kuvatakse automaatselt, kui kasutajad avavad kaardivaate.

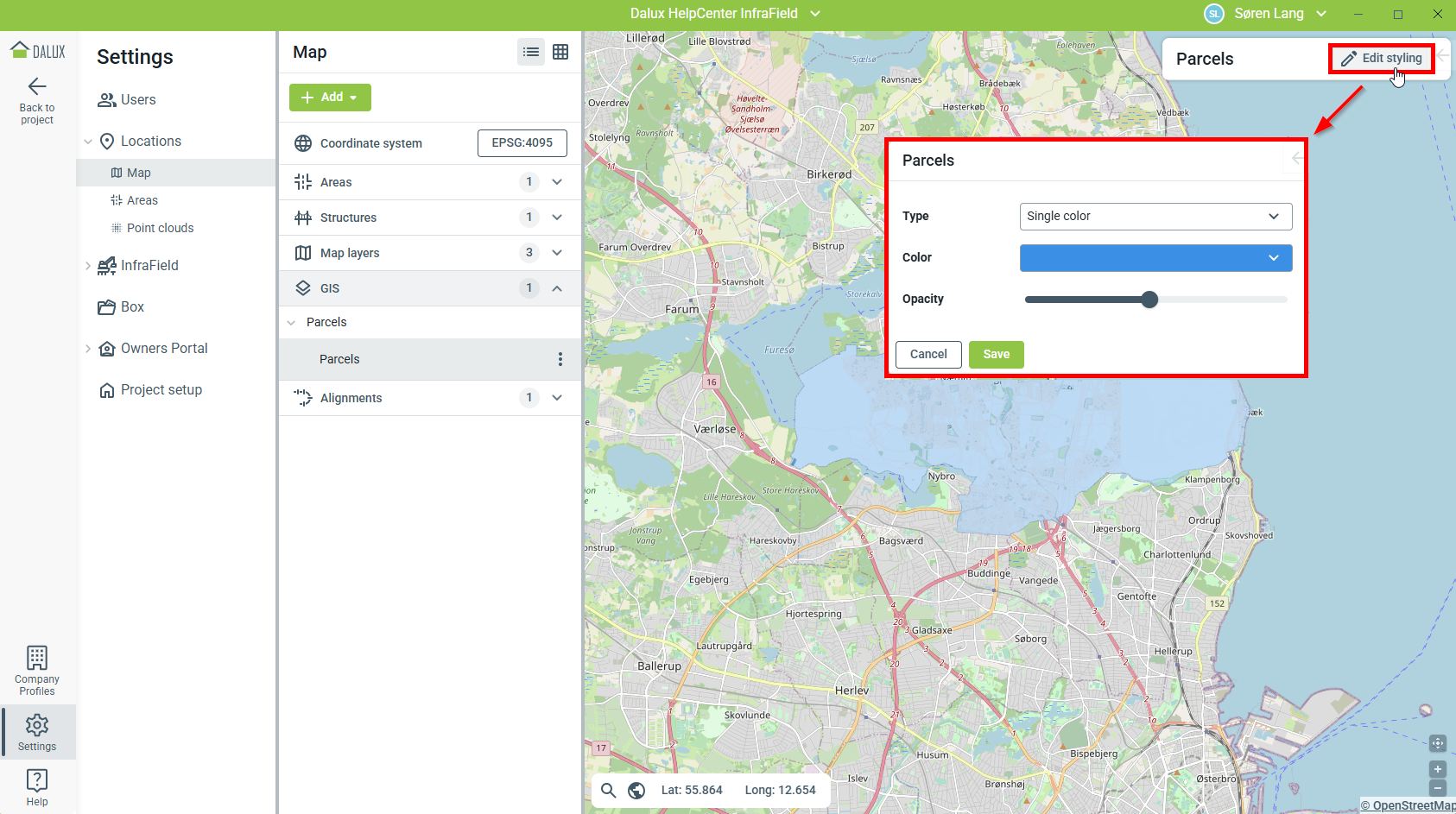

GIS-stiil
Pärast GIS-faili lisamist saate kohandada selle stiili ja välimust lõppkasutajate jaoks.
Kui stiilite GIS-elemente, saate valida joonte, punktide või polügoonide vahel, olenevalt GIS-failis olevatest geomeetriatüüpidest.
Pange tähele, et mis tahes stiil mõjutab ainult praegu valitud faili.
Jooni saab stiilida värvi, joone tüübi ja laiuse järgi, mis kõik võivad varieeruda vastavalt valitud tüübile (vt allpool). Läbipaistvus rakendub ühtlaselt kõigile joontele, sõltumata tüübist.
Punktid saab stiilida värvi, sümboli ja suuruse järgi, mis võivad samuti tüübiti erineda.
Läbipaistvus rakendub ühtlaselt kõigile punktidele, sõltumata tüübist.
Sildid saab soovi korral kuvada valitud atribuudi alusel.
Polügoonid saab stiilida värvi järgi, mis võib tüübiti erineda.
Läbipaistvus rakendub ühtlaselt kõigile polügoonidele, sõltumata tüübist.
Tüüp
Saate valida ühe kolmest tüübist: ühevärviline, kategoriseeritud või gradueeritud, mis määravad, kuidas andmeid kasutajatele kuvada.
Läbipaistvus ja sildid ei sõltu sellest valikust ning rakendatakse ühtlaselt.

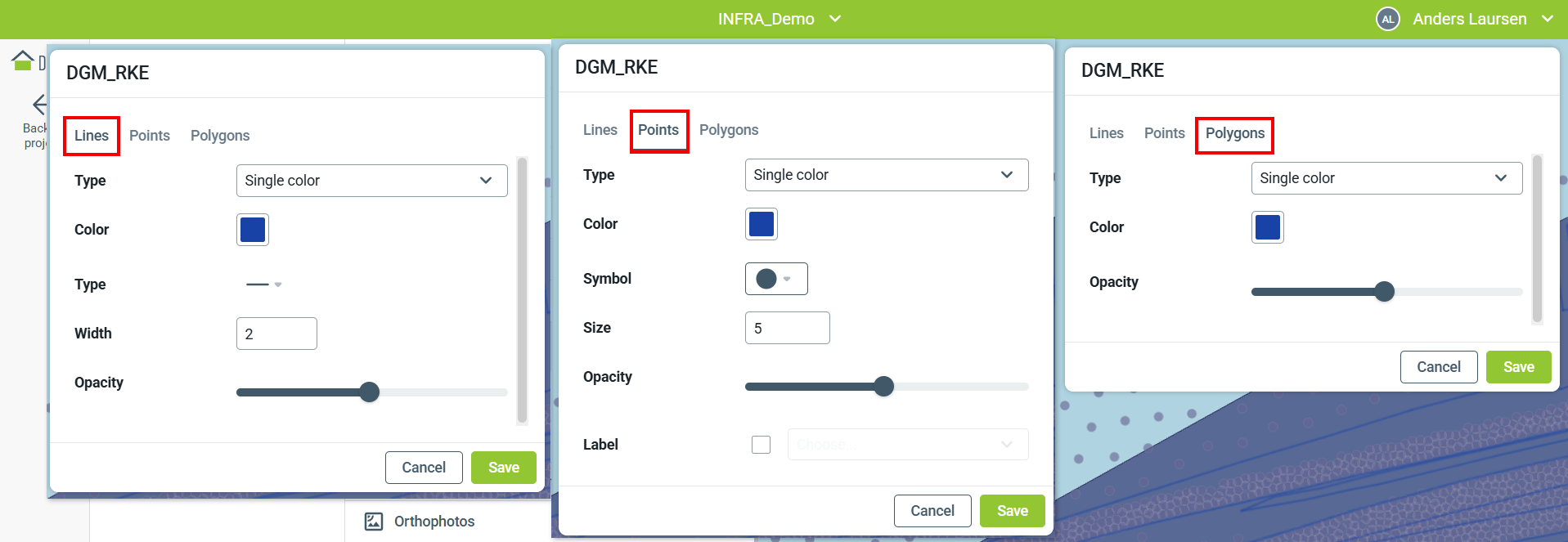

Ühevärviline:
Kõigil elementidel on sama välimus.

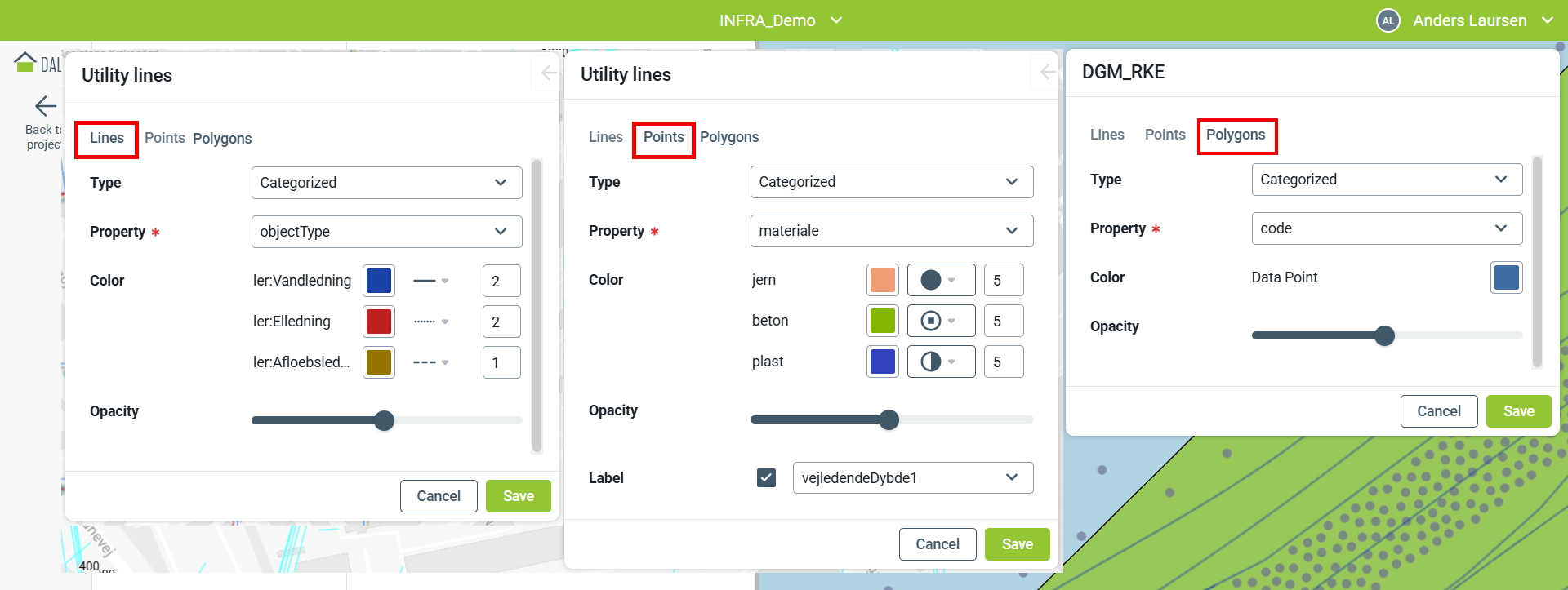

Kategoriseeritud
Elementide välimus põhineb GIS-faili atribuudi väärtusel. Igal atribuudil võib olla oma värv, tüüp/sümbol ning paksus/suurus.

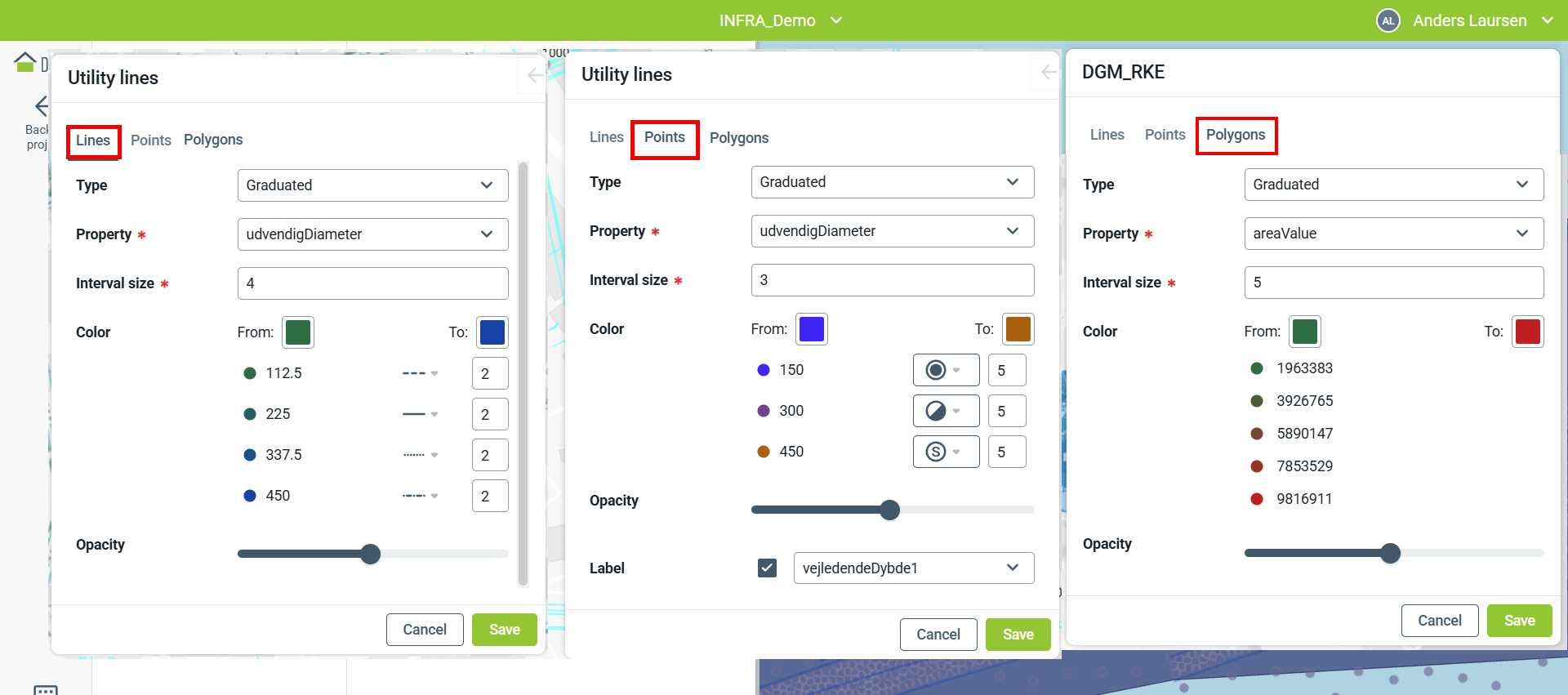

Gradueeritud
Elementide välimus põhineb GIS-faili atribuudi väärtusel kohandatud vahemikus.
'Intervalli suurus' määrab kategooriate arvu ja väärtuste vahemiku.
'From' värv rakendatakse madalaimale väärtusele ja 'To' värv kõrgeimale.
Vahepealsete intervallide värvid moodustavad gradiendi, kus igal intervallil on oma tüüp/sümbol ning paksus/suurus.
