Joondused on oluline osa lineaarse infrastruktuuri projektidest, näiteks raudteedest või teedest.
Daluxis saab neid kasutada jaamade lisamiseks, joondatud tsoonilõikude loomiseks, mahude arvutamiseks ja palju muuks.
Joondamisi saab üles laadida LandXML-failina või IFC-faili osana.
Lisateavet toetatud andmevormingute kohta leiate sellest artiklist: Toetatud andmevormingud InfraFieldis
Lae üles joondusfailid

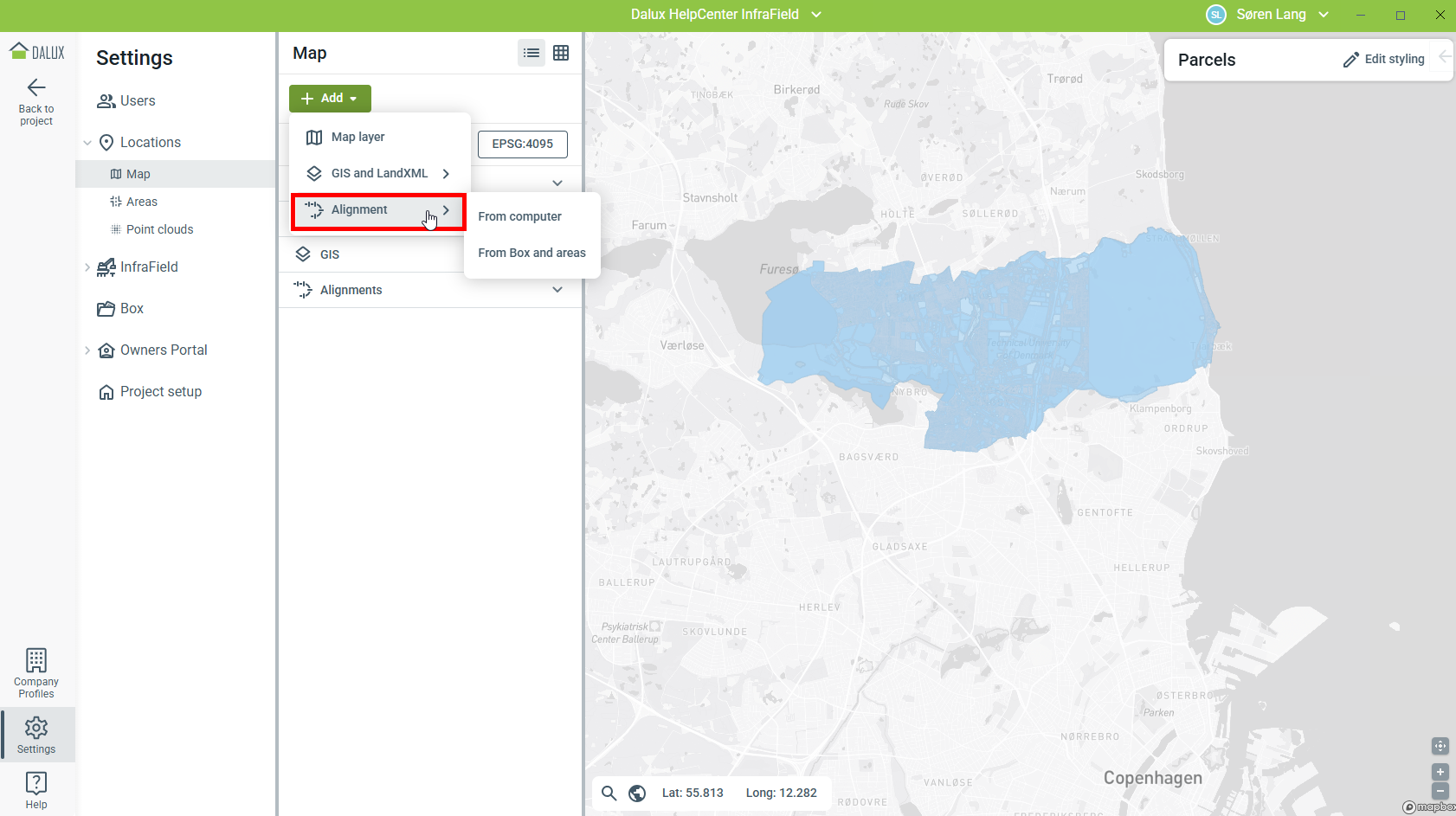

Uue joondusfaili lisamiseks Asukohtadesse minge:
Sätted
Asukohad
Kaart
Lisa
Joondus.
Valige fail Dalux Boxi kaustast või laadige joondamisfail oma arvutist üles.
Joondusi saab lisada ka IFC-failidest, mis on lisatud piirkondadesse, kui need sisaldavad joondusandmeid. Need IFC-failid kuvatakse koos Dalux Boxi failidega, muutes kõigi asjakohaste failide ühekordse valimise lihtsaks.
Kui joondamisfailidel või IFC-failidel on mitu joondamist, saab need kõik korraga importida.

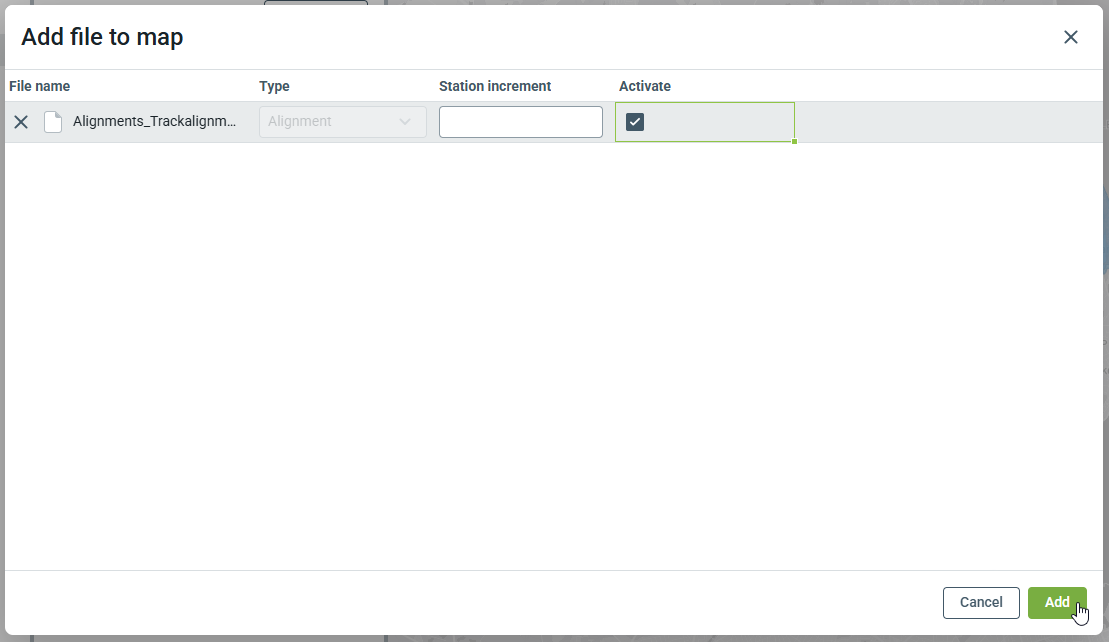

Jaama sammud: Lähtudes joondus geomeetriast saate lisada samme joonduse märgistamiseks kaardil ja 3D-vaates. See parandab navigeerimist ja võimaldab ristlõikeid lihtsamini luua.
Sisestage soovitud sammude väärtus numbrina (vähemalt 5), ja Dalux loob need sammud meetrites.
Aktiveeri: Märkige see ruut, et aktiveerida need joondamised ja teha need nähtavaks Asukohad.

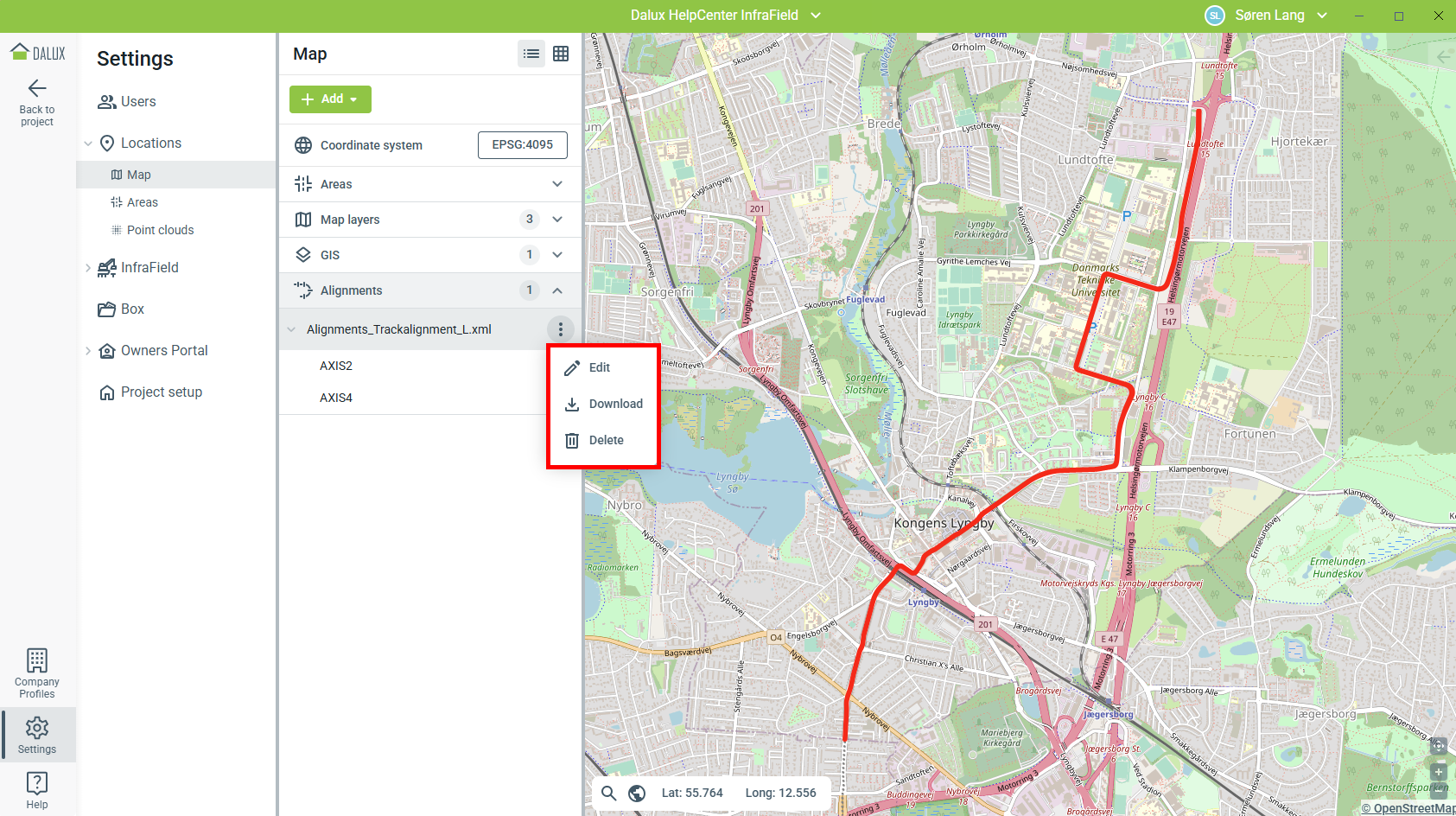

Failid kuvatakse Kaardi sätetes ning iga joondus failist kuvatakse allpool.
Kasutage ikooni, et
redigeerida,
alla laadida või
kustutada faili.

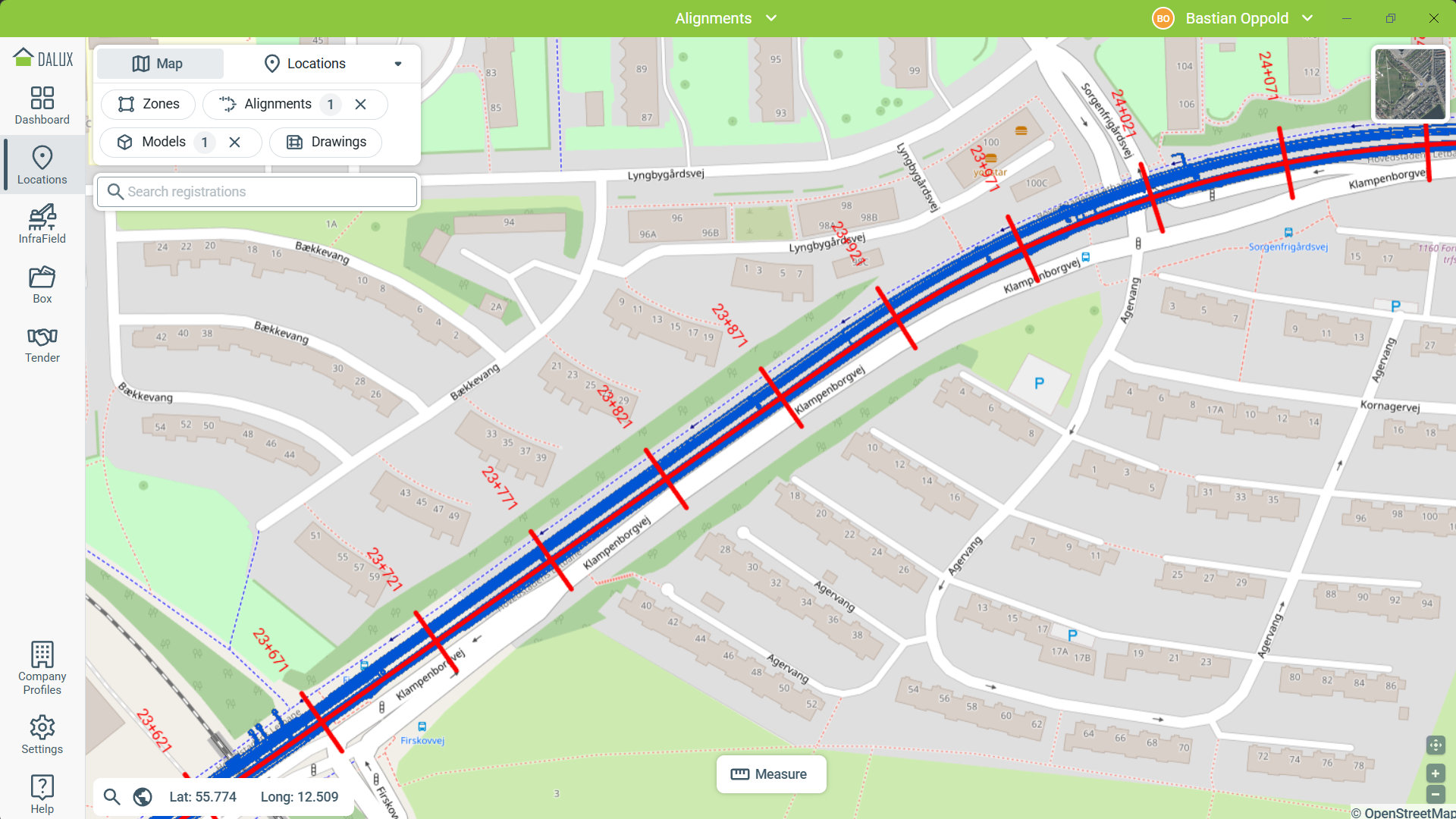

Pärast seda, kui olete joondused edukalt Asukohtadesse üles laadinud, on need kasutajatele saadaval navigeerimiseks ja ristlõigete loomiseks ning saate neid kasutada tsoonide loomiseks või Mahude arvutamiseks.
Loe edasi
Loe rohkem joondamiste erinevate kasutusviiside kohta InfraFieldis järgmistes artiklites:
Kuidas kasutada kaarte InfraFieldis töölaual
