Kuidas seadistada piirkondi ja struktuure

Selles artiklis õpite, kuidas seadistada piirkondi ja struktuure InfraFieldis.

Suurte infrastruktuuriprojektide puhul koosnevad need tavaliselt lineaarsetest koridoridest, nagu teed või raudteejoondused, koos koridori ääres asuvate püsistruktuuridega, nagu jaamad, tehnilised ehitised, sillad või juurdepääsuvõllid.

Kuigi need elemendid võivad sisaldada sarnaseid andmetüüpe (mudelid, maastik ja joonised), on need Dalux InfraFieldis struktureeritud ja navigeeritavad erinevalt.

Lineaarseid elemente tuleks konfigureerida kui Piirkonnad, samas kui hoonetaolisi või fikseeritud struktuure tuleks konfigureerida kui Struktuurid. See artikkel selgitab erinevusi ja kuidas neid õigesti seadistada.

Piirkonnad

Piirkondi kasutatakse lineaarsete infrastruktuuriprojektide organiseerimiseks. Piirkond tähistab pidevat geograafilist ulatust, näiteks teed või raudteejoondust.

Piirkonnad:

• Ei sisalda tasemeid
• Võivad ulatuda kuni 50 km
• Toetavad maastikumudeleid, disainmudeleid ja kaardistatud jooniseid
• Saab segmenteerida joonduste abil

Piirkonnad kuvatakse kaardivaates, kui vähemalt üks koordinaatidega BIM-fail on üles laaditud.

Toetatud andmevormingute kohta InfraFieldis saate lugeda selles artiklis: Toetatud andmevormingud InfraFieldis.

Loo uus piirkond

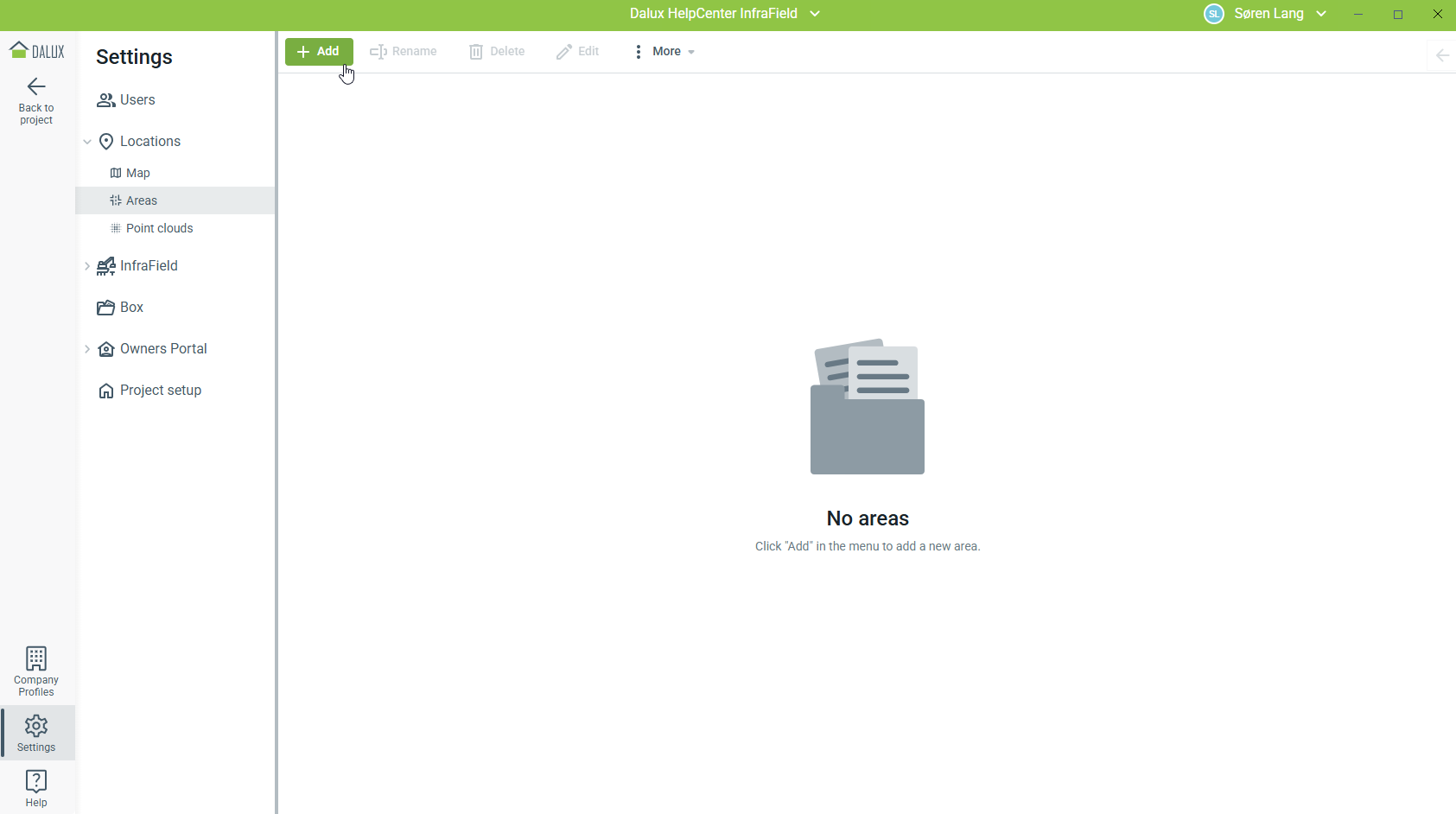

Uue piirkonna loomiseks minge:

Sätted Asukohad PiirkonnadLisaSisesta nimi ehitisele'Lisa piirkond'

Seejärel saate sellesse piirkonda oma arvutist või Dalux Boxist üles laadida mudeleid ja jooniseid.

Mudelifailide üleslaadimine

Piirkonnas olevad mudelifailid positsioneeritakse automaatselt vastavalt mudelis sisalduvatele koordinaatidele ja projekti jaoks määratud koordinaatsüsteemile. Koordinaatsüsteemide kohta saate lugeda selles artiklis: Kuidas seadistada koordinaatsüsteeme.

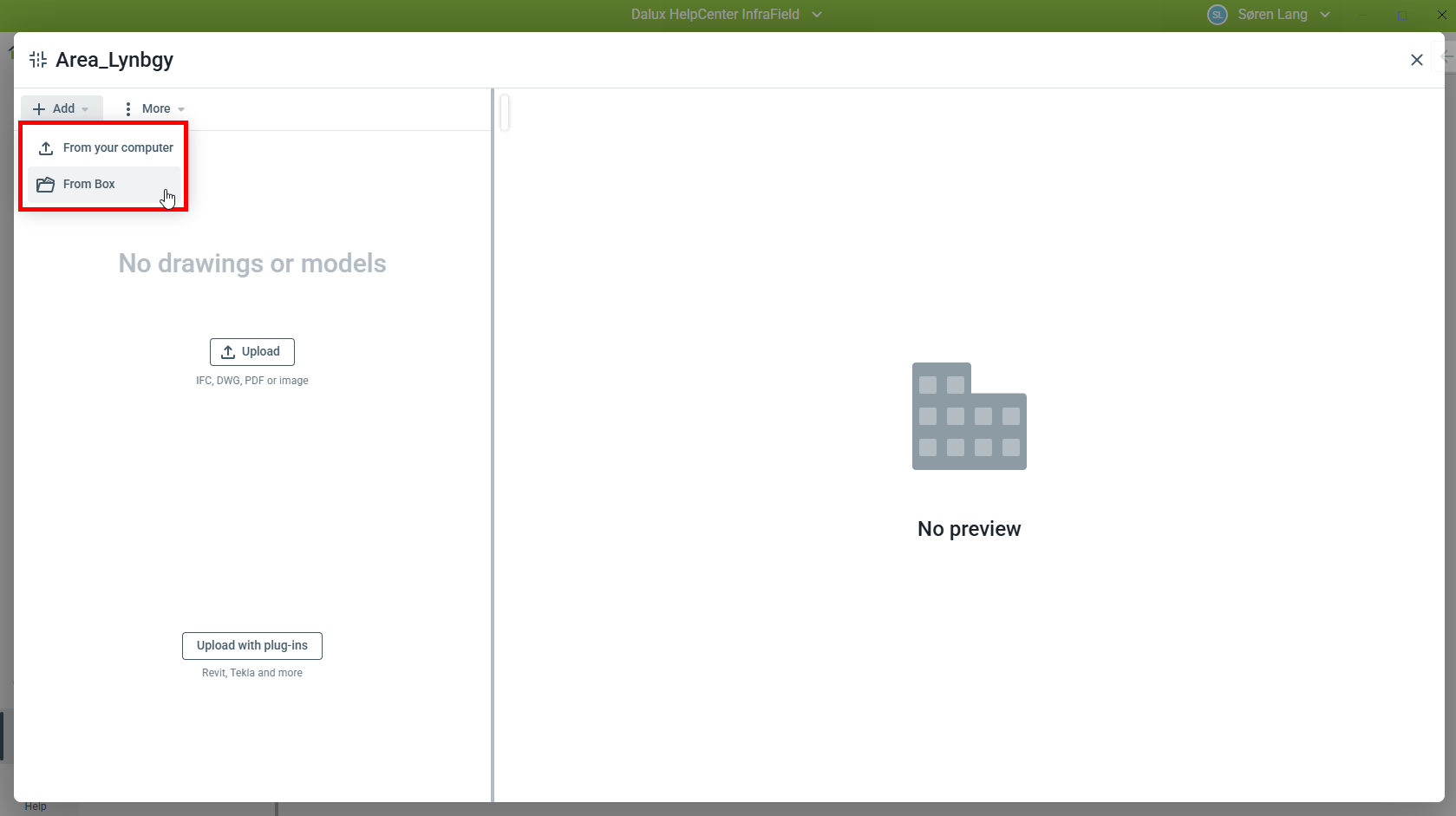

Mudelifailide üleslaadimiseks avage piirkond ja valige LisaLae üles arvutist või Boxist.

Valige oma mudelifailid ja täitke seotud metaandmed, kui laadite arvutist üles uusi faile.

Üleslaadimisel valige faili tüüp:

• '3D mudel' disainimudelite jaoks
• 'Maastik' maastikumudelite jaoks

Maastikumudelite üleslaadimine

Maastikumudelid laaditakse üles samamoodi nagu disainimudelid, kuid need tuleb kategoriseerida kui 'Maastik'.

Maastikumudeleid ei näidata kaardivaates ning neid saab 3D-vaates sisse või välja lülitada.

Jooniste üleslaadimine ja kaardistamine

Jooniseid laaditakse üles samamoodi nagu mudeleid. Nende paigutus sõltub sellest, kas failis on manustatud koordinaatandmed.

Distsipliinid aitavad teie disaine paremini struktureerida, nii et meeskonnad leiavad asjakohased joonised koheselt.

• Koordinaatidega joonised (nt teatud DWG-failid) paigutatakse automaatselt ega saa käsitsi ümber positsioneerida.
• Joonised ilma koordinaatideta tuleb käsitsi mudelile määrata.

Planimisjoonised saab kaardistada Pealtvaade vaatesse.

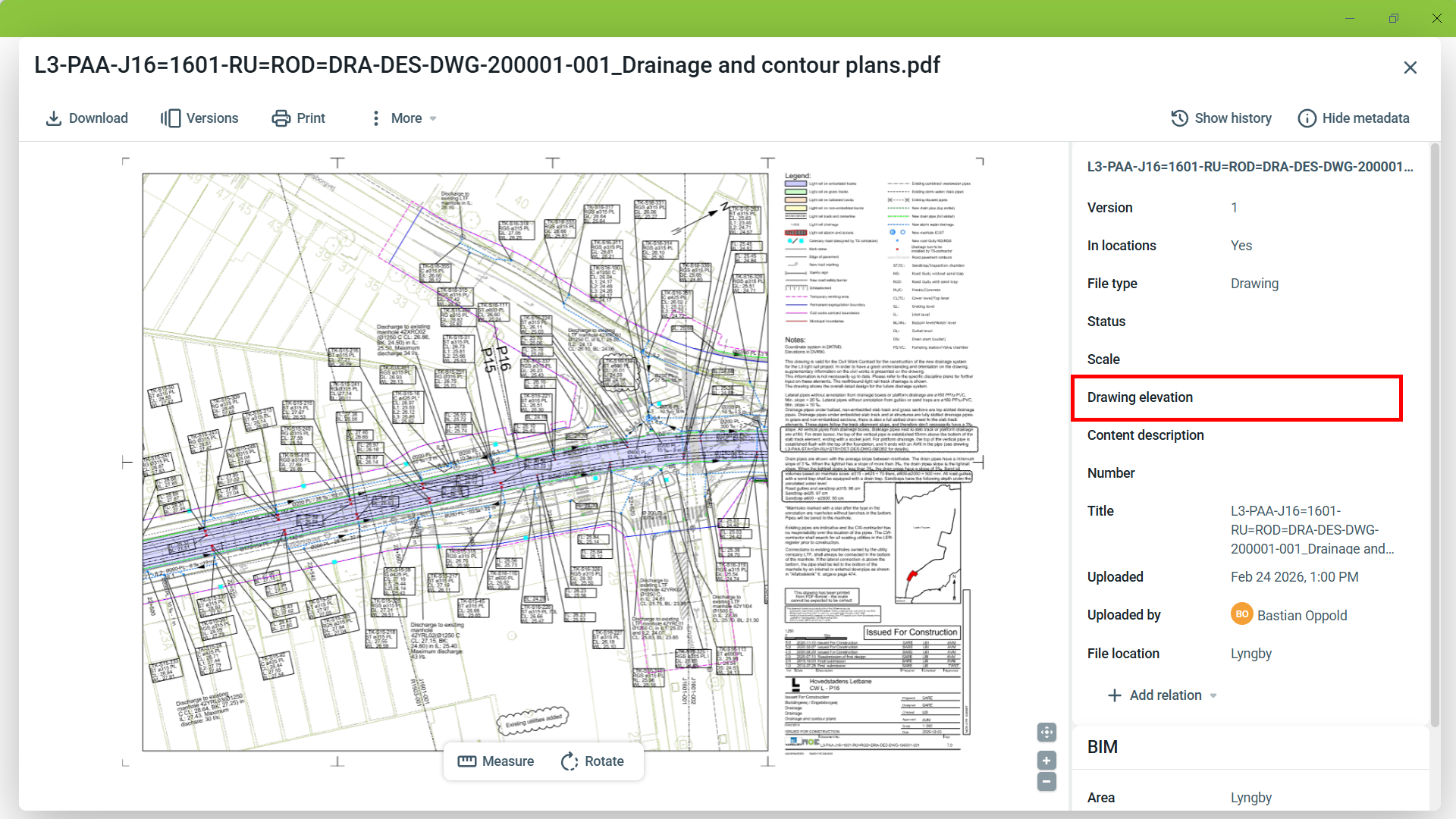

Joonise metaandmetes saate määrata selle kõrguse. Võite kas

• Jätke joonise tõus tühjaks: joonise kõrgus kohandub dünaamiliselt poolitatud vaates, lähtudes teie positsioonist.
• Määrake fikseeritud joonise tõus: joonise kõrgus on staatiline.

Pange tähele, et kui olete lisanud kõrguse, ei naase käitumine enam kunagi dünaamilisele kuvamisele, isegi kui eemaldate selle kõrguse sellest joonisest.

Lõikejooniste kaardistamine

Lineaarsetes infrastruktuuriprojektides tähistavad lõikejoonised koridori joondusel tehtud ristlõikeid. Erinevalt ehitistest (või struktuuridest), kus joonised kaardistatakse eelmääratud tasemetele, kaardistatakse piirkondade lõikejoonised joonduse positsioonile.

Kui projektis on joondamised olemas, tuleks neid kasutada lõikejooniste kaardistamisel viitena. Valitud joondus kuvatakse pealtvaates, mis võimaldab teil määratleda:

• Kilometraaž (positsioon) piki joondust
• Lõike suund
• Ristlõike täpne asukoht

See tagab, et joonis vastab täpselt koridori geomeetriale ning seda saab joonduse suhtes järjepidevalt kasutada.

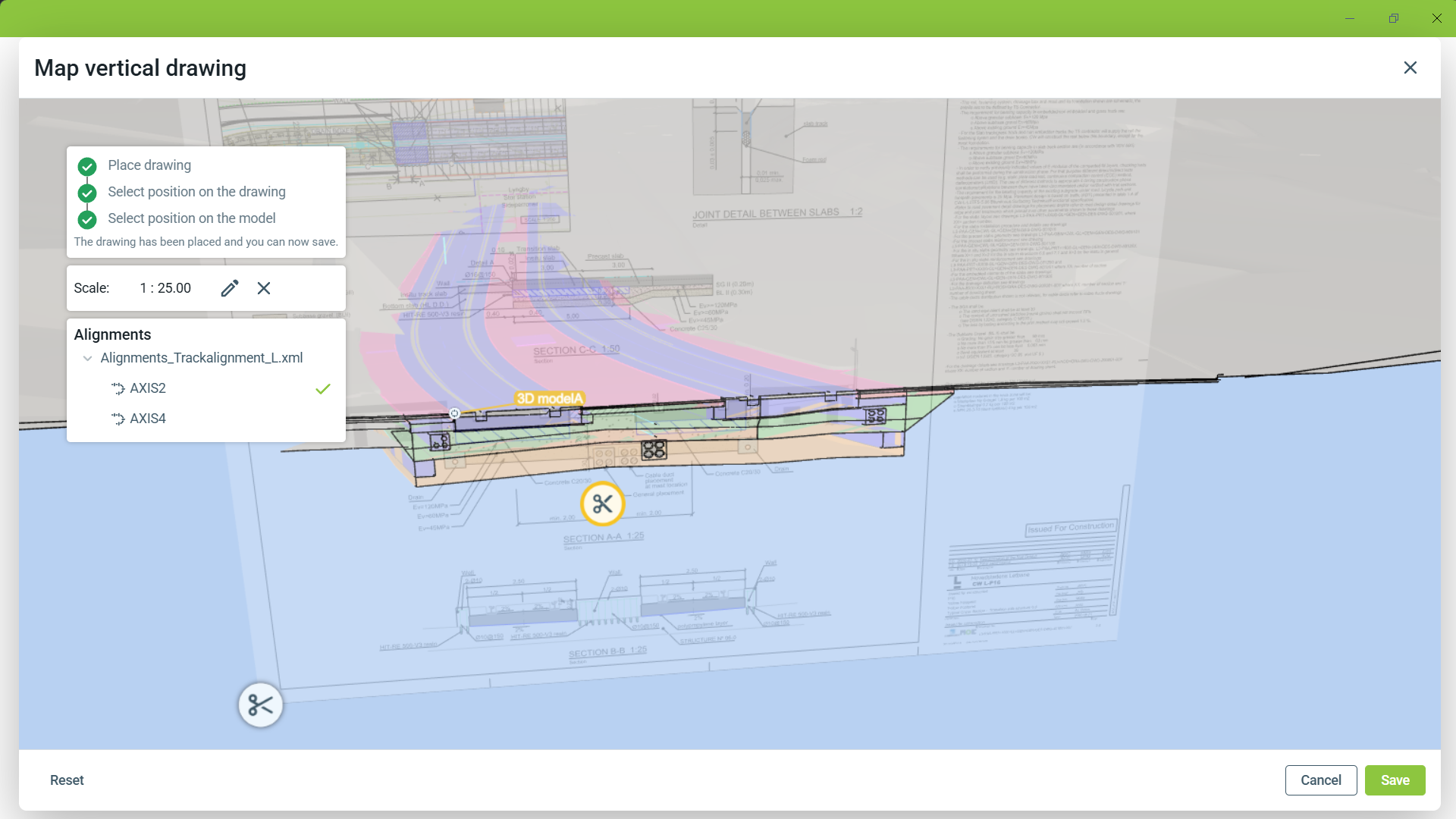

Liigutage kursor joonise peale ja klõpsake Kaardista vertikaalselt.

Kui joondust ei ole, klõpsake '3D' ja järgige selle artikli juhiseid: Jooniste vertikaalne kaardistamine.

Pange tähele, et see lähenemine on oluliselt tülikam. Kui teil on saadaval joondusfailid, soovitame need esmalt üles laadida ja alles seejärel lõikejoonised kaardistada.

Seetõttu on koridori-põhiste projektide puhul väga soovitatav laadida joondused üles enne lõikejooniste kaardistamist.

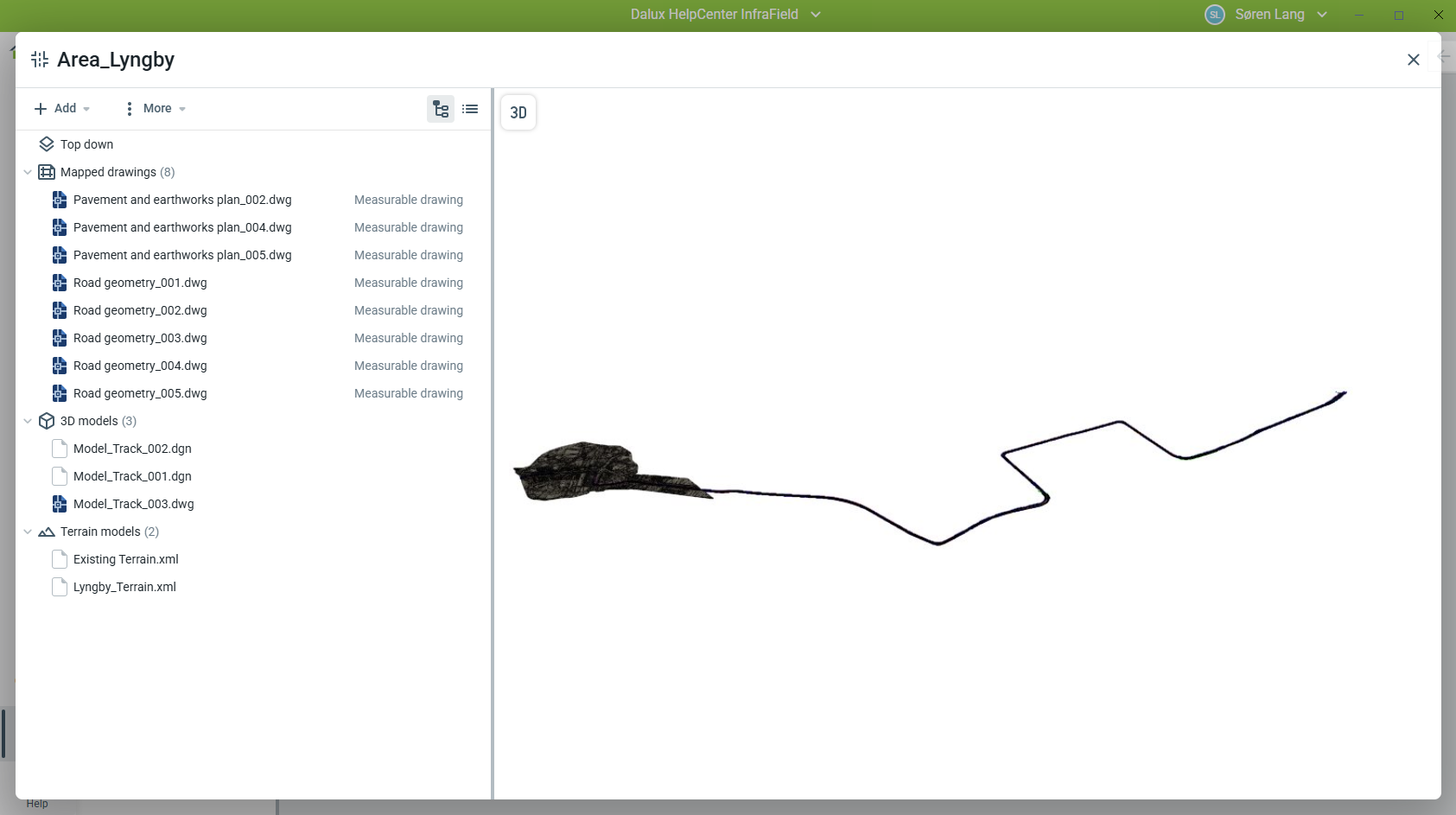

Piirkonna seadistuse tulemus

Kui failid on üles laaditud ja töödeldud, on need organiseeritud tüübi ja distsipliini järgi. Kombineeritud mudelite 3D-eelvaade on saadaval.

Piirkond peab kaardivaates kuvamiseks sisaldama vähemalt ühte koordinaatidega BIM-mudelit. Piirkonnad, mis sisaldavad ainult PDF-e või pilte, ei ole geograafiliselt paigutatavad.

Objektide maksimaalne vahemaa on ühe piirkonna kohta 50 km.

Rohkem valikuid

Rohkem menüüs saate avada Piirkonna logi või vaadata mudeli Eelvaadet.

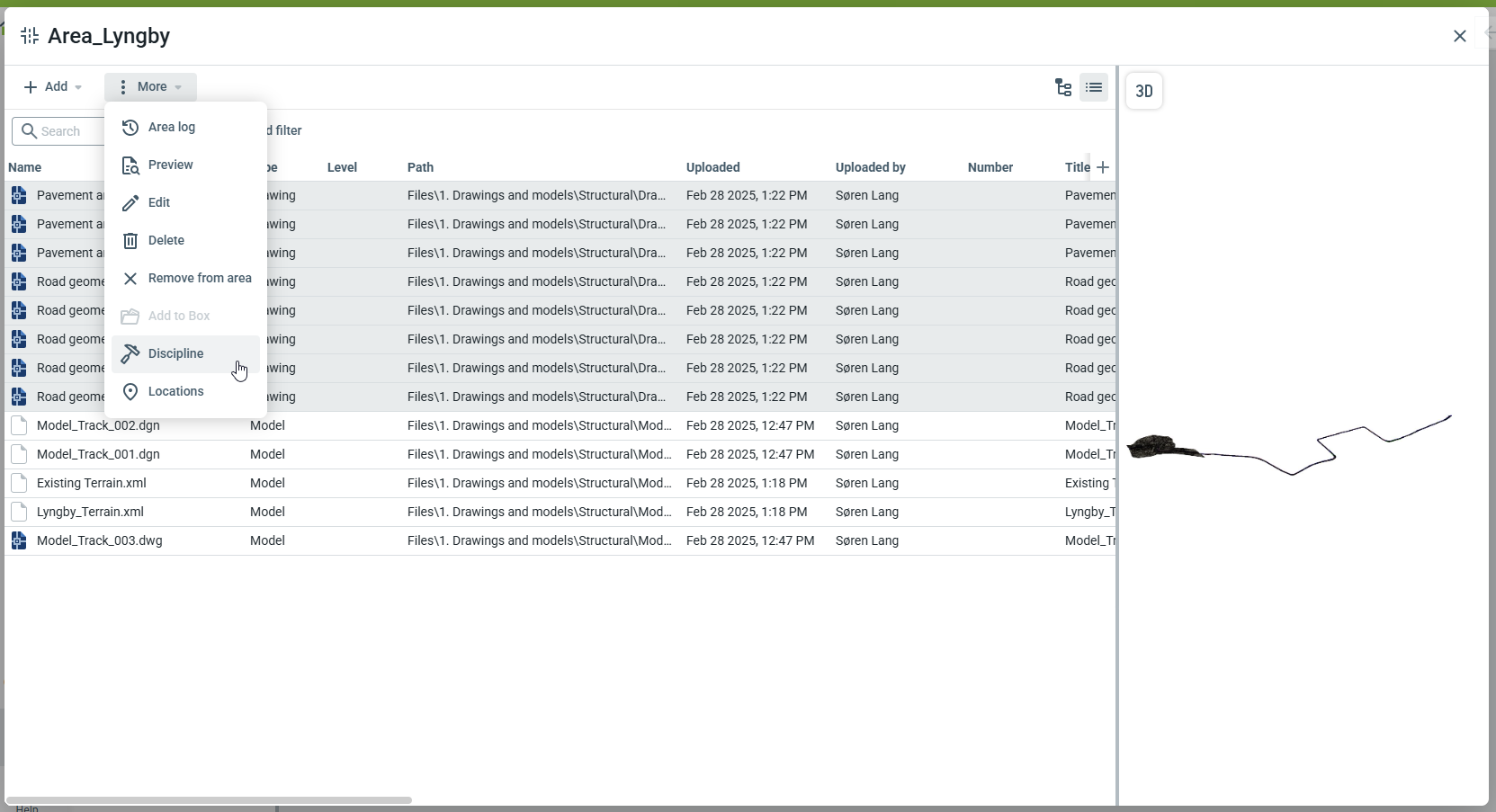

Iga joonise juures saate klõpsata -ikooni, et saada järgmised valikud:

• Muuda: Ava fail metaandmete, kausta redigeerimiseks või uue versiooni üleslaadimiseks
• Kustuta: Kustuta see fail Asukohtadest ja Boxist.
• Lisa Boxi: Kui see fail laaditi üles arvutist, saate selle faili lisada kausta Dalux Boxis.
• Eemalda piirkonnast: Kui see fail on ka Boxi üles laaditud, saate selle piirkonnast eemaldada ilma seda kustutamata.
• Distsipliin: Määrake distsipliin/alamdistsipliin.
• Asukohad: See võimaldab teil otsustada, kas joonis peaks olema nähtav Asukohad või mitte.

3D-mudelitena üles laaditud mudelifailide puhul saate Muutke maastikumudeliks. Maastikumudelitena üles laaditud mudelifailide puhul saate Muutke 3D-mudeliks.

Vaikevaade on kaustavaade, kuid saate seda muuta, klõpsates paremas ülanurgas ikooni . See kuvab failid standardse loendi vaates, kus saate sisu otsida ja filtreerida. Saate valida mitu faili, et neid korraga redigeerida või kustutada.

Struktuurid

Struktuure kasutatakse vertikaalsete või hoonetaoliste elementide jaoks, mis paiknevad mööda või lineaarsete infrastruktuuriprojektide sees, näiteks jaamad või tehnilised ehitised.

Erinevalt piirkondadest on struktuurid:

• Sisaldavad tasemeid
• On piiratud maksimaalse pikkusega 2 km
• Joonised on kaardistatud individuaalsetele tasanditele

Struktuurid paigutatakse vastavalt nende BIM-failide koordinaatidele ega saa käsitsi paigutada.

Kaardivaates kuvatakse ainult mudeli jalajälje automaatselt genereeritud pealtvaade. Struktuurile lisatud jooniseid ei kuvata kaardil otse.

Aktiveeri struktuurid

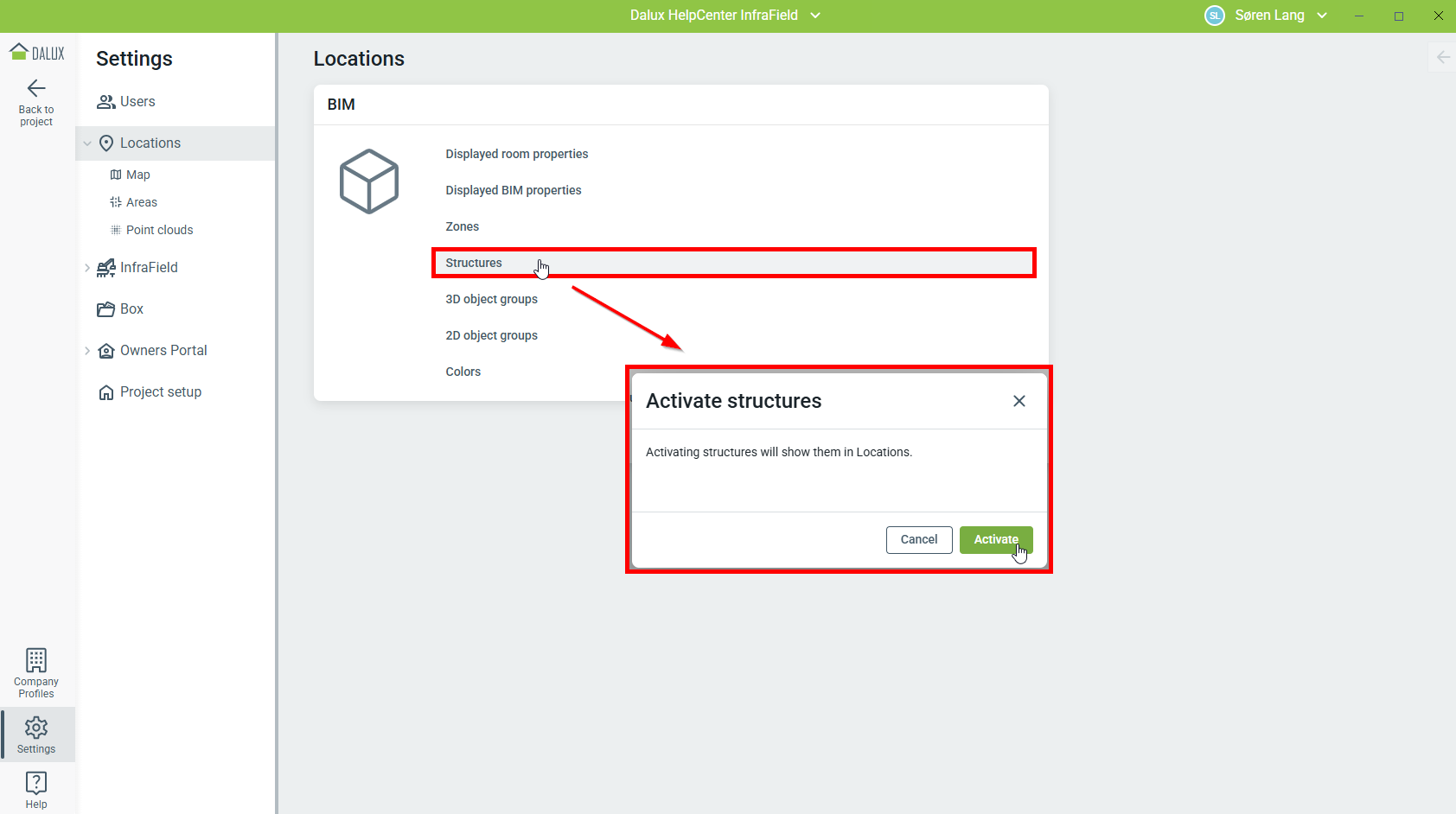

Struktuurid tuleb enne kasutamist aktiveerida. Struktuuride aktiveerimiseks minge:

Sätted Asukohad 'Struktuurid''Aktiveeri'

Loo uus struktuur

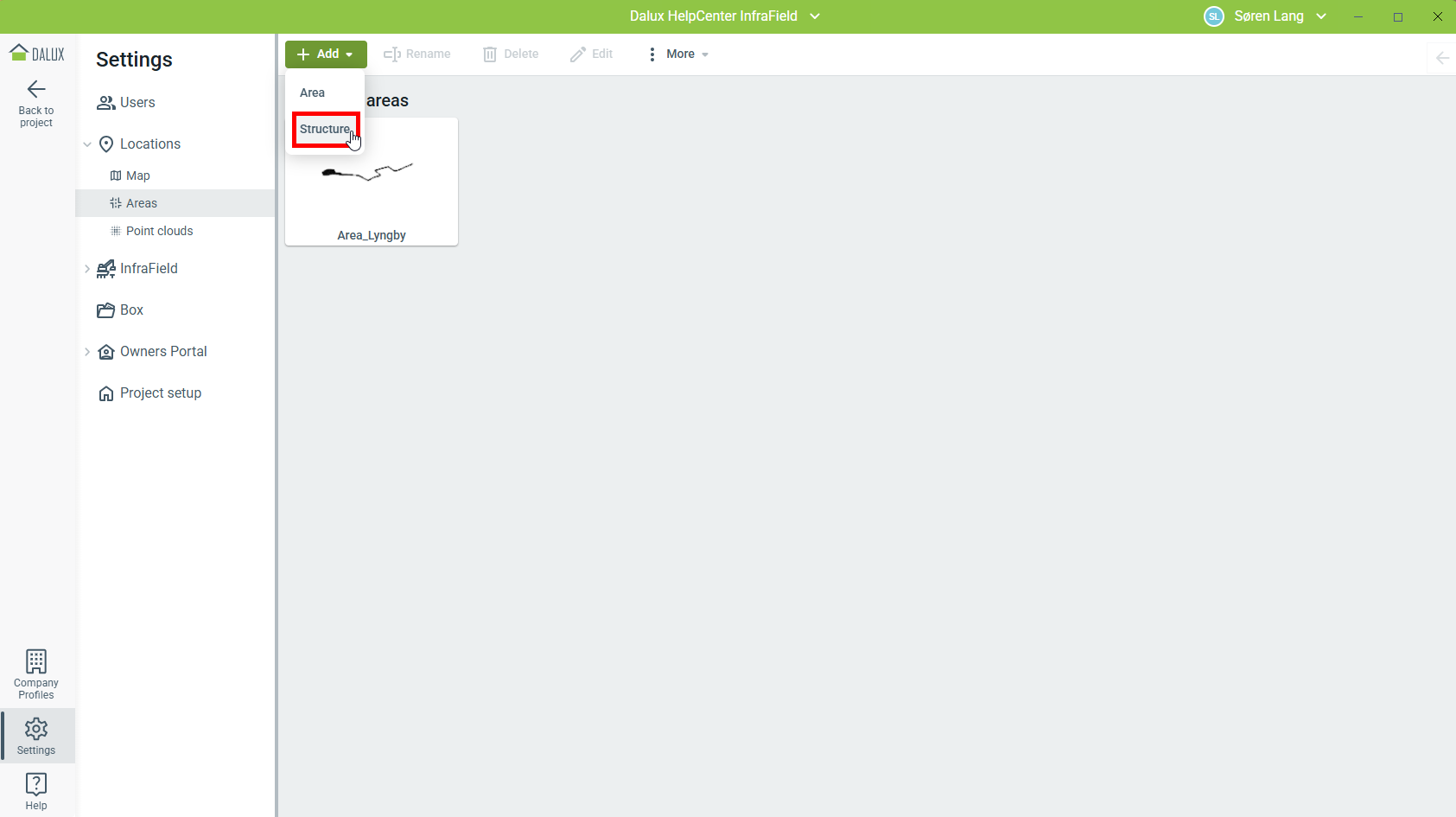

Uue struktuuri loomiseks minge:

Sätted Asukohad Piirkonnad Lisa 'Struktuur'

Mudelid ja joonised laaditakse üles samamoodi nagu ehitistes. Kuna nende käitumine on sama, saab luua tasemeid ja jooniseid saab kaardistada konkreetsetele tasanditele. Lugege sellest üksikasjalikumalt selles artiklis: IFC-mudelfailide ja 2D-jooniste üleslaadimine.

Peamised erinevused
