Selles artiklis selgitame, kuidas seadistada InfraFieldis eelmääratletud või kohandatud koordinaatide süsteeme.
Koordinaatide süsteemid on tsiviilprojektides hädavajalikud, kuna need tagavad, et Design-, mõõdistus-, ehitus- ja GIS-andmed jäävad kogu elutsükli jooksul täpselt joondatuks.
Kui koordinaatide viited on ebajärjekindlad, kuhjuvad vead etappide lõikes, mis viib valesti joondatud mudelite, nihkunud pindade, valede tõusude ja kulukate ehitusvigadeni.
Jagatud koordinaadiraamistik tagab täpse positsioneerimise väljal, usaldusväärsed mudelite kattuvused CAD/BIM-i ja GIS-i vahel ning mõõdistusandmete, drooniskannide, LiDAR-i ja Design-mudelite sujuva integreerimise.
Kasutaja õigused
Koordinaatide süsteemi seadistamiseks peate olema Projekti administraatori rollis või kuuluma kohandatud kasutajagruppi, millel on load vaadata ja redigeerida piirkondi, ehitisi ja asukohti.
Kuidas seadistada koordinaatide süsteemi
Koordinaatide süsteem paikneb projekti reaalses maailmas ja joondab kõik piirkonnad ja struktuurid kaardivaatega. Kui olete koordinaatide süsteemi seadistanud, rakendub see kõigile projekti piirkondadele ja struktuuridele ning te ei pea neid käsitsi kaardile paigutama.
HOIATUS
Veenduge, et valite algusest peale õige koordinaatide süsteemi, et vältida hilisemat mõju teie piirkondadele ja struktuuridele.

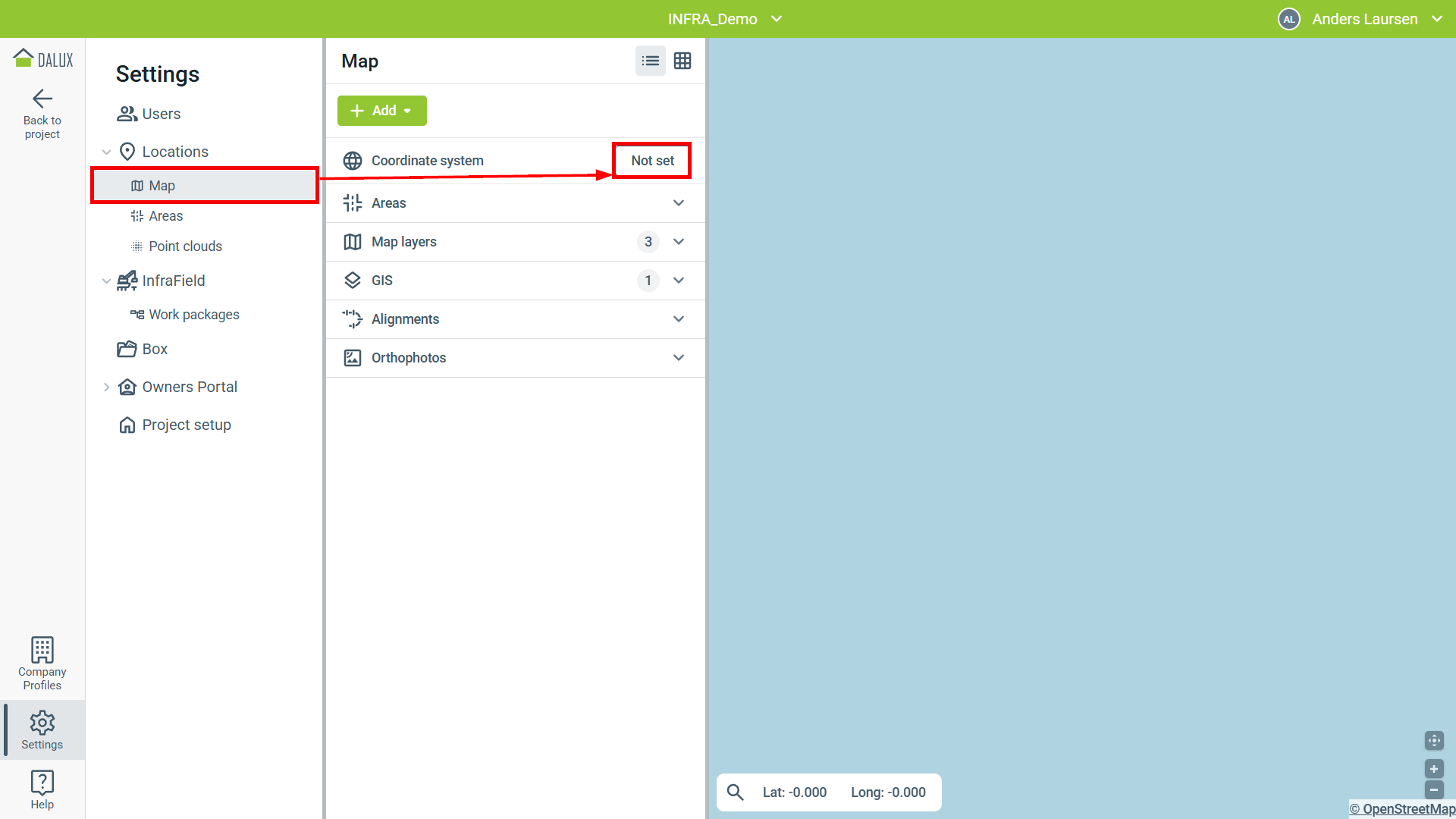

Projekti paigutamiseks õige koordinaatide süsteemi, minge
Sätted
Asukohad
Kaart
Valige Koordinaatide süsteem ja klõpsake 'Sätestamata'.

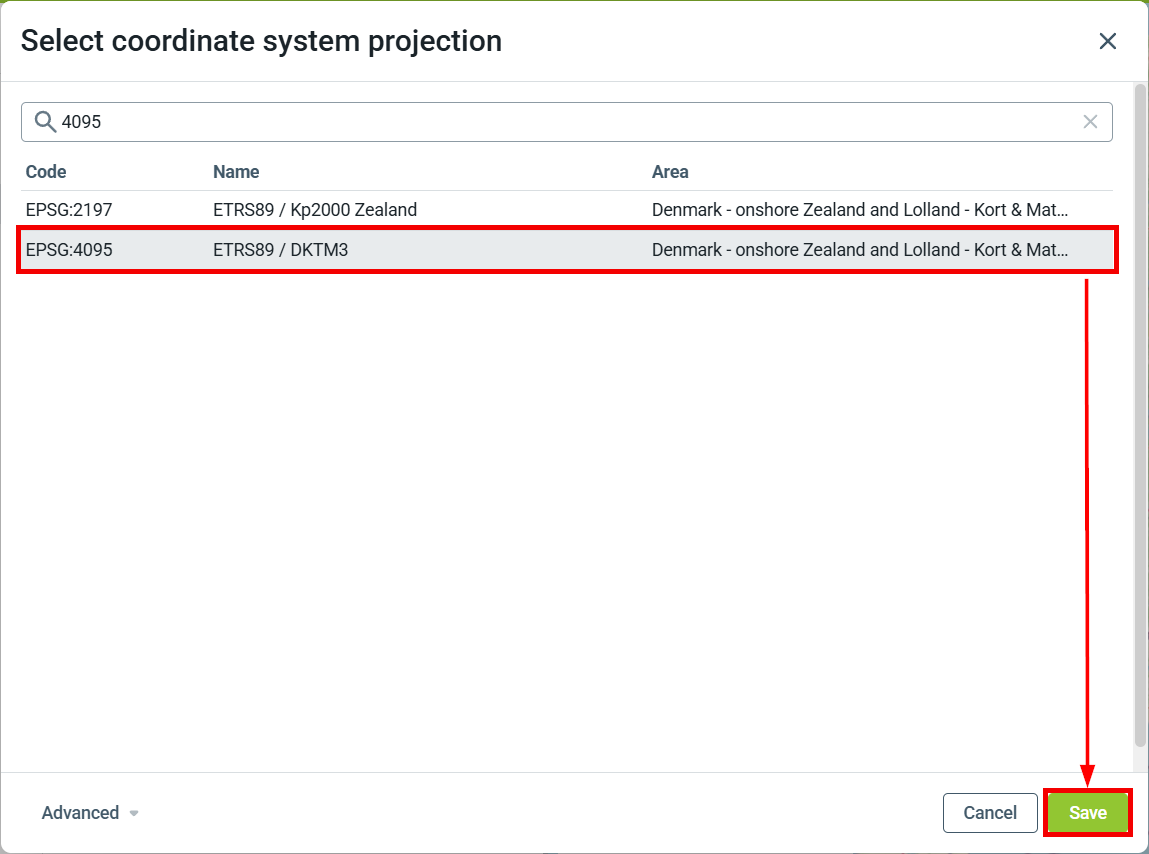

Õiget koordinaatide süsteemi saate otsida koodi, nime või piirkonna järgi. Kui olete õige süsteemi leidnud, valige see loendist ja klõpsake 'OK'.
Kui teil ei ole vaja midagi kohandada, rakendatakse teie koordinaatide süsteem nüüd projekti ja see on kasutamiseks valmis.
Täpsemad valikud

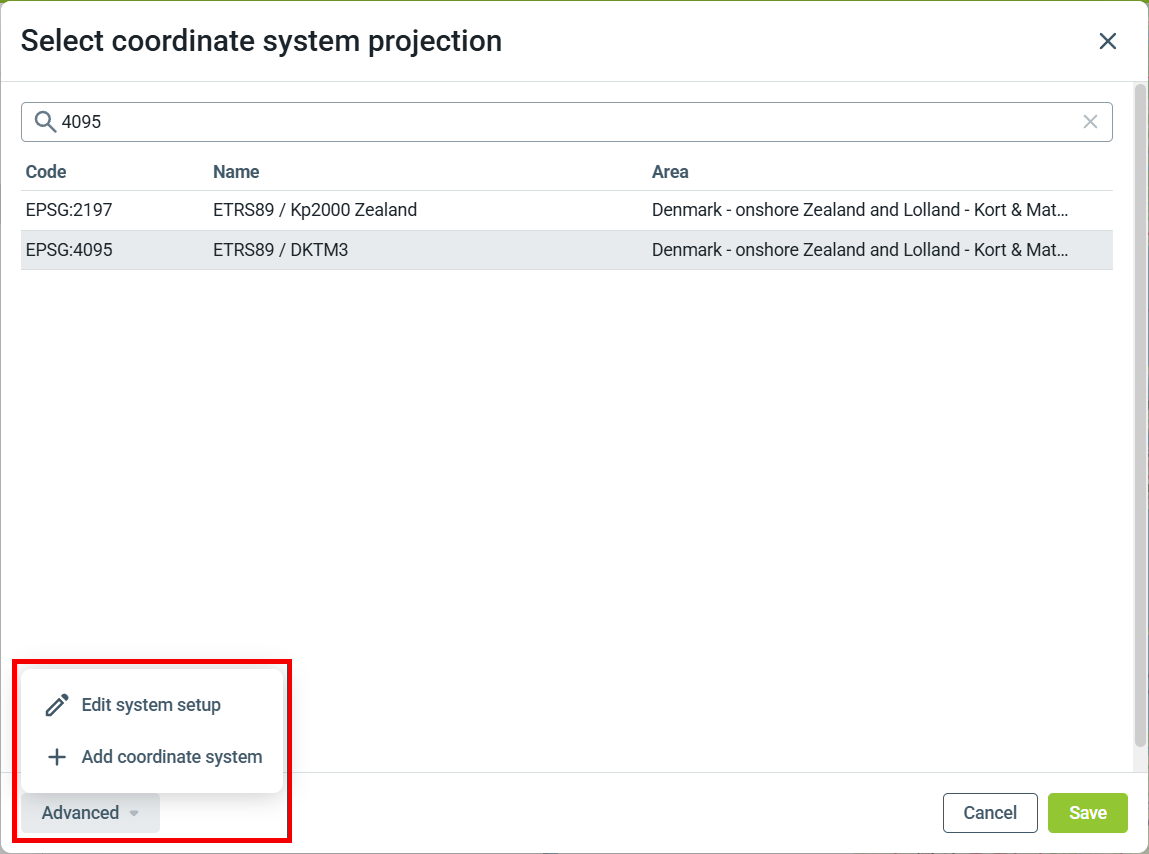

Menüüs 'Täpsemad' saate kas redigeerida praegust koordinaatide süsteemi seadistust või lisada oma kohandatud koordinaatide süsteemi.

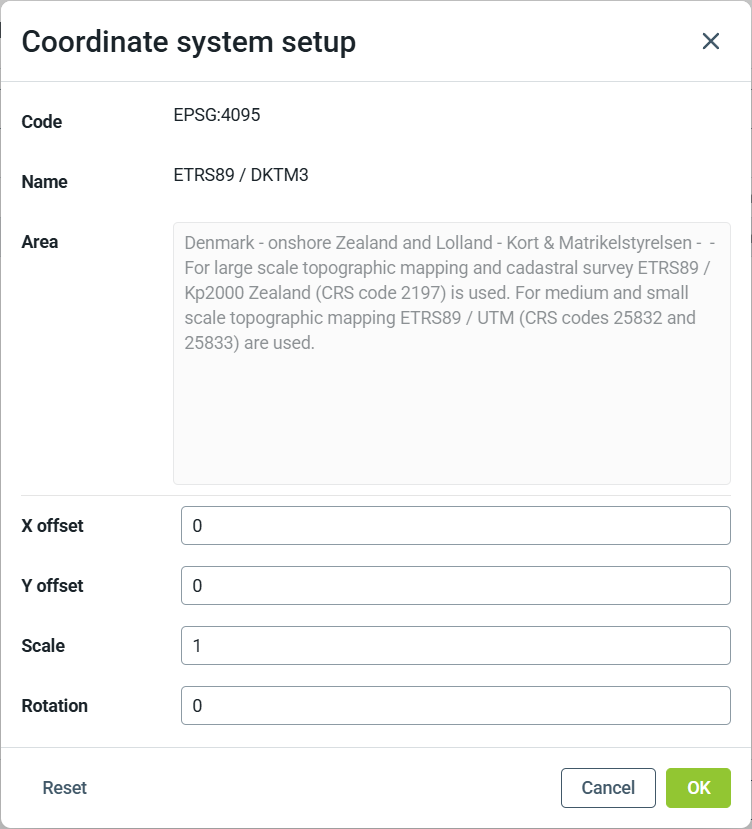

Selles Redigeeri süsteemi seadistust saate kohandada praegu valitud süsteemi projektsiooni nii, et see vastaks teie projektile. Seda tehakse X- ja Y-nihete, skaala ja pööramise kohandamisega.
Rakendage muudatused vastavalt vajadusele ja klõpsake 'OK' salvestamiseks.
Klõpsake 'Lähtesta', et naasta vaikimisi projektsiooniväärtuste juurde.
Lisa kohandatud koordinaatide süsteem
Kui te ei leia kasutatavat koordinaatide süsteemi või soovite lisada oma kohandatud koordinaatide süsteemi, saate selle lisada loendisse.

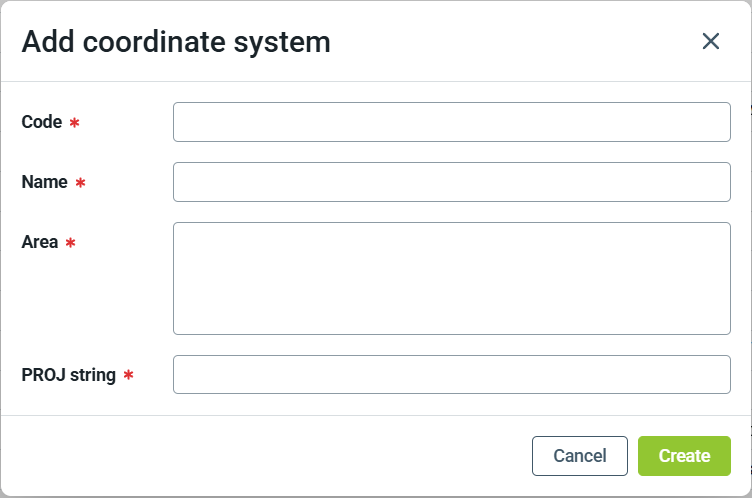

See toimub 'Täpsemad' menüüst, klõpsates Lisa koordinaatide süsteem.
Sisestage nõutud teave: kood, nimi ja piirkond — need kuvatakse loendi vaates.
Väljal 'PROJ string' peaks olema teie kohandatud koordinaatide süsteemi väärtused.
Pange tähele, et 'Code' ei saa hiljem redigeerida, seega veenduge, et sisestate õige väärtuse. Kui peate koodi muutma, peate koordinaatide süsteemi kustutama ja uuesti alustama.
Kui see on lisatud, saab koordinaatide süsteemi valida nagu kõiki vaikimisi valikuid.
Redigeeri kohandatud koordinaatide süsteemi

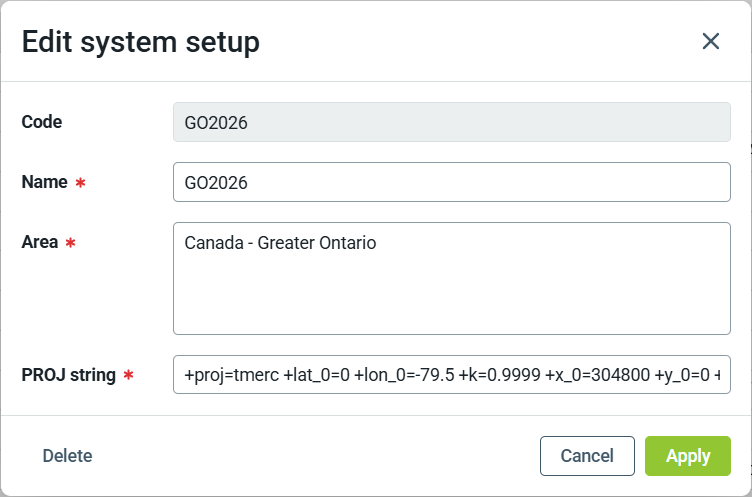

Kui on valitud kohandatud koordinaatide süsteem, võimaldab Redigeeri süsteemi seadistust muuta nime, piirkonda ja PROJ stringi.
Kohandatud koordinaatide süsteemi kustutamiseks klõpsake vasakus alanurgas 'Kustuta'. Enne kustutamist palutakse teil toiming kinnitada.
Kustutatud süsteeme ei saa taastada, kuid vajadusel saate luua uue sama teabega.
Kustutamine jõustub kohe kõigi kasutajate jaoks, seega planeerige vastavalt, kui projekt on aktiivne.
Loe edasi
Kui soovite rohkem teada GIS-andmete seadistamisest, lugege seda artiklit: Kuidas seadistada GIS ja LandXML.
