PDF-ide loomine Daluxi jaoks järgib samu põhimõtteid nagu standardse joonise loomine, keskendudes sellele, et failid töötaksid sujuvalt Daluxi funktsioonidega.
Selleks, et Daluxi funktsioonidest maksimaalset kasu saada, tuleb PDF-seaded korralikult ette valmistada ja dokumenteerida, et tagada ühtsus kõigis versioonides.
Selles artiklis käsitleme PDF-ide loomise parimaid tavasid, aidates teil vähendada vigu ja minimeerida lõppkasutajate häiringuid.
See artikkel eeldab, et te ei kasuta pistikprogrammi ja prindite/plotite PDF-e otse CAD-tarkvarast.
AutoCAD Architecture on näitena kasutatud, kuid põhimõtted kehtivad sõltumata tarkvarast.
Märkus
Dalux ei soovita konkreetset seadistust, vaid soovitab sama seadistust kasutada järjekindlalt kõigi versioonide puhul.
Ekspordi seadistus
Ekspordi seadistus määrab PDF-i väljundi ning isegi näiliselt väike muudatus võib mõjutada funktsiooni lõppkasutaja jaoks, kui ta kasutab võrdlusfunktsiooni.

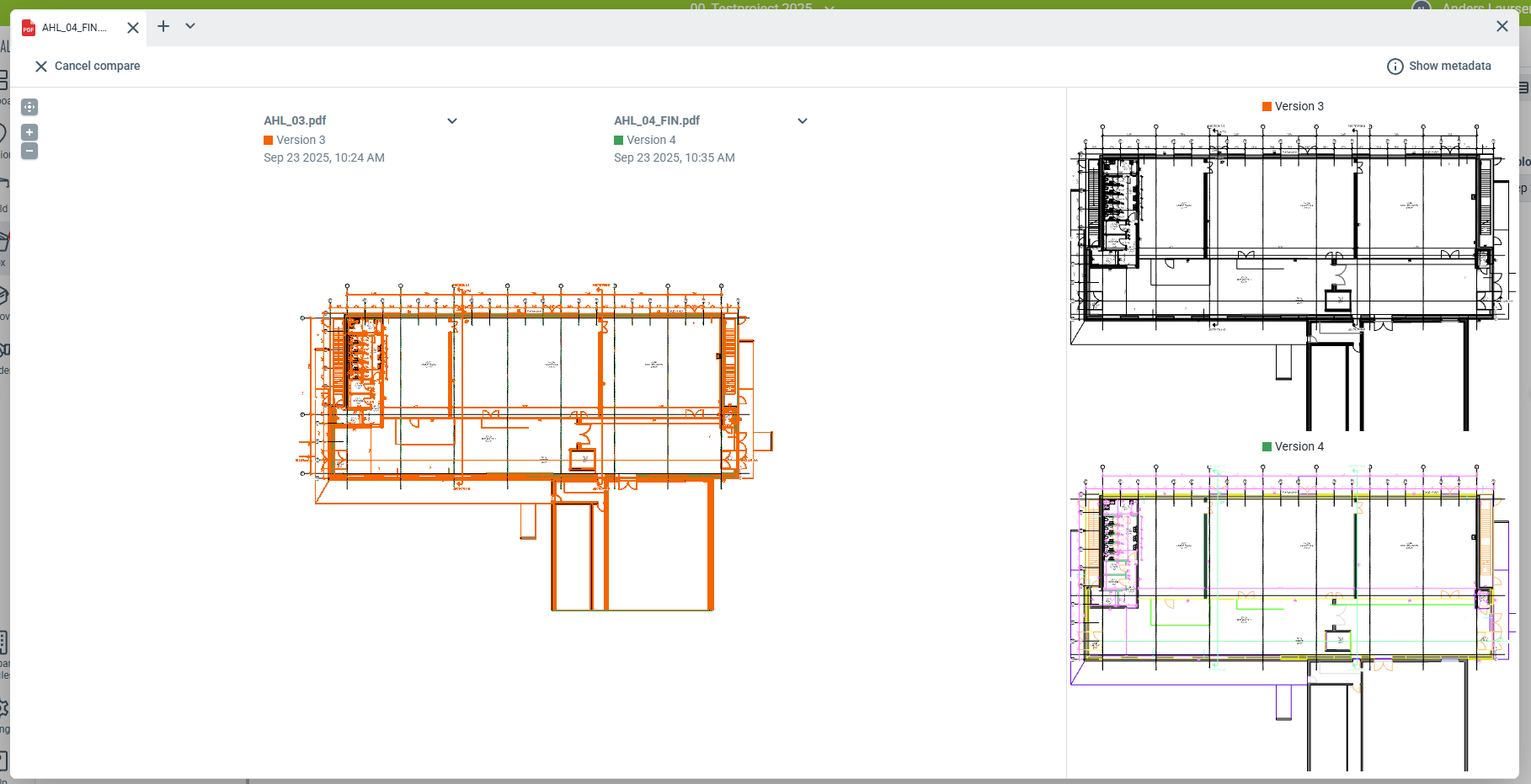

Järgnevas näites asuvad joonised samas kohas, kuid kasutavad erinevaid joontüüpe, mis muudab versioonide võrdlemise keeruliseks.

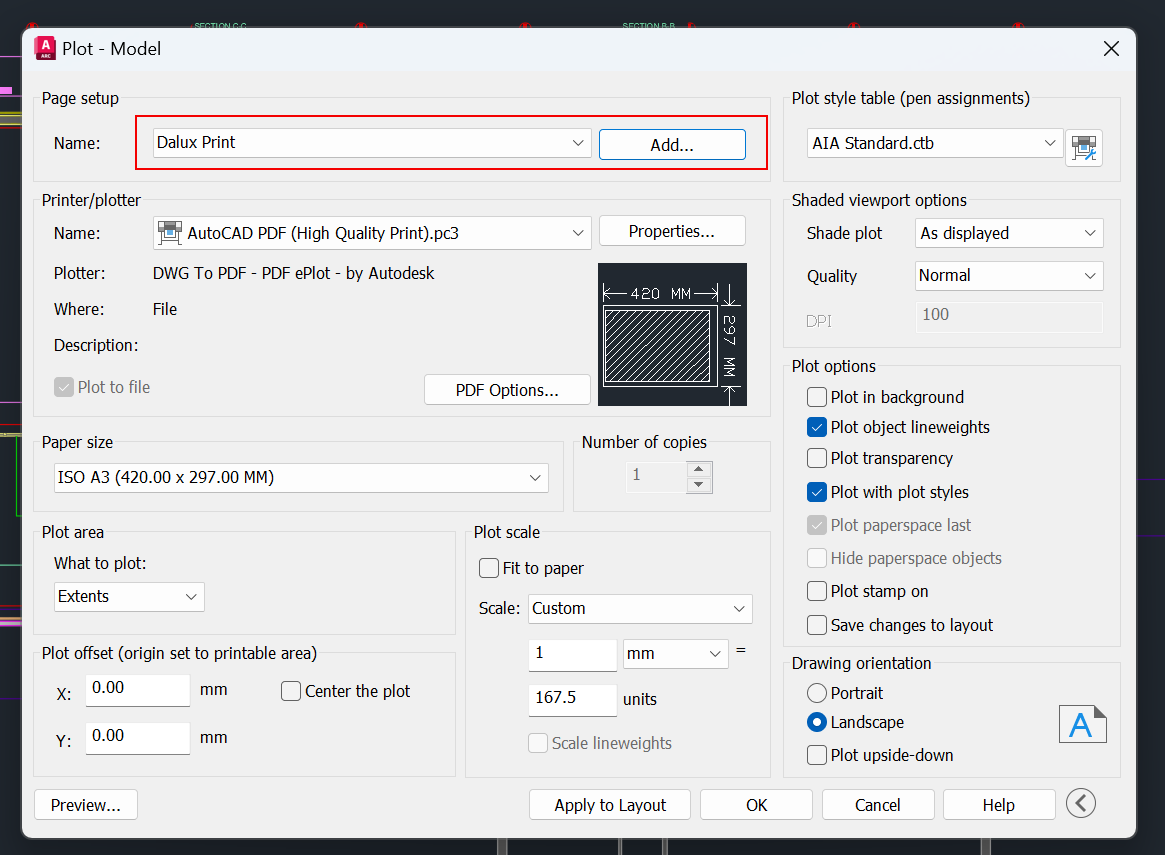

Selle vältimiseks leppige kokku seadistus ja salvestage see kasutamiseks iga kord, kui luuakse uus versioon.Dokumenteerige seadistus koos väljade selgitustega, et kolleegid saaksid luua PDF-e samade seadistustega.

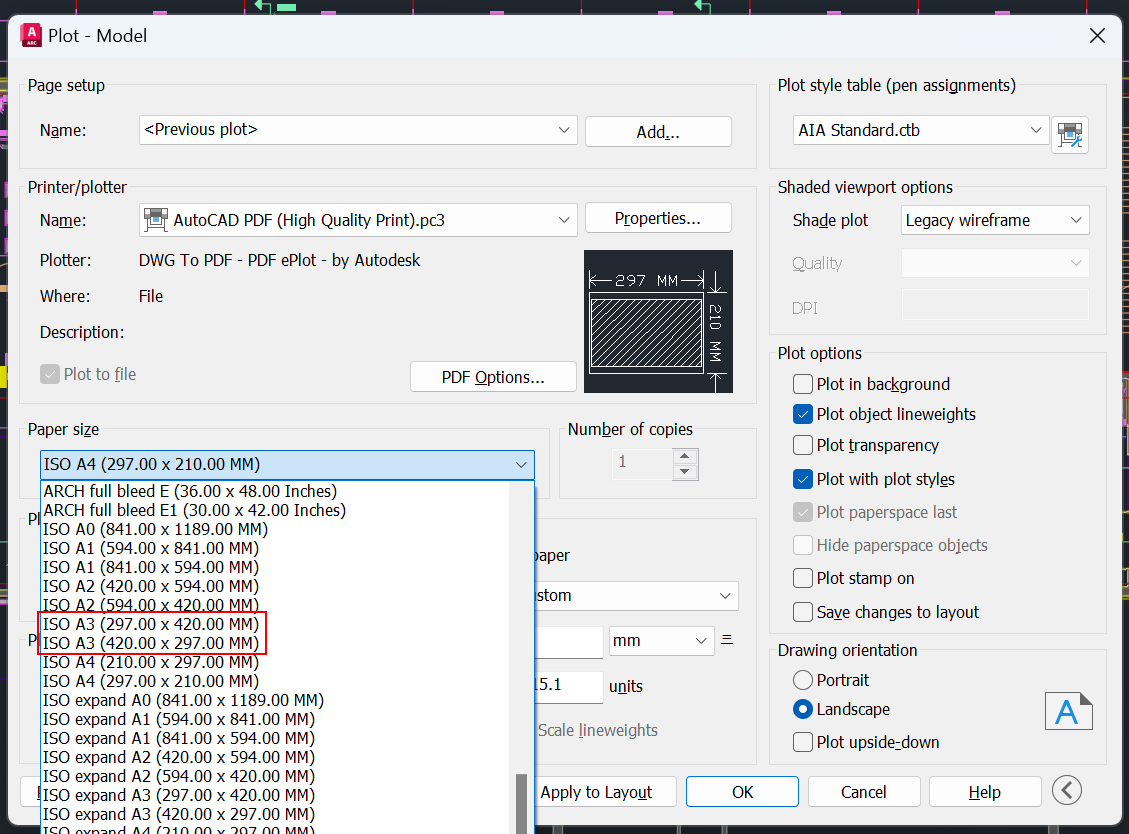

Paberi suurus
Paberi suurus määrab joonise ulatuse ning on Asukohad-moodulis registreerimiste jaoks väga oluline, kuna need paigutatakse X- ja Y-koordinaatide järgi.
Kui loote A4-formaadis faili ja kasutate seda registreerimiste jaoks ning hiljem loote A3-formaadis faili, paigutatakse varasemad registreerimised valesse asukohta.

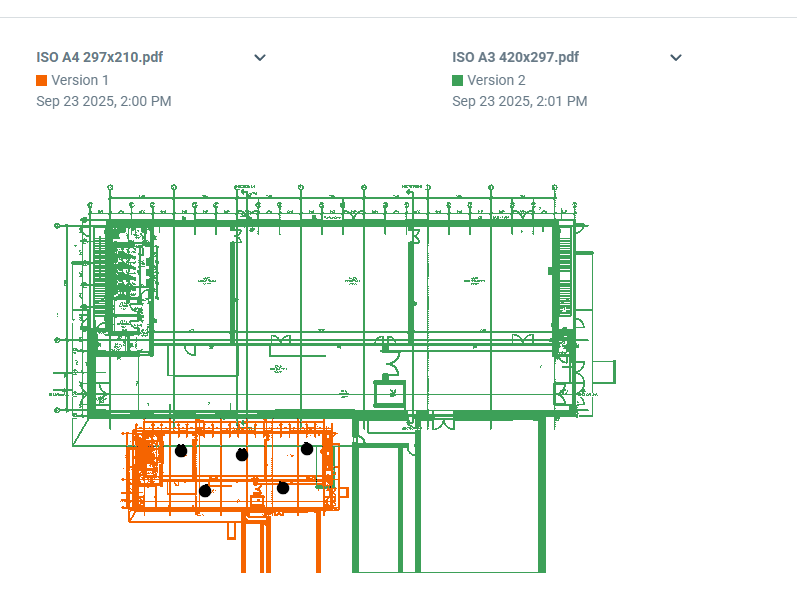

Järgnevas näites oli esimesena lisatud versioon A4-formaadis joonis ja see muudeti hiljem A3-formaadiks.
Te ei saa uut joonist teha samas suuruses nagu vana, kui mudelit pole lisatud.
Joondusprobleemid
Kui PDF-id näevad välja samad, kuid on paigutatud erinevatesse kohtadesse, on väga tõenäoline, et joonised loodi erinevate nurkade all.
Daluxis on joonised kas 90° nurga all või vasakule või paremale nihkes, kui kaks versiooni on loodud eri suundades.

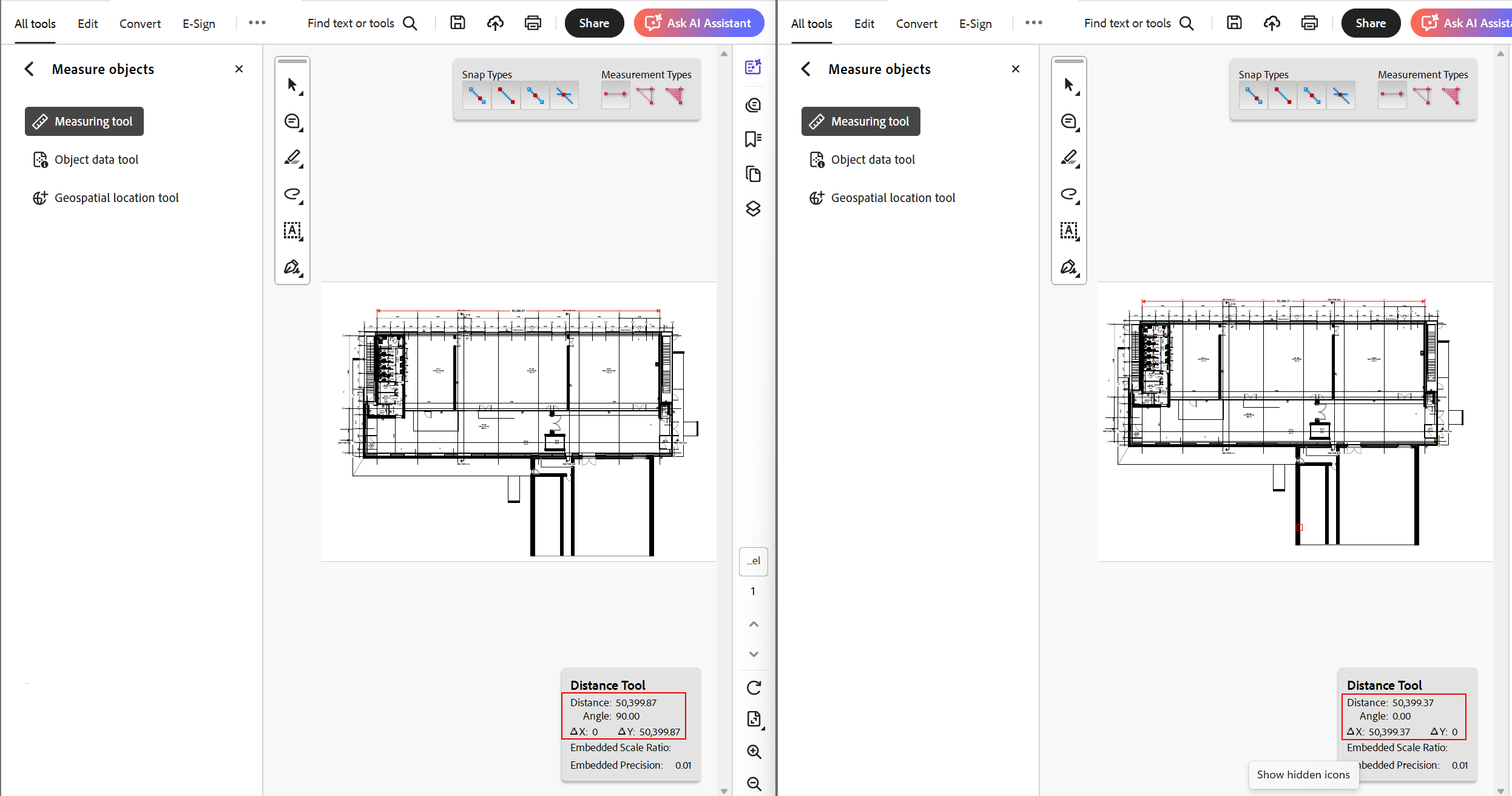

Lihtsaim viis kontrollida, kas joonis on pööratud, on teha mõõtmine.
Tavaliselt on X-telg horisontaalne ja Y-telg vertikaalne.

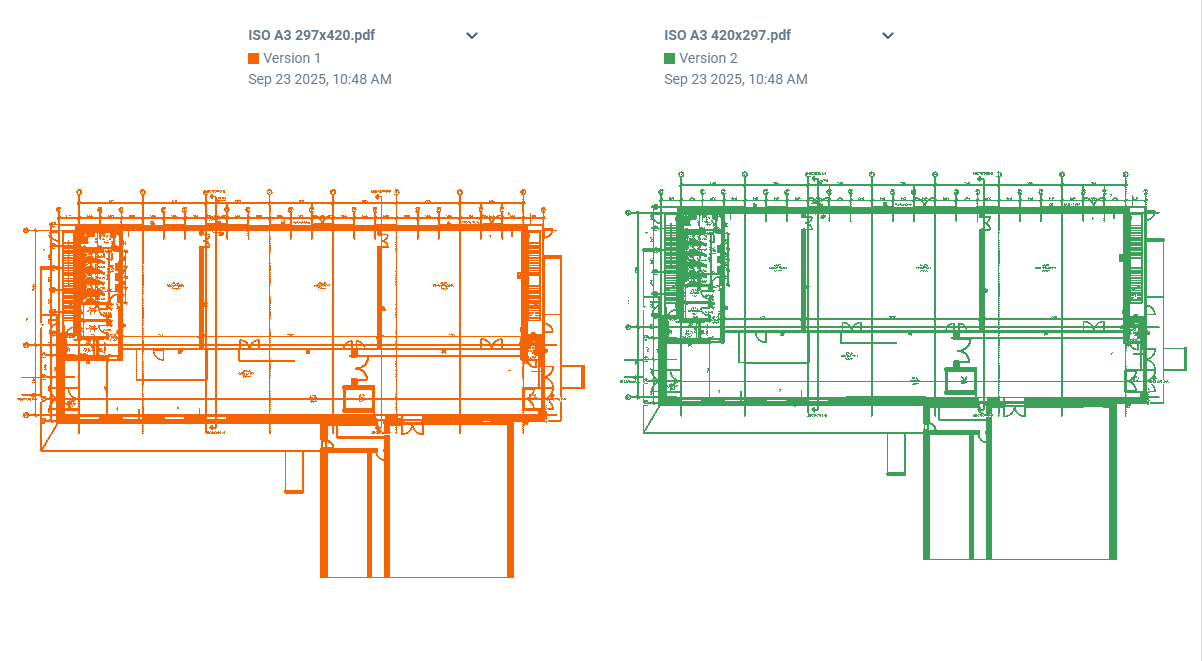

Järgnevas näites näevad mõlemad joonised välja samad, kuid üks neist on pööratud 90° võrra.
Mõlemad joonised loodi AutoCAD-i sisseehitatud PDF-plotteriga, kuid erineva leheorientatsiooniga, mis mõjutab joondust Daluxis.

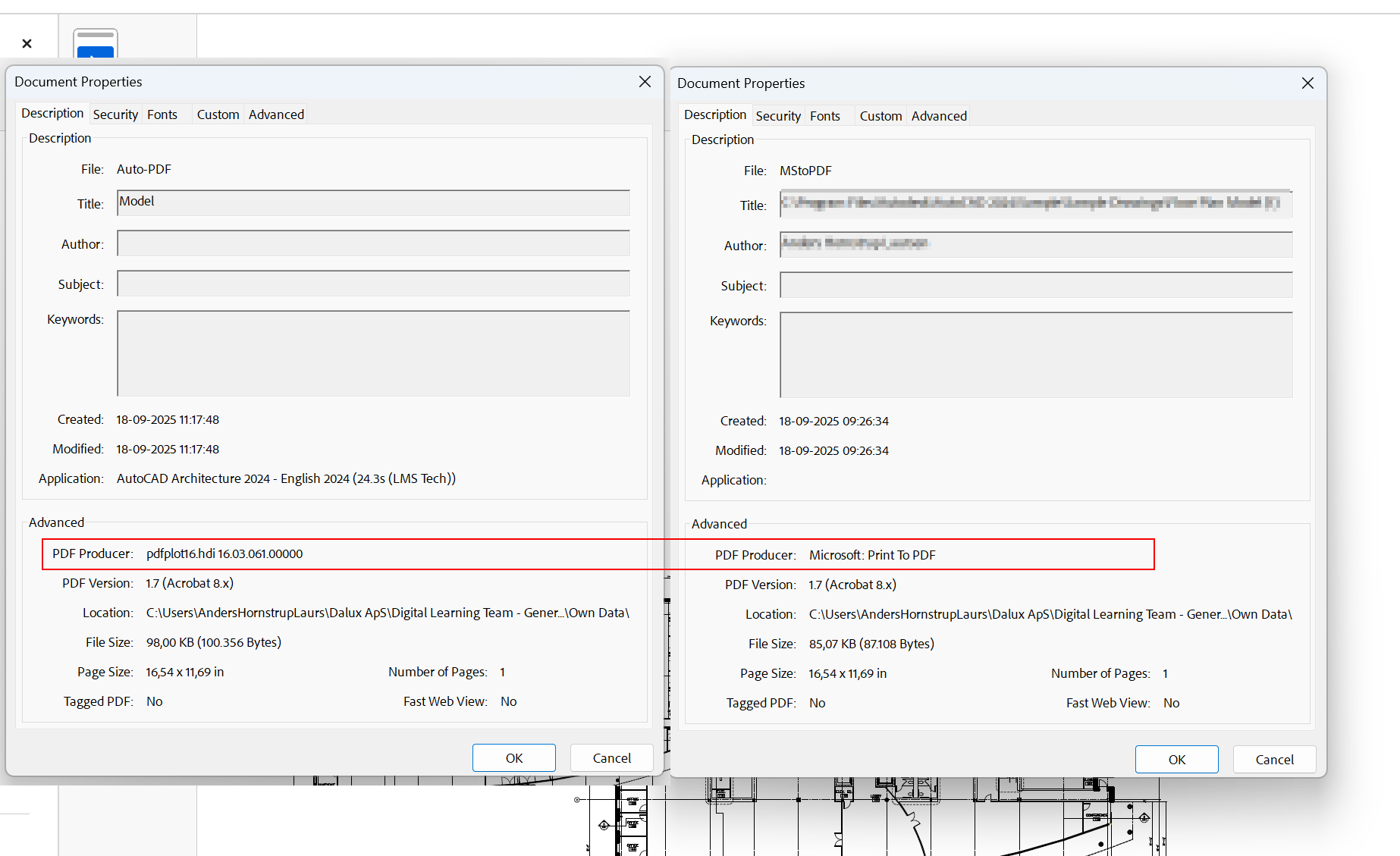

Sama rakendus võib sõltuvalt kasutatavast plotterist või printerist PDF-e erinevalt plotida. Selleks, et näha, millist plotterit kasutatakse, avage PDF vaaturis ja kontrollige dokumendi atribuute.
Järgneval juhul näivad suurus ja orientatsioon olevat õiged. Siiski on üks PDF-i tootjatest joonise 90° võrra pööranud, mistõttu see kuvatakse Daluxis valesti.
Kui registreerimised paigutatakse Asukohad-moodulis tasandile, jäävad need 'vanasse' asukohta ega liigu automaatselt uude. Kui mudel ei ole saadaval, ei saa jooniseid käsitsi joondada.
Kasutage failipiirkondi
Kasutage mitut failipiirkonda, et tagada jooniste kvaliteet, kuna konkreetseid versioone ei saa pärast autoriseerimist kustutada.
Näiteks aktiveerige 'Files' ja 'Published Files', et võimaldada kontrolli enne joonise avaldamist ja selle ametlikuks versiooniks saamist.
See annab teile võimaluse tuvastada vigu enne, kui joonis ehituseks välja antakse.
