Testikavade ja kontrollikavade ulatuse planeerimine võimaldab teil määratleda, kui tihti ja millistes asukohtades tuleb kontroll läbi viia.
Nii saate jälgida lõpetatud tööde edenemist ja kui palju on teie projektis veel teostamata kontrolle.
Loe edasi
Kui soovite rohkem teada saada testikavade või kontrollikavade seadistamise kohta, lugege seda artiklit:
Kui soovite kasutada tsoone, 3D-objektirühmi või 2D-objektirühmi, soovitame tungivalt need seadistada enne, kui määrate ulatuse iga kontrollpunkti jaoks:
- Tsoonid: Tsoonid võimaldavad korrastada kontrolle hallatavateks piirkondadeks. Kui soovite kasutada 3D- või 2D-objektirühmi, on tsoonide seadistamine vajalik.
- 3D-objektirühmad: Määrake 3D-objektirühmad, et planeerida kontrolle mitme 3D-elemendi jaoks.
- 2D-objektirühmad: Kasutage 2D-objektirühmi, kui soovite teostada kontrolle mitmete elementide jaoks, kuid teil puudub 3D-mudel. 2D-objektirühmi saab kasutada ka kontrollide planeerimiseks asukohtades, kui need pole seotud kindlate objektidega.
Loe edasi
Lisateabe saamiseks tsoonide kohta võite lugeda seda artiklit: Tsoonid ja tsoonikihid.
Lisateabe saamiseks 2D ja 3D objektirühmade kohta võite lugeda seda artiklit: Kuidas luua 2D / 3D objektirühmi.
Testikavade ja kontrollikavade ulatuse seadistamine

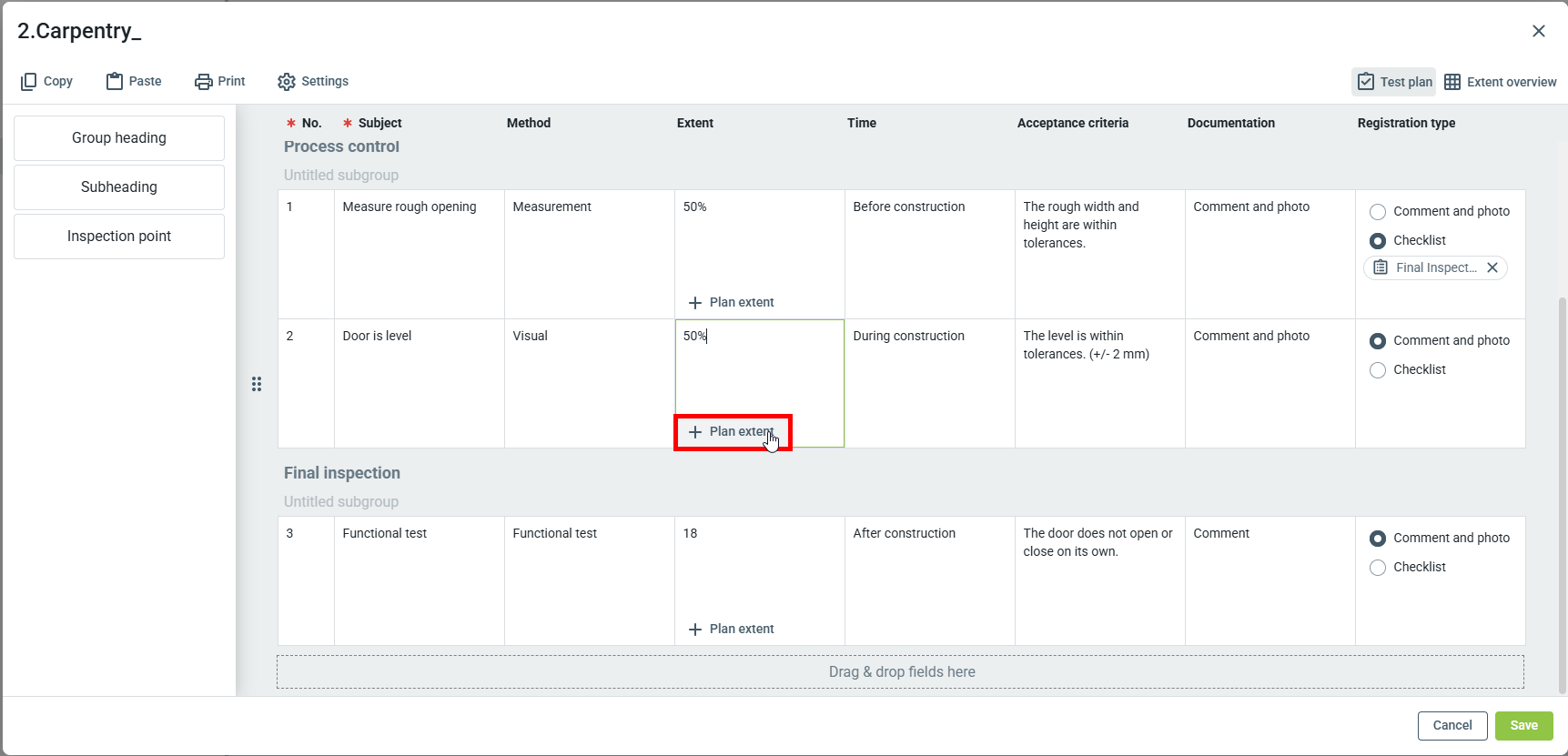

Ulatus saab planeerida, klõpsates Planeeri ulatus.

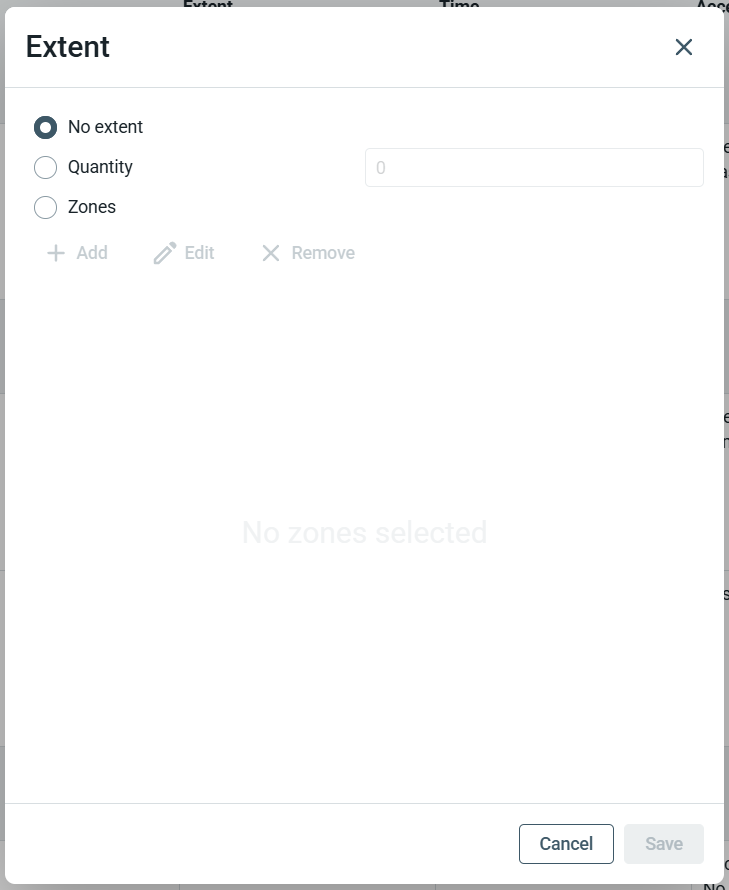

Ulatus saab määrata järgmiselt:
- Ei ole ulatust (pole planeeritud konkreetset arvu teste)
- Arv (kokku planeeritud testide arv, kuid mitte seotud konkreetse asukohaga)
- Tsoonid (teatud asukohtades planeeritud testide arv)
Ulatus on valikuline ja vaikimisi määratud kui "Ei ole ulatust".
Kui valite 'Tsoonid', klõpsake Lisa, et määrata iga tsooni kontrollide arv.
Mitme tsooni ulatuse määramiseks lülituge Ulatuse ülevaade. See vaade lihtsustab teie testikavade või kontrollikavade ulatuse planeerimist.
Uues aknas näete oma ulatuse ülevaadet.
- Akna ülaservas kuvatakse kontrollpunktid
- Vasakul näete oma tsoone ja tsoonikihte
- Akna keskel on maatriks
Kui klõpsate maatriksis, avatakse paremal paneel. Siin saate määrata ulatuse arvu ja tüübi.
Kuidas määrata ulatust tsoonidele ilma asukohata
Saate kasutada 'Arv' kindla arvu kontrollide planeerimiseks iga tsooni kohta, mis ei ole seotud 3D- või 2D-objektiga.

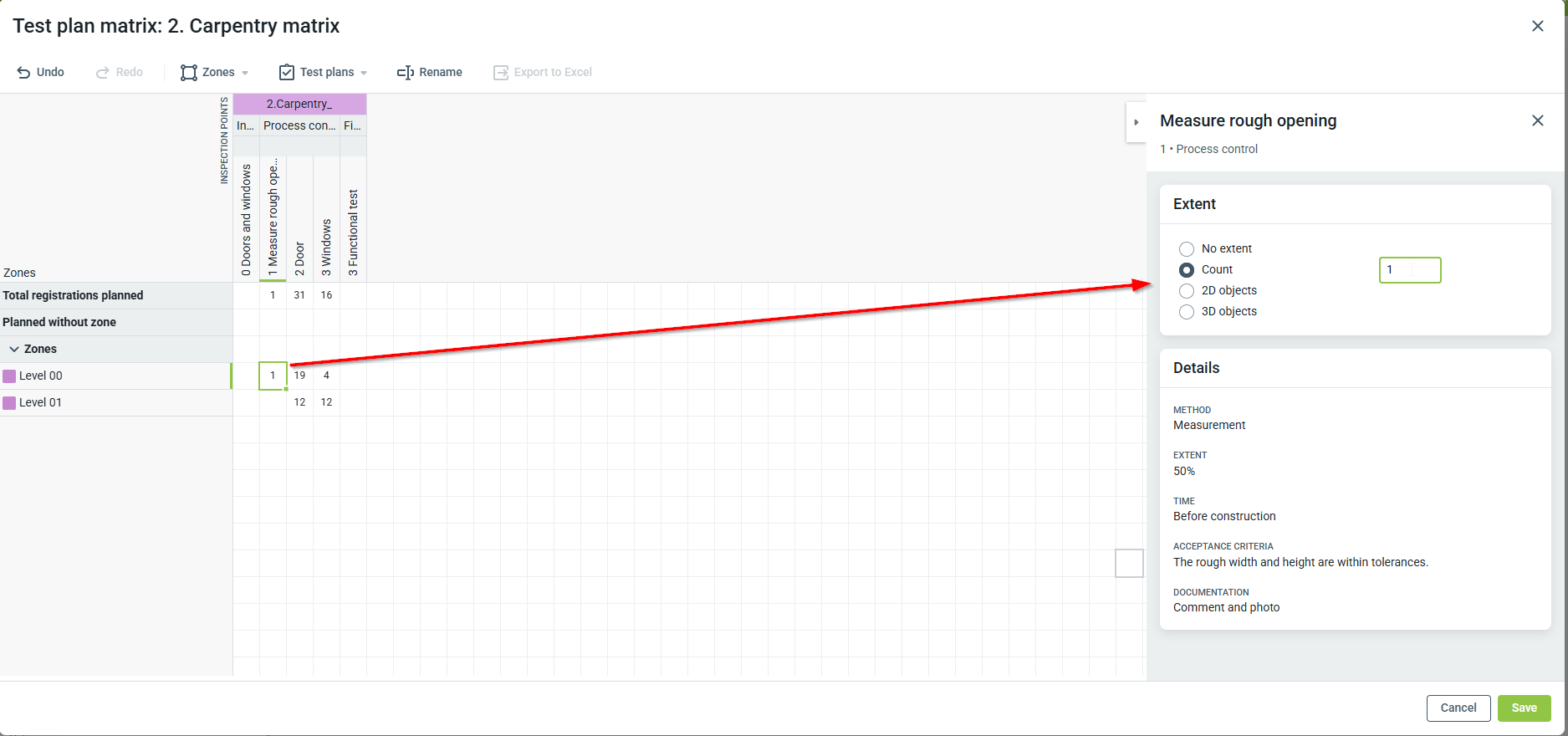

Arvu määramiseks klõpsake maatriksi lahtris, mis vastab kontrollpunktile ja tsoonile. Parempoolses menüüs klõpsake 'Arv' ja sisestage, kui palju teste tuleks läbi viia.

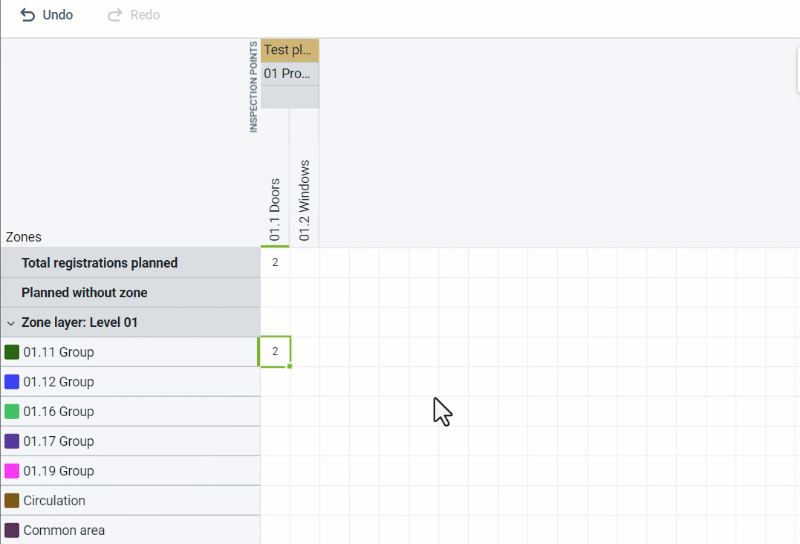

Kui kavatsete kasutada sama arvu kõigis või mitmes tsoonis, saate seda mitme tsooni ja kontrollpunkti vahel lohistada.

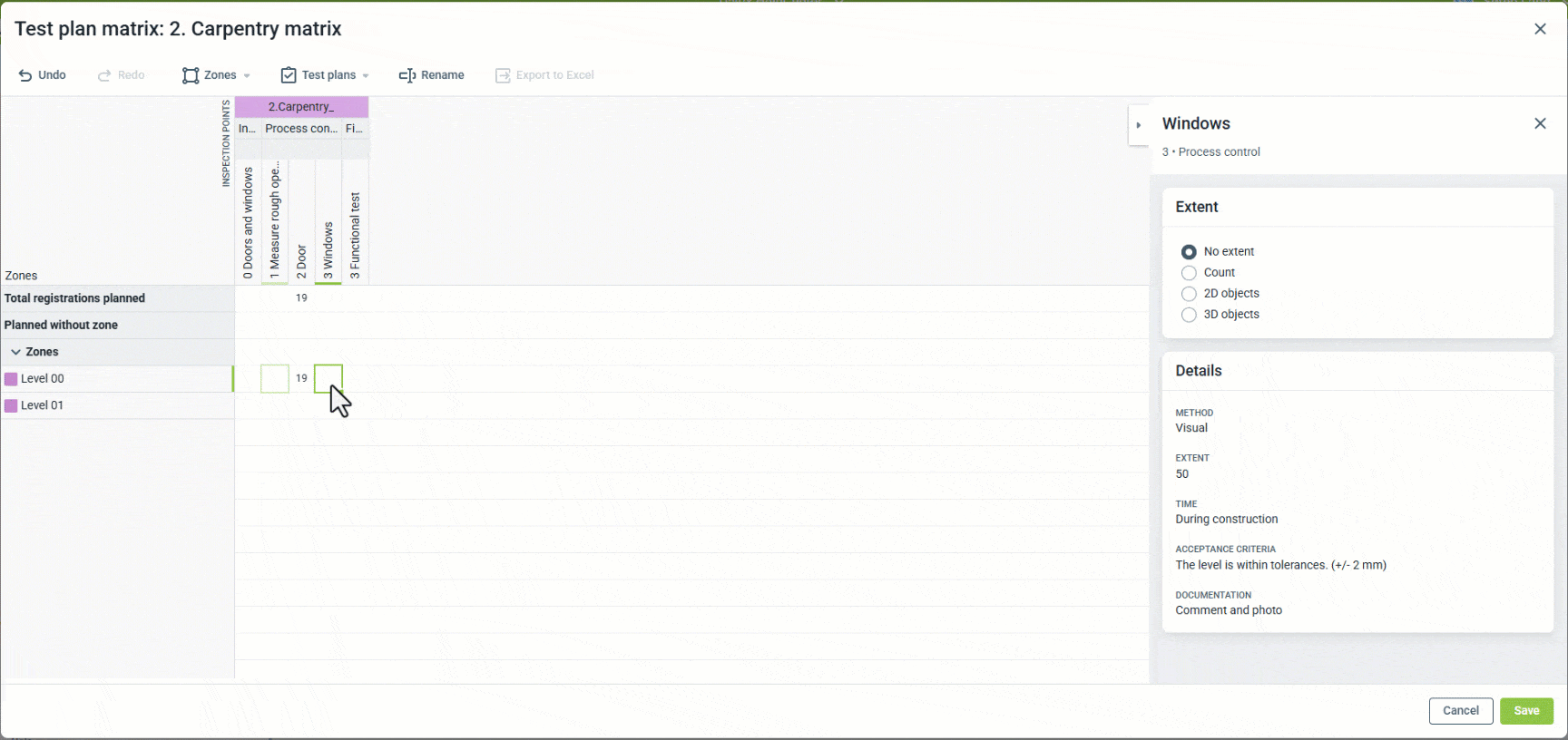

Samuti saate kiiresti lohistada ja kukutada 'Ei ole ulatust' lahtrit, et lähtestada kõik planeeritud ulatused.
Kogu planeeritud registreerimiste arv uuendatakse automaatselt ja seda saab näha ülaservas.
Vajadusel saate klõpsata maatriksi üksikutel lahtritel ja muuta ulatuse tüüpi või arvu parempoolses menüüs.
Kui olete lõpetanud, ärge unustage klõpsata 'Salvesta'.
Kuidas kasutada 2D- või 3D-objektirühmi ulatuse määramisel
Kui olete loonud 2D- või 3D-objektirühmi, saab neid kasutada arvu automaatseks määramiseks ja testide paigutamiseks õigesse asukohta.
Selle artikli kaudu saate lugeda rohkem 2D või 3D objektirühmade kohta: Kuidas luua 2D / 3D objektirühmi.
Hästi määratletud 2D- või 3D-objektide rühmitamine on kasulik planeerimiseks, eriti kui on vaja kontrollida iga objekti. Näiteks kui on vaja kontrollida iga ust ehitises ja iga uks on osa 2D- või 3D-objektirühmast, uuendatakse koguarv automaatselt ulatuse ülevaates.
Tehniline teave
2D- või 3D-objekte kasutades määratud ulatused uuenevad dünaamiliselt. Kui lisate või eemaldate objekte nendest rühmadest, uuendatakse ulatus automaatselt.
Veenduge, et asjakohased objektirühmad on saadaval tsoonides, kus tuleb kontrolle teha. Kui tsoonis pole ühtegi objekti saadaval, jääb selle ulatus väärtusele 0.

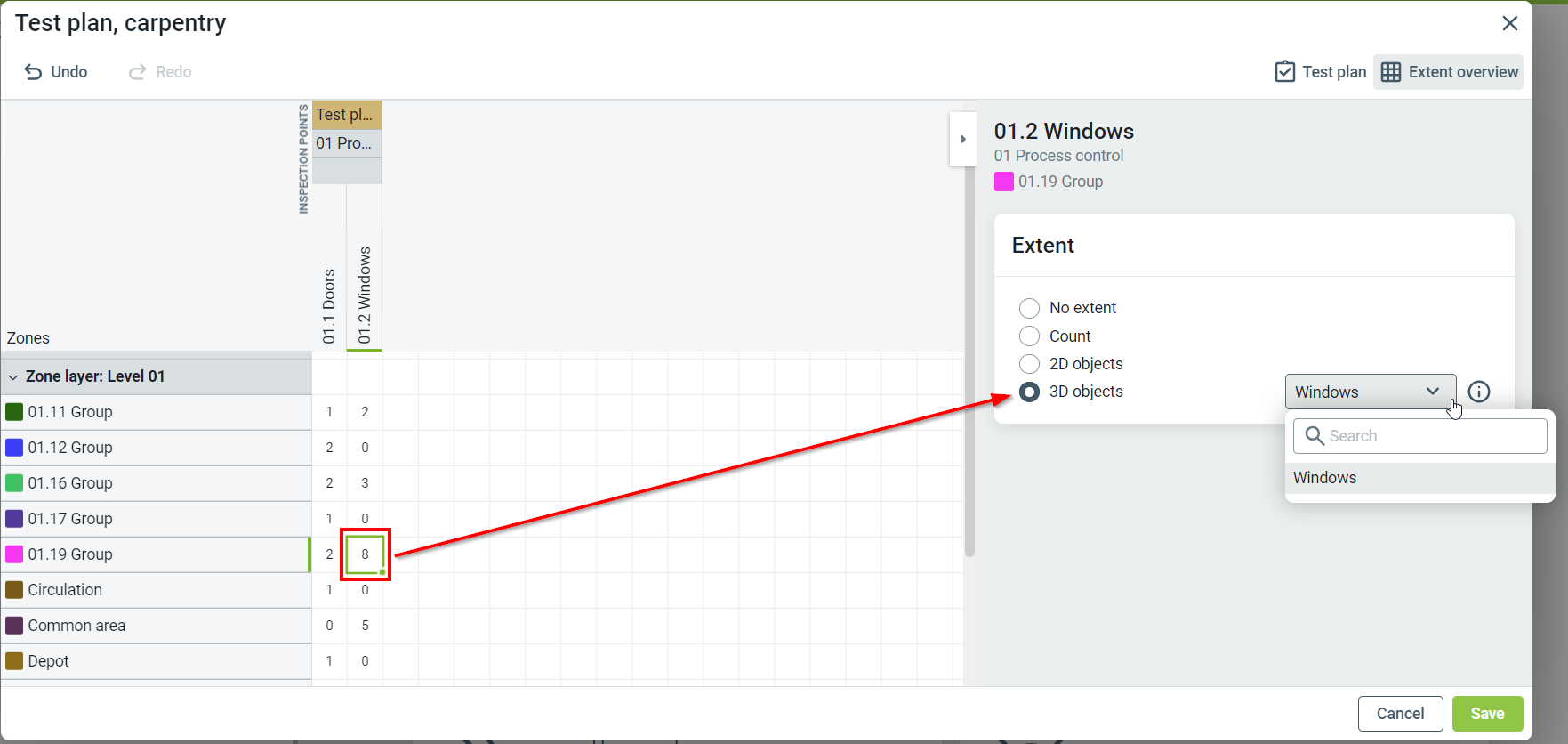

Ulatuse määramiseks 2D- või 3D-objektirühmadest klõpsake maatriksis üksikul lahtril. Seejärel klõpsake külgmenüüs kas '2D-objektid' või '3D-objektid'. Otsige või valige, millist rühma soovite kasutada.
Eespool toodud näites on akende kontroll planeeritud kasutades 3D-objekte.

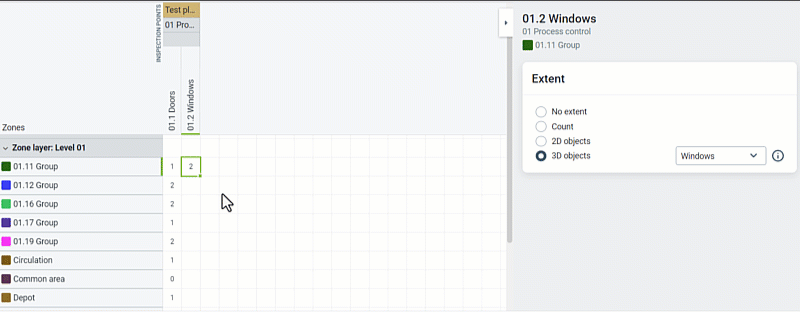

Saate kiiresti lohistada ja kukutada mitme tsooni vahel, et määrata tsoonide ulatus 2D- või 3D-objektidena.
Kui olete lõpetanud, ärge unustage klõpsata 'Salvesta'.
Tehniline teave InfraFieldi projektide jaoks
Tsoonid ja kavandatud kontrollid struktuuride jaoks ei ole nähtavad
kaardil. Kasutajad peavad kontrollide tegemiseks avama struktuuri vastava taseme.
Osaline ulatus, kasutades objekte ja tsoone
Kui kasutate ulatust tsoonides koos 2D- või 3D-objektirühmadega, saate määrata osalise ulatuse. Osaline ulatus võimaldab teil määrata protsendi testidest, mida tuleb teostada.
Näiteks, kui spetsifikatsioonid nõuavad, et 50% kõigist ustest ja akendest igal korrusel ehitises tuleks testida, saab selle seadistada osalise ulatusena.
Kuna tsooni 3D objekte testitakse, uuendatakse ulatus automaatselt. Kontrollid on lõpetatud, kui osaline ulatus on rahuldatud. Kontrolle võib veel teostada, et minna üle osalisest ulatusest.
Loe edasi
Kui soovite rohkem teada saada testikavade ja kontrollikavade kasutamisest, lugege neid artikleid:
