Kuidas valmistuda SiteWalkiks

See artikkel aitab teil alustada SiteWalki kasutamist oma projektis. Saate kasutada SiteWalki nii BIM-mudelitega projektides kui ka ainult 2D-projektides, kui töötate ainult joonistega.

Käsitleme vajalikku varustust ja parimaid tavasid, et saada oma SiteWalkidest parim tulemus. Saate kasutada SiteWalki järgmiseks:

• Lihtne ja kiire visuaalne dokumentatsioon edenemisest või tegelikust ehitusest
• 360° pildi registreerimine, integreeritud Dalux Field funktsioonidega
• Võrrelge erinevaid ajapunkte või BIM-mudeliga

Vajalik varustus

Enne kui saate Sitewalkiga alustada, vajate õigeid seadmeid. Sitewalki saab kasutada ainult toetatud kaameraga, nagu on loetletud allpool.

Toetatud kaamera:

• Insta360 X5 - Daluxi soovitatud, vajab SD-kaarti, nt MicroSD V30
• Insta360 X4* - Nõuab SD-kaarti, nt MicroSD V30
• Ricoh Theta Z1

*Pange tähele, et Insta 360 X4 Airi ei toetata.

Soovitame kasutada järgmist varustust:

• Soovitatud kaamera: Insta360 X5
• Võta kaasa akupank, et tagada piisav aku tööaeg pildistamise ajal
• Väldi objektiivikaitse kasutamist, რადგან see võib mõjutada pildikvaliteeti

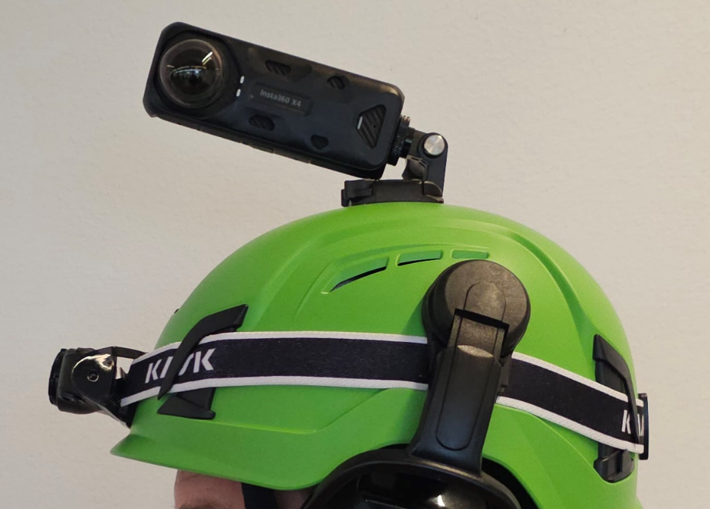

• Paigalda kaamera kerge kallutusega, et vähendada kõrgust
• Võta kaasa lisavalgustus, kui töötad vähese valgusega keskkondades

Lisateabe saamiseks vaata täielikku varustusjuhendit: Sitewalki soovitatud varustus

Mudeli ja joonise kvaliteet

Saate kasutada Sitewalki nii BIM-projektides kui ka ainult 2D-projektides. Teie joonistele paigutatud marsruut sõltub teie andmete tüübist ja kvaliteedist.

Siin on mõned näpunäited parima tulemuse saavutamiseks ainult 2D-projektides:

• Kasuta kõrgekvaliteedilist arhitektuurset korruseplaani ühe korruse kohta.
• Ideaaljuhul näitab teie joonis selgelt objekte nagu seinad, aknad, uksed ja muud elemendid.
• Joonis peaks sisaldama oma skaalateavet Daluxis.
• Veenduge, et igal joonisel oleks ainult üks plaan ja renoveerimisprojektide puhul ei esineks pealekattuvaid versioone.

Ärge kasutage:

• MEP-joonised
• Peegeldatud laeplaanid
• Ortofotod
• Mitme tasemega joonised
• Joonised, millel on palju annotatsioone ja pealekatteid.

Hea näide SiteWalki jaoks

Kui teie projektis on 3D-mudelid, järgige järgmisi juhiseid:

• Kasuta ehitise arhitektuurimudelit, mis sisaldab selliseid objekte nagu seinad, aknad, uksed ja muud elemendid.
• Veenduge, et teie tasemed on loodud õigele kõrgusele ja et teie joonised on täpselt kaardistatud skaalas ja orientatsioonis.
• Vältige sama hoone sees mitut disainiversiooni. Saate siduda erinevate distsipliinide mudeleid ühe ehitisega, kuid mitte sama disaini eri versioone, näiteks enne ja pärast renoveerimist.
• Vältige üldisi geomeetrilisi tüüpe oma BIM mudelis, nagu IFCElementProxy. Sellised tüübid võivad vähendada tulemuse täpsust.

Teekonna ja ajakava planeerimine

Regulaarsed SiteWalkid võimaldavad jälgida projekti edenemist kogu ehitusprotsessi vältel. Lihtsaks võrdlemiseks ja põhjalikuks dokumenteerimiseks on hea sooritada SiteWalkid kindlate intervallidega

• Kõrge aktiivsusega (MEP paigaldused, siseviimistlus jne): iganädalaselt
• regular activity (betoonitööd, fassaad, jne): kahe nädala tagant
• madala aktiivsusega (valmis/peatatud ehitustsoonid): kord kuus

Lühemad intervallid suure aktiivsusega piirkondades tagavad parema dokumentatsiooni ja vähendavad kriitilise info kaotsimineku riski.

Planeeri oma marsruut(id) vastavalt. Kõnni iga kord ligikaudu sama marsruuti, et oma pilte hõlpsalt võrrelda. Järgi neid juhiseid marsruutide planeerimisel, et saavutada parimad tulemused:

• Alusta ja lõpeta - Vali joonistel kergesti äratuntavad kohad (nt ukseavad), mis on vähemalt 10 meetri kaugusel. Veenduge, et valite joonisel õiged punktid.
• Püsi samal korrusel - Saate ühele videole salvestada ainult ühe korruse. Püsi samal korrusel ja alusta uut salvestust uuel korrusel.
• Tea, kuhu minna - Käik on lihtsam, kui tead, kuhu lähed. Vaata ehitusplatsi üle ja tuvasta külastada soovitud kohad. Ole oma teedega järjepidev, kuna see muudab hilisemate piltide võrdlemise lihtsamaks.
• Külasta asukohti uuesti - Alati on hea mõte kõndida kaks korda läbi sama ala. See aitab süsteemil ära tunda, kus sa oled käinud, ja parandab SiteWalki teed.
