See artikkel selgitab, kuidas lisada ja uuendada jooniseid Dalux projektides kasutades ainult Field ja Asukohad. Asukohtadesse lisatud jooniseid saab kasutada registreerimisteks Fieldis, nagu näiteks ülesanded ja kontrollnimekirjad.
Loe edasi
Kui sinu projektis on ka Box, loe seda artiklit: Joonise ja dokumendi versioonide uuendamine.
Kui sinu projektis on 3D-mudel, peaksid lugema seda artiklit: IFC-mudelifailide ja 2D jooniste üleslaadimine
Kuidas jooniseid üles laadida
Kasutaja õigused
Ainult projekti administraatorid või kasutajad, kellel on Asukohtade redigeerimise load, saavad luua ehitisi ja laadida üles jooniseid. Lisateavet kasutajagruppide kohta leiad sellest artiklist: Kuidas seadistada kasutajagruppe.
Enne jooniste kasutamist Asukohtades ja Fieldis peate need lisama ehitisse. Alustage siit:

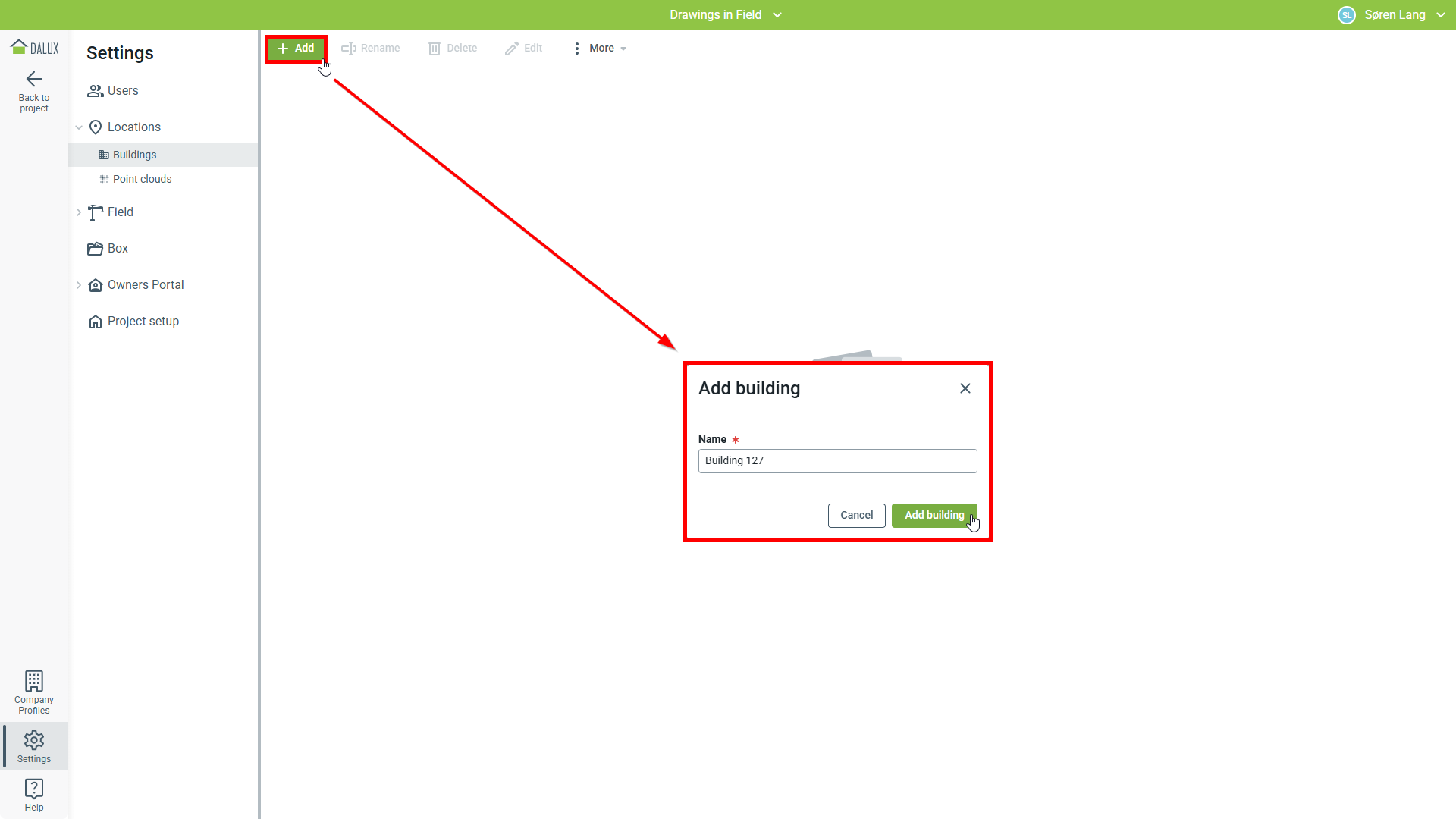

Sätted
Asukohad
Ehitis
Lisa.
Kui ehitis on loodud, saate hakata oma jooniseid arvutist üles laadima.

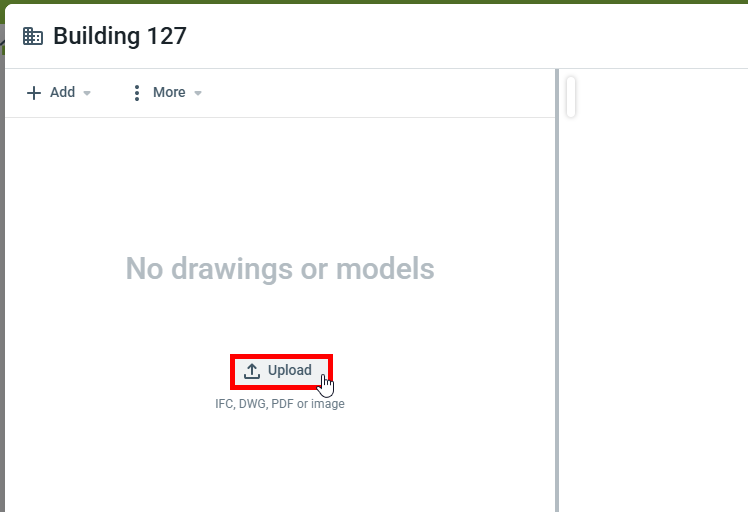

Klõpsa Lae üles ja leia oma joonised.

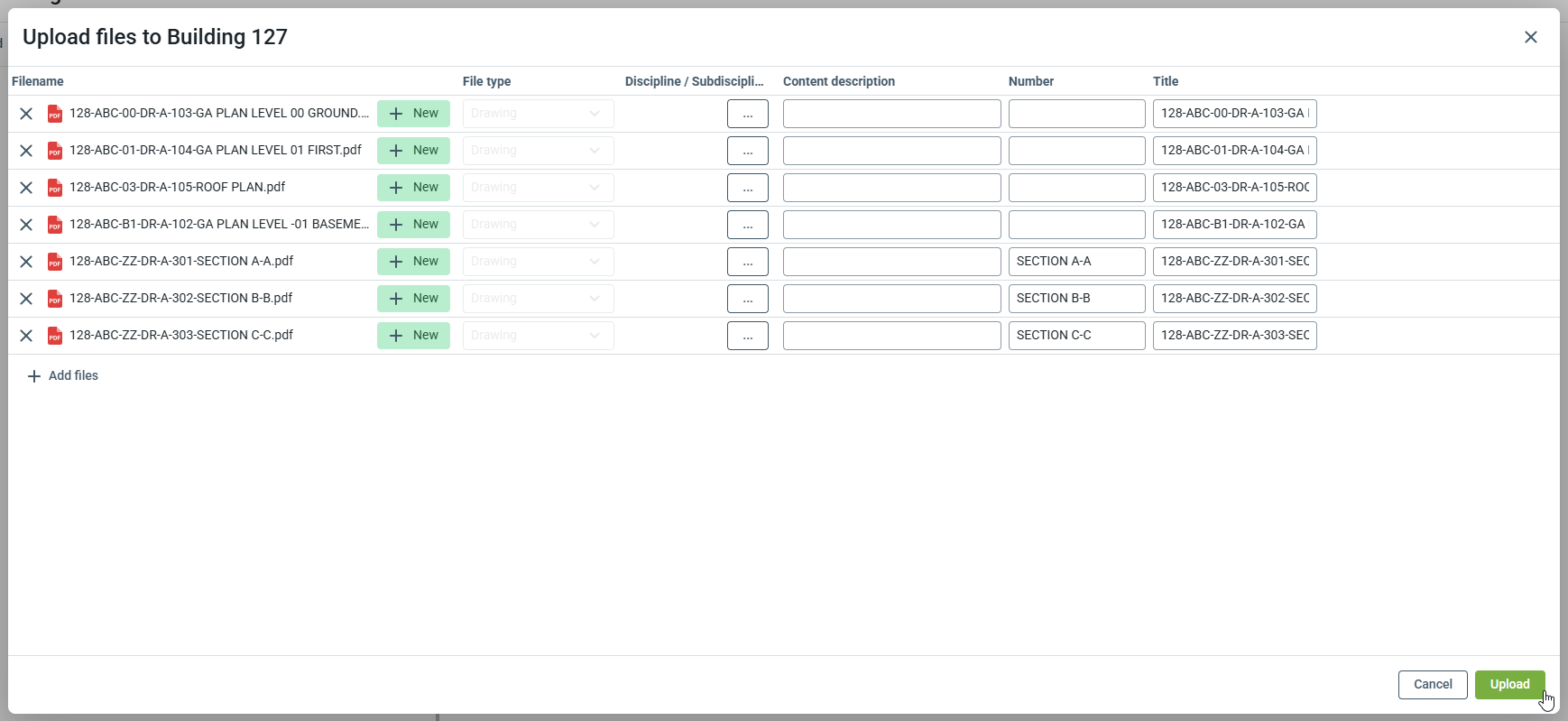

Üleslaadimise aknas saate vaadata üleslaaditavaid faile ning lisada distsipliine, sisu kirjeldusi või jooniste numbreid hüperlinkide jaoks.
Pealkiri määrab joonise nime, mis kuvatakse kasutajatele Asukohtades ja Fieldis, kuid see ei muuda failinime. See võimaldab teil lihtsustada kuvatavat nime, muutes õigete jooniste leidmise ehitusplatsil lihtsamaks.
Neid seadeid saab hiljem muuta.
Lisateavet distsipliinide kohta leiad sellest artiklist: Distsipliinid ja alamdistsipliinid
Lisateavet hüperlinkide kohta leiad sellest artiklist: Hüperlingid PDF-joonistel
NB
Kui joonised on töödeldud, on need kõigile projekti kasutajatele saadaval Asukohtades.
Soovitame jooniseid üles laadida ehitisesse ainult juhul, kui neid plaanitakse kasutada Field registreerimiste jaoks.

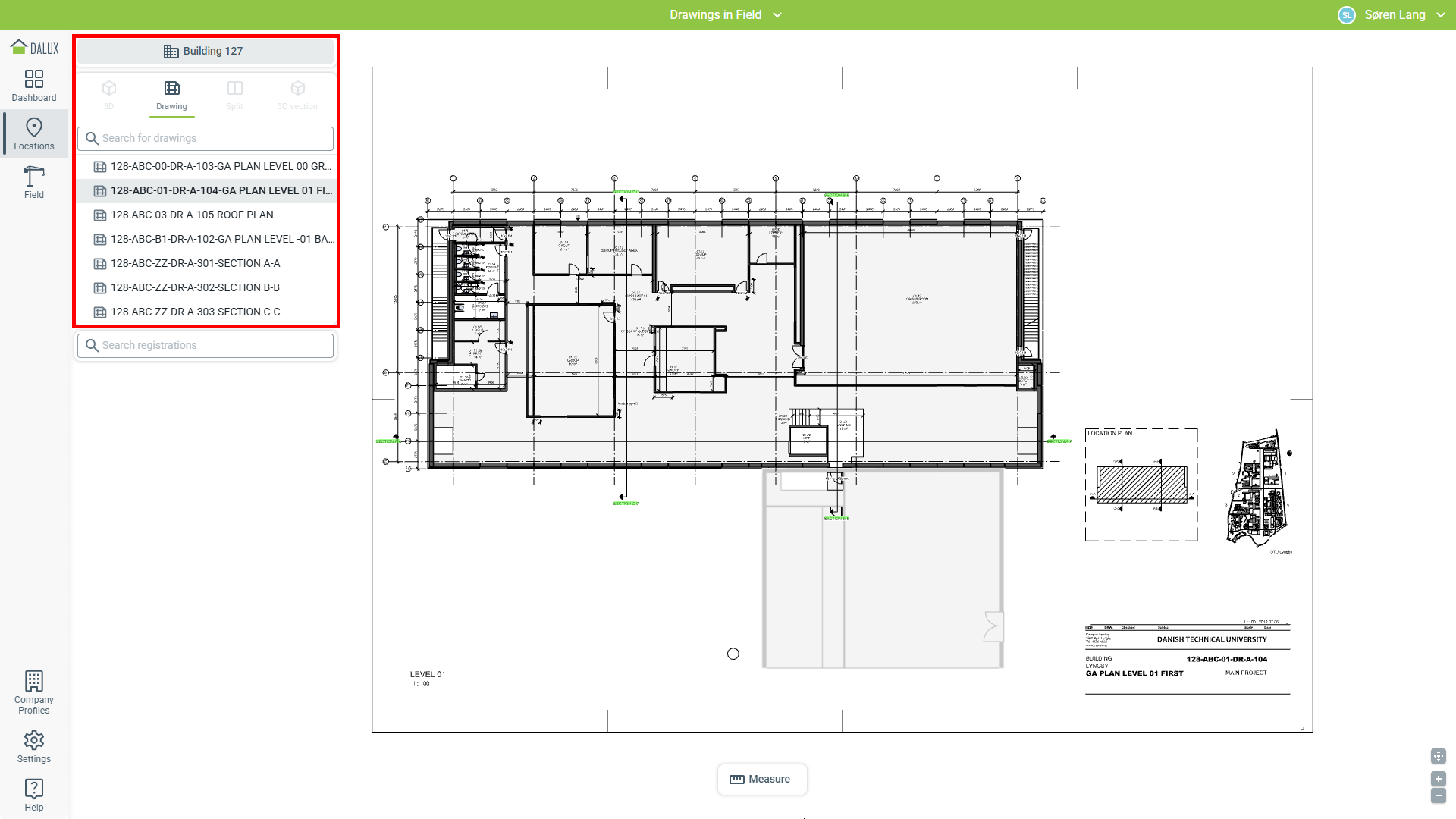

Sinu lisatud joonised on nüüd valmis kasutamiseks Asukohtades ja
Fieldis.
Kuidas tasemeid lisada
Kõik joonised laaditakse üles ilma tasemeteta. Kui teie ehitistel on mitu taset, soovitame Daluxis tasemeid lisada, et aidata korraldada teie jooniseid.

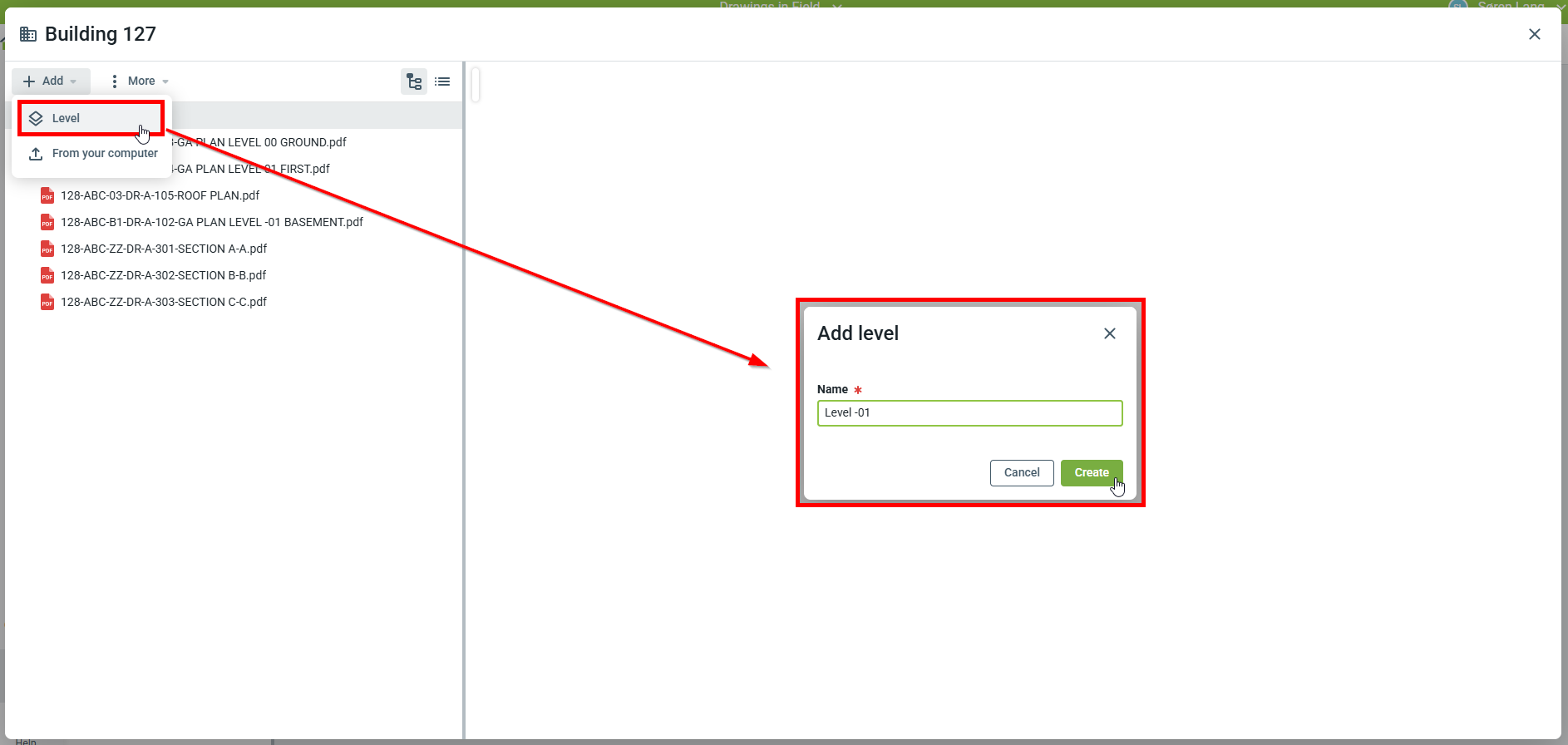

Taseme lisamiseks klõpsake Lisa
Tase
Sisestage nimi
'Loo'
Tasemed peaksid kajastama teie ehitise tasemeid. Kui tasemed on loodud, peate joonised kaardistama.
Jooniste kaardistamiseks lohistage joonis tasemele.
NB

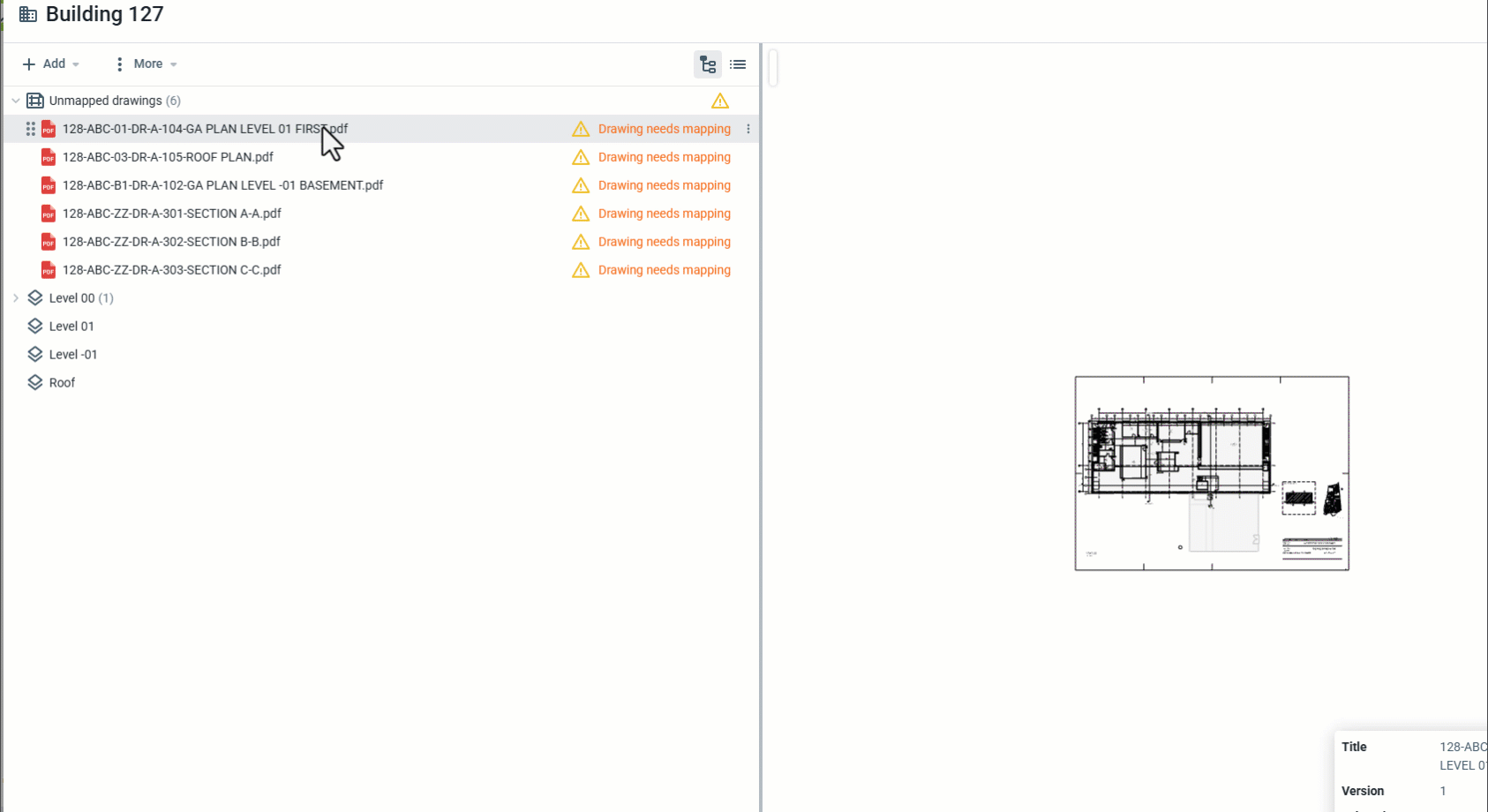

Tasemeid lisades kuvatakse kõik kaardistamata joonised kaustas "Ilma tasemeta" Asukohtades. Saate teha järgmist:
- Jätke joonised kaardistamata joonistena
- Liigutage kursor kaardistamata joonise kohale, seejärel klõpsake
Kaart 3D-sse
Ei kaardistata
Mõlemad meetodid näevad Asukohtades ühesugused välja

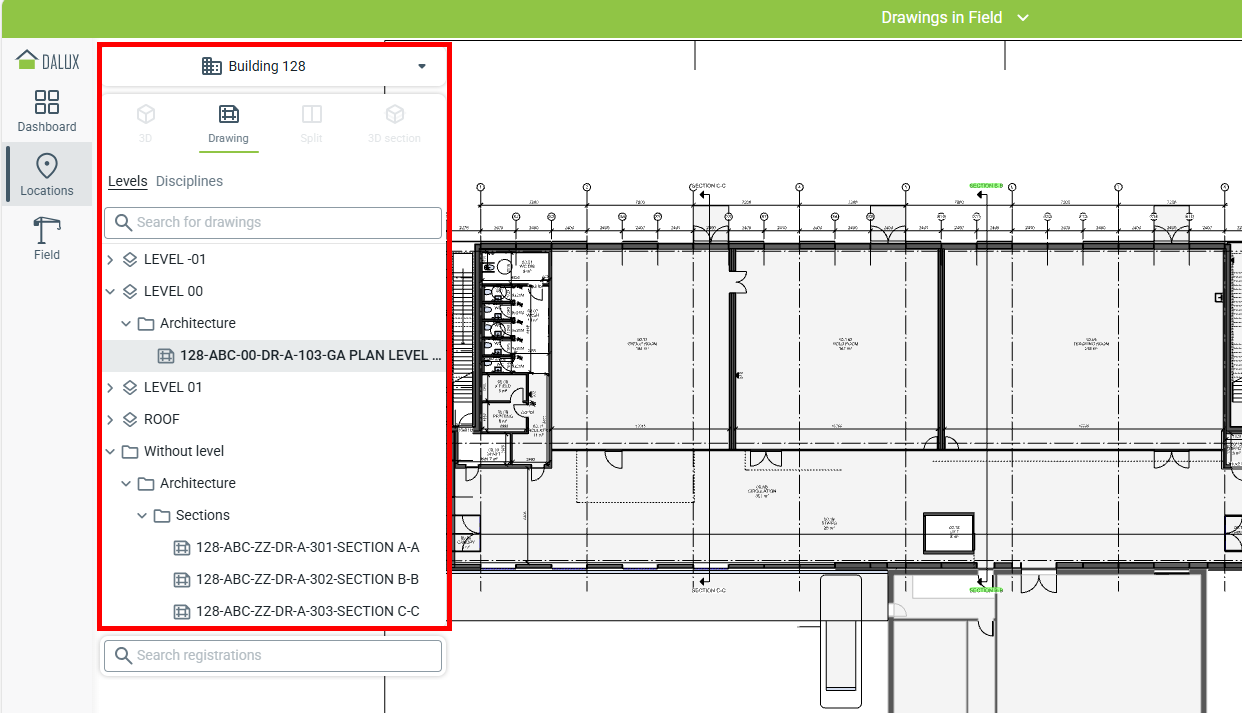

Kui joonised on lisatud tasemetele ja distsipliinidele, näeb tulemus Asukohtades välja umbes selline.
Kuidas jooniseid uuendada
Saate oma jooniseid uuendada, laadides uue versiooni ehitusse.
Tehniline teave
Nii kaua kui failinimi on sama, laadib Dalux uue joonise automaatselt üles kui uue versiooni. Asukohtades kuvatakse alati uusim versioon.
Kui laadite üles faili teise failinimega, käsitletakse seda kui uut joonist. Vaadake allpool, kuidas failinimesid muuta: Jooniste ümbernimetamine või metaandmete muutmine
Alustage siit:
Sätted
Asukohad
Ehitis

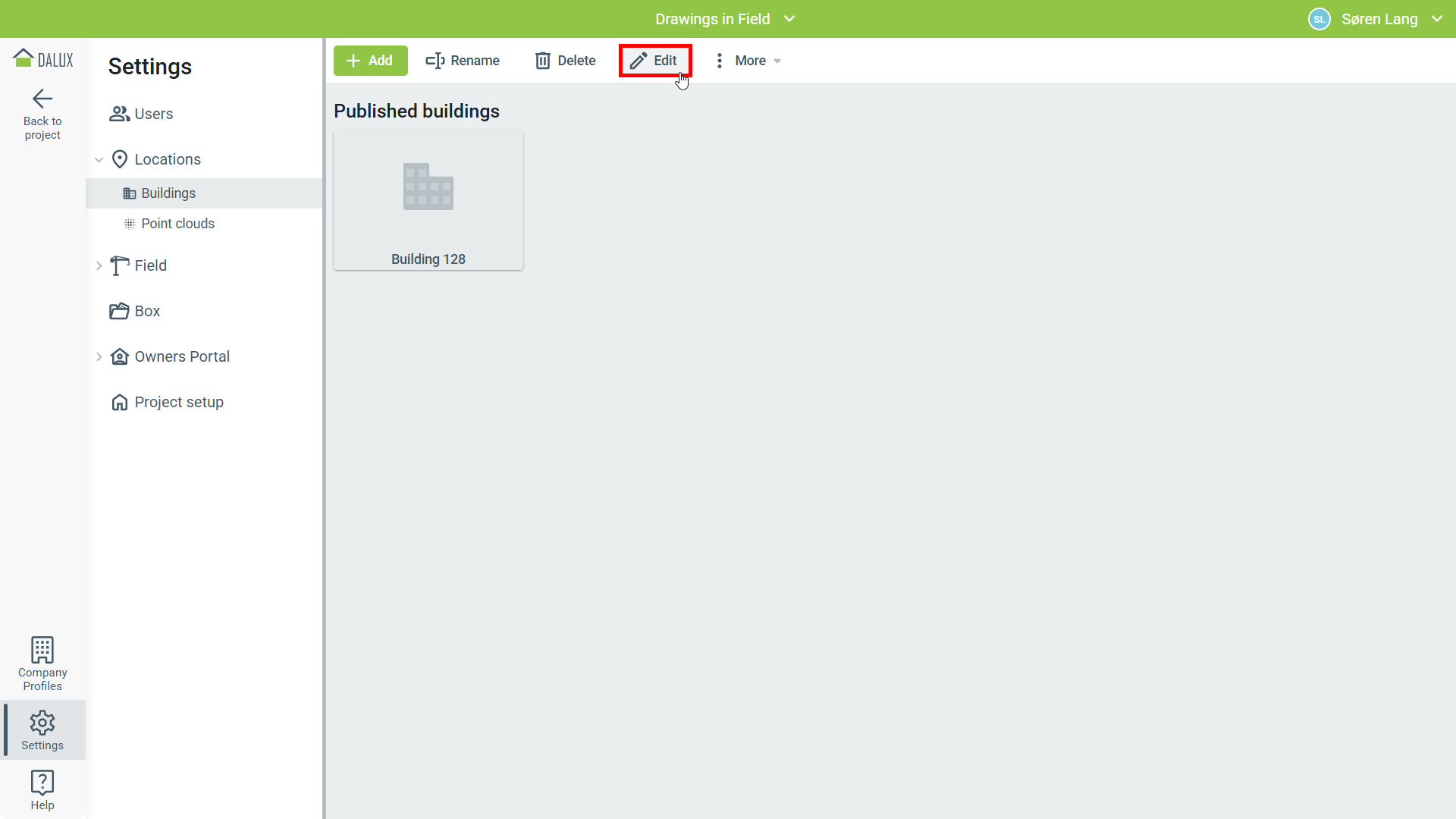

Vali oma ehitis
Muuda
Seejärel saate uuendatud joonise lisada, minnes järgmisse kohta:

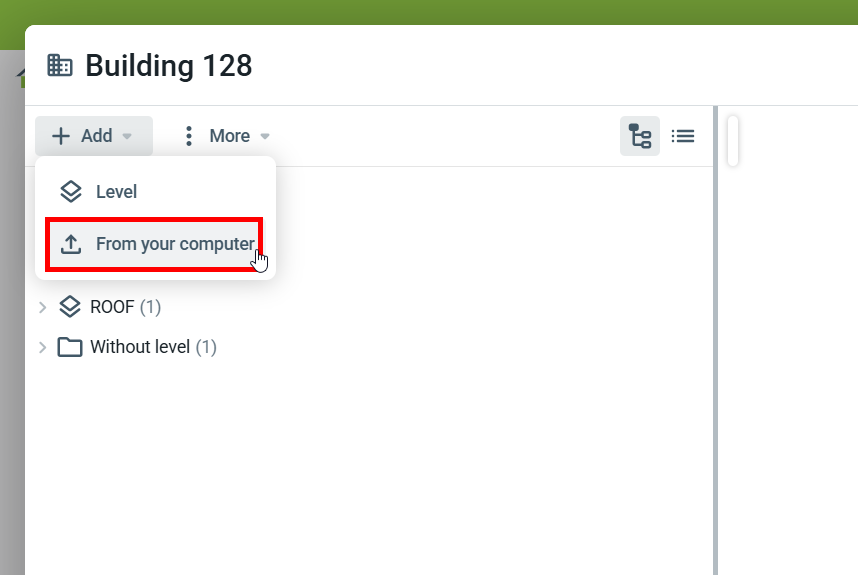

Lisa
Arvutist

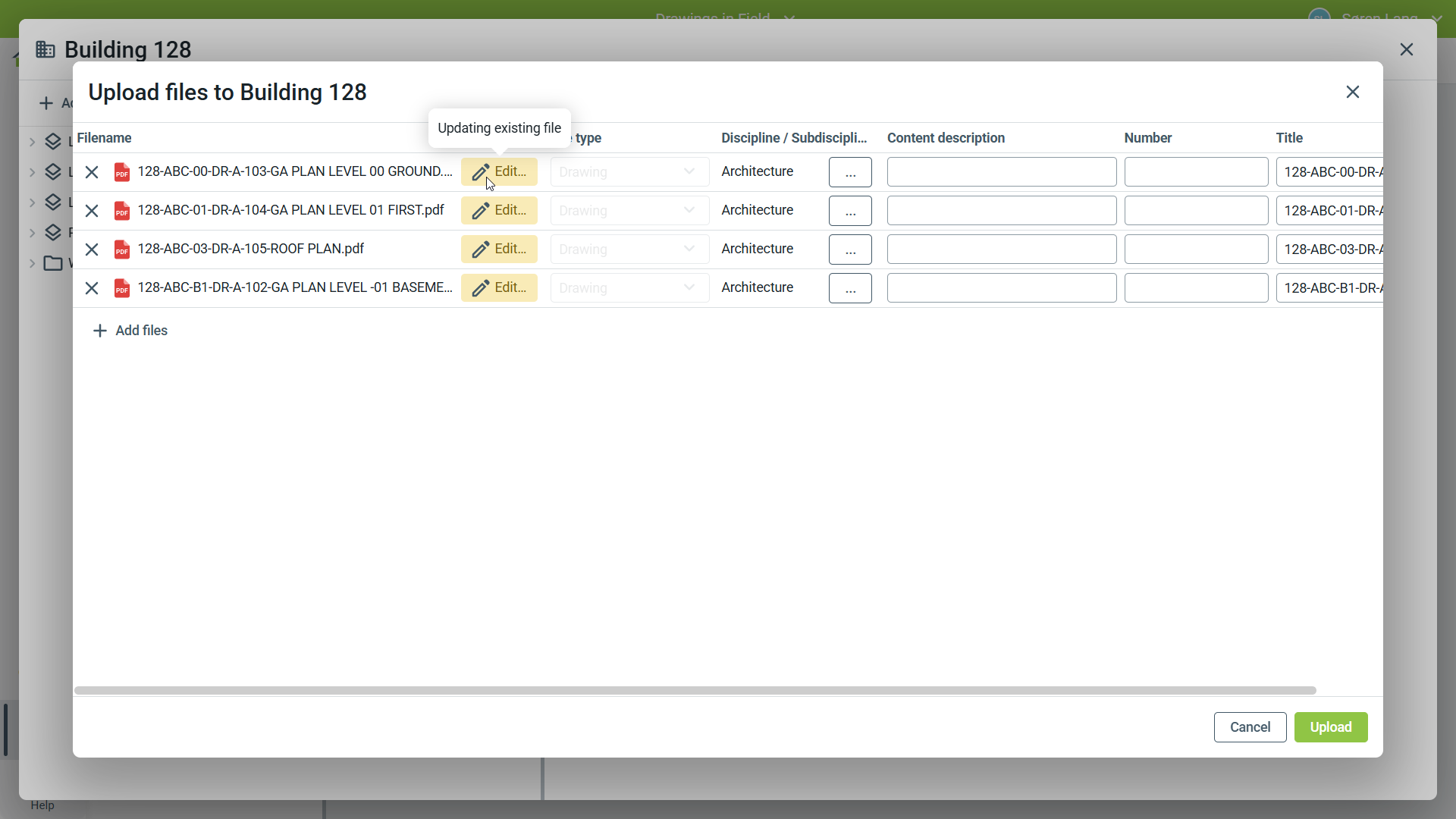

Üleslaadimise aken näitab, et olemasoleva joonise uut versiooni laetakse üles. Kaardistamine tasemetele ja distsipliinidele jääb samaks. Joonisel tehtud registreerimised jäävad samuti joonisele.
Tehniline teave
Veenduge, et uuendatud joonis oleks eksporditud samade seadete abil kui originaal. Näiteks, kui joonis on pööratud või nihkub teise piirkonda, siis Fieldi registreerimised ei liigu sellega kaasa.
Jooniste ümbernimetamine või metaandmete muutmine
Failinime muutmiseks peate käsitsi üles laadima otse failile uue versiooni.

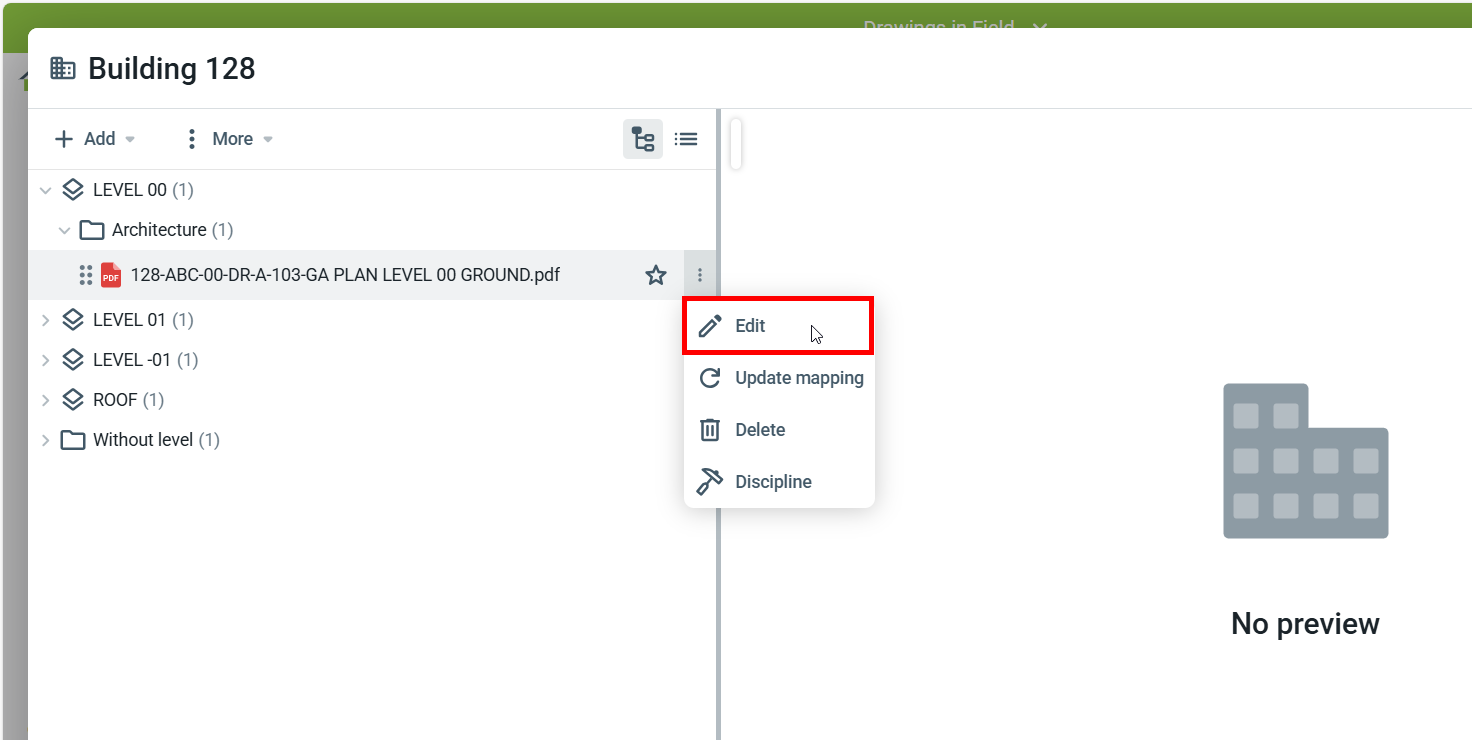

Joonise avamiseks tehke sellel topeltklõps või liigutage kursor joonise peale, seejärel klõpsakeMuuda
Joonis avaneb uues aknas. Siit saate ka joonist alla laadida või printida.
NB

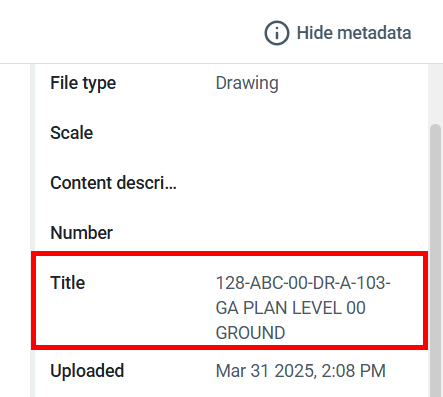

Kui soovite muuta kuvatavat nime Asukohtades ja Fieldis, uuendage joonise Pealkirja.
Metaandmeid saab muuta parempoolses menüüs (klõpsake Näita metaandmeid, et menüü kuvada).
Menüüs Rohkem saate kasutada

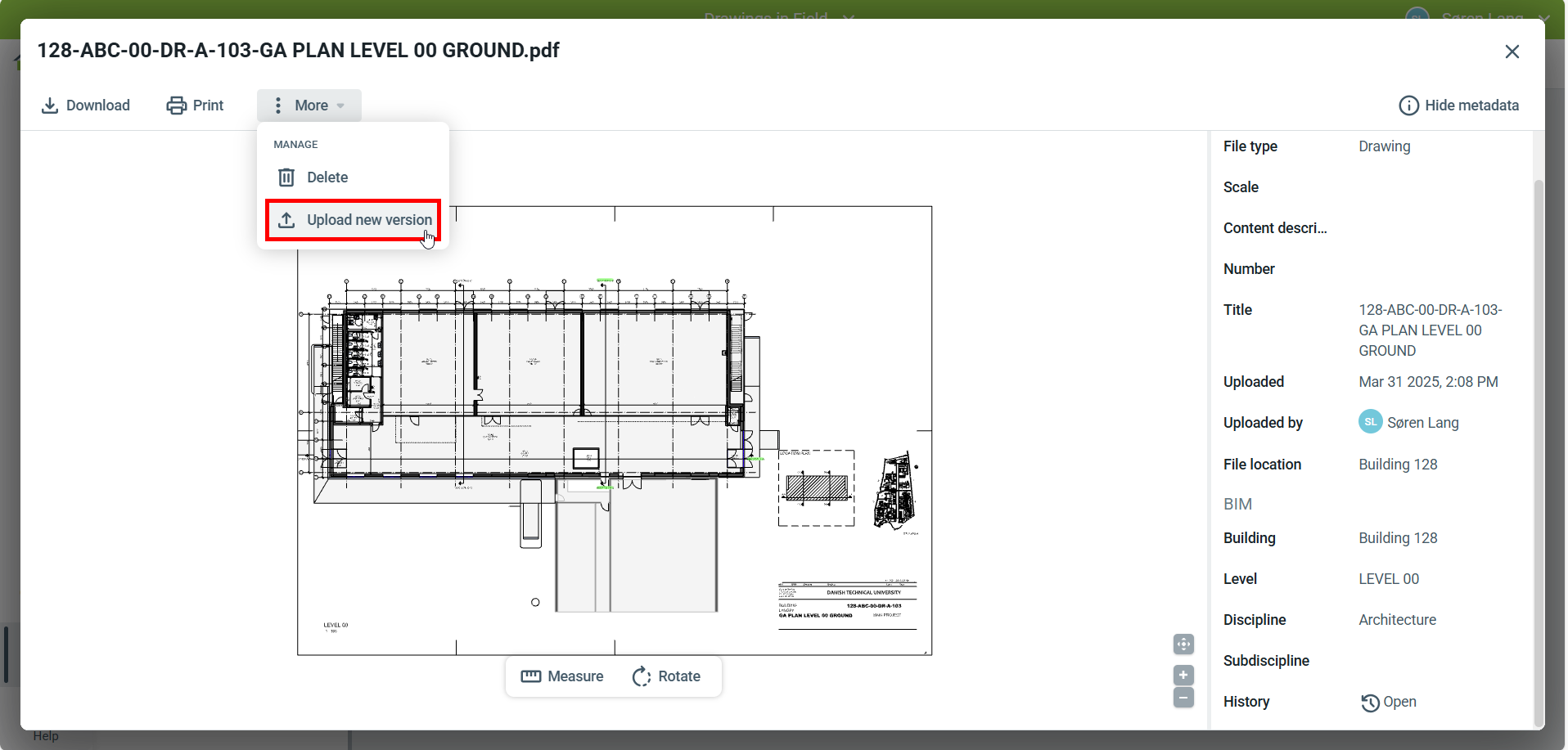

Lae üles uus versioon, et laadida üles uus versioon teistsuguse failinimega. Üleslaadimisprotsess on sama. Kaardistamine tasemetele ja distsipliinidele jääb samaks. Joonisel tehtud registreerimised jäävad samuti joonisele.
