See artikkel käsitleb, kuidas vaadata, võrrelda ja eksportida SiteWalki.
SiteWalk võimaldab teil teha fotosid projekti edenemisest, kõndides ehitusplatsil, kasutades 360° kaamerat, mis on ühendatud Daluxi mobiilirakendusega.
Saate kasutada SiteWalki
- Kiire ja lihtne visuaalne dokumenteerimine edenemisest või valmisehitusest
- 360° pildiregistreerimine, integreeritud Dalux Fieldi funktsioonidega
- Võrrelge erinevaid ajahetki või BIM mudeliga
Selles artiklis saate teada, kuidas SiteWalki salvestada: Kuidas salvestada SiteWalki
Kasutaja õigused
SiteWalki vaatamiseks ja võrdlemiseks peab see olema projektis aktiveeritud ning teil peab olema kasutajagrupis luba fotode vaatamiseks ja/või üleslaadimiseks. Selles artiklis saate rohkem lugeda Capture'i seadistamisest: Kuidas seadistada Capture.
SiteWalk on kaasatud Field Pro paketti.
Kuidas pääseda juurde salvestatud SiteWalkidele
SiteWalkidele pääsed ligi kas Asukohad või
Field kaudu.

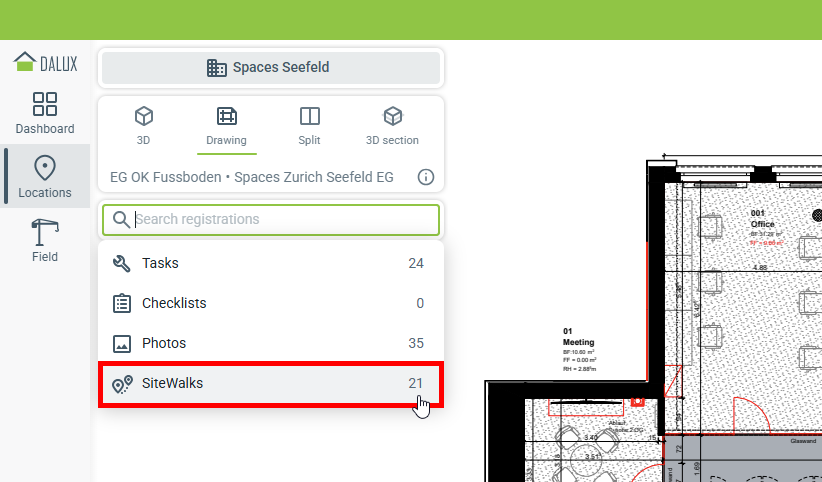

SiteWalki saab vaadata korruseplaanil koos läbikäidud tee visualiseerimisega. Selleks minge Asukohtadesse ja leidke korruseplaan, millel SiteWalkid on tehtud.
Külgmenüüs saate filtreerida SiteWalke.
Nipid ja näpunäited
Kui te ei näe registreerimistüübi paneeli, klõpsake otsinguväljal ja paneel kuvatakse.

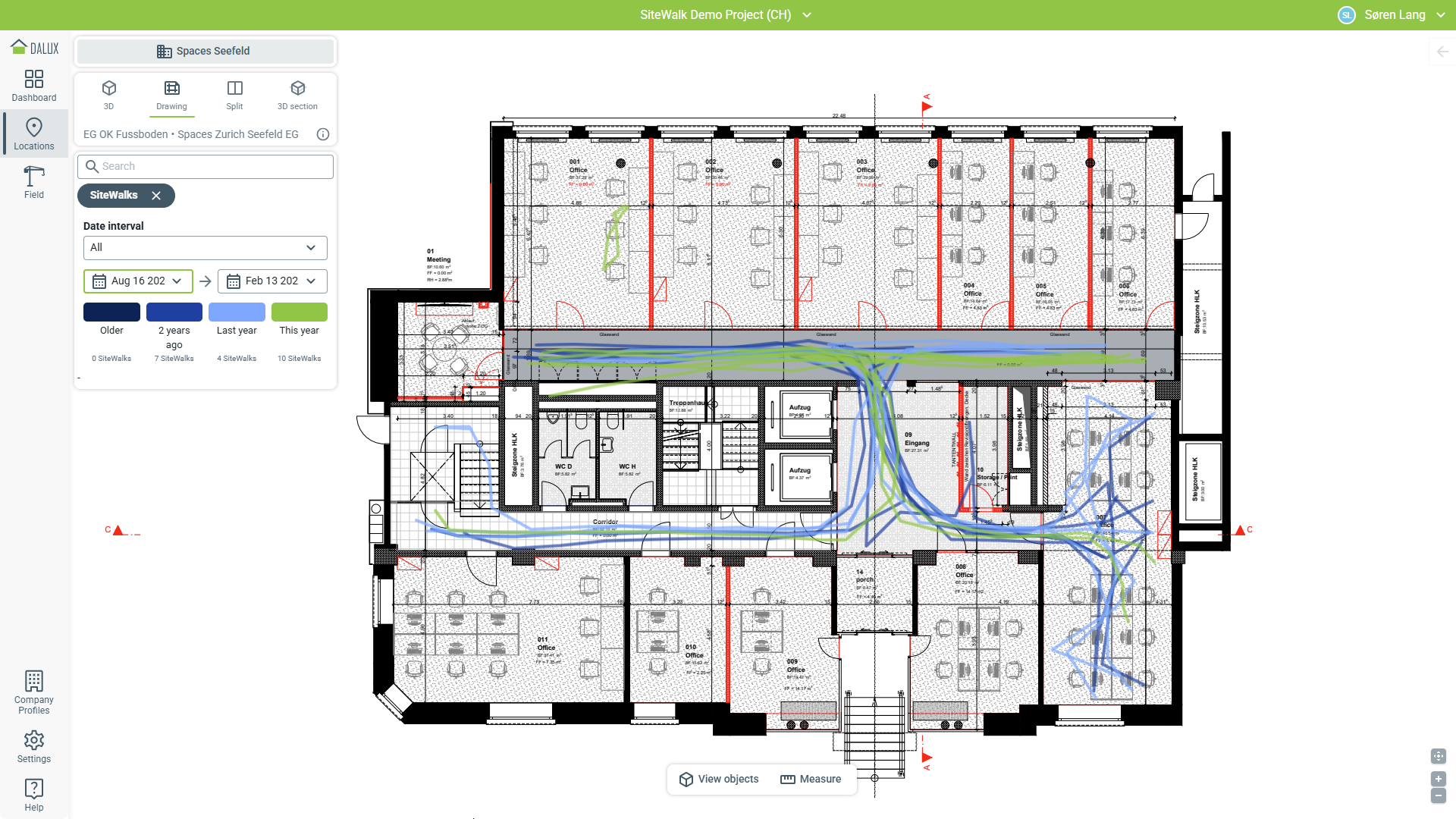

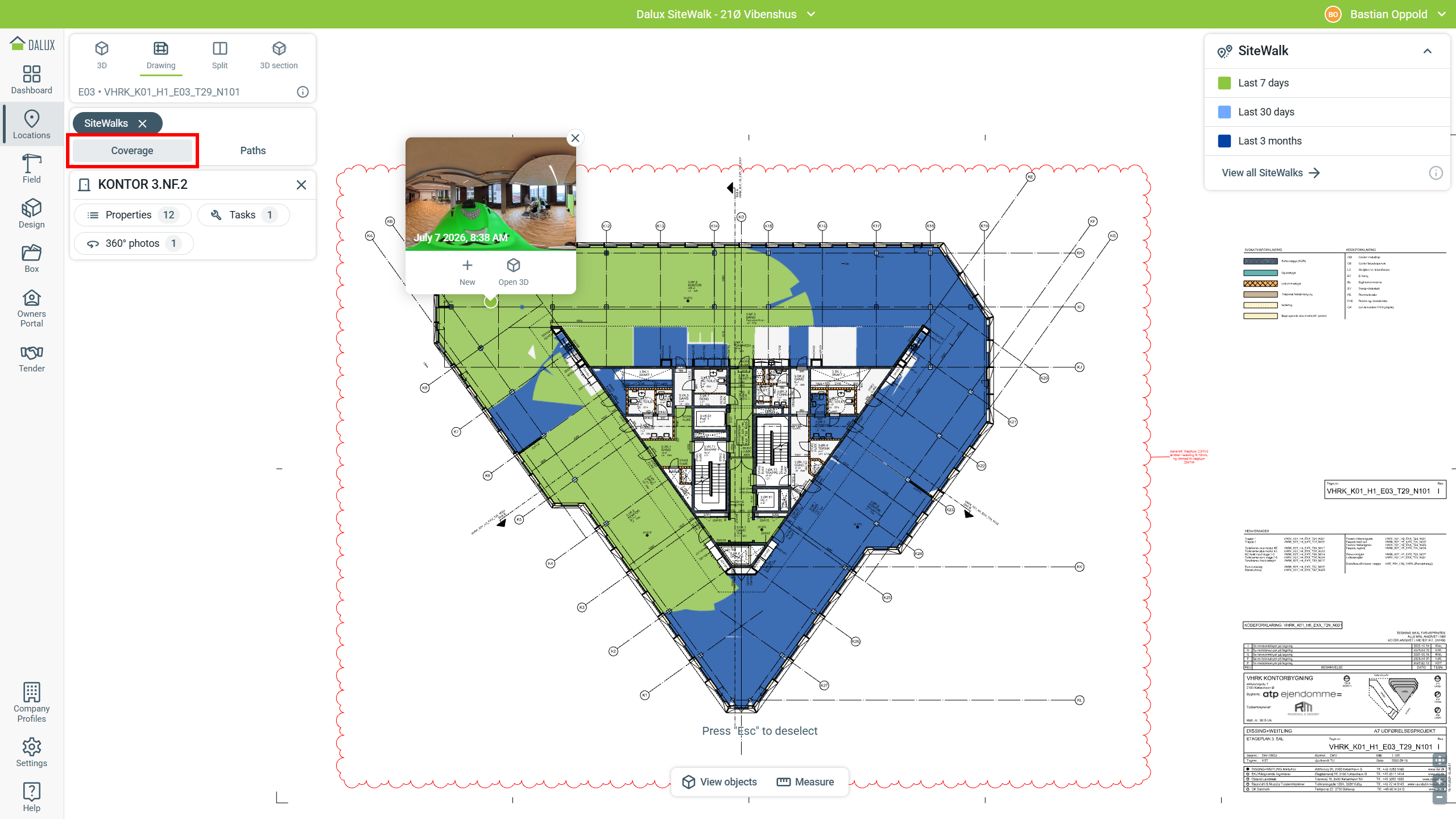

See näitab korrusplaanil tehtud vaatlusringkäike. Külgmenüü abil saate kuvatavaid vaatlusringkäike filtreerida kuupäevavahemiku alusel.
Vaatlusringkäigu teekonna värv muutub valitud ajafiltrile vastavalt.

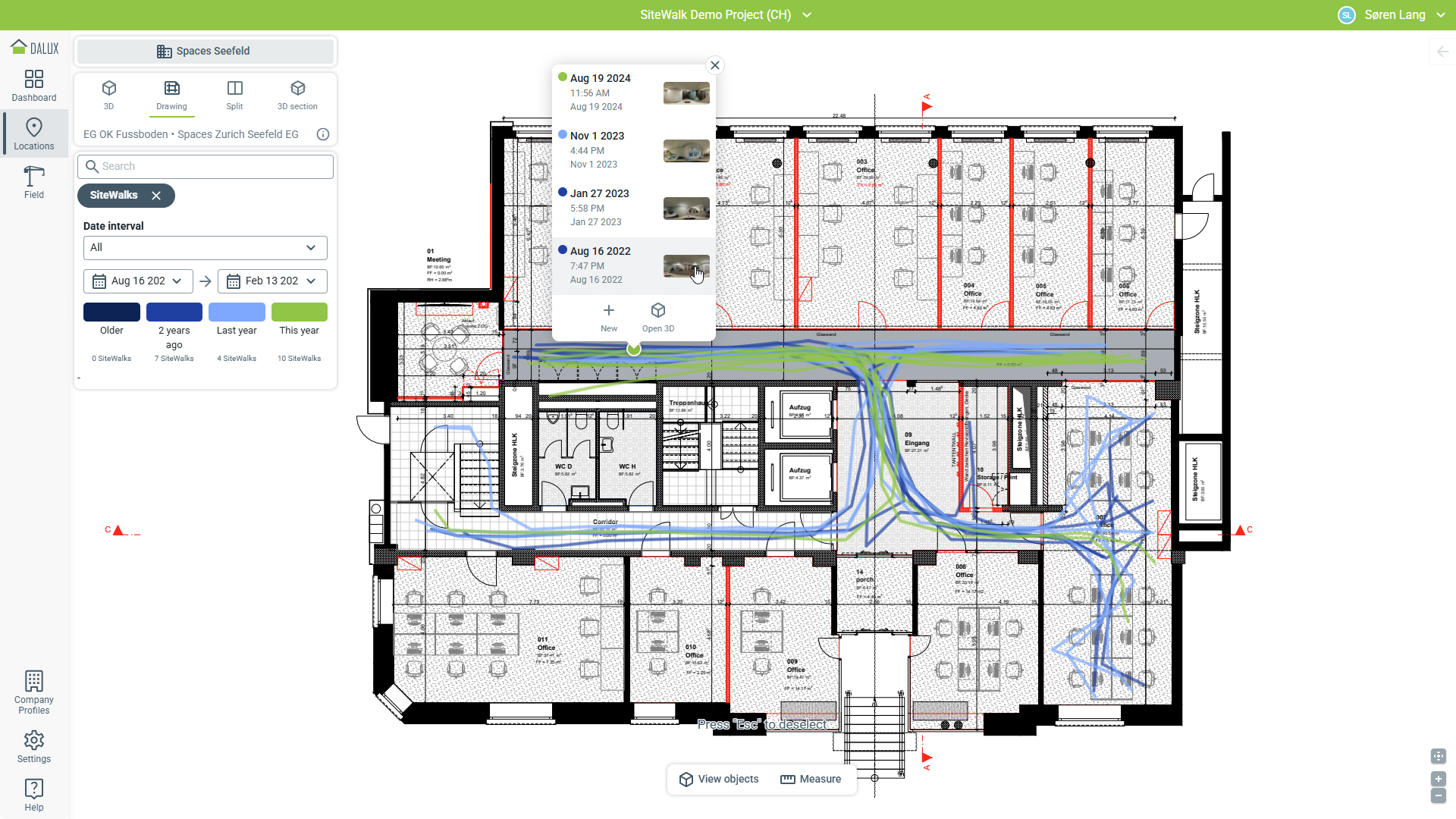

Vaatlusringkäigu joontel klõpsates saate kuvada erinevaid kuupäevi. Kui samas asukohas on mitu SiteWalki, kuvatakse need nii, et uusim on ülal.
Vaatlusringkäigu eelvaateid klõpsates saate need avada.

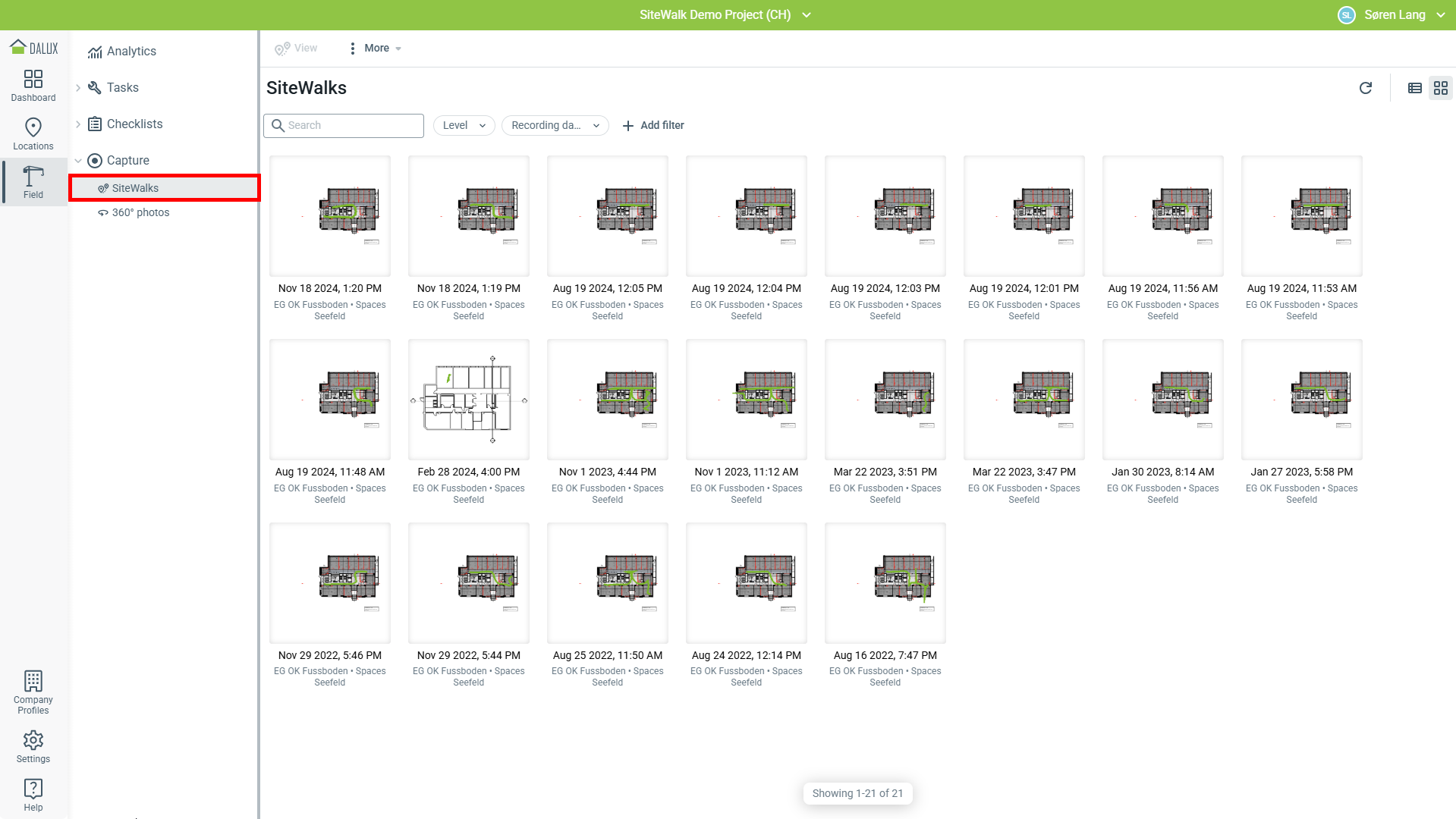

Kõigi projektis tehtud SiteWalkide ülevaate saamiseks minge Field
Capture
SiteWalkid.
Selles vaates näed kõiki tehtud Vaatlusringkäike. Ruudustiku vaade on rühmitatud taseme järgi ja näitab korruseplaani pisipilti ning SiteWalki teed.
Vajadusel saate ka muuta loendi vaateks ja tagasi, kasutades /
-ikoone.
Saate vaatlusringkäiku otse avada, topeltklõpsates pisipildil või vaatlusringkäigul loendi vaates. See avab individuaalse SiteWalki salvestuse.
Vaata ja navigeeri SiteWalkis

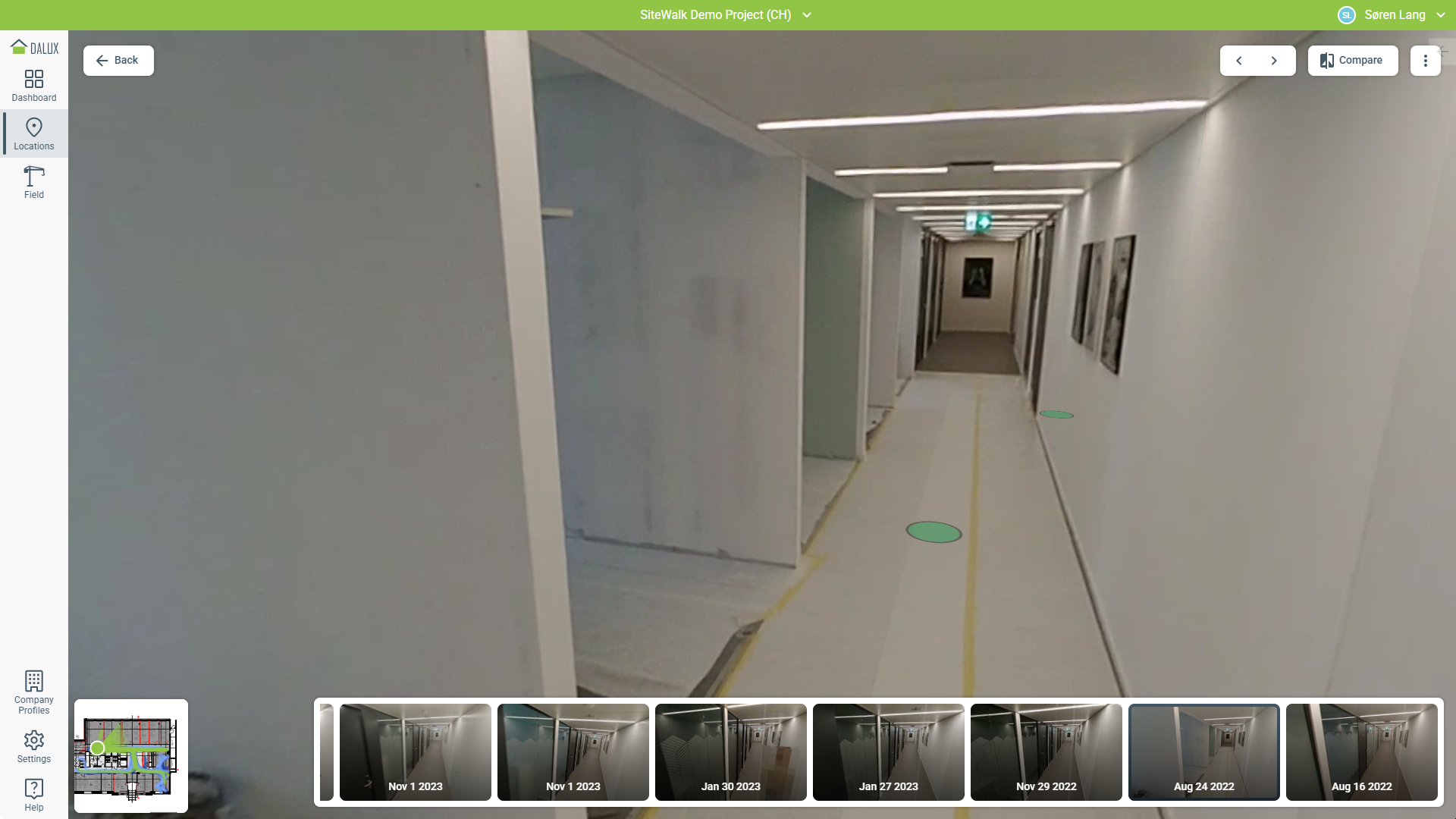

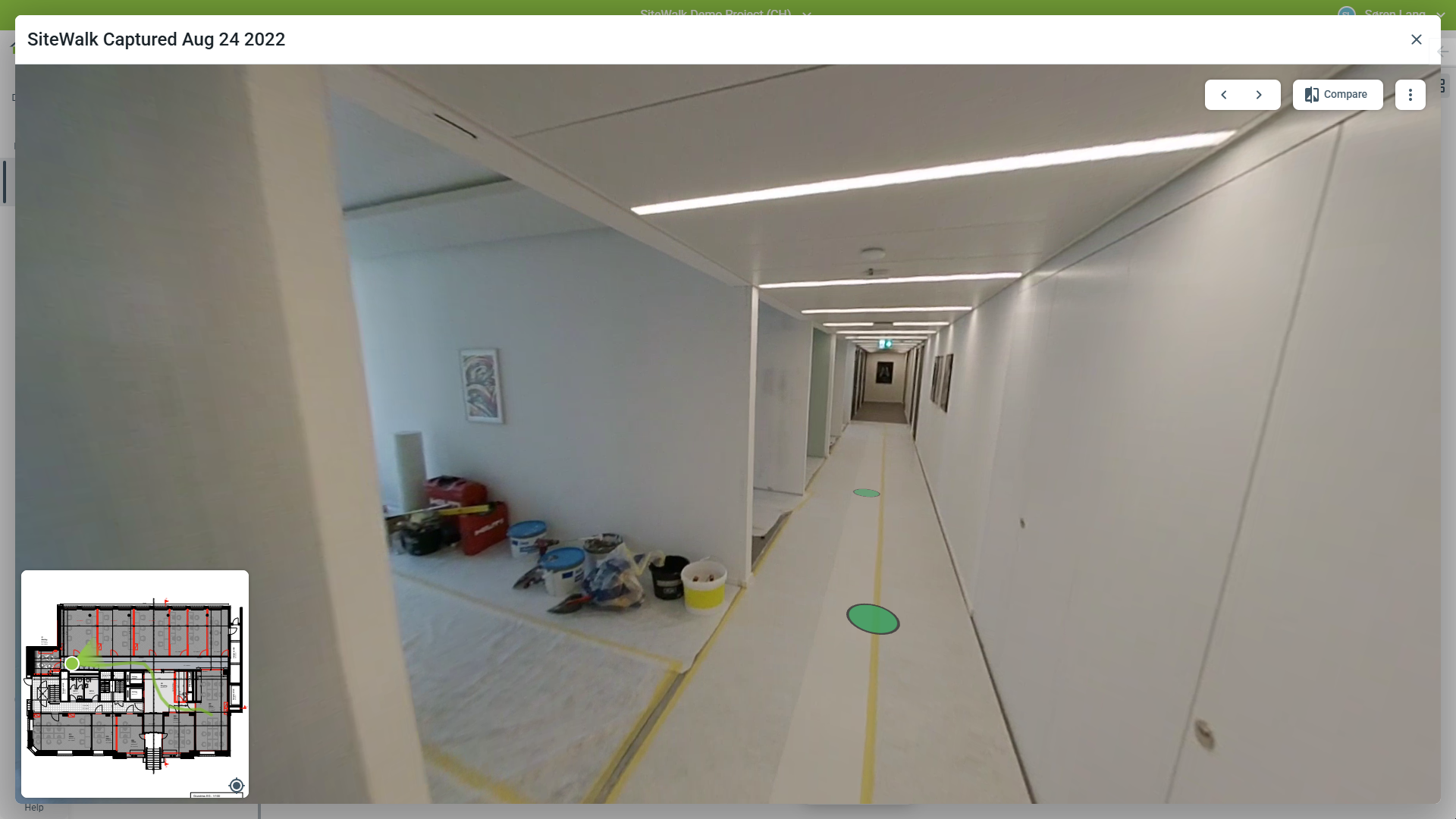

Vaatlusringkäiku vaadates saate klõpsata ja lohistada hiirega ringi vaatamiseks. Rohelistel punktidel klõpsates saab liikuda selle SiteWalki kindlasse piirkonda.

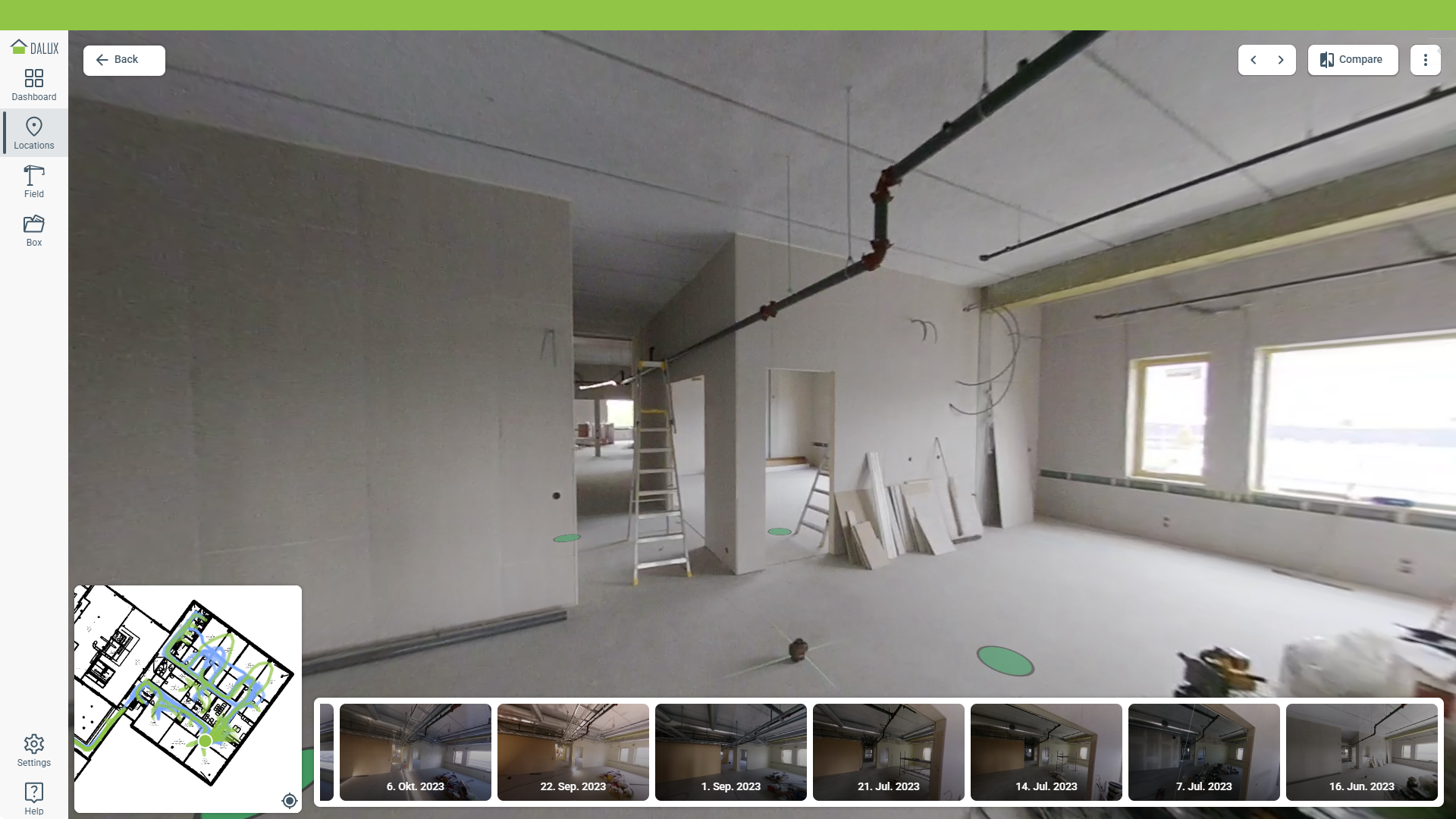

Saate vaates liikuda, kasutades allosas olevaid juhtnuppe. Need nupud viivad teid SiteWalkis järgmisele või eelmisele punktile.
Samuti saate minikaardil SiteWalki punktil klõpsates hüpata sellele punktile SiteWalkis.

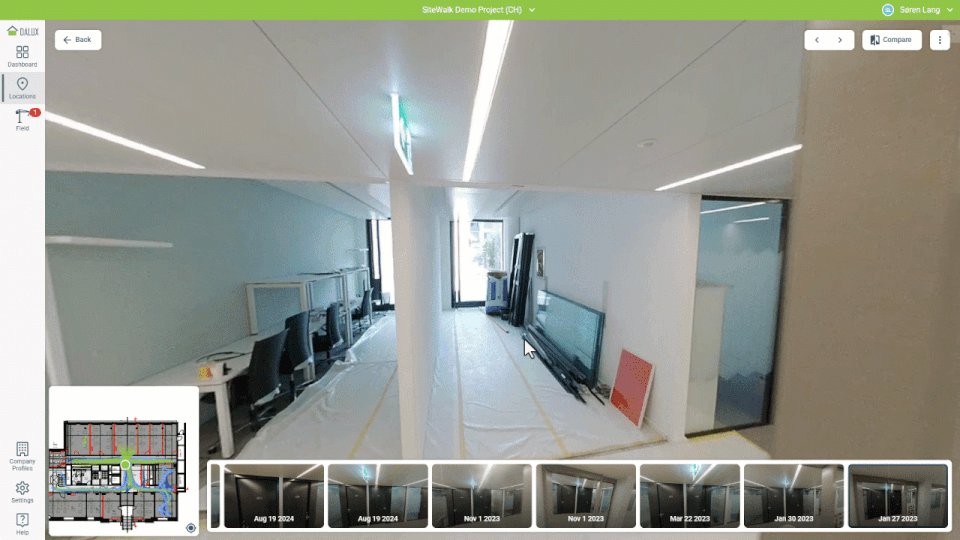

Kui on mitu SiteWalki, saate allosas oleva pisipiltide kerimisriba abil hüpata samas asukohas teise kuupäeva SiteWalkile.
Ülesannete loomine SiteWalkis
Vaatlusringkäike vaadates on võimalik ka igal pildil klõpsates luua uus ülesanne.
Klõpsake pildil, seejärel Uus registreerimine ja seejärel valige ülesande tüüp.
Seda tehes lisatakse ülesandele vaatlusringkäigu kärbitud versioon.
Samuti saate ekraanipiltidele märkusi lisada.
Kuidas vaadata ja võrrelda SiteWalki
Kui samas piirkonnas on tehtud mitu vaatlusringkäiku, on võimalik neid kõrvuti võrrelda. See teeb ehituse edenemise jälgimise lihtsaks, kui SiteWalkse tehakse järjepidevalt.
Samuti on võimalik SiteWalksi võrrelda ehitise 3D-mudeliga.
SiteWalkide võrdlemise alustamiseks avage SiteWalk ühel ülalmainitud viisil.

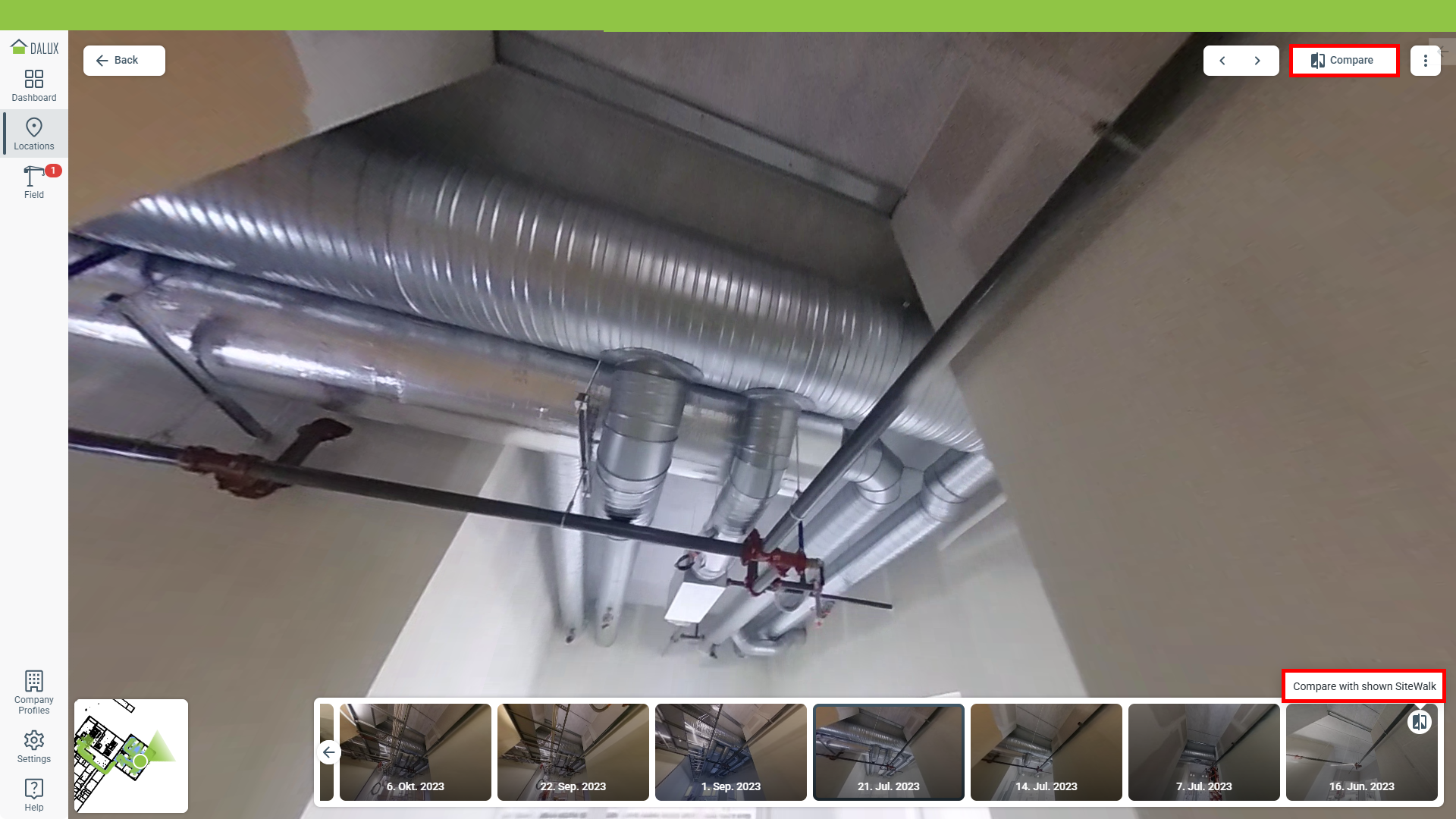

Kasuta pisipildi menüüd, et leida SiteWalk, millega soovid võrrelda, seejärel kliki 'Võrdle näidatud SiteWalkiga', et võrrelda neid kahte.
Samuti saate paremas ülanurgas klõpsata Võrdle
Vaikimisi avaneb võrdlus valitud SiteWalki ja uusima SiteWalkiga.

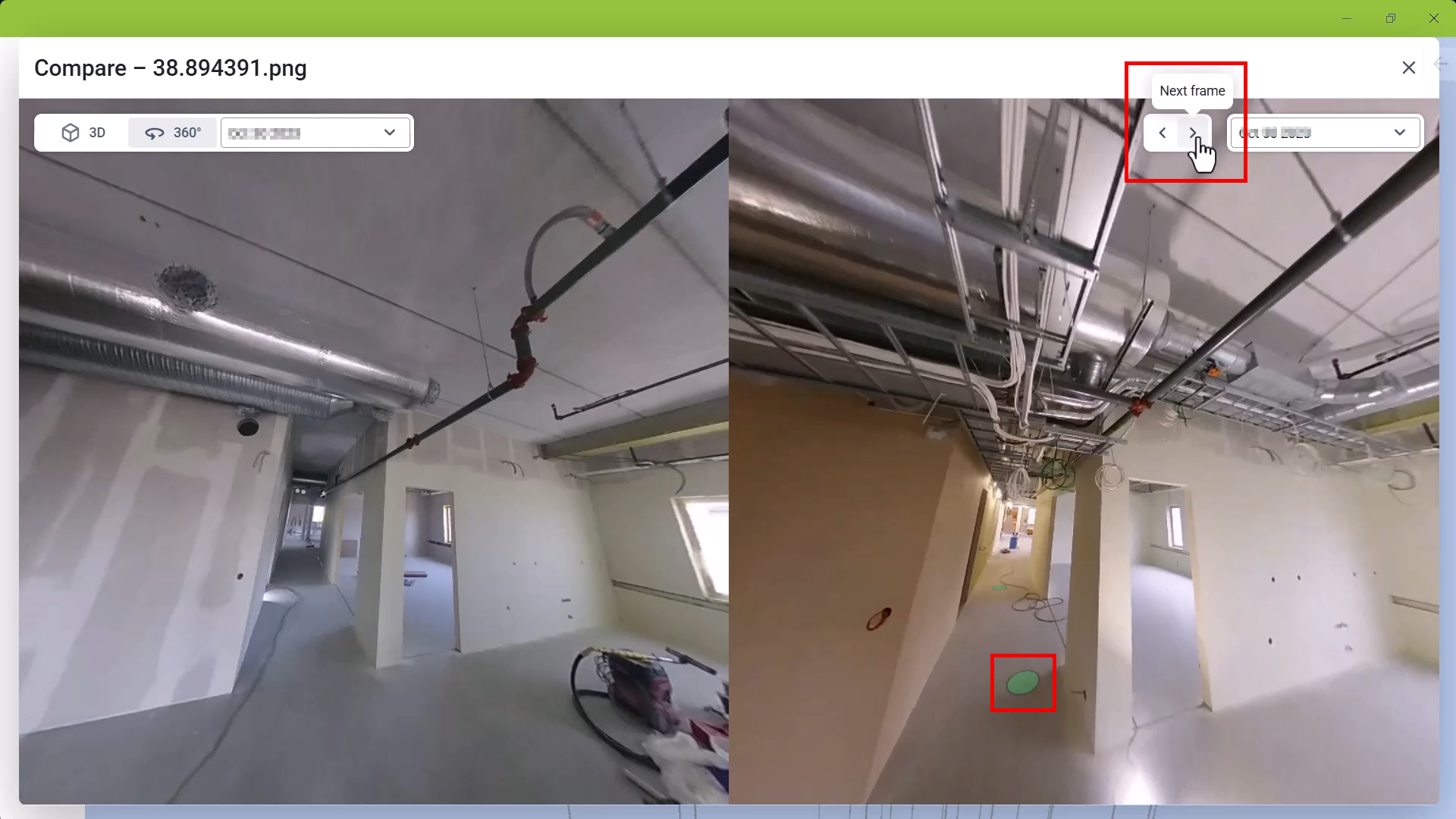

Saate muuta võrdlust kahe SiteWalki vahel, valides rippmenüüst teise kuupäeva. SiteWalksi võrreldes sünkroniseeritakse vaated automaatselt.
Samuti saate SiteWalki võrrelda 3D-mudeliga, klõpsates 3D.
Saate hiirega lohistades ringi vaadata.
Ekspordi Vaatlusringkäigud

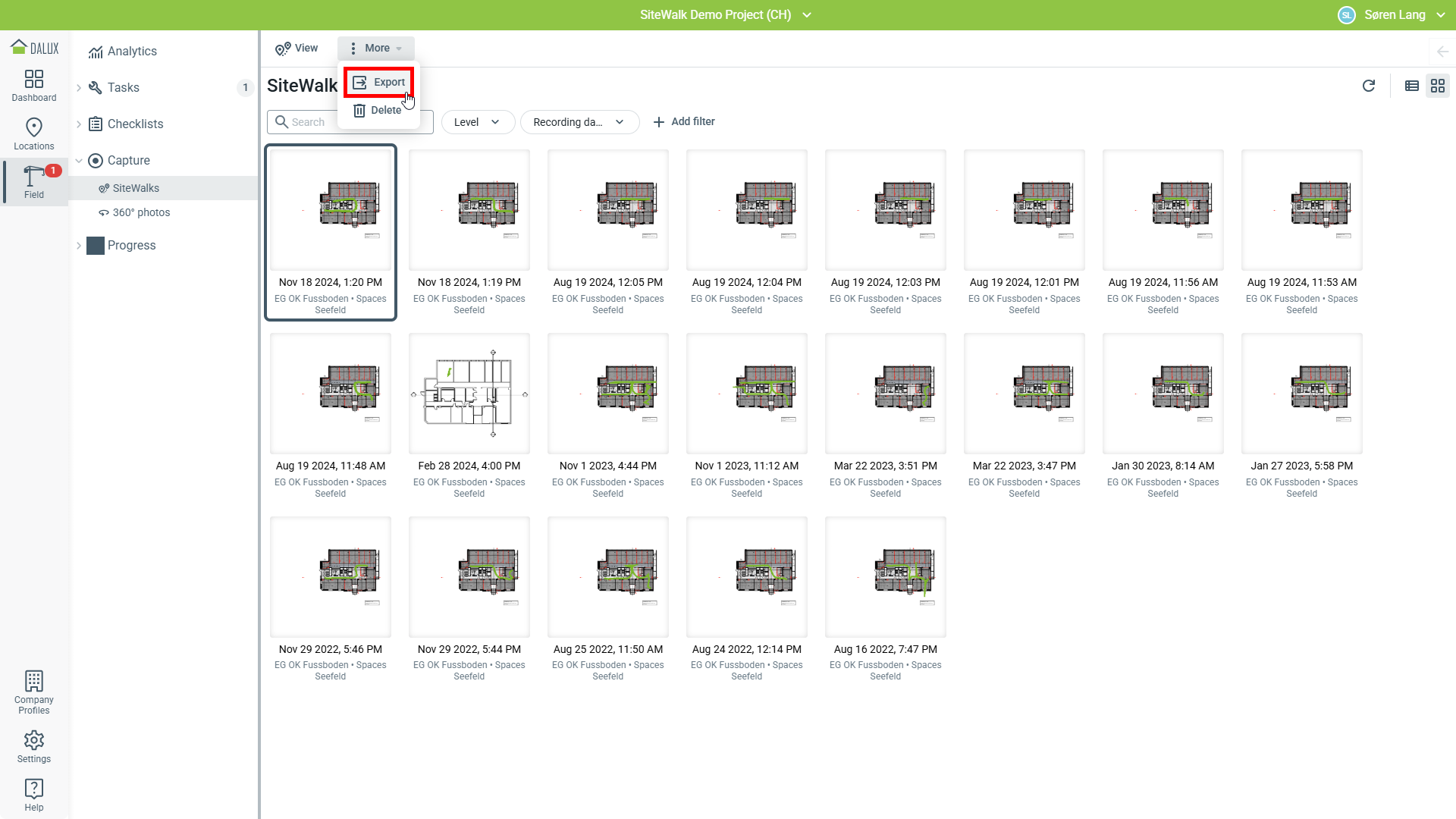

SiteWalksi saab Daluxist eksportida interaktiivse PDF-ina. See PDF võimaldab teil arvutis SiteWalki 360° piltidele juurde pääseda. SiteWalksi eksportimiseks mine:
Field
Capture
SiteWalkid
Valige konkreetne SiteWalk
Ekspordi.
See ekspordib SiteWalki .zip-vormingus. Eksport sisaldab:
- Korruseplaani, iga Vaatlusringkäigu ajal tehtud 360°-kujutise positsiooniga
- Iga Vaatlusringkäigu ajal tehtud 360°-kujutise
- Panoraamvaate vaaturi
Erinevatel joonise punktidel klõpsates saate otse avada 360°-kujutised. Samuti saate kujutiste vahel liikuda samamoodi nagu SiteWalki Daluxis vaadates.
Ekspordifunktsioon võimaldab jagada SiteWalkse kasutajatega, kellel ei ole Daluxi. Pärast eksportimist ja allalaadimist on võimalik SiteWalkile juurde pääseda ka ilma internetiühenduseta.
