Kuidas Navisworks pistikprogrammi seadistada

Navisworks Plugin on Daluxi loodud pistikprogramm, mis integreerub Navisworksiga ja toetab erinevaid funktsioone, nagu mudelite, jooniste ja punktipilvede üleslaadimine, kommentaaride loomine ning kattuvuste koordineerimine Daluxi keskkonnas.

See artikkel selgitab, kuidas pluginat installida ja üldiselt kasutada, sealhulgas kuidas hallata kommentaare pistikprogrammis, kuidas üles laadida ja jagada probleeme ning kuidas üles laadida punktipilvi.

Kui soovite teada, kuidas pistikprogrammi abil mudelit või joonist üles laadida, võite lugeda seda artiklit, protsess on sama: Kasuta Reviti pistikprogrammi 3D-mudelite ja jooniste üleslaadimiseks ja uuendamiseks.

 Tähelepanu

See pistikprogramm töötab ainult Navisworks täisversioonidega, veenduge, et teie Navisworks versioon toetab pistikprogrammi versiooni. Kui Navisworksi uuendatakse, võib tekkida probleeme versioonide mittevastavuse tõttu pistikprogrammiga.

Kuidas Navisworks pistikprogrammi alla laadida ja seadistada

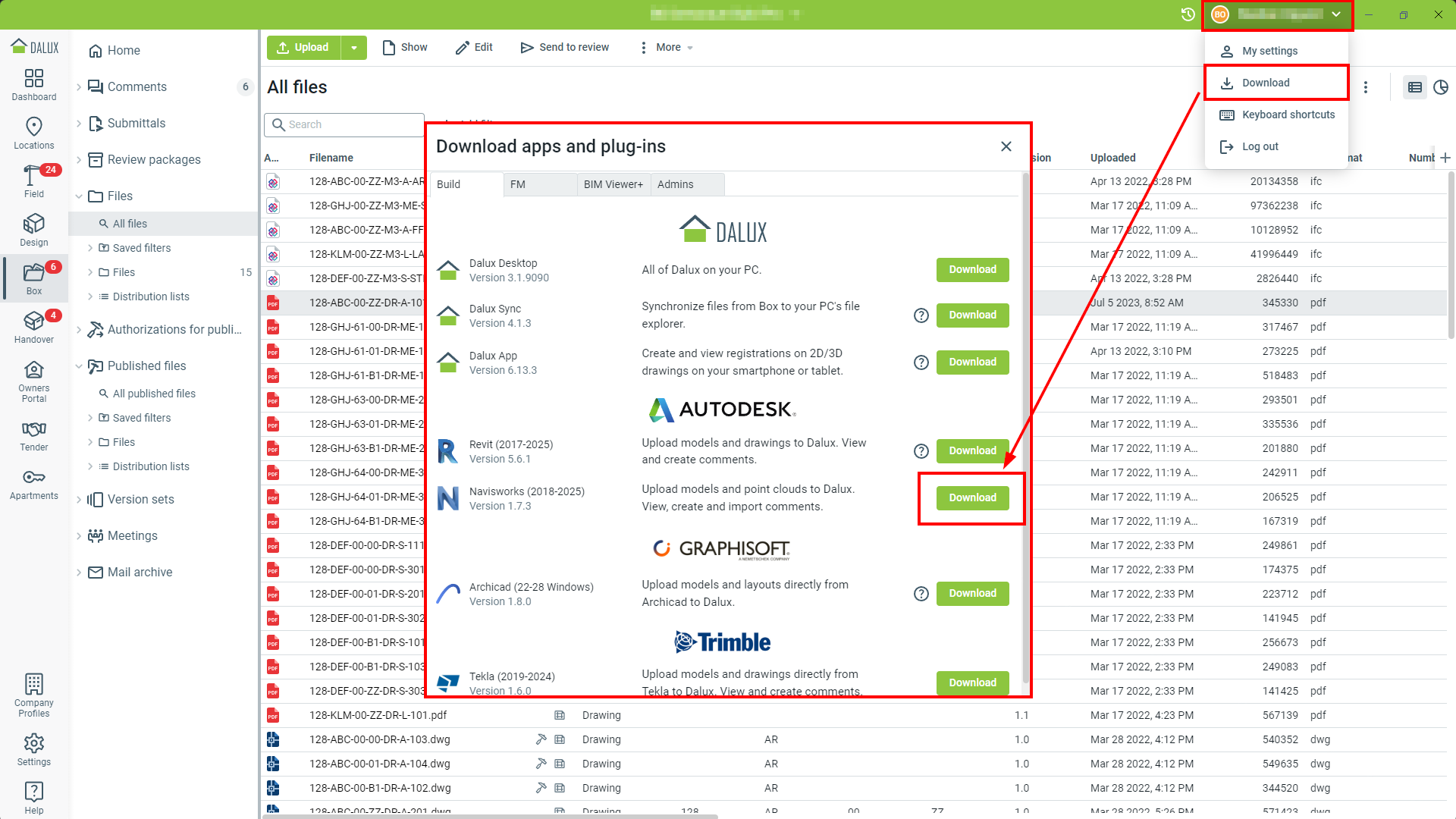

Kui olete oma projektis veebis sisse loginud, leiate pistikprogrammi liikudes

Klõpsake oma nimelLaadi alla.

Leiate praeguse Navisworksi plugina Autodesk sektsioonist:

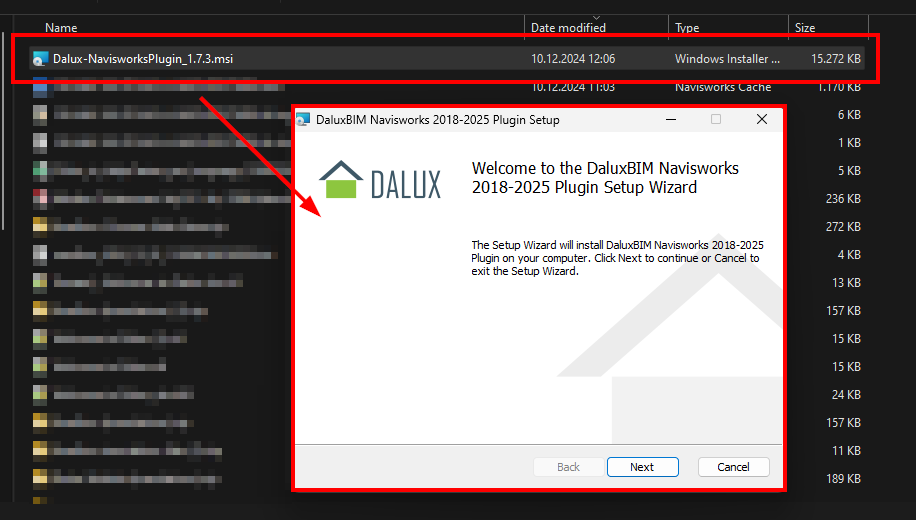

Kui olete MSI fail alla laadinud, avage see ja järgige installiviisardi juhiseid:

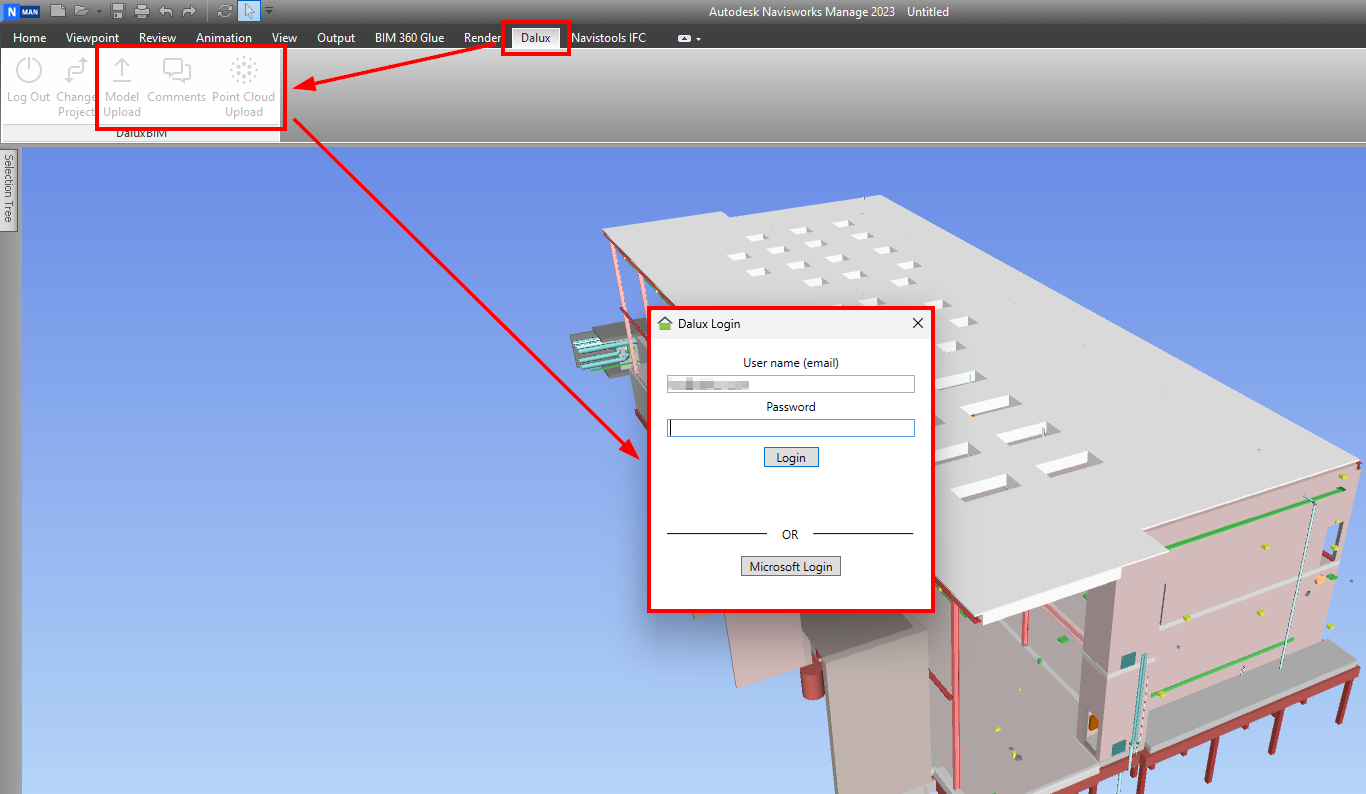

Leiate Daluxi plugina tööriistaribalt Daluxi vahekaardi alt. Kui klõpsate kas Mudeli üleslaadimine, Kommentaarid või Punktipilve üleslaadimine, palutakse teil oma Daluxi kontoga sisse logida. Logi sisse oma Daluxi kontoga:

Projekti muutmine

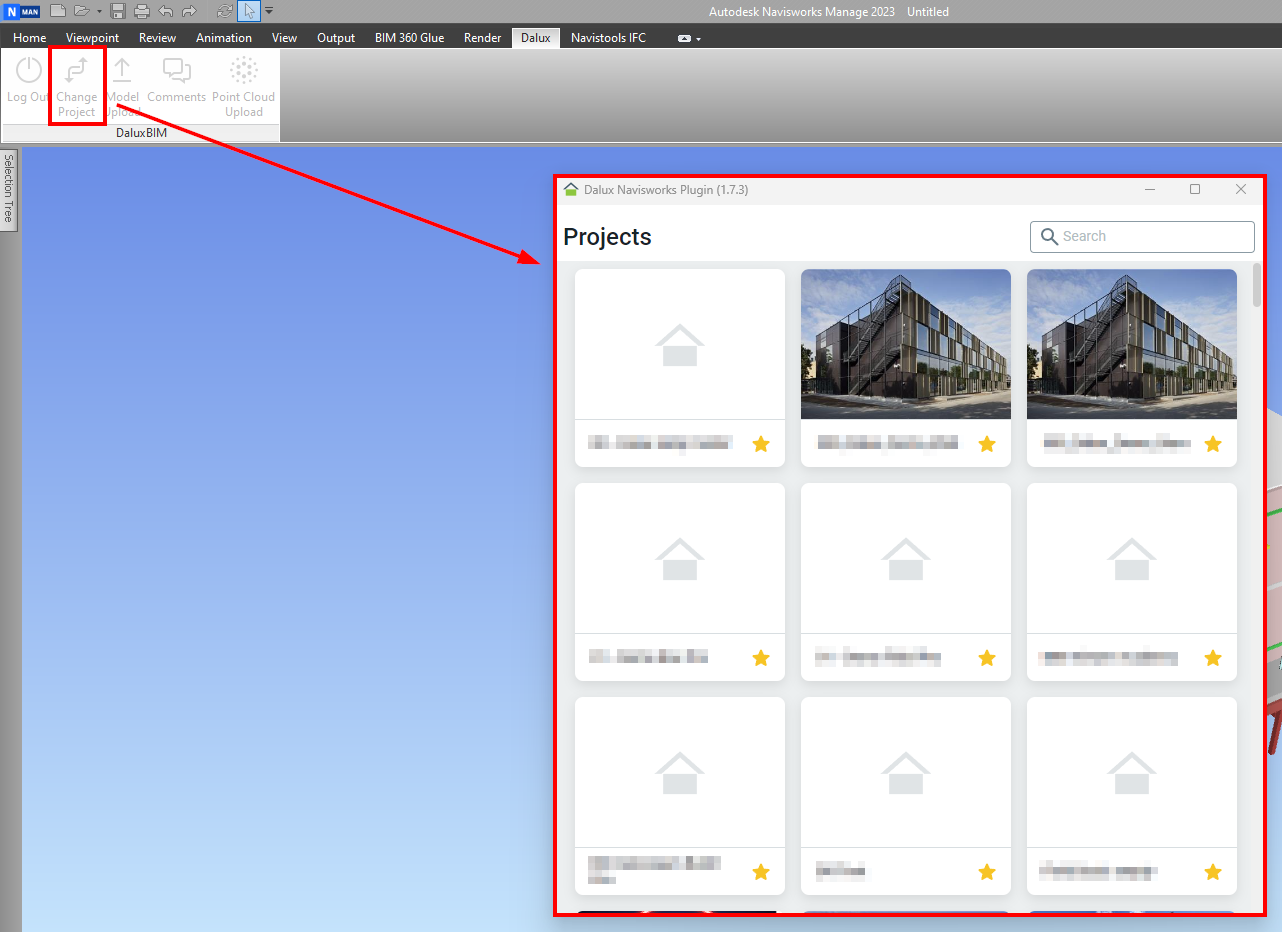

Kui teil on juurdepääs mitmele Daluxi projektile, saate valida projekti, mille kallal praegu töötate, klõpsates Muuda projekti.

Kuidas kasutada pistikprogrammi

Loo uus kommentaar

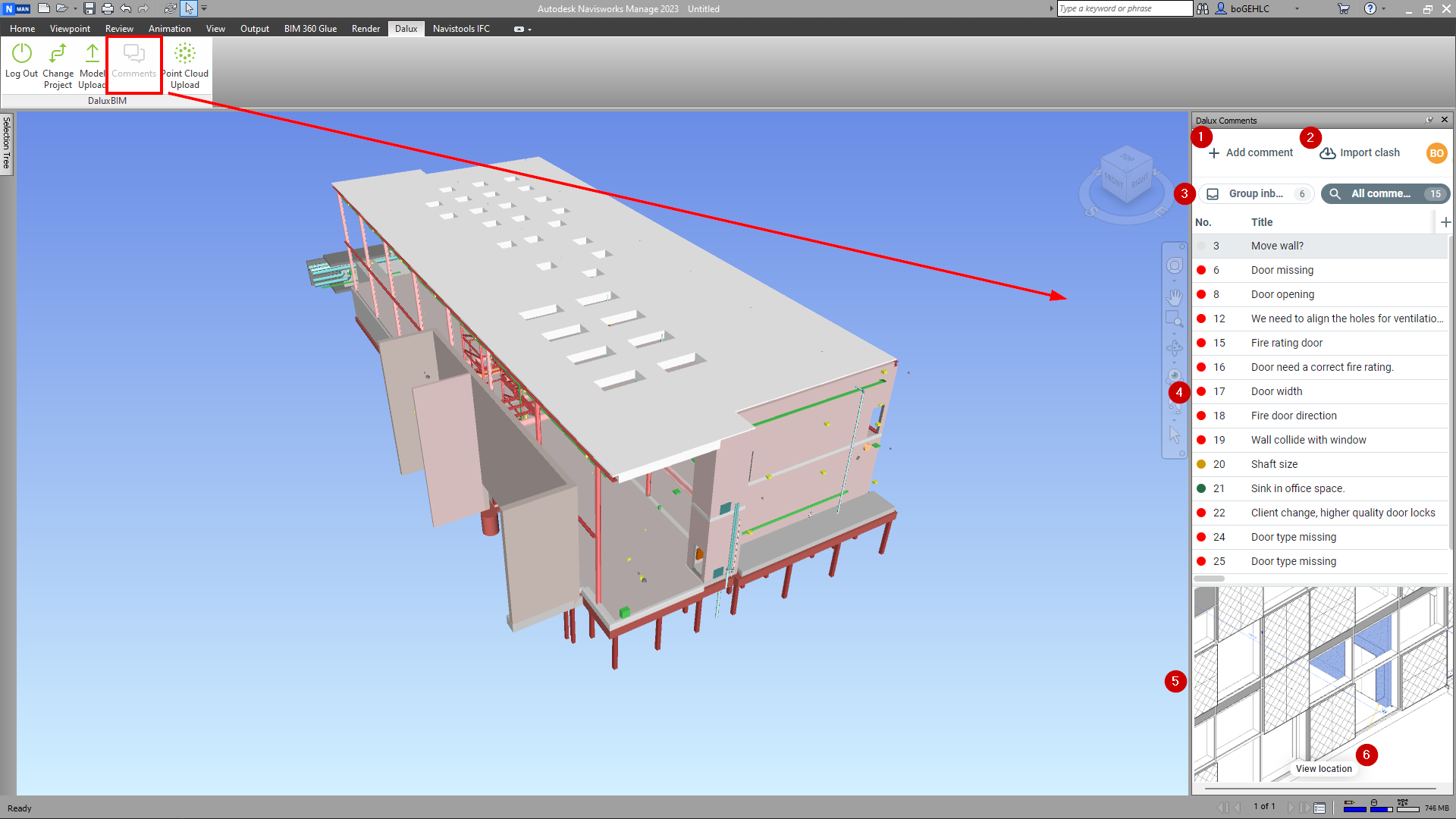

Klõpsates Kommentaarid, annab pistikprogramm teile juurdepääsu kõigile Daluxi projektis olevatele kommentaaridele.

Selles vaates saab

1. Loo uus kommentaar,
2. Impordi kattuvused,
3. Lülitu oma Rühma postkasti ja Kõik kommentaarid vahel,
4. Vaata ja ava kõik kommentaarid oma projektis,
5. Vaata valitud kommentaari eelvaadet ja
6. Hüppa otse valitud kommentaari asukohta, kui see on loodud 3D-s.

Uue kommentaari loomiseks valige Lisa kommentaar ja looge uus kommentaar samamoodi nagu otse Daluxis. Valige tüüp, suhtluskanal, vastutus ja muu teave:

Vaata ja redigeeri kommentaare

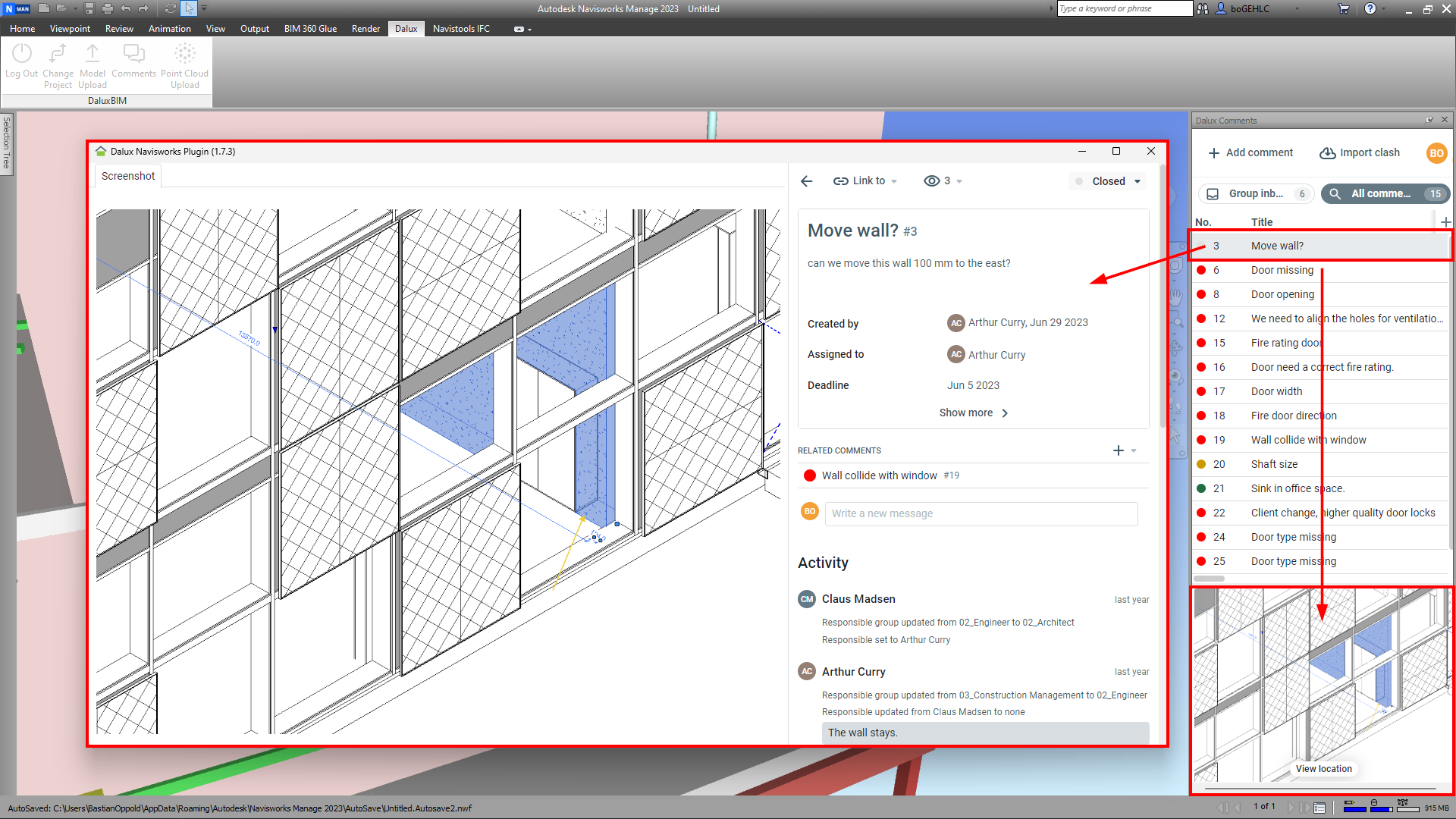

Olemasolevate kommentaaride vaatamiseks saate valida oma Rühma postkasti või Kõik kommentaarid ja valida kirje. Näete eelvaadet allosas. Kommentaari avamiseks täisekraanil ja kogu sellega seotud teabe kuvamiseks topeltklõpsake lihtsalt loendis oleval kommentaaril.

Selles aknas saate kommentaari redigeerida või vastata, ja isegi sulgeda selle, kui probleem on lahendatud ja teil on õigus seda teha.

Klõpsake eelvaates 'Vaata asukohta', et liikuda otse elemendi juurde. See töötab ainult siis, kui Dalux suudab leida märgistatud elemente mudelis, mis on praegu Navisworksis avatud.

Impordi kattuvus

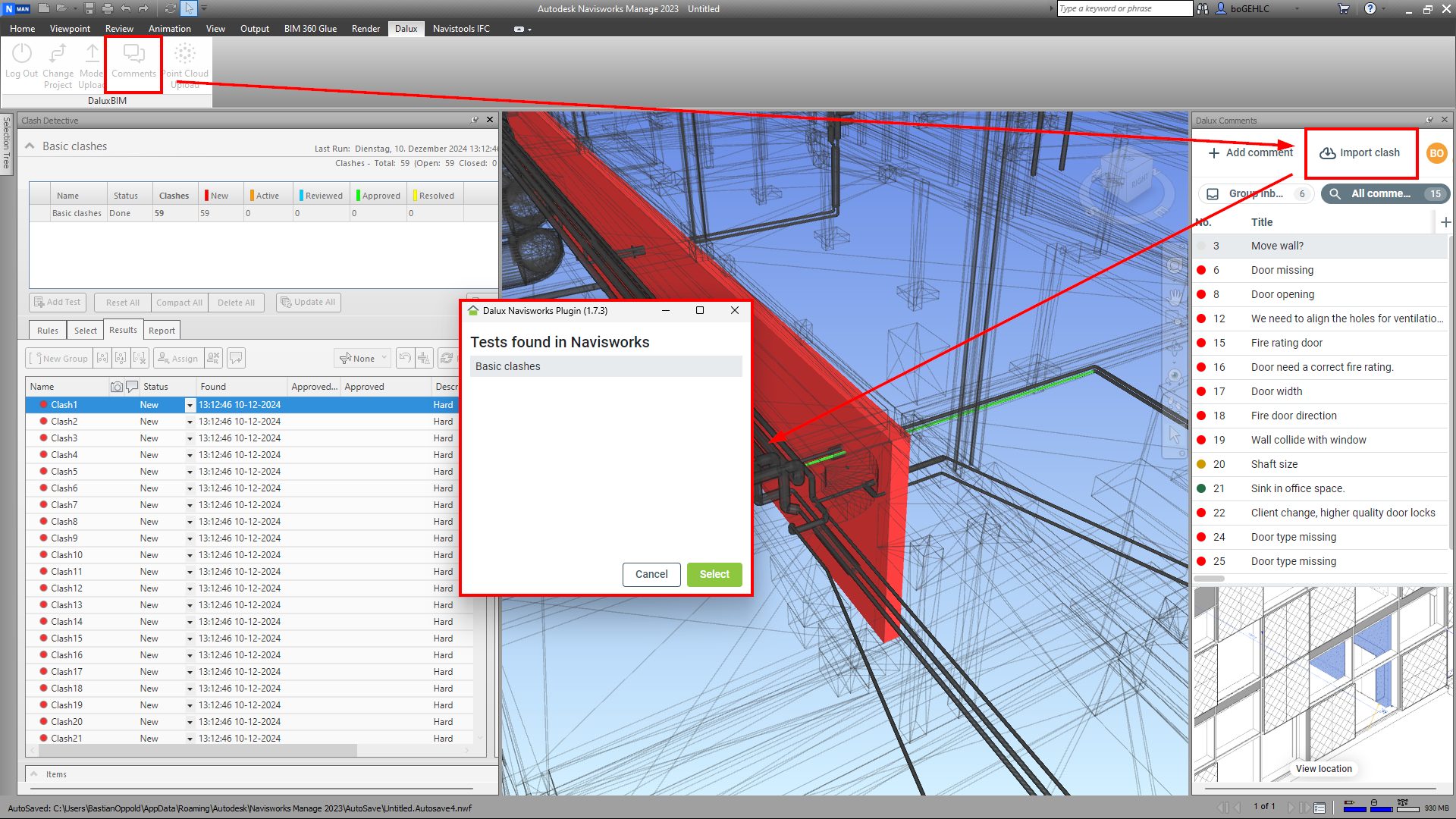

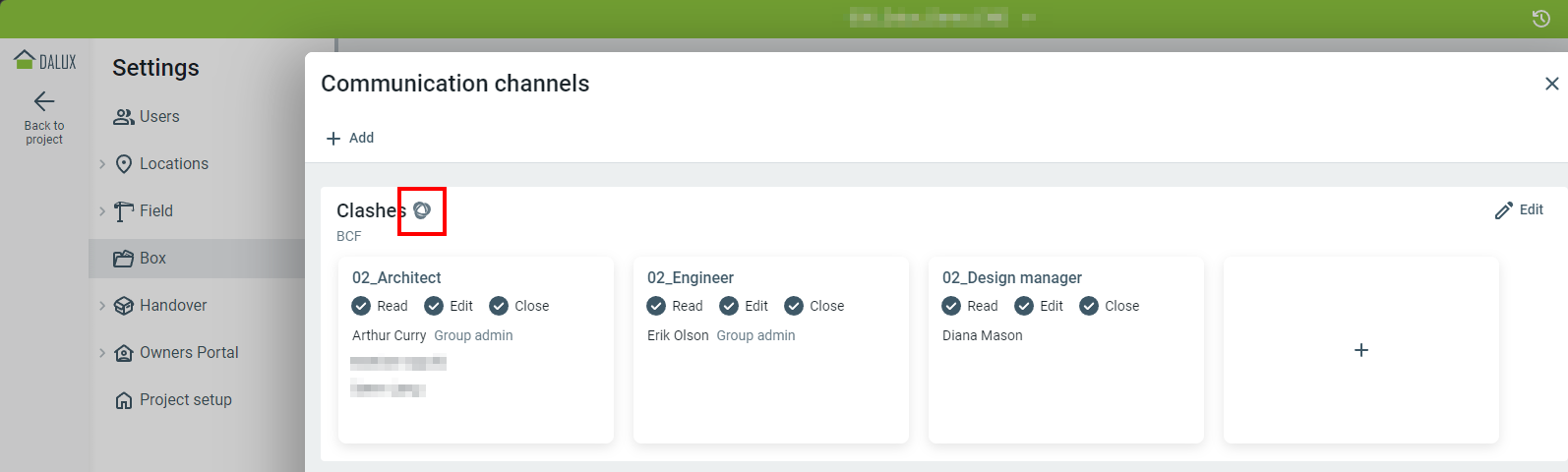

Kui teete oma mudelites Navisworksis teste, näiteks kattuvusi, saate saadud probleemid otse Daluxi üles laadida ja neid vastutavate projekteerijatega koordineerida. Selleks klõpsake

KommentaaridImpordi kattuvusValige oma test.

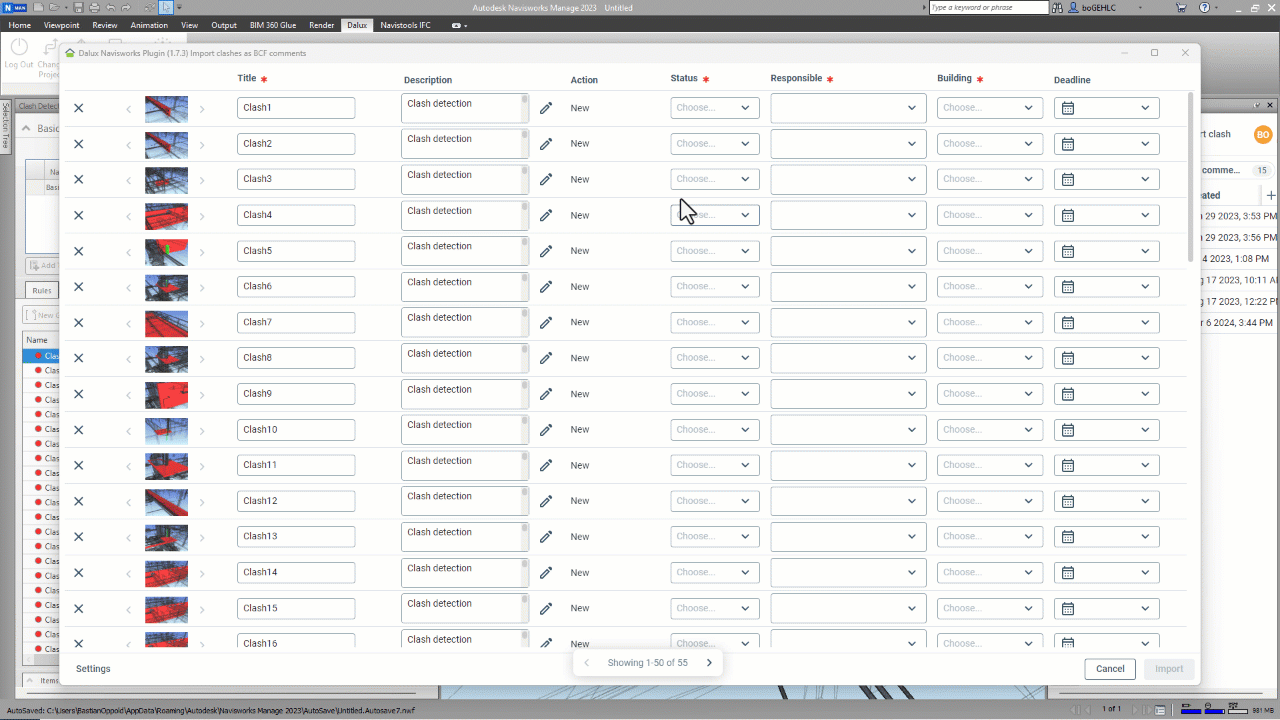

Pistikprogramm töötleb probleemid ja võimaldab teil täita teavet nagu kommentaare luues.

Kõigi probleemide korraga redigeerimise hõlbustamiseks saate määrata väärtuse ühte andmeväljadest ja lohistada alla esiletõstetud välja paremas alanurgas asuvat rohelist valikut.

Teise võimalusena saate väärtused kaardistada, kui need on samad kõigi probleemide jaoks.

Minge valikusse 'Sätted' ja valige, millise Navisworksi väärtusega soovite Daluxi väärtust kaardistada. Klõpsake 'Salvesta', et määrata see väärtus kõigile probleemidele.

Kokkupõrked, mida pole varem pluginaga üles laaditud, luuakse Daluxis uueks. Kui uuendate olemasolevaid kattuvusi, avastab Dalux selle ja uuendab kommentaare vastavalt, mitte ei loo uusi kommentaare.

Laadi punktipilv üles

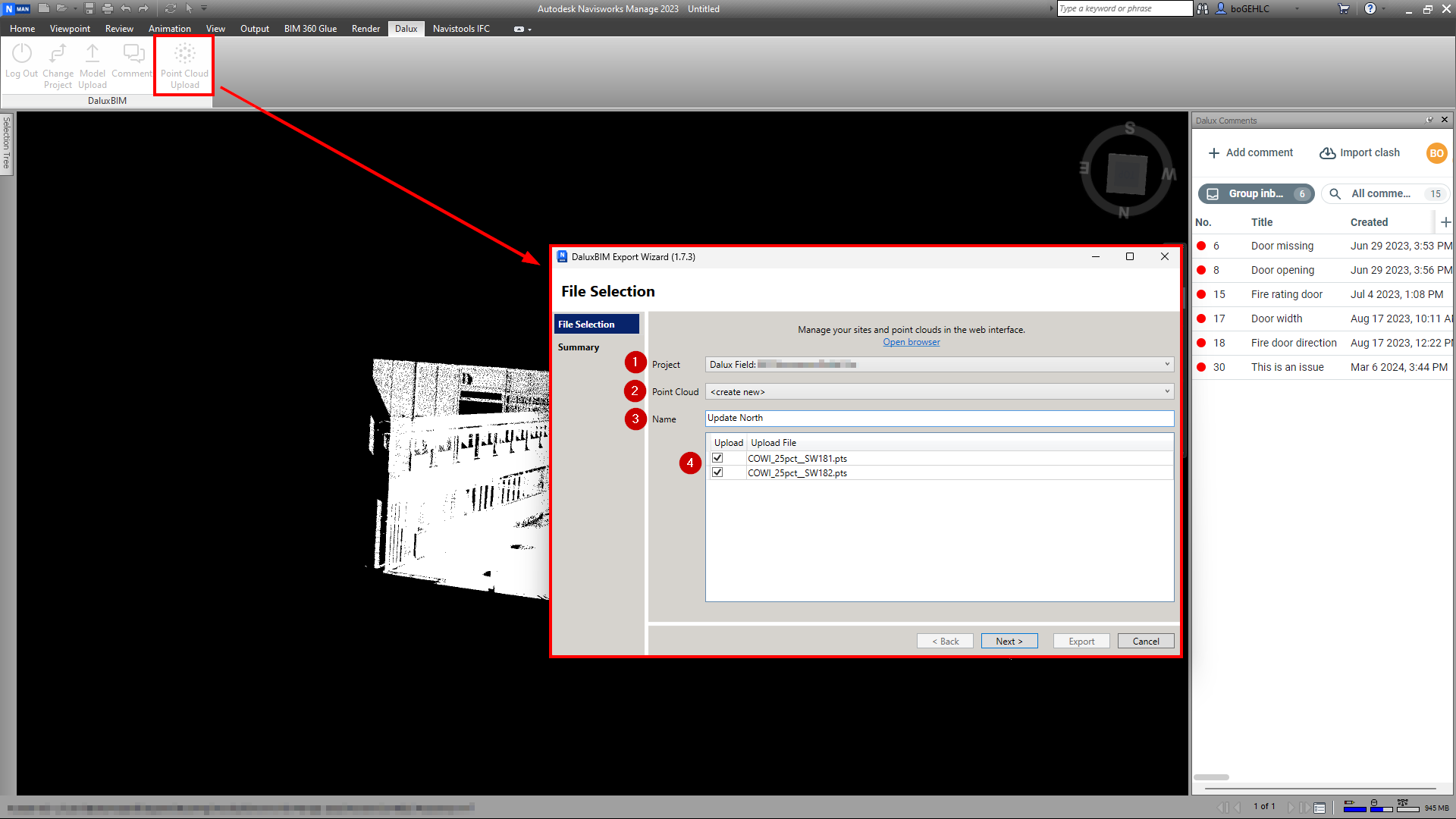

Samuti saate kasutada Navisworksi pistikprogrammi, et laadida punktipilvi oma Daluxi projekti. Selleks klõpsake Punktipilve üleslaadimine.

Seejärel järgige neid samme:

1. Projekt: Valige, millisesse projekti soovite punktipilve üles laadida.
2. Punktipilv: Valige, kas lisada uus punktipilv või asendada olemasolev.
3. Nimi: Kui soovite lisada uue punktipilve, valige sellele nimi.
4. Valige failid, mida soovite üles laadida uue punktipilvena.
5. Järgmine
6. Kokkuvõte: Veenduge, et teie sätted on õiged.
7. Ekspordi

Pange tähele, et iga üleslaadimisega luuakse täpselt üks punktipilv. Kui olete valinud mitu faili, ühendatakse need Daluxis üheks punktipilveks.

Pärast failide töötlemist Daluxis saate neid igal ajal vaadata brauseris või Daluxi töölauarakenduses.
