Selles artiklis saad lugeda BIM-andmete failidest ja nende kasutamise kohta Daluxis.
BIM-andmete failidega saad lisada Daluxis BIM-mudelitele atribuute ja atribuudi väärtusi ilma välise tarkvara vajaduseta. See võimaldab projekti erinevatel osapooltel lisada mudeli objektidele teavet, nt tulepüsivusklassi/specifikatsioone otse Daluxis.
Kuidas luua BIM-andmete faili
Kasutaja õigused
BIM-andmete faili saavad luua projekti administraatorid ja projekti planeerimise juhid. Need on saadaval ainult Dalux Box Pro-s. BIM-andmete faile pole vaja aktiveerida.
Atribuutide väärtuste lisamiseks BIM-andmete faili on vaja kirjutamisõigust kaustas, kuhu fail on salvestatud.

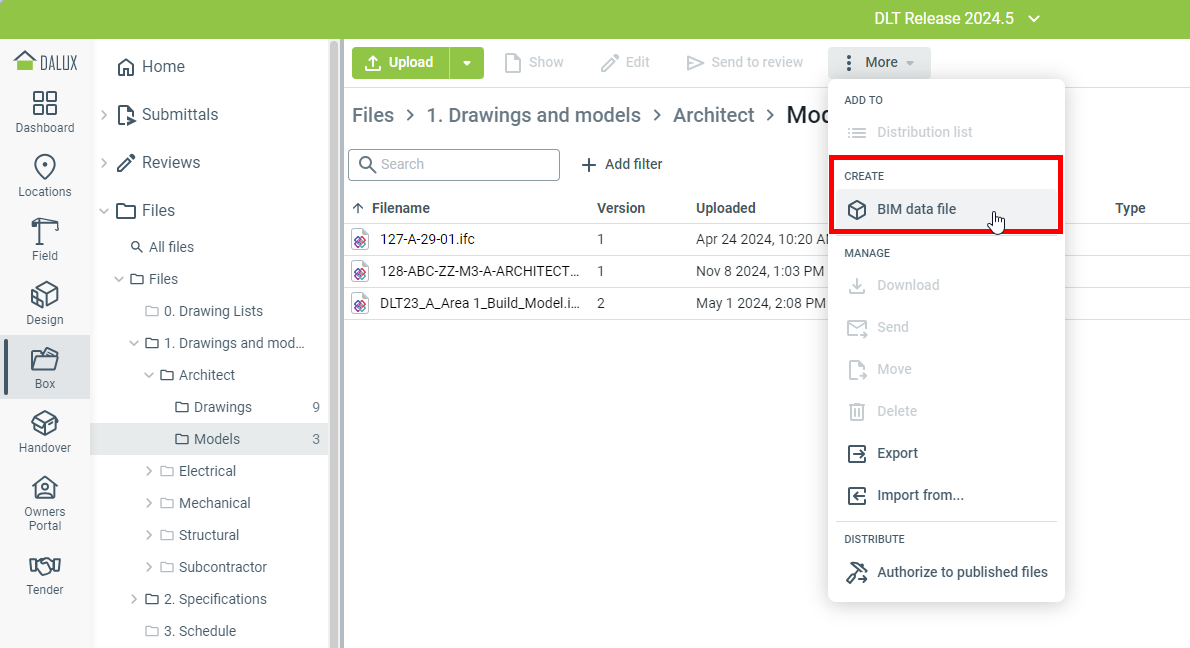

BIM-andmete faili loomiseks minge:Box
Kõik failid või konkreetne kaust
Rohkem
BIM-andmete fail.
Tehniline teave
Sa saad luua BIM-andmete faili ainult siis, kui:
- Sinu ehitis on Asukohtadesse avaldatud
- Sinu ehitisel on 3D mudel(id)
Kui kasutad nõutud faili nimetamise malle, peab BIM-andmete faili nimi vastama faili nimetamise malli nõuetele.
Anna failile nimi ja vali kaust, kuhu fail salvestada. Kui lood BIM-andmete faili konkreetsest kaustast, salvestatakse see automaatselt sellesse kausta.

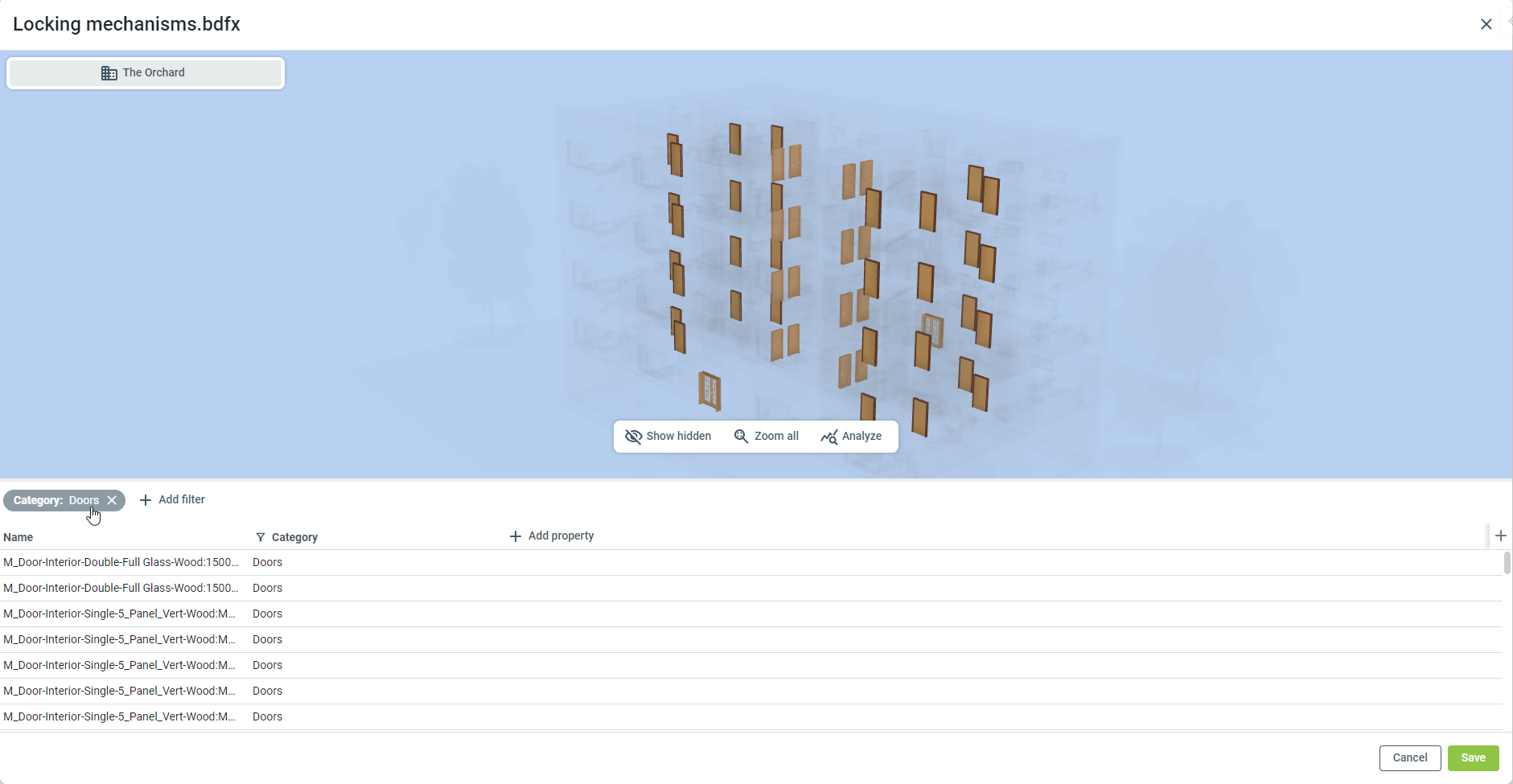

Avaneb uus aken, kus valid ehitise, mille jaoks BIM-andmete faili lood. Kui ehitis on valitud, kuvatakse sinu 3D mudelid.
Filtrite ja atribuutide lisamine BIM-andmete faili
Saad kasutada filtreid, et kitsendada, millistele mudeli elementidele soovid atribuuti lisada. Filter salvestatakse BIM-andmete faili.
Kui soovite õppida rohkem filtrite kasutamise kohta asukohtades, saate lugeda selle artikli: Filtrid ja visualiseerimine asukohtades.

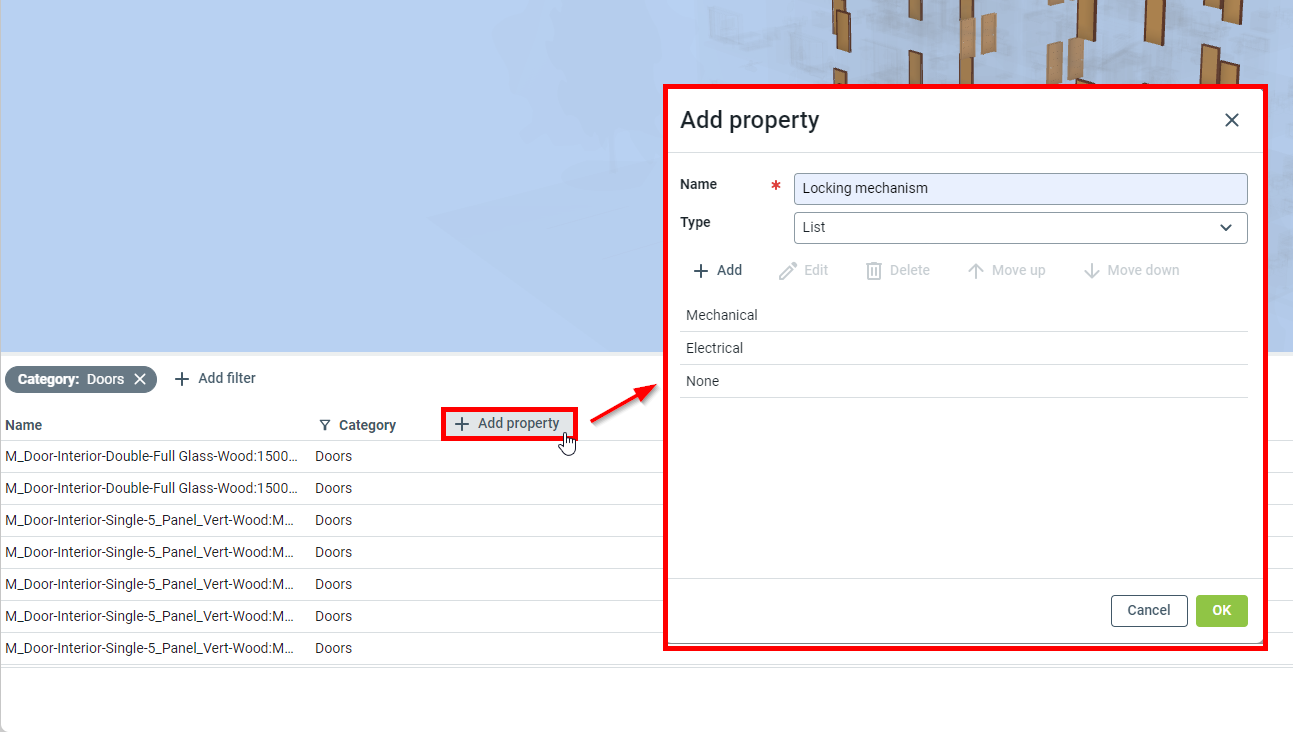

Klõpsake Lisa atribuut loendis, et alustada uue atribuudi lisamist.
Atribuudi lisamisel pead esmalt andma nime ja seejärel valima, milline tüüp atribuutil peab olema. Saad valida:
- Tekst: Tekstiväli määramata kohandatud tekstile.
- Number: Ainult numbrite jaoks. Sa kirjutad kas täisarvusid või kümnendmurde. Kasutades numbritüüpi, saad lisada ka ühiku.
- Loend: Ettemääratud väärtuste loend, millest valida. Iga objekti jaoks saab valida ainult ühe väärtuse loendist.
Pärast vähemalt ühe atribuudi lisamist on BIM-andmete fail valmis täitmiseks. Vajuta 'Salvesta', et salvestada oma muudatused.
Tehniline teave
Kui atribuudid on BIM-andmete faili lisatud ja vajutad 'Salvesta', ei saa atribuute failist enam lisada, redigeerida ega eemaldada - ainult atribuudi väärtusi muuta. Kui vajate rohkem atribuute, peate looma eraldi faili.
Kui salvestad BIM-andmete faili, peab fail olema töödeldud enne, kui andmed Asukohtades nähtavad on.
Kuidas lisada atribuudi väärtusi BIM-andmete faili
Kasutaja õigused
Atribuutide väärtuste lisamiseks BIM-andmete faili on vaja kirjutamisõigust kaustas, kuhu fail on salvestatud. Projekti administraatorid ja projekti planeerimise juhid saavad samuti lisada BIM-andmete failile atribuudi väärtusi.
BIM-andmete faili omadusväärtuste lisamiseks leidke fail esmalt üles Box.
Valige fail ja topeltklõpsake või klõpsake Näita, et see avada.

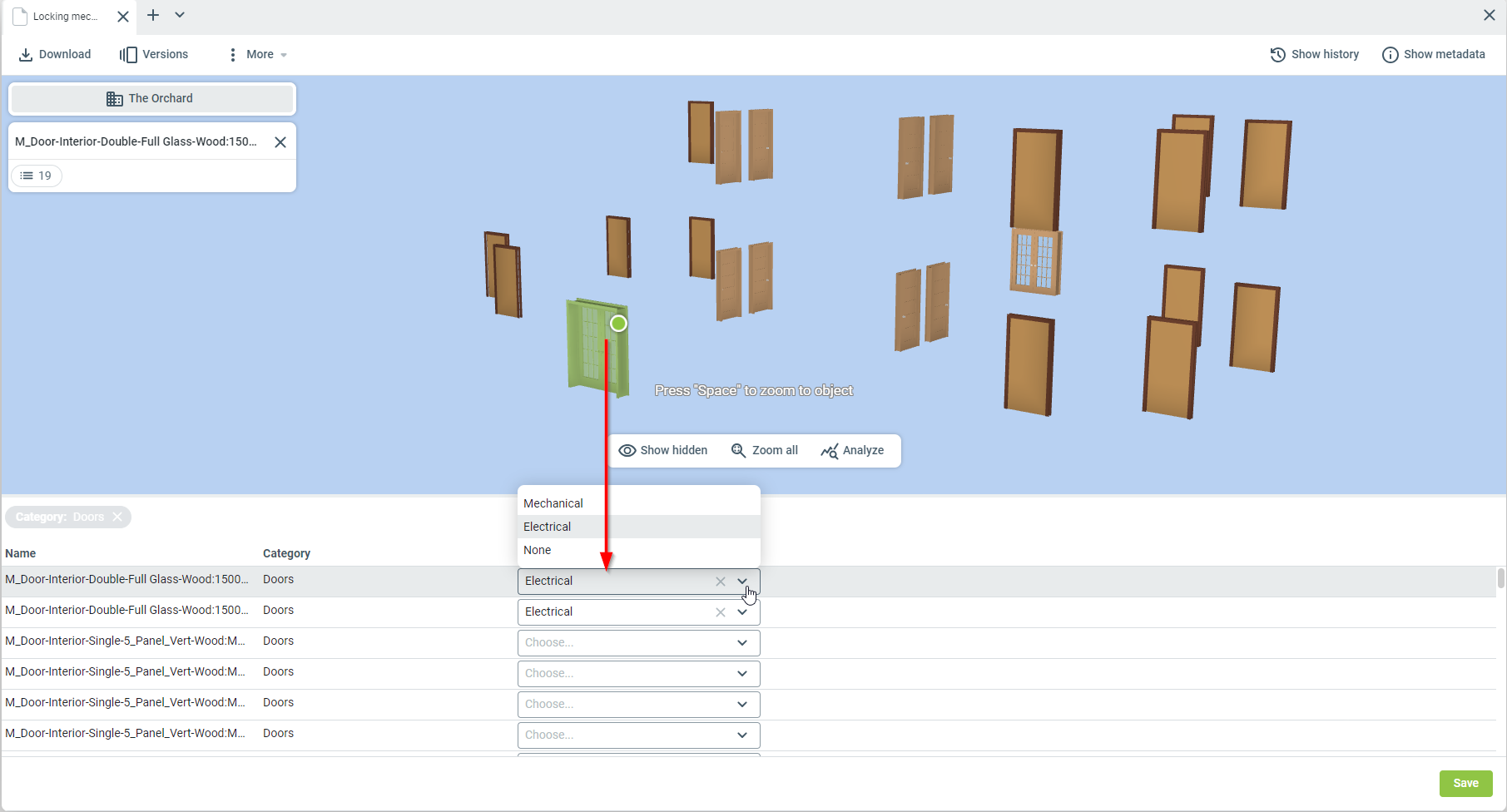

Kui klõpsad BIM Vieweris objektil, tõstetakse vastav objekt loendis esile. Kui klõpsad loendis real, tõstab BIM Viewer automaatselt vastava objekti esile ja suumib sellele.

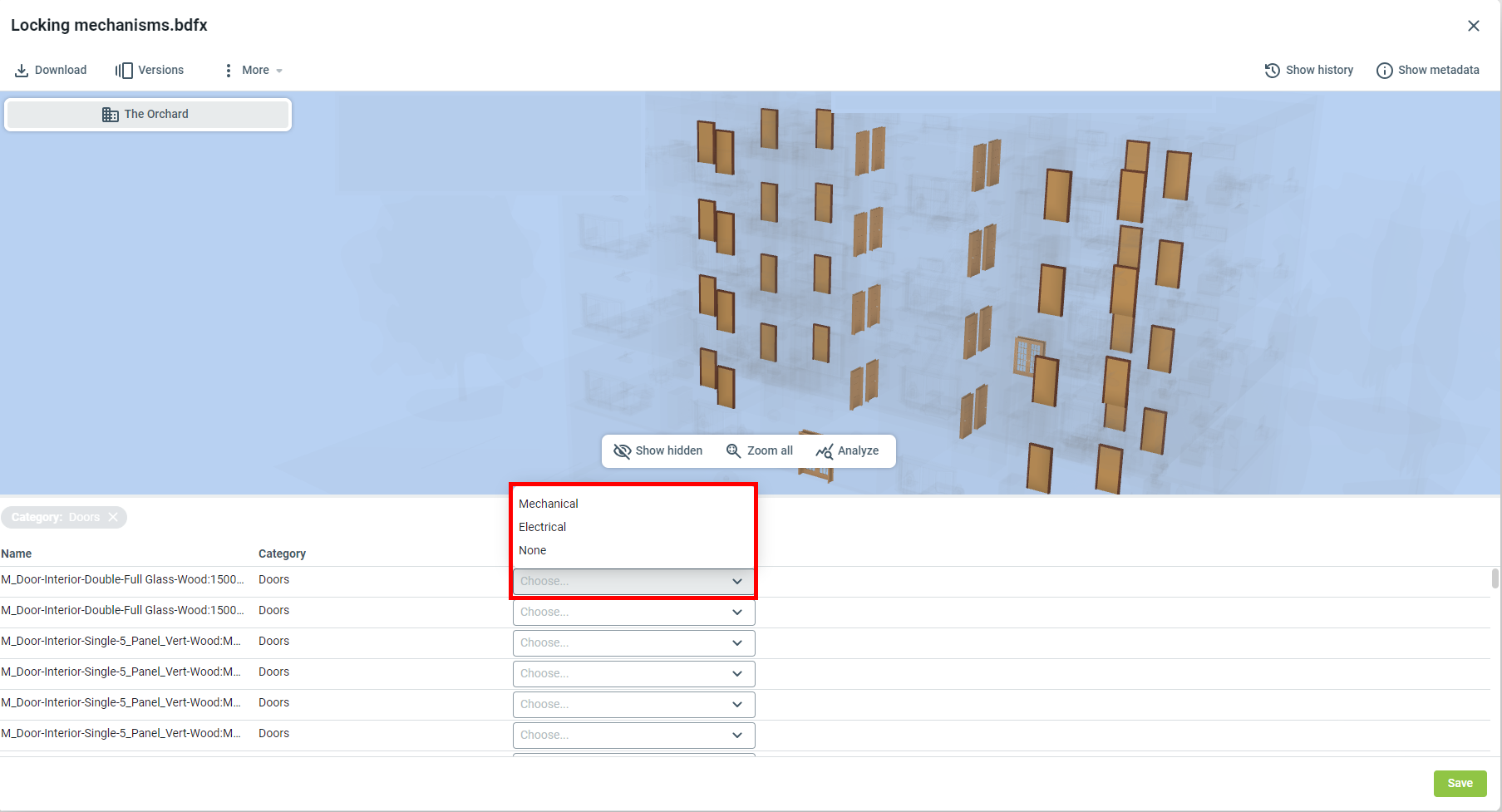

Saad täita atribuudi väärtused, sisestades väärtused (teksti ja numbrite puhul) või valides väärtuse eelmääratud loendist.
Kui oled lisanud atribuudi väärtused, ära unusta vajutada 'Salvesta'.
Märkus
Kui salvestad BIM-andmete faili, peab see olema töödeldud enne, kui andmed Asukohtades kättesaadavad on. Võib veidi aega võtta, enne kui need muudatused kättesaadavaks muutuvad. Kui sa oma muudatusi ei näe, oota veidi aega ja proovi hiljem uuesti.

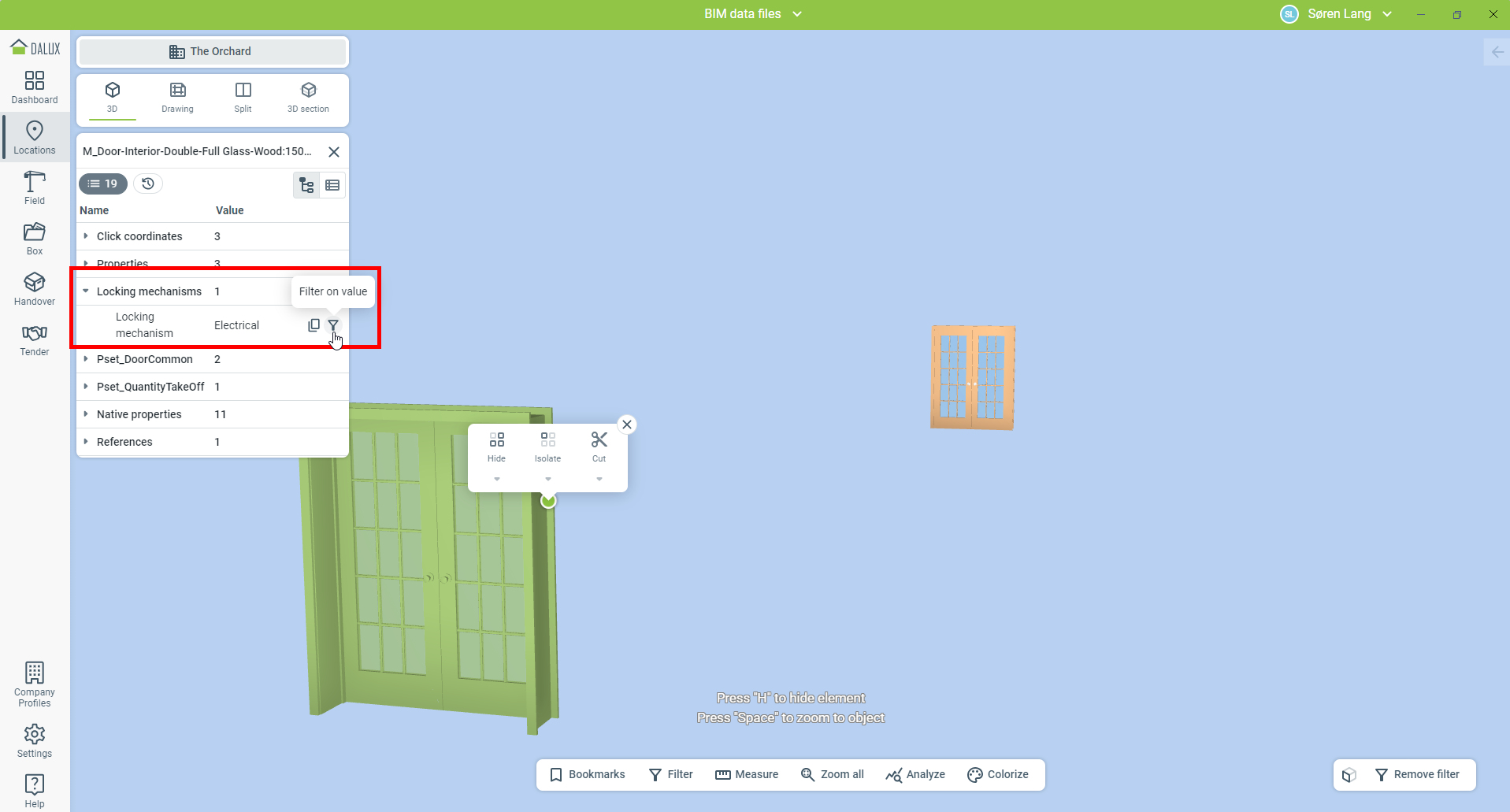

Kui fail on töödeldud, on atribuudid ja väärtused Asukohtades nähtavad. Sa saad otsida ja kasutada filtreid BIM-andmete faili atribuutide jaoks, nii nagu oma mudeli teiste atribuutide puhul.
Loe edasi
Kui soovite õppida rohkem filtrite kasutamise kohta asukohtades, lugege seda artiklit: Filtrid ja visualiseerimine asukohtades.
