See artikkel käsitleb, kuidas navigeerida mudeleid ja jooniseid Daluxi töölaua rakenduses. Õppides, kuidas oma 3D-mudelis kõige paremini liikuda, leiate otsitava teabe kiiresti.
Soovitame kasutada Dalux töölauarakendust, kui töötate keerukate mudelitega, sest see võimaldab teie arvutil kasutada rohkem ressursse kui veebibrauser.
Kui kasutate Daluxi mobiilis, saate selles artiklis õppida, kuidas 3D-s navigeerida: Navigeerimine asukohtades mobiilis.
Kuidas pääseda joonistesse ja navigeerida Asukohtades
Projektis olevatele 3D-mudelitele pääsemiseks minge esmalt külgribal Asukohad.
Dalux avab BIM Vieweri automaatselt viimati kasutatud vaates.

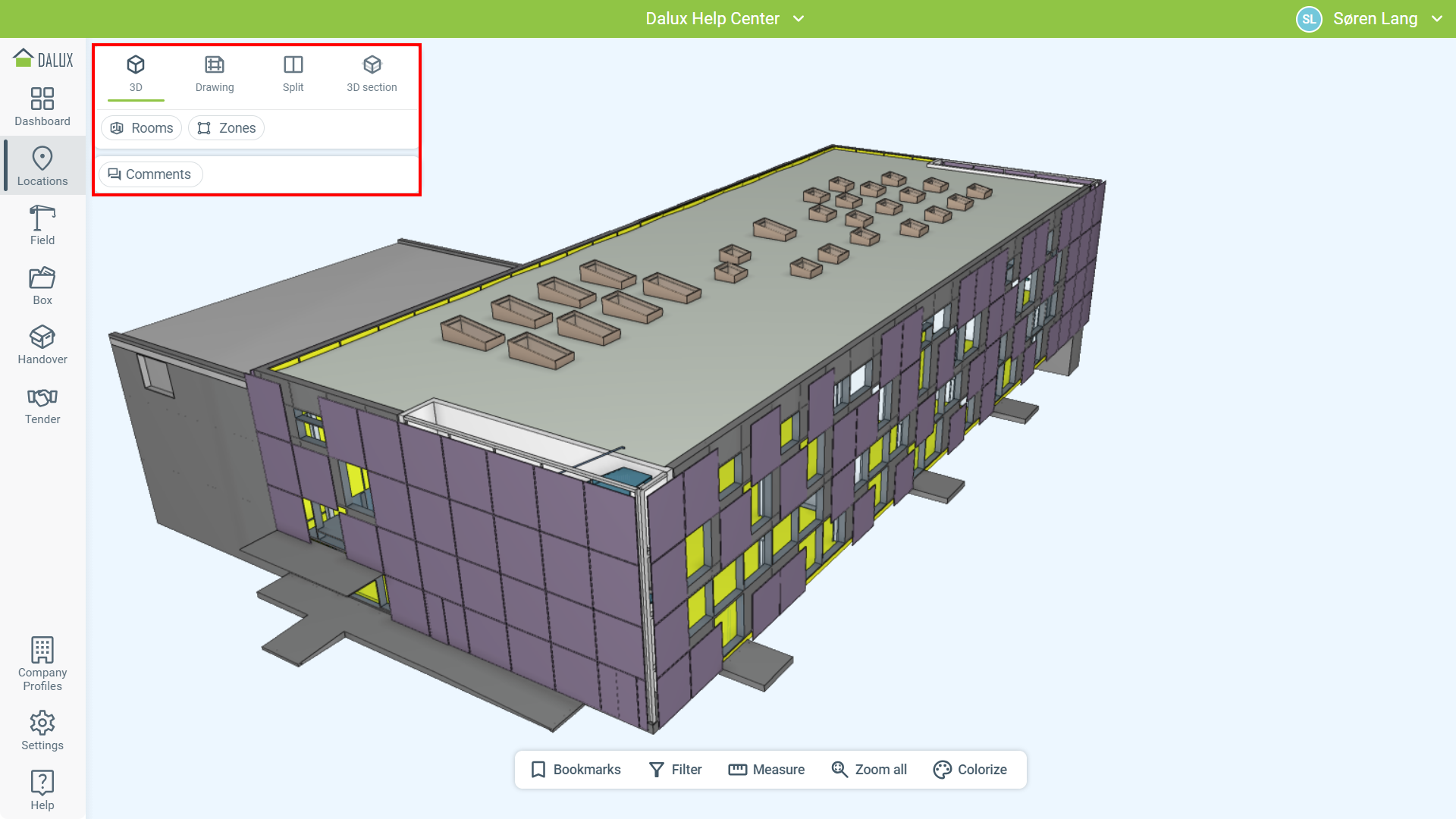

Tööriistaribal saate vahetada erinevate vaadete vahel:
-
3D - Täisekraanil 3D-navigatsioon, mis võimaldab liikumist kõigil telgedel
-
Joonis - Ainult 2D-vaade ehitisele lisatud jooniste jaoks
-
Poolita - Jagatud vaade 3D ja 2D vahel, kus saate kasutada 2D-joonist 3D-s liikumiseks
-
3D sektsioon - 3D vaade automaatse lõiguga, mis põhineb teie tasanditel või vertikaalsetel kaardistustel mudelis
Vaated on allpool üksikasjalikult kajastatud.
3D-vaate kasutamine

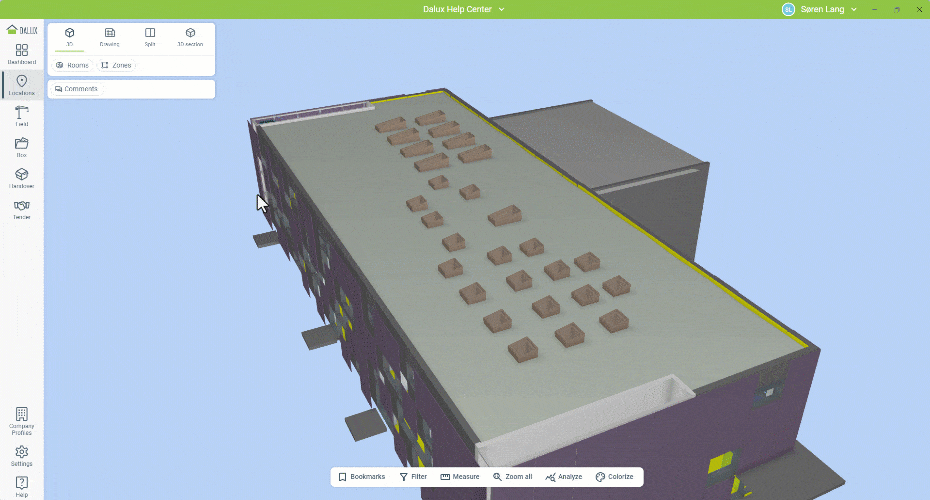

3D vaade on täisvaade, mis võimaldab teil mudelis vabalt liikuda. See vaade on kasulik teabe kogumiseks mudeli elementidest või kommentaaride lisamiseks 3D-s.
3D-s liikumine kasutab hiirt, klaviatuuri või nende kombinatsiooni.

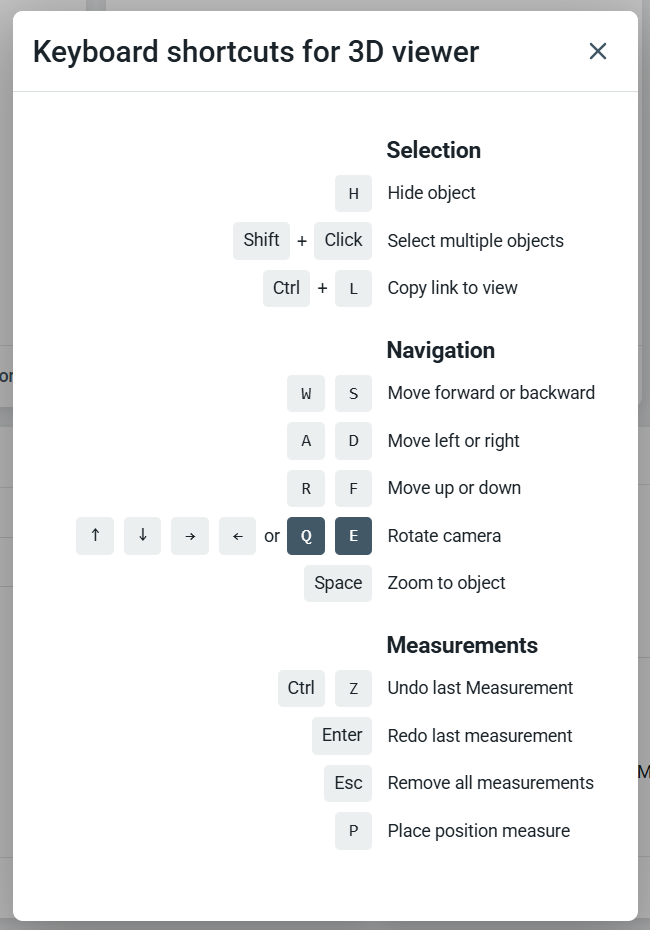

Näete mõningaid kasulikke otseteid, klõpsates paremas ülanurgas oma nimele ja seejärel Klaviatuuri otseteed.
Soovitame nendega tutvuda, kuna need aitavad mudelis liikuda. Saate kasutada ka hiirt, et liigutada kaamerat suuremate vahemaade taha.
- Klõpsake ja hoidke all vasakut hiireklahvi ning lohistage, et kaamerat pöörata
- Klõpsake ja hoidke all paremat või keskmist hiireklahvi ning lohistage, et kaamerat liigutada
- Kerige hiireratast sisse ja välja suumimiseks
3D-vaates saate luua Kommentaare, kui funktsioon on lubatud ja teil on õiged load.
Te ei saa luua Field registreeringuid 3D-vaates. Peate kasutama Poolita vaadet. See on tingitud sellest, et registreeringute asukohad peavad olema seotud joonisega.
Nõuanded ja nipid
Kasutage hiirt suurte liikumiste jaoks ja klaviatuuri vaate täpsustamiseks. Hiire liigutused toimivad kõige paremini välisvaadetes või suurtes ruumides ning klaviatuurinavigatsioon on tõhus väiksemates ruumides.
3D-s liikumiseks kasutate hiirt, klaviatuuri või nende kombinatsiooni.
Joonise vaate kasutamine
Joonise vaade on ainult 2D ja näitab jooniseid, mis on lisatud ehitise tasanditele. Kui teil ehitises jooniseid ei ole, saate kasutada automaatseid tasemepõhiseid lõikejooniseid, mis põhinevad teie ehitise tasemete kõrgusel.

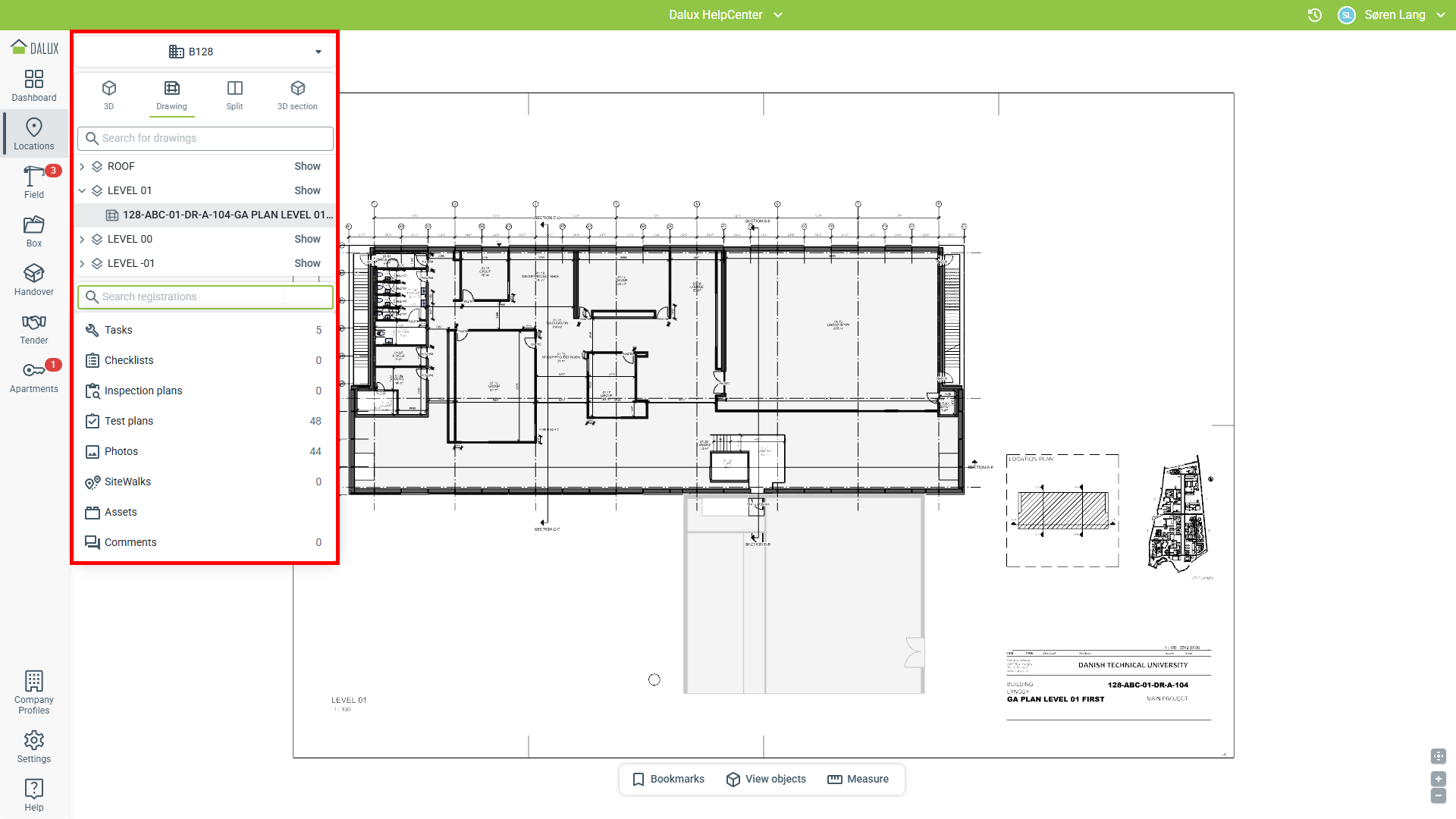

Joonise vaade näitab 2D-joonist ja menüüd. Menüüs saate valida, millist joonist kuvada.
Tasemed on tähistatud -ikooniga. Igal tasemel võib olla mitu joonist. Vajutades 'Näita' hüppate vaikimisi tasandi joonisele.
Kui projekt kasutab distsipliine ja alamdistsipliine, kuvatakse need kaustadena -ikooniga.
Nõuanded ja nipid

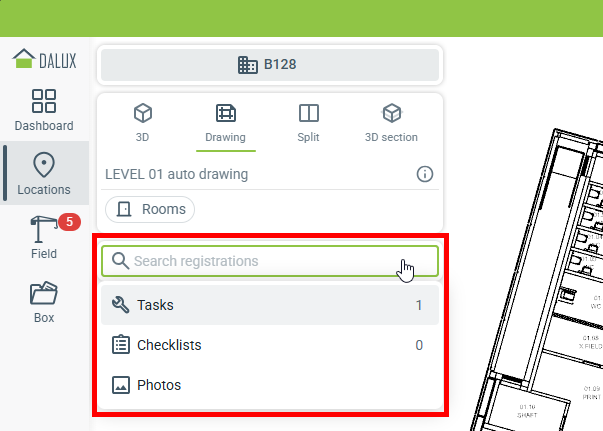

Kui te ei näe registreerimise tüübi paneeli, klõpsake otsinguväljal ja paneel kuvatakse.
Joonist vaadates Asukohtades saate:
- Klõpsake ja hoidke all vasakut hiireklahvi ning lohistage, et liikuda ringi
- Kerige hiireratast sisse ja välja suumimiseks (saate hoida all Ctrl-klahvi, et suumida väiksemate sammudega)
Kui klõpsate joonisel, saate hüpata selle asukoha 3D-vaatesse. See avab Poolita vaate.
Poolitatud vaate kasutamine

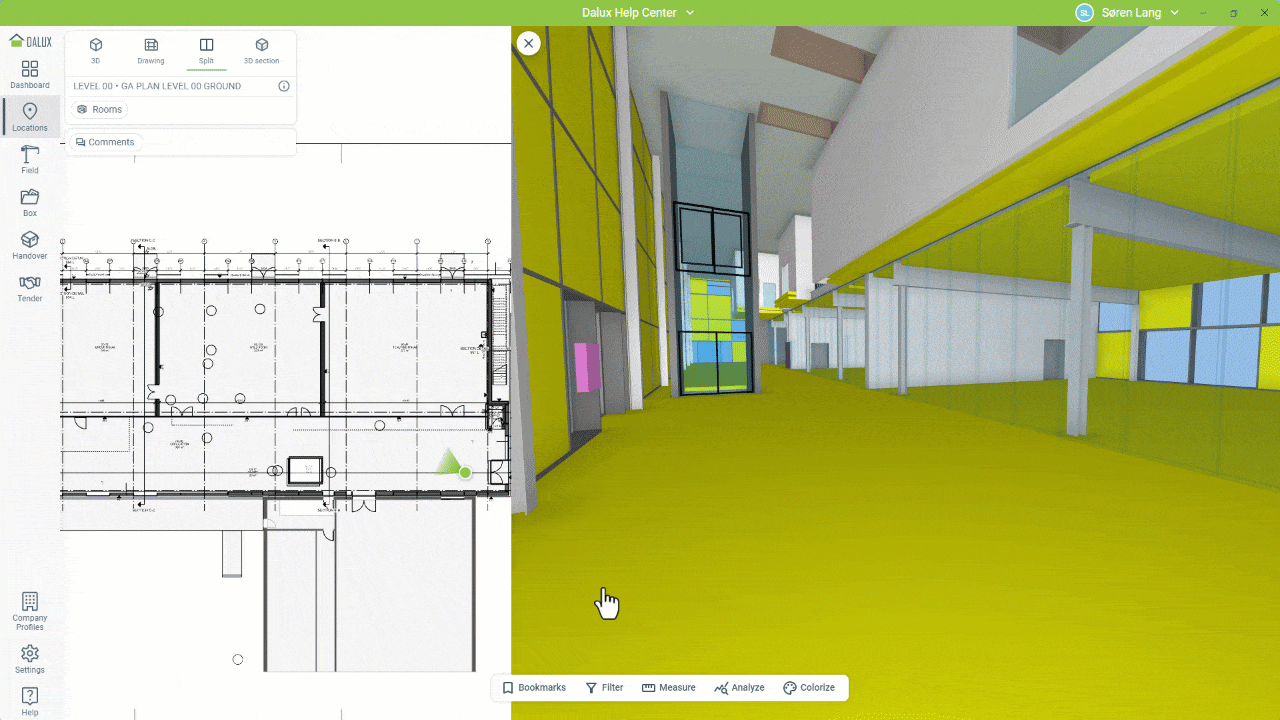

Split vaade võimaldab teil 3D mudelis hõlpsasti liikuda, klikkides 2D joonisele. Split-vaates saate siiski 3D-s ringi liikuda, kuid vaade on lukustatud praegusele tasemele. See tähendab, et te ei saa kaamerat üles või alla liigutada.
Saate jagatud vaates luua Field registreeringuid, klõpsates mudeli objektidel. Selle tegemisel salvestatakse 3D-asukoht registreeringusse.
Sarnaselt Joonise vaatele valite joonise menüüst.

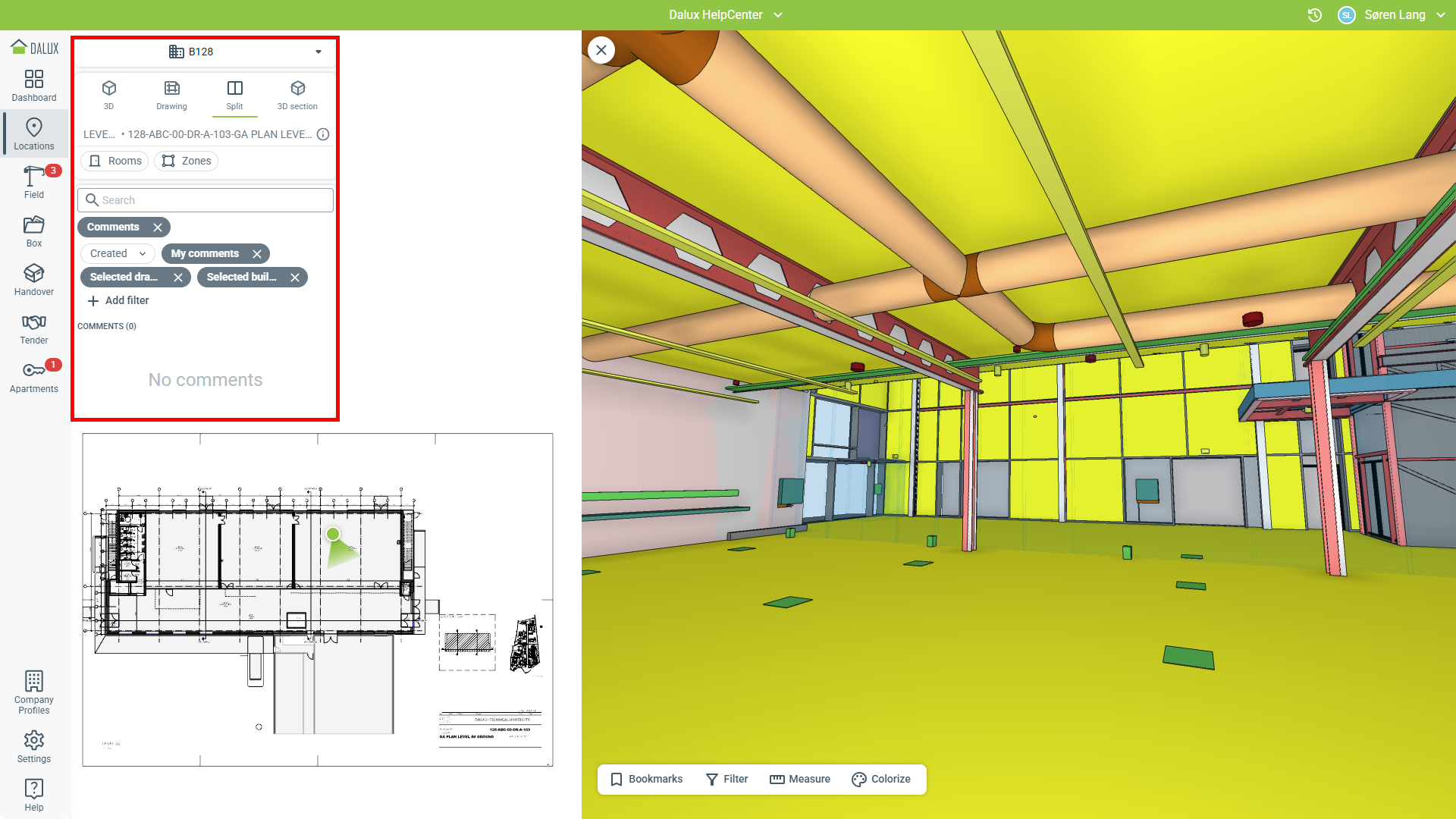

Poolita vaates näete oma praegust asukohta joonisel märgituna rohelise ringina. Kaamera suund kuvatakse samuti.
Jagatud vaates saate kasutada joonise akent, et:
- Klõpsake ja hoidke all vasakut hiireklahvi ning lohistage, et joonist ringi liigutada
- Kerige hiirerattaga sisse ja välja (Saate hoida all Ctrl, et suumida väiksemate sammudega)
- Klõpsake joonisel, et hüpata selle asukoha 3D-vaatesse
3D aknas on 3D navigeerimise klaviatuuri otseteed alati aktiivsed (te ei saa muuta kaamera kõrgust). 3D-s liikumine liigutab automaatselt asendimarkerit joonisel.
Split vaade on suurepärane, et liikuda mudeli ühel tasemel ning nõuab 3D-s vähem keerulist navigeerimist.
Kasutades 3D sektsioonivaadet

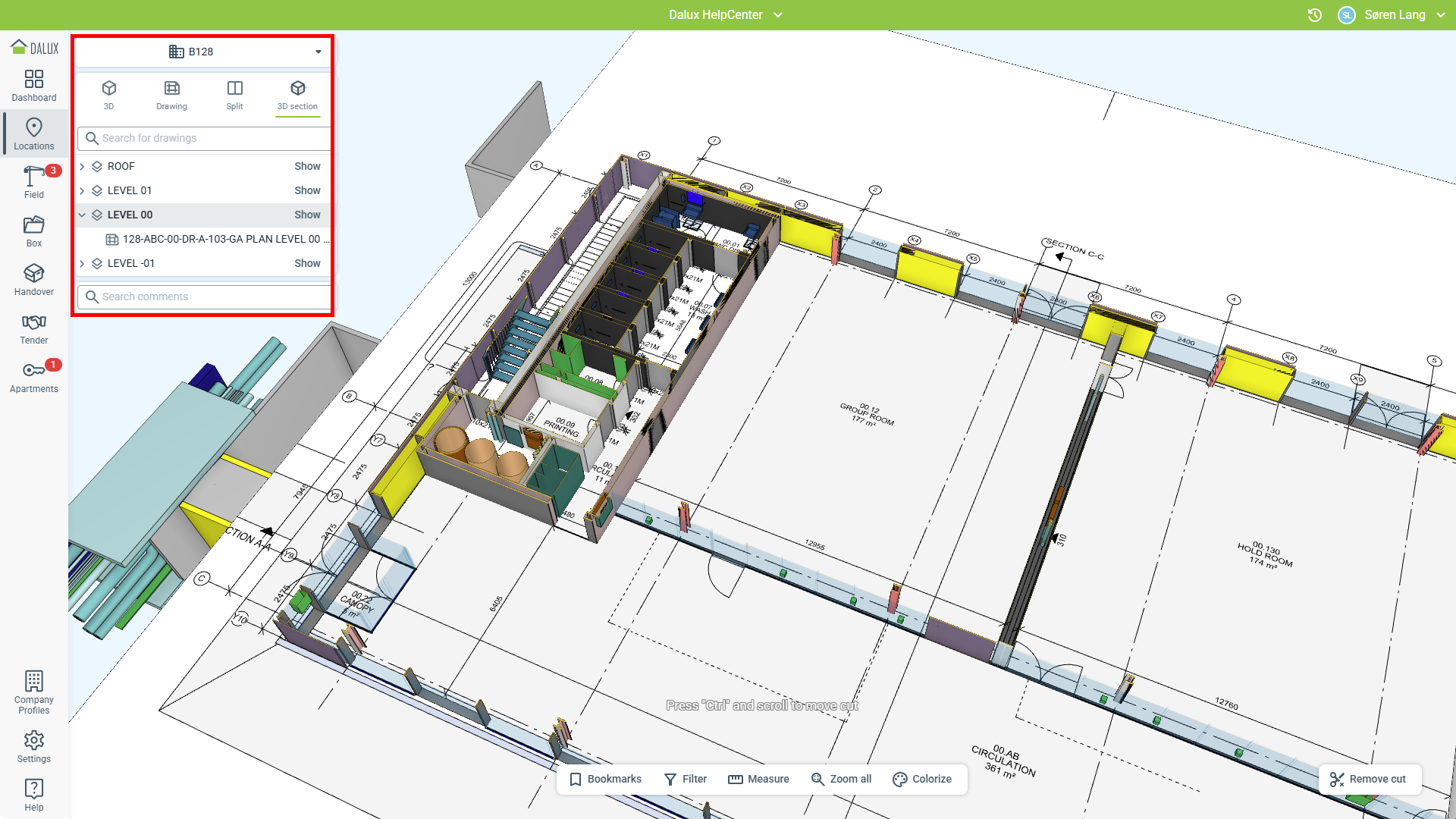

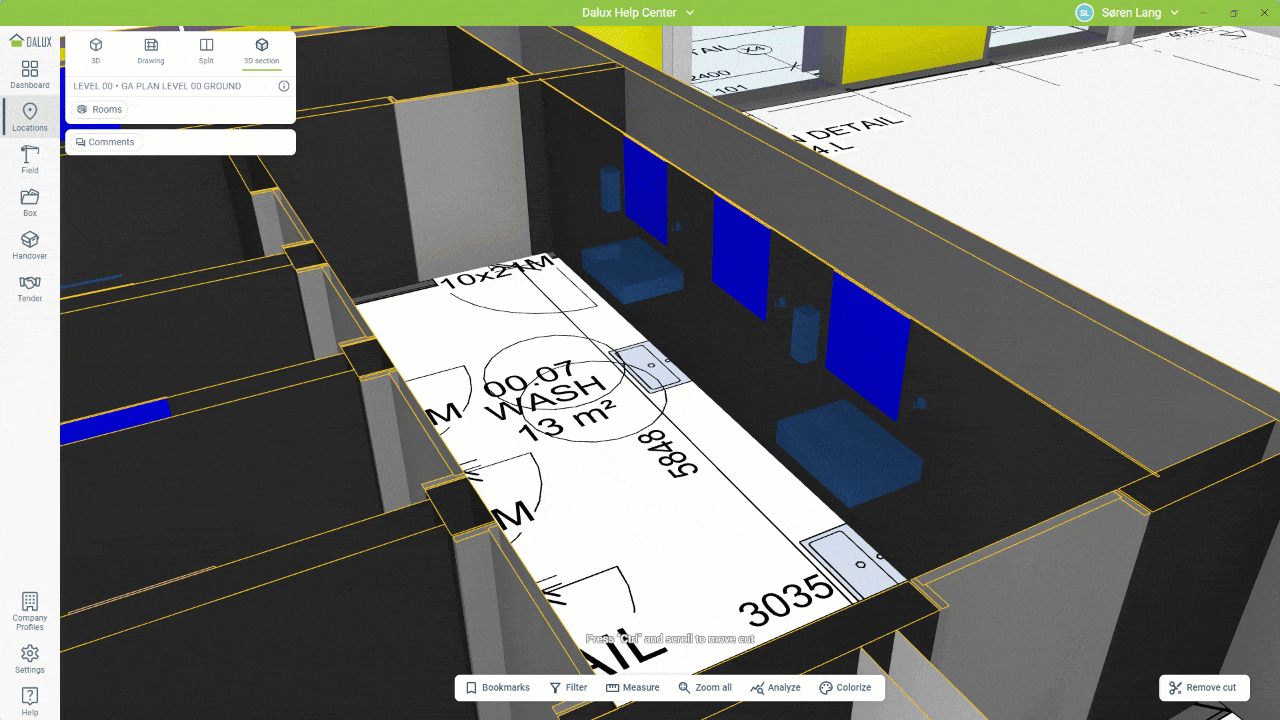

3D-sektsiooni vaade rakendab automaatselt lõiget ja näitab joonist kombineeritud 2D- ja 3D-vaates. See töötab nii tasemete kui ka vertikaalselt kaardistatud joonistega.
Sarnaselt joonistele ja split vaatele peate valima, millist joonist kuvada.
Selles vaates on kõik 3D navigeerimise otseteed saadaval. Te saate:
- Hoidke Ctrl all ja kerige hiireratast, et liigutada lõiget üles või alla
- Klõpsake joonisel ja lülitage läbipaistvus sisse või peitke joonis
- Klõpsake joonisel ja vajutage tühikuklahvi, et suumida välja ja vaadata kogu joonist
Saate lõike paremas alanurgas eemaldada, klõpsates Eemalda lõige.
Loe edasi
Lisateavet lõigete ja mõõtmiste kasutamise kohta Daluxi töölaua versioonis leiate sellest artiklist: Kuidas lõigata ja mõõta.
Filtrid ja järjehoidjad võimaldavad teil salvestada erinevaid vaateid hilisemaks kasutamiseks. Saate rohkem õppida nende artiklite kaudu:
