See artikkel katab filtrite ja värvide kasutamist Asukohtades erinevate andmete visualiseerimiseks.
Filtrid kasutavad BIM-mudeli atribuute ja neid uuendatakse automaatselt, kui mudelit muudetakse.
Käsitleme neid funktsioone artiklis:
- Filtrid (isiklikud ja rühmafiltrid)
- Värvi
- Vaata objekte
Nipid ja trikid

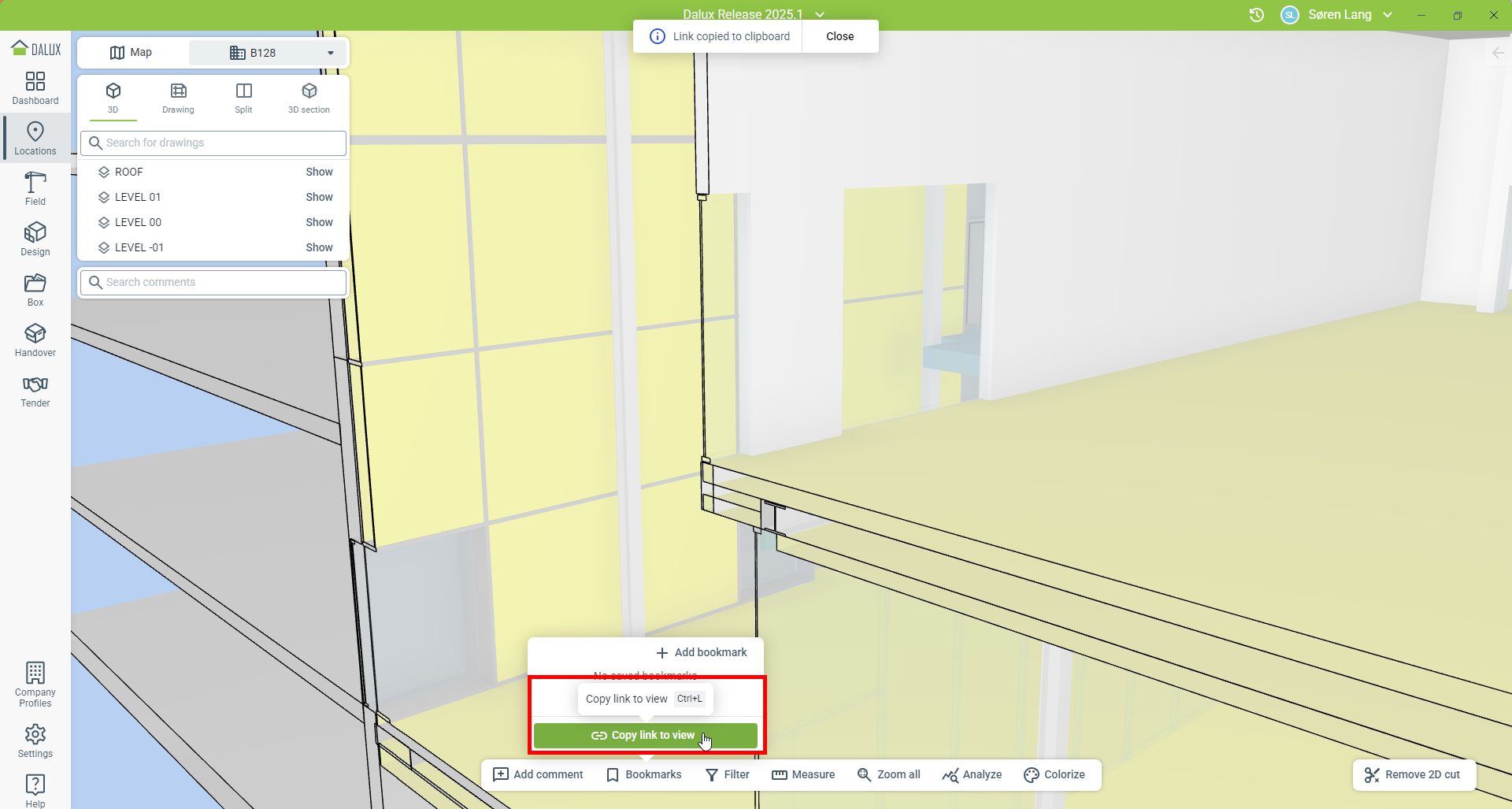

Kui oled loonud filtri, saad kasutada CTRL+L, et kopeerida link oma praegusele vaatele. Seda linki saab seejärel jagada teiste projektiosalistega. Samuti kopeeritakse filtrid, lõiked, mõõtmised jne. Linki saab kopeerida, vajutades CTRL+L või menüüst Järjehoidjad.
Kasutaja õigused
Kõik kasutajad pääsevad ligi Asukohtadele ja saavad luua ning salvestada filtreid.
Projekti administraatorid ja projekti planeerimise juhid saavad luua filtreid kõigile projektis või konkreetsete tööpakettide jaoks.
Rühmaadministraatorid saavad salvestada filtreid kõigile oma kasutajagrupis.
Värvimine ja
Objektide vaatamine on saadaval ainult juhul, kui teie projektis kasutatakse Box Pro või Field Pro.
Kuidas kasutada filtreid
Filtrid on saadaval ainult BIM mudeli jaoks, mitte jooniste jaoks. Saate kasutada Objektide vaatamist, et luua 2D joonistel filtreid; seda käsitletakse allpool üksikasjalikult.
Kõik kasutajad saavad luua isiklikke filtreid ja rühmaadministraatorid saavad luua grupifiltreid.
Alustage sellest, et lähete Asukohtadesse ja avate BIM mudeli ühes 3D vaates. Kõik filtrid, millele teil on juurdepääs, leiate tööriistaribalt
Filter alt.
Filtreid luues BIM-mudelit vaadates on mitu võimalust.
- Loo filter kasutades nuppu
Filter
- Loo filter, klõpsates mudelis objektil

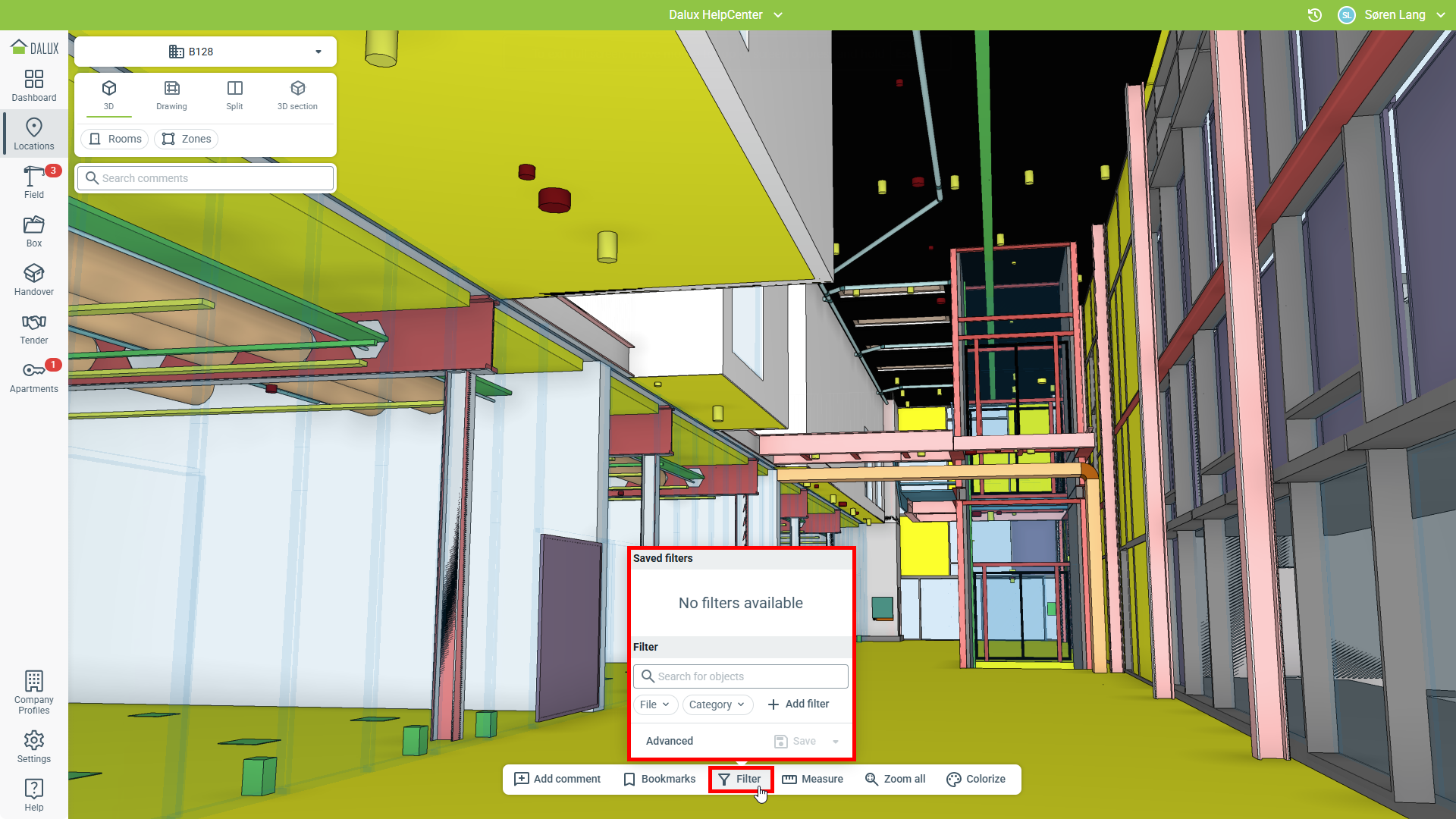

Kui klõpsate Filter, saate otsida vabatekstina, lisada konkreetse filtri või luua täpsema filtri. Faili ja kategooria parameetrid on alati kiireks juurdepääsuks saadaval.

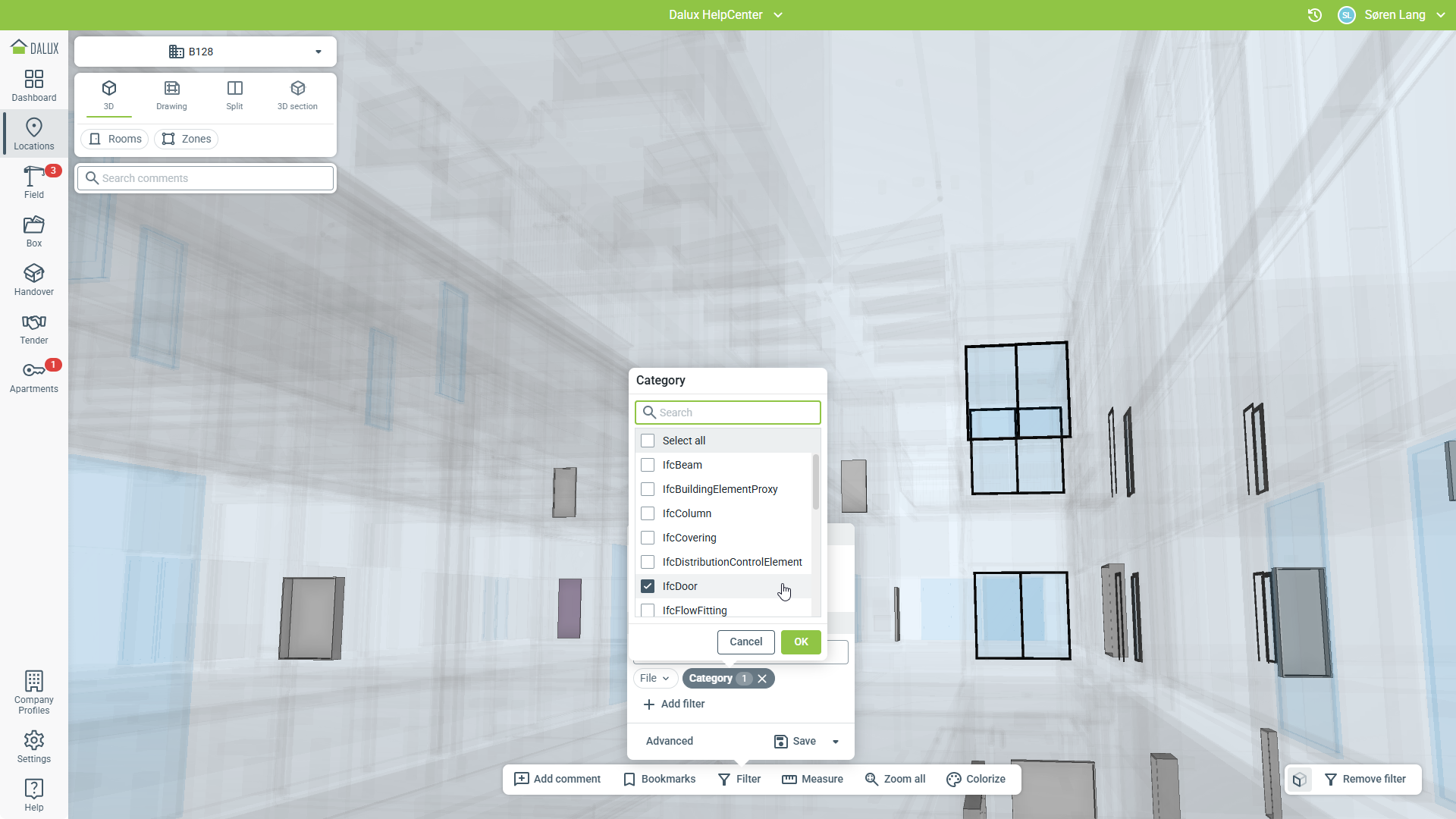

Selles näites loome filtri uksekategooria jaoks. Kui valite filtri jaoks parameetri, muutub 3D-vaade, et kajastada teie filtrit.

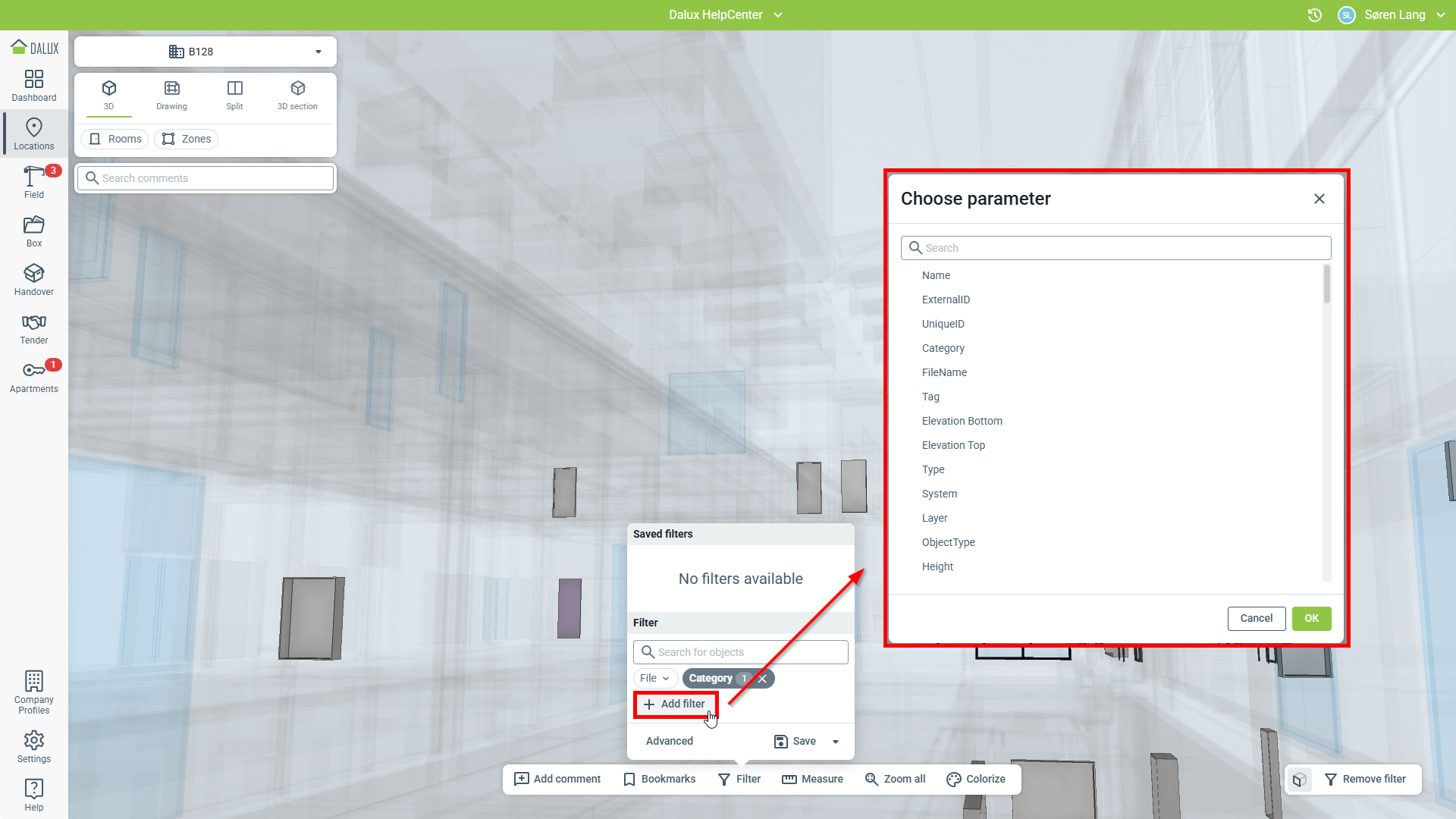

Saate oma tulemusi veelgi filtreerida, lisades mitu parameetrit samale filtrile. Seda saate teha, klõpsates Lisa filter ja valides erinevad parameetrid. Saadaval olevad parameetrid sõltuvad teie BIM mudelist.

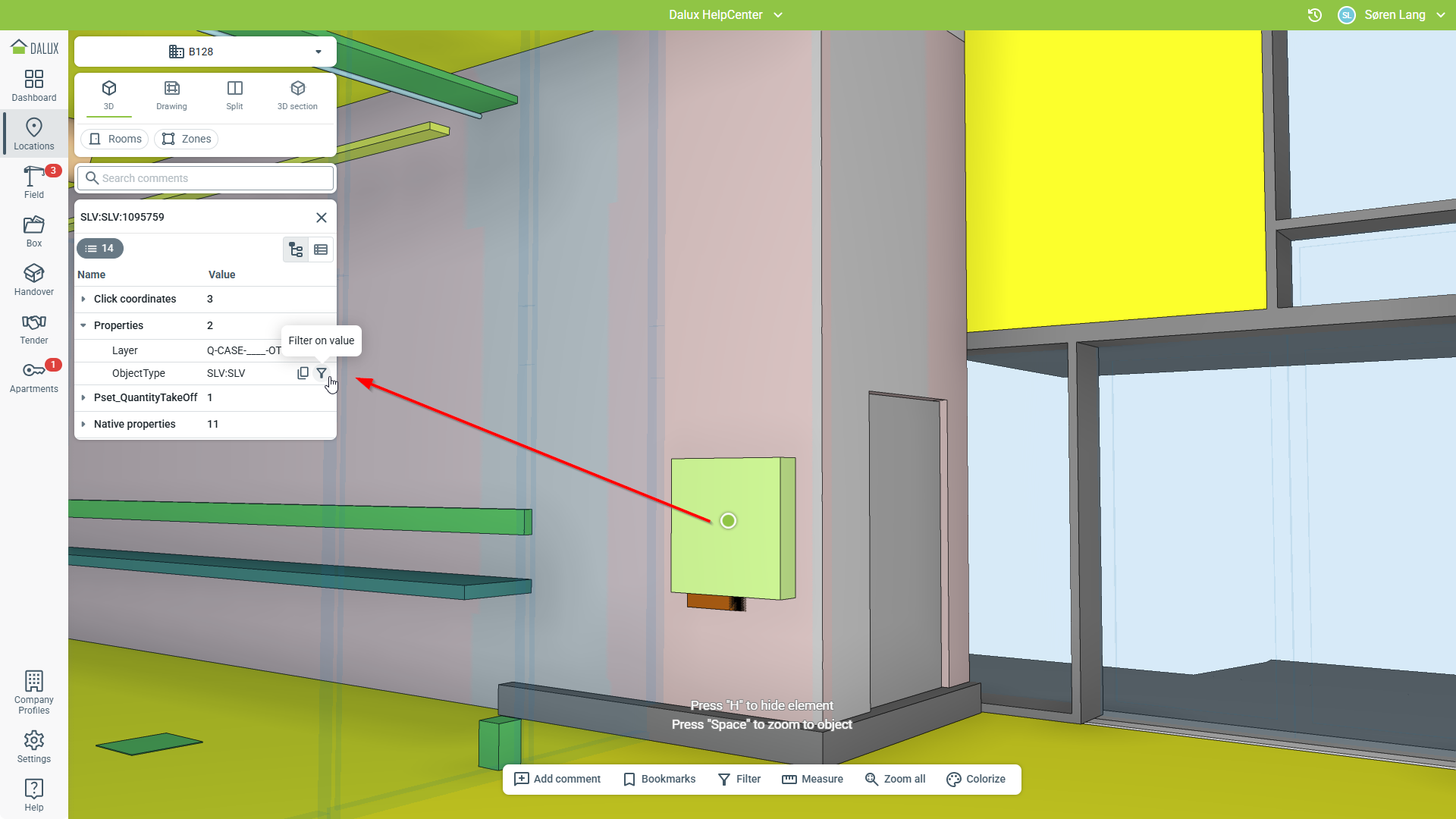

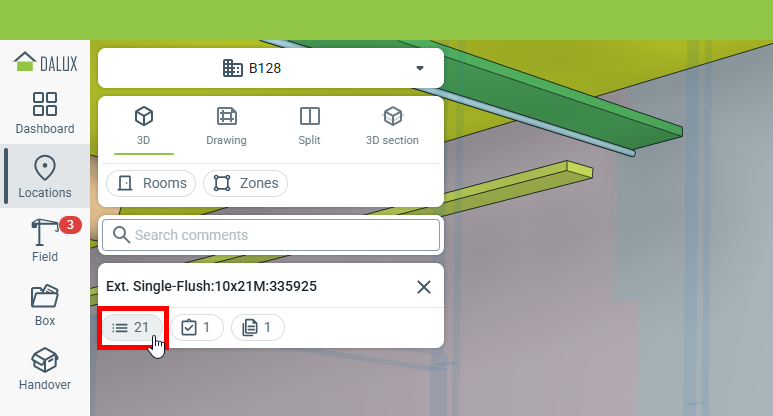

Samuti saate kiiresti teha filtri, valides mudelis objekti. Klõpsake ikoonil, et laiendada atribuudi loendit.
See näitab objekti atribuute. Asetage hiirekursor atribuudi kohale ja klõpsake , et filtreerida selle atribuudi järgi. Saate seda teha mitme atribuudi jaoks.

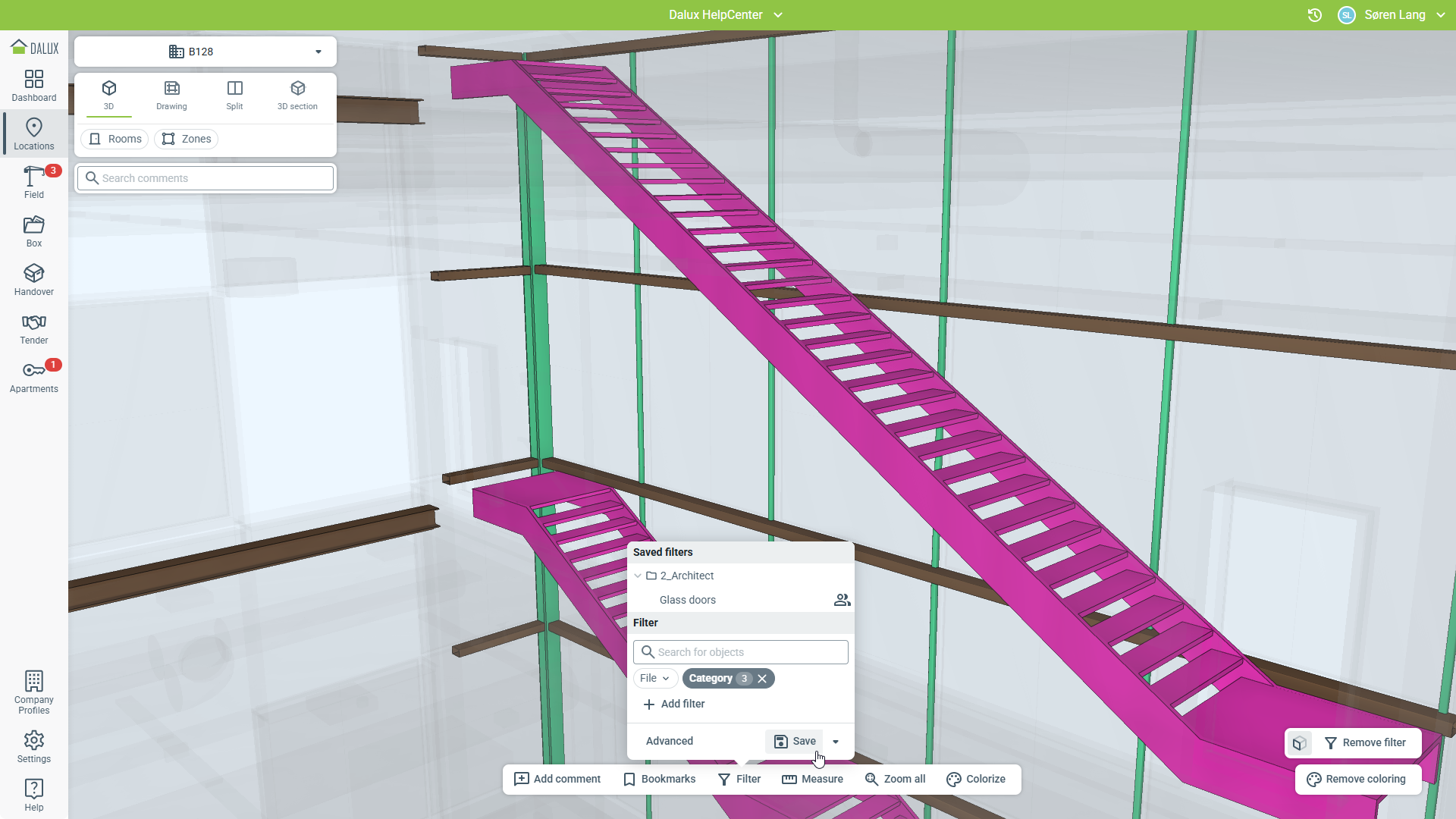

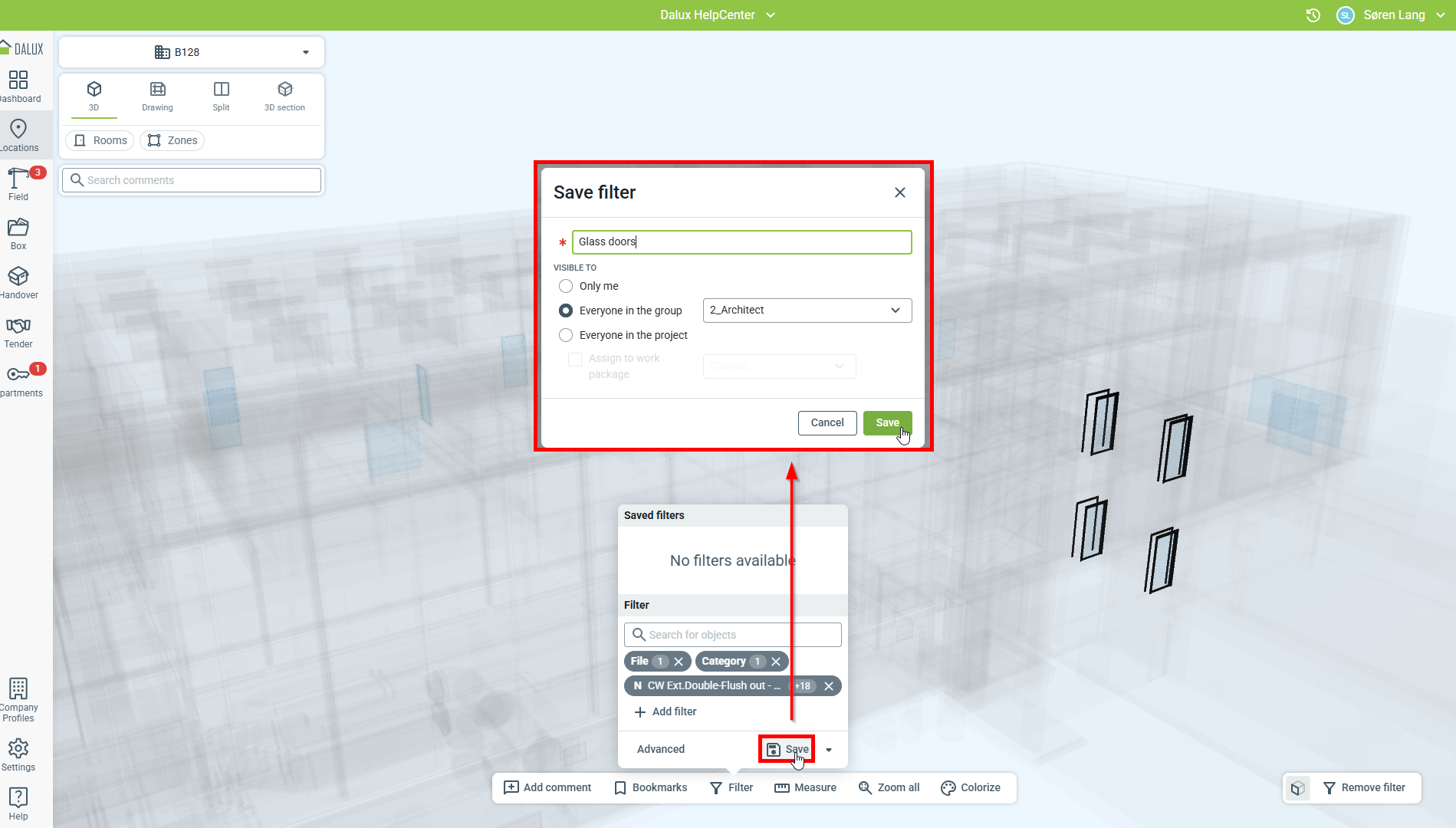

Kui olete oma filtriga valmis, saate klõpsata Salvesta, et filter hilisemaks salvestada. Kui olete oma kasutajagrupis rühmaadministraator, saate filtreid salvestada, et need oleksid kõigile oma kasutajagrupis nähtavad.
Kui olete projekti administraator või projekti planeerimise juht, saate selle salvestada kõigile projektis või konkreetsete tööpakettide jaoks.

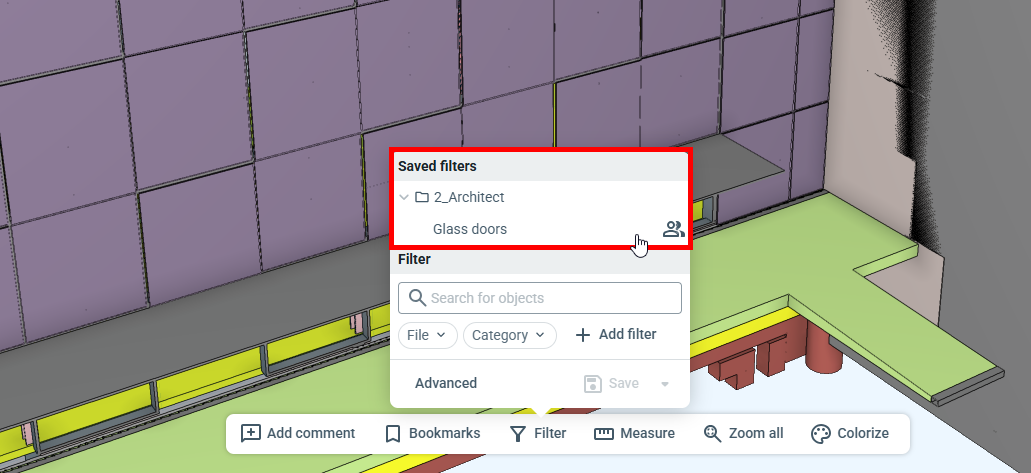

Salvestatud filtrid kuvatakse Filter jaotises Salvestatud filtrid.
Kuidas kasutada värvimist

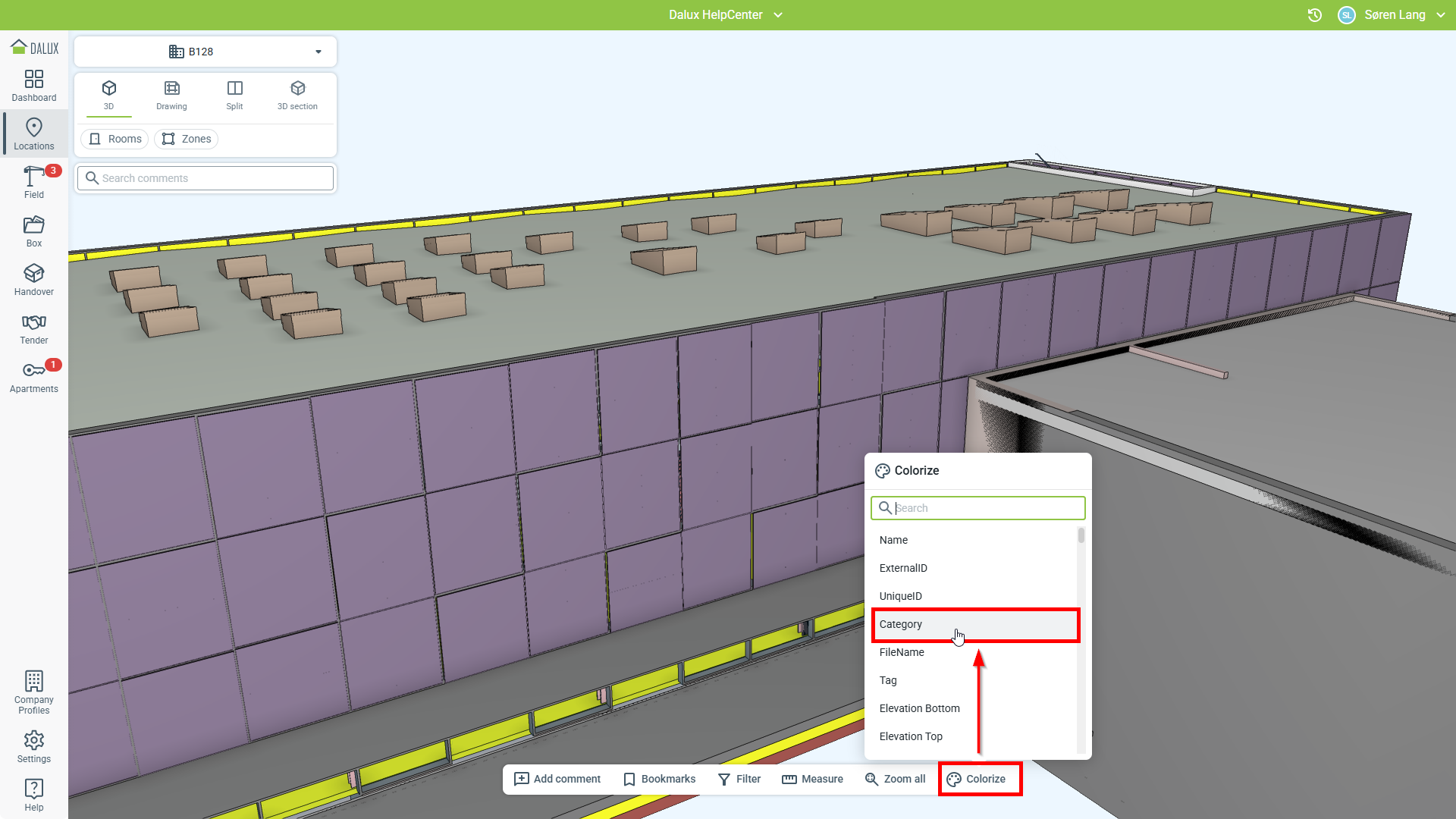

Värvimine võimaldab teil kiiresti BIM-mudelit värvikoodida konkreetse atribuudi põhjal. Te ei saa käsitsi valida, milliseid värve kasutada, kuna Dalux määrab värvid automaatselt.
Saate ühendada Värvige ja
Filter, et luua värvikoodidega visualiseeritud vaade ainult vajalikele elementidele.
Kui olete filtri lõpetanud, klõpsake nuppu Salvesta, et filter hiljem salvestada. Kui filtrit salvestades on värvimine lubatud, aktiveeritakse see automaatselt, kui filter uuesti laaditakse.
Vaata objekte joonistel
Saate näha värvikooditud mudeliobjekte ehitise joonistel.
Märkus
Objektide vaatamine nõuab projektis BIM mudelit. Saate objekte vaadata kas automaatlõikes või joonistel, mis on kaardistatud 3D-sse.
Alustage sellest, et lähete Asukohtadesse ja avate
Joonise. Seejärel klõpsake tööriistaribal
Objektide vaatamine.

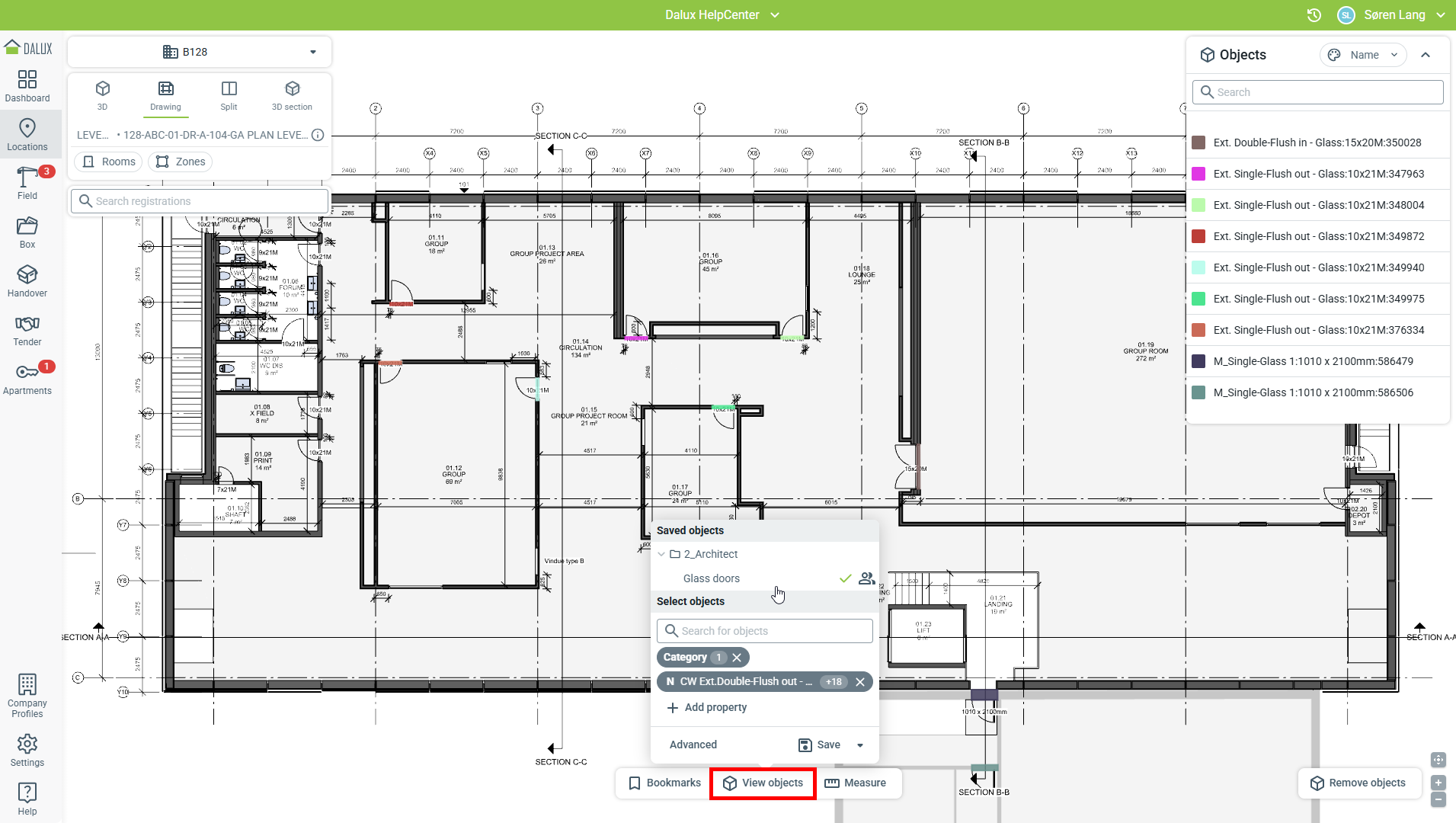

See funktsioon toimib nagu 3D-filtrid. Menüüst saate valida filtri jaoks atribuudi, mis kuvatakse seejärel joonisel.
Saate laadida kõik salvestatud filtrid (ka filtrid, mis on loodud 3D-s) sellest menüüst.

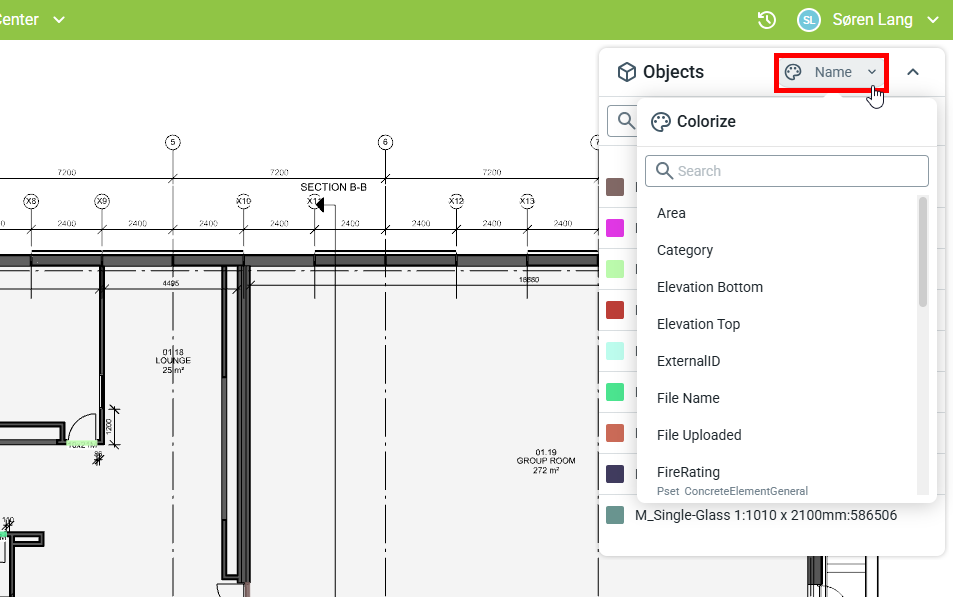

Kui omadus on valitud, kuvatakse värvikood paremal. Selle menüü ülaosas saate vahetada, millist parameetrit värvikood peaks kasutama.
Loe edasi
Kui soovite rohkem teada saada järjehoidjate kasutamise kohta, lugege seda artiklit: 2D ja 3D järjehoidjad Asukohtades.
