Mudeli kinnitamise tööriist võimaldab kasutajatel seadistada nõudeid kattuvuste ja vahekauguste kohta objektide vahel nende ehitismudelis ilma, et peaks ootama tagasisidet teiselt osapoolelt. Juurdepääsuga kasutajad saavad mudeleid ise hinnata, kasutades funktsiooni.
Tööriist võimaldab analüüsida, kas objektid vastavad projekti kattuvuse ja vahekauguse nõuetele, rakendades neid mudelile Daluxis, pakkudes kasutajatele kohe vajalikku teavet, et:
- Tehke vajalikud muudatused modelleerimise tarkvaras
- Koostööd tehke teiste projekti osalejatega, kommenteerides objekte, mis ei vasta nõuetele
- Otsustage, et ignoreerida kattuvuse/vahekauguse probleemi, kui see ei ole asjakohane
Loe edasi
Kui soovite rohkem teada saada metaandmete kinnitamise kohta oma mudelifailides, lugege seda artiklit: Metaandmete atribuudid mudeli kinnitamises.
Aktiveeri mudeli kinnitamine
Kasutaja õigused
Projekti administraator või projekti planeerimise juht peab aktiveerima mudeli kinnitamise.
Mudeli kinnitamine on osa Design ja on automaatselt saadaval, kui Design on aktiveeritud.

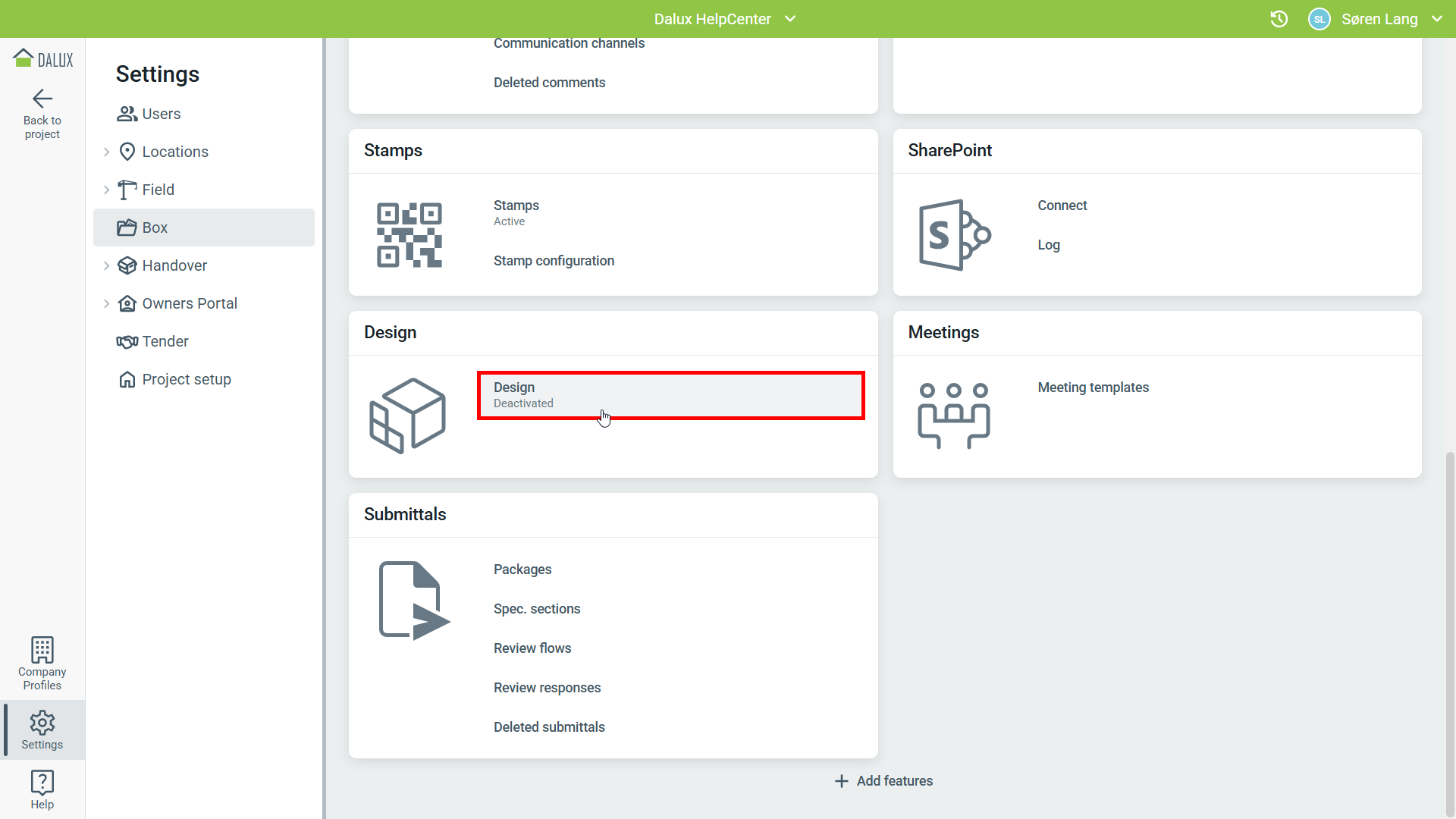

i kujunduse aktiveerimiseks mine
Sätted
Box
Design
Nõuanded ja nipid
Soovitame seadistada mudeli kinnitamise Daluxi töölauarakenduses. See võimaldab lihtsamat sünkroonimist, kui brauseris tehakse mudeli kinnitamise tulemused kättesaadavaks funktsiooni 'Automation' abil.
Seadista juurdepääs mudeli kinnitamisele
Kasutaja õigused
Mudeli kinnitamisele juurdepääsu seadistamiseks peate olema projekti administraator või projekti planeerimise juht.
Pärast Designi aktiveerimist tuleb kasutajatele seadistada load, et neil oleks juurdepääs mudeli kinnitamisele. Iga kohandatud kasutajagruppi saab lisada Säted
Box
Design
Seadista distsipliinid ja objektirühmad
Seadista distsipliinid
Nõuete loomiseks loo distsipliinid, mida saavad kasutada kas sina ise, sinu kasutajagrupp või kõik projektis. Soovitame seadistada distsipliinid iga projekti disainidistsipliini jaoks, näiteks arhitektuur, HVAC, MEP jne.
Kasutaja õigused
Kasutajagrupi distsipliini seadmiseks pead olema selle kasutajagrupi grupiadministraator.
Kõigi projektis osalejate distsipliini seadmiseks pead olema projekti administraator või projekti planeerimise juht.
Projekti administraatorid ja projekti planeerimise juhid ei saa kasutajagruppidele distsipliine seadistada ilma, et nad oleksid ka selle kasutajagrupi administraatorid.
Muud kasutajagrupid, kellele on antud juurdepääs Design, saavad luua kontrolle ainult enda jaoks.
Nende distsipliinide seadmiseks mine
Design
Vali ehitis
Mudeli kinnitamine.
Klõpsa Lisa
'Distsipliin', anna distsipliinile nimi ja otsusta, kas see peaks olema nähtav ainult sulle, kindlale kasutajagrupile või kõigile, kellel on juurdepääs
Design.
Loo objektirühmad
Objektigrupid on 3D-elemendid, millel on samad atribuudid, näiteks kategooria. Nende rühmade seadistamine võimaldab hallata, milliseid kontrolle teostada, mida ignoreerida ja teatud kontrollide tõsidust.
Loo objektirühm läbi Lisa
3D-objektirühm.
Uues aknas anna objektirühmale nimi ja paiguta see distsipliini, seejärel filtreeri objektid, määrates nende kriteeriumid. Saate valida erinevaid filtrisätteid:
- Isolate: Filtreerib ainult kriteeriumidele vastavad elemendid
- Peida: Filtreerib välja kõik peale sobivate elementide
- Vaba teksti otsing: Filtreerib elemendid, mille nimed sisaldavad seda teksti
Kontrollige vaadet, et veenduda õigete elementide filtreerimises, enne kui klõpsate 'Salvesta'.
Seadista kontrollid
Kui oled seadistanud oma distsipliinid ja objektirühmad, saad määratleda kontrollid, mida tuleks teostada kattuvuste ja vahekauguste jaoks.
- Kattuvused on kattuvad elemendid määratletud tolerantsiga.
- Vahekaugused on elemendid, mis rikuvad minimaalsete kaugusnõuete nõudeid teiste objektide suhtes.
Uue kontrolli seadistamiseks klõpsake soovitud objektigruppide maatriksi lahtril
Selles näites demonstreerime seintelementide ja HVAC toru- ja kanalisüsteemi kontrolle. Seinaelemendid on osa Arhitektuuri distsipliinist, samal ajal kui torud kuuluvad HVAC distsipliini.
Valige, kas seadistada kattuvus või vahekaugus, määrake tolerants ja valige, kas tulemused on väiksed või kriitilised probleemid.
Selles näites seadistame kattuvuse kontrolli 100 mm tolerantsiga, mida peame väikeseks probleemiks.
Seadista see objektirühmade jaoks, kus soovite kontrolle teostada või lasta teistel seda teha.
Automaatika
Klikkide säästmiseks ja selleks, et mudeli kinnitamine saaks taustal töötada, saate vastavate ehitiste jaoks aktiveerida 'Automation'.
Tehniline teave
Automaatse mudeli kinnitamise käivitamiseks ja tulemuste brauseris kättesaadavaks tegemiseks tuleb mudel pärast Automationi aktiveerimist uuesti töödelda. Selleks klõpsake Käivita kontrollid töölauarakenduses. Kontrollid on saadaval ka pärast ehitise uuesti töötlust, näiteks uute versioonide üleslaadimisel või ehitise teabe lisamisel.
Mine saidile
Sätted
Box
Design
'Automation'
Valige ehitis, mille jaoks soovite mudeli kinnitamise automaatselt käivitada
Kui ehitise jaoks on 'Automation' aktiveeritud, töödeldakse kontrollid automaatselt uuesti, kui ehitisele lisatakse uusi mudelifaile või olemasolevaid mudelifaile uuendatakse. Uute distsipliinide või uute objektirühmade loomisel tuleb ehitis enne, kui Automation need tulemustesse lisab, uuesti töödelda.
Loe edasi
Kui soovite rohkem teada saada mudeli kinnitamise kontrollide tegemise kohta, lugege seda artiklit: Kuidas teha kontrollimisi mudeli kinnitamises.
