Arhitektina või insenerina on teie kohustus esitada projekte, mis on kooskõlas projekteerimisrühma teiste liikmete loodud mudelitega ja vastavad üldisele kvaliteedinõuetele. Daluxi abil ei pea te enam ootama tagasisidet BIM koordinaatorilt. Selle asemel võite ise oma mudelit kinnitada ja teha muudatusi kohe.
Märkus
See näide selgitab, kuidas saad oma mudelit valideerida BIM-koordinaatori poolt antud reeglistikuga. Kui soovite seadistada oma reegleid, kaaluge esmalt BIM-koordinaatoritele mõeldud artikli lugemist: Mudeli kinnitamine BIM-koordinaatoritele.
Kui töötate Autodesk Revitiga, soovitame tungivalt kasutada Daluxi pistikprogrammi Reviti jaoks. Vastasel juhul kasutage Daluxi töölauarakendust, et valideerida oma üles laaditud mudelit otse platvormil kiire tagasiside saamiseks.
Mudeli kinnitamine Autodesk Revitis
Saate kasutada Daluxi pistikprogrammi Revitile, et oma mudelit otse Revitis valideerida, ilma tarkvarast lahkumata.
Selleks laadige alla pistikprogramm ja installige see järgides neid juhiseid.

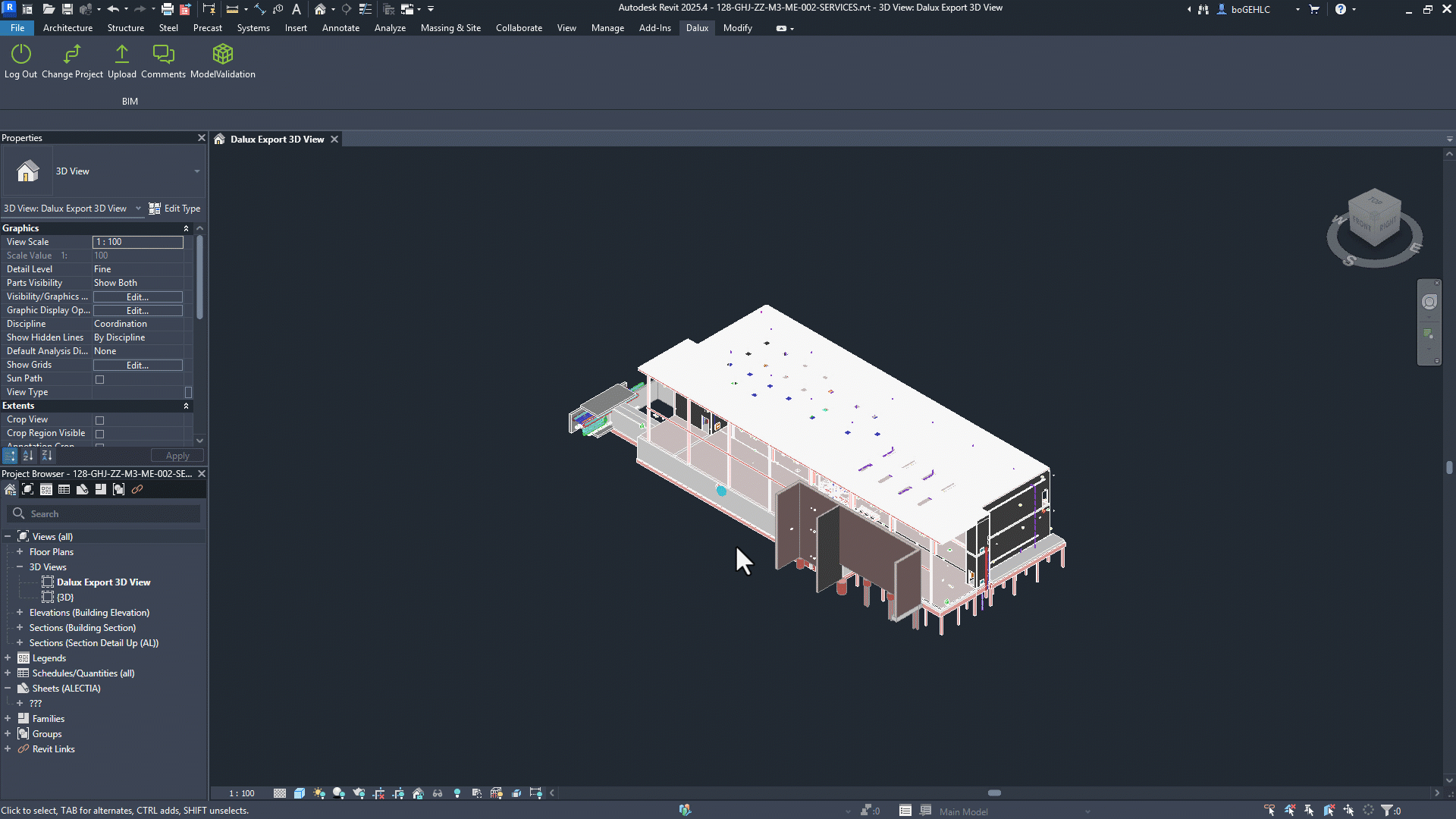

Kui teie mudel on Revitis avatud, avage tööriistaribalt Mudeli valideerimine ja valige ehitis, millega teie mudel on seotud.
Kattuvused ja vahekaugused
Nüüd vali kas oma distsipliini jaoks konkreetne kontrollide kogum või klõpsa 'Käivita kontrollid' ning käivita kõik sinu projekti BIM-koordinaatori poolt seadistatud kattuvused ja vahekaugused.
Kattuvusel või vahekaugusel klõpsamine võimaldab uurida neid põhjalikumalt. Klõpsa 'Open in Revit' sellel suumimiseks oma praegu avatud mudelis. Nii saad vajadusel lihtsalt muudatusi teha.
Selles näites töötame projekti MEP-mudelis ja oleme sellega sidunud konstruktsioonmudeli.
Kattuvuste läbivaatamine võimaldab meil iga probleemi puhul otsustada, kas teha mudelis muudatusi, ignoreerida seda, kui see ei ole asjakohane, või saata kommentaar konstruktsiooninsenerile või disainijuhile.
Need toimingud on siin täpsemalt selgitatud: Kuidas teha kontrolle mudeli kinnitamisel
Atribuudikontrollid
Valige atribuutide kontroll, et näha, kas teie mudel vastab kõigile EIRi (Exchange information requirements) nõuetele. Klõpsa oma distsipliini reeglitele, et automaatselt kontrollida, kas nõutavad atribuudid on olemas ja kas need vastavad BEP-i oodatud väärtustele.

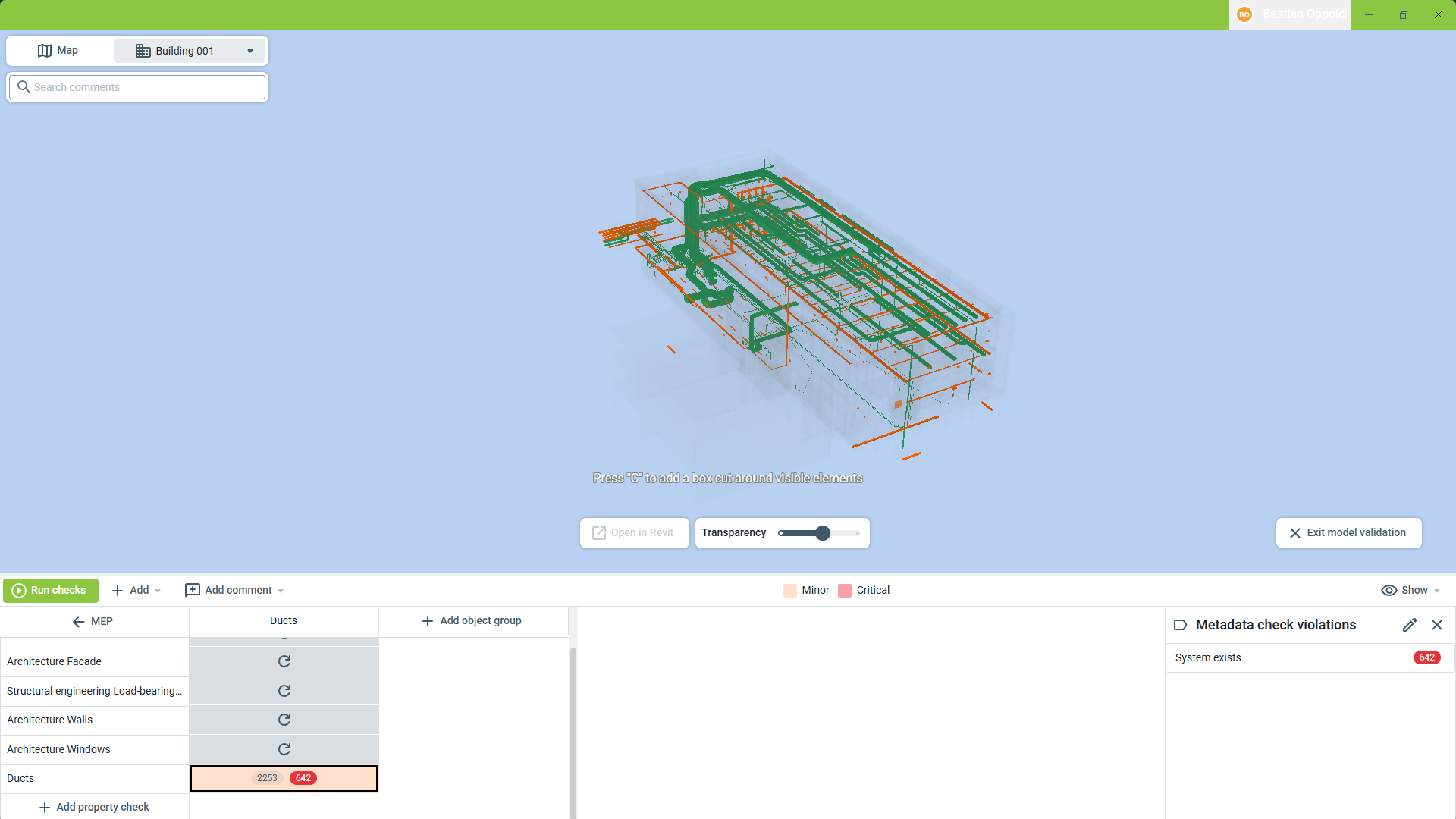

Allolevas näites peab MEP-insener igale kanalile lisama teavet süsteemi kohta. Kõik oranžid elemendid ei vasta sellele nõudele järgmiste põhjuste tõttu:
- Teave puudub. Enne mudeli esitamist saab atribuudid lisada.
- Elemendid ei ole õigesti kategoriseeritud. Sellega saab tegeleda enne mudeli esitamist.
- Nõue on oluline alles hilisemas etapis. Igal juhul saavad nad mudeli esitada.
Mudeli kinnitamine Daluxis
Mudeli kinnitamiseks Daluxis laadige see üles Dalux Boxi ja minge
Design
Mudeli kinnitamine
et saada kohest tagasisidet oma disaini kohta.
Protsess on sarnane protsessiga Revitis, kuid siit ei saa probleeme otse Revitis avada.
See artikkel selgitab, kuidas oma mudelil kontrolle teha, täpsemalt: Kuidas teha kontrolle mudeli kinnitamisel.
Kui soovite näha, kuidas nõuded BIM-koordinaatorina üles seatakse, saate siit rohkem lugeda: Mudeli kinnitamine BIM-koordinaatoritele.
