See artikkel käsitleb kaardi funktsiooni kasutamise põhitõdesid InfraFieldi projektides.
Kaart asub Asukohad vahekaardis. See võimaldab teil vaadata kõiki oma geomeetrilisi andmeid koos nende ümbruskonna kaardiga.

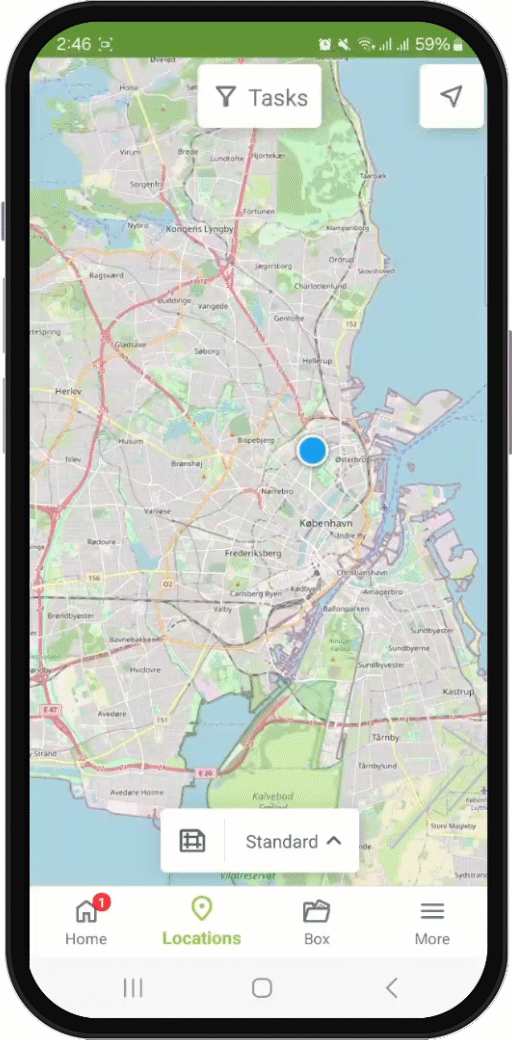

Vaheta kaardi ja jooniste vahel
Kui projekt kasutab nii struktuure/piirkondi kui ka kaarti, saate nende vahel vahetada, vajutades /
ikoonile. Kaardile vahetamisel avaneb kaardikiht, mille on teie projekti administraator määranud vaikimisi.
Kui olete kaardivaates, saate kasutada -ikooni, et minna tagasi viimase vaadatud joonise juurde. Samamoodi, kui vaatate jooniseid, saate
-ikooni abil naasta kaardivaatesse.

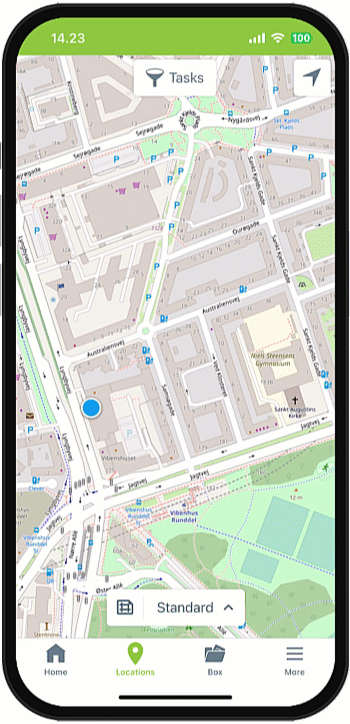

Vaheta kaardikihid

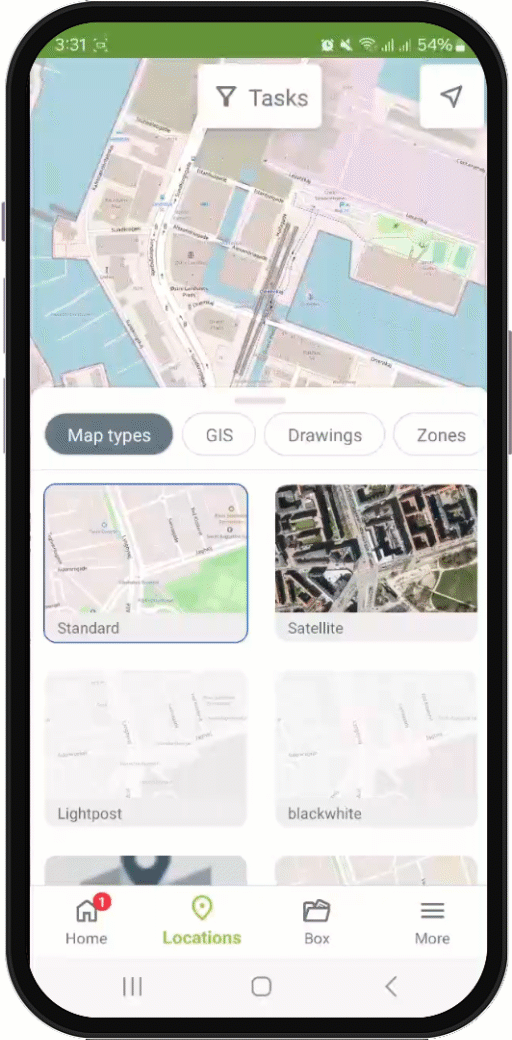

Kohandatud kaardikihtide vahel vahetamiseks puudutage praeguse kaardikihi nime. Seejärel valige menüüst teine kaardikiht ja sulgege menüü, tõmmates seda alla.

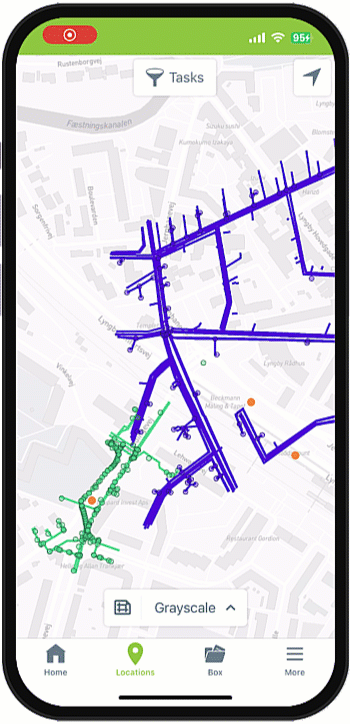

Näita GIS-andmeid kaardil
GIS-i kihid asuvad kaardivaates kohandatud kaardikihtide menüüs. Need kuvatakse sarnaselt Dalux Desktopile. Saate samal ajal valida mitu GIS-i kihti.

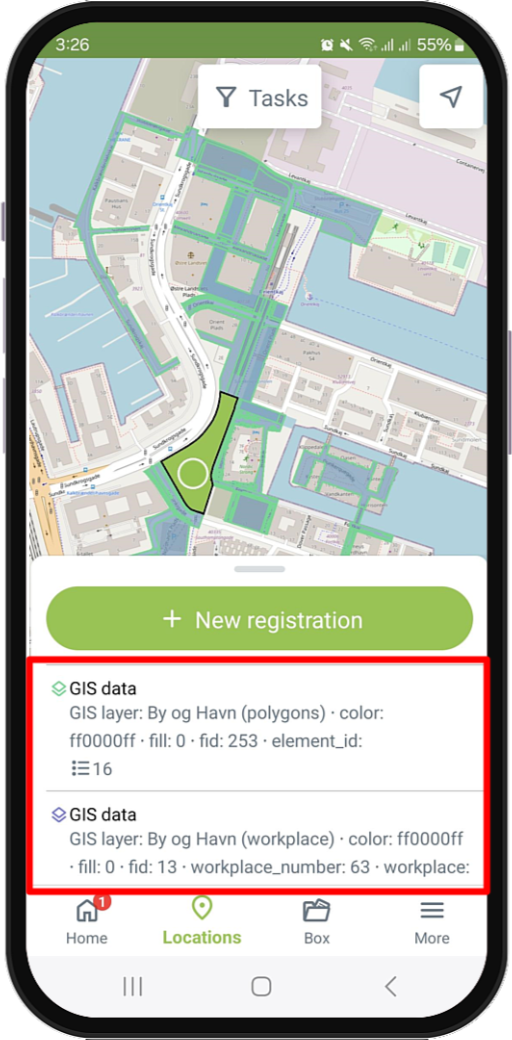

Erinevate objektide metaandmete juurde pääsemiseks klõpsake neid ja valige siis GIS-i andmed. ikooni kõrval olev number näitab objektiga seotud atribuutide arvu. Puudutage GIS-andmeid, et vaadata atribuute.
Näita jooniseid ja mudeleid kaardil
Kaardi nimel vajutades saate otse kaardil kuvada jooniseid ja mudelite ülaltvaateid. Võite korraga kuvada mitu mudelit ja joonist. Valige need lihtsalt menüüdest ning kaardivaade suumib sisse aktiveeritud teabele.

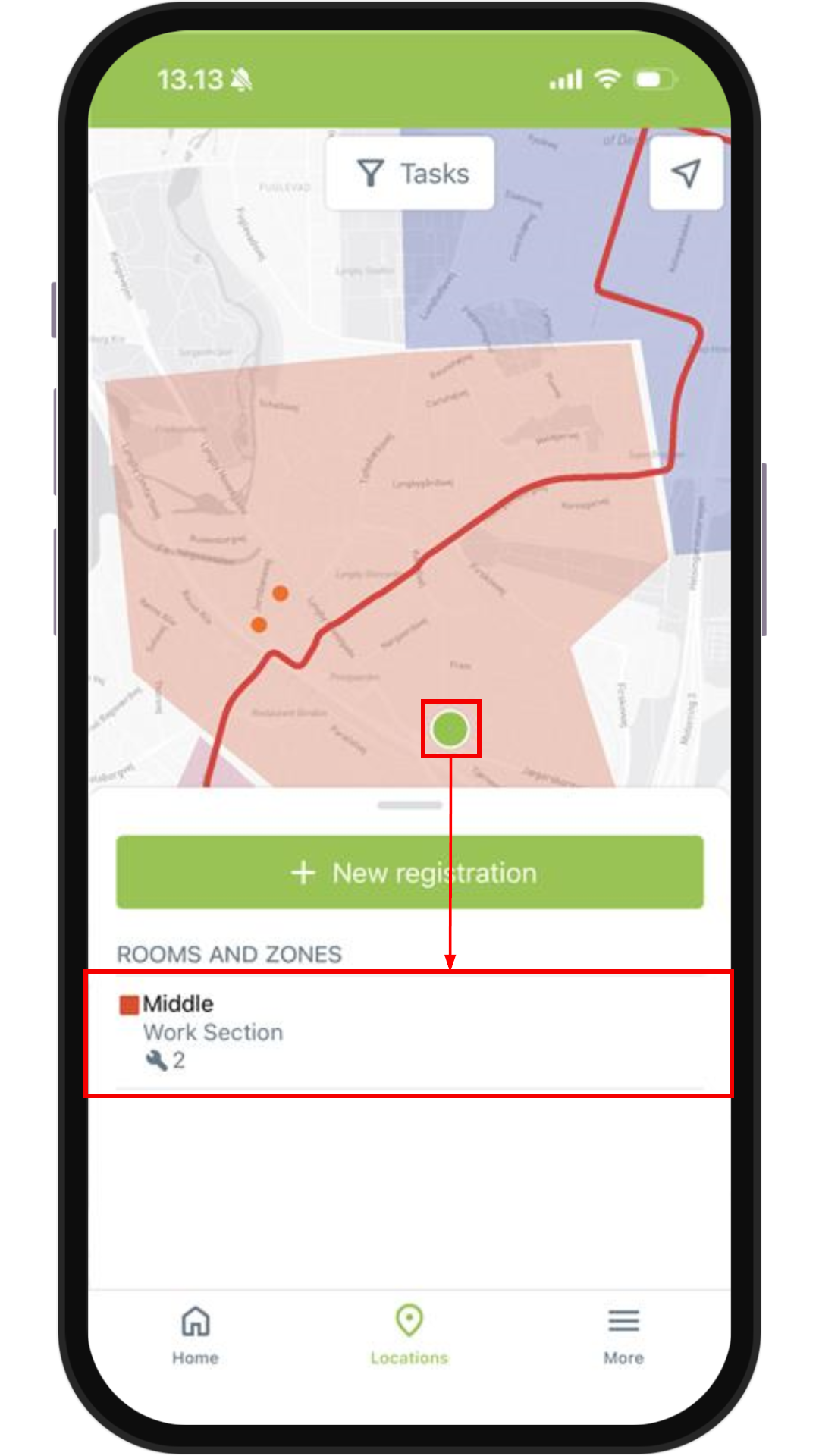

Näita tsoone kaardil

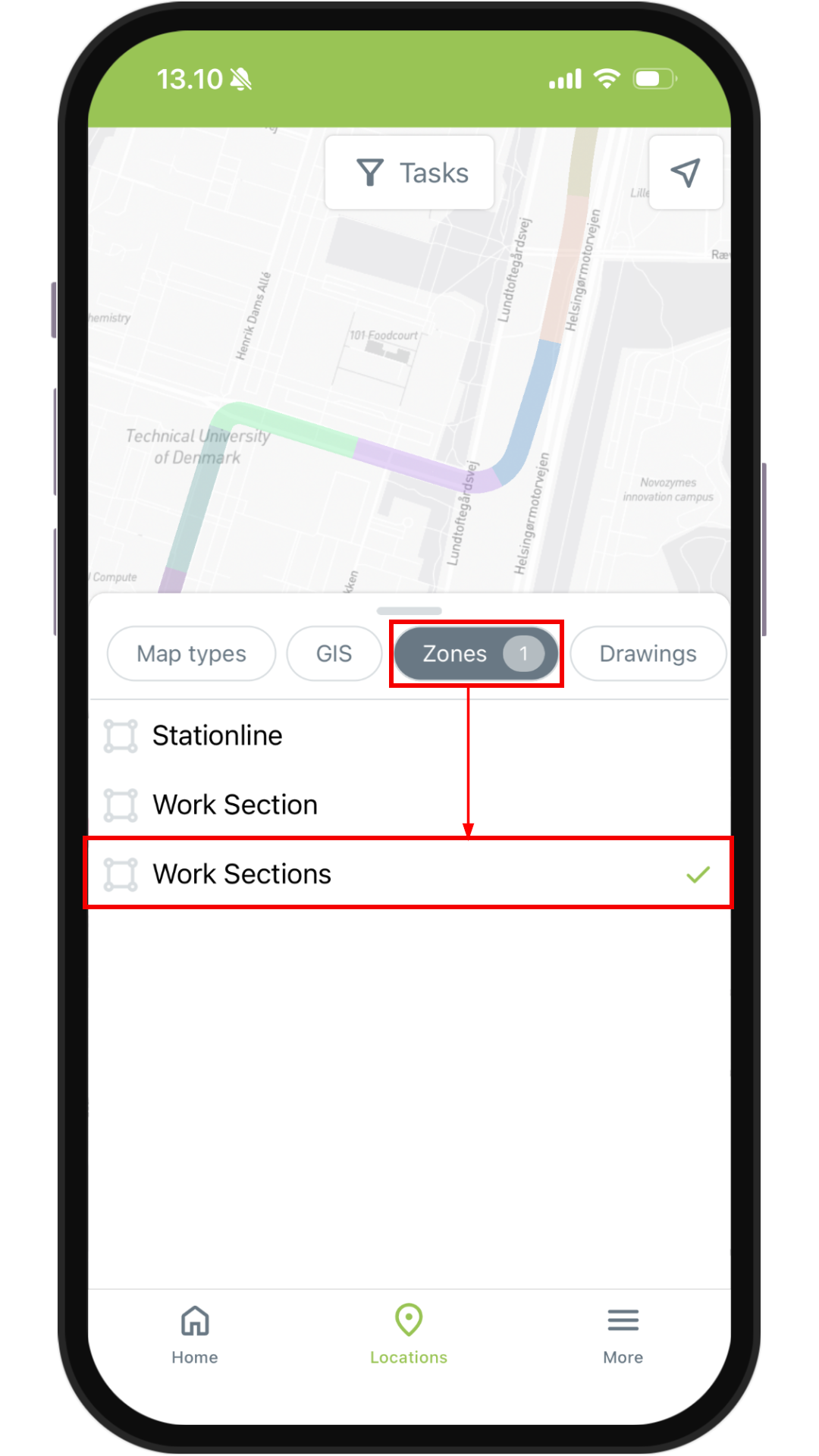

Puudutage kaardi nime, et vaadata tsoone kaardil. Võite valida mitu tsoonikihti, et kuvada neid kaardil koos.
Tsoonikihi sees vajutades saate juurde pääseda tsoonide atribuutidele ja kõigile selles tsoonis olevatele registreerimistele, millele teil on juurdepääs.
Näita joondusi kaardil

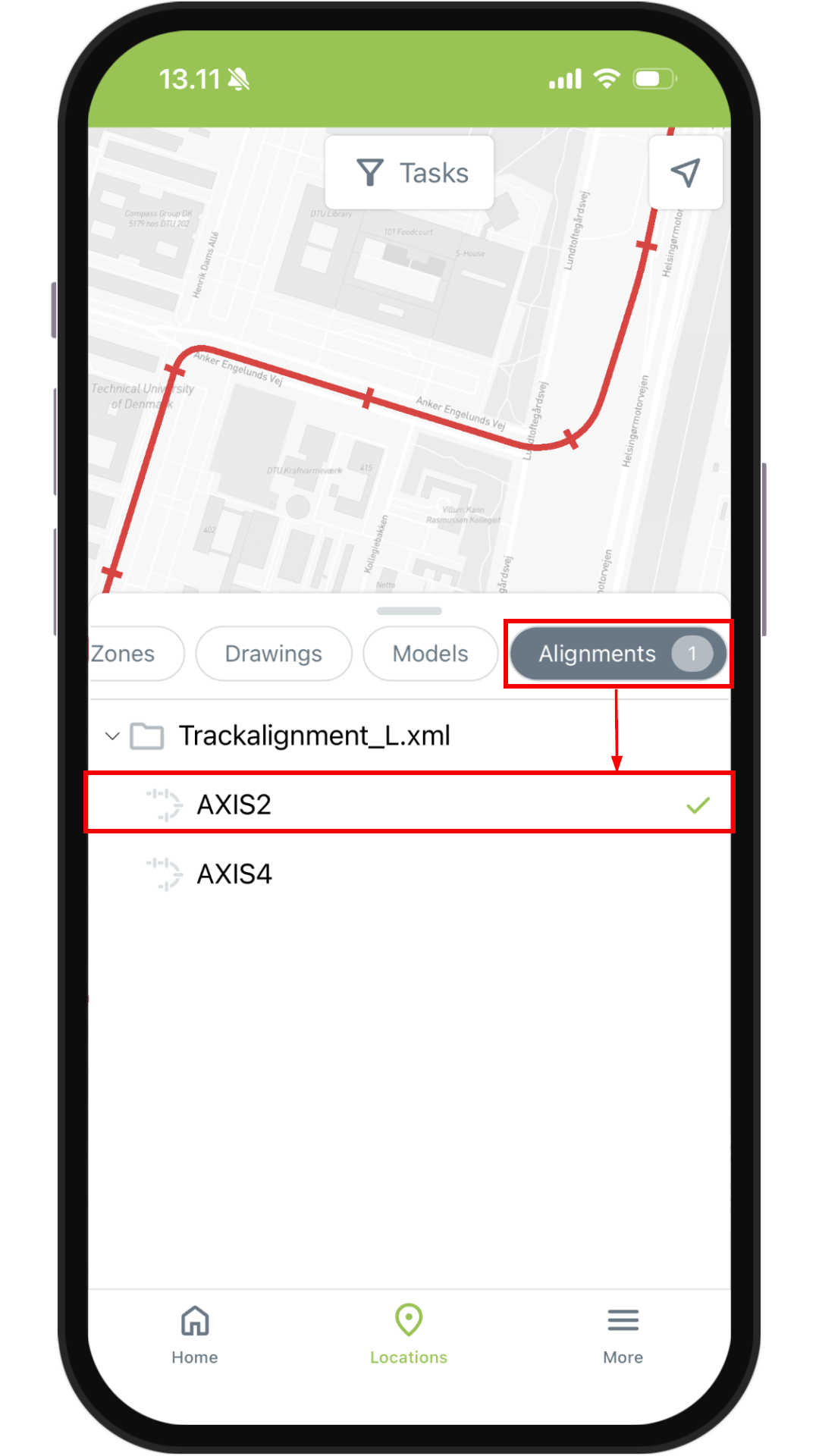

Puudutage kaardi nime, et vaadata joondamisi kaardil. Võite valida mitu joondust, et kuvada neid kaardil koos.

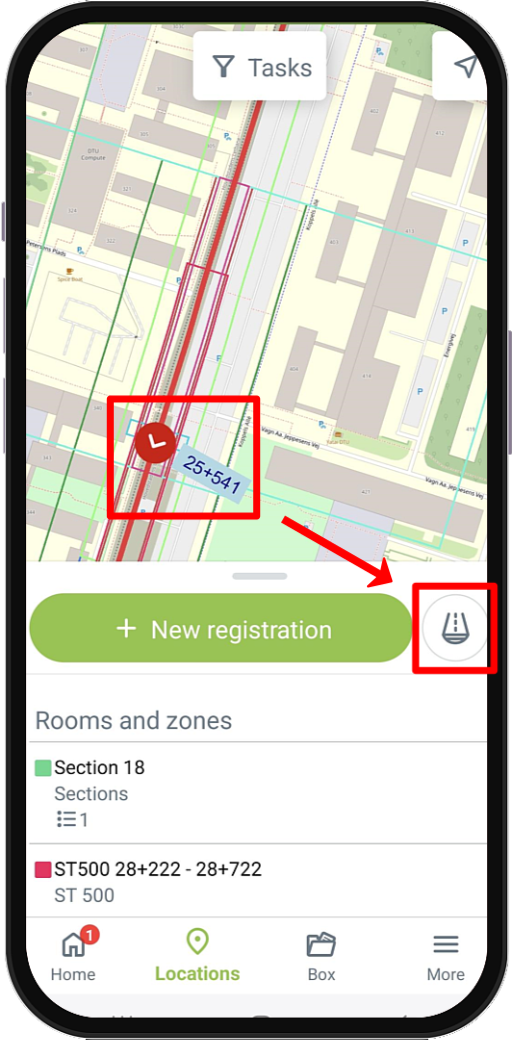

Kui puudutate joondamist ja seejärel ikooni, avaneb valitud punktis ristlõige.

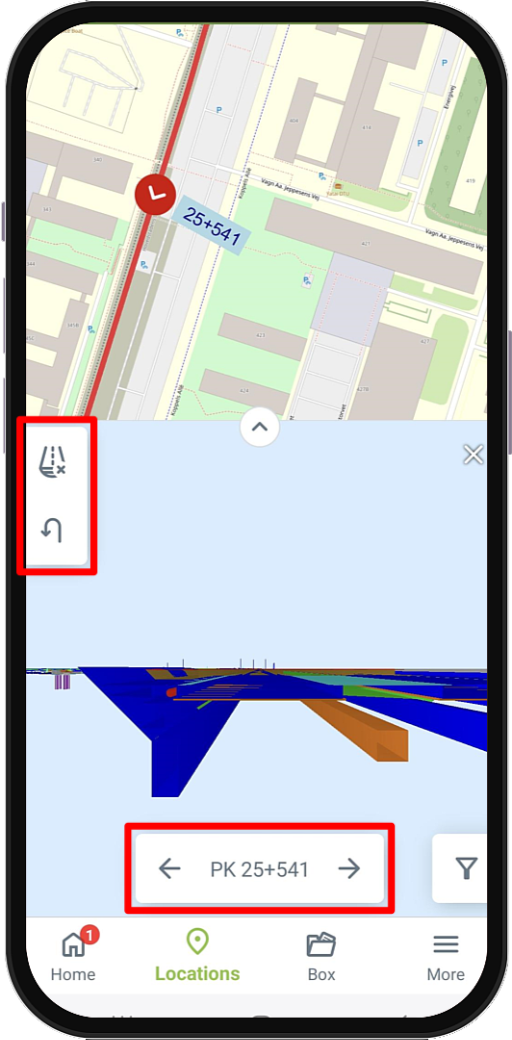

Liikuge joondust pidi, kasutades joondamise jaotuse ja
.
3D-vaates suumimiseks ja vähendamiseks pigistage sõrmedega. Vaade lähtestatakse, kui liigute uude järku, nagu eespool kirjeldatud.
Ristlõiget saate pöörata tagurpidi, vajutades .
Sulgege ristlõige, vajutades .
Lülita valik välja

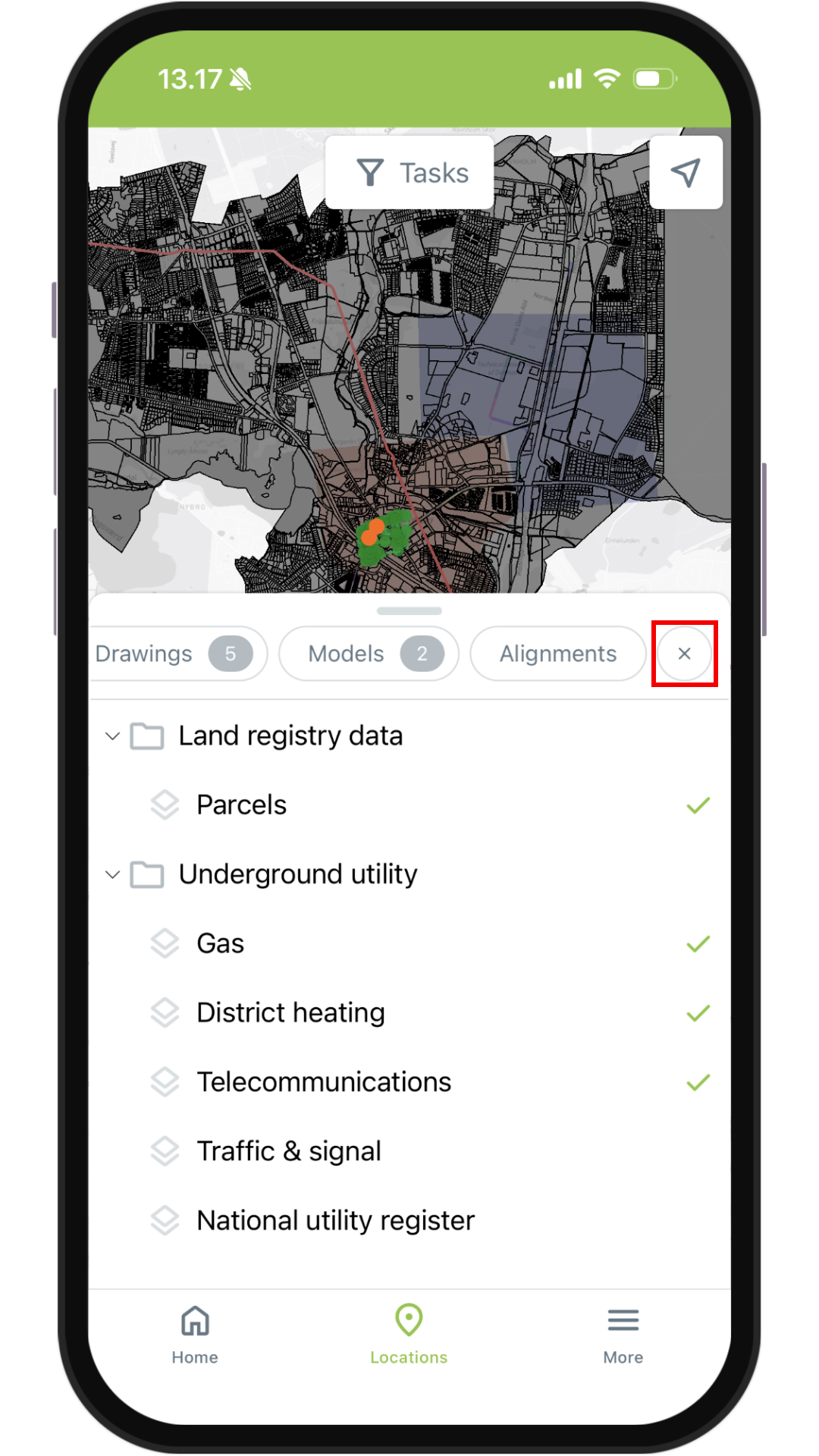

Kõiki valitud elemente saab korraga eemaldada, klõpsates ikoonil, mis asub kõige paremal.
Filtreeri registreerimiste tüüpide järgi
Saate kasutada Filtrit, et kuvada kaardil tehtud registreerimisi. See töötab sarnaselt jooniste filtreerimisele, kus valite registreerimise tüübi loendist. Registreerimisi kuvatakse kaardil siltidena või punktidena, sõltuvalt sellest, kui palju sisse suurendate. Seejärel saate registreerimistele vajutada, et need avada.
Loe edasi
Kui soovite rohkem teada saada kaardil liikumise kohta Dalux Desktopil, saate lugeda seda artiklit: Kuidas kasutada InfraFieldi kaarte töölaual.
