Revit plugin on plugin, mille on välja töötanud Dalux ja mis integreerub Reviti, toetades mitmesuguseid funktsioone, nagu mudelite ja jooniste üleslaadimine, kommentaaride loomine ning Mudeli kinnitamise funktsioon.
See artikkel selgitab, kuidas luua kommentaare Revitist ja kuidas seda kasutada mudeli kinnitamisega.
Lisateavet selle kohta, kuidas plugina installida või mudeleid või jooniseid plugina abil üles laadida, leiate sellest artiklist: Kuidas kasutada Revit pluginat.
Kuidas luua ja uuendada kommentaare
Rohkem teavet
Kui soovite kommentaaride kohta rohkem teada saada, võite lugeda seda artiklit: Kuidas seadistada kommentaare.

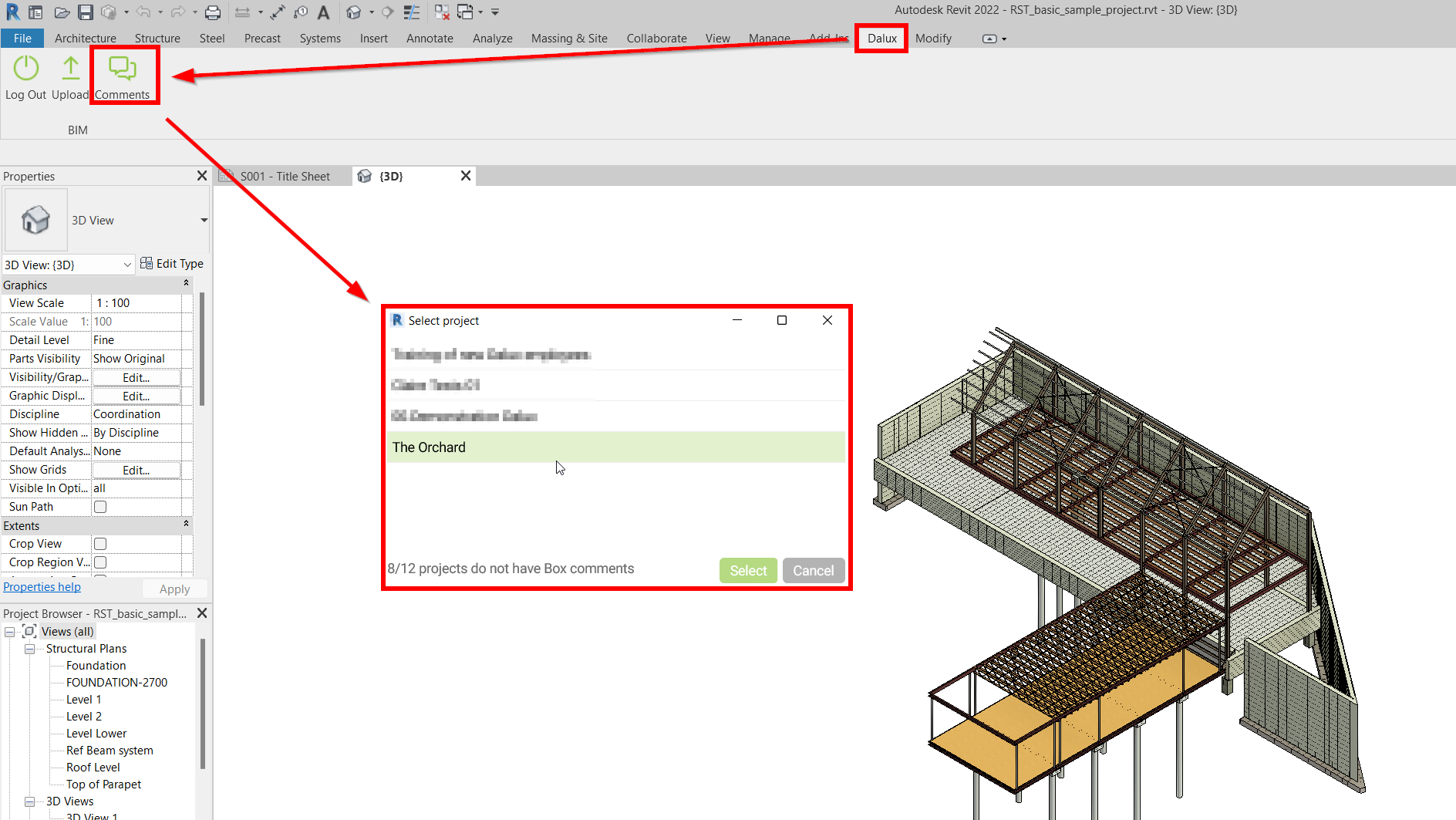

Kommentaarides saate valida, millistes oma projektides soovite kommentaare vaadata, uuendada või luua:

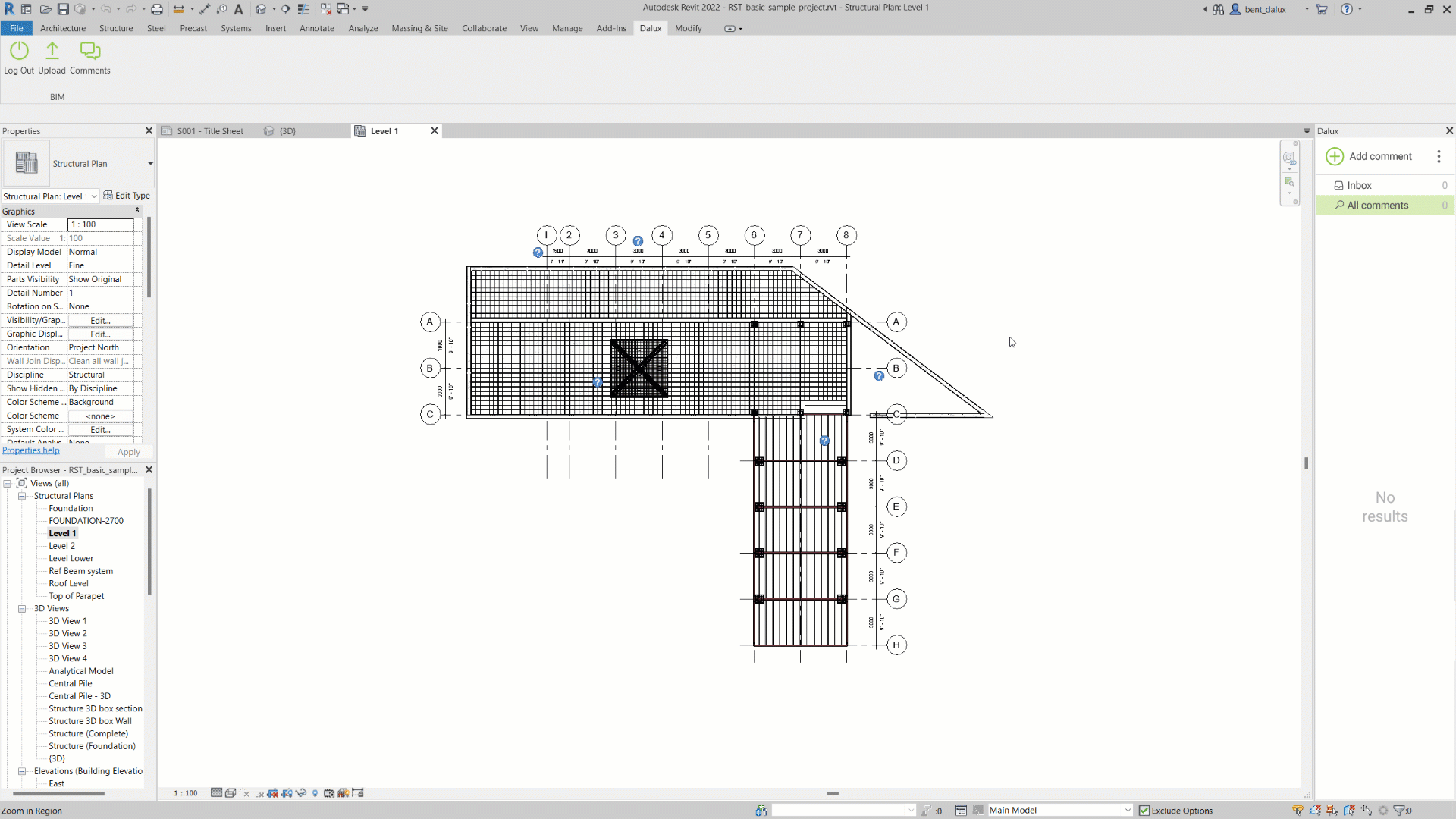

Kui olete oma projekti valinud, ilmub akna paremale küljele menüüveerg.
Kommentaari lisamiseks valige Lisa kommentaar ja looge uus kommentaar samamoodi, nagu teeksite seda otse Daluxis, valides tüübi, suhtluskanali, vastutuse ja muu teabe:

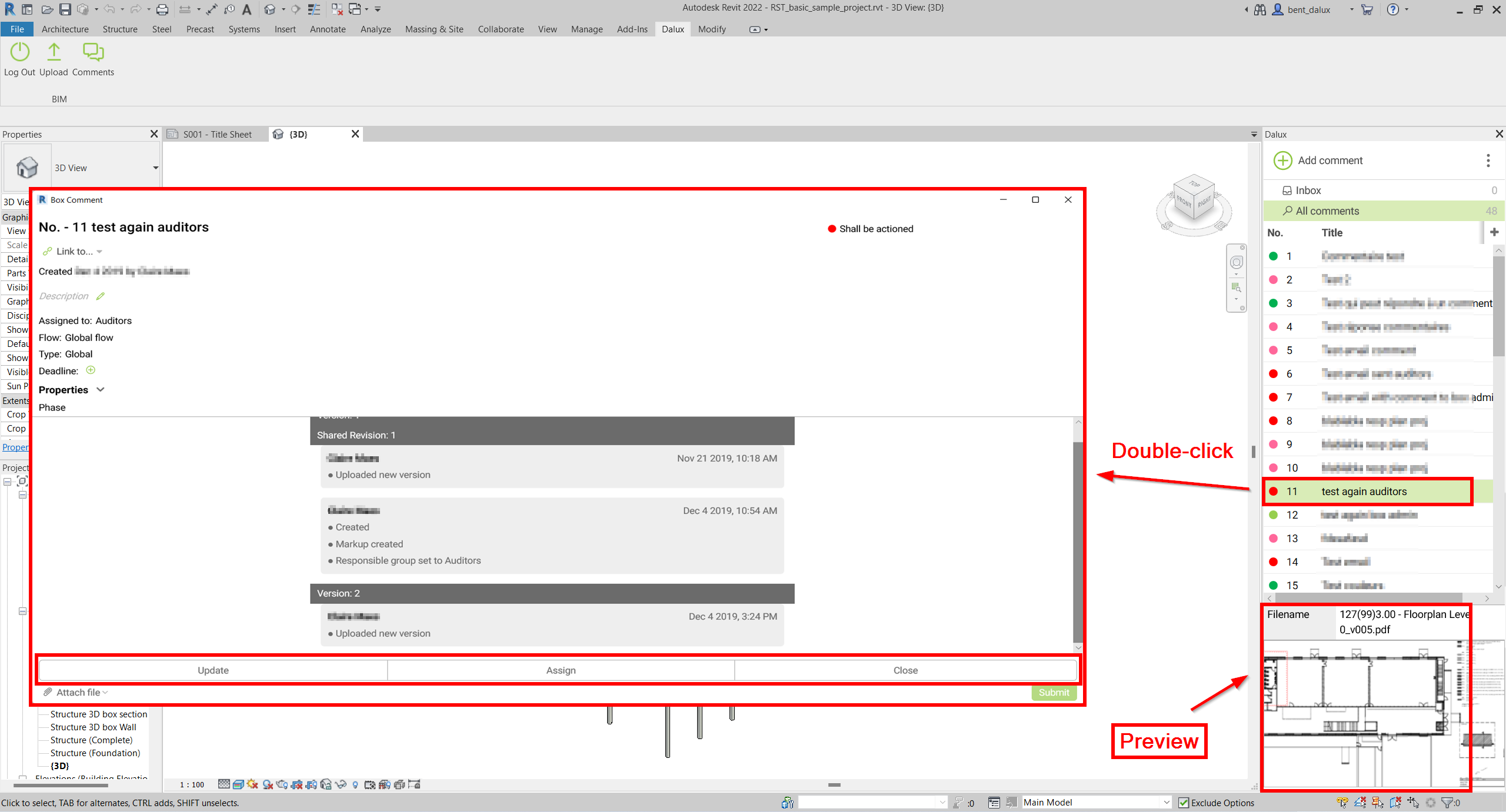

Olemasolevate kommentaaride vaatamiseks saate valida kausta ja valida kirje. Akna allosas näete punase joonega sisu eelvaadet. Kommentaari avamiseks täisekraanil ja kogu sellega seotud teabe kuvamiseks topeltklõpsake lihtsalt kommentaaril.
Selles aknas saate ka kommentaari redigeerida või vastata, ja isegi sulgeda selle, kui probleem on lahendatud ja teil on vajalikud õigused.
Mudeli kinnitamine integreerimine
Revit plugin integreerib ka Daluxi Mudeli kinnitamine funktsiooni. Seda integratsiooni kasutades saate hõlpsasti teha oma Reviti mudelis muudatusi Daluxi kattuvuse kontrollid või metaandmete kontrollid alusel.

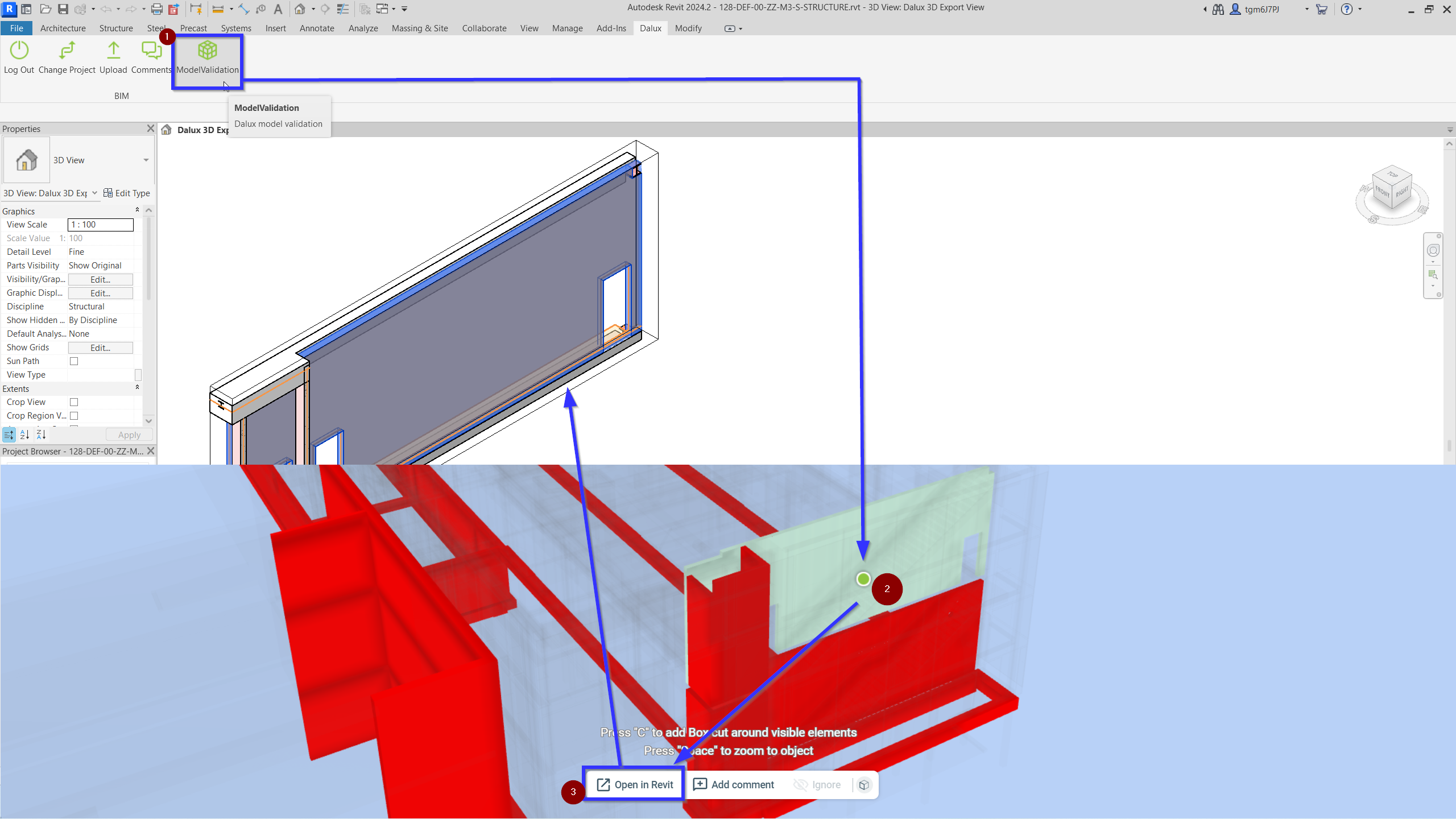

Selleks avage Revit ja avage Reviti fail, mis vastab teie Daluxi projekti mudelile. Seejärel klõpsake nuppu Mudeli kinnitamine, mis avab ainult mudeli kinnitamine Daluxi Desktopi instantsi, kus saate teha kattuvuse kontrollid.
Siit saate teha kattuvuskontrolle, et näha, kus probleemid tekivad, ning seejärel klõpsata Daluxis, jaotises Mudeli kinnitamine (ainult töölauarakendus), Ava Revitis. See avab Reviti ja suunab otse Reviti valitud objekti asukohta:
Valitud objekti ja kattuvuse kontrolli teabega saate mudeli/metaandmed vead parandada.
