Kuidas kasutada kommentaare

Selless artiklis õpetame teid, kuidas luua ja vastata kommentaaridele joonistel, dokumentidel ja BIM-mudelitel ning jagada neid projektis osalejatega.

Kuidas luua uut kommentaari

Saate luua kommentaare joonistele, dokumentidele ja isegi BIM-mudelitele. Samuti võite luua kommentaare, mis ei ole seotud konkreetse dokumendiga üldise suhtluse eesmärgil. Iga kommentaar luuakse kolme sammuga:

1. Vali joonis/dokument/asukoht
2. Lisa annotatsioon
3. Täida kommentaarivorm

Kuidas kommentaare luua

Loo kommentaare 2D joonistele

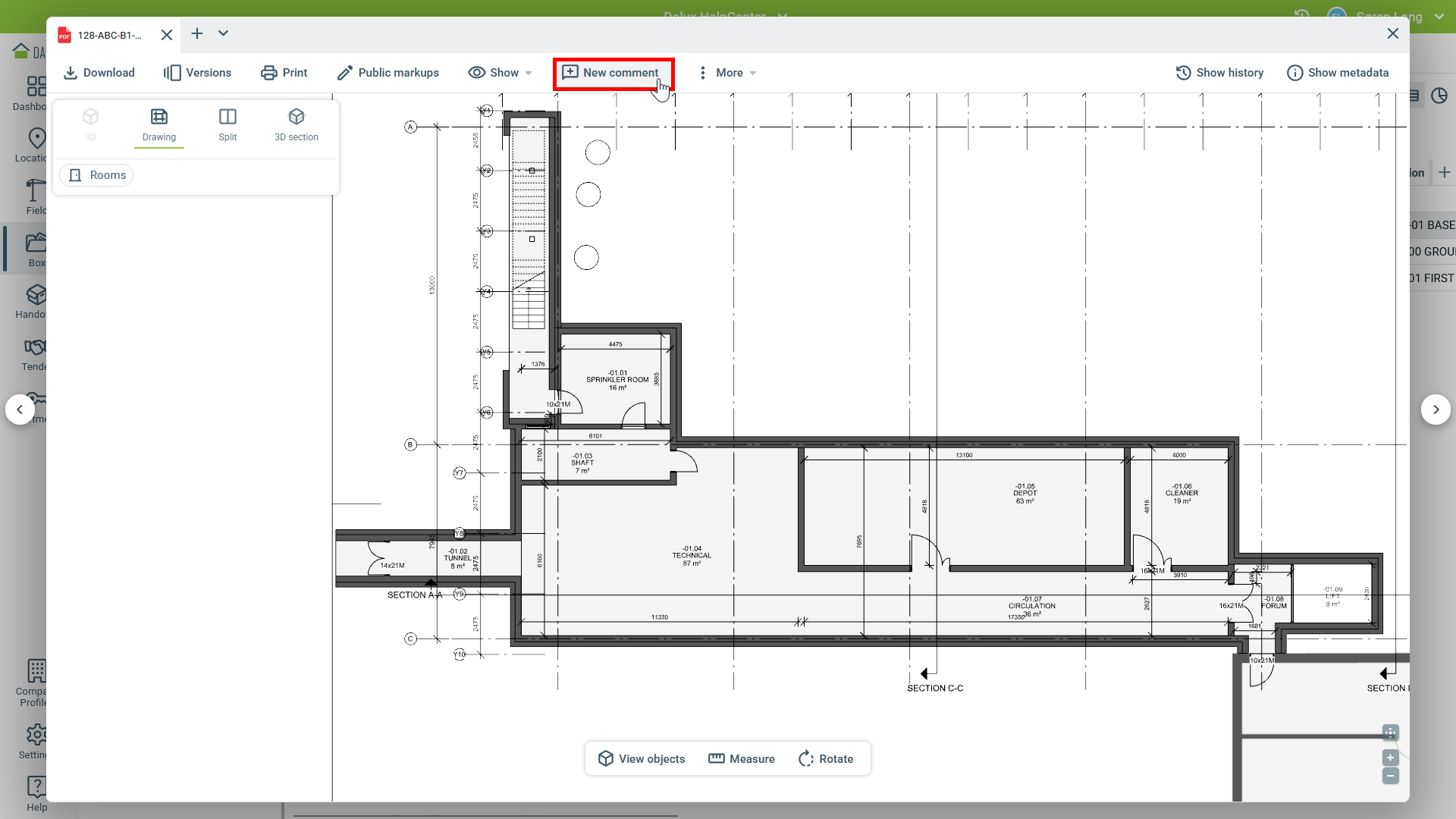

2D joonistele kommentaaride lisamiseks ava joonis Box ja klõpsa Uus kommentaar.

Loo kommentaare PDF-dokumentidele

Saate lisada kommentaare mitmeleheküljelistele dokumentidele samal viisil nagu joonistele, ning need hüppavad otse lehele, kus need tehti, kui need hiljem avatakse.

Loo kommentaare BIM mudelitele

BIM mudelite kommentaarid luuakse Asukohas või Design.

3D vaates klõpsake Lisa kommentaar, kui olete navigeerinud asjakohase vaatepunkti juurde.

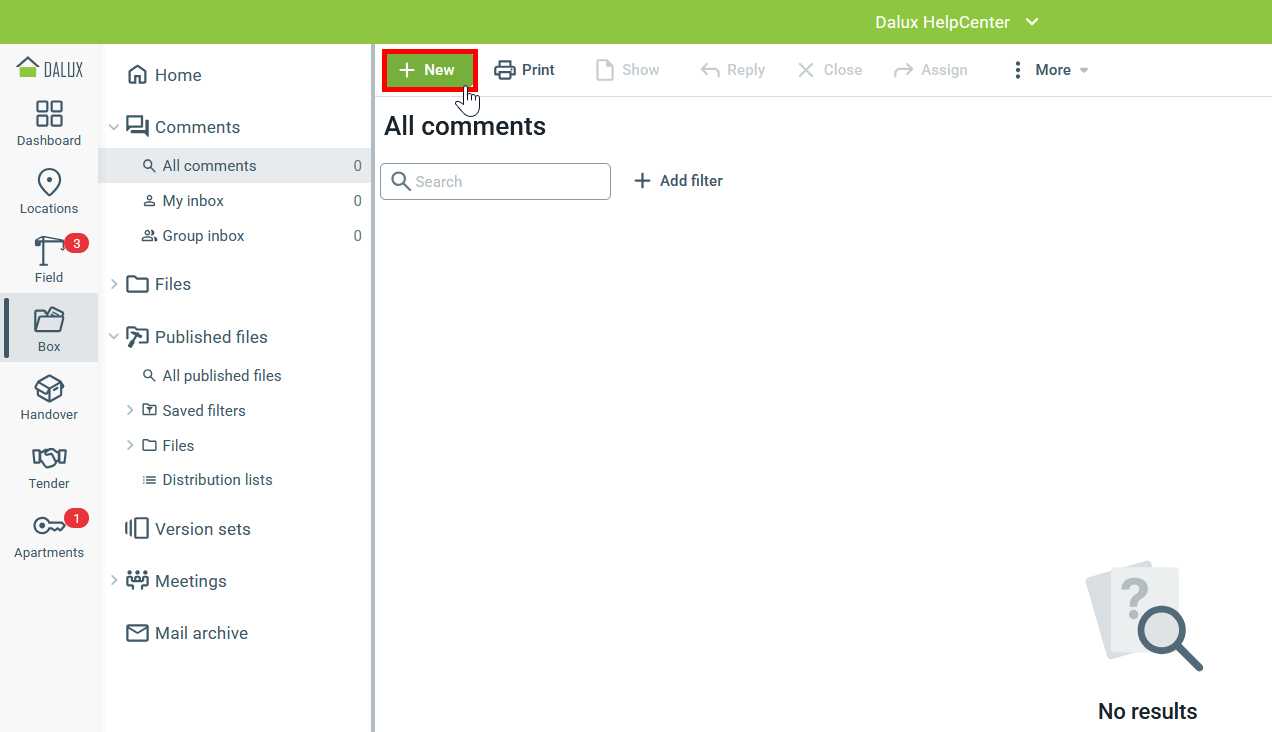

Loo kommentaare failiviiteta

Samuti on võimalik luua üldisi kommentaare ilma dokumentide või jooniste viiteta.

Selleks mine saidile:

Box Kommentaarid Kõik kommentaarid Uus.

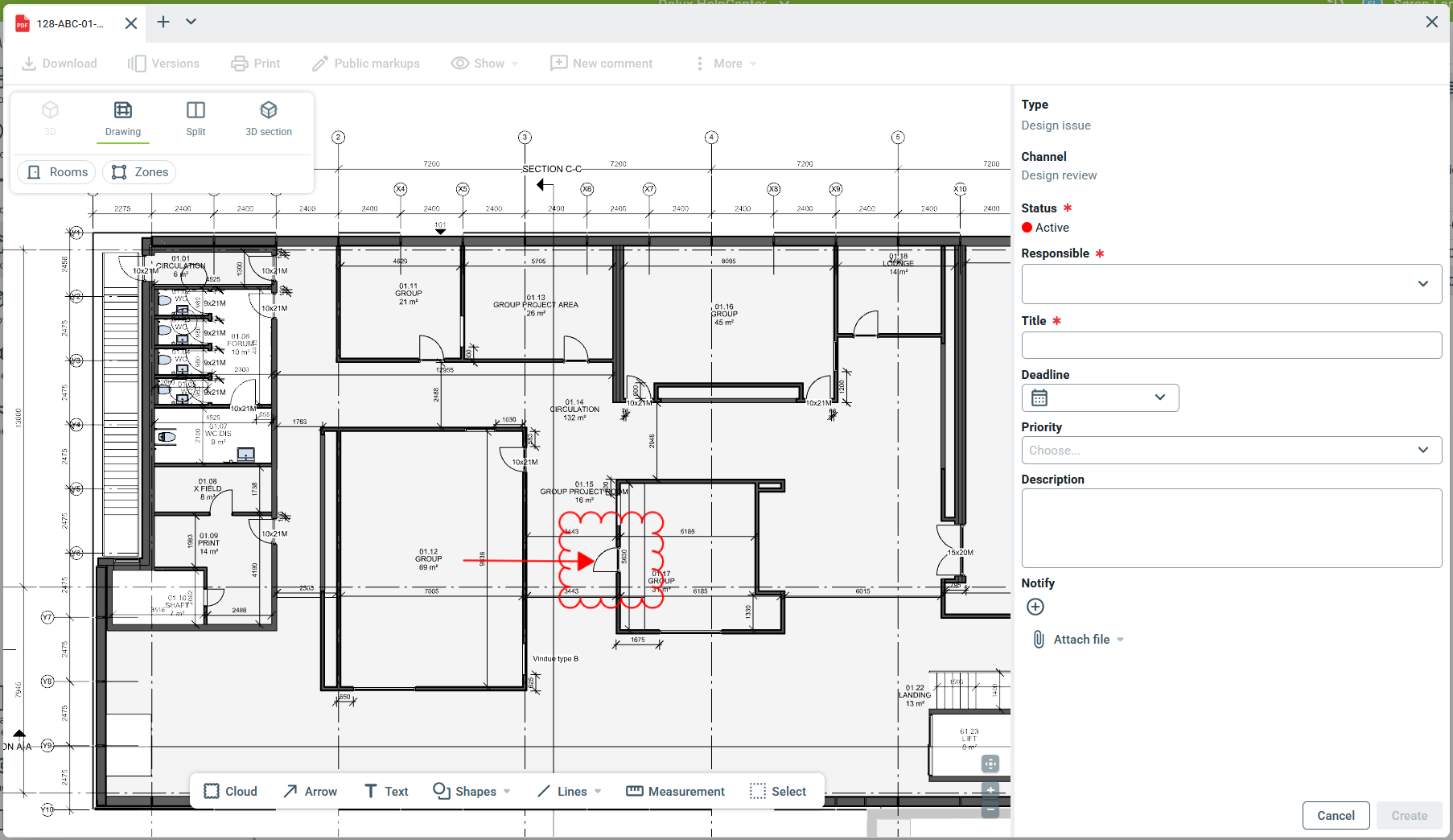

Lisa märkusi

Sul on mitmeid märkuste tööriistu, mida saad kasutada oma kommentaari teema märkimiseks.

• Pilv: Klõpsa ja lohista, et joonistada ristkülikukujuline pilv, või klõpsa, et luua kohandatud kuju.
• Nool: Joonista nool.
• Tekst: Kirjuta teksti ning fondi suurust saab muuta.
• Kujundid: Joonista ring, polügoon või ristkülik.
• Jooned: Joonista jooni, loo esiletõsteid või joonista vabakäejoonis.
• Mõõtmine (ainult 2D): Lisa punktist punkti mõõtmine.
• Vali: Vali mitu annotatsiooni korraga, et liigutada või kustutada mitu annotatsiooni.

Kui valite oma kommentaari jaoks märkuse, saate lisada rohkem teavet, et pakkuda lisakonteksti. 3D kommentaarid salvestavad kõik tehtud muudatused mudelil, nagu filtrid, värvimine ja lõiked. Vajadusel võid lisada mõõtmised ka märkustele.

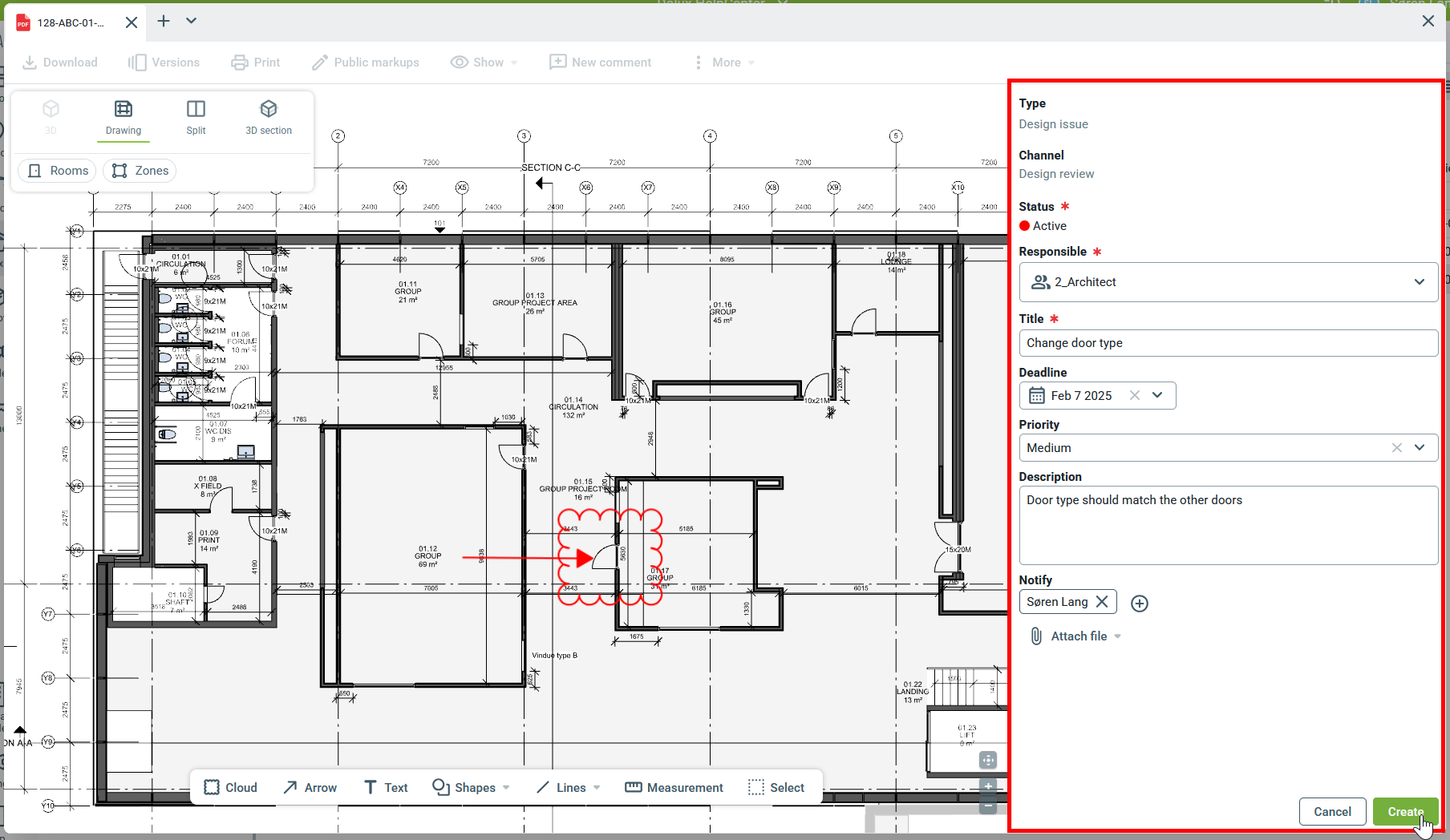

Täida kommentaarivorm

Uue kommentaari loomisel saad täita kohandatud vormi kõigi vajalike andmetega. Teabe tüüp sõltub teie projektist, kuid sisaldab alati:

• Kommentaari tüüp: Tüüp on valitud loomisel ja hiljem seda muuta ei saa.
• Kanal: Kanal kirjeldab osalejaid, kes näevad kommentaare.
• Staatus: Vali uue kommentaari staatus. Värvilised täpid mõjutavad sinu märkuste värvi ja annavad parema ülevaate loendi vaates ning joonistel ja dokumentidel.
• Pealkiri: Pealkiri peaks kokku võtma kommentaari teema.
• Tähtaeg: Määra tähtaeg, millal kommentaar peab olema lahendatud.
• Kirjeldus: Kirjeldus pakub põhjalikumat selgitust kommentaari kohta.
• Teavita: Lisa täiendavaid osalejaid, kes peaksid olema informeeritud muudatustest.
• Manusta fail: Kommentaari paremaks selgitamiseks võid lisada seotud faile.

Väljad, millel on , on kohustuslikud ja tuleb täita. Kommentaari loojana lisatakse sind alati 'Teavita' sektsiooni ja seega ollakse teavitatud muudatustest, mida osalejad teevad.

Duplitseeri kommentaar loomise ajal

Sul on võimalik duplitseerida kommentaar teise faili või lehele. See võib olla abiks probleemide puhul, mis ilmnevad erinevatel korrustel või elementidel.

Selle asemel, et klõpsata Loo, ava rippmenüü ja vali 'Sellele ja teisele failile'.

See loob praeguse kommentaari ja avab akna, kus saad valida täiendava faili. Kommentaari sisu kopeeritakse ja märgistused paigutatakse samasse asukohta, eeldusel et uus fail on sama mõõtmetega. Saad redigeerida sisu enne selle salvestamist uue kommentaarina.

Pange tähele, et manuseid ei duplitseerita uues kommentaaris.

Kuidas vaadata kommentaare

Ülevaate saamine

Saate ülevaate kõigist kanalite kommentaaridest, mille osa olete, minnes kohta:

Kast Kommentaarid Kõik kommentaarid

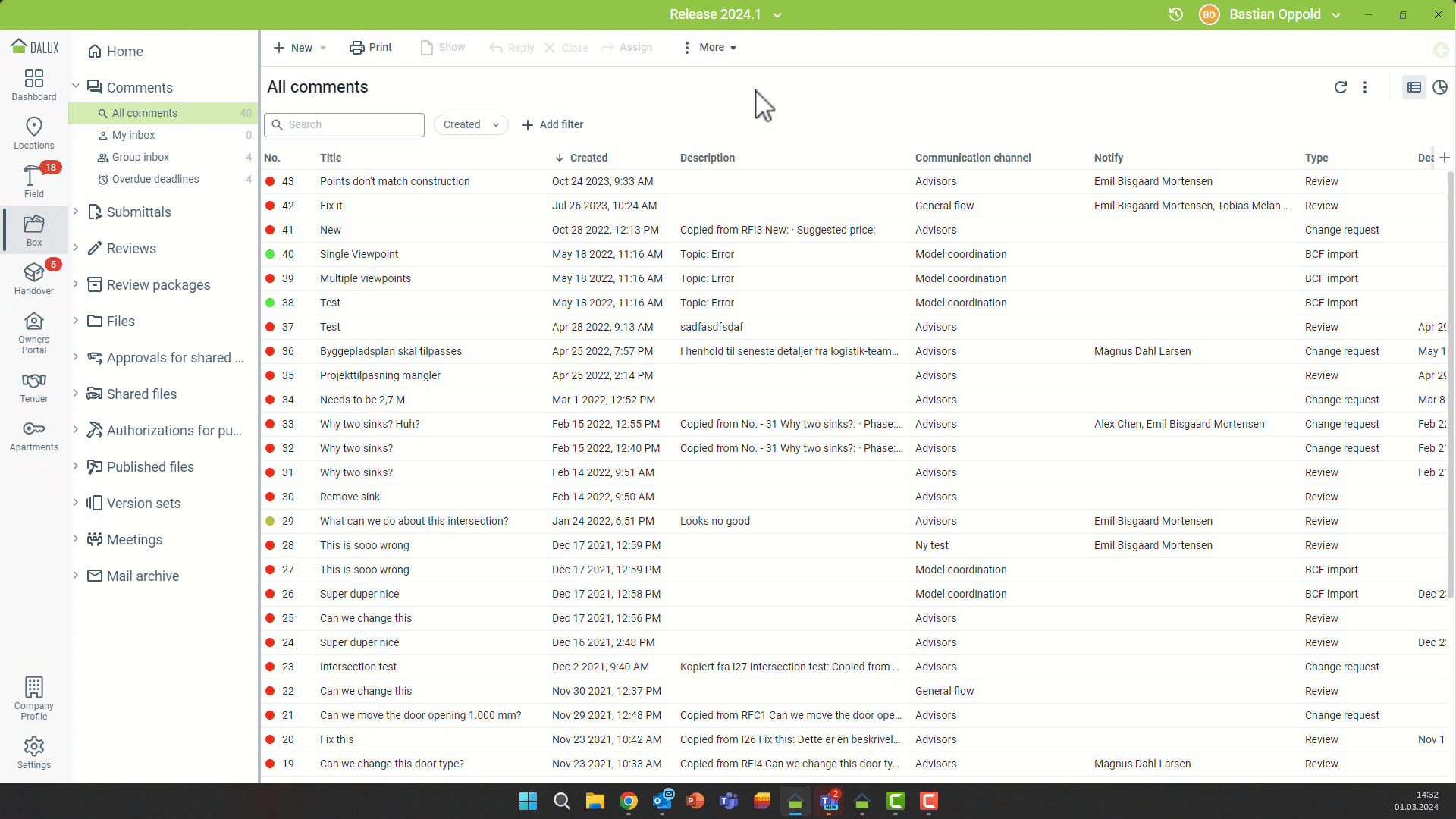

Siit leiate nimekirjavaate kõigi kommentaaride teabega, mida saate kasutada otsimiseks, filtreerimiseks, sorteerimiseks või analüüsimiseks. Saad lisada rohkem saadaolevaid veerge -ikooniga.

klõpsamine võimaldab teil vaadata kommentaare erinevates diagrammides kohandatud seadetega.

Klõpsates naased loendivaatesse.

Dalux pakub sulle 3 eelmääratletud filtrit:

• Minu postkast: Siin leiad kõik kommentaarid, mille eest oled vastutav
• Grupi postkast: Siin leiad kõik kommentaarid, mille eest sina või sinu kasutajagrupi teised liikmed vastutavad
• Möödunud tähtaegadega kommentaarid: Siin leiad kõik kommentaarid, mille eest sinu kasutajagrupp vastutab ja mille tähtaeg on möödunud

Näita kommentaare

2D-kommentaare on võimalik avada kahel viisil. Ava need kas loendivaatest aadressil

Kast Kommentaarid Kõik kommentaarid Vali kommentaar Näita

või ava see otse joonisest aadressil

Box Failid / Jagatud failid / Avaldatud failid Vali joonis/dokument

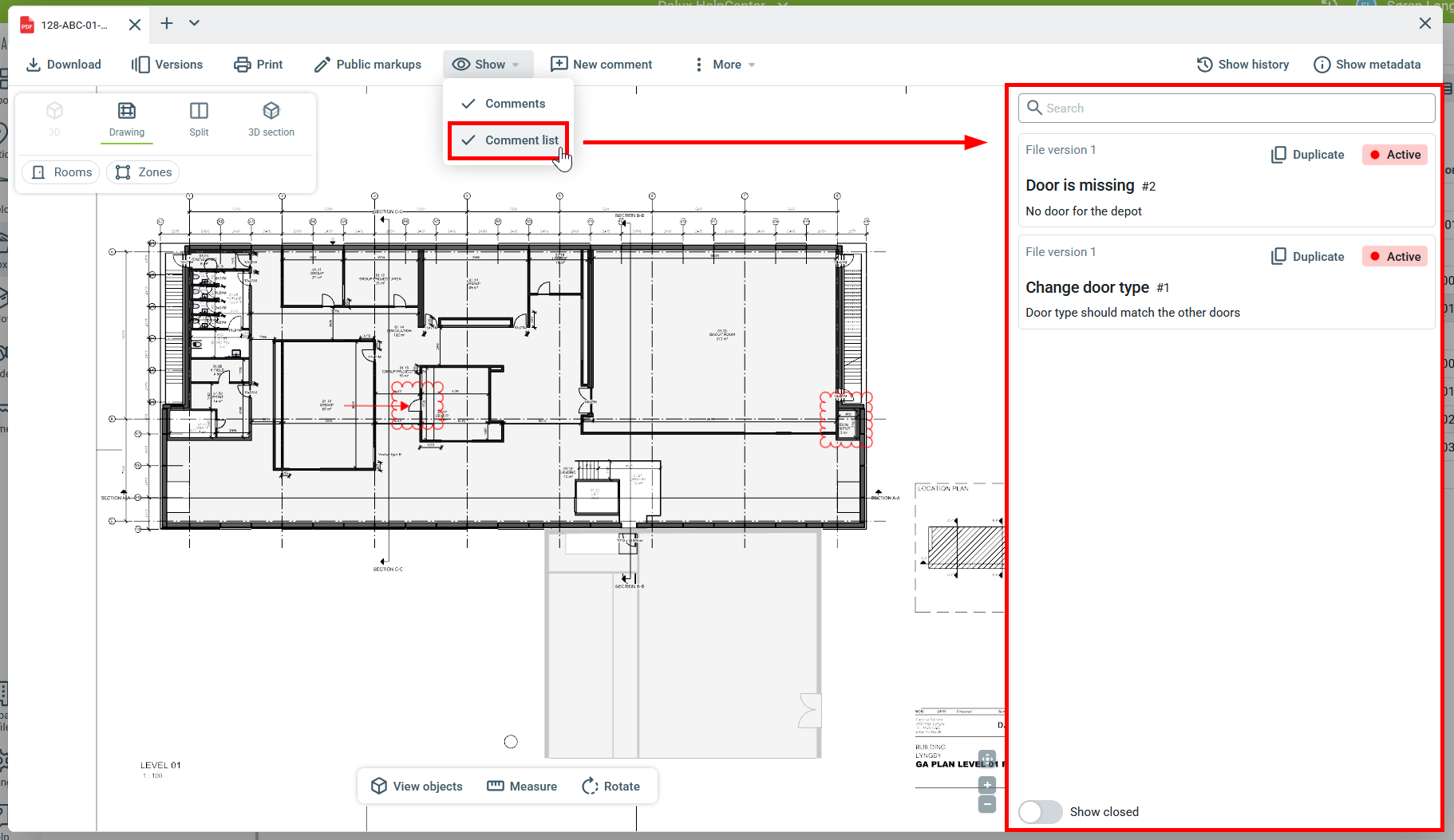

Avatud joonisel kõikide kommentaaride vaatamiseks aktiveeri 'Kommentaaride nimekiri' all Kuva.

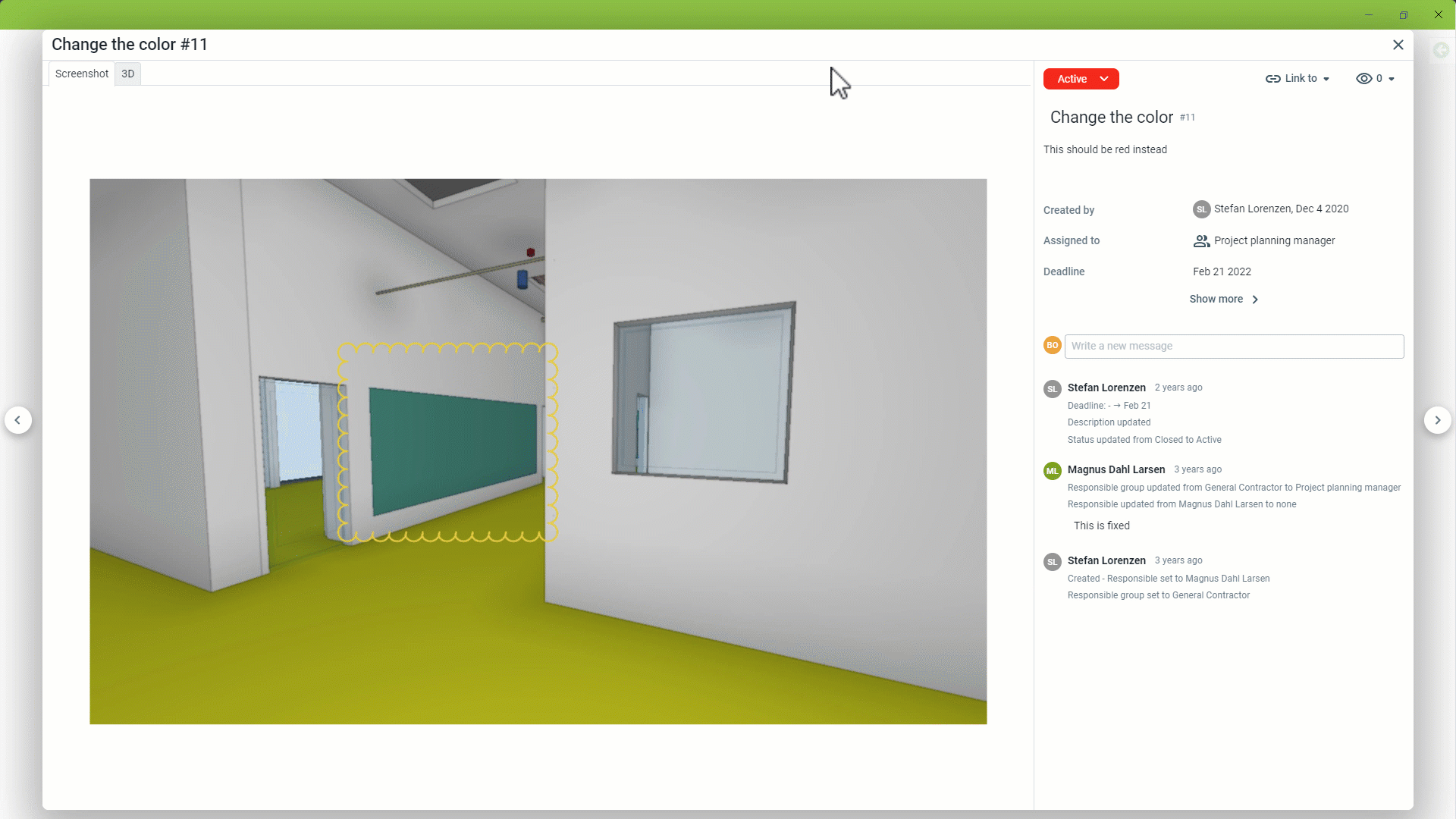

3D kommentaaride jaoks on Sul kaks võimalust avamiseks. Sa võid kas navigeerida:

Kast Kommentaarid Kõik kommentaarid Vali kommentaar Näita

või saad neid avada BIM-vaaturis, minnes aadressile:

Asukohad ' Kommentaarid' Vali kommentaar

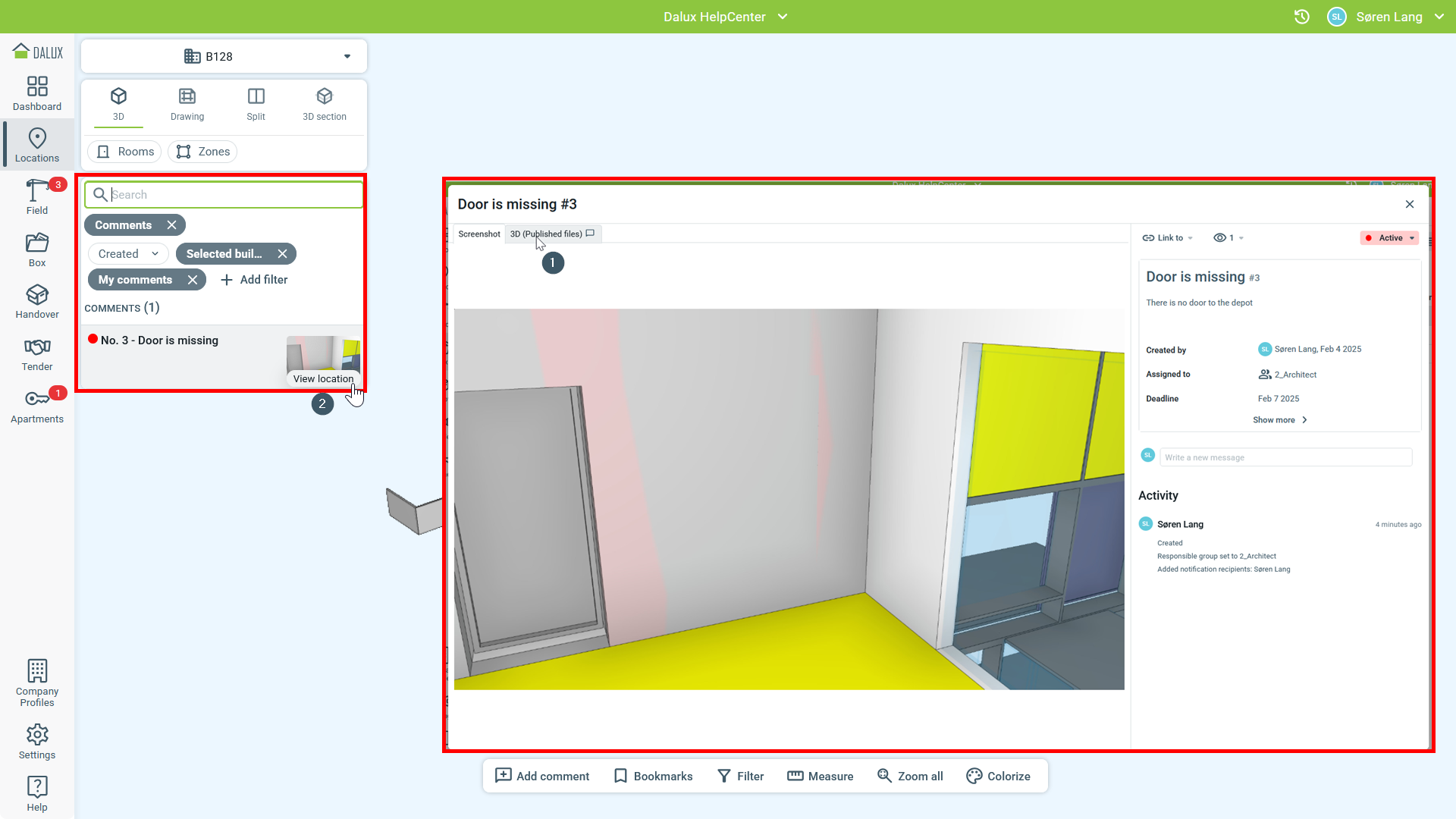

3D kommentaarid sisaldavad alati ekraanitõmmist vaatepunktist, kus kommentaar loodi. Mudelis asukoha juurde hüppamiseks klõpsa kas '3D' Box (1) või 'Vaata asukohta' Asukohad (2):

Duplitseeri olemasolevad kommentaarid

Kui joonist vaadates on kommentaaride loend avatud, saate olemasolevaid kommentaare duplitseerida. See loob uue kommentaari koos olemasoleva kommentaari märgistuse koopia ja atribuutväärtustega.

Pange tähele, et manusid ei duplitseerita uues kommentaaris.

Loendivaates vali 'Duplitseeri', sellega luuakse uus kommentaar olemasolevale failile.

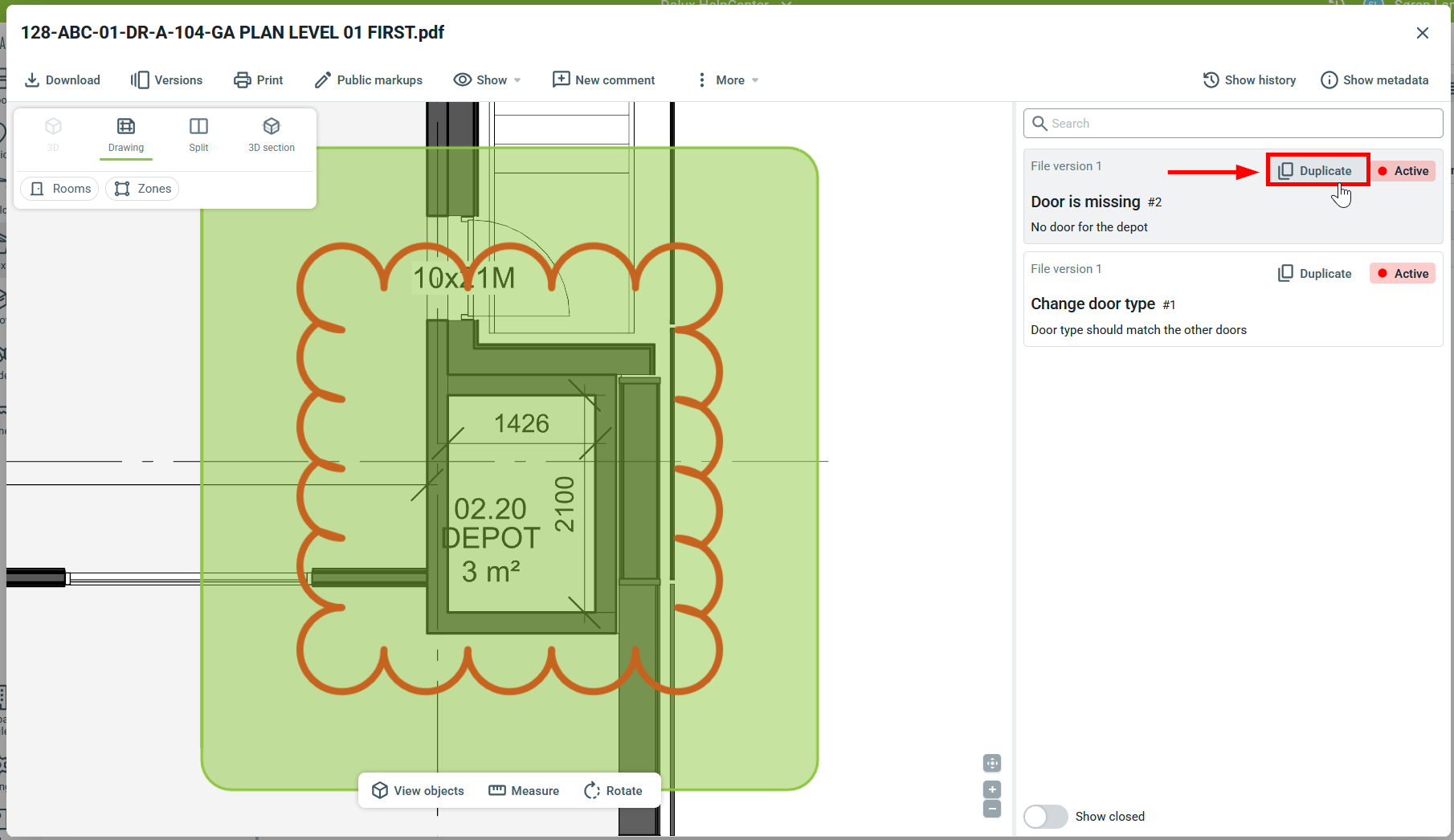

Klõpsake olemasoleva kommentaari märgistusel ja valige kas 'Duplitseeri' või 'Teisel failil'.

Kui valid 'Duplitseeri', luuakse kommentaari koopia samasse faili; kui valid 'Teisel failil', avaneb aken, kus saad valida teise faili.

Kommentaari sisu kopeeritakse ja märgistused paigutatakse samasse asukohta, eeldusel et uuel failil on samad mõõtmed.

Kuidas kommentaare vastata

Kommentaari avamisel on sul mitmeid võimalusi seda redigeerida või vastata.

• Muuda kirjeldust või pealkirja: Kui pead kommentaari kirjeldust või pealkirja muutma, saad seda teha klõpsates kirjelduse juures või pealkirja juures, kui hõljutad selle kohal hiirega.
• Muuda staatust: Saad muuta kommentaari staatust või seda sulgeda, kui sul on selleks õigus.
• Muuda määratut: See võimaldab sul muuta, kellele kommentaar on määratud.
• Link to other comments: Kasuta seda funktsiooni, et kas linkida kommentaar teise olemasoleva kommentaariga või loo uus lingitud kommentaar.
• Muuda tähtaega: Kui pead kommentaari tähtaega muutma, saad seda teha klõpsates kõrval asuval ikoonil.
• Show more: Vaata ja muuda rohkem informatsiooni selles kommentaaris.
• Write a new message: Lisa uus sõnum. Eelmised sõnumid on jätkuvalt kättesaadavad sõnumite lõimes. Saad sõnumile manustada faile Boxist, oma arvutist või lõikepuhvrist.

Kustuta kommentaar

Kasutajaõigused

Kommentaari kustutamiseks peate olema oma projekti projekti administraator või projekti planeerimise juht. Peate omama ka vähemalt vaatamisõigusi sellele kommentaarile.

Kommentaari saab kustutada ainult siis, kui see on suletud. Kommentaari kustutamiseks minge

BoxKommentaaridVali kommentaarRohkemKustuta.
