See artikkel käsitleb, kuidas luua tsoone kaardil, piirkondades ja struktuurides InfraFieldi projektis.
Kasutage tsoone, et jagada projekt väiksemateks segmentideks, millel on konkreetsed omadused või filtreerimise eesmärgil. Soovitatav on luua tsoonid alguses, kuid tsoonide hilisem lisamine värskendab automaatselt juba paigutatud registreeringuid.
Kaardivaates loodud tsoonid kuvatakse automaatselt kõigi kaardikihtide kohal.
Enne tsoonide lisamist peate kõigepealt looma piirkonna või struktuuri. Kui olete üles laadinud ühe või mitu joondusfaili, saate neid kasutada tsoonide automaatseks loomiseks keskjoonte piki.
Kasutaja õigused
Tsoonide seadistamiseks peate olema projekti administraator, projekti planeerimise juht või kohandatud kasutajarühma liige, kellel on Asukohtade redigeerimise load.
Kuidas tsoone seadistada

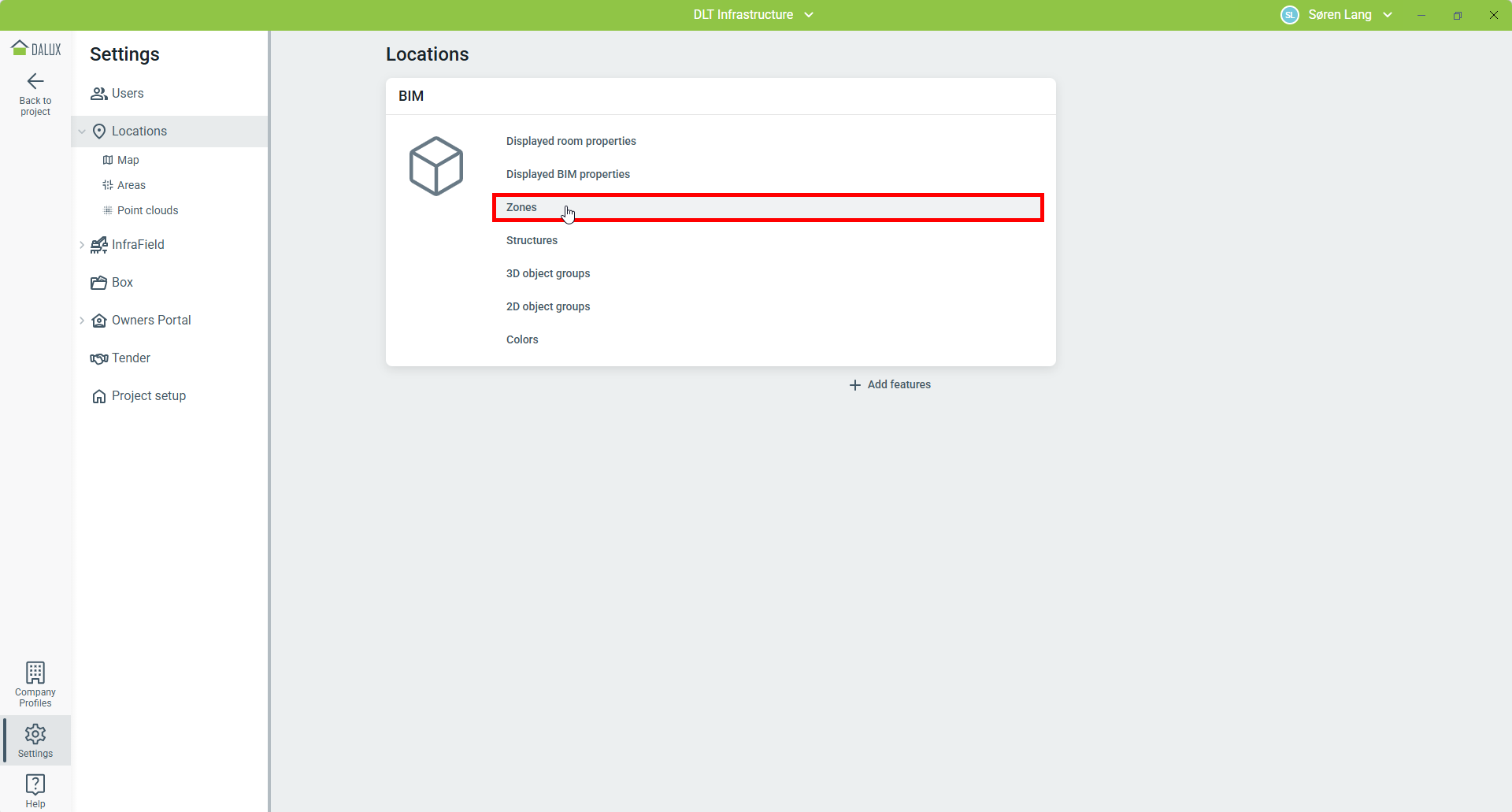

Projekti tsoonide loomiseks liikuge lehele Sätted
Asukohad
'Tsoonid'.

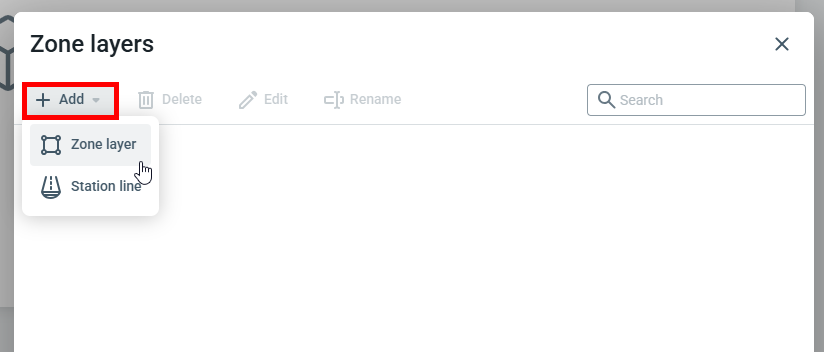

Kui klõpsate Lisa, on tsoonikihtide loomiseks kaks võimalust:
-
Tsoonikiht: Selle funktsiooni abil saate joonistada kujundeid kaardile, piirkondadele või struktuuridele. Tsoonid on üksteisest sõltumatud.
-
Station Lines: Selle abil saate luua tsoone, mis järgivad joondust fikseeritud laiusega.
Kuidas seadistada tsoonikihte

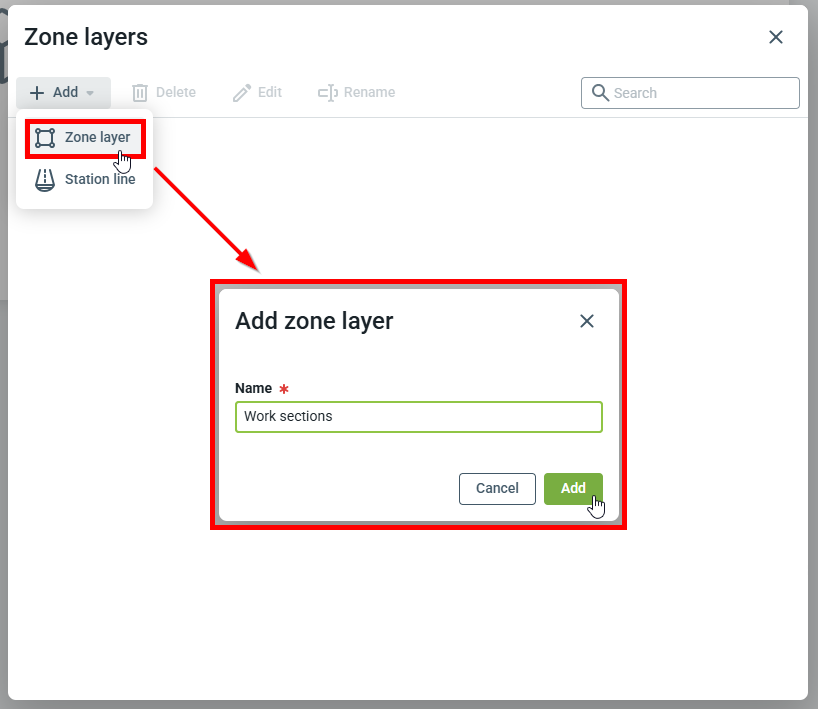

Uue tsoonikihi ja tsoonide loomiseks klõpsake Tsoonikiht.
Sisestage tsoonikihi nimi ja klõpsake 'Lisa'. Tsoonikiht kuvatakse loendi vaates.

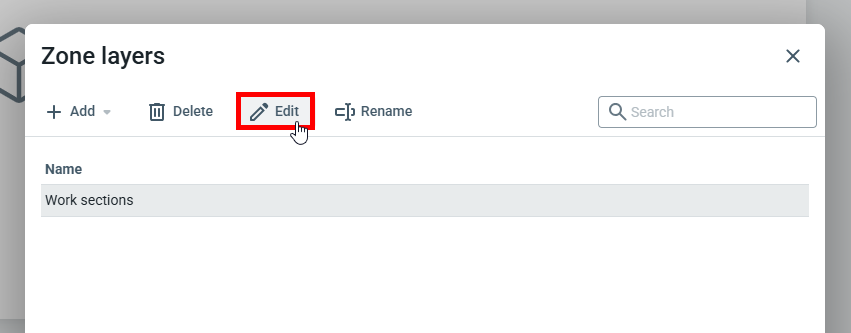

Topeltklõpsake tsooninimele või valige see ja klõpsake Redigeeri.

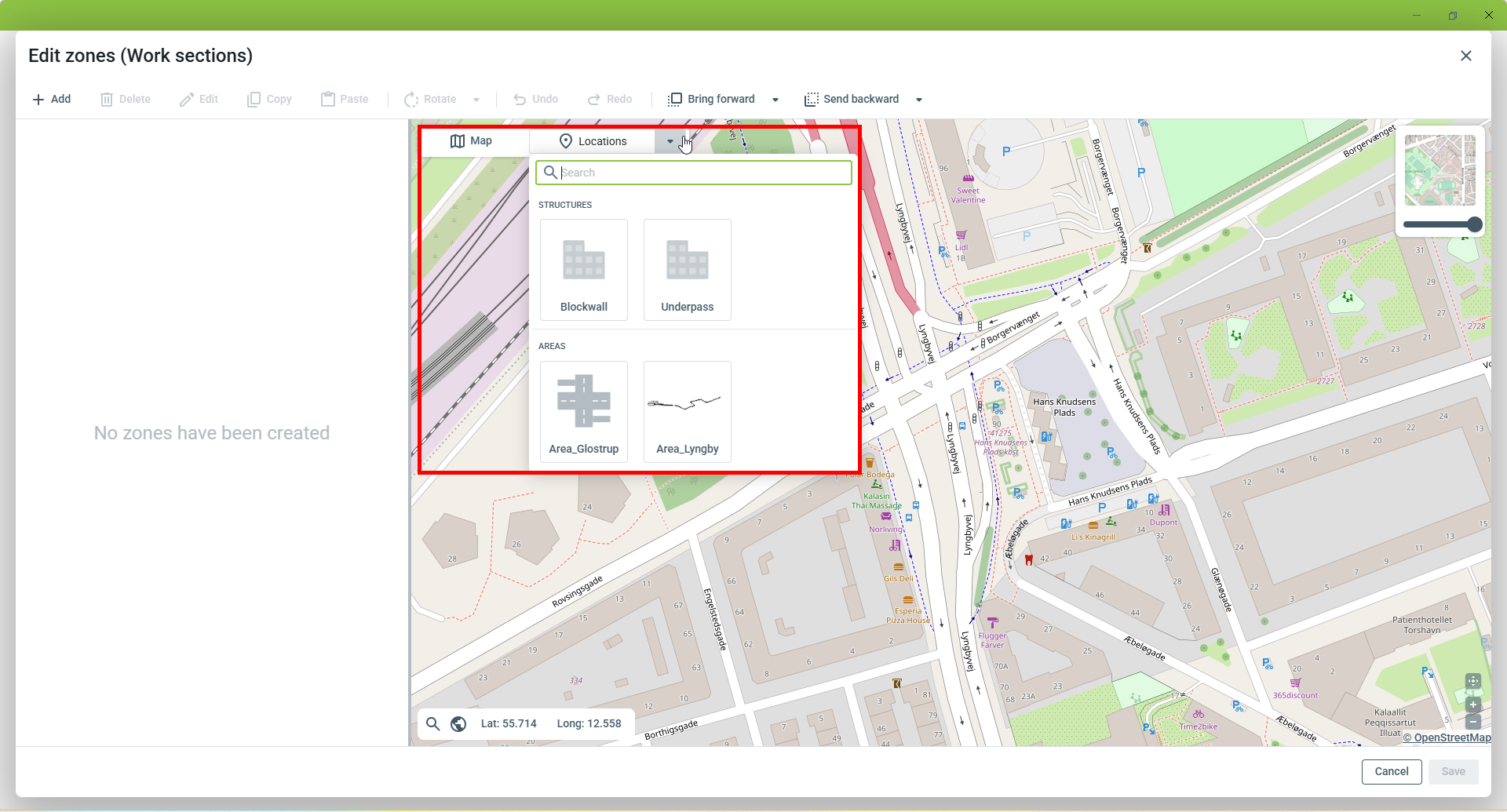

Peate valima, kuhu tsoone lisada. Valige 'Kaart', 'Piirkond' või 'Struktuur' Asukohad.
- Aladele lisatud tsoone saab samuti kaardil kuvada.
- Struktuurile loodud tsoone saab kuvada ainult selles struktuuris ja mitte kaardil, piirkondades ega mõnes muus struktuuris.
- Kaardile ja aladele lisatud tsoonidel võivad olla samad nimed ja neid peetakse üheks ja samaks tsooniks.
- Struktuurile lisatud tsoonidel võib struktuuri sees olla sama nimi ning neid käsitletakse samana tsoonina tasemete lõikes. See ei saa olla sama nimega kui kaardi- või piirkonnatsoon ega teise struktuuri tsoon.
Loe edasi
Kui soovite tsoonide loomise kohta rohkem teada, võite lugeda seda artiklit: Tsoonid ja tsoonikihid.
Kuidas seadistada jaama read
Tsoonide genereerimiseks jaama ridade põhjal peate omama vähemalt ühte joondusfaili. Loe seda artiklit, et teada saada, kuidas lisada projektidesse joondusfaile: Kuidas joondusi seadistada

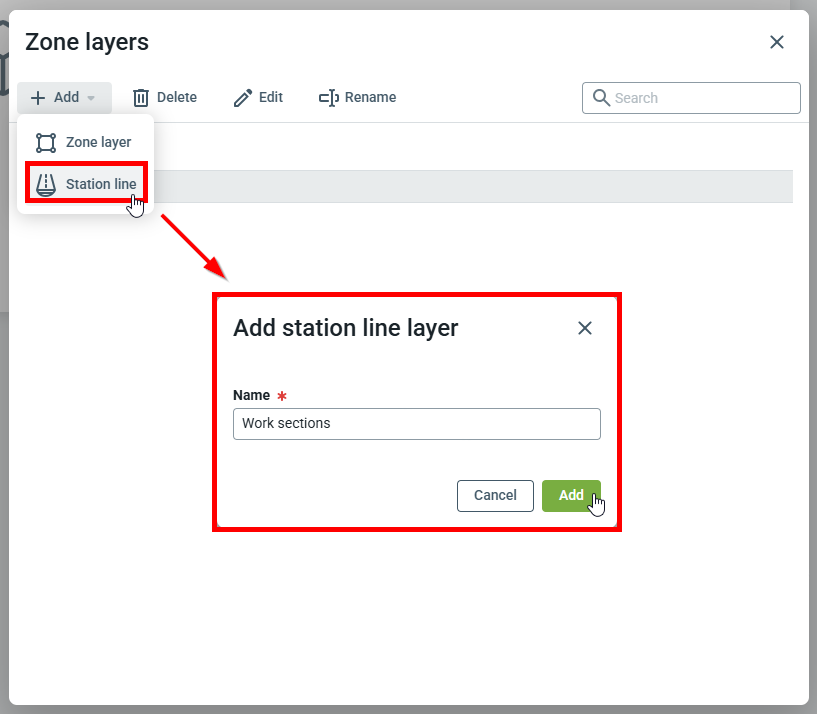

Uute tsoonide genereerimiseks jaama joonte abil minge:
Sätted
Asukohad
Tsoonid
Lisa
Jaama rida.
Sisestage nimi ja klõpsake 'Lisa'.

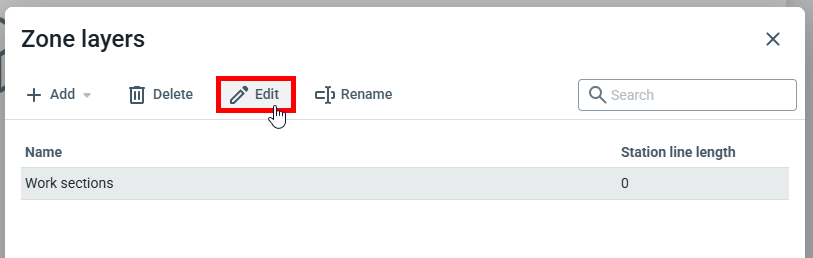

Topeltklõpsake tsoonikihil või valige see ja klõpsake Redigeeri, et see avada ja hakata selles tsoone genereerima.

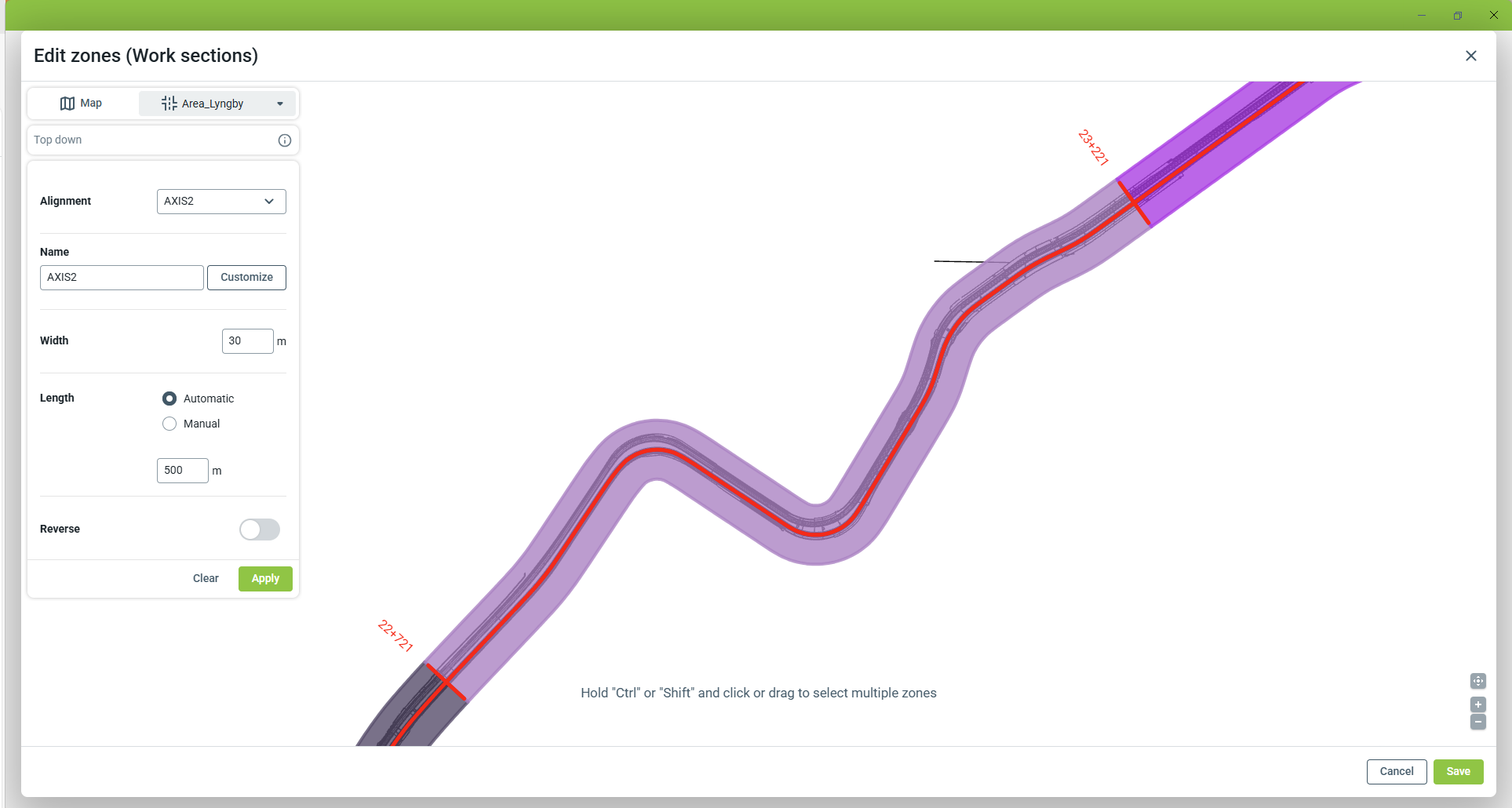

Valige kaardivaade või piirkond joonisega.
- Joondus: Valige joon joondusfailist.
-
Nimi: Valige eesliide tsoonide nimetamiseks. Tsoonid nimetatakse eesliite ning jaama pikenemise alguse ja lõpuga.
- Kohanda: Sisestage eesliide + algväärtus ja intervallid
- Laius: Sisestage kõikide loodud tsoonide kogulaius.
-
Pikkus:
- Automaatne: Kasutage seda sätet, et automaatselt luua tsoone joondusfaili järgi sama pikkusega (sisestatud allpool meetrites).
- Manuaalne: Kasutage seda meetodit tsoonide käsitsi loomiseks, lähtudes algusjaamast ja käsitsi valitud pikkustest
- Tagurpidi: Valige, millises otsas tsoonid genereeritakse.
Klõpsake 'Rakenda', et näha genereeritud tsoone. Klõpsake 'Salvesta', et oma tööd salvestada.
Lisa tsooni atribuudid

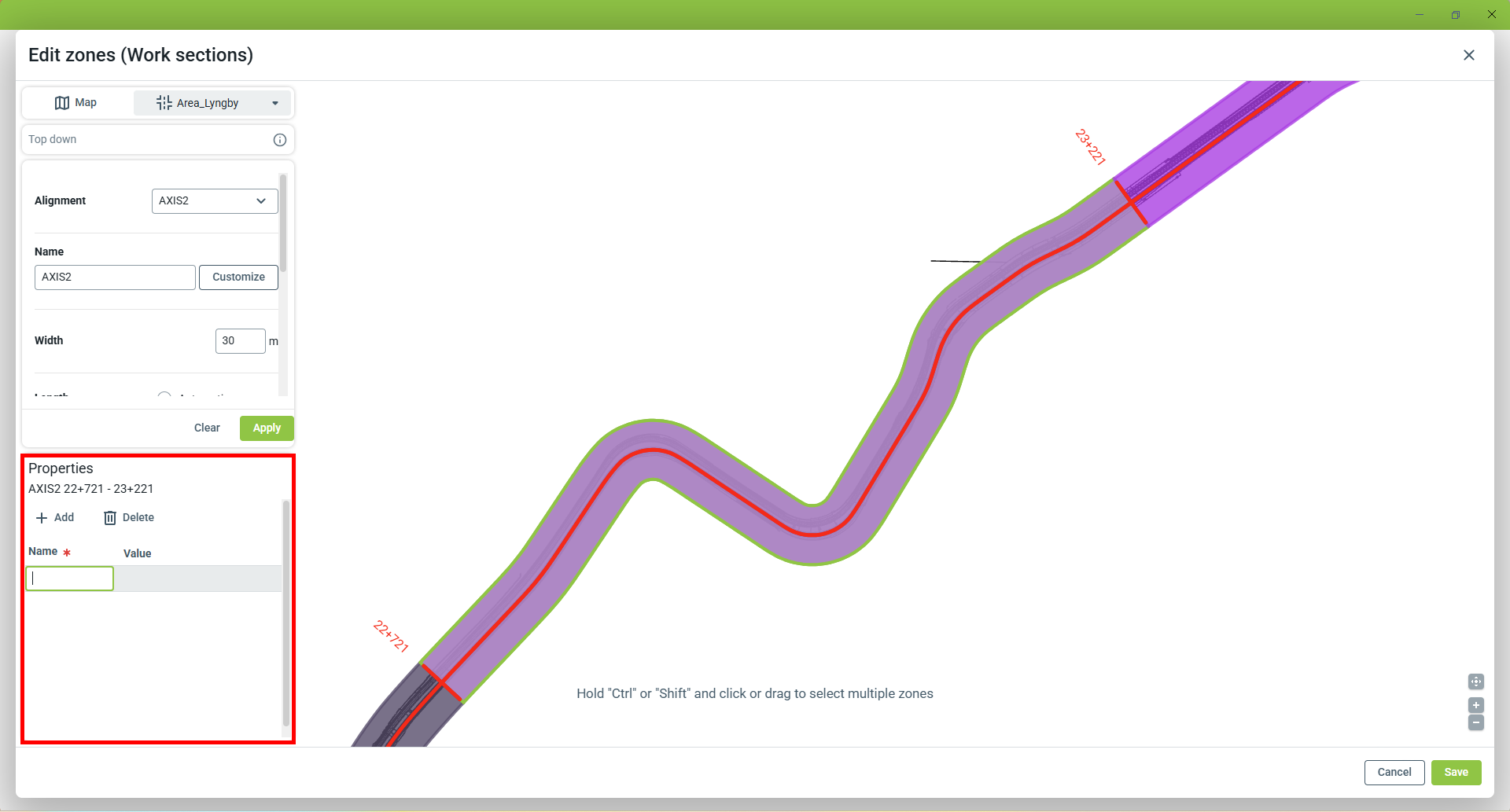

Tsoonidel võivad olla individuaalsed atribuudid, millele kasutajad pääsevad ligi nendega suheldes. Nende atribuutide lisamiseks klõpsake tsoonil selle redigeerimisel ja täitke selleks ettenähtud dialoogis 'Name' ja 'Value':

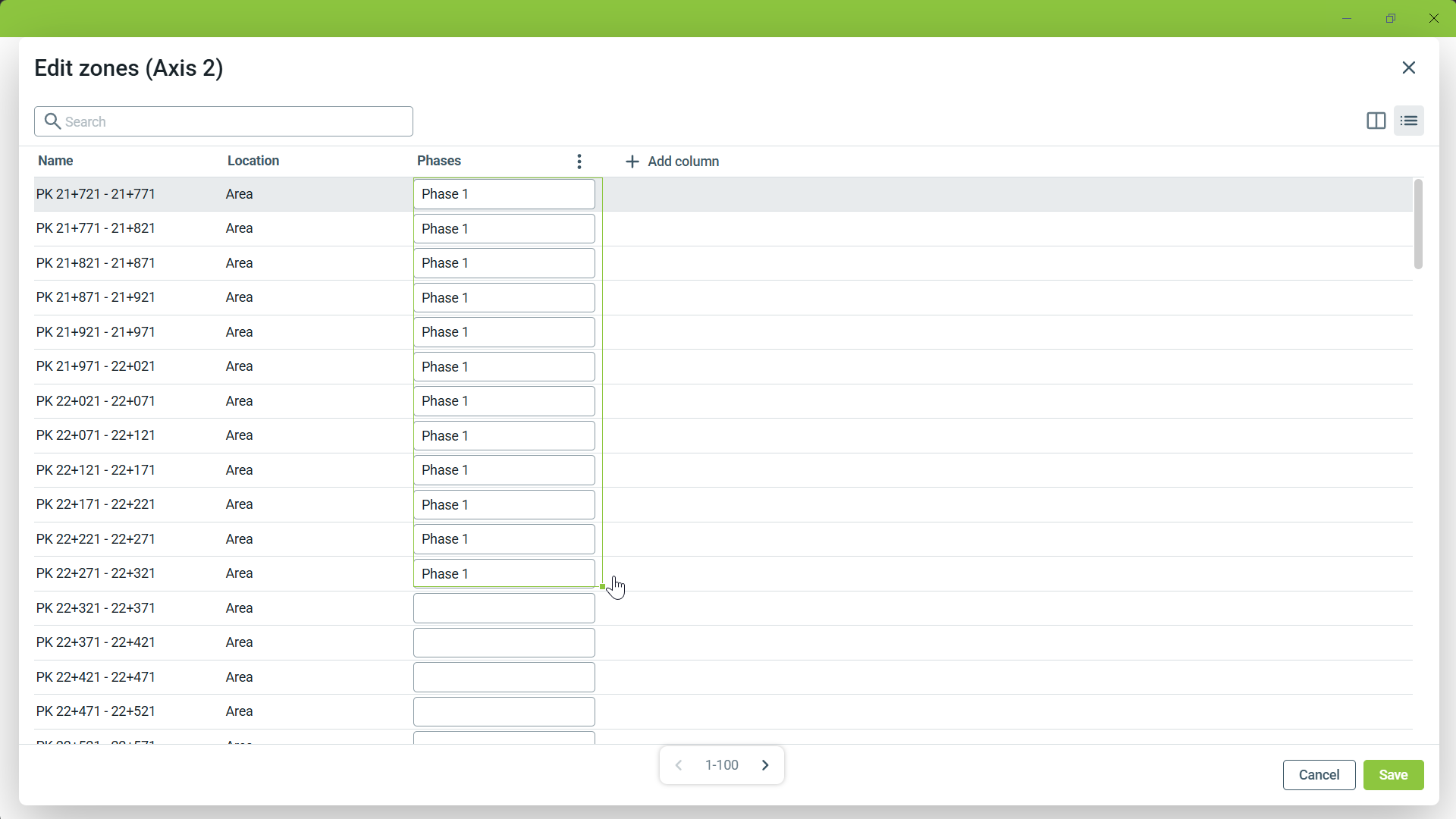

Kui soovite väärtusi hulgiliselt lisada, vahetage loendivaatesse, klõpsates . Lisage oma atribuudi jaoks uus veerg, täitke üks väärtus ja lohistage roheline kast alla kõigi nende tsoonide jaoks, mida soovite täita:
Pange tähele, et uute tsoonide genereerimine kirjutab selle teabe üle.
Loe edasi
Kui soovite tsoonide kasutamise kohta rohkem teada, võite lugeda seda artiklit selle kohta, kuidas kasutada tsoone töölauarakenduses: How to use maps in InfraField on desktop.
