See artikkel selgitab, kuidas kasutada QR-koode tsoonide, ruumide või 3D objektide jaoks. Neid QR-koode saab kohapeal kasutada Dalux Mobile'i abil, et kiiresti avada asukoht ja näha selles olevaid erinevaid registreerimisi. QR-koodid avavad ka objekti otse BIM mudelist.
Kuidas seadistada QR-koode asukohtadele
Load
QR-koodide aktiveerimist ja genereerimist saab teha ainult projekti administraator või välja administraator. Iga projekti kasutaja saab QR-koode skannida ja kasutada.
Aktiveeri QR-koodid asukohtade jaoks

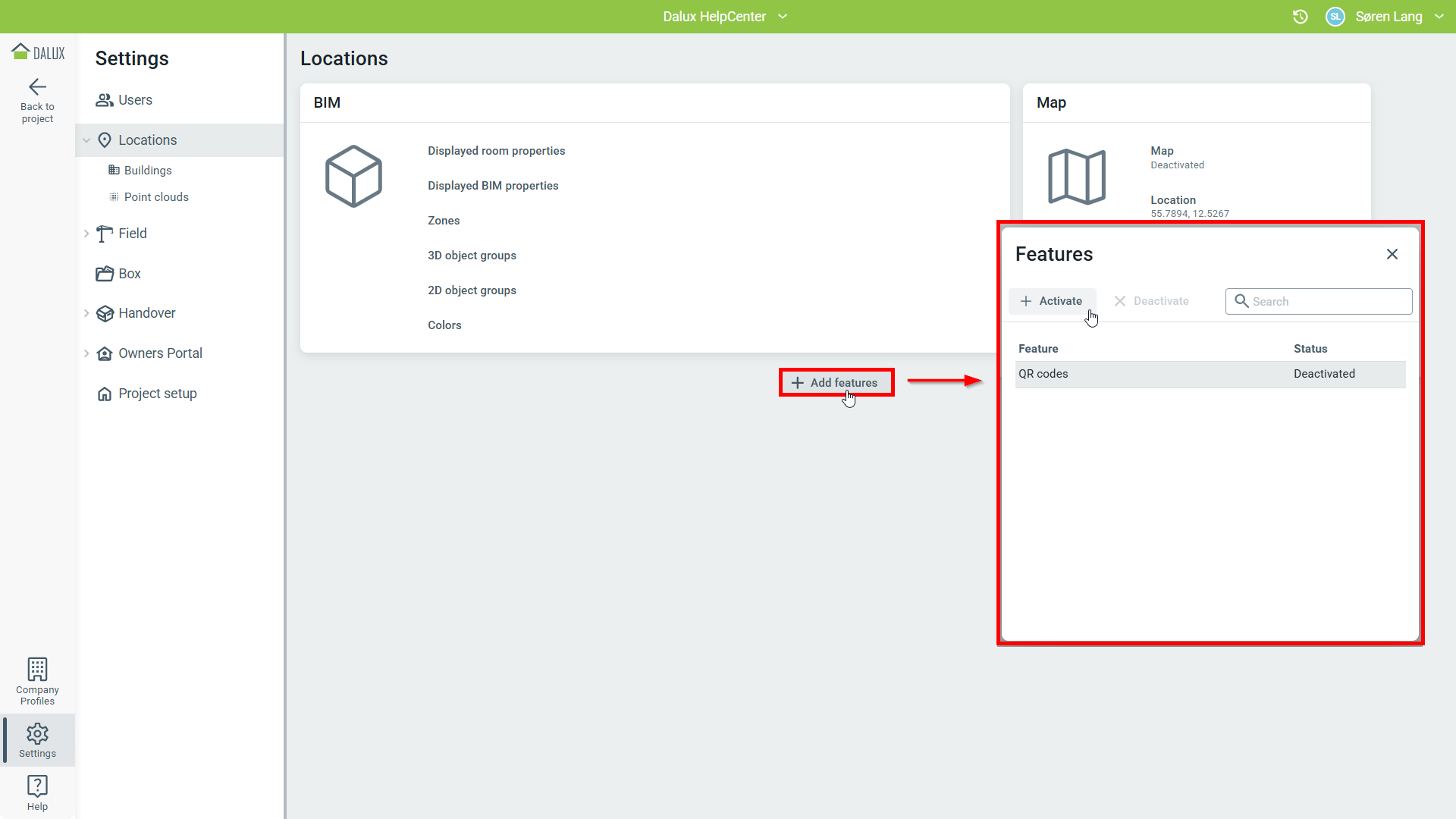

QR-koodide aktiveerimiseks asukohtadele mine saidile
Sätted
Asukohad
Lisa funktsioonid
'QR-koodid'
Aktiveeri.
Kuidas kasutada QR-koode tsoonidega
Daluxis on tsoonid käsitsi loodud ja joonistatud erinevates projektiosas. Kui skannite tsoonist genereeritud QR-koodi, avab Dalux Mobile automaatselt tsooni ja kuvab kõik salvestatud registreerimised ja teabe tsoonis. Kui skannite tsoonist genereeritud QR-koodi, avab Dalux Mobile automaatselt tsooni ja kuvab kõik salvestatud registreerimised ja teabe tsoonis.
Loe edasi
Kui soovite tsoonide kohta rohkem teada saada, võite lugeda seda artiklit: Tsoonid ja tsoonikihid.
QR-koode saab genereerida projektis loodud tsoonidest ehitistel.

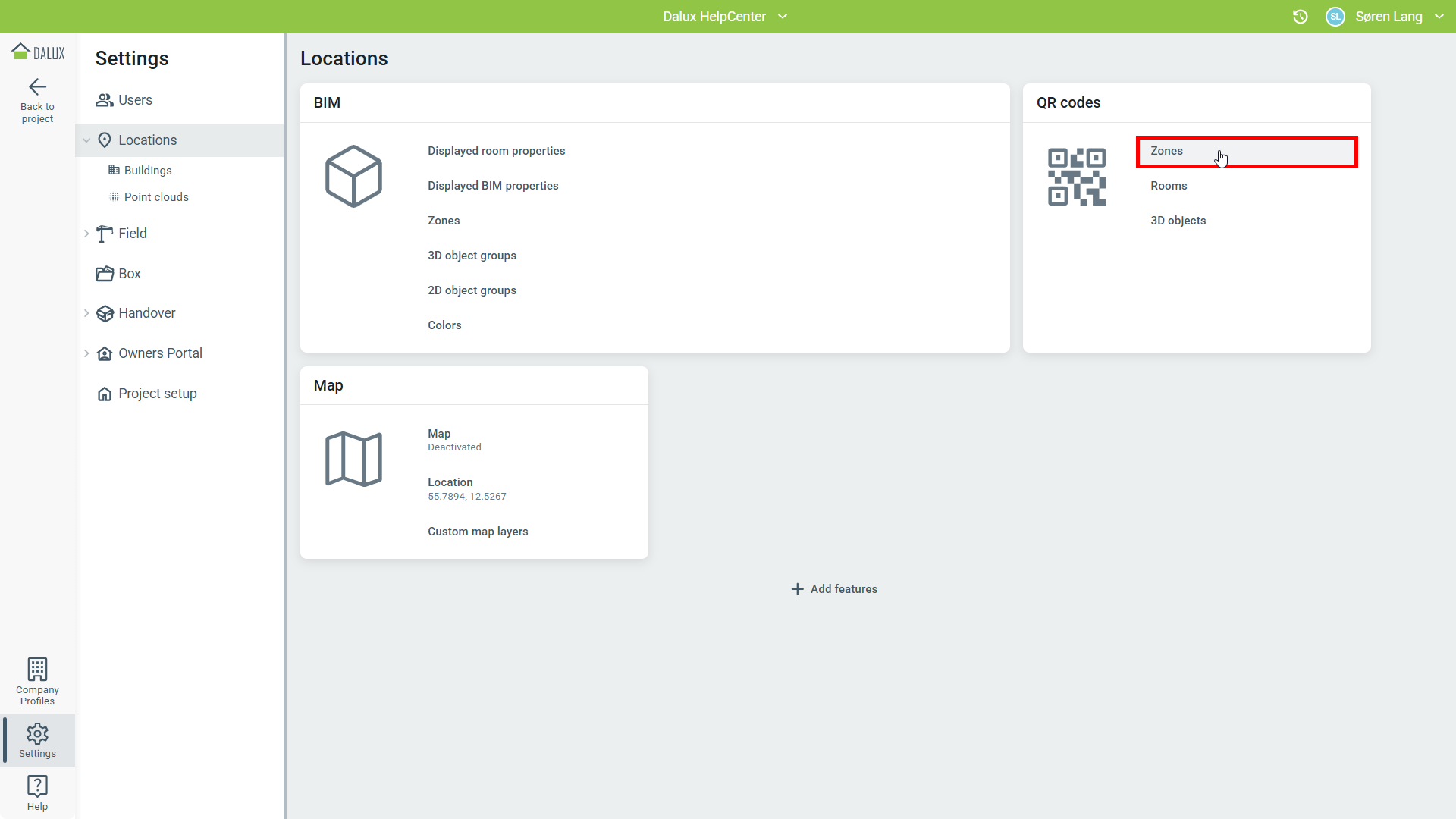

QR-koodide loomiseks tsoonidest mine Sätted
Asukohad
QR-koodid - 'Tsoonid'.

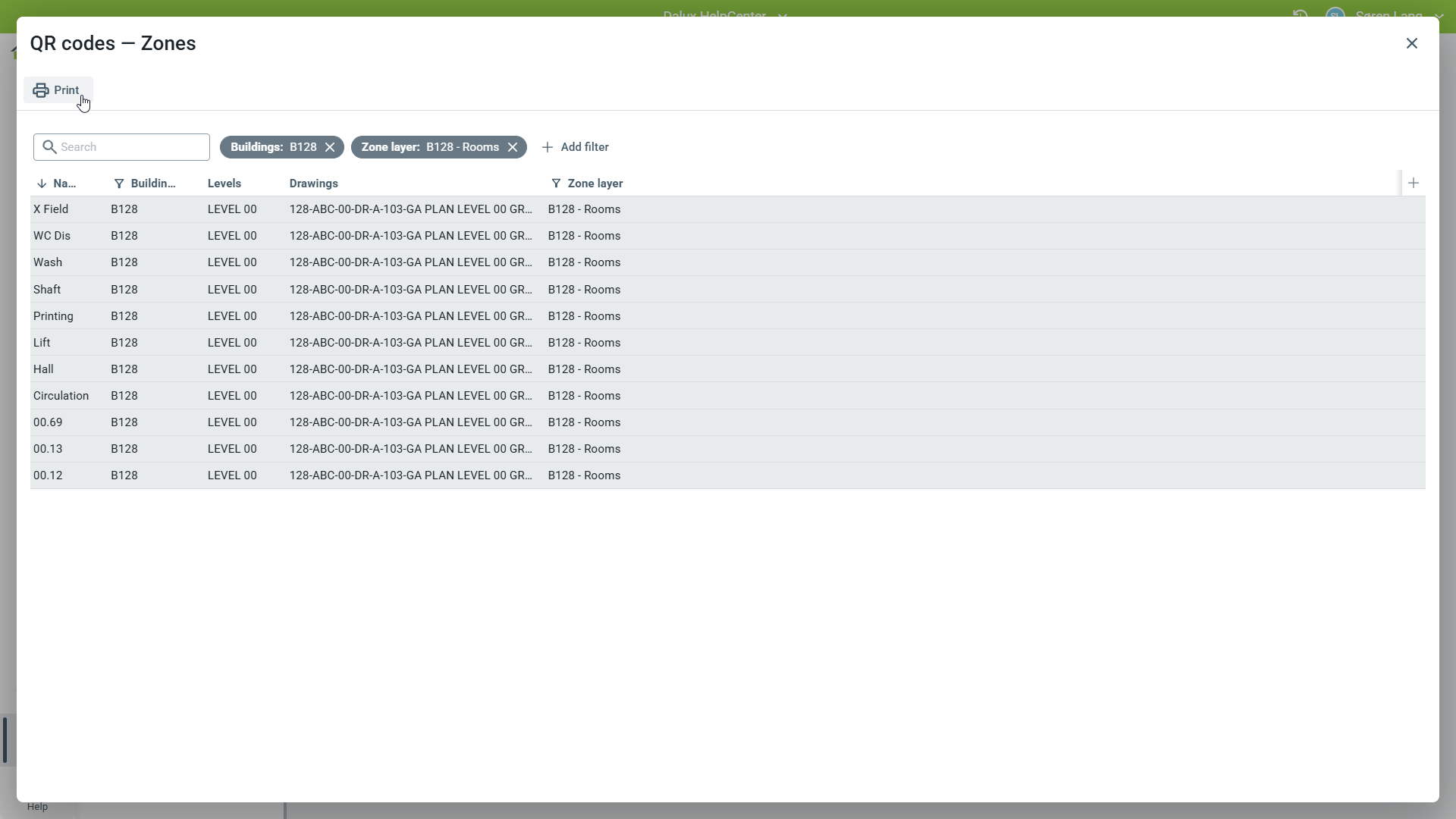

See avab uue akna, kus on näha kõik projekti tsoonid. Õigete tsoonide leidmiseks saab rakendada filtreid. Võib valida ühe või mitu tsooni.
QR-koodide loomiseks vali üks või mitu tsooni ja klõpsa Prindi.
Märkus: Kui soovid printida ainult filtreeritud tulemustes olevate tsoonide QR-koode, pead need nimekirjast valima enne, kui klõpsad Prindi.

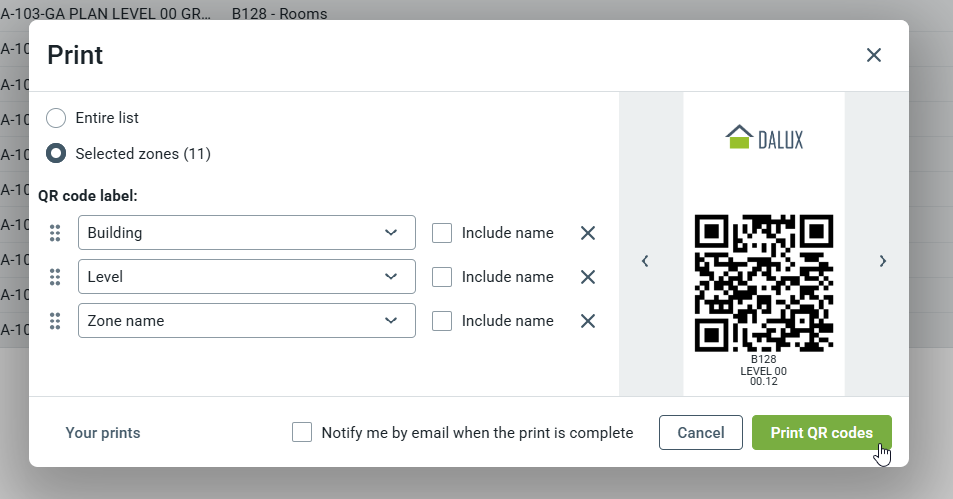

See avab uue akna, kus saab printimist kohandada ja eelvaadet vaadata. On võimalik määrata, kas lisada sildid tsooni nime, tasandi nime, ehitise nime ja kohandatud tsooni atribuutide jaoks, mis loodi tsoonide loomisel.
Märkus: QR-koodile saab lisada vaid kolm silti.
Kõik projekti tsoonid saab välja printida, valides 'Kogu nimekiri'.
Kui QR-koodide kohandamine on lõpetatud, klõpsake 'Prindi QR-koodid' PDF-dokumendi loomiseks QR-koodidega.
Kuidas kasutada QR-koode ruumidega
Ruumid imporditakse Daluxisse automaatselt BIM-mudelist, kui ruume kasutatakse mudelis.
QR-koodid saab luua projekti ehitistes olevatest ruumidest.
QR-koodi skaneerimisel, mis on loodud ruumist, avab Dalux Mobile automaatselt ruumi ja kuvab kõik registreerimised ja teabe, mis on ruumis salvestatud.
QR-koodide loomiseks ruumidest mine Sätted
Asukohad
QR-koodid - 'Ruumid'.

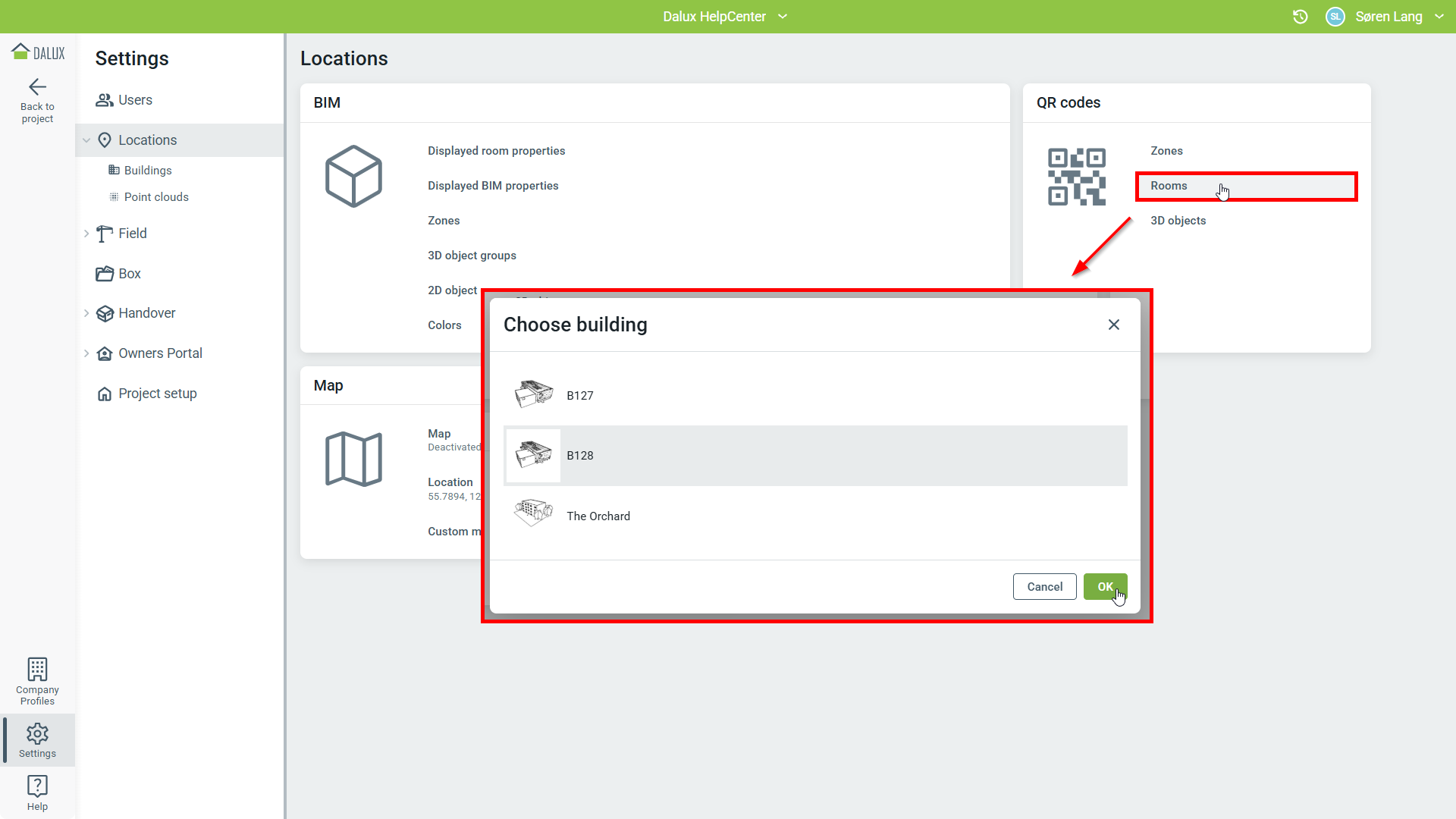

Kui projektil on rohkem kui üks ehitis, vali ehitis, mille jaoks soovid QR-koode luua.

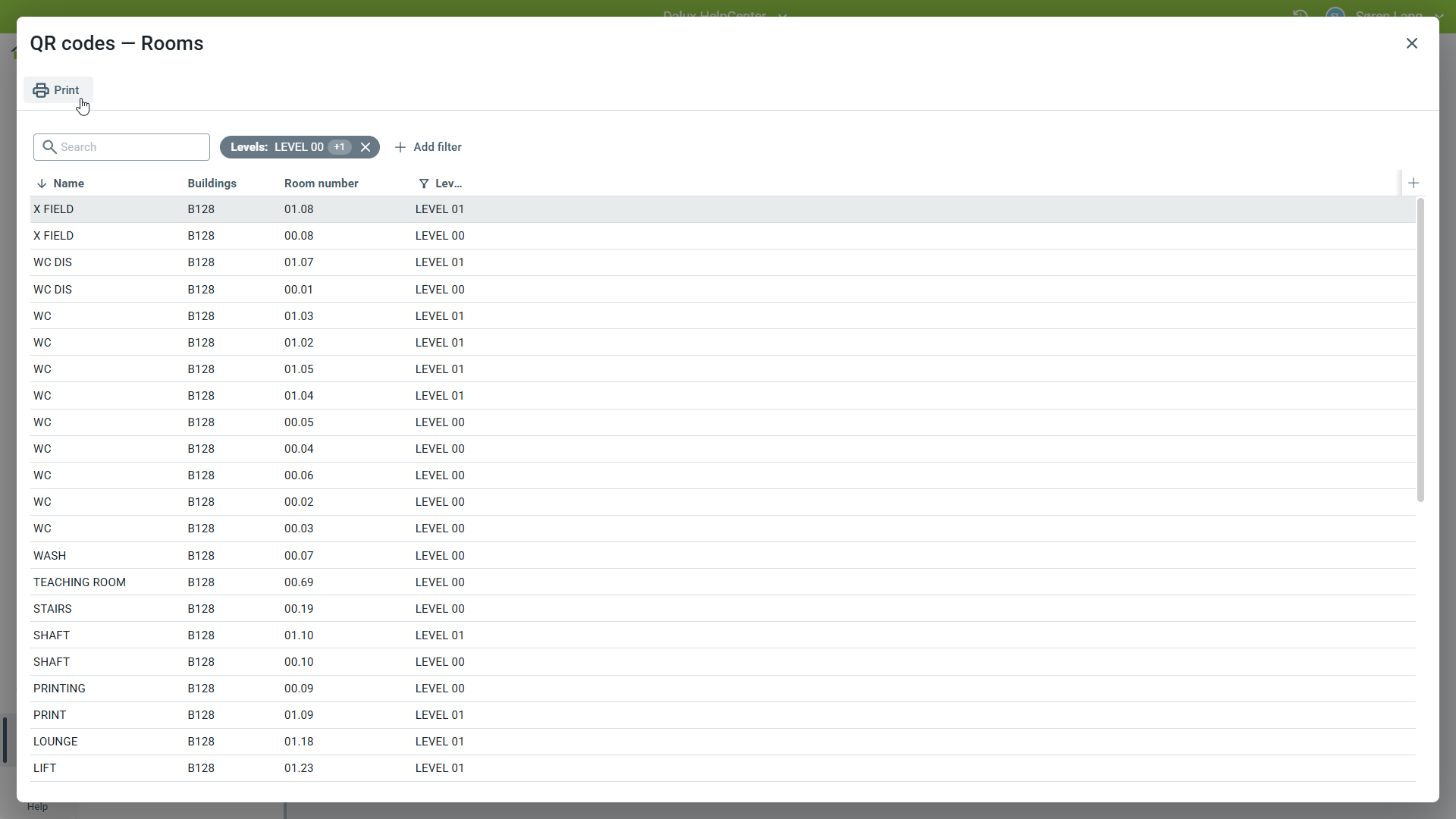

See avab uue akna, kus on näha kõik ehitise ruumid. Õigete ruumide leidmiseks saab rakendada filtreid. Võib valida ühe või mitu ruumi.
QR-koodide loomiseks vali üks või mitu ruumi ja klõpsa Prindi.
Märkus: Kui soovid printida ainult filtreeritud tulemustes olevate ruumide QR-koode, pead need nimekirjast valima enne, kui klõpsad Prindi.

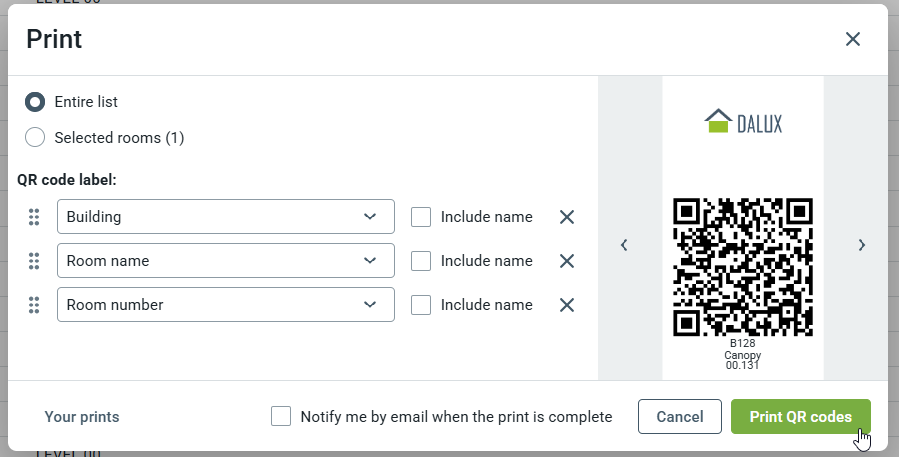

See avab uue akna, kus saab printimist kohandada ja eelvaadet vaadata. Võimalik on määrata, kas kaasata sildid toa numbri, ruumi nimetuse ja ehitise nime jaoks.
Pange tähele, et QR-koodi saab lisada ainult kolm silti.
Kõiki ruume projektil saab printida, valides 'Kogu nimekiri'.
Kui QR-koodide kohandamine on lõpetatud, klõpsake 'Prindi QR-koodid' PDF-dokumendi loomiseks QR-koodidega.
Kuidas kasutada QR-koode 3D objektidega
QR-koode saab genereerida ka projekti 3D objektidest. Selleks on kõigepealt vaja seadistada 3D-objektirühmad. Seejärel saab QR-koode genereerida iga 3D objektirühmas oleva 3D objekti jaoks.
Märkus: Te ei saa genereerida QR-koode 2D-objektid.
Loe edasi
Kui soovite 3D-objektirühmade kohta rohkem teada saada, võite lugeda seda artiklit: Kuidas luua 2D / 3D objektirühmi.
3D objektist genereeritud QR-koodi skaneerimisel avab Dalux Mobile automaatselt 3D-mudeli ja leiab 3D objekti.
3D objektidest QR-koodide loomiseks minge Sätted
Asukohad
QR-koodid - '3D objektid'.

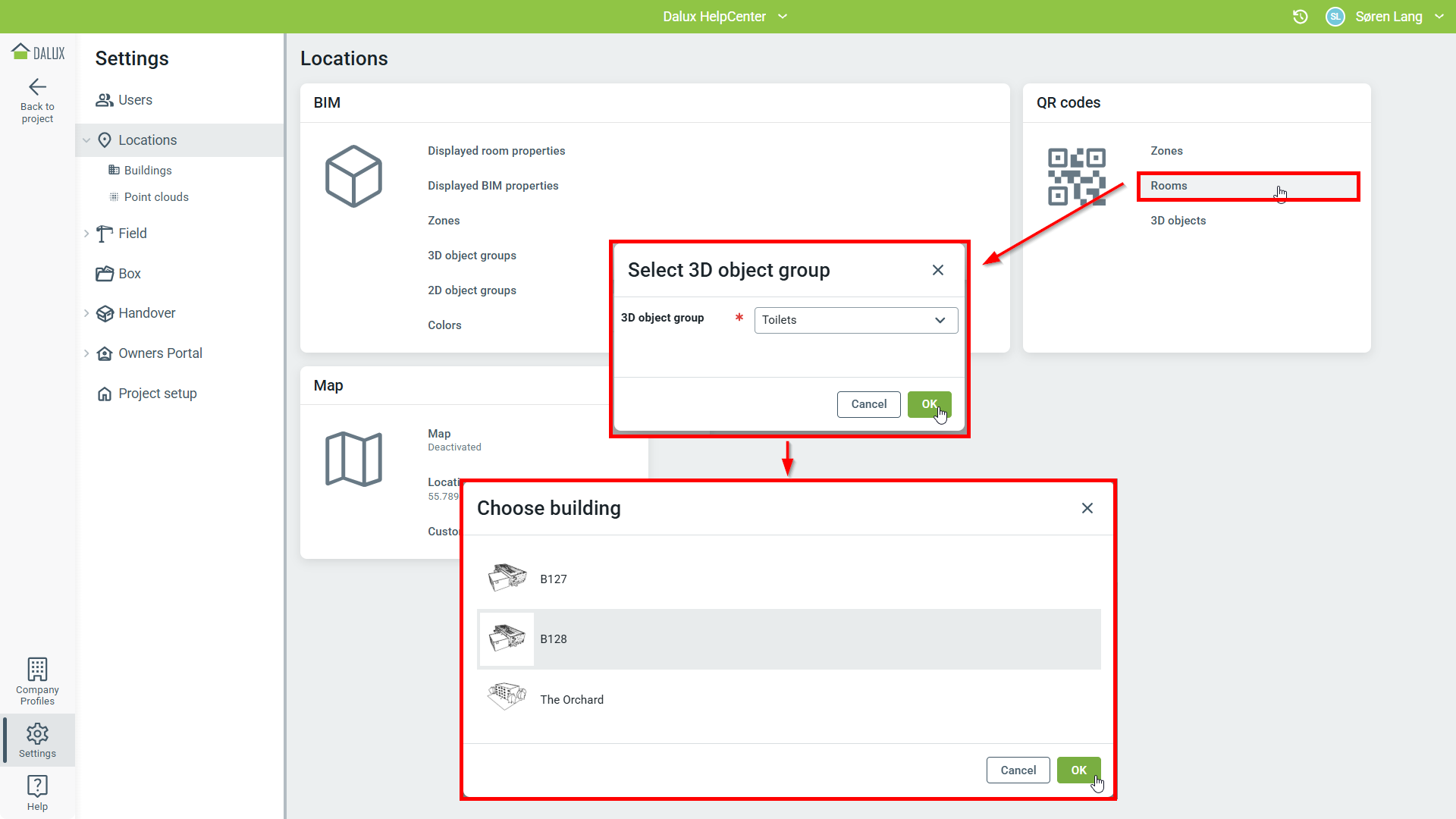

Kõigepealt valige 3D-objektirühm ja kui projektis on rohkem kui üks ehitis, valige ehitis, mille jaoks soovite QR-koode genereerida.

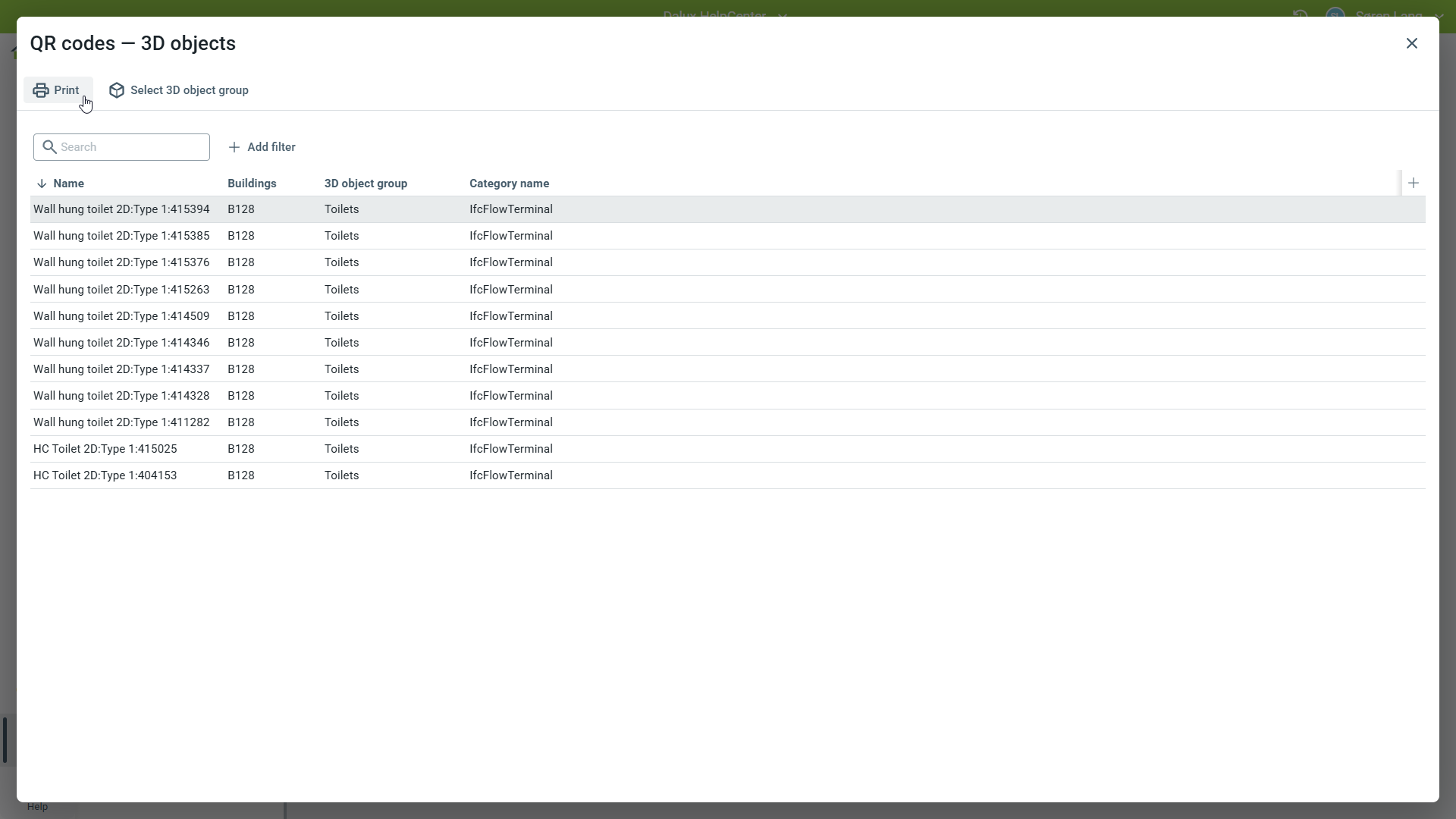

See avab uue akna, kus kuvatakse kõik ehitises asuvad 3D objektid 3D objektirühmas. Vajalike 3D objektide leidmiseks saab rakendada filtreid. Valida saab ühe või mitu 3D objekti.
QR-koodide loomiseks valige üks või mitu 3D objekti ja klõpsake Prindi.
Pange tähele, et kui soovite printida ainult oma filtreeritud tulemusest pärit 3D objektide QR-koode, peate need loendist valima enne Prindi klõpsamist.

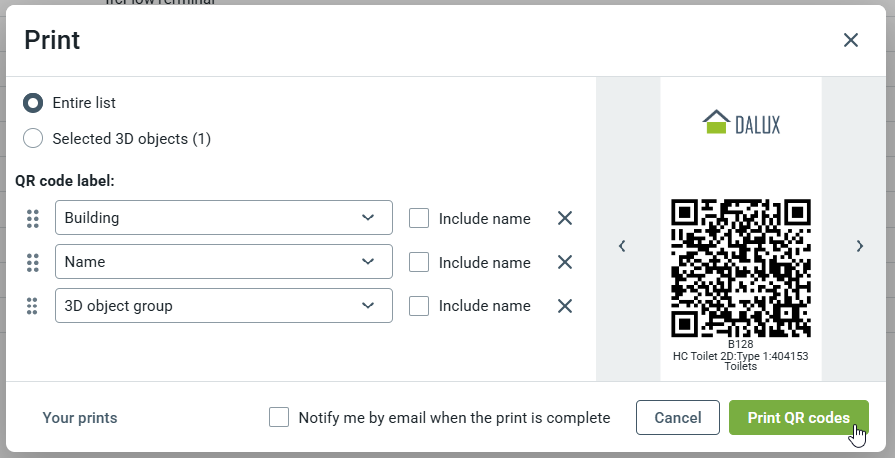

See avab uue akna, kus saab printimist kohandada ja eelvaadet vaadata. Võimalik on määrata, kas kaasata sildid ehitise nime ja erinevate objekti BIM omaduste jaoks.
Pange tähele, et QR-koodi saab lisada ainult kolm silti.
Kui QR-koodide kohandamine on lõpetatud, klõpsake 'Prindi QR-koodid' PDF-dokumendi loomiseks QR-koodidega.
Kuidas skannida QR-koode Dalux Mobiilirakenduses
Uudematel QR-koodidel on keskel Daluxi logo. Neid saab skannida oma kaamerarakendusega.

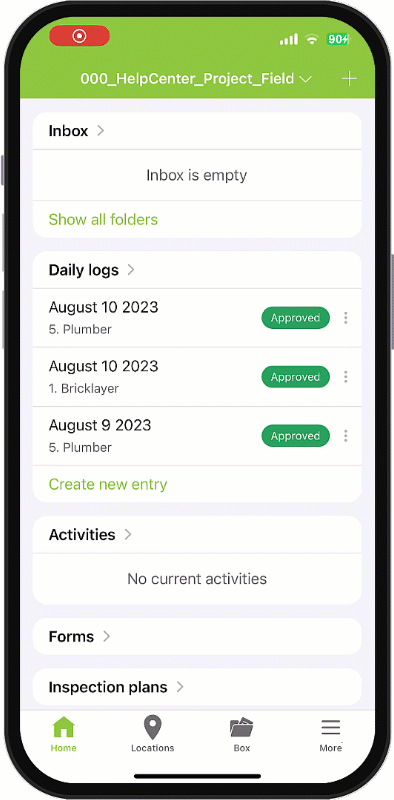

Vanemate QR-koodide skannimiseks Dalux Mobile'iga minge ekraani paremas alanurgas asuvasse Rohkem menüüsse.
Seejärel vajuta Skanni QR-koodi. See avab QR-koodi skanneri. Kui Dalux tuvastab Dalux QR-koodi, avaneb see automaatselt.
Olgu QR-kood loodud tsoonidest, ruumidest või 3D objektidest, neid kõiki skannitakse sellest menüüst.
