Ehitistega seotud joonised saab määrata distsipliinidele või alamdistsipliinidele. See rühmitab joonised kausta struktuuri kui vaadatakse ehitist. See teeb ehitusplatsil töötajatel lihtsamaks leida oma asjakohaseid jooniseid.
Video
Kuidas seadistada distsipliine ja alamdistsipliine
Kasutaja õigused
Distsipliine ja alamdistsipliine saavad luua kas projektiadministraatorid, projekti planeerimise juhid või kasutajad, kellel on ehitiste jaoks 'Muuda' load. Kui Box on projektis lubatud, vajavad kasutajad nii asukohtade kui ka vastavate failide/kaustade muutmise luba Boxis.
Jooniste loomiseks ja määramiseks distsipliinidele ja alamdistsipliinidele peab projektis olema vähemalt üks ehitis koos seotud joonistega. Lisateavet leiate sellest artiklist: Laadi üles IFC mudelifailid ja 2D joonised.
Distsipliinid ja alamdistsipliinid saab luua ka siis, kui projektile luuakse või redigeeritakse uusi ehitisi. Distsipliinid ja alamdistsipliinid on projektiülesed ning kord loodud, saab neid kasutada igal projekti ehitisel.
Alustage siit: Sätted
Asukohad
Ehitised
Valige ehitis
Redigeeri.
Loo distsipliin ja alamdistsipliin ning määra üksik joonis
Selles näites on meil mitu joonist igal korrusel. Iga joonis kuulub erinevale distsipliinile.

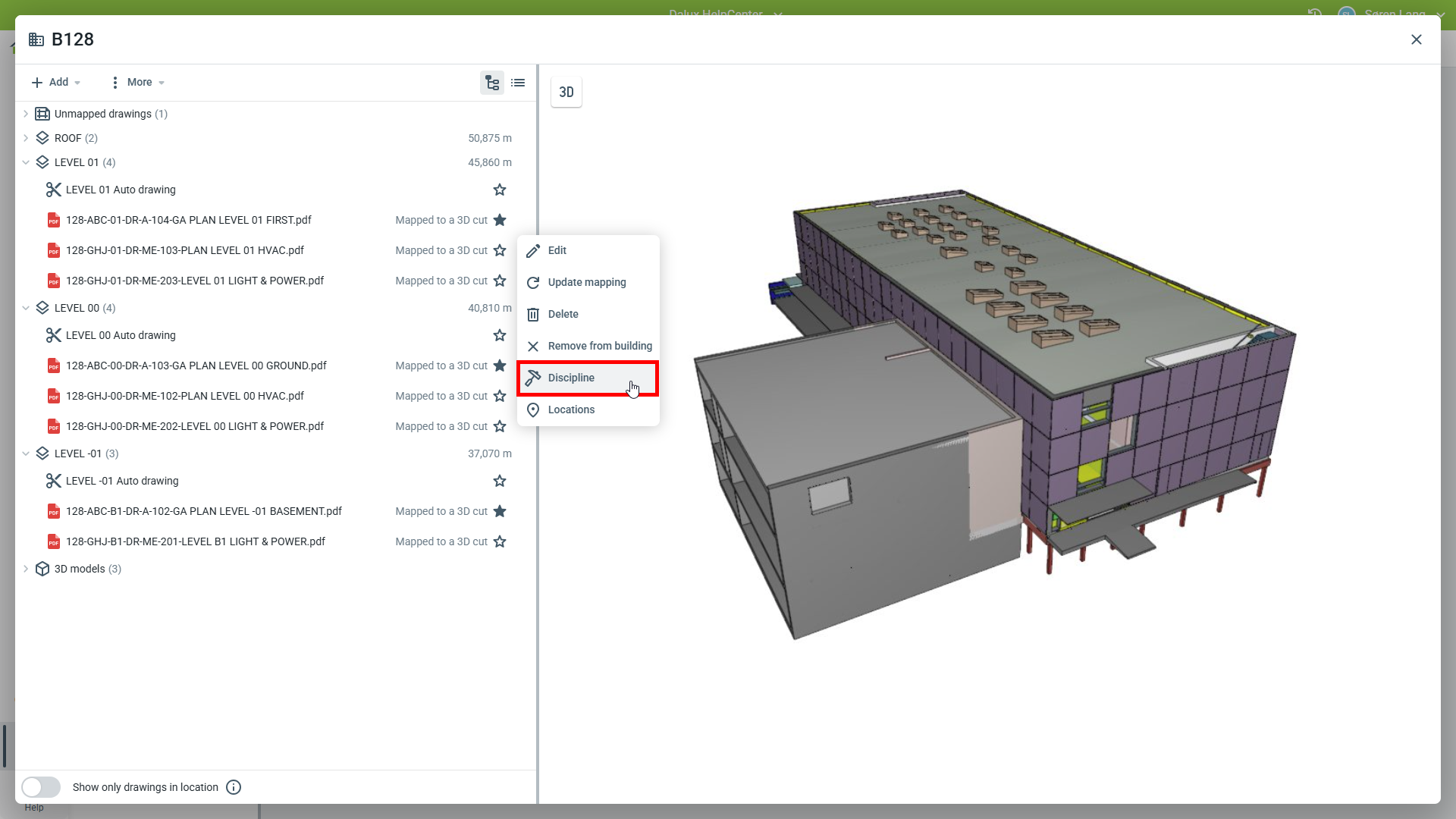

Jooniste loomiseks/määramiseks distsipliinidele ja alamdistsipliinidele, klõpsake -ikooni joonise kõrval ja seejärel klõpsake
Distsipliin.

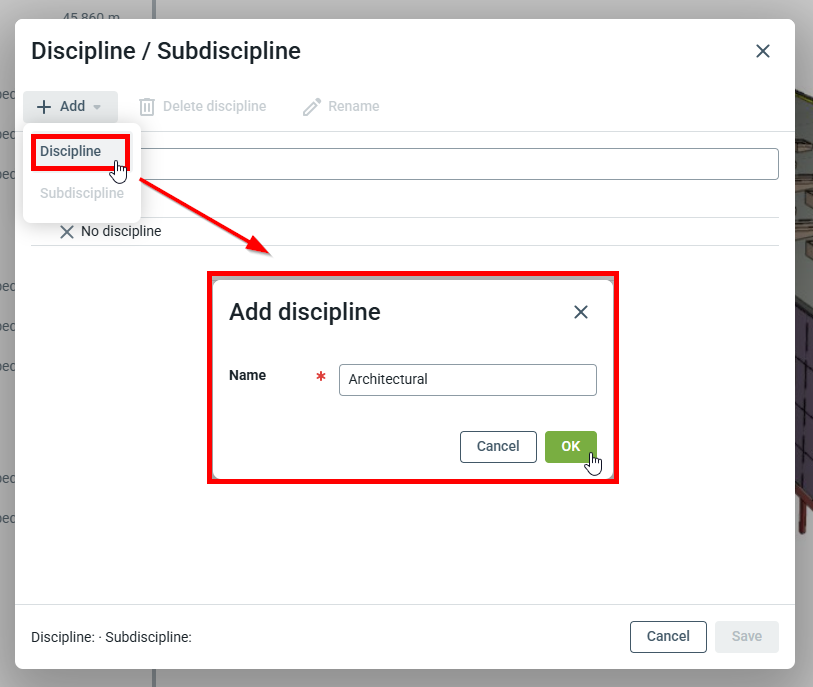

Hüpikaknas saab luua distsipliine ja alamdistsipliine. Alamdistsipliine saab luua ainult distsipliinide alla. Uue distsipliini loomiseks klõpsake Lisa
'Distsipliin'. Andke distsipliinile nimi ja klõpsake 'OK'.

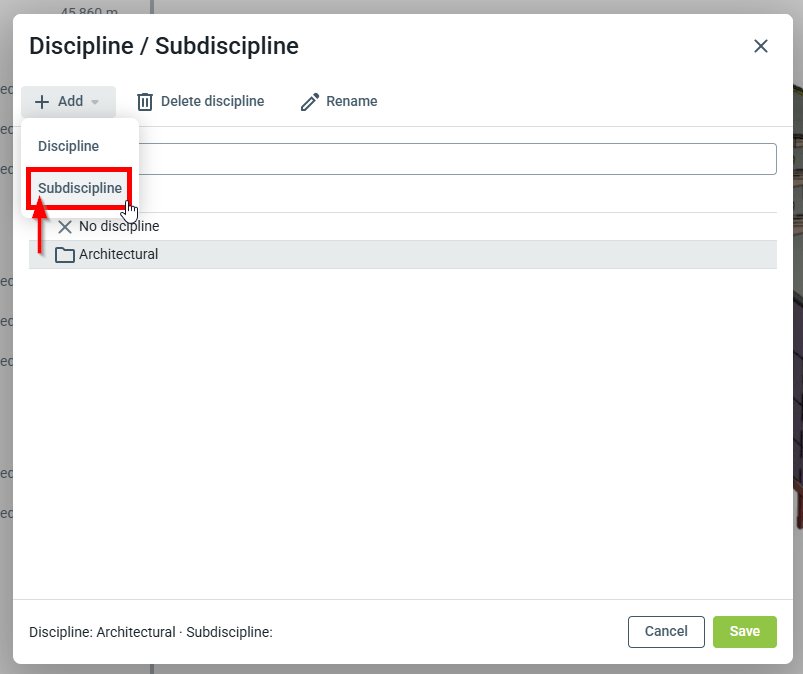

Alamdistsipliini loomiseks:
Klõpsake olemasoleval distsipliinil
Lisa
'Alamdistsipliin'
Nimetage alamdistsipliin
'OK'.

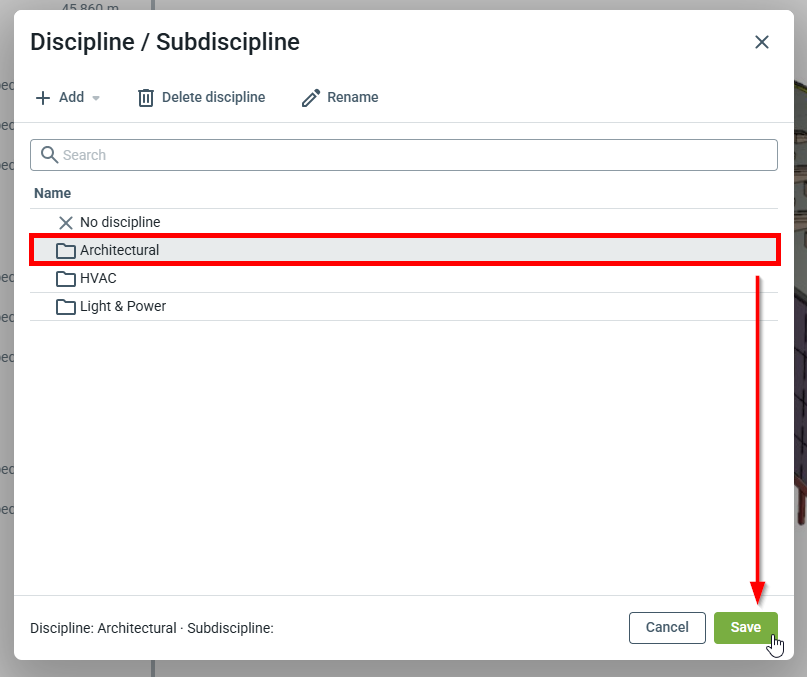

Joonise määramiseks distsipliinile või alamdistsipliinile klõpsake distsipliinil ja seejärel klõpsake 'Salvesta'.

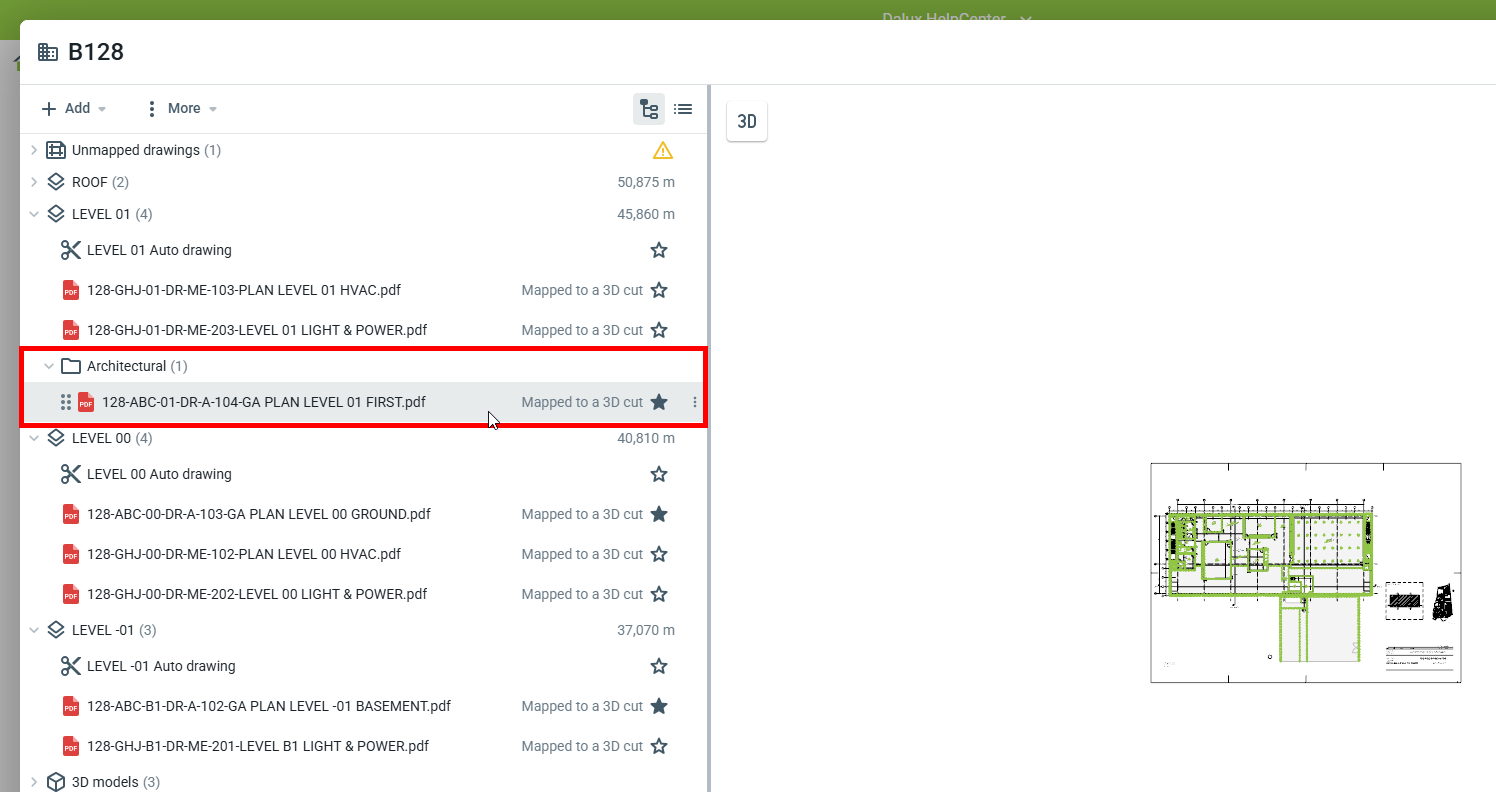

Ehitist vaadates näeme, et joonis on määratud arhitektuurilisele distsipliinile.
Määrake mitu joonist distsipliinile või alamdistsipliinile

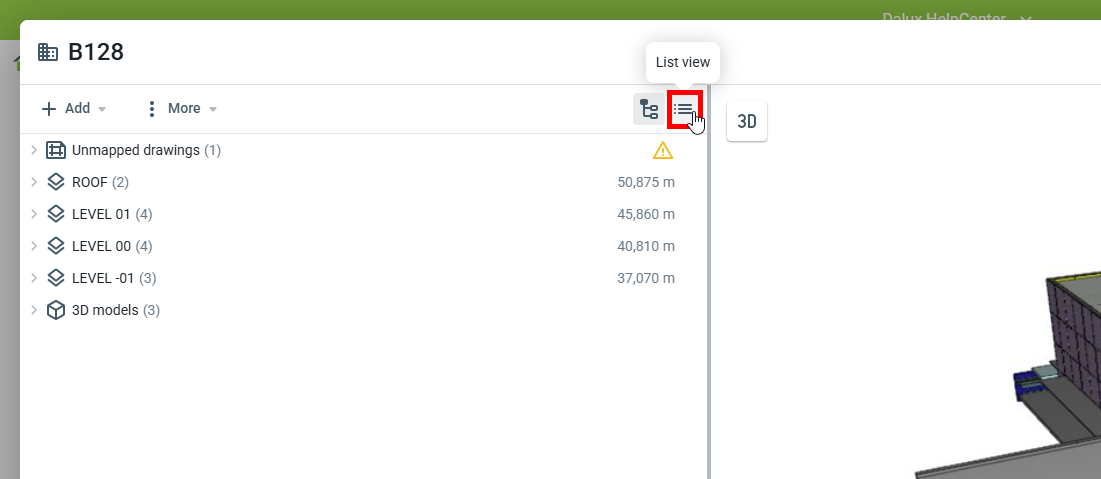

Protsessi kiirendamiseks võite kasutada loendi vaadet, klõpsates -ikooni.

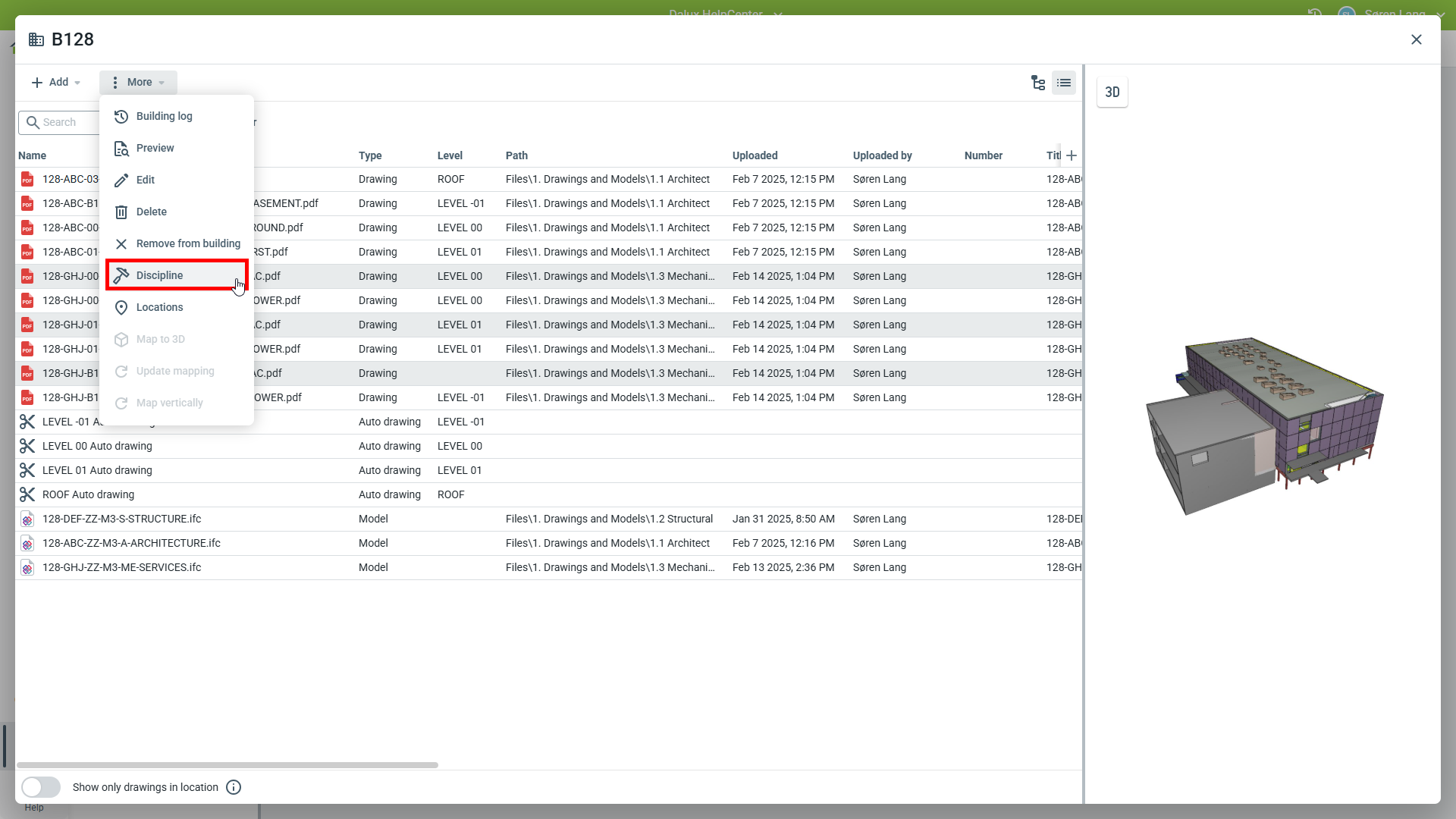

Loendi vaates saab valida mitu joonist (Shift- või Ctrl-klõps) ja määrata need korraga distsipliinile või alamdistsipliinile. Klõpsa Rohkem
Distsipliin.

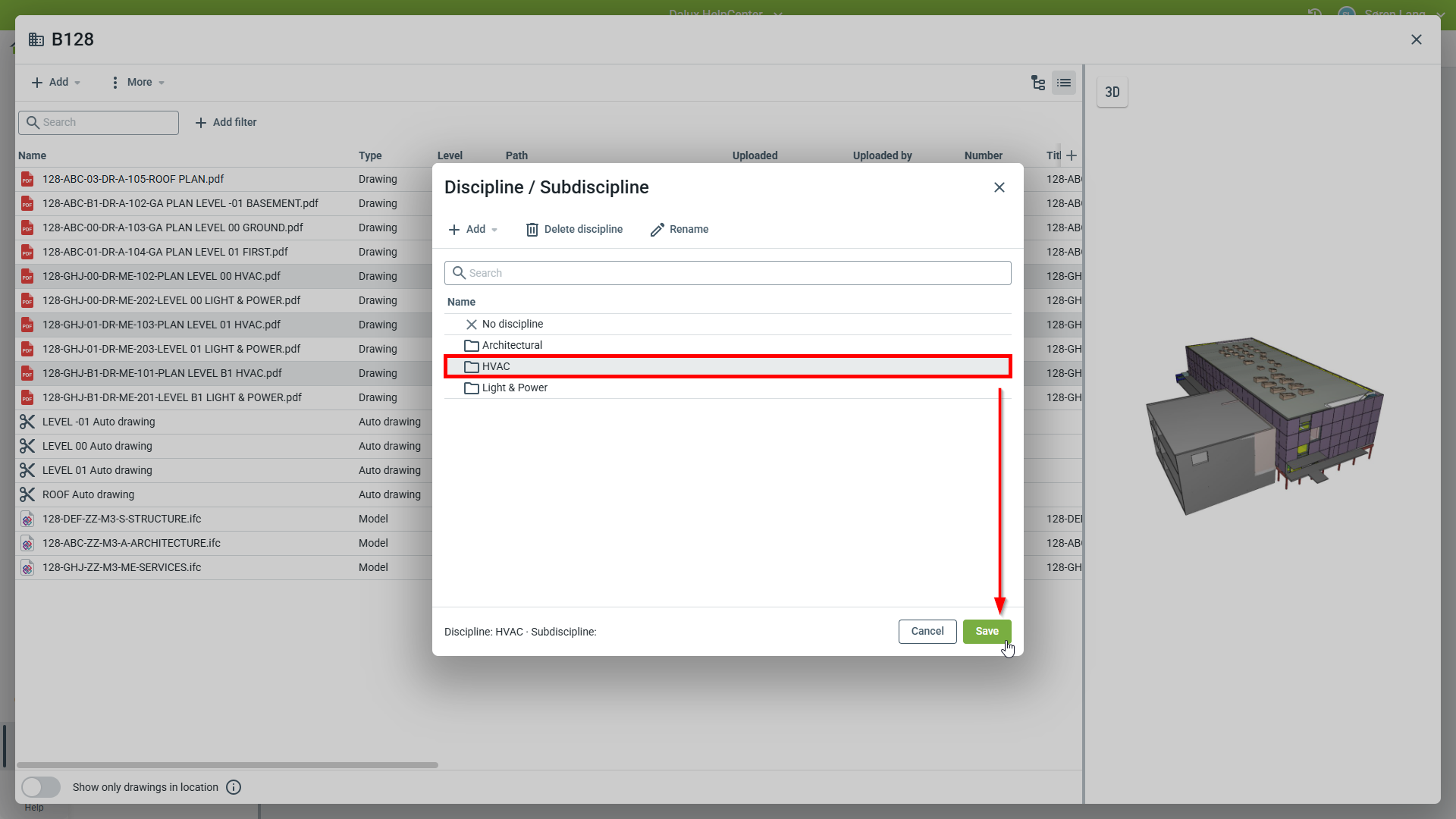

Klõpsake distsipliinil või alamdistsipliinil ja seejärel klõpsake 'Salvesta' valitud jooniste määramiseks.
Vaadake jooniseid Asukohtade moodulis

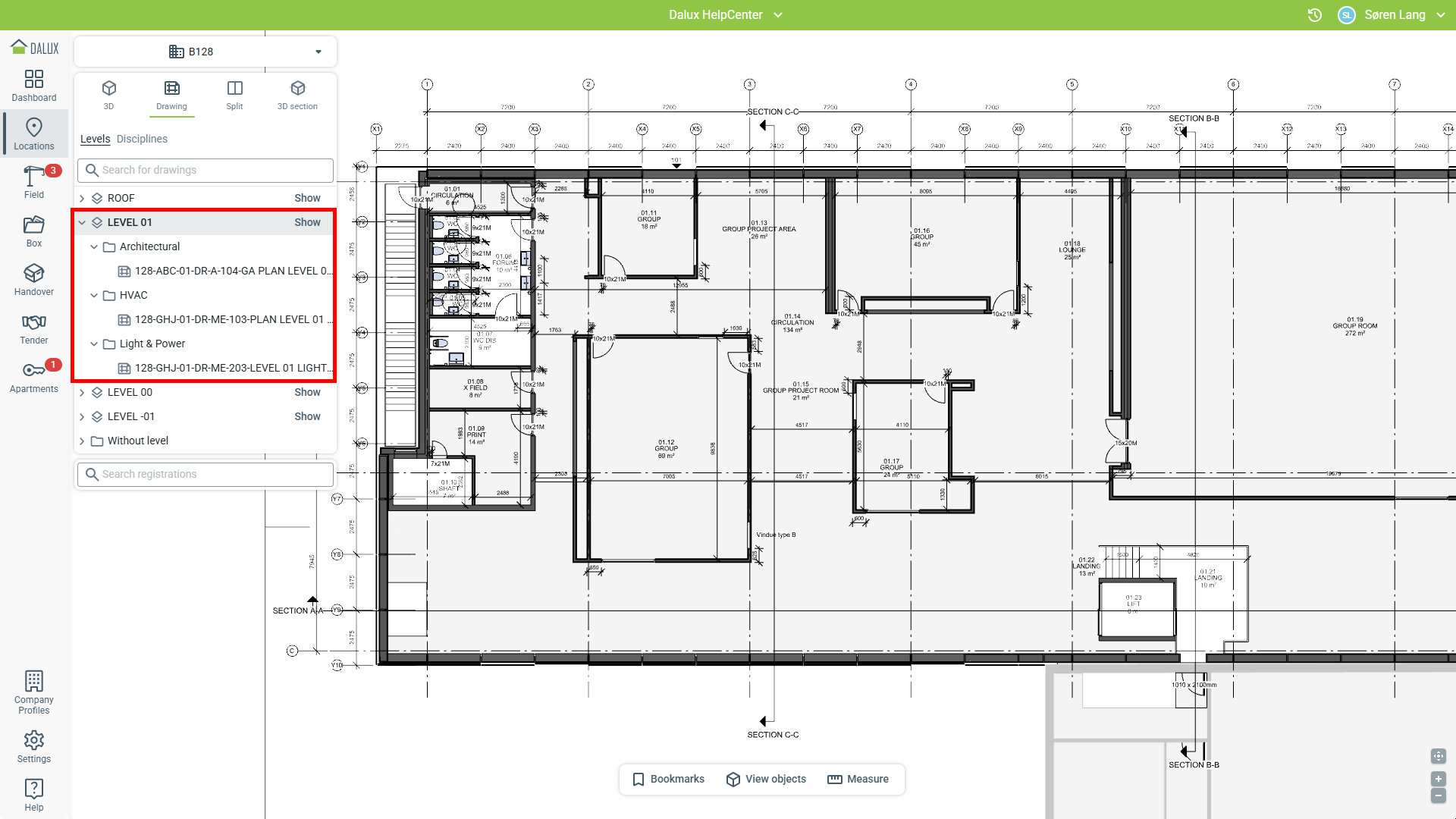

Ehitist Asukohad moodulis vaadates paigutatakse joonised nüüd iga distsipliini kaustadesse. See on näha nii lauaarvutis kui ka mobiilseadmes. Neid saab vaadata, minnes saidile
Asukohad ja valides ehitise.

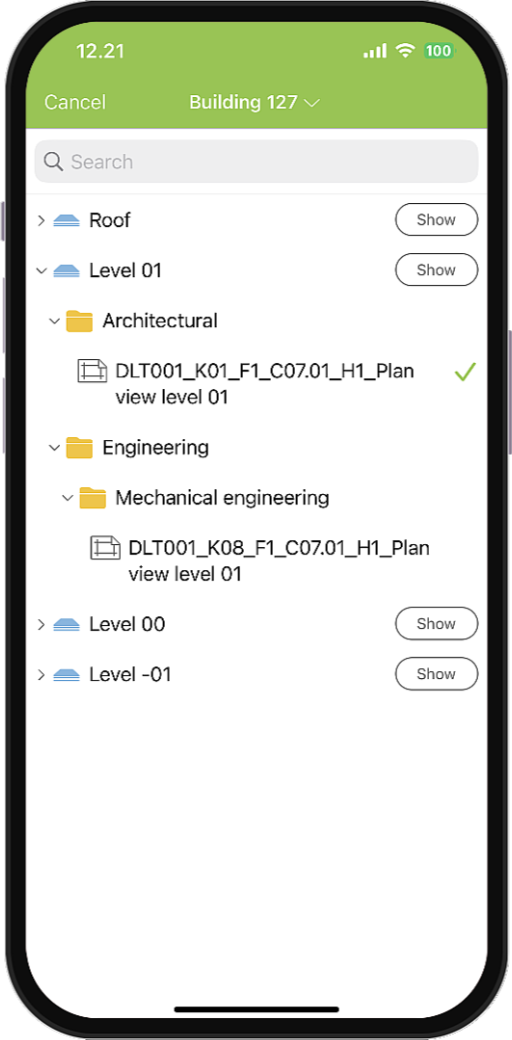

Mobiilis on distsipliini ja alamdistsipliini kaustad samuti nähtavad Asukohad all.
Eemaldage joonised ja kustutage distsipliinid või alamdistsipliinid
Distsipliinide või alamdistsipliinide kustutamiseks mine saidile
Sätted
Asukohad
Ehitised
Vali ehitis
Redigeeri.
Vali ehitisel joonis ja kliki -ikooni joonise nime kõrval, seejärel kliki 'Distsipliinid':

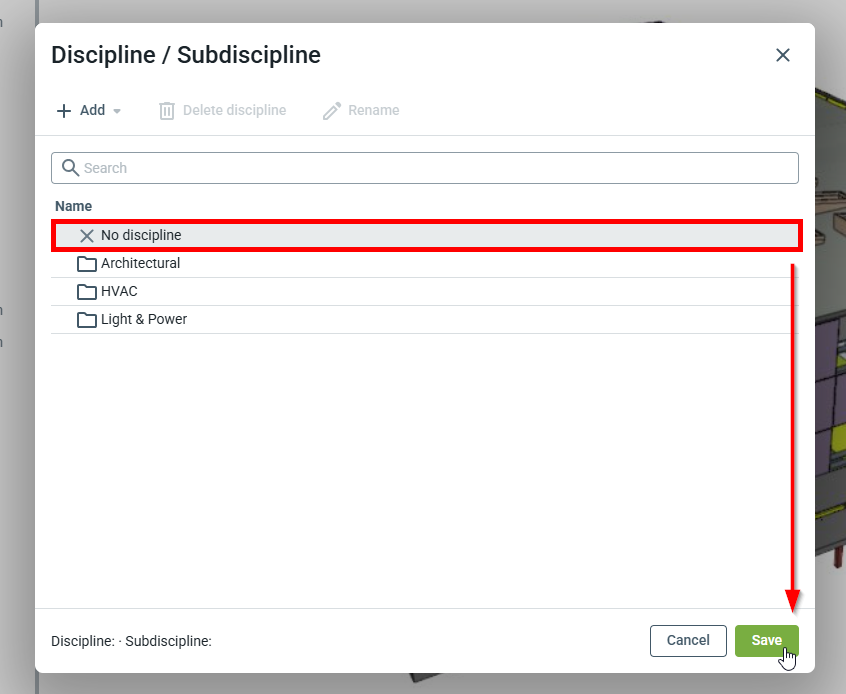

Joonise eemaldamiseks kindlast distsipliinist või alamdistsipliinist, klõpsake Ei distsipliini ja seejärel 'Salvesta'.

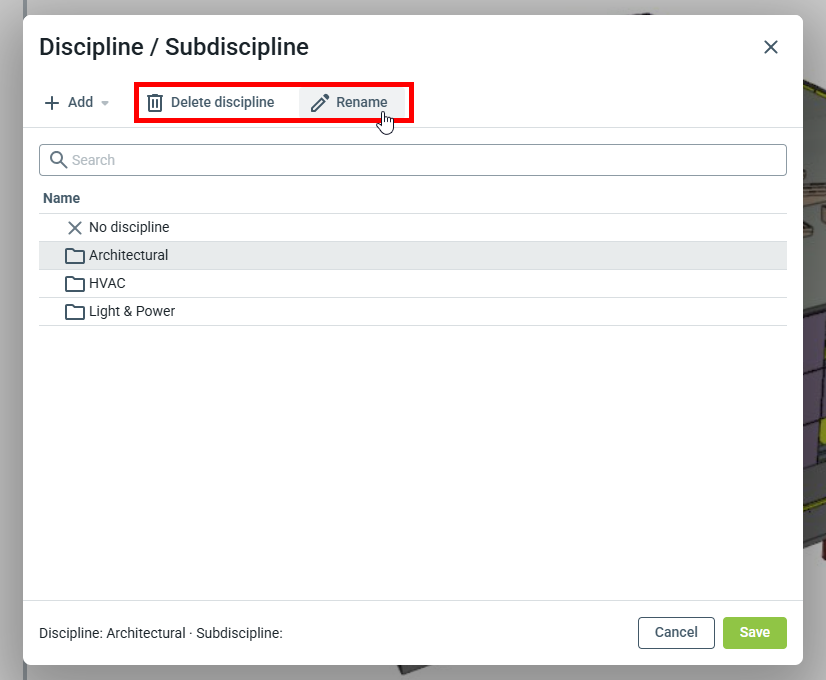

Kindla distsipliini või alamdistsipliini ümbernimetamiseks või kustutamiseks klõpsake sellel ja seejärel klõpsake Kustuta distsipliin või
Nimeta ümber.
Märkus: Ümbernimetamine või kustutamine ei muuda andmeid olemasolevatel joonistel. See tähendab, et joonised tuleb uuesti määrata kas teisele/ümber nimetatud distsipliinile.
Distsipliini ei saa kustutada, kui kõik alamdistsipliinid pole eelnevalt kustutatud.
