La herramienta de validación del modelo permite a los usuarios establecer requisitos para conflictos y tolerancias entre objetos en sus modelos de edificio sin tener que esperar la contestación de una segunda parte. Los usuarios con acceso pueden autoevaluar modelos utilizando la función.
La herramienta permite analizar si los objetos cumplen los requisitos de conflicto y tolerancia del proyecto al aplicarlos al modelo dentro de Dalux, y proporciona de forma instantánea a los usuarios la información que necesitan para:
- Hacer los cambios necesarios en el software de modelado
- Colaborar con otros participantes del proyecto comentando los objetos que no cumplen con los requisitos
- Decidir ignorar el problema de conflicto/autorización si no es relevante
Información técnica
Los resultados de la validación del modelo se pueden ver en el navegador cuando 'Automatización' está permitido por un administrador de proyecto.
Las comprobaciones activas requieren la aplicación de escritorio Dalux.
Cómo usar la validación del modelo para verificaciones
Para usar la función, vaya a Design
Seleccionar edificio
Seleccionar área de archivo
Validación del modelo.
Puede realizar las comprobaciones configuradas por su administrador de proyecto, administrador de grupo o por usted mismo.
Para aprender cómo configurar comprobaciones por su cuenta, lea este artículo: Cómo configurar la validación del modelo

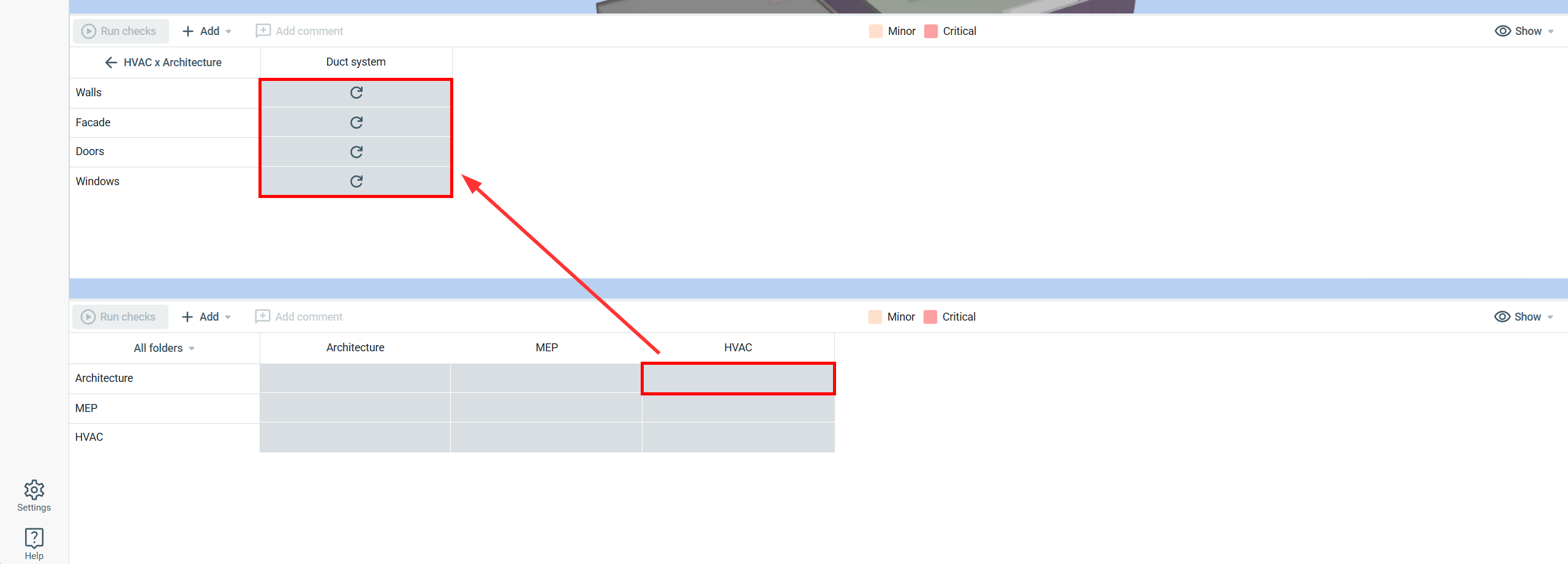

Puedes realizar rápidamente todas las comprobaciones disponibles haciendo clic en Ejecutar comprobaciones. Para ejecutar verificaciones específicas, haz clic en la celda en la matriz de validación y luego selecciona la celda de los grupos de objetos específicos.
Nota
Si son configuradas por su administrador de proyecto, las comprobaciones pueden ejecutarse automáticamente para el edificio seleccionado cuando se vinculan nuevos archivos de modelo al edificio, o cuando se actualizan los archivos de modelo existentes.
Esto proporciona una revisión de todos los conflictos y tolerancias, agrupados por elementos en conflicto y ordenados por aquellos con más conflictos.

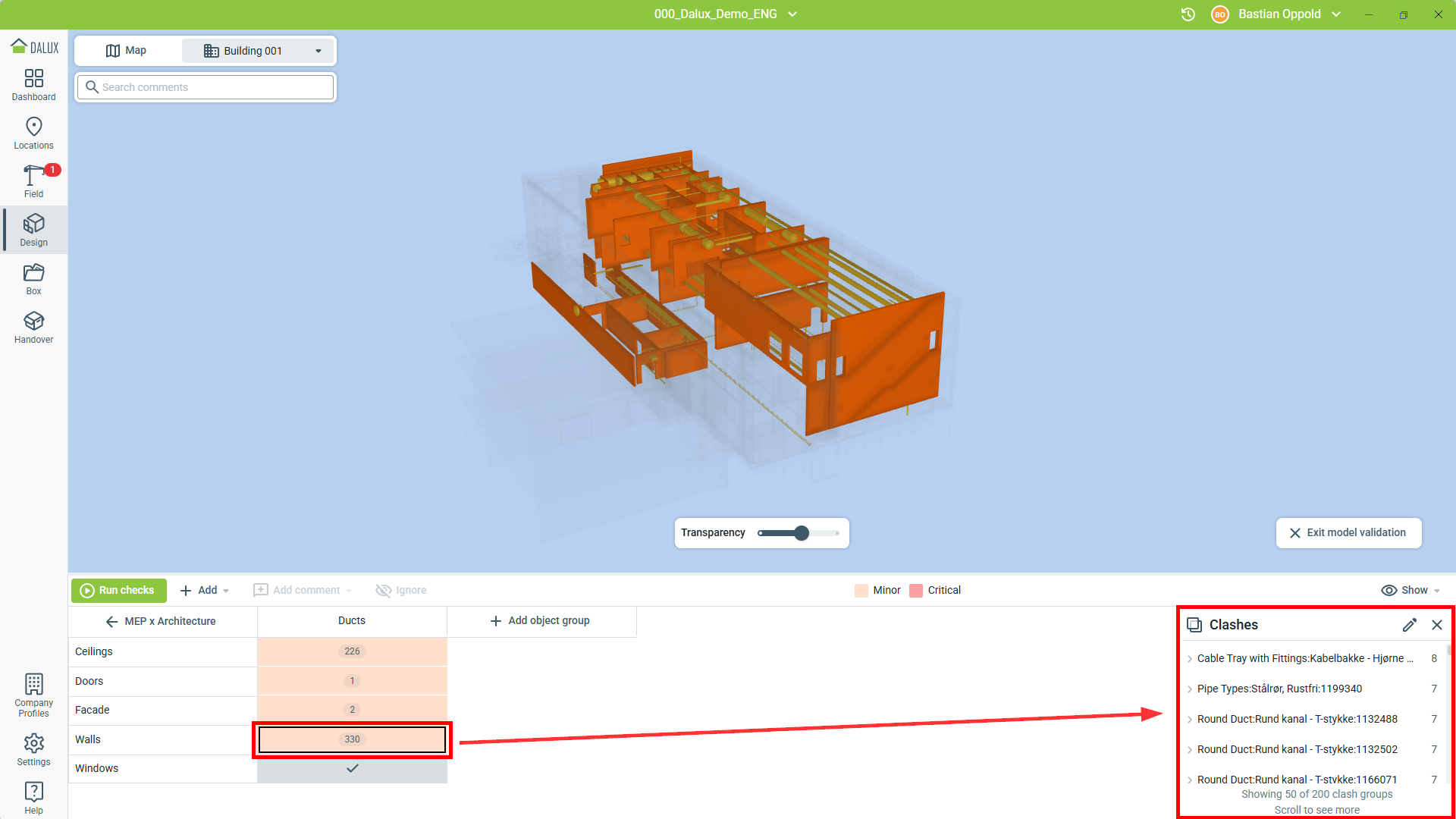

Haz clic en el registro de la lista o en un elemento en el visor para ver los objetos 3D específicos que infringen.
Cuando seleccionas un objeto, se te presentará una lista de todos los objetos individuales que tienen problemas con el objeto seleccionado. De esta manera, puedes seleccionar los objetos individuales para ver solo ese conflicto/incidencia y evaluarlo comentando al respecto o ignorándolo si la verificación no es relevante para ti.
Desde aquí, puedes utilizar los resultados para crear comentarios para otros participantes del diseño, o puedes actualizar tu propio modelo para abordar cualquier incidencia.
Consejos y trucos
Pulse "C" para crear un Corte Box alrededor de la incidencia seleccionada, lo que le permite centrarse en detalles específicos. Utilice el control deslizante 'Transparencia' para ver los objetos filtrados y obtener contexto adicional.

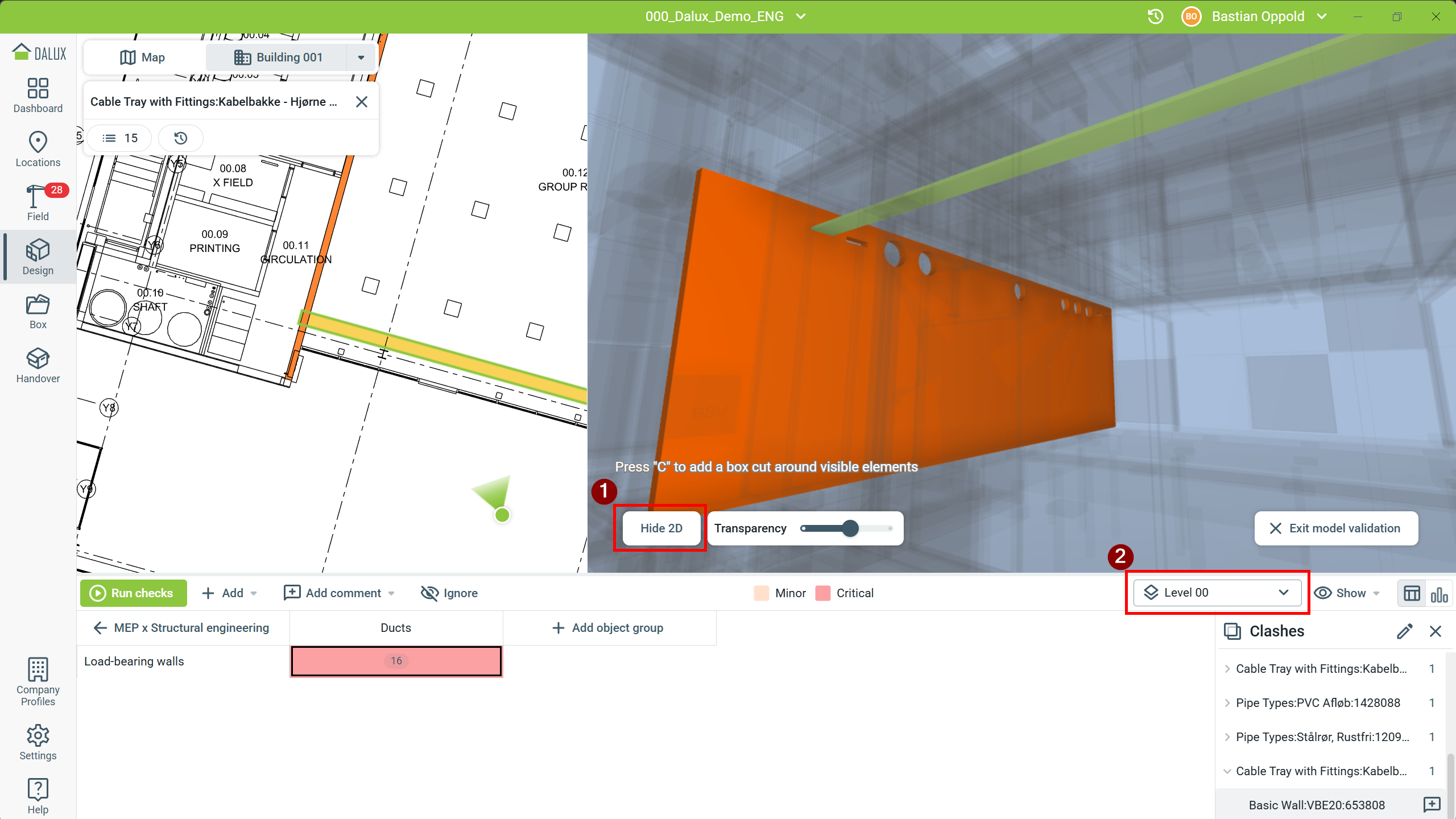

Abra los conflictos desde la vista dividida, o haga clic en 'Mostrar 2D/Ocultar 2D' (1) para ir a la vista dividida después. Seleccione conflictos o tolerancias de la lista, o haga clic en el elemento 3D para mostrar los elementos en conflicto en el plano. El selector de nivel (2) le permite cambiar entre niveles.
Crear comentarios
Para colaborar con otros, puedes comentar sobre problemas tanto por objeto como por problema individual. Comentar sobre un objeto incluye todas las incidencias relacionadas en un solo comentario.
Los comentarios utilizarán los tipos de comentario y los canales de comunicación que ya están configurados en el proyecto.

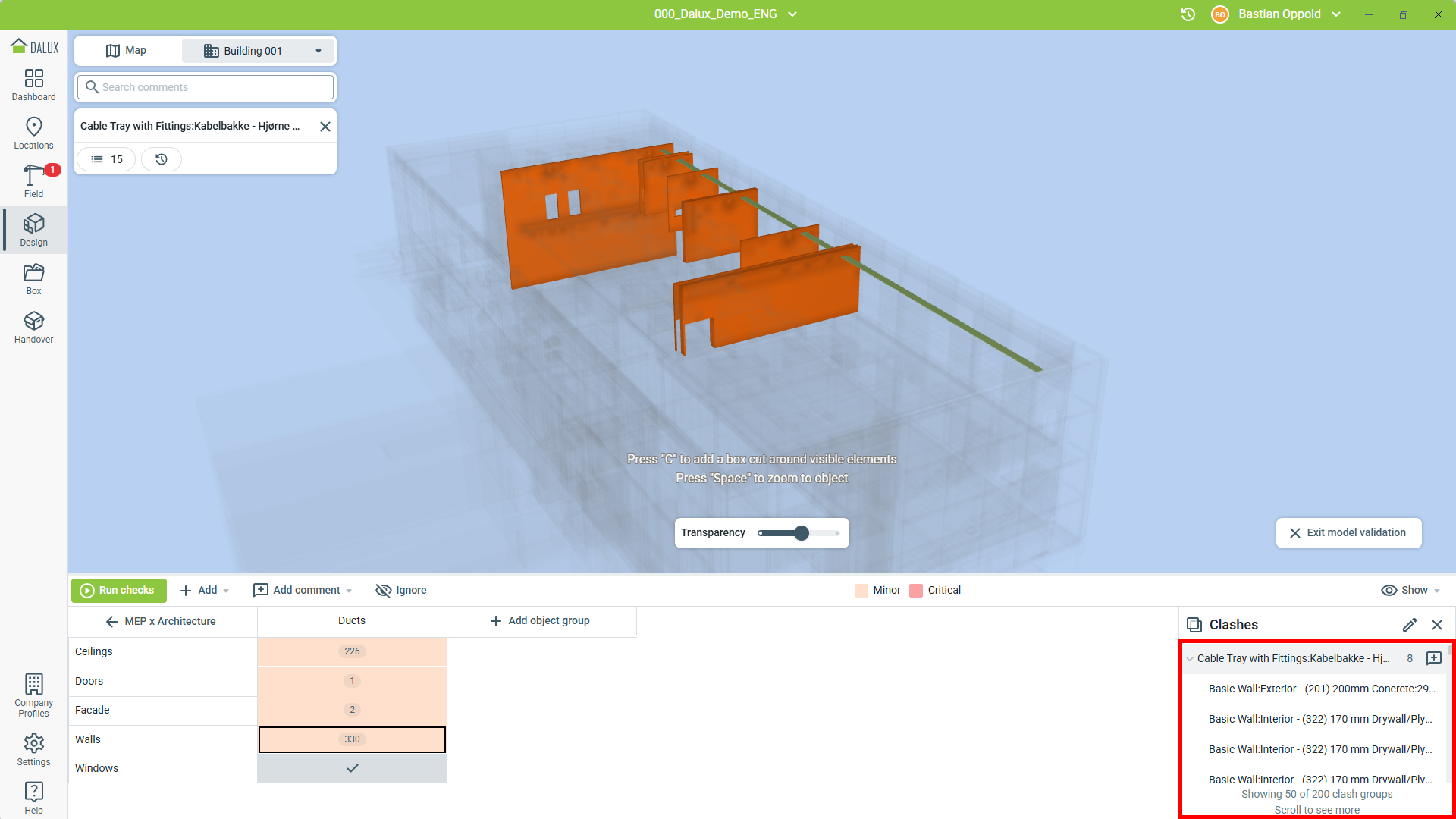

En este ejemplo, un conducto está en conflicto con múltiples paredes. Es posible que desees cambiar tu propio diseño para resolver este conflicto, o puedes crear un comentario para coordinar los cambios necesarios con otros participantes del diseño.

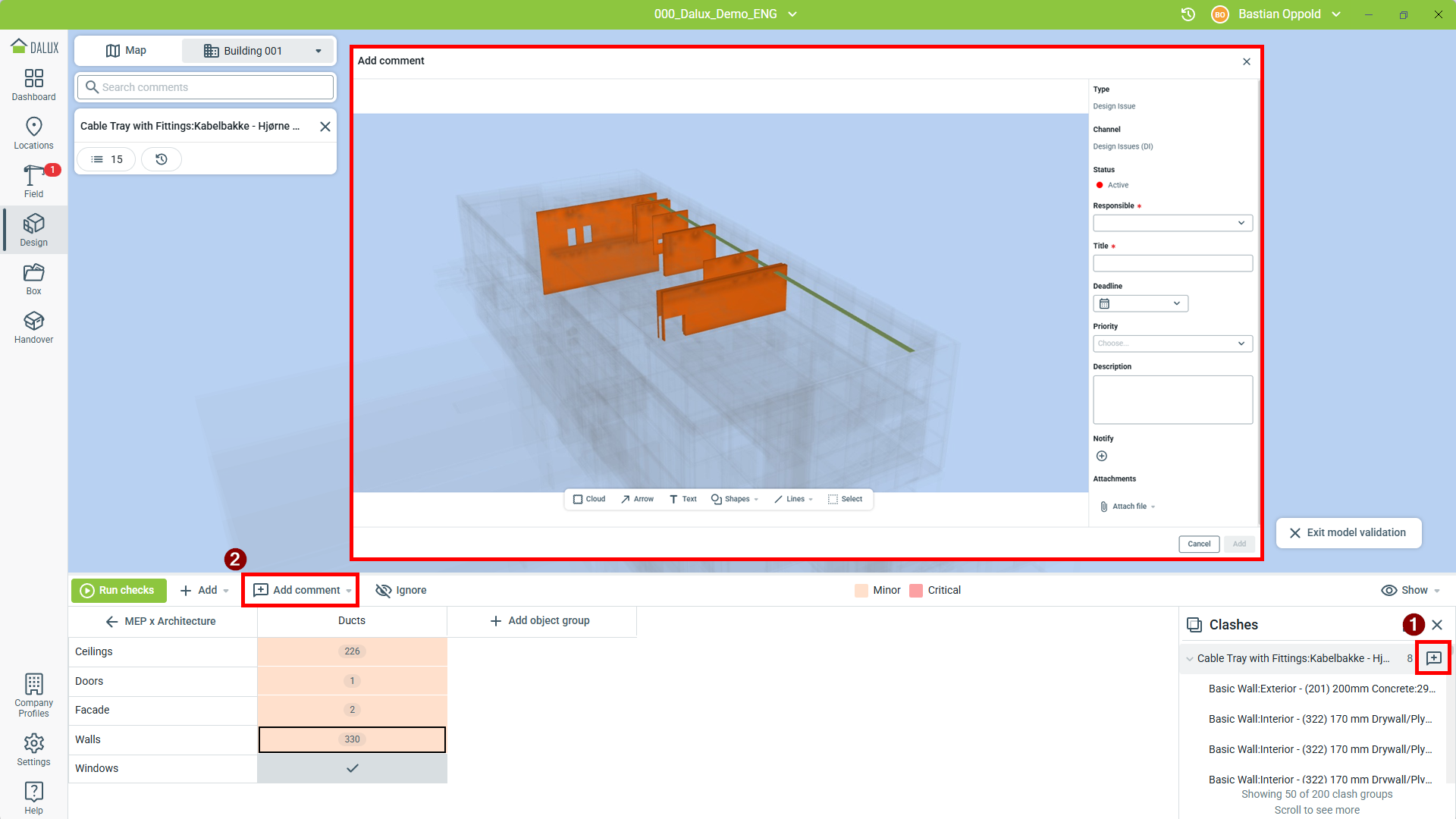

Para comentar una incidencia, seleccione el objeto/grupo o la incidencia individual y haga clic ya sea en junto a la incidencia (1) o en
Añadir comentario en la barra de herramientas (2):
Luego selecciona el tipo y canal apropiado para el comentario y completa la información para el comentario.
Leer más
Si deseas aprender más sobre el uso de Comentarios, lee este artículo: Cómo utilizar Comentarios.
Ignorar
Si una incidencia no te es relevante o no necesitas verla, puedes optar por ignorarla.
Las 'incidencias ignoradas' son personales, por lo que otros participantes del proyecto aún podrán ver la incidencia, y no se marcará como ignorada para ellos.

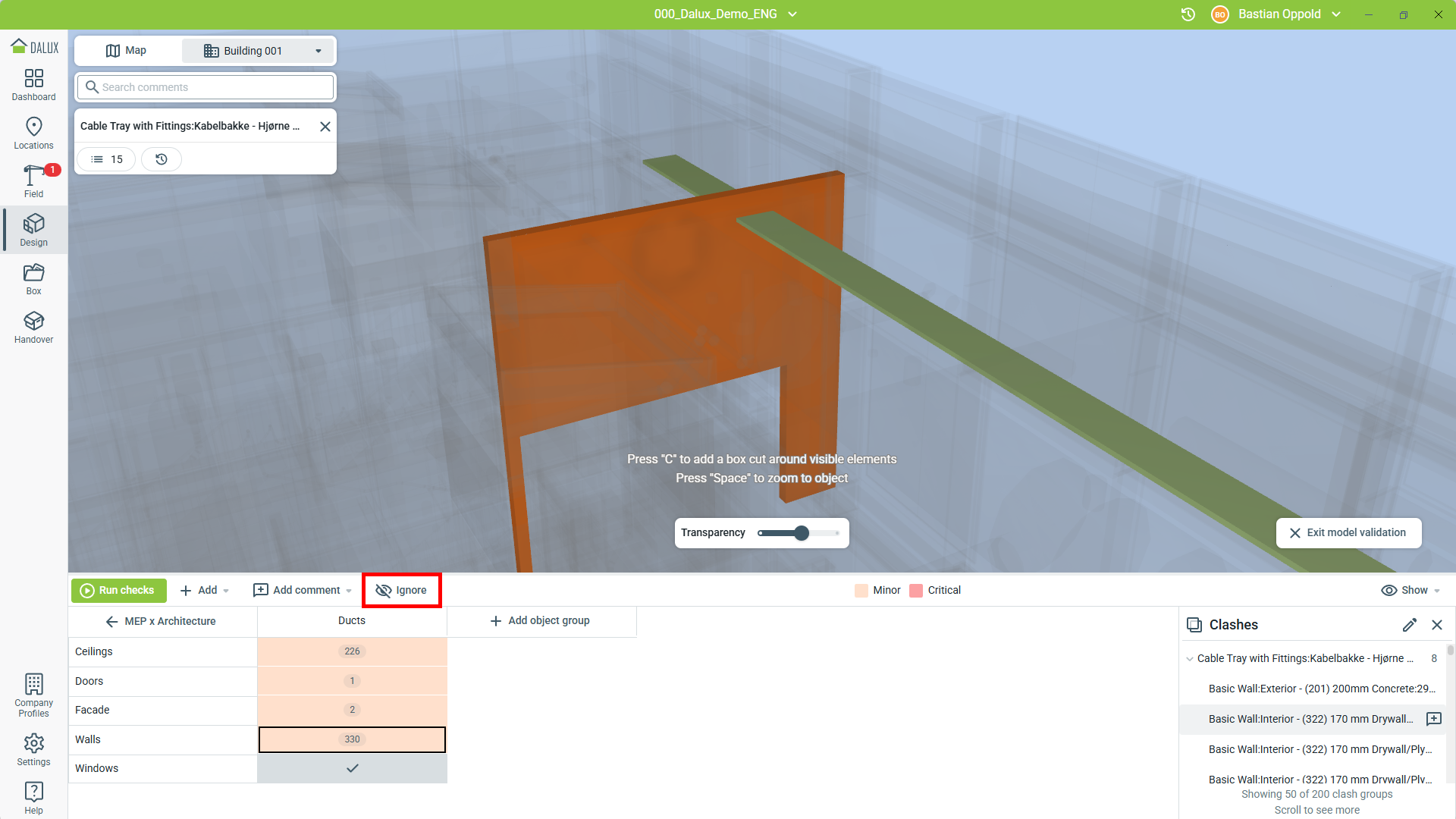

Para ignorar un problema, selecciona el problema y luego haz clic en Ignorar:

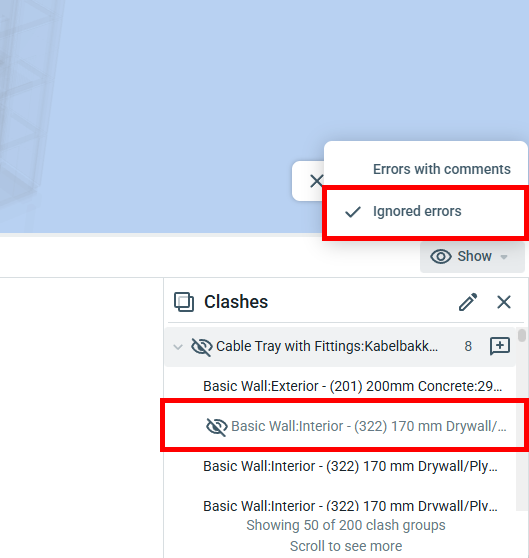

Este conflicto ya no se mostrará en la verificación a menos que explícitamente muestres los conflictos ignorados. Para hacerlo, seleccione 'Errores ignorados' en el Mostrar menú:
No ignorar

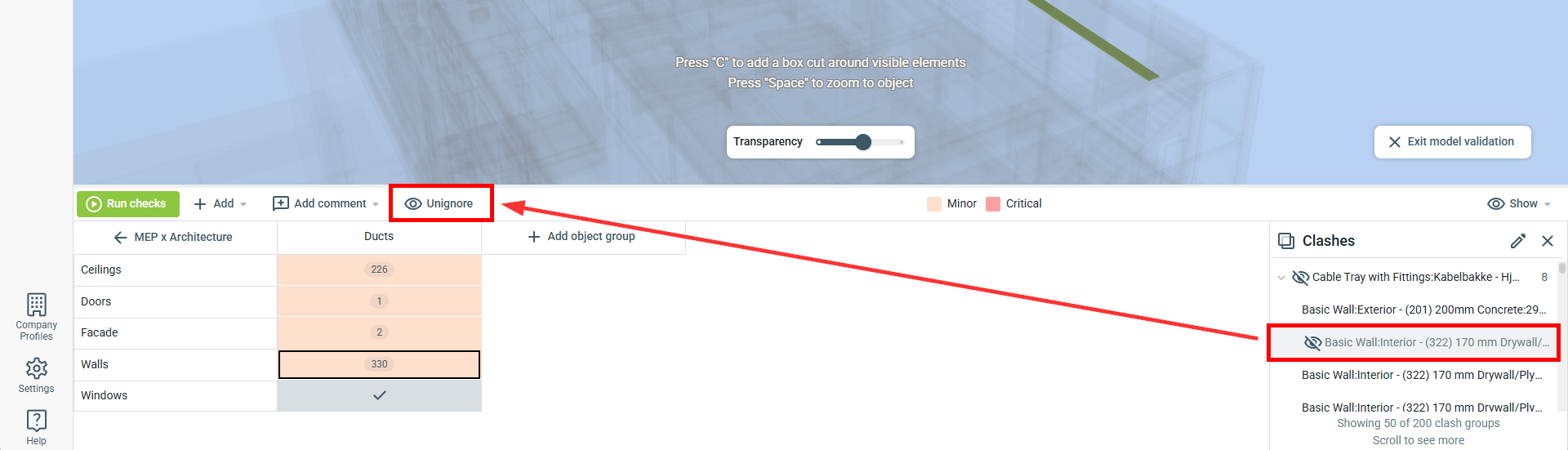

Si el problema vuelve a ser relevante y deseas dejar de ignorarlo, selecciona el problema de la lista y haz clic en Dejar de ignorar en la barra de herramientas.
Historial de validación del modelo

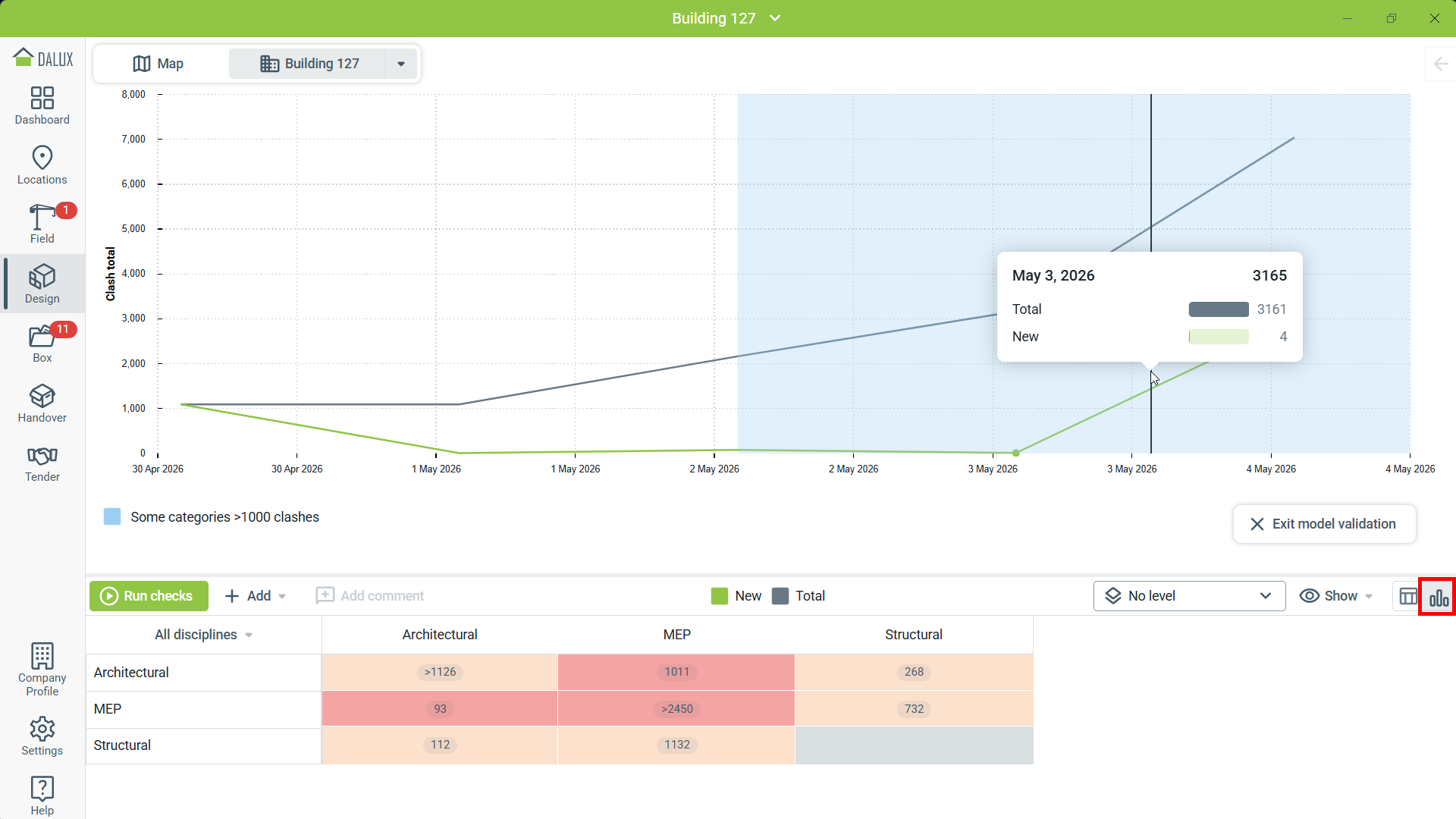

Cuando los diseñadores actualizan sus modelos y resuelven problemas, puede ser difícil hacer un seguimiento del estado de coordinación y de los conflictos sin resolver. Cambie a la vista de gráfico para ver un historial de conflictos. Esto incluye el número total de conflictos en cualquier día dado y el número de conflictos nuevos y resueltos a lo largo de la cronología de su proyecto.
Haga clic en la celda de dos disciplinas en conflicto en la matriz de validación para ver el historial solo de las disciplinas seleccionadas.
