En este artículo, mostramos cómo usar las propiedades BIM en las diferentes áreas de Dalux, tales como formularios, tareas, o aprobaciones.
¿Qué son las propiedades BIM?
Las propiedades BIM son los datos utilizados para añadir información a los elementos en los modelos BIM. Cuando un edificio se carga en Dalux, las propiedades BIM se cargan con él, por lo que se pueden leer y mostrar en Dalux.

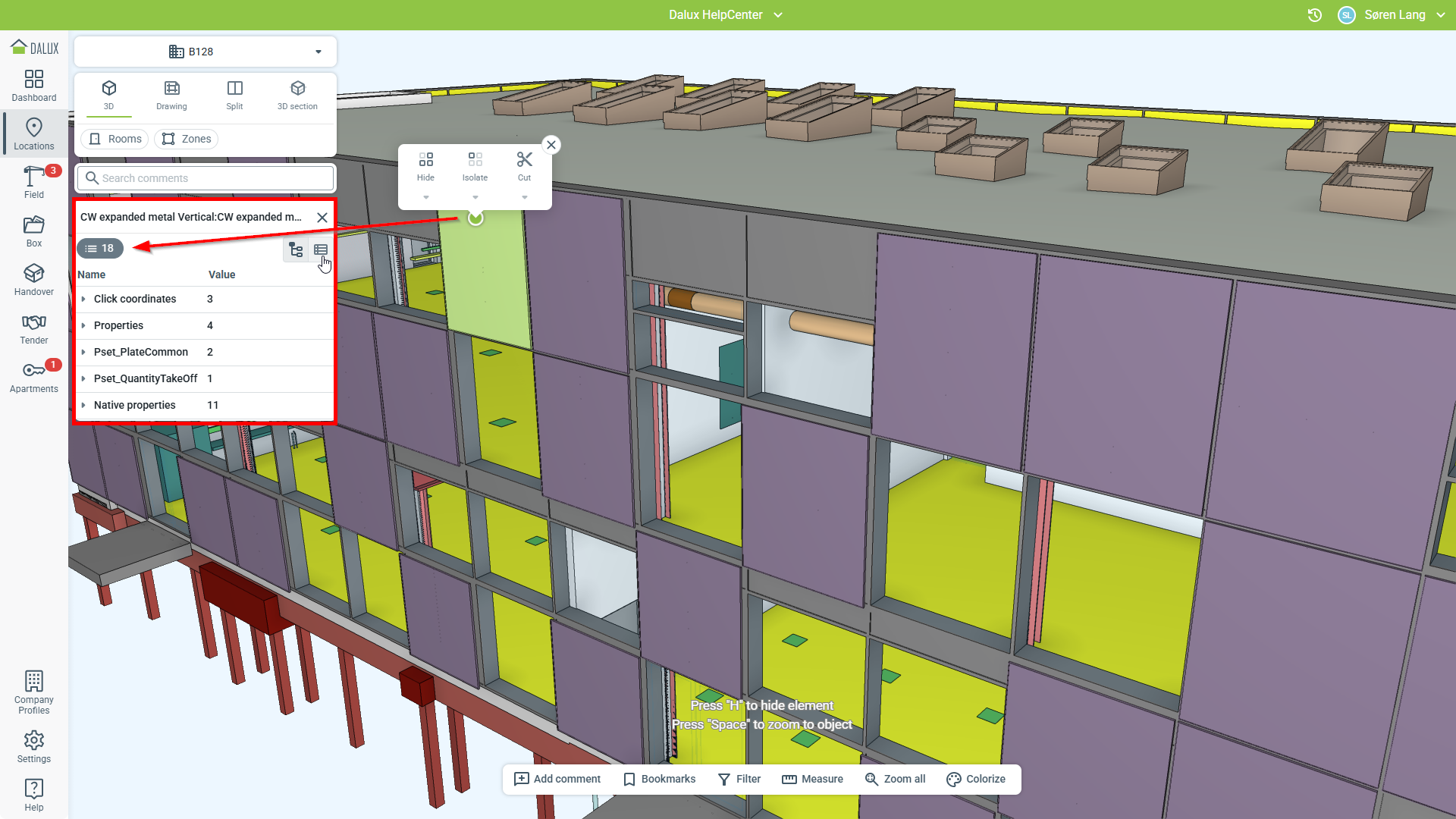

Las propiedades BIM de un elemento pueden verse seleccionando ese elemento, mientras se encuentra en la vista 3D, y haciendo clic en propiedades () en la ventana de información del elemento. Las propiedades están agrupadas en conjuntos de propiedades:
Propiedades BIM en Dalux
Se utilizan las propiedades BIM para transmitir información al usuario sobre el edificio y los elementos del edificio.
Plantillas

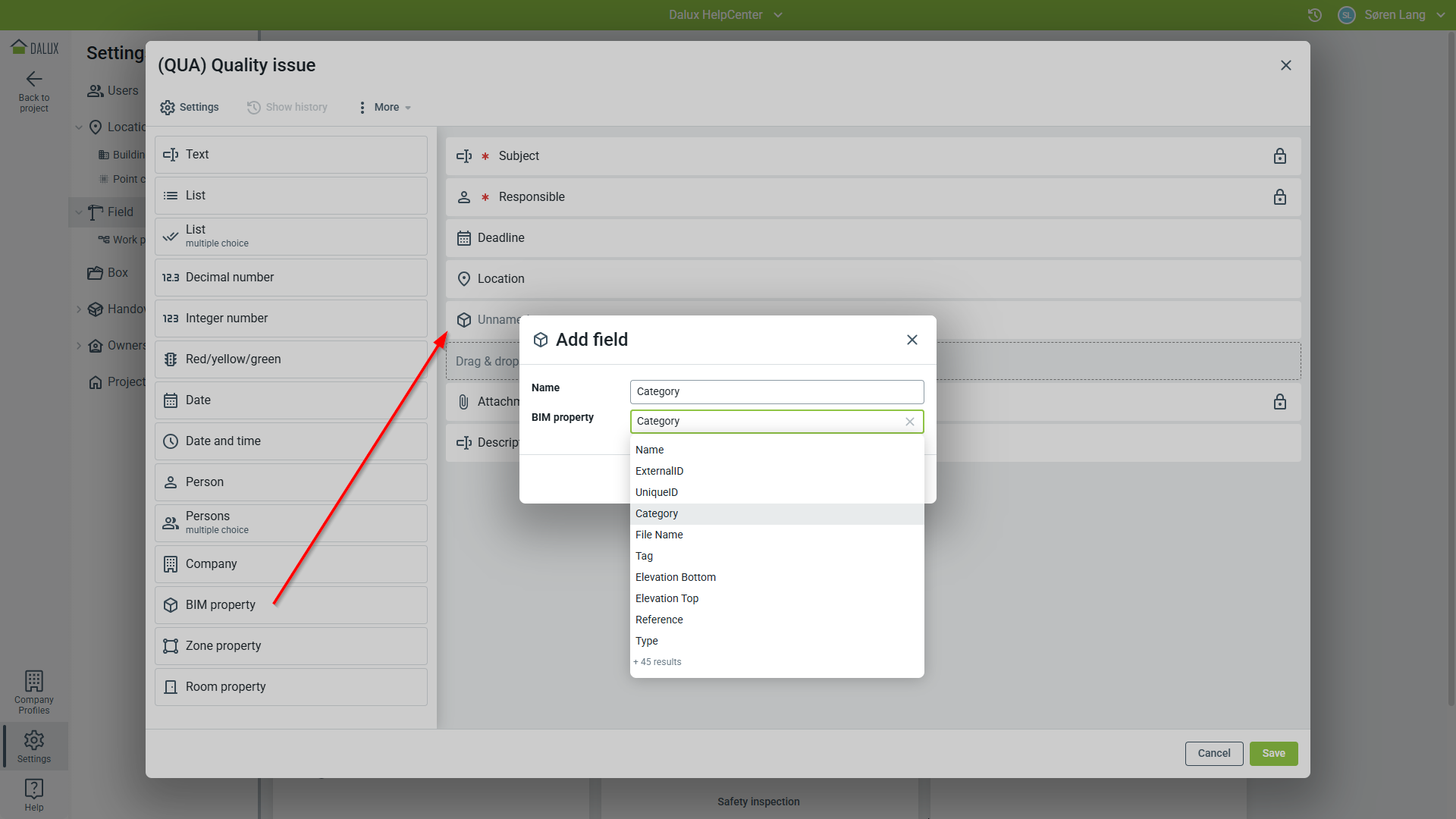

Las propiedades pueden utilizarse en plantillas para varias funciones en Dalux. Para usarlo en una plantilla, ve a la plantilla de la tarea/formulario/aprobación y arrastra el campo Propiedad BIM desde la columna izquierda a la plantilla a la derecha:
Consejos y trucos
Al añadir un campo de propiedad BIM o de zona a plantillas de tareas, aprobaciones o formularios, se sugerirán propiedades disponibles de una lista desplegable.
Importante
Los campos de propiedad BIM se actualizan automáticamente con datos y no se pueden editar manualmente cuando se usan para un formulario o tarea.

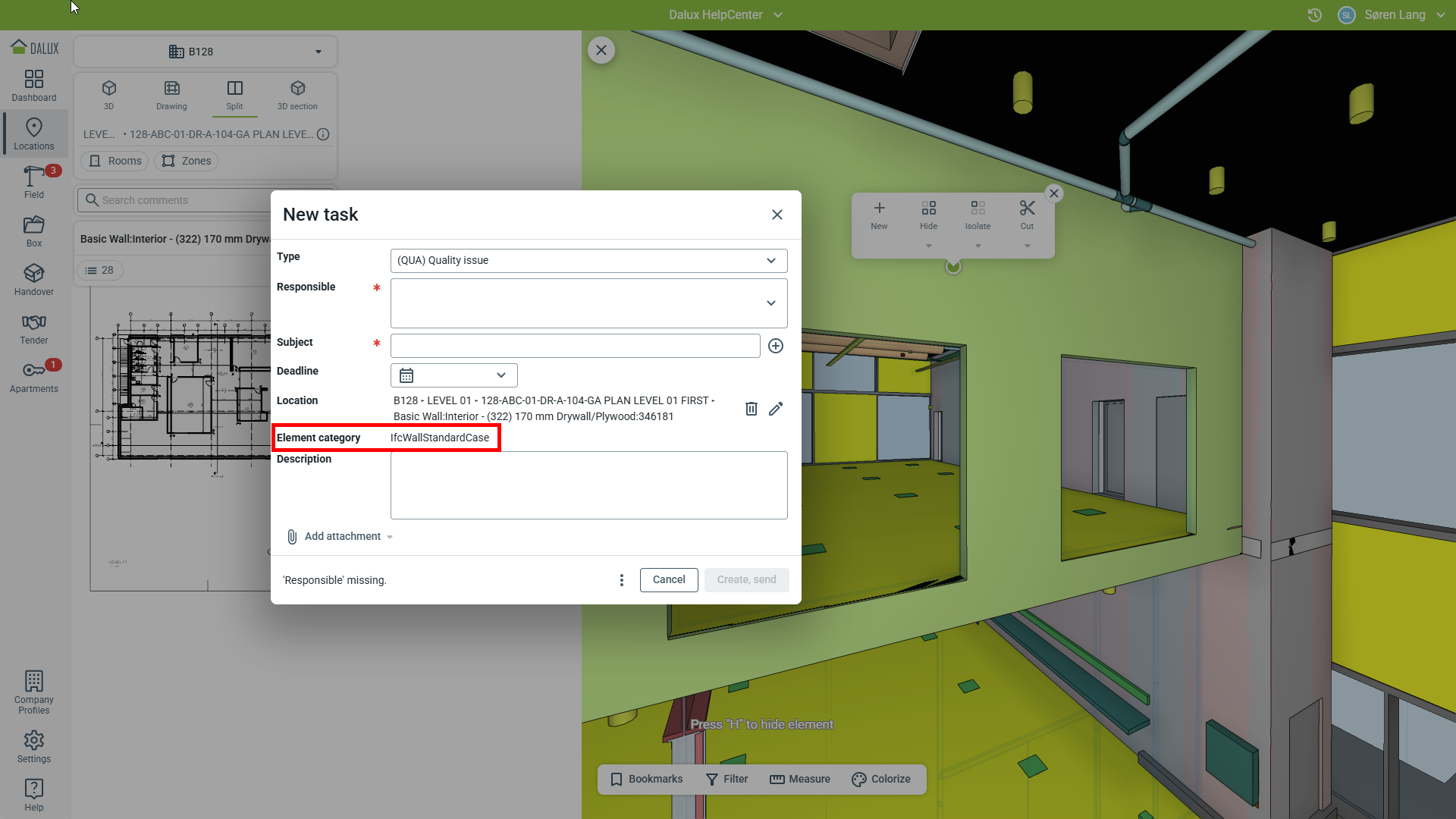

Los campos de propiedad BIM se llenarán con los datos relevantes cuando se elija un elemento como la ubicación del formulario/tarea. Los datos en los campos se determinan por la propiedad BIM elegida en la plantilla:
Propiedades BIM como filtros
Las propiedades BIM también pueden filtrar la vista 3D del edificio según una o más propiedades específicas. Para hacerlo:
Selecciona un elemento BIM del edificio haciendo clic en él Haz clic en
(propiedades)

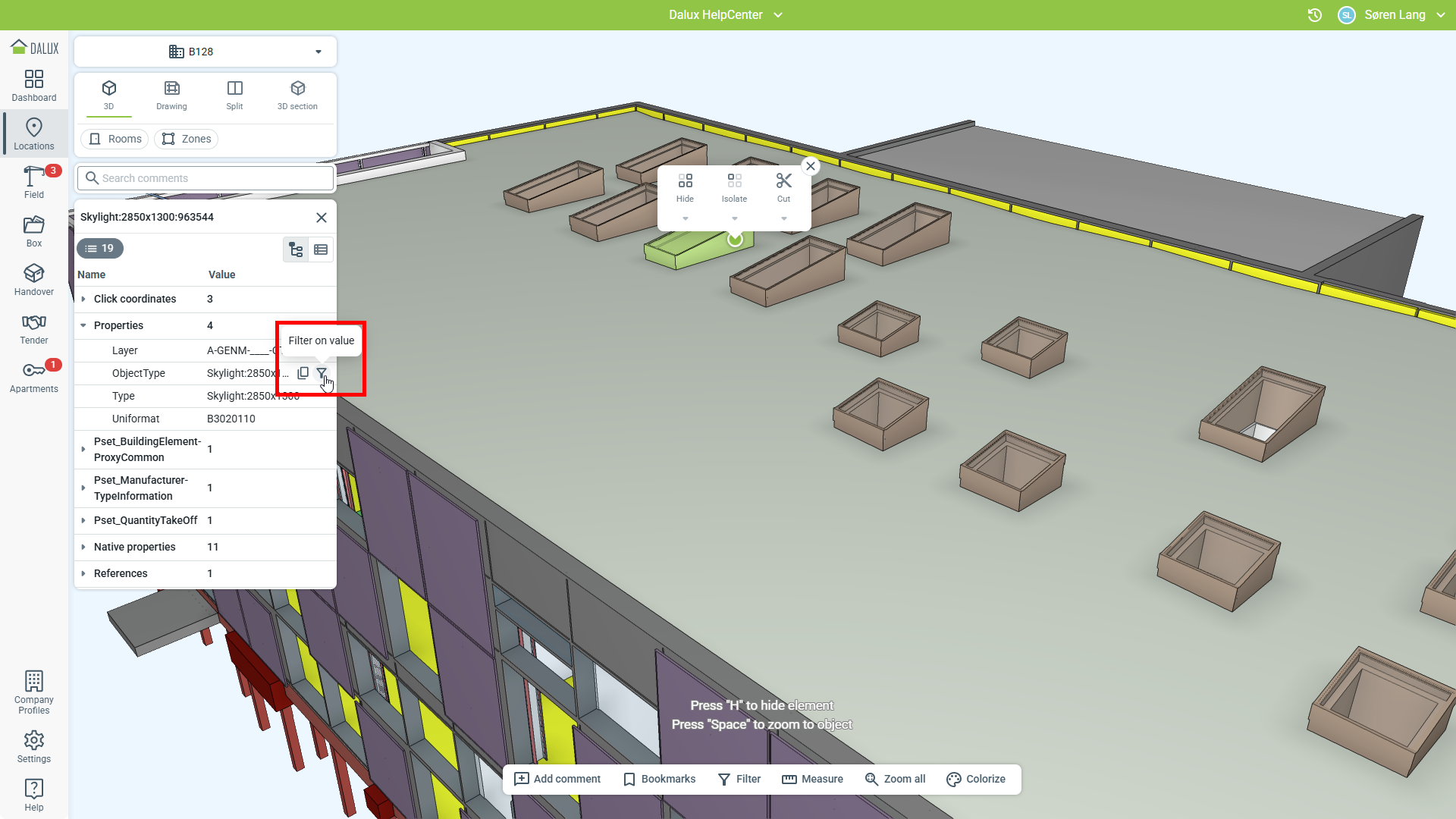

Haz clic en el icono
a la derecha de la propiedad por la que quieres filtrar:

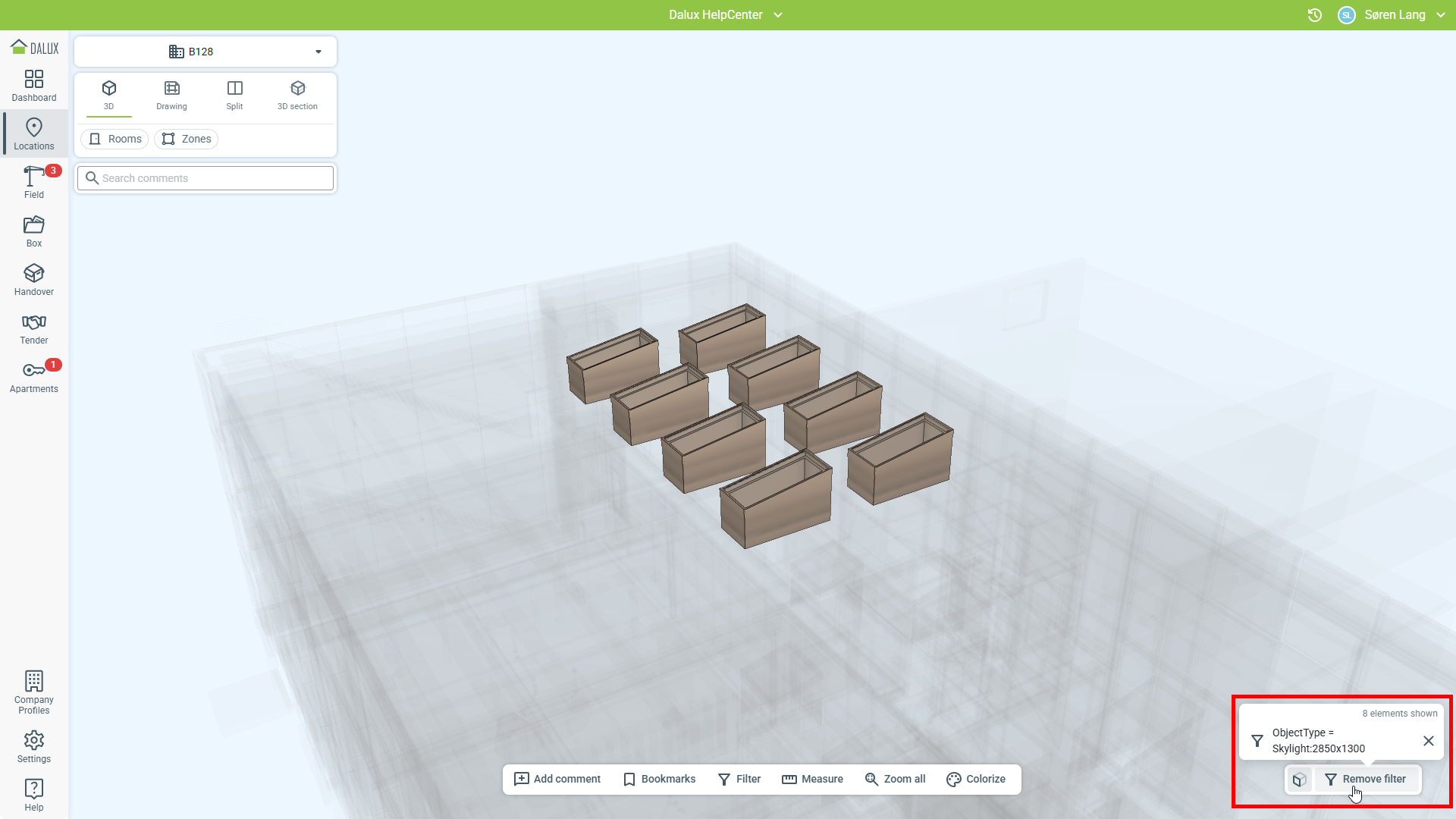

Puedes ver qué propiedad está siendo filtrada y eliminar el filtro.
