ADVERTENCIA
Los códigos QR en planos ahora se llaman Sellos. Esta característica ofrece la misma funcionalidad principal con soporte adicional para datos de autorización detallados y más control en la ubicación de los sellos.
Leer más sobre cómo configurar Sellos en este artículo: Cómo configurar Sellos
En Dalux Box pro puedes permitir el uso de códigos QR en tus planos.
Con los códigos QR puedes añadir un código a tu plano, que puede ser escaneado por un lector QR que verificará si el plano que estás usando es la última versión, o si hay una nueva versión disponible.
Los códigos QR están basados en la última versión de un plano cargado en Dalux.
Si un plano es tanto la primera como la versión más reciente, su código QR mostrará que es la última. Una vez que se añade una segunda versión, el código QR en la primera versión la marcará como desactualizada.
Información técnica
Al utilizar áreas de archivos, los códigos QR solo se pueden imprimir para planos que han sido autorizados para Archivos publicados.
Cómo configurar códigos QR en planos
Información técnica
Necesitarás tener Box Pro en tu proyecto para activar y utilizar esta característica.

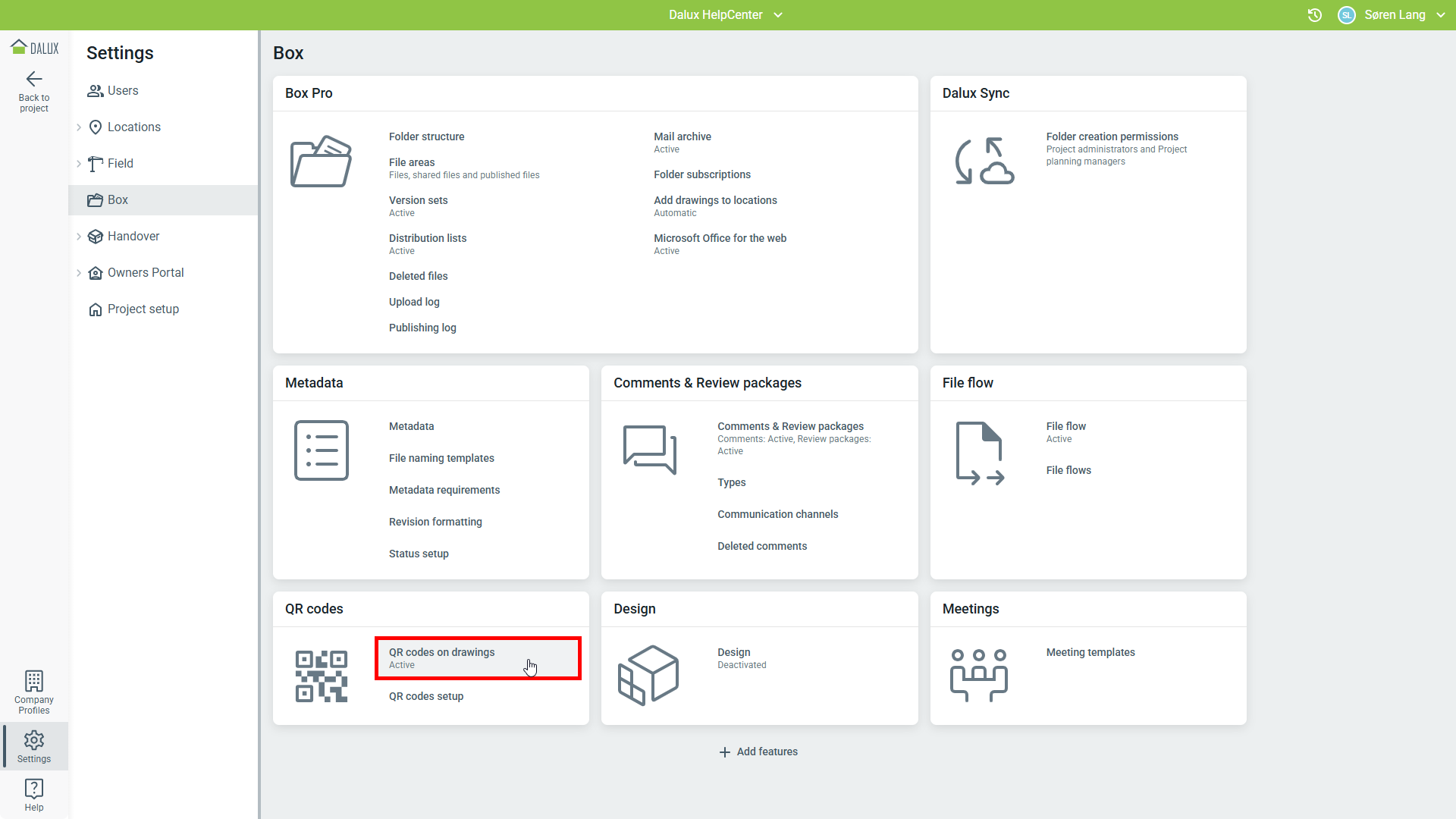

Para activar la función para tu proyecto, ve a Ajustes
Box
'Códigos QR en planos'
'Activar':

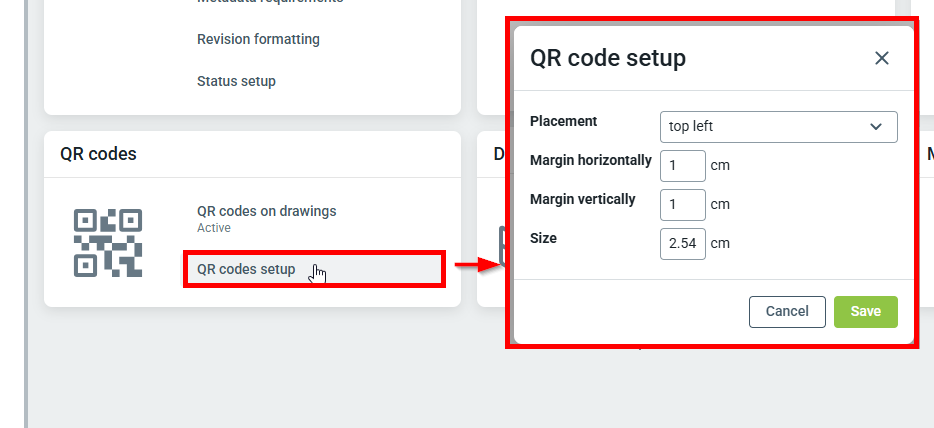

Cuando esté activado, puedes personalizar cómo aparecen los códigos QR en tus planos. Haz clic en 'Configuración de códigos QR' para hacerlo. Desde aquí puedes decidir la ubicación de los códigos, los márgenes y el tamaño:
Cómo usar códigos QR en dibujos
Este artículo muestra el flujo de trabajo para un archivo en Archivos publicados. El proceso es el mismo cuando no se usan múltiples áreas de archivos.
Para usar códigos QR en tus planos, necesitas imprimir los planos en PDF.

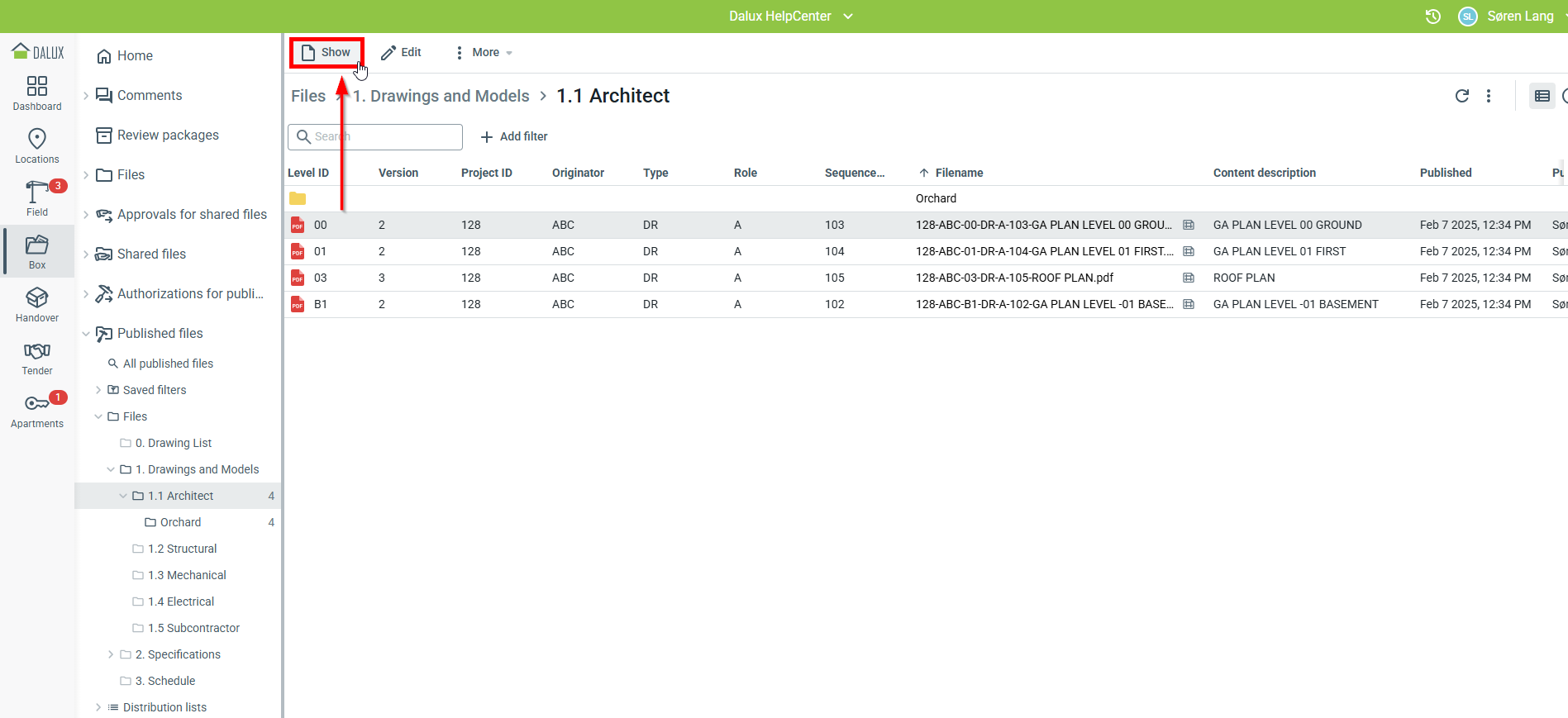

Para imprimir un plano, ve a Box
Archivos publicados
Seleccionar un archivo
Mostrar:

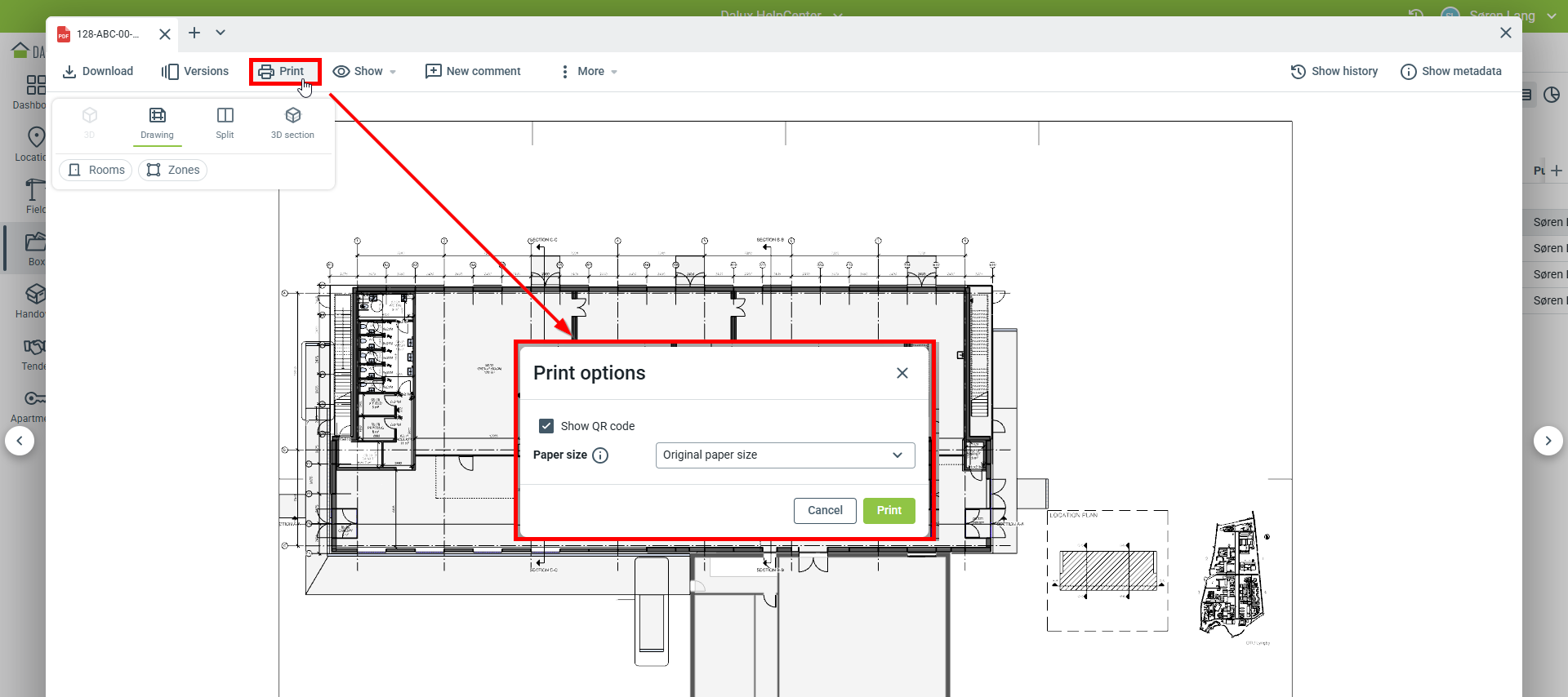

En la ventana de dibujo, haz clic en Imprimir. Asegúrate de marcar la casilla 'Mostrar código QR' y haz clic en 'Imprimir':
Esto añadirá el código QR al PDF y descargará una versión en tu computadora.

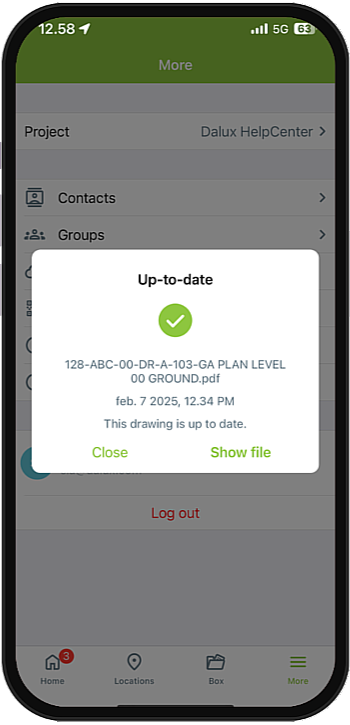

Cuando el código QR se escanea con la aplicación Dalux, el usuario verá si el plano es el más nuevo o no.
