Este artículo te mostrará cómo hacer cortes y mediciones usando el módulo de Ubicaciones.
Cómo hacer cortes
Cortes horizontales o verticales
Para cortar en un modelo, ve a Ubicaciones y selecciona el edificio. Haz clic en un elemento del modelo, ese será tu punto de partida para el corte. Luego haz clic en el icono
.
Si haces clic en un elemento horizontal, tu modelo se cortará horizontalmente. Si haces clic en un elemento vertical, tu modelo se cortará verticalmente.
Para eliminar el corte, haz clic Eliminar corte.
Consejos y trucos
También puedes usar CTRL+ la rueda del ratón para mover el corte hacia arriba o hacia abajo.
Puedes crear varios cortes al mismo tiempo.
Corte Box
Si quieres cortar en múltiples direcciones a la vez, puede usar un corte de caja.
Para hacerlo, haz clic en un elemento, y haz clic debajo del
Corte. Luego selecciona 'Corte Box'.
Esto crea un corte de caja que se puede ajustar usando las diferentes flechas direccionales. Para eliminar el corte, haz clic Eliminar corte.
Ignorar cortes
Puedes ignorar un corte para un archivo de modelo o una categoría específica para obtener más contexto sobre estos elementos. Para hacer esto, después de haber utilizado un Corte, selecciona un elemento y haz clic en 'Ignorar categoría' o 'Ignorar archivo' para excluirlos del corte y aislar los elementos.
- Ignorar categoría: excluye todos los elementos de esta categoría del corte
- Ignorar archivo: excluye todos los elementos del archivo del objeto seleccionado del corte
El ejemplo mostrado ignora el archivo del modelo MEP del corte:
Esto funciona para todos los métodos de corte mencionados anteriormente.
Cómo hacer medidas en 3D
Consejos y trucos
Para acelerar tu flujo de trabajo, prueba usar estos atajos:
- La barra espaciadora establece la vista perpendicular para cortes 2D
- Ctrl+Z para deshacer la última medida
- 'Enter’ para activar la herramienta de medida utilizada más recientemente
- 'Esc’ para salir del modo medida
- Haz clic en las flechas de una medida para modificar la medida
Corte 2D
Antes de medir en 3D, puedes crear una sección transversal 2D a lo largo de cualquier plano, asegurando que todas las mediciones se realicen dentro de ese plano.
Ve a Ubicaciones y encuentra el elemento que quieres medir
Medir
Corte 2D
Selecciona cualquier plano.
Esto creará un corte a lo largo del plano seleccionado, asegurando que todas las medidas 3D se ajusten a los elementos intersectados por el corte. Si las líneas de cuadrícula son visibles, las medidas 3D también se ajustarán a ellas.
En la esquina inferior derecha, haz clic para activar o desactivar las líneas de la cuadrícula, o selecciona
Eliminar corte 2D para eliminar el corte y borrar todas las medidas por completo.
Punto a punto
La medida de punto a punto te permite medir entre dos puntos.
Ve a Ubicaciones y encuentra el elemento que quieres medir
Medir
'Punto a punto'.
Puedes hacer tantas medidas como quieras haciendo clic en 'Punto a punto' nuevamente.
Para eliminar una medida, coloca tu ratón sobre la medida, y haz clic .
Láser de 3 ejes
La herramienta láser de 3 ejes crea medidas en tres direcciones que parten del mismo punto. Funciona de manera similar a tener una herramienta láser de medida en obra.
Ve a Ubicaciones y encuentra el elemento que quieres medir
Medir
'Láser de 3 ejes'.
Luego haz clic en algún lugar de tu modelo, para colocar el láser. Puedes mover el láser, haciendo clic y arrastrándolo.
Se pueden añadir múltiples láseres haciendo clic en 'Láser de 3 ejes' nuevamente.
Consejos y trucos
Puedes usar las flechas al final de la medida para mover expandir o retraer el láser a la siguiente superficie.
Al usar un láser de 3 ejes o punto a punto para medir objetos redondos, las medidas se tomarán desde el centro del objeto.

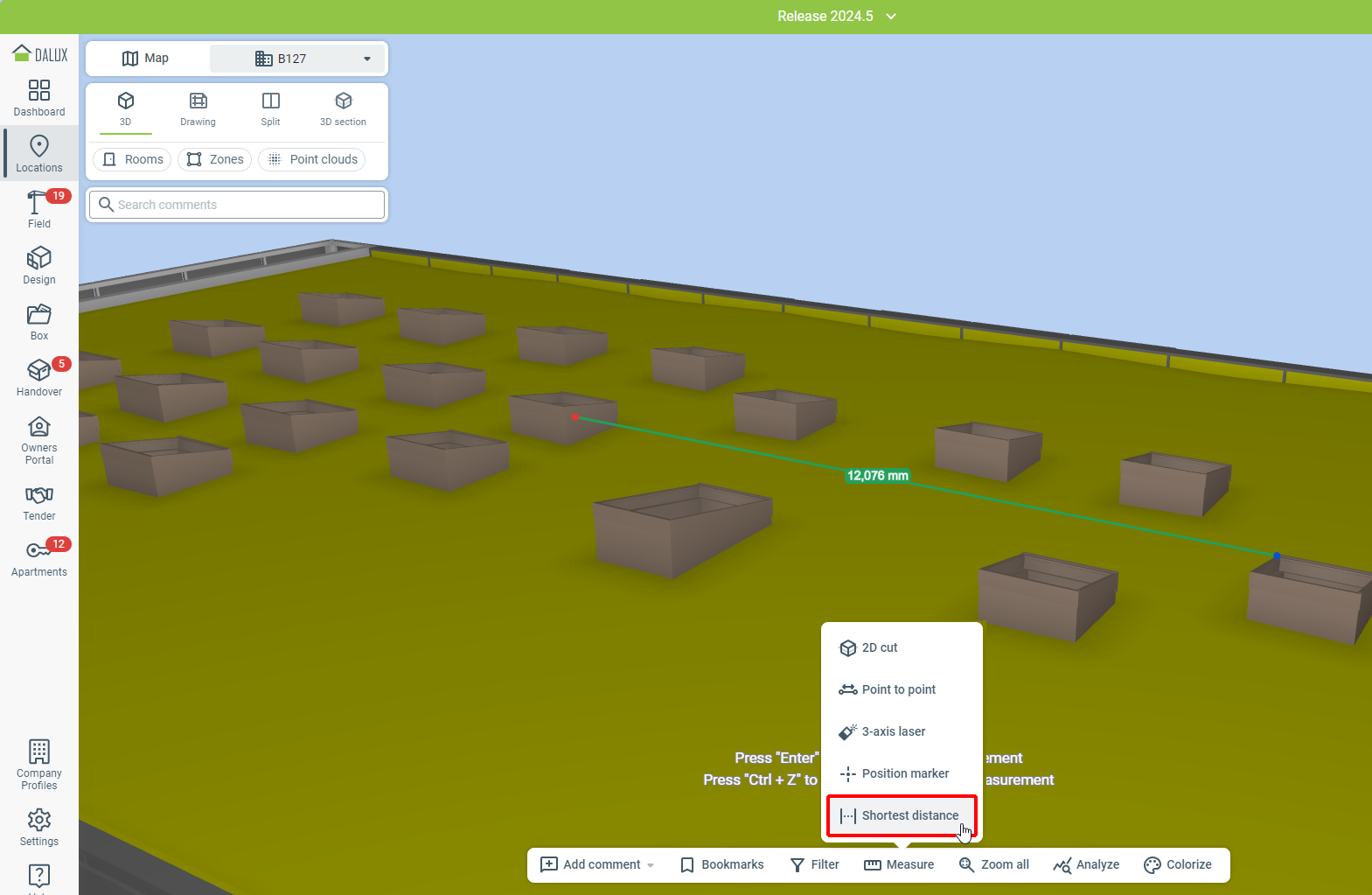

Medir la distancia más corta
Si estás usando la aplicación de escritorio de Dalux, puedes medir la distancia más corta entre dos objetos en tu modelo. Haz clic en dos objetos en el modelo y la distancia más corta entre ellos se medirá.
Marcador de posición
Puedes obtener la posición precisa de tu modelo usando la medida del marcador de posición
Haz clic en Medir
'Marcador de posición'
Haz clic en algún lugar de tu modelo para colocar el marcador.
Puedes copiar las coordenadas de posición haciendo clic en o eliminarlo con
.
Cómo hacer medidas en 2D
Consejos y trucos
Si tu plano no tiene una escala, puedes establecer una escala temporal para el plano.
Punto a punto
La medida de punto a punto te permite medir la distancia entre dos puntos.
Ve a Ubicaciones y encuentra el elemento que quieres medir
Medir
'Punto a punto'.
Selecciona los dos puntos entre los que quieres obtener la distancia haciendo clic en el dibujo. Además de la distancia, también obtienes el ángulo respecto a una línea base horizontal.
Consejos y trucos
Puedes crear una serie de mediciones en 2D pulsando Enter después de tu primera medición. También puedes iniciar una nueva medición desde el punto final de una existente haciendo clic en él.

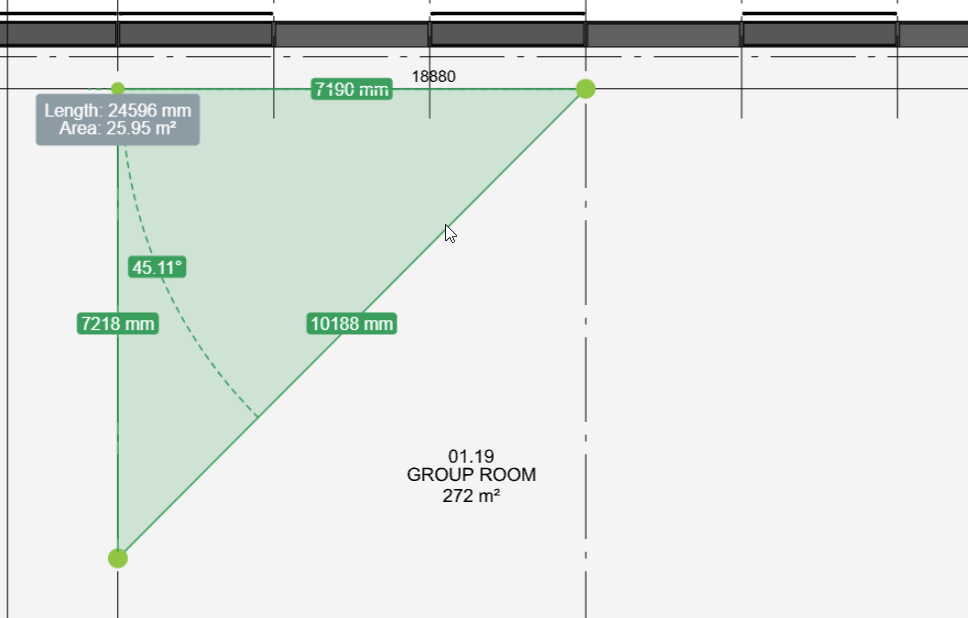

Al cerrar una medición punto a punto para formar una figura, el área se calculará automáticamente.
Al seleccionar puntos, una función de ajuste te ayuda a encontrar con precisión las esquinas en tu plano. También te ayuda a encontrar ángulos de 90° para superficies rectas como paredes y puertas.
Área
Esta función calculará tanto el área como el perímetro de un polígono. Haz clic y arrastra en tu plano para crear una forma rectangular.
Alternativamente, haz clic para crear puntos individuales en los dibujos que se conectarán. Una vez que termines, selecciona nuevamente tu punto de inicio para calcular el área.
Láser
Con la función de láser, puedes seleccionar cualquier punto en tu plano y Dalux encontrará las distancias más cercanas a las superficies circundantes.
Después de medir, haz clic y arrastra en el centro para mover la posición de la medición.
Haz clic en una flecha de uno de los extremos de medición para modificar la medida a la siguiente línea.
