Este artículo explica cómo cargar, administrar y ver 'Nubes de puntos' cargadas en Dalux.
Las nubes de puntos son un conjunto de datos de puntos que contienen coordenadas geométricas, valores de color y brillo. Habitualmente son generadas por escáneres LIDAR, que escanean un área y recogen los puntos de datos. Los puntos de datos luego son transformados en imágenes 3D en forma de una nube de puntos.
Las nubes de puntos en Dalux se pueden usar de varias maneras. Los usos más habituales implican monitorear el proceso de construcción para el control de calidad o las comparaciones as-built.
Información técnica
En la mayoría de los casos, el formato de archivo recomendado para uso óptimo es .laz, pero hay otros formatos de archivo que funcionan bien con Dalux. Recomendamos, si es posible, seguir las preferencias de formatos de archivo mostradas a continuación de izquierda a derecha:
.laz .las
.e57
.ply
.pts
.xyz
El tamaño máximo de archivo es 8GB.
Los archivos .pts y .xyz varían en su especificación, por lo que no se puede garantizar una correcta interpretación. En caso de que este sea el único tipo de formato disponible, se puede usar un servicio como Pointzip para convertir archivos a .laz.
Dalux no soporta archivos .rcp.
Cómo configurar nubes de puntos
Permisos
Los administradores de proyectos, los gerentes de planificación de proyectos y los grupos de usuario con permisos de 'Editar' para Ubicaciones pueden administrar nubes de puntos.

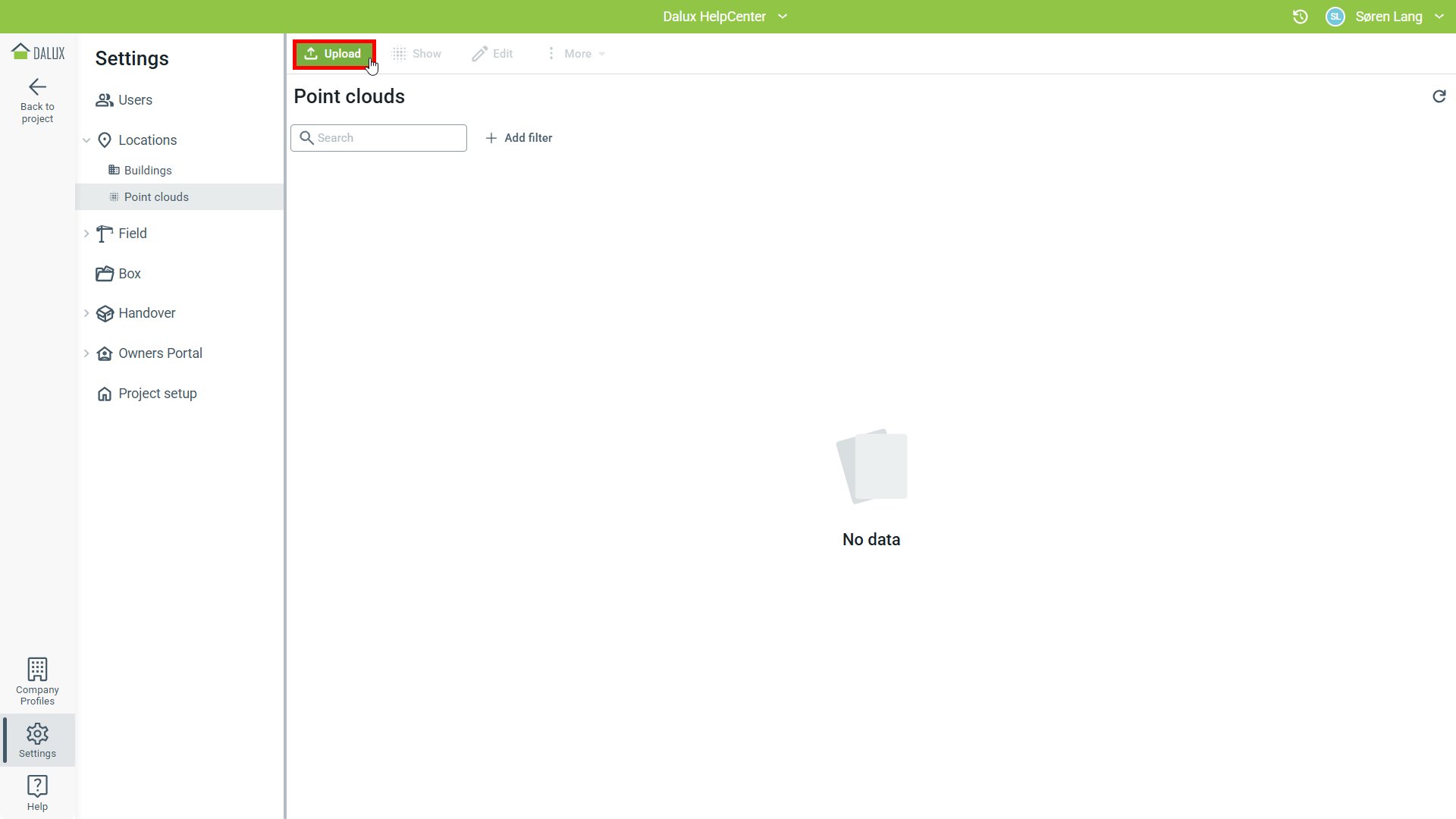

Para cargar nubes de puntos, ve a Ajustes
Ubicaciones
Nubes de puntos
Carga.

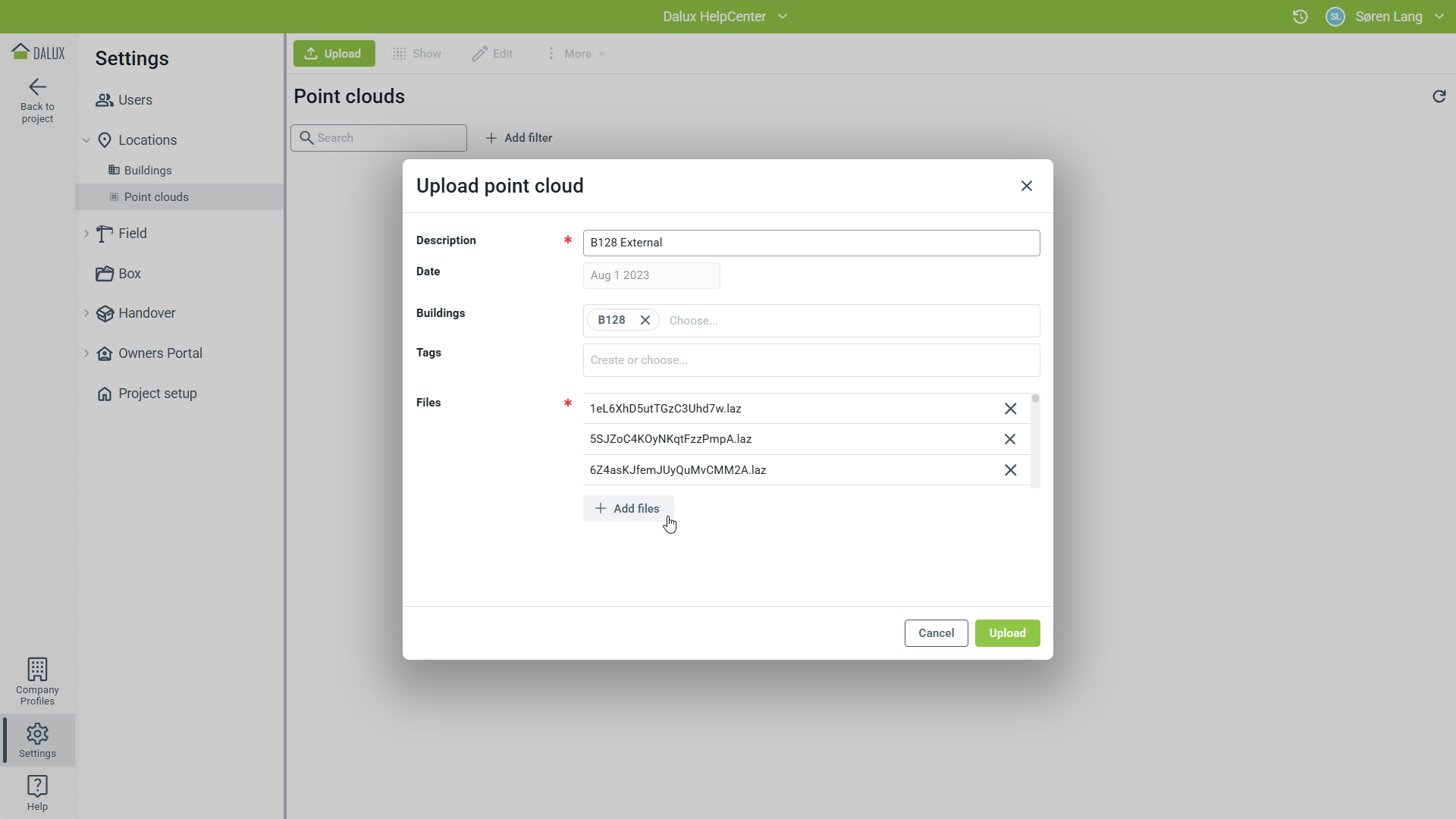

Añadir una descripción y seleccionar con qué edificio está asociada la nube de puntos.
Puedes añadir tus propias etiquetas para ayudarte a filtrar y ordenar las nubes de puntos más tarde. La etiqueta tambi\u00e9n ser\u00e1 lo que se muestra en Ubicaciones.
Se pueden cargar al mismo tiempo uno o más archivos de nubes de puntos. Cuando las nubes de puntos se cargan, Dalux procesará los archivos antes de que puedan ser utilizados.
Se pueden añadir o eliminar archivos individuales a la nube de puntos, seleccionando la nube de puntos y haciendo clic en Editar.
La nube de puntos completa se puede eliminar seleccionándola, haciendo clic en Más y luego en
Eliminar nube de puntos.
Si tienes nubes de puntos de diferentes fechas, crea una nueva nube de puntos y sigue el mismo proceso.

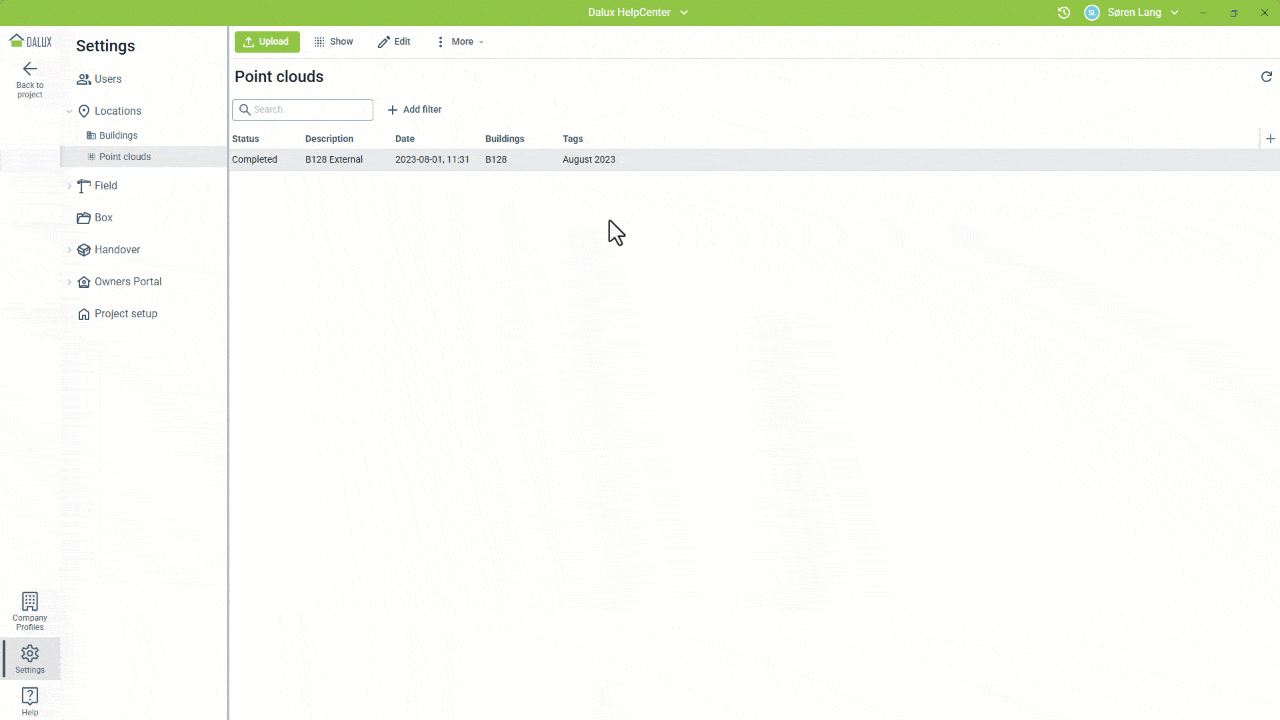

Cuando la nube de puntos se haya cargado y procesado, se puede ver haciendo clic en la nube de puntos en la vista de lista, y luego haciendo clic en Mostrar en el menú superior.
Información técnica
Cómo descargar nubes de puntos desde Dalux
Si deseas descargar datos de nubes de puntos de Dalux, ve a:
Ajustes
Ubicaciones
Nubes de puntos
Selecciona una nube de puntos desde la vista de lista
Editar.

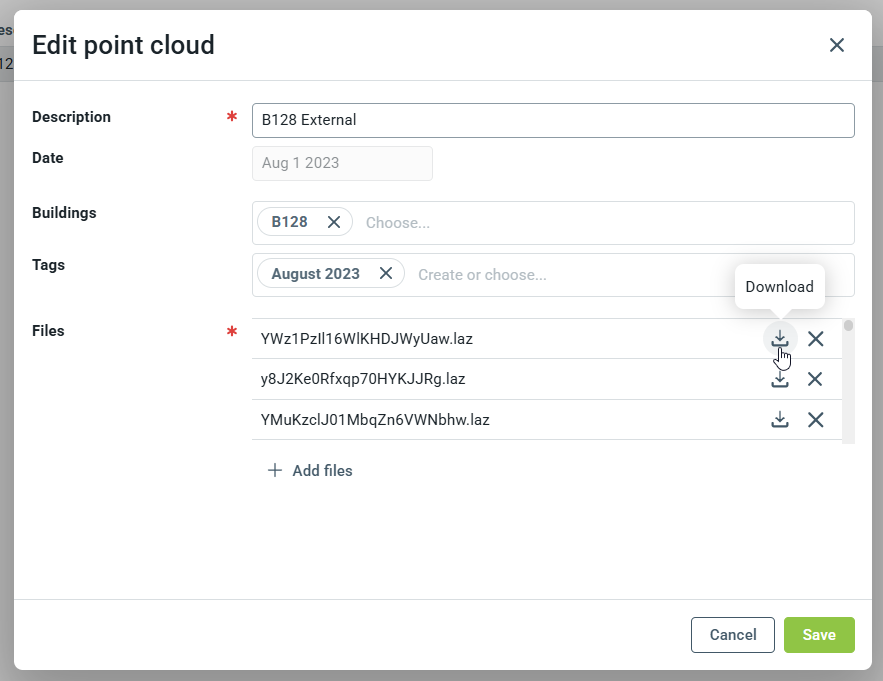

Esto abrirá la nube de puntos y podrás descargar cada archivo, haciendo clic en el icono .
Cómo usar nubes de puntos con Ubicaciones
Si las nubes de puntos y un modelo 3D están alineados, la nube de puntos se puede mostrar junto con el modelo 3D. Las nubes de puntos se pueden ver desde Ubicaciones.
Ve a Ubicaciones y selecciona el edificio asociado con la nube de puntos.

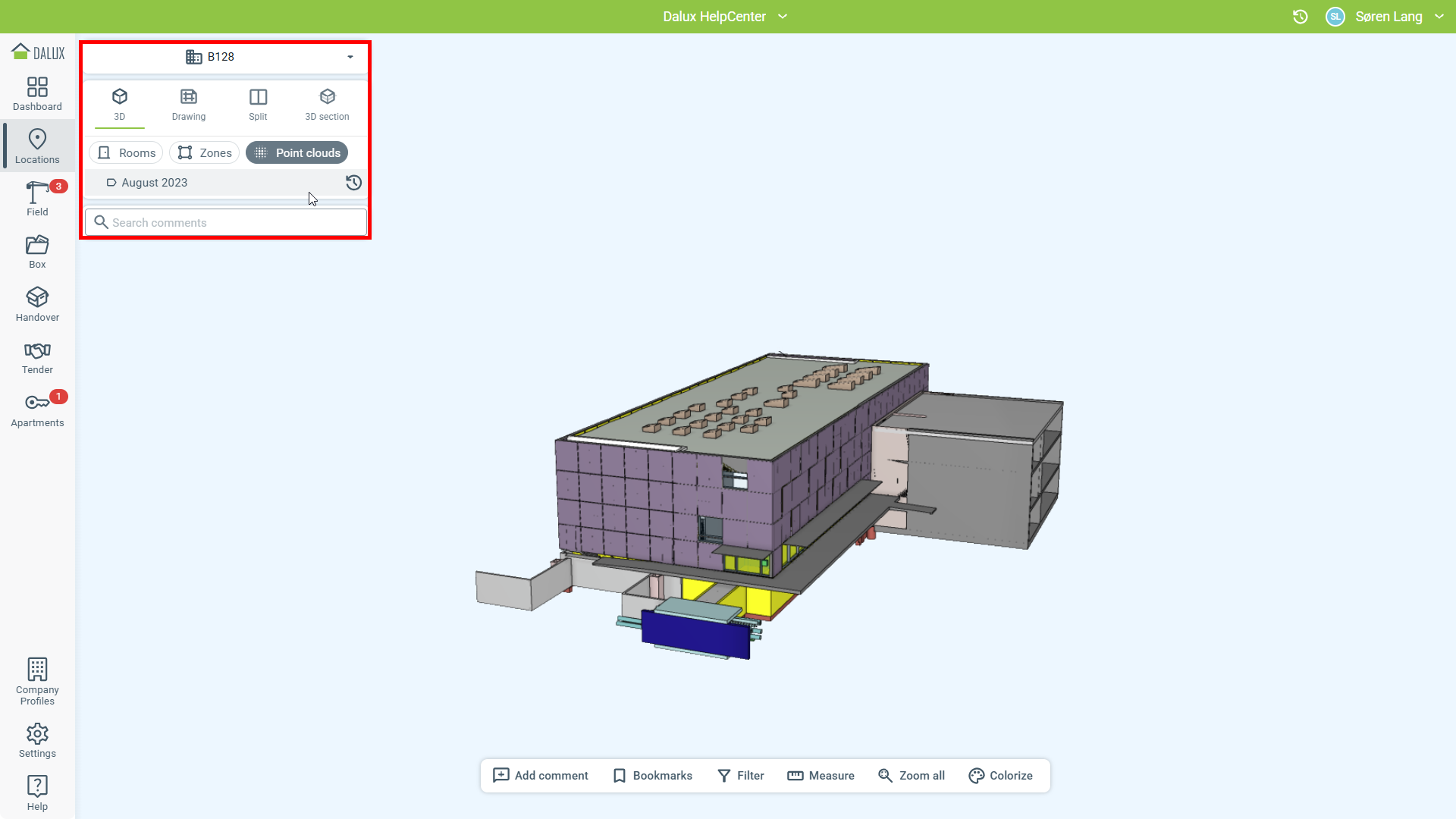

A las nubes de puntos se accede desde el 3D. Haz clic en 3D
Nubes de puntos. Luego puedes seleccionar qué nube de puntos ver.

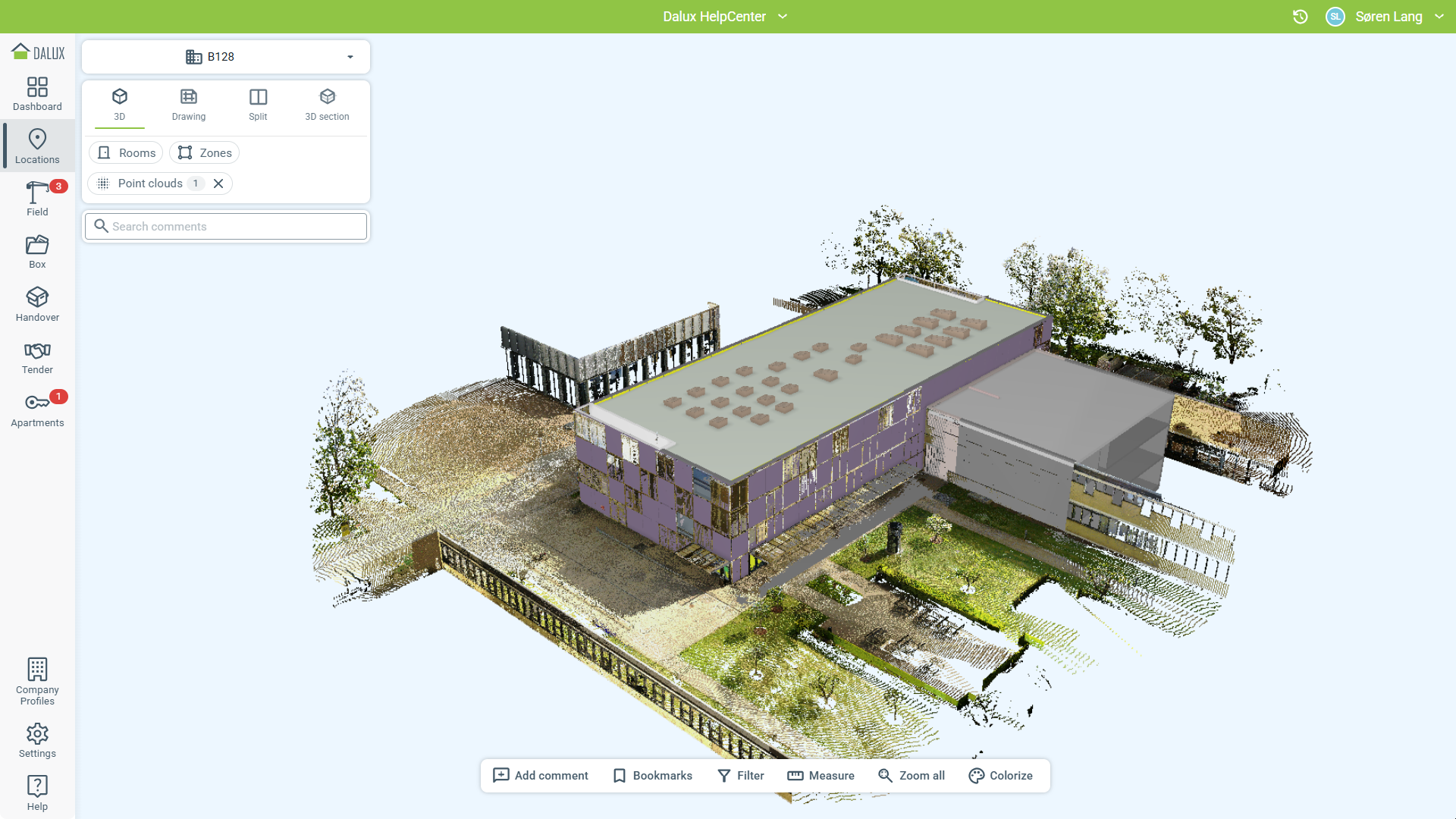

La nube de puntos se muestra junto al modelo 3D, y la navegación en 3D funciona como normalmente en Dalux.

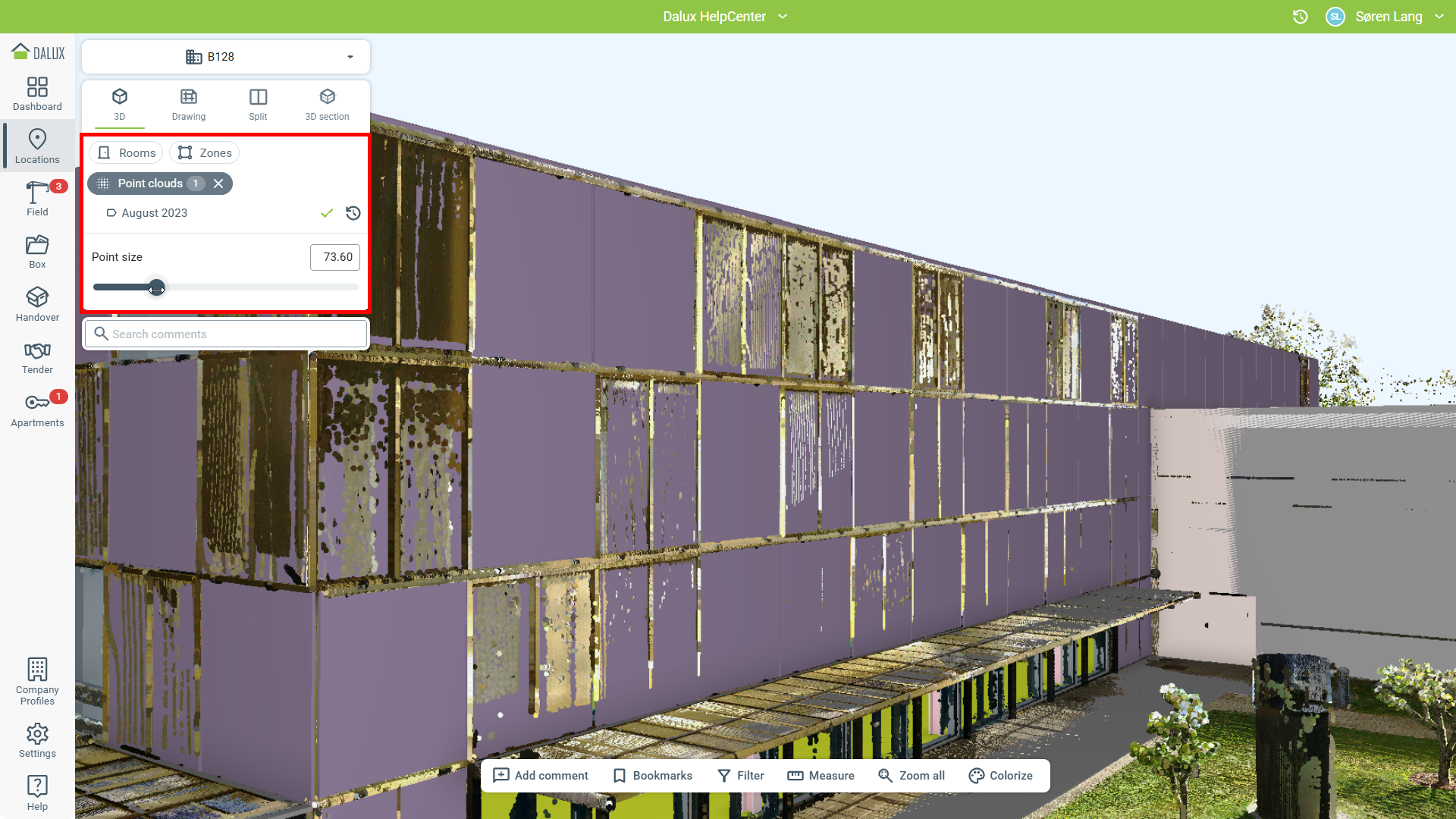

Al usar la versión del navegador de Dalux, está disponible la opción de cambiar el tamaño de los puntos usando el control deslizante 'Tamaño del punto'. Reduce el nivel de detalle configurando un valor más alto para acelerar la visualización. Para un nivel de detalle más alto, establece un tamaño de punto menor.
Comparar nubes de puntos con el modelo
En Field Pro e InfraField Pro, puedes comparar tu nube de puntos con tu modelo. Dalux marcará los puntos que difieren de tu modelo por una distancia establecida. Activa 'Comparar con 3D' en el menú de Ubicaciones y establece el umbral en la distancia que prefieras. Dalux usará codificación de colores para indicar puntos por encima o por debajo del umbral.
