Este artículo explica cómo crear objetos 2D y 3D desde planos o modelos en Dalux.
Cómo crear un grupo de objetos 2D

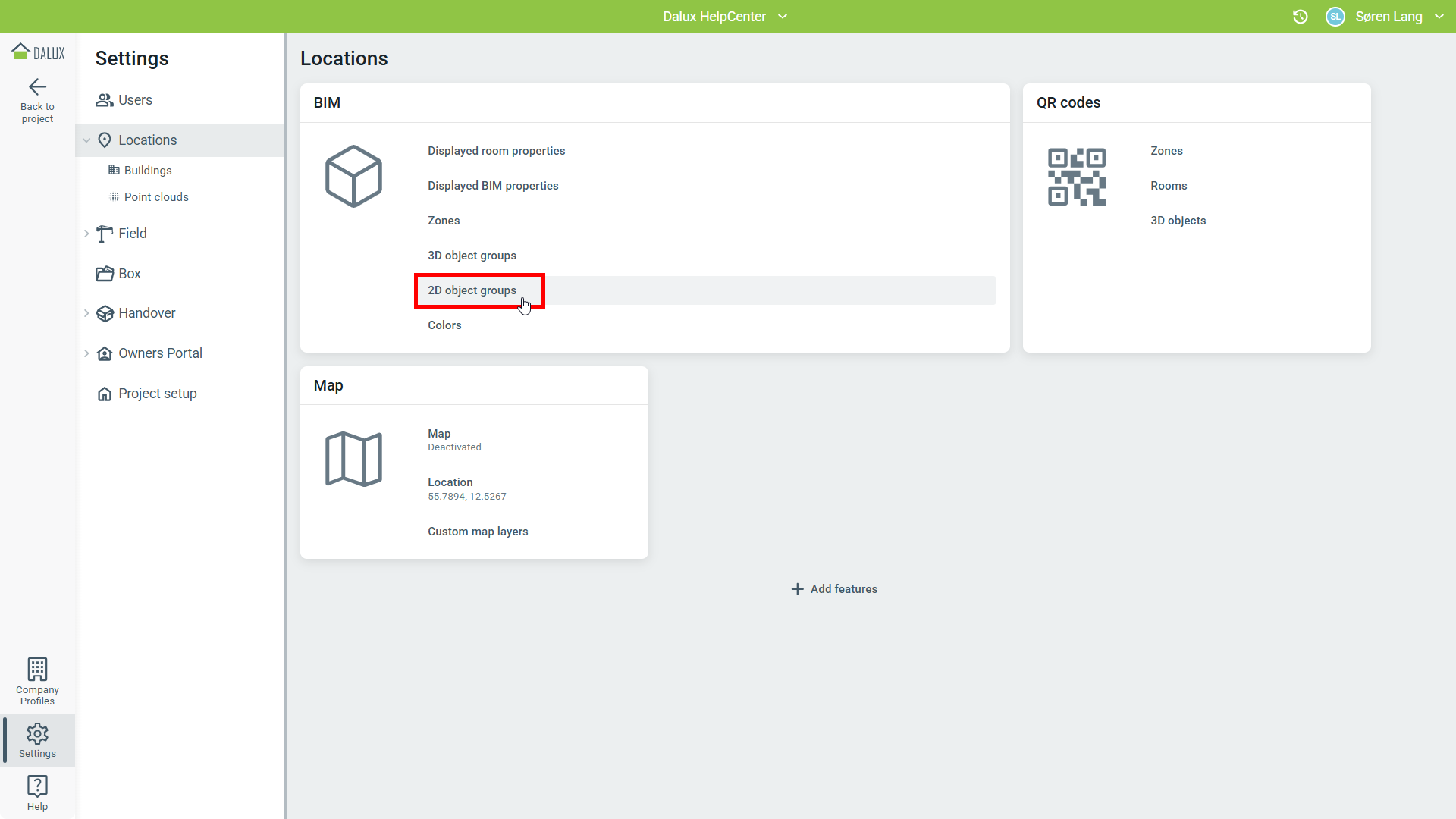

Ve a Ajustes
Ubicaciones
'Grupos de objetos 2D'
Selecciona un edificio.

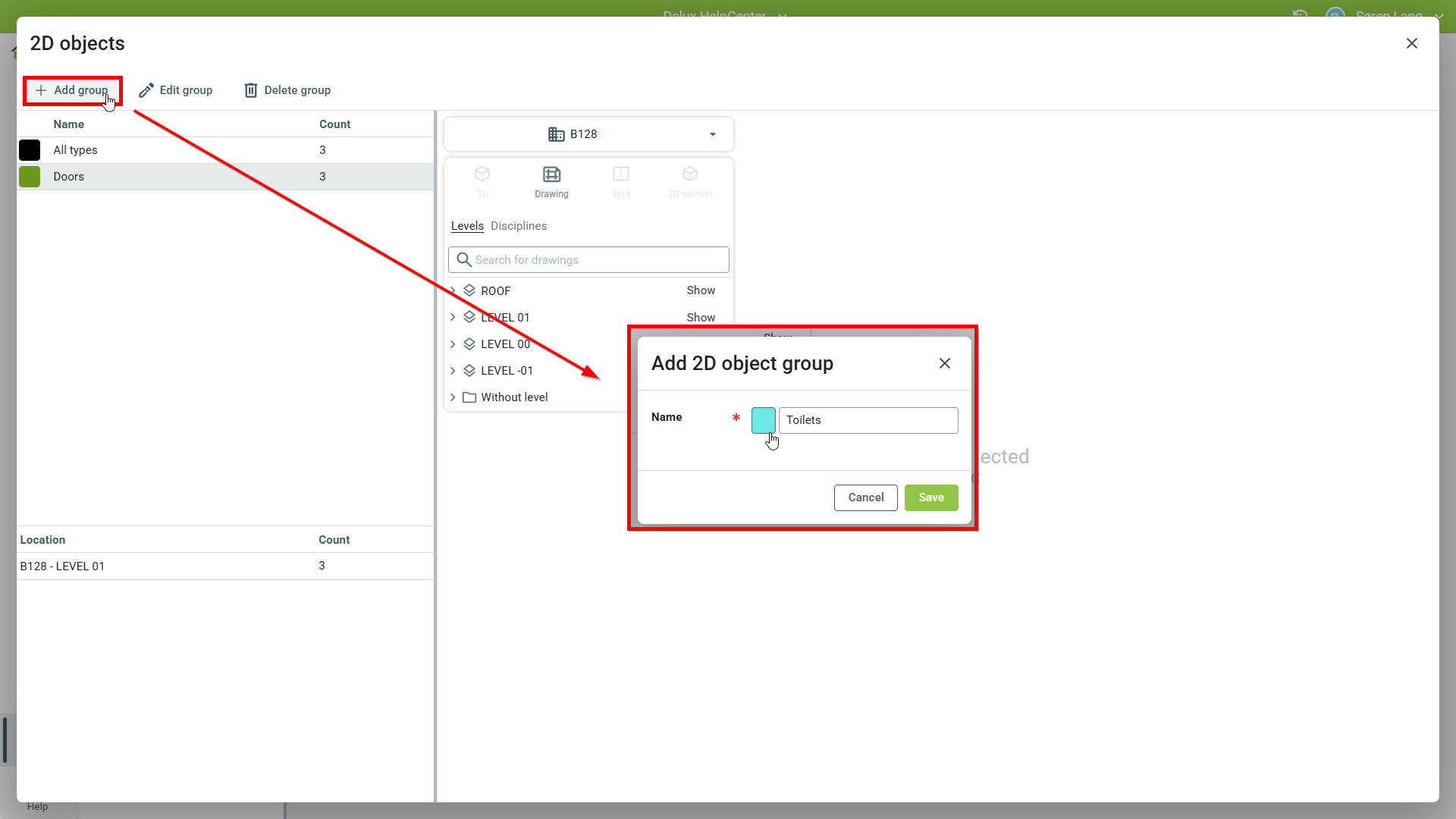

Puedes crear un nuevo grupo de objetos 2D haciendo clic en Añadir. Dale un nombre al grupo de objetos 2D y haz clic en 'Guardar'.
Selecciona un edificio y un plano al que quieras añadir objetos 2D.

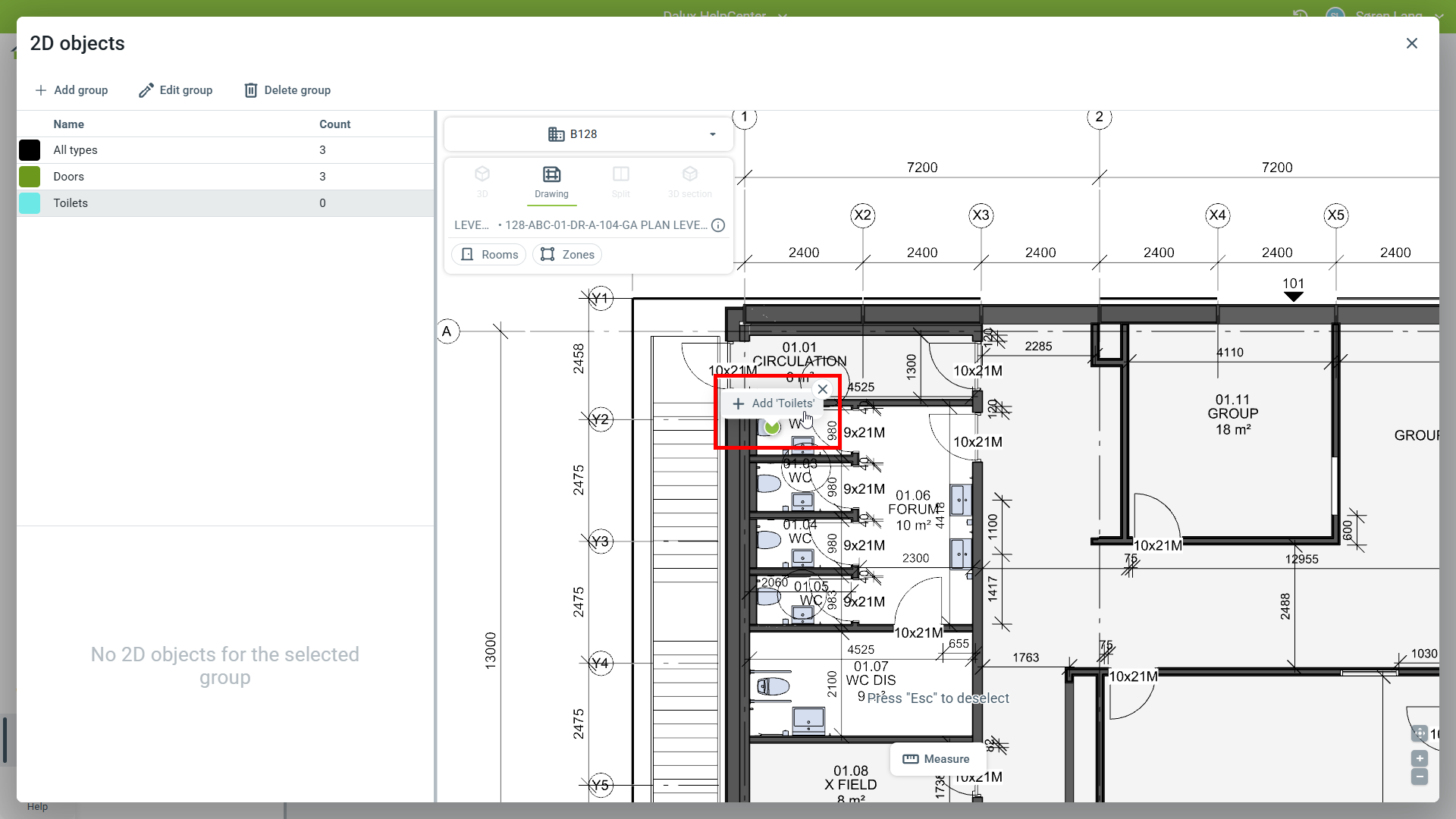

Haz clic en el plano para colocar un objeto 2D del grupo. Luego haz clicAñadir. El proceso se puede repetir para añadir más objetos 2D.
Consejos y trucos
Si quieres utilizar grupos de objetos 2D para planes de inspección y planes de prueba, también necesitarás configurar zonas. Si necesitas ayuda para crear zonas, puedes leer este artículo: Zonas y capas de zona.
Cómo crear un grupo de objetos 3D

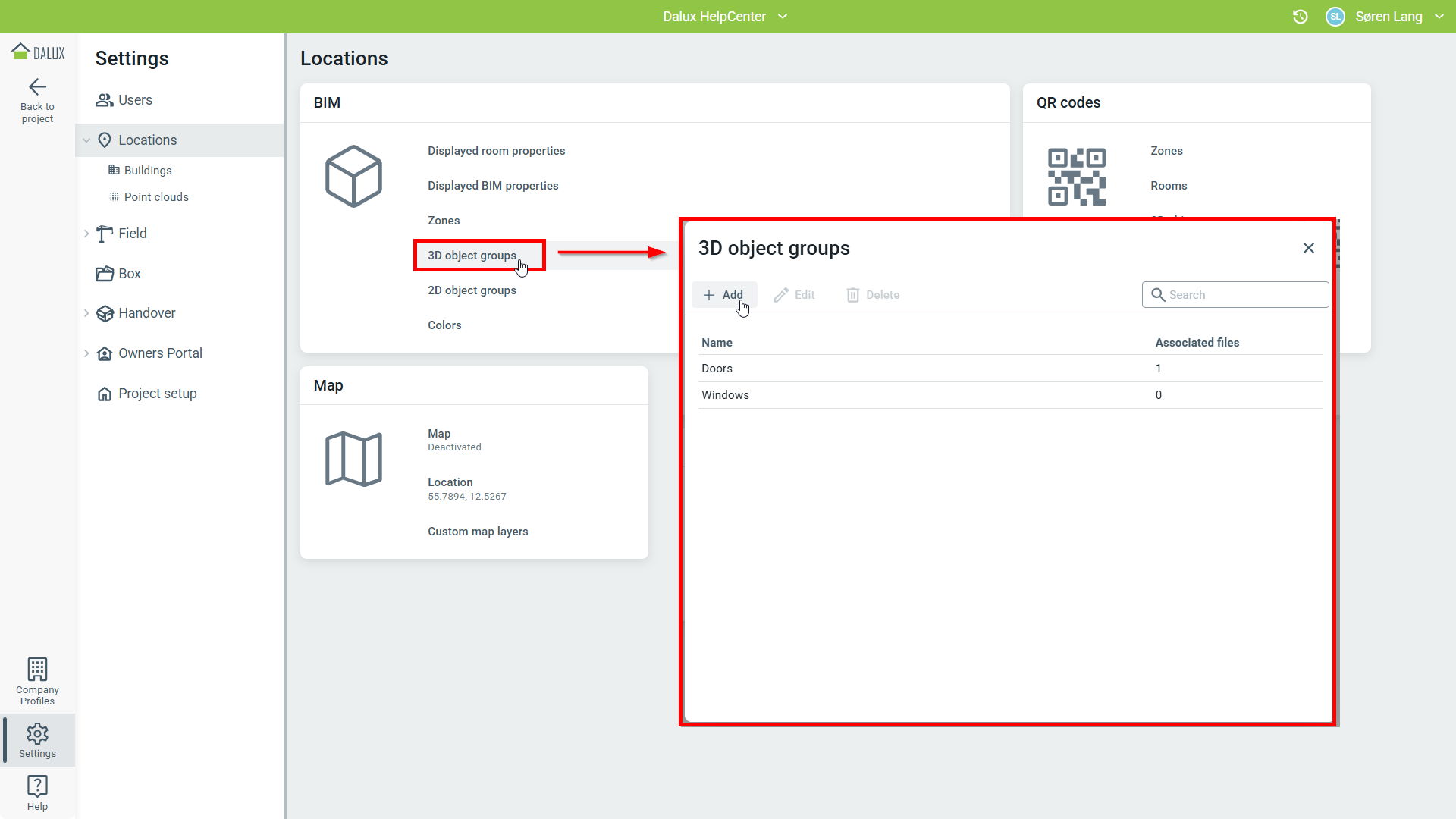

Ve a Ajustes
Ubicaciones
'Grupos de objetos 3D'
Añadir.
Escribe el nombre del grupo de objetos 3D y selecciona un edificio.

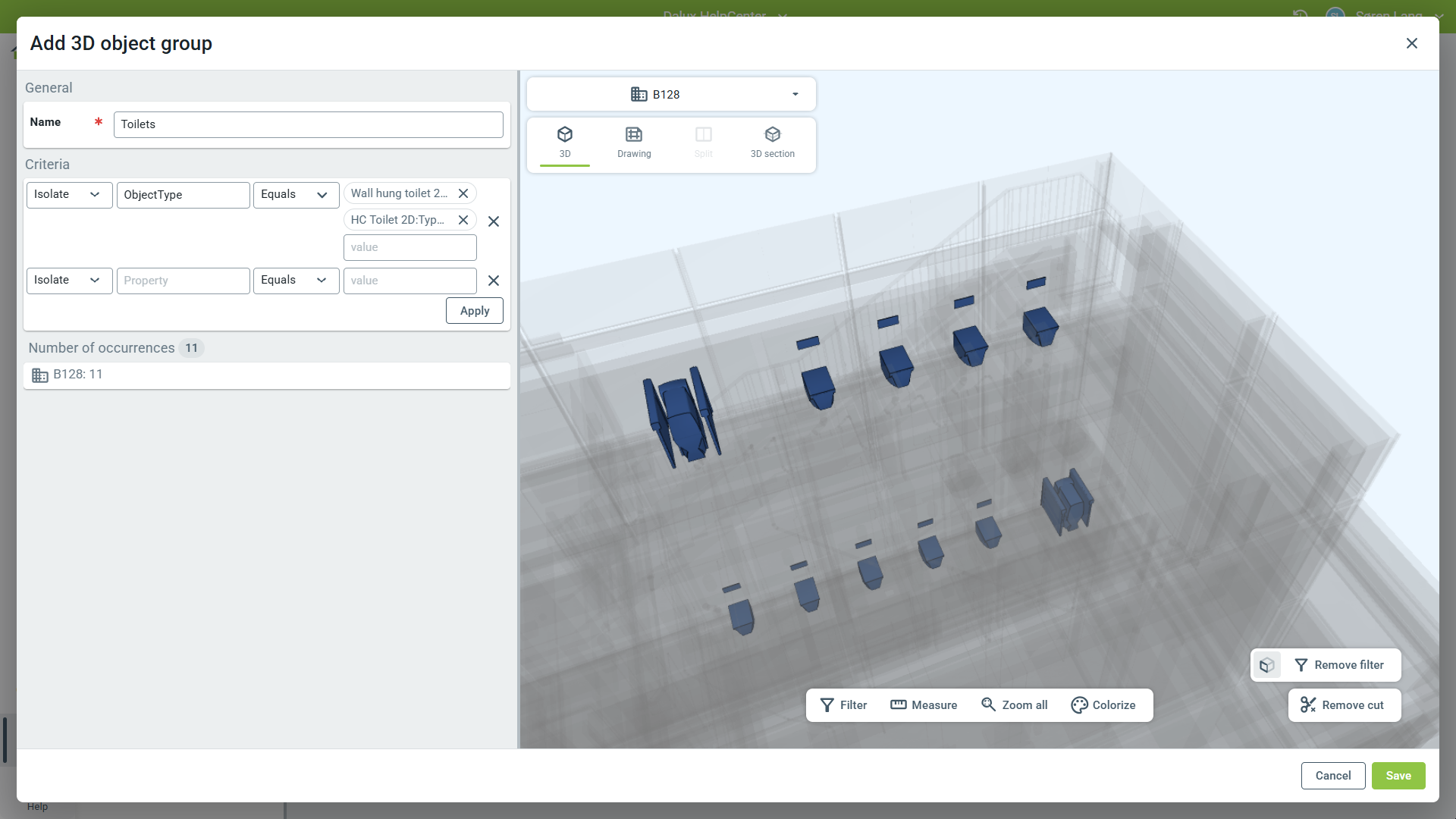

Usa los filtros para configurar qué elementos de los modelos quieres en el grupo. Puedes establecer criterios en el menú de la izquierda. También puedes filtrar en valores de propiedades del modelo.
Puedes aprender más sobre el uso de filtros en este artículo: Filtros y visualización en Ubicaciones
Haz clic en 'Guardar' para agregar los objetos al grupo 3D.

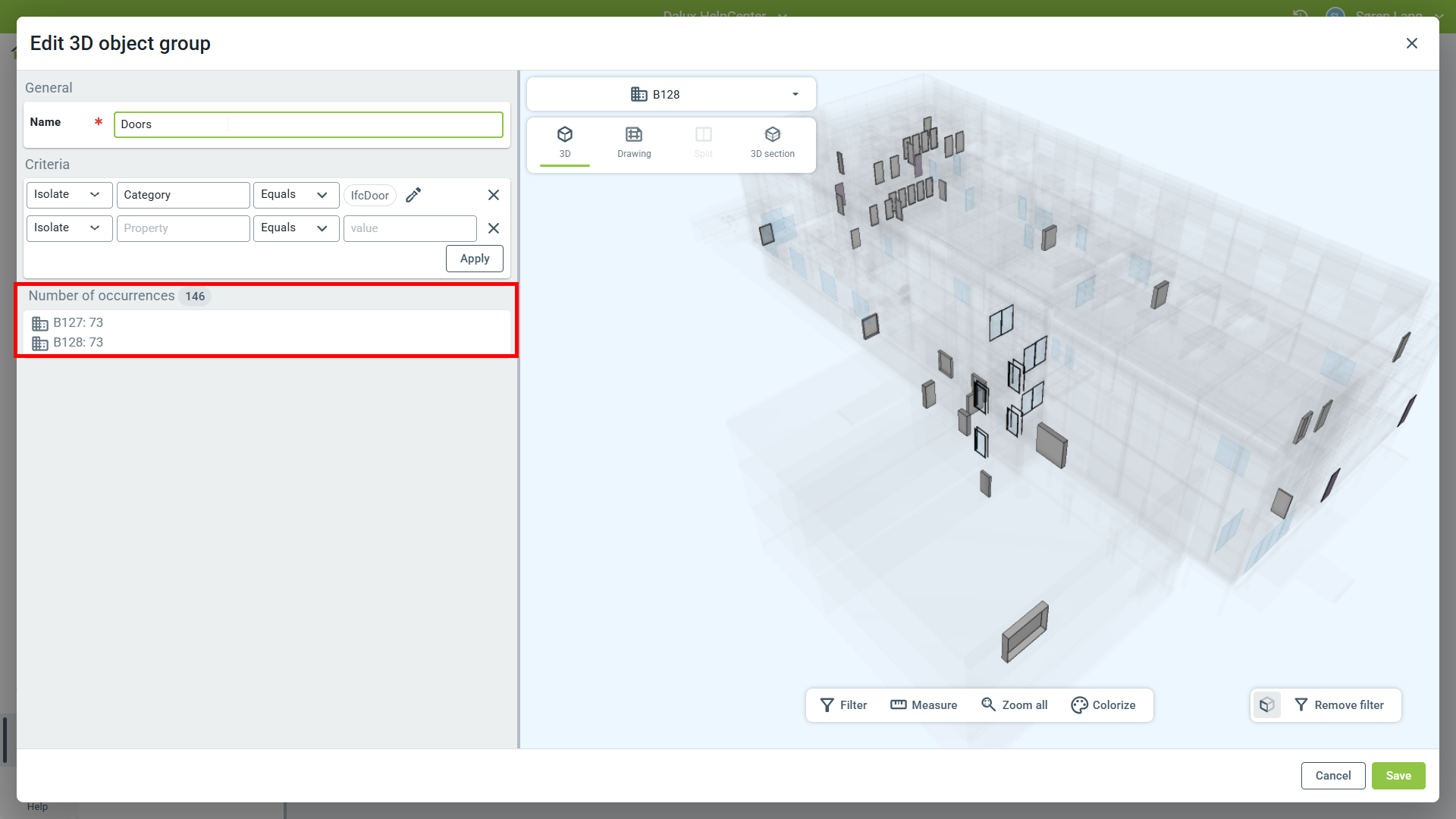

Cuando se selecciona un filtro, puedes ver el número de incidentes y los elementos en la vista 3D. Tu filtro se aplicará en todos tus edificios. Se mostrarán las ocurrencias totales y cuántas ocurrencias por edificio.
