Navegar en ubicaciones en el móvil

Este artículo explica cómo medir y navegar por planos y modelos en Dalux Móvil.

Con Dalux Móvil, puedes acceder rápidamente a los planos y modelos del proyecto para obtener la información que necesitas. Cada usuario del proyecto tiene acceso al módulo de Ubicaciones y a las herramientas de medida en él.

Si utilizas Dalux en el escritorio, puedes aprender a navegar en 3D en este artículo: Navegar en Ubicaciones en el escritorio.

Vídeo

Cómo acceder y navegar por planos en Ubicaciones

Para acceder a Ubicaciones, pulsa el icono en la barra inferior. Puedes cambiar entre una vista de mapa () y una vista de plano (). Este artículo solo habla sobre la vista de planos.

Cuando visualizas planos en Ubicaciones puedes:

• Usar dos dedos para pellizcar para acercar y alejar
• Arrastrar la vista manteniendo un dedo en la pantalla y moviéndolo

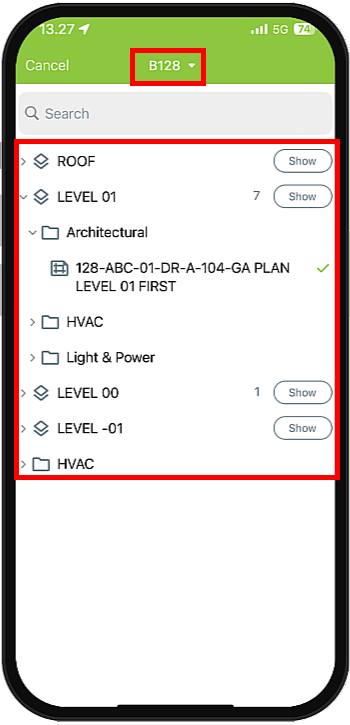

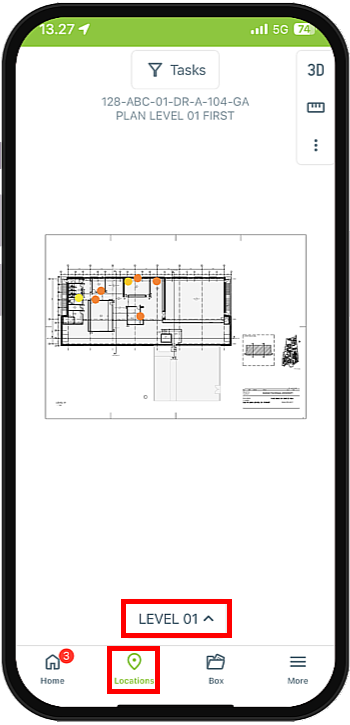

En la parte inferior de la vista, puedes cambiar qué plano se muestra pulsando el botón que muestra el nombre de nivel. En la parte superior de la pantalla, se puede cambiar el edificio.

Se pueden ver los niveles y las carpetas de disciplinas, y los planos se pueden abrir pulsando sobre ellos.

También puedes buscar planos por su nombre.

Al pulsar 'Mostrar' saltará al plano predeterminado para el nivel.

Cómo mostrar diferentes tipos de registro en planos

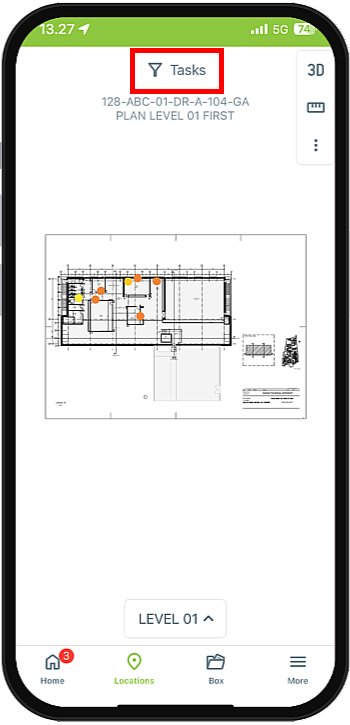

Cuando visualizas un plano, en la parte superior de la vista, puedes ver qué filtro de registro está activo.

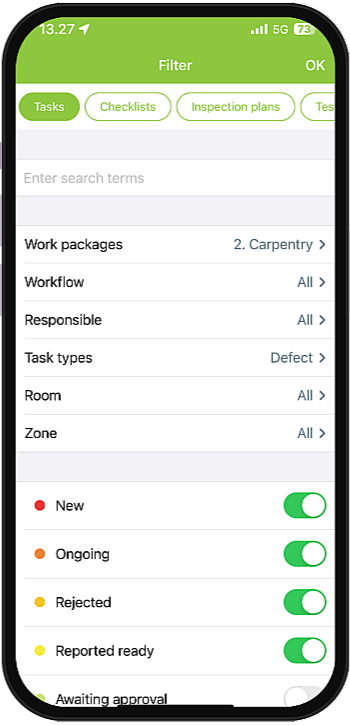

Pulsa ese botón para personalizar tu filtro o cambiar a un tipo de registro diferente.

Los tipos disponibles dependerán de tus permisos y roles en el proyecto. Puedes crear rápidamente filtros específicos, así puedes encontrar lo que buscas. Después de seleccionar los parámetros para tu filtro, pulsa 'OK' para volver al plano.

Cómo medir en 2D

Mientras visualizas un plano, puedes iniciar el modo de medida pulsando el icono .

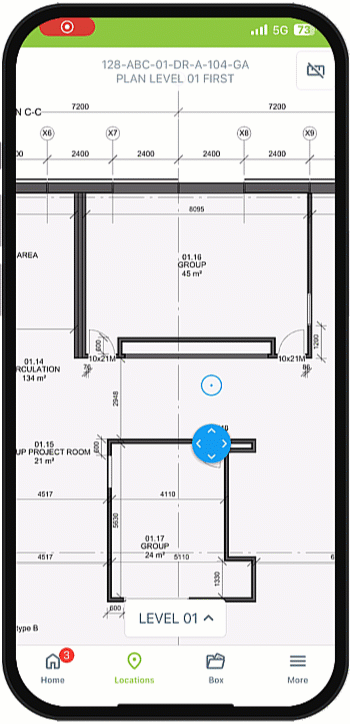

Esto mostrará una herramienta de medición azul. Puedes pulsar y arrastrar con el dedo. Al levantar el dedo de la pantalla, se colocará un punto de medición.

Luego, puedes mover la herramienta de medición a una ubicación diferente para obtener una medida de longitud. Cuando marques más de dos puntos, se mostrará el área en el centro de la forma medida.

Para salir del modo de medida, pulsa otra vez sobre el icono .

Cómo acceder y navegar en 3D

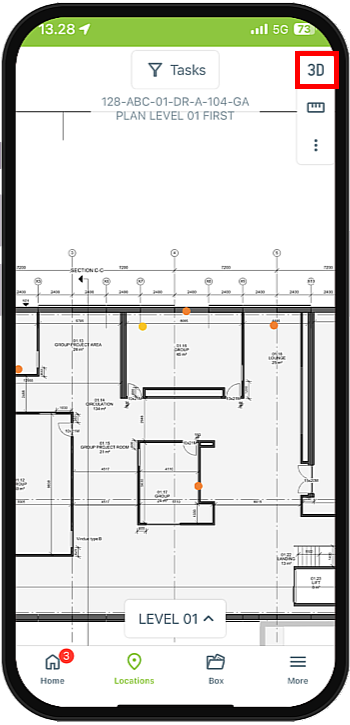

Mientras visualizas un plano que está mapeado a un modelo BIM, será visible en la vista del plano el botón 3D. Puedes pulsar este botón para cambiar al Visor BIM de Dalux.

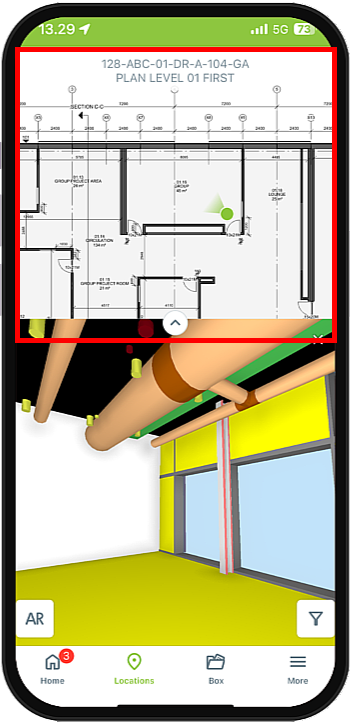

El modo 3D predeterminado es la vista dividida. Esto te permite saltar a una ubicación pulsando en un punto del plano. La vista 3D se muestra en la parte inferior. La vista dividida bloquea la elevación al nivel seleccionado, lo que significa que no puedes moverte verticalmente en el modelo.

En la vista 3D, puedes:

• Mirar alrededor manteniendo el dedo en la pantalla y moviéndolo
• Moverte hacia atrás y hacia adelante en el modelo pinzando con dos dedos
• Cuando estés en pantalla completa, verticalmente, arrastrando dos dedos arriba o abajo en la pantalla

Si quieres el 3D a pantalla completa, pulsa el icono que se ve en el centro de la pantalla.

Cómo ver propiedades BIM y usar filtros en 3D

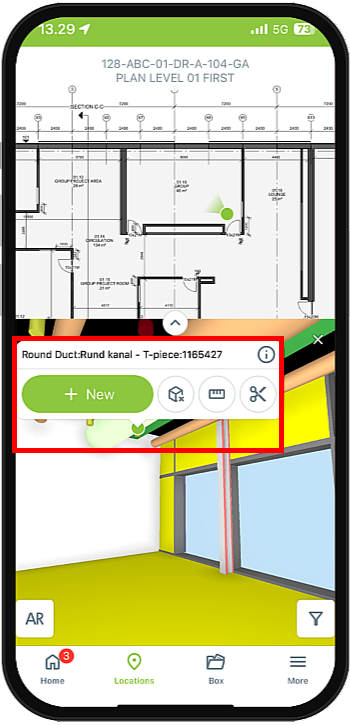

En la vista 3D, puedes pulsar sobre elementos 3D para ver el nombre del elemento y acceder a más propiedades, pulsando el icono .

También puedes ocultar el elemento, tomar medidas o crear un corte. Consulta el vídeo en la parte superior para obtener más información sobre esto.

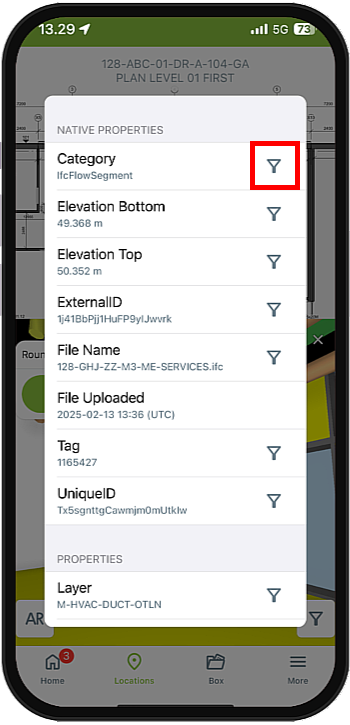

Mientras visualizas las propiedades del elemento BIM, puedes aplicar rápidamente filtros para las diferentes propiedades, pulsando los iconos . Pulsa fuera de la ventana de propiedades para cerrarla y aplicar los filtros.
