El plugin de Revit es un plugin desarrollado por Dalux que se integra en Revit, soportando una variedad de funciones como la carga de modelos y planos, la creación de comentarios y la función de Validación de modelos.
Este artículo explicará el proceso de instalación y el uso general del plugin, incluyendo cómo crear comentarios desde Revit y cómo usarlo con la Validación de modelos. Para aprender cómo llevar a cabo el proceso de carga de un modelo o plano usando el plugin, puedes leer este artículo: Usar el plugin de Revit para cargar y actualizar modelos 3D y planos.
Este complemento solo funciona con versiones completas de Revit, asegúrate de que tu versión de Revit soporte la versión del complemento. Cuando Revit se actualiza, puede causar problemas debido a una incompatibilidad de versiones con el plugin.
Cómo descargar e instalar el plugin de Revit

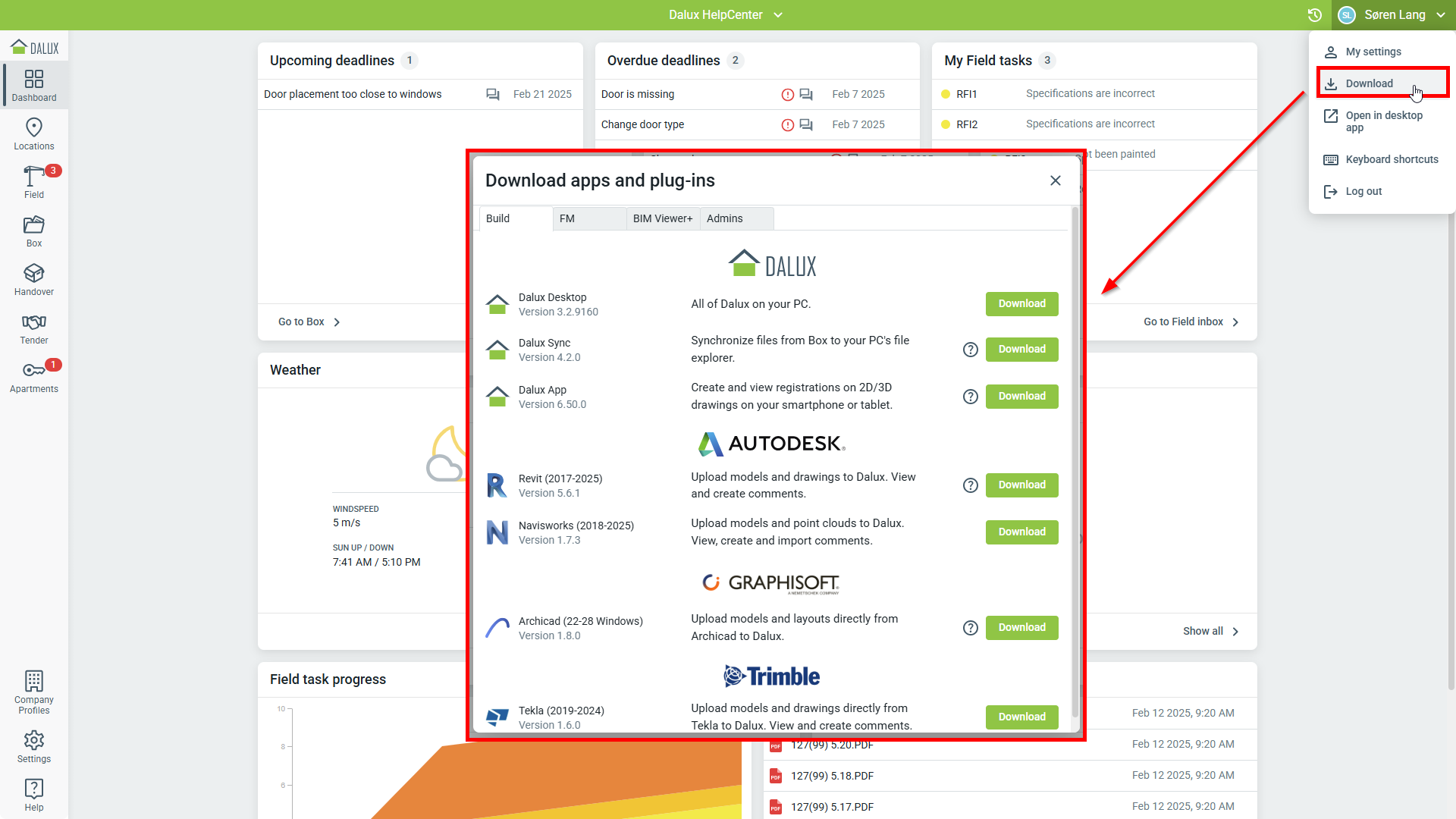

Cuando estés conectado a tu proyecto en la web, selecciona tu nombre en la esquina superior derecha y ve a la sección de Descargar. Encontrarás el plugin de Revit actual bajo Autodesk:
Debes cerrar cualquier instancia en ejecución de Revit para iniciar la instalación del plugin.
Una vez que hayas descargado el archivo MSI, ábrelo y sigue las instrucciones del asistente de instalación.
La próxima vez que abras Revit, aparecerá un mensaje de seguridad preguntándote qué hacer con el plugin de Dalux/Revit. Selecciona ‘Cargar siempre’:

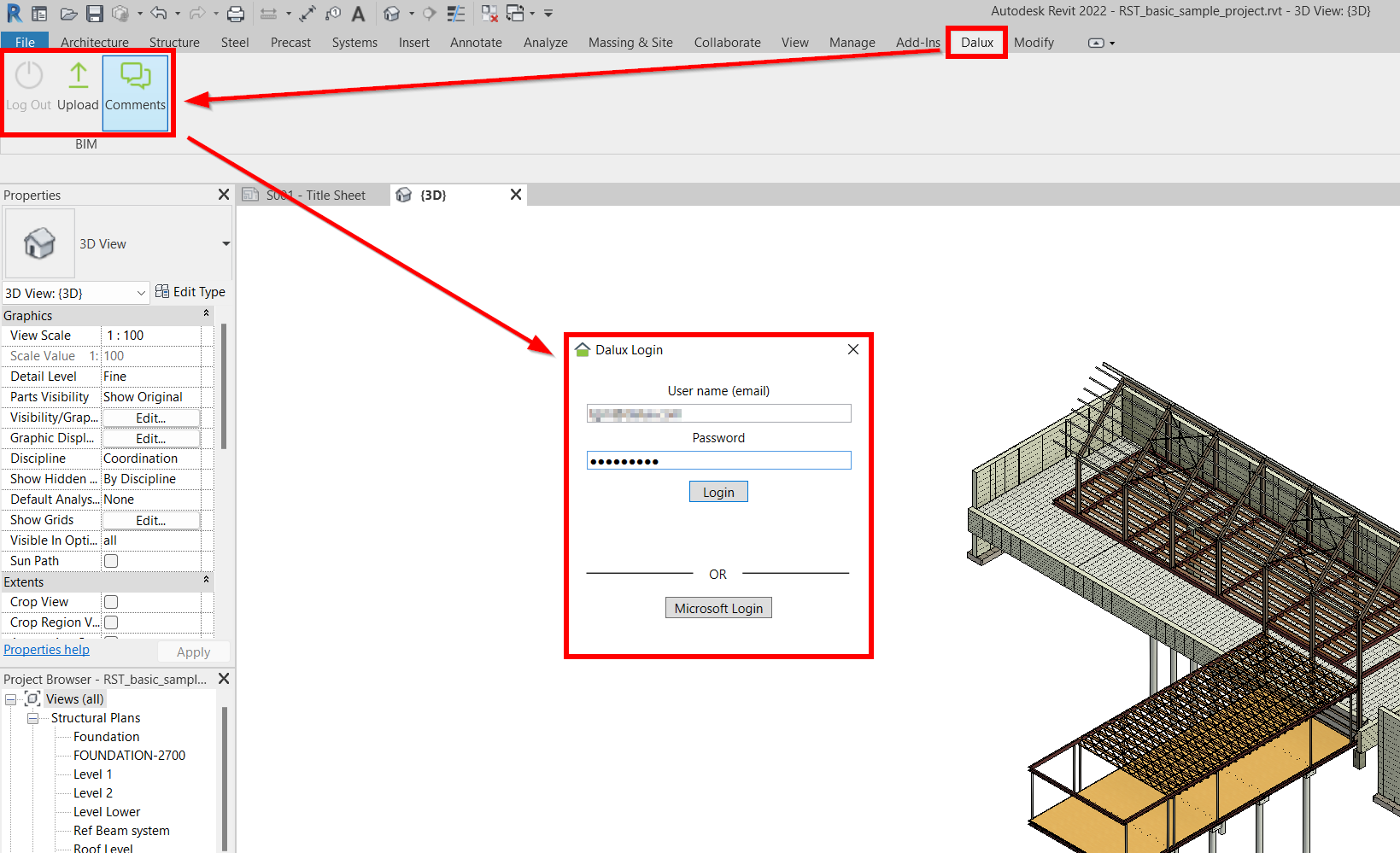

Cuando Revit haya cargado un modelo, encontrarás el plugin de Dalux en la cinta de opciones bajo la pestaña Dalux. Si haces clic en Cargar o
Comentario se te pedirá iniciar sesión con tu cuenta de Dalux. Inicia sesión con tus credenciales de Dalux:
Cómo crear y actualizar Comentarios
Si quieres aprender más sobre los comentarios, puedes leer este artículo sobre: Comentarios: Cómo configurar.
En Comentarios puedes seleccionar para cuál de tus proyectos deseas ver, actualizar o crear comentarios:
Una vez que hayas seleccionado tu proyecto, una columna de menú aparecerá en el lado derecho de la ventana.
Para añadir un comentario, selecciona Añadir comentario y crea un nuevo comentario como lo harías directamente en Dalux, eligiendo un tipo, el canal de comunicación, responsable y otra información:
Para ver los comentarios existentes, puedes elegir una carpeta y seleccionar la entrada. Verás una vista previa de la instantánea marcada en rojo en la parte inferior de la ventana. Para abrir el comentario en pantalla completa y mostrar toda la información que acompaña a la instantánea, simplemente haz doble clic en el comentario.
En esta ventana también puedes editar o responder a ese comentario e incluso cerrarlo si el problema está resuelto y tienes los permisos necesarios.
Integración de Validación de Modelos
El plugin de Revit también se integra con la función de Validación de Modelos de Dalux. Usando esta integración, puedes hacer cambios fácilmente a tu modelo de Revit basados en verificaciones de conflictos o verificaciones de metadatos de Dalux.
Para hacer esto, abre Revit y abre el archivo de Revit que coincide con el modelo en tu proyecto de Dalux. Luego haz clic en ModelValidation, lo cual abrirá una instancia de Dalux Desktop 'solo para validación del modelo' donde puedes hacer verificaciones de conflicto.
Desde aquí puedes realizar verificaciones de conflictos para ver dónde surgen los problemas, y luego haz clic en Abrir en Revit en Dalux, bajo Validación de modelos (solo en el escritorio). Esto abrirá Revit e irá directamente a la ubicación del objeto seleccionado en Revit:
Con el objeto seleccionado y la información de la verificación de conflicto, puedes corregir los errores en el modelo/metadatos.
