Cargar archivos de modelos IFC y planos 2D

Este artículo explica cómo cargar archivos de modelos IFC y archivos de planos 2D a Dalux y cómo mapear planos al modelo IFC.

Vídeo

Cargar archivos de modelos IFC/3D

Para cargar un modelo IFC a Dalux, ve a

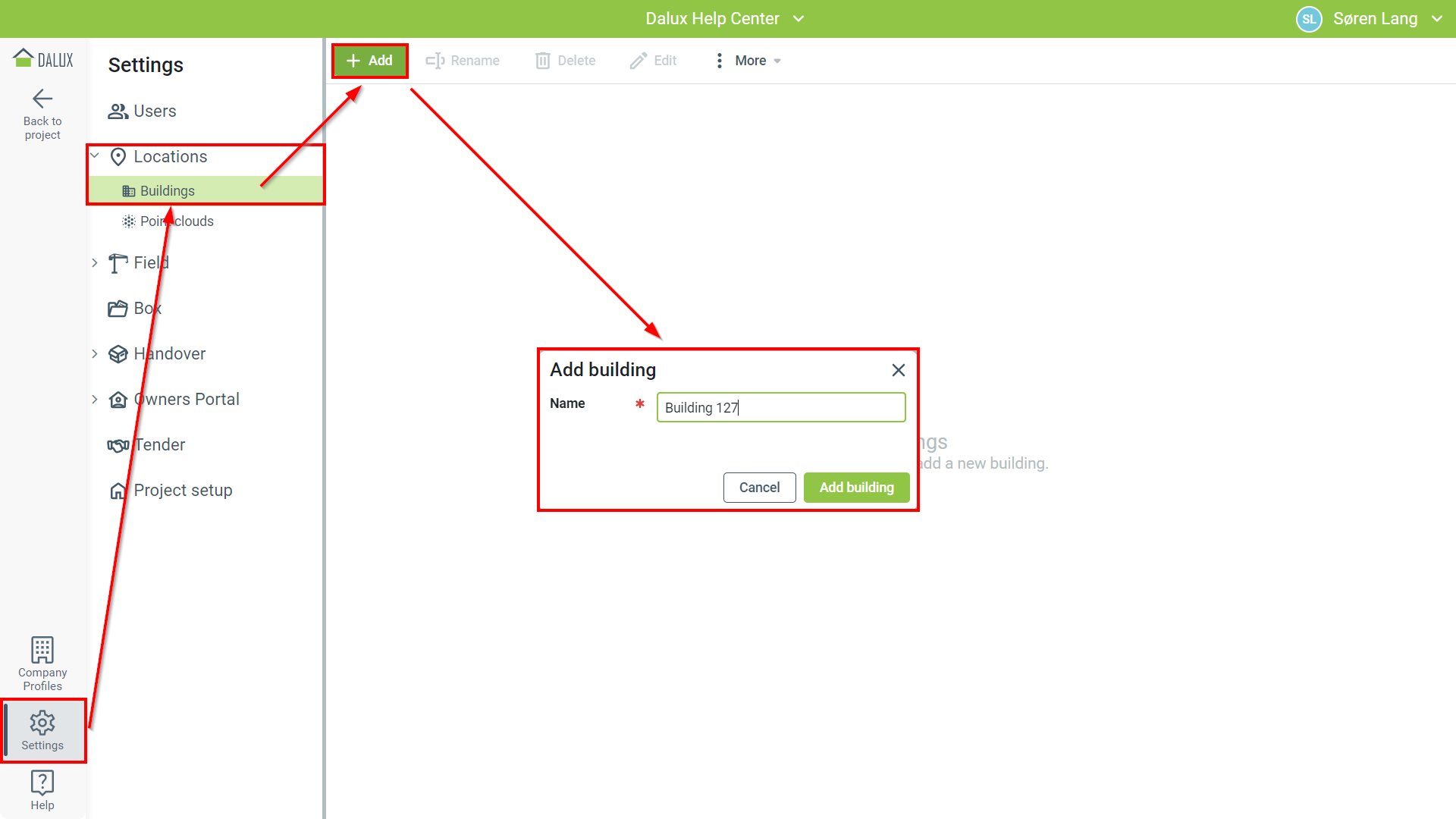

Ajustes  Ubicaciones Edificios Añadir Introduce un nombre para el edificio 'Añadir edificio':

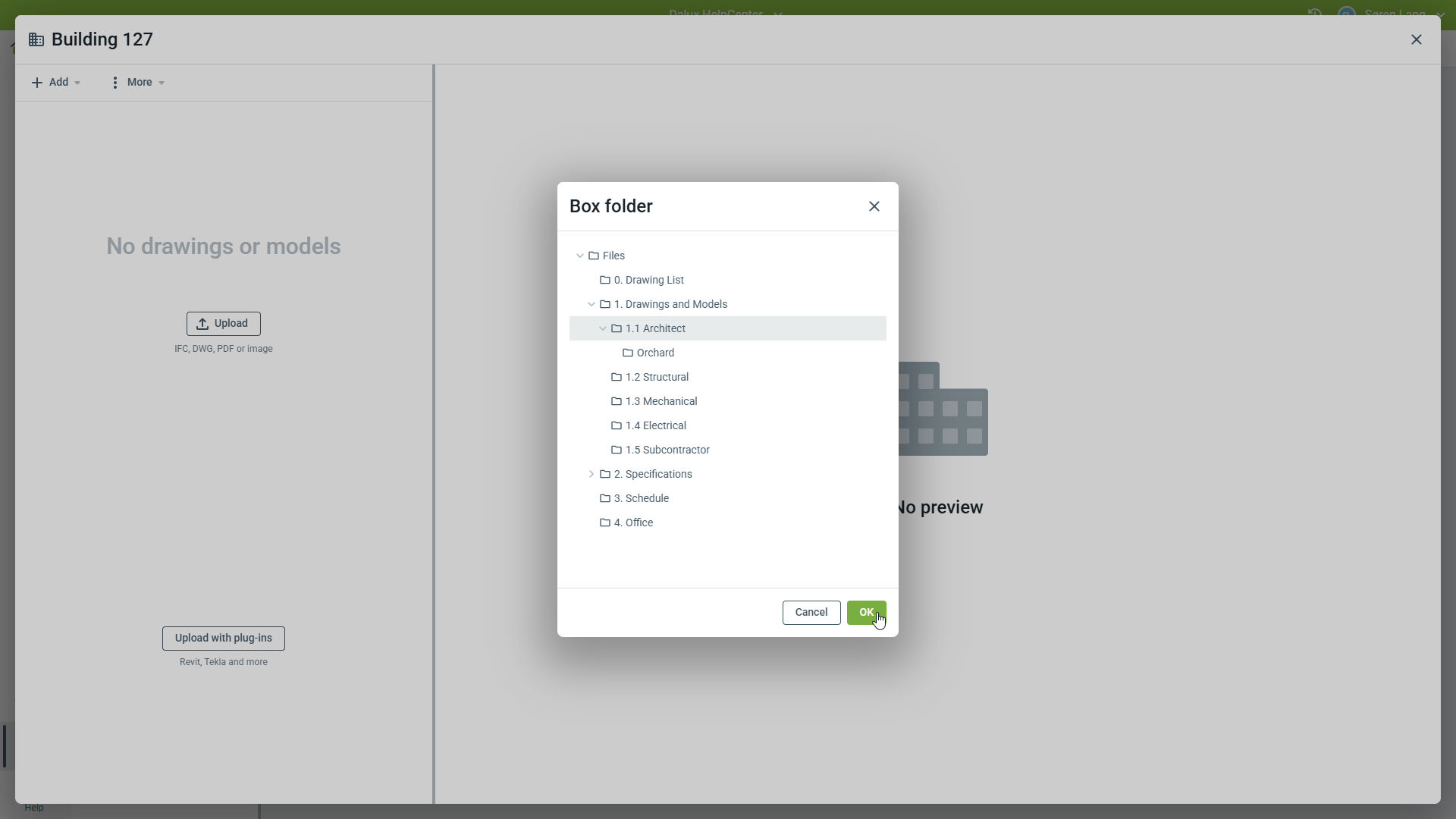

Luego haz clic en el botón 'Carga' y busca los archivos que deseas cargar. Si tienes Box y una estructura de carpeta, se te pedirá que selecciones a qué carpeta deben cargarse los archivos. Esto se puede modificar más tarde.

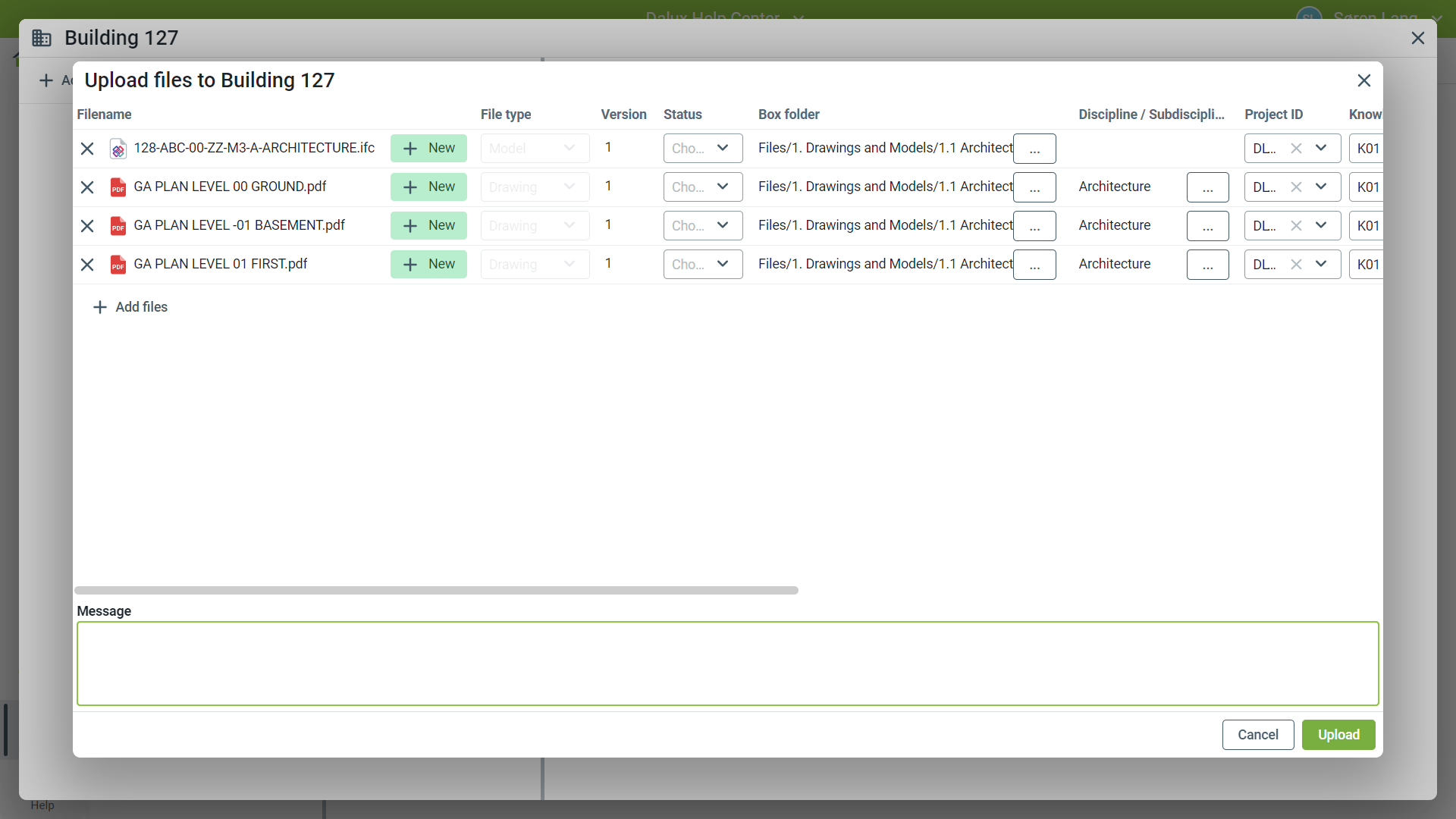

Dependiendo de la configuración de tu proyecto, tienes diferentes opciones al cargar. Puedes establecer disciplinas, añadir metadatos, y establecer el estado del archivo. Cuando hayas terminado, haz clic en 'Carga' para cargar y procesar los archivos.

Mostrar líneas de cuadrícula

Si el modelo incluye líneas de cuadrícula, puede mostrarlas en sus planos automáticos y al crear cortes 2D de sus modelos.

En los ajustes de su edificio, seleccione el archivo que contiene las líneas de cuadrícula que desea mostrar.

Ir a:

Ajustes UbicacionesEdificios

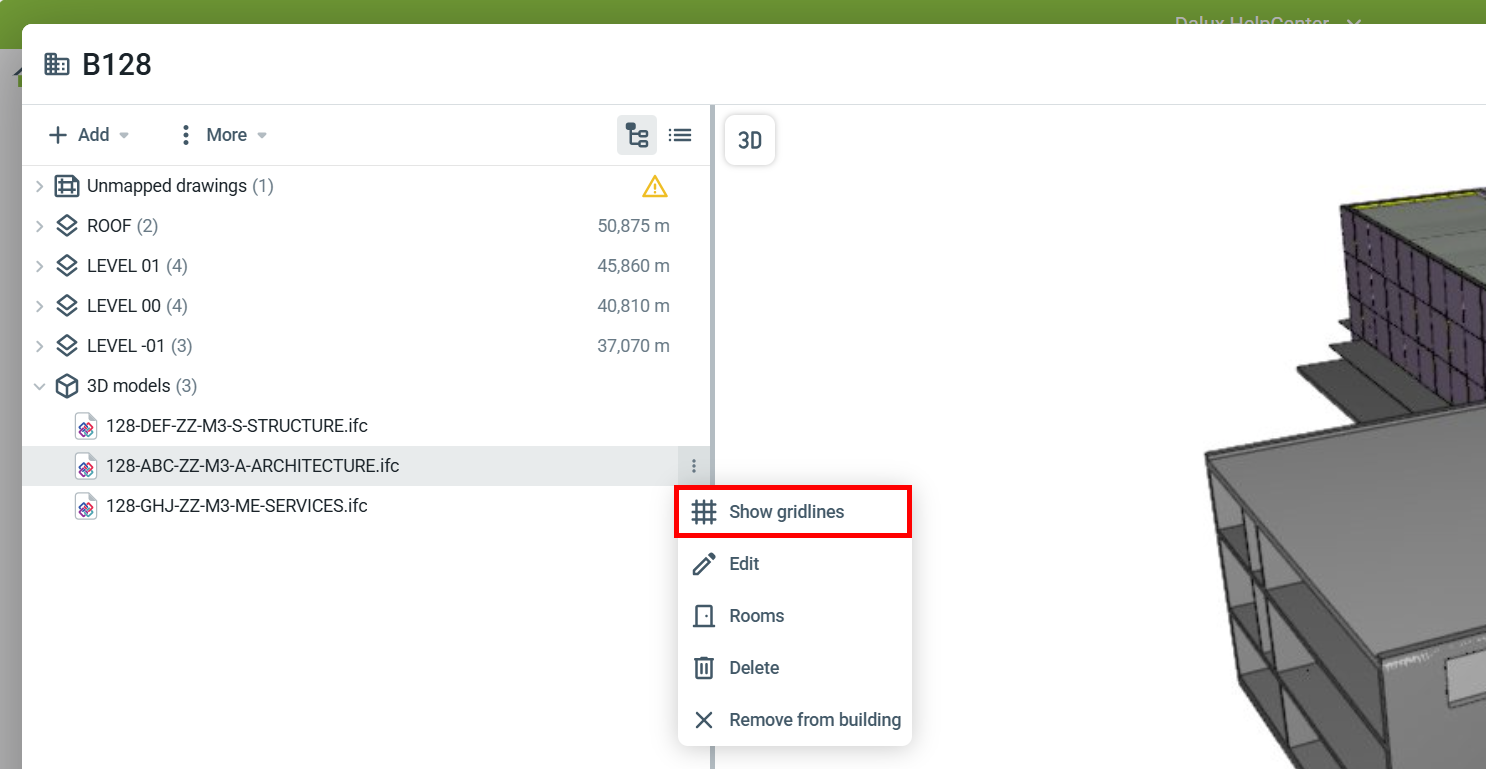

y seleccione qué archivo de modelo debe usarse para mostrar las líneas de cuadrícula haciendo clic en Mostrar líneas de cuadrícula.

Tu edificio se reprocesará para que sean visibles.

Para comprobar si el modelo contiene una cuadrícula:

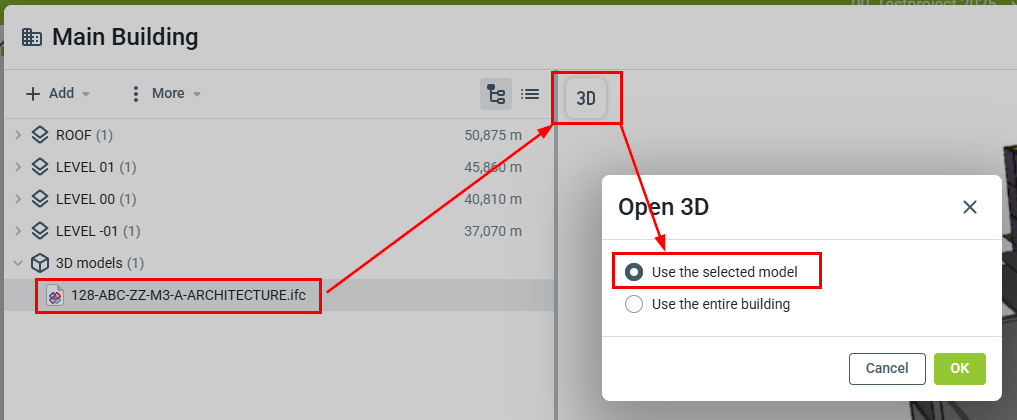

Selecciona el modelo'Usar el modelo seleccionado''OK'

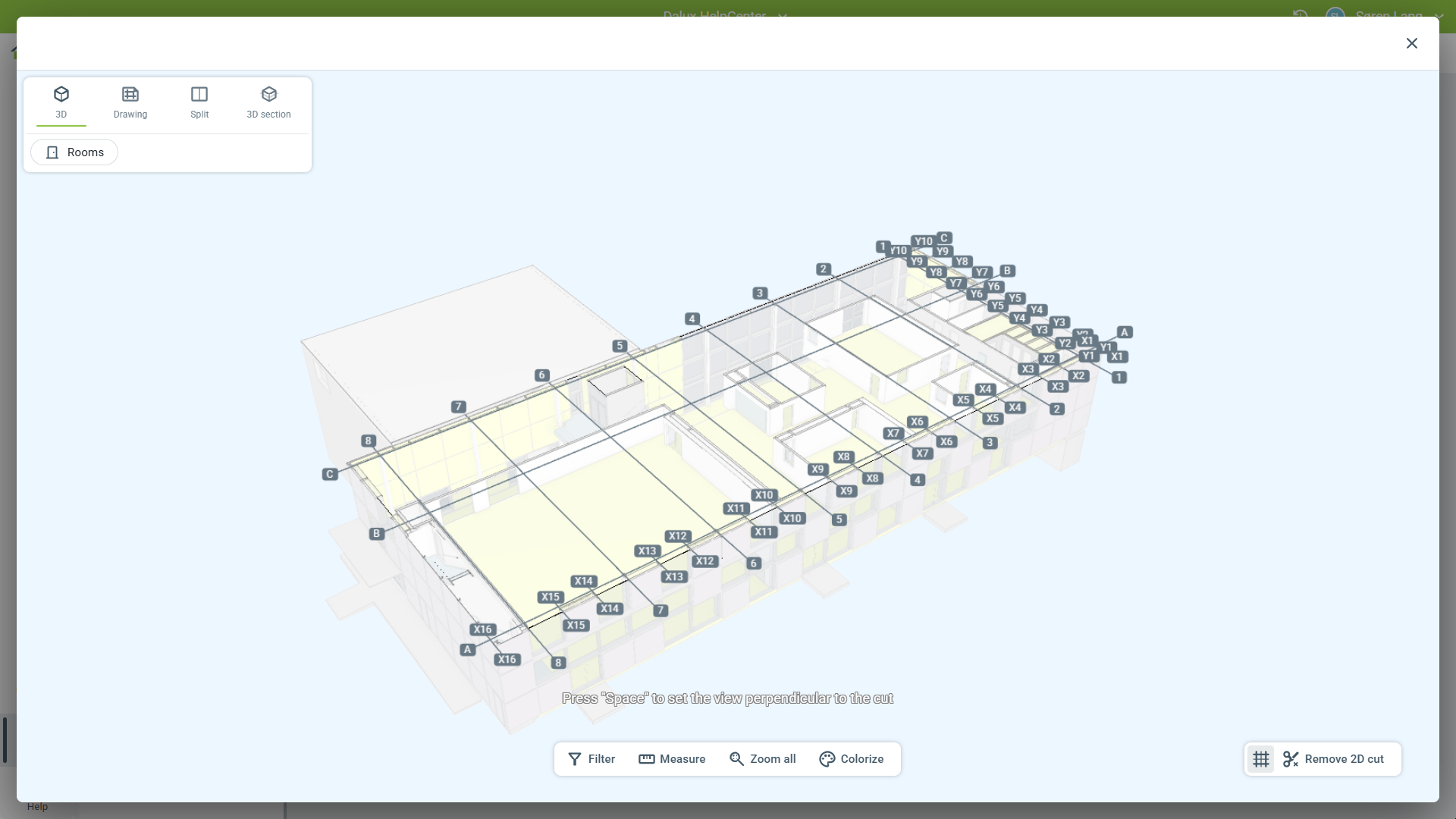

Si el modelo contiene líneas de cuadrícula, se muestran al realizar un corte 2D.

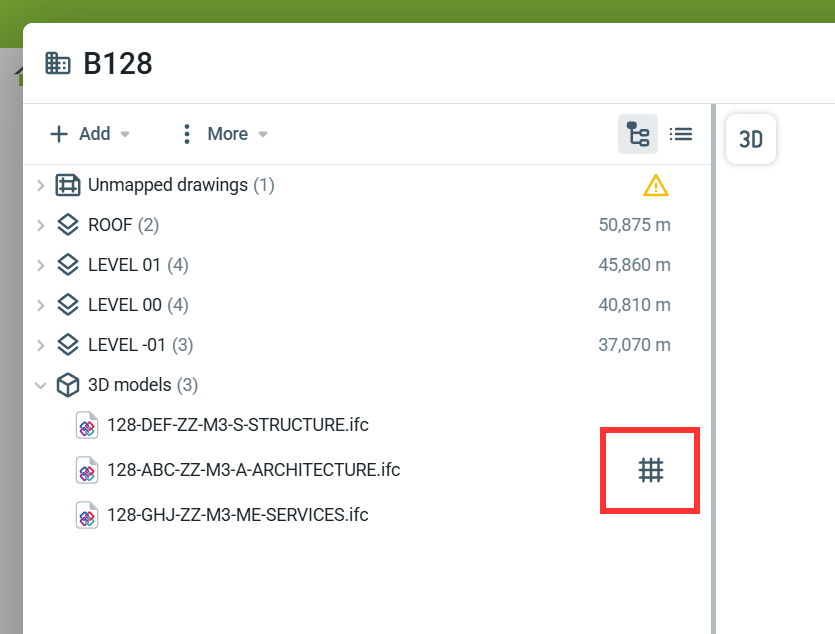

El modelo que se usa para mostrar las líneas de cuadrícula está marcado con en tu configuración de ubicaciones. Ahora se pueden mostrar en cortes 2D y en dibujos automáticos.

Añadir niveles a un edificio

Cuando hayas cargado el archivo IFC, es momento de añadir niveles a tu edificio.

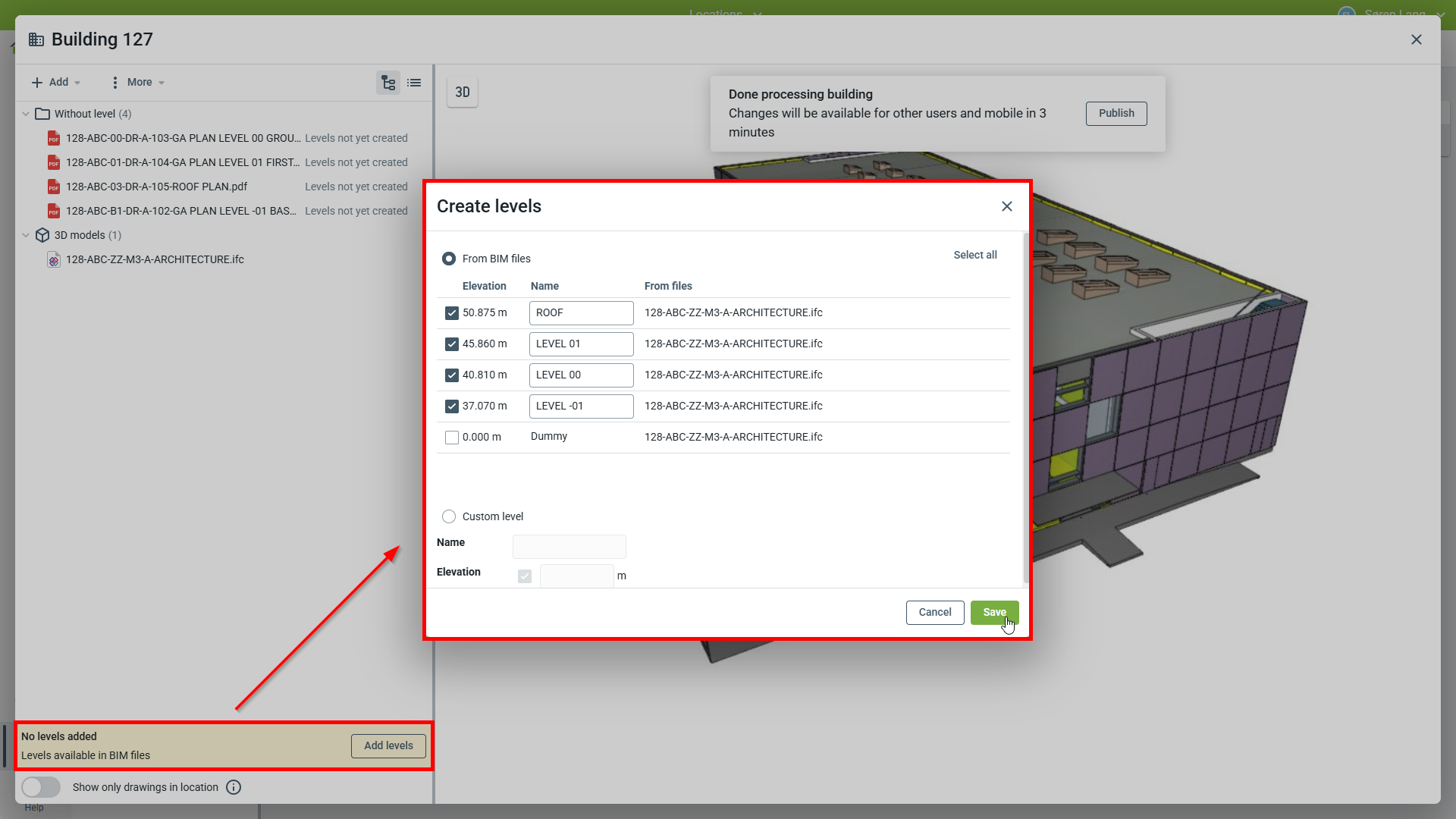

Haz clic en Añadir Nivel o 'Añadir niveles' en el banner amarillo.

Cuando añadas niveles, puedes:

1. Seleccionar añadir niveles del modelo, ya que Dalux puede leer niveles directamente del modelo
2. Añadir niveles definidos por el usuario

Se recomienda usar los niveles del modelo BIM. Cuando lo hagas, no podrás modificar la elevación en Dalux

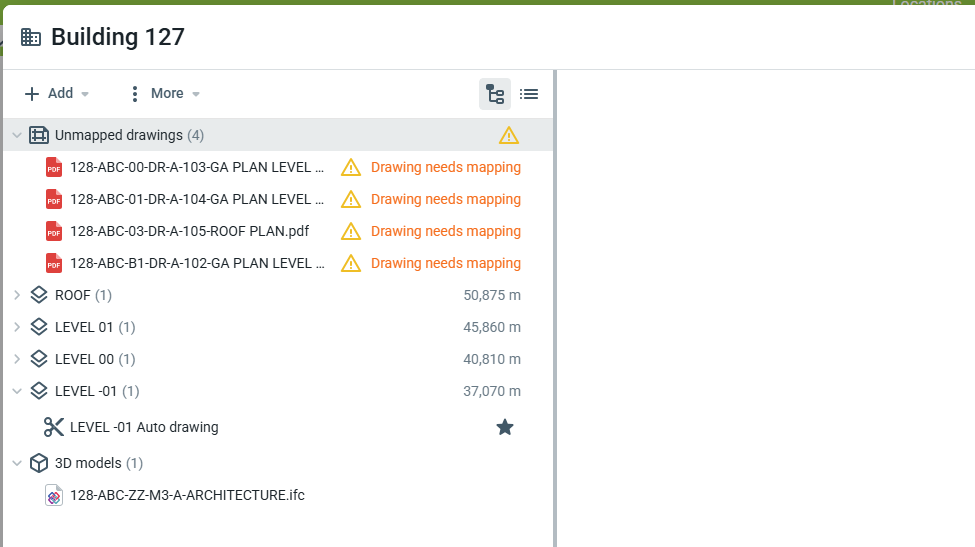

Los niveles añadidos se mostrarán en el lado izquierdo de la ventana. Por defecto, Dalux usará un corte de nivel automático del modelo BIM.

Si también has cargado planos en el edificio, estos pueden asignarse a los niveles.

Asignar y mapear planos 2D a niveles

Con los niveles añadidos al modelo, los planos cargados al edificio ahora pueden ser mapeados.

Si aún no has cargado planos al edificio, puedes hacerlo desde:

Añadir Desde tu ordenador/Desde Box.

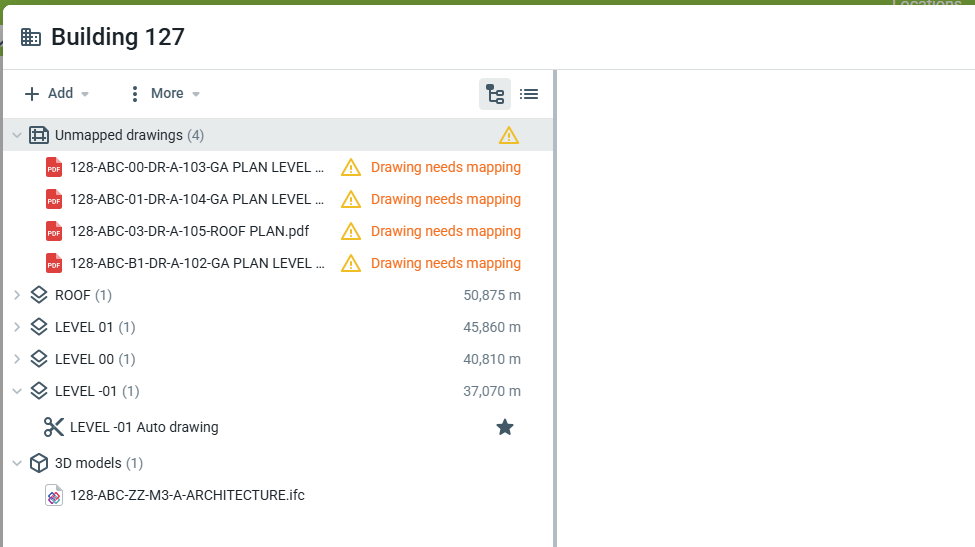

Tus archivos de planos 2D se cargarán en Dalux pero será necesario mapearlos a un nivel para poder utilizarlos correctamente. Puedes encontrar los planos sin mapear en su propia carpeta:

Mapear planos a niveles

Cuando se hayan cargado los planos en Dalux, asigna los planos a sus respectivos niveles, ya sea:

1. Arrastrando y soltando los planos en los niveles respectivos

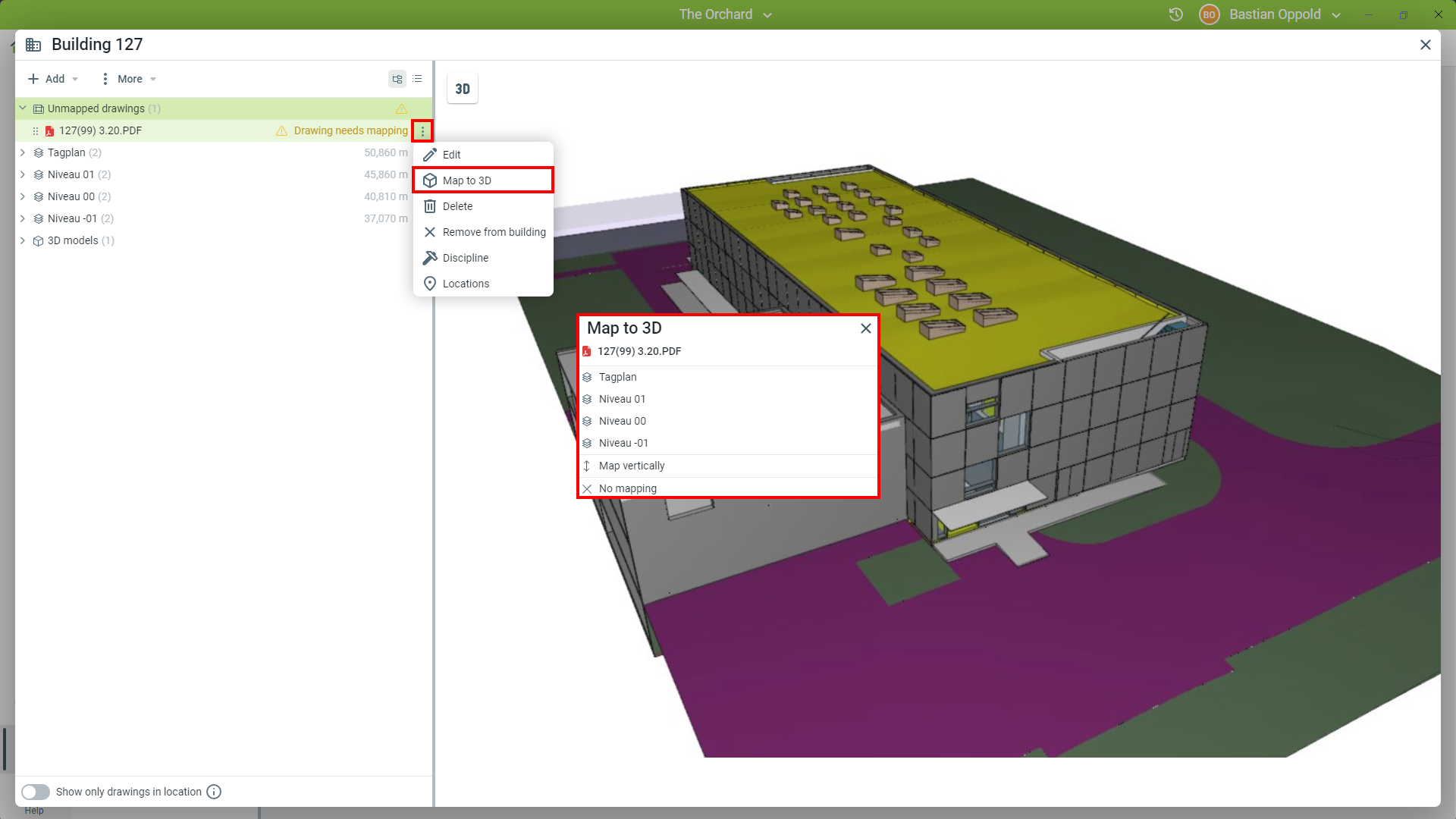

2. Haciendo clic a la derecha del plano Mapa a 3D

Esto abrirá una nueva ventana donde tendrás que mapear el plano al nivel.

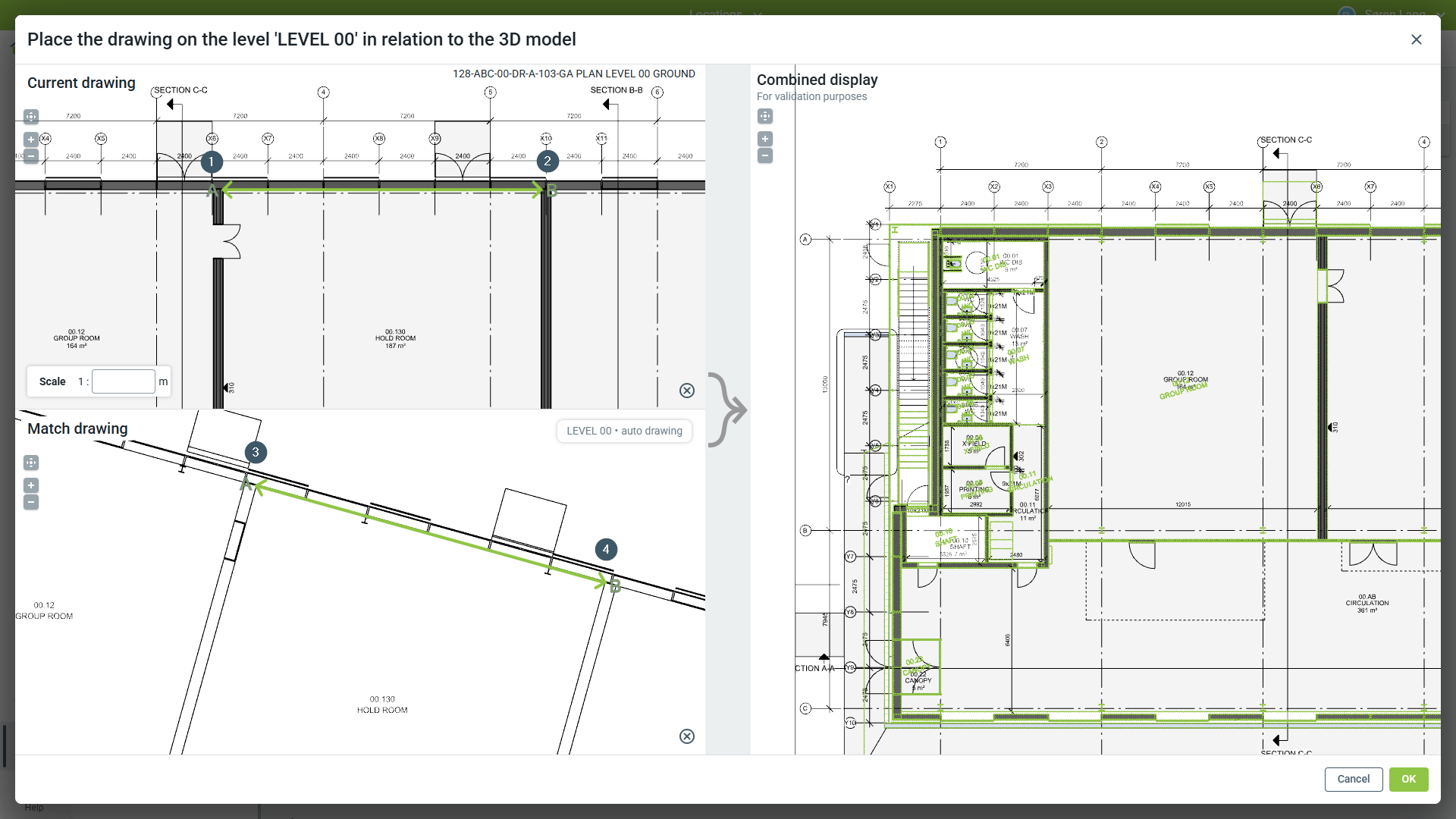

Para mapear el plano, necesitas seleccionar puntos de referencia A y B en el plano y luego seleccionar el mismo punto A y punto B en el nivel para que coincidan.

La vista combinada a la derecha de la ventana muestra lo precisos que son los puntos de referencia actuales.

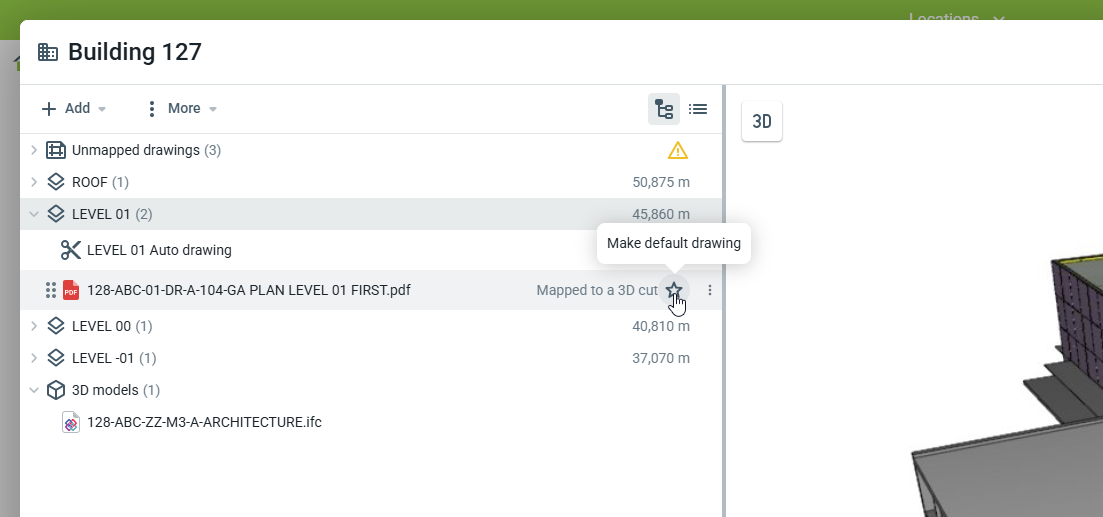

Puedes hacer que tu plano recién mapeado sea el predeterminado. Establecer un plano como predeterminado hace que sea el primer plano mostrado para un nivel dado.

Mapear planos verticalmente

Dalux también te permite añadir secciones o vistas a tu modelo. Es similar a añadir planos a un nivel, selecciona el plano y haz clic en:

a la derecha del plano  Mapa a 3D 'Mapear verticalmente'

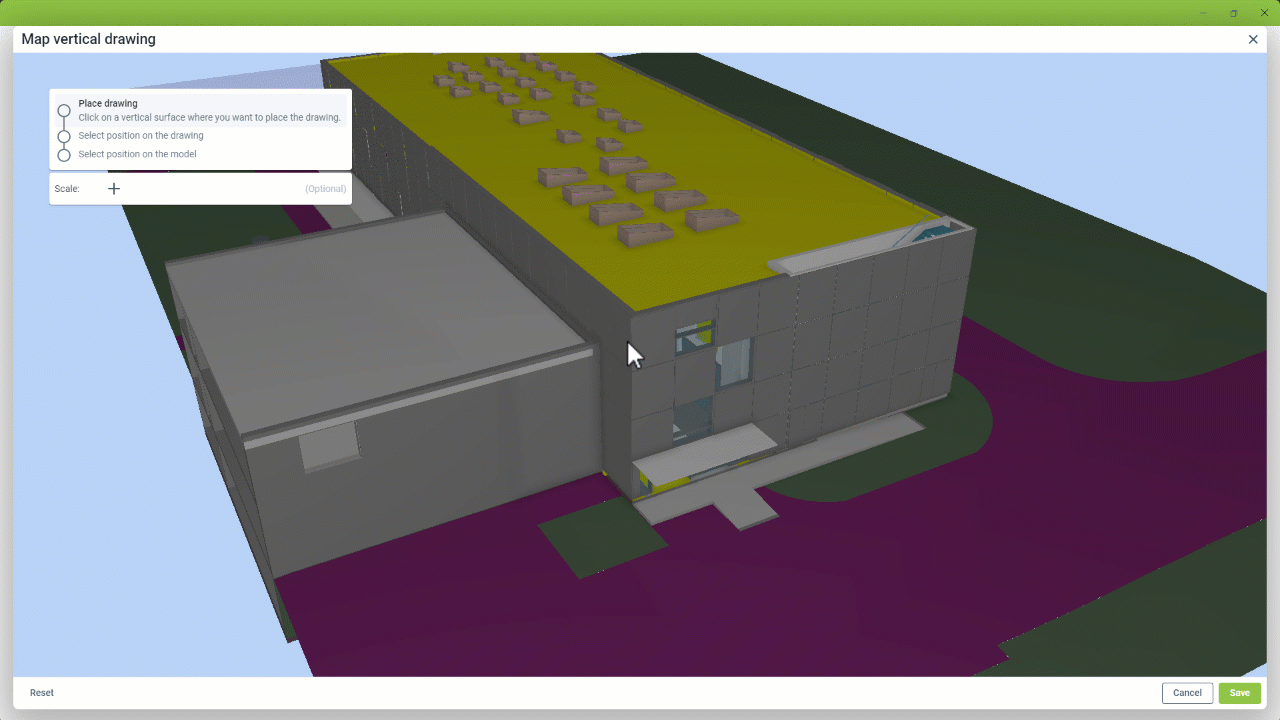

El mapeo vertical consta de tres pasos:

1. Coloca el plano en la orientación correcta
2. Enlaza el plano al modelo y escala
3. Ajusta si es necesario

Primero, selecciona una superficie vertical en la que quieras colocar el plano. Selecciona Coloca el plano cuando estés satisfecho.

Enlaza el plano al modelo, seleccionando:

• 2 puntos de referencia en el plano, luego 2 puntos de referencia en el modelo, o
• Seleccionando 1 punto de referencia cada uno si has añadido un factor de escala.

Para ajustar la posición del plano, usa para moverlo mientras mantienes la orientación y escala. Esto puede ayudarte a colocar un corte en la posición exacta donde fue creado.
