Cómo usar los mapas en InfraField en el escritorio

Este artículo describe cómo navegar por la vista de Mapa en Ubicaciones usando la aplicación de escritorio.

Cubre las funciones de áreas, estructuras, capas de mapas, datos SIG, archivos de alineaciones, zonas, ortofotos y dibujos que se usan con más frecuencia en proyectos de InfraField.

Resumen de mapa

Vaya a Ubicaciones Mapa para acceder a la vista de Mapa del proyecto.

Los componentes clave incluyen:

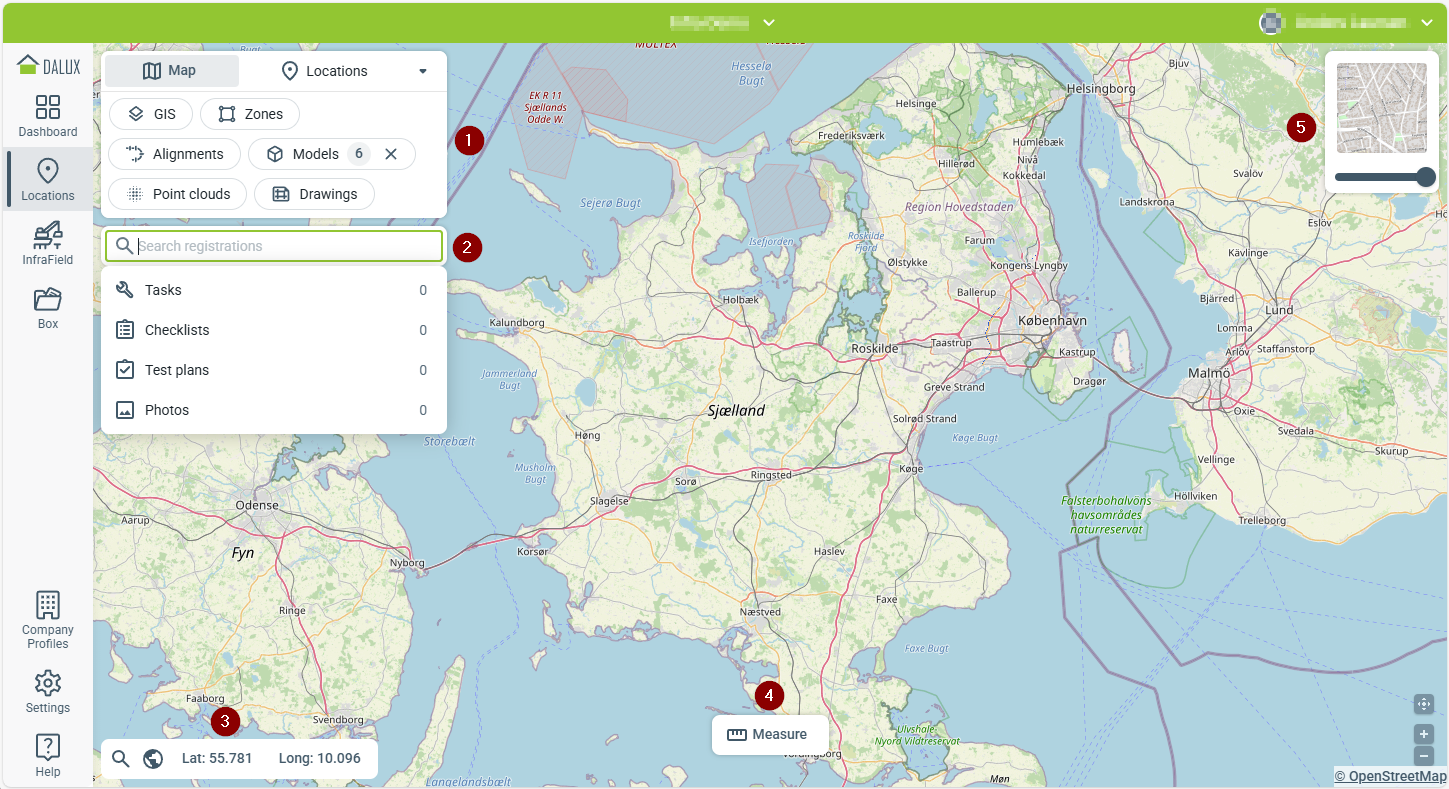

1. Menú del mapa: El menú del mapa es la herramienta principal para cambiar las vistas y filtrar datos. Le permite cambiar entre las vistas de Mapa y de área/edificio, y controlar qué conjuntos de datos se muestran en el Mapa. El número en el círculo junto al nombre indica cuántos elementos de un filtro están seleccionados y se muestran en el mapa, y puede hacer clic en el para eliminar todas las selecciones de un conjunto de datos.
2. Barra de búsqueda: Busque Tareas, Formularios y Fotos que tenga permiso para ver.
3. Coordenadas del cursor:  Al mover el cursor por la vista del Mapa, aquí se muestran las coordenadas del cursor. Haga clic en estas coordenadas para cambiar de coordenadas locales a globales.
4. Barra de herramientas: Al cambiar de vista, aquí se habilitan diferentes herramientas. Con Medir, puede añadir mediciones de línea y de área a la vista actual.
5. Capas de mapas: Desde aquí, puede cambiar la capa del Mapa. Haga clic en la capa actualmente seleccionada para ver las opciones disponibles. Las capas estándar y de satélite siempre están disponibles, junto con cualquier capa personalizada añadida al proyecto. Pase el cursor sobre la capa del Mapa para ajustar su transparencia con el control deslizante.

Datos 2D en el Mapa

Esta sección describe cómo diferentes tipos de datos de mapa, como archivos SIG, alineaciones, zonas, planos y ortofotos, pueden mostrarse y utilizarse en la vista de mapa.

SIG

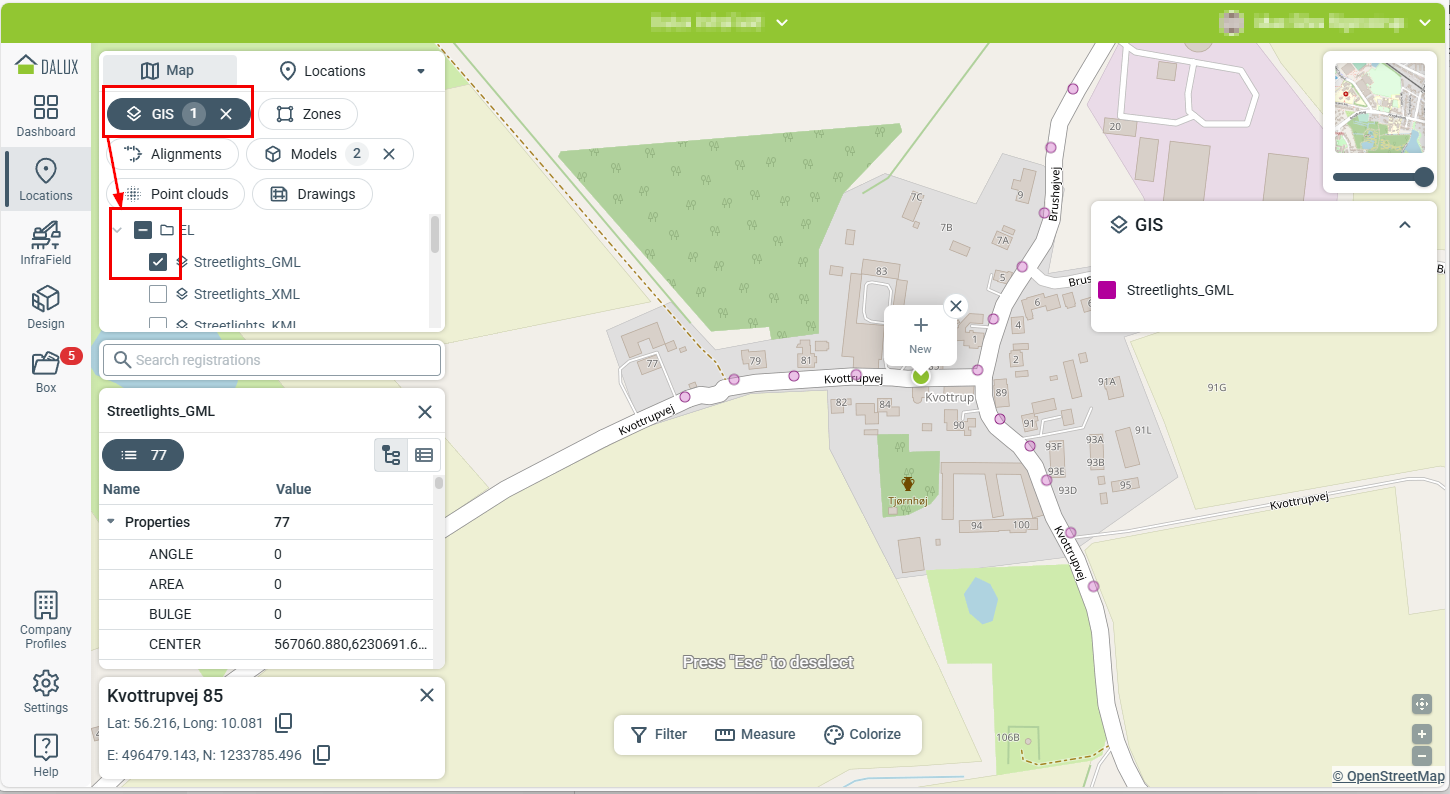

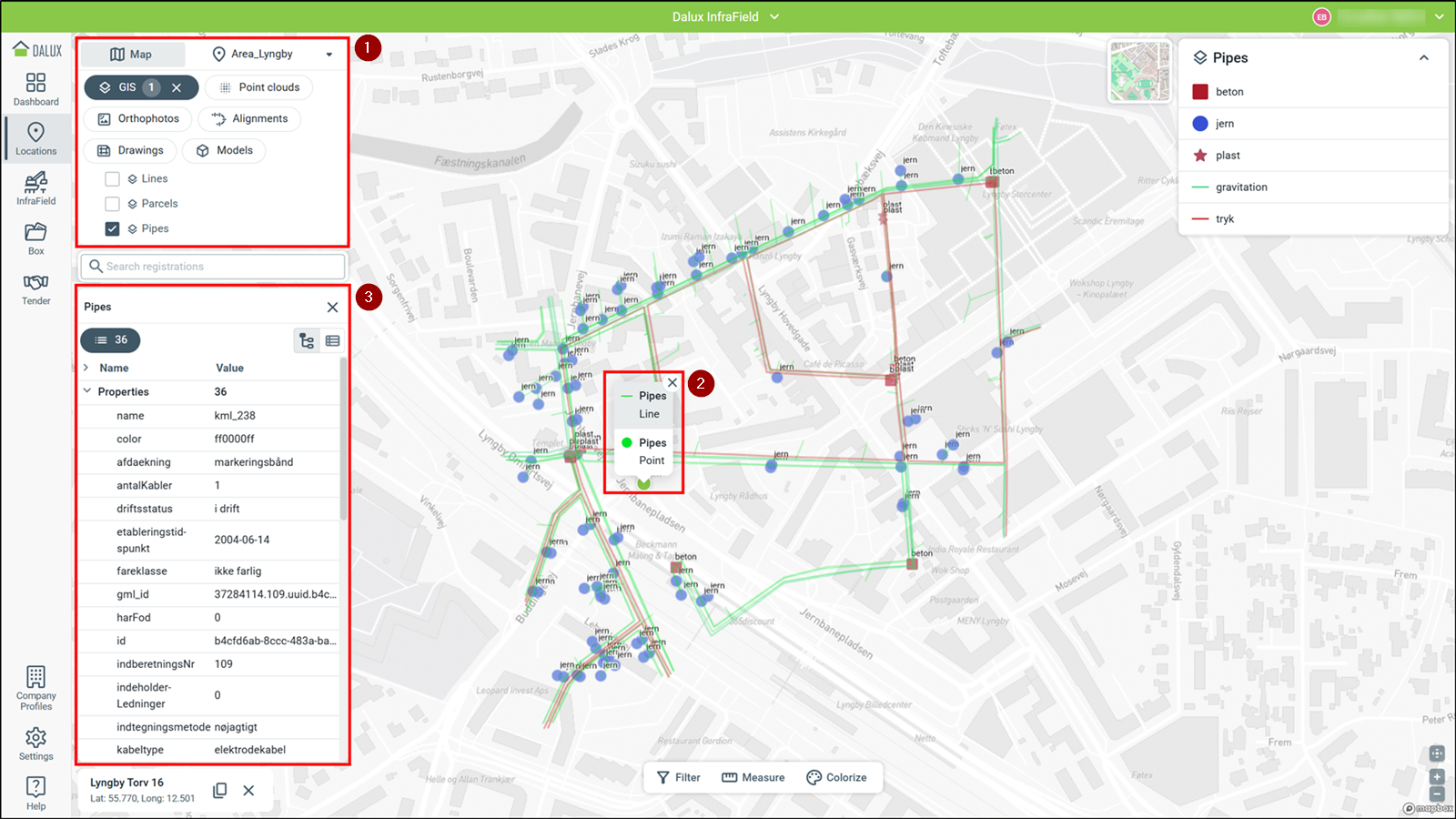

Los datos SIG (Sistema de Información Geográfica) se pueden añadir a la vista del Mapa, y se pueden seleccionar componentes de estos archivos para su visualización (1). Los archivos SIG seleccionados aparecen como capas sobre el mapa base, y la vista del mapa se amplía hasta la extensión combinada de todos los archivos seleccionados.

Al hacer clic en un componente individual en el mapa (2), sus propiedades aparecen debajo del menú del mapa (3).

Alineaciones

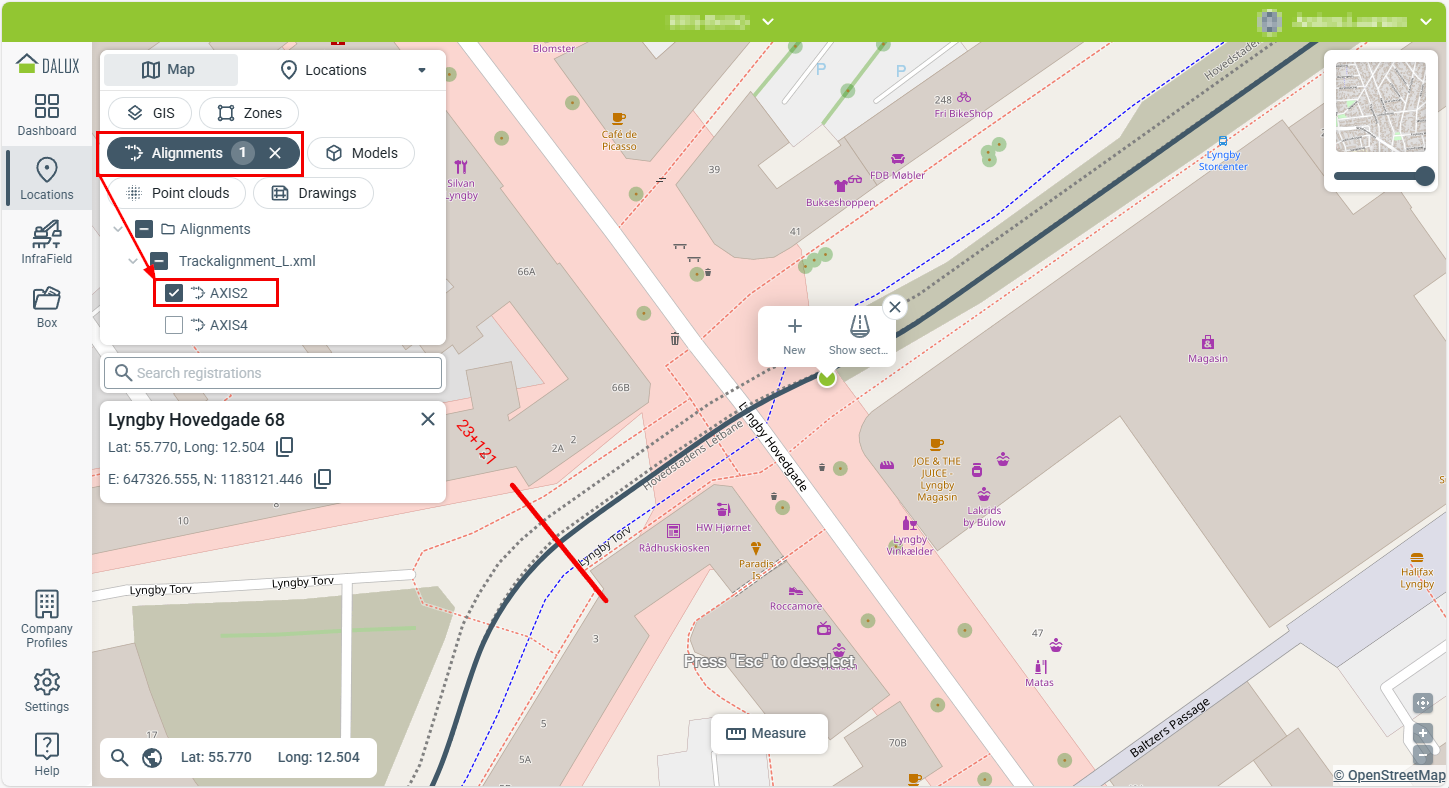

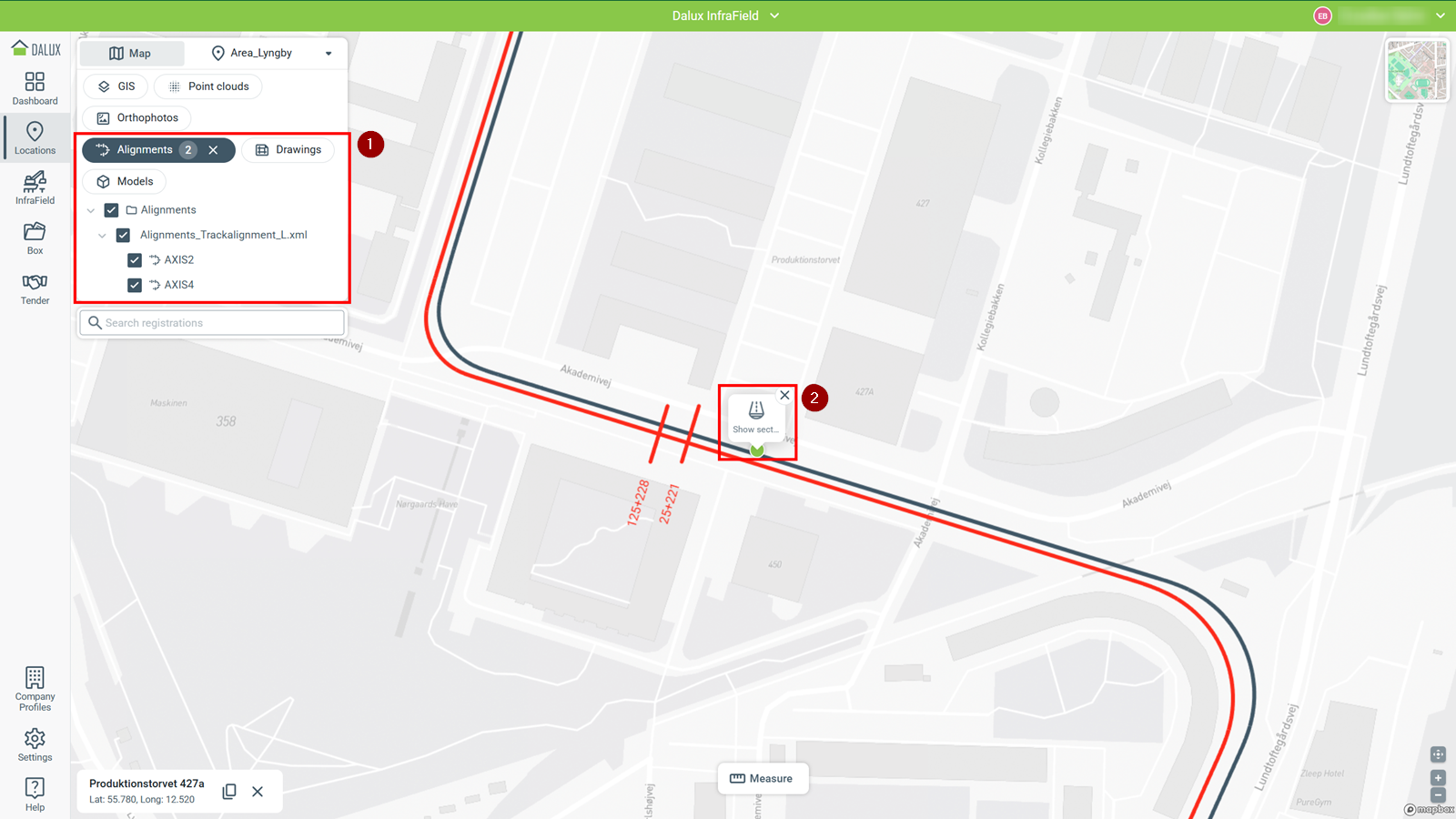

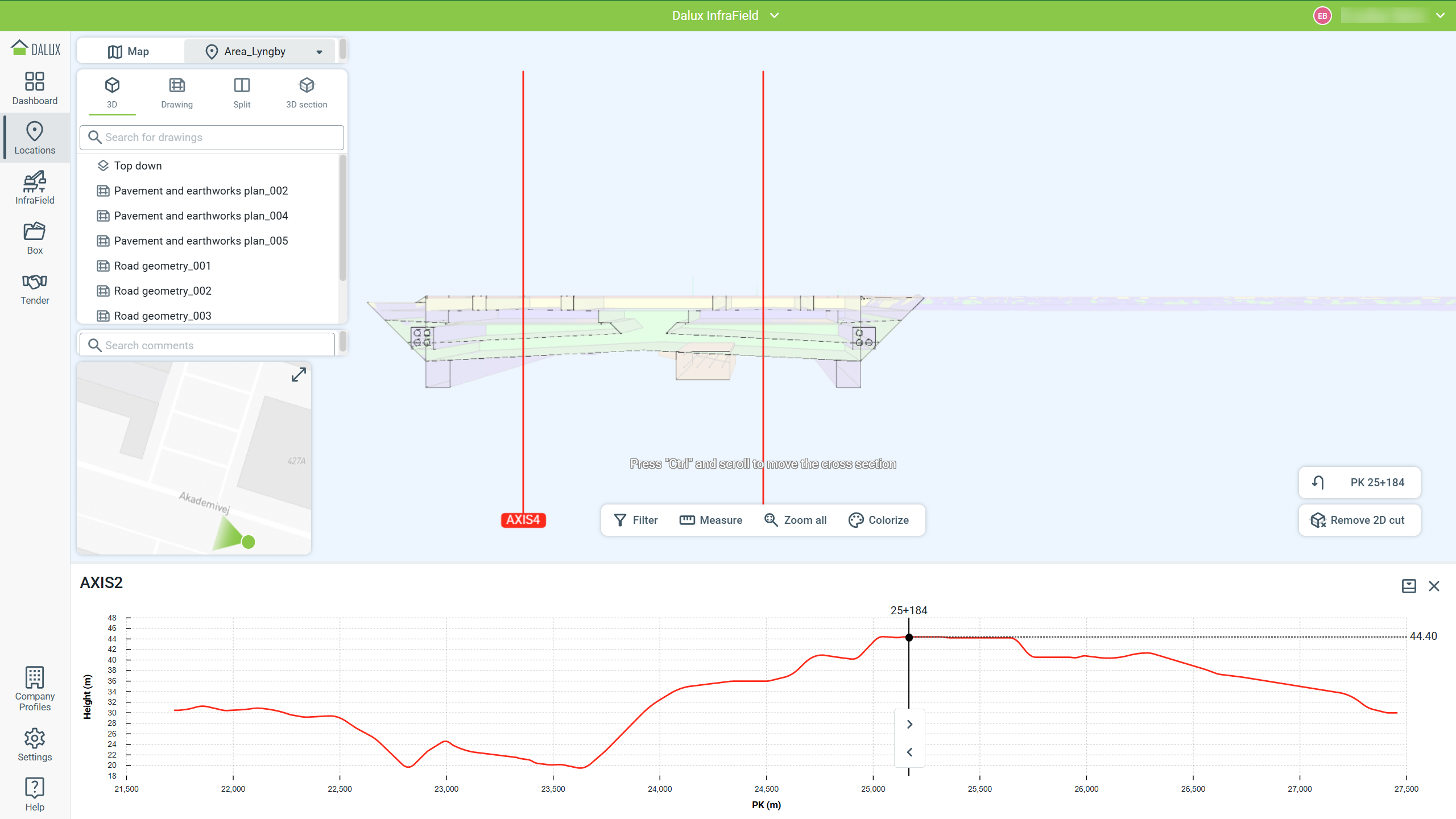

Cada archivo de alineación contiene una o más alineaciones (1), que se muestran como líneas rojas en el Mapa. Cuando pase el cursor sobre una alineación, ésta se vuelve gris, y tras seleccionar un punto, puede hacer clic en Mostrar sección (2) para abrir la vista de sección.

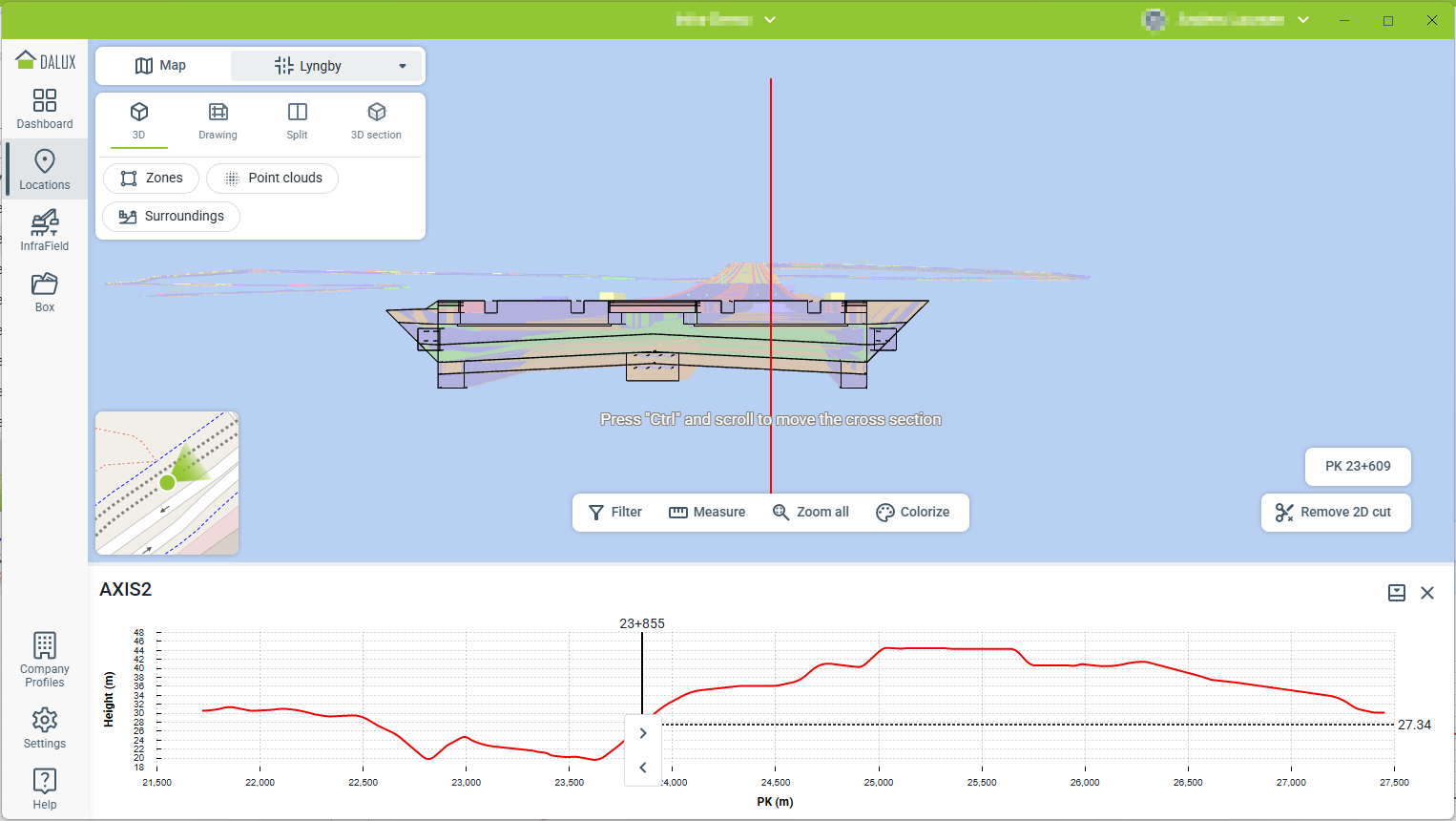

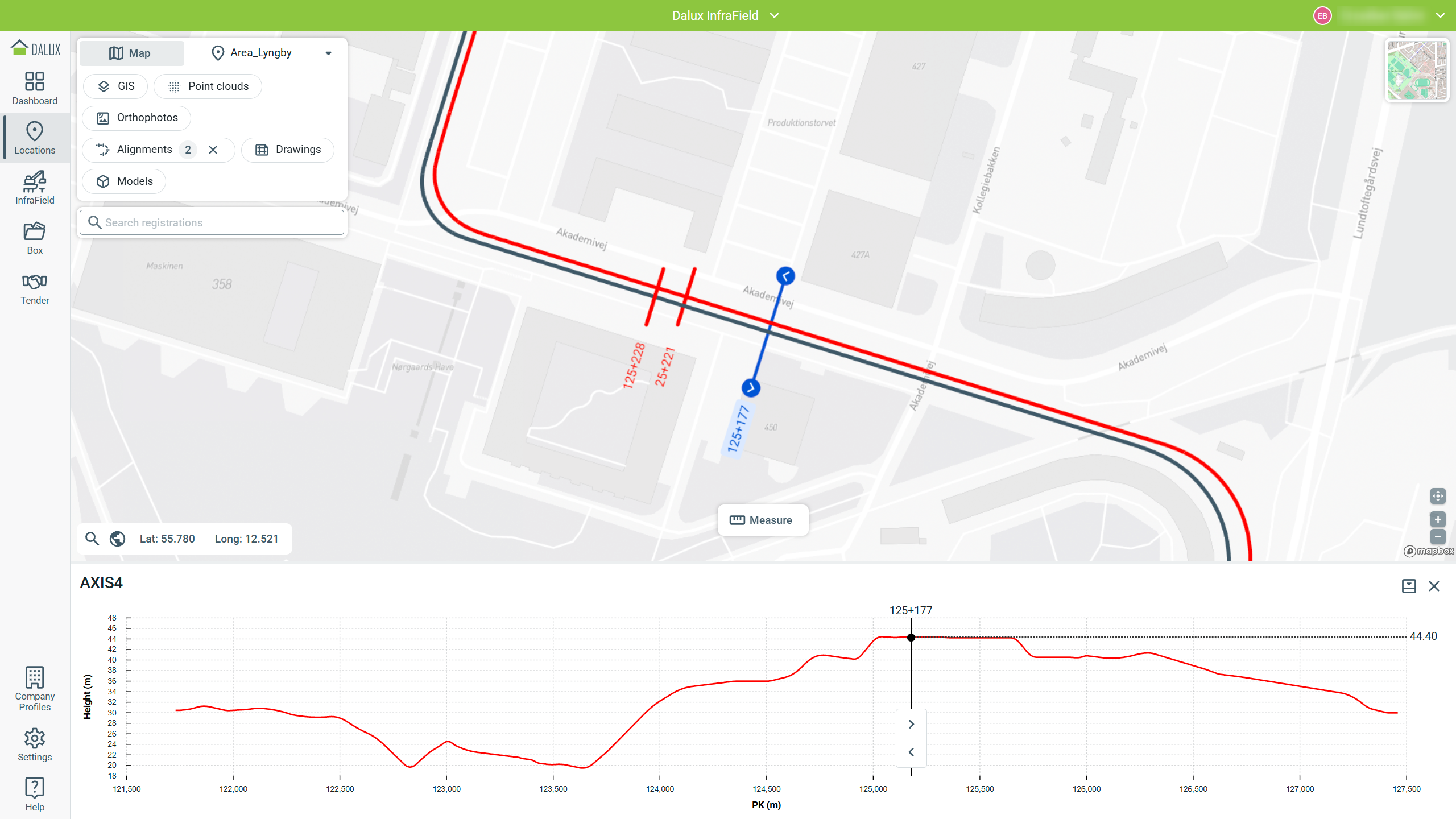

El gráfico debajo del área del Mapa proporciona información sobre las mediciones de altura a lo largo de la alineación.

Puede ajustar el área de visualización del gráfico arrastrando la línea divisoria gris. También puede acercar o alejar en el eje x usando la rueda del ratón mientras pasa el cursor sobre el gráfico.

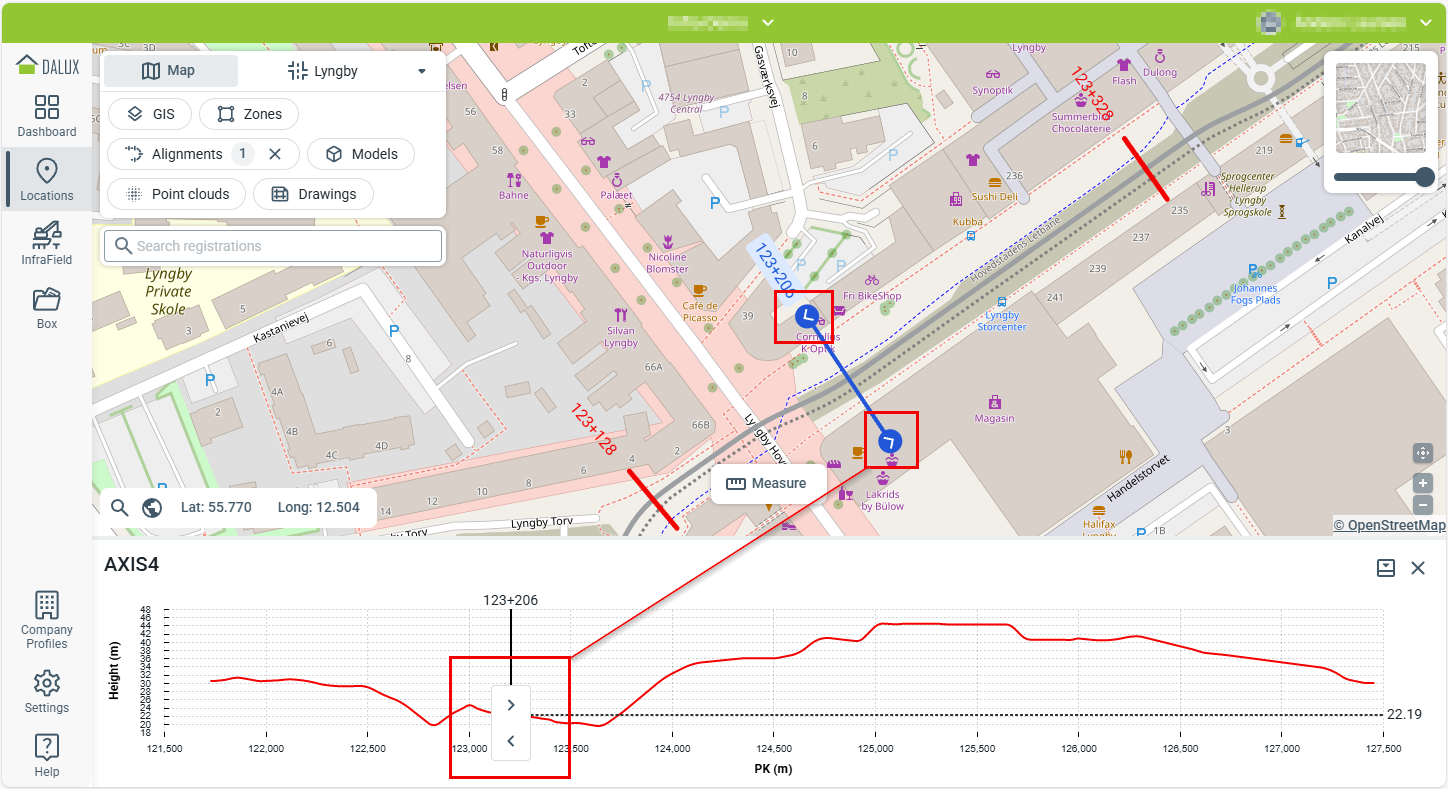

Haga clic en la flecha hacia delante o hacia atrás en el mapa o el gráfico para ir a la sección transversal de esa área en el visor 3D.

Navegue a lo largo de la alineación usando Ctrl + rueda del ratón o introduciendo los incrementos de estación (PK) a la derecha.

Para volver a la vista del Mapa, haga clic en Mapa.

Zonas

Para seleccionar una o más capas de zona, vaya al filtro Zonas.

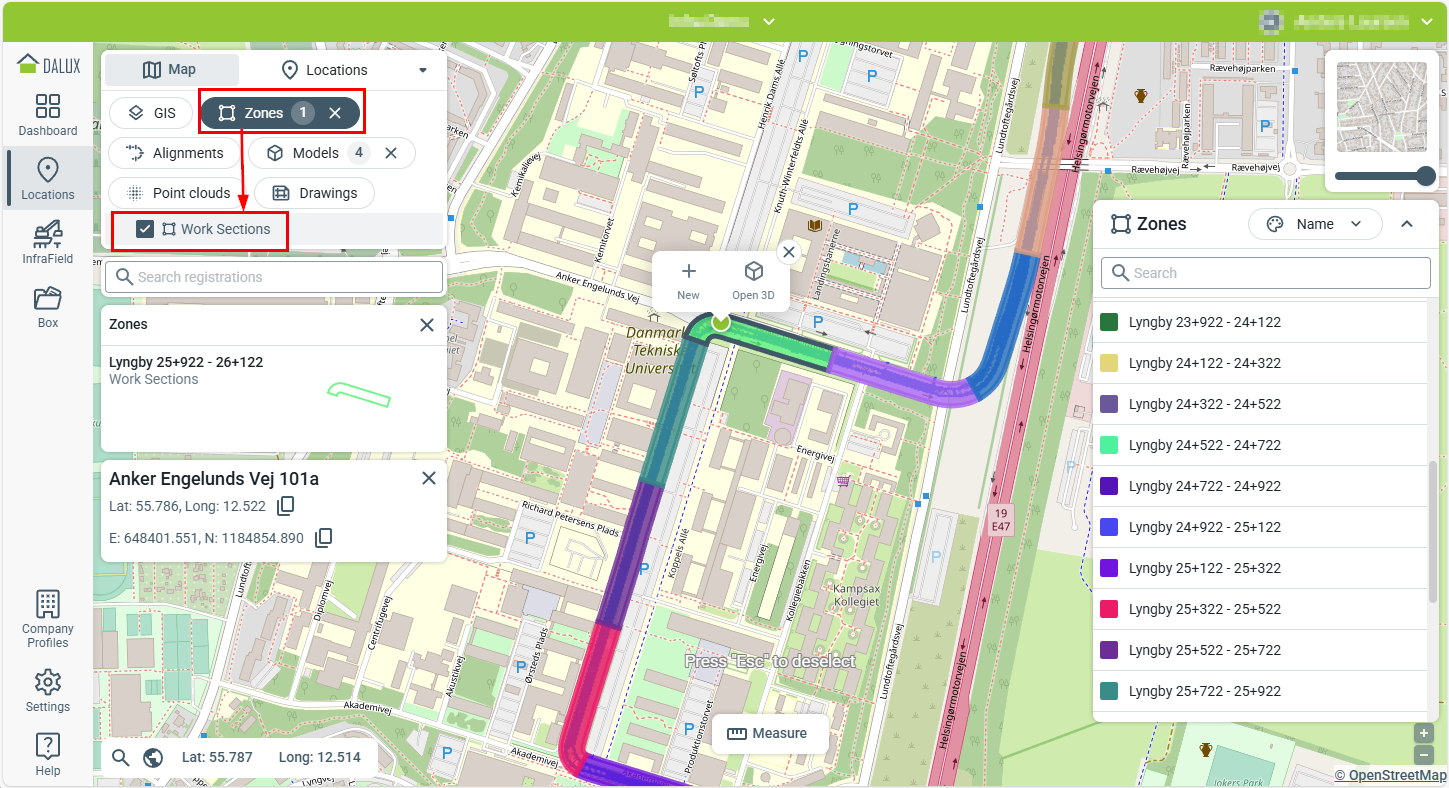

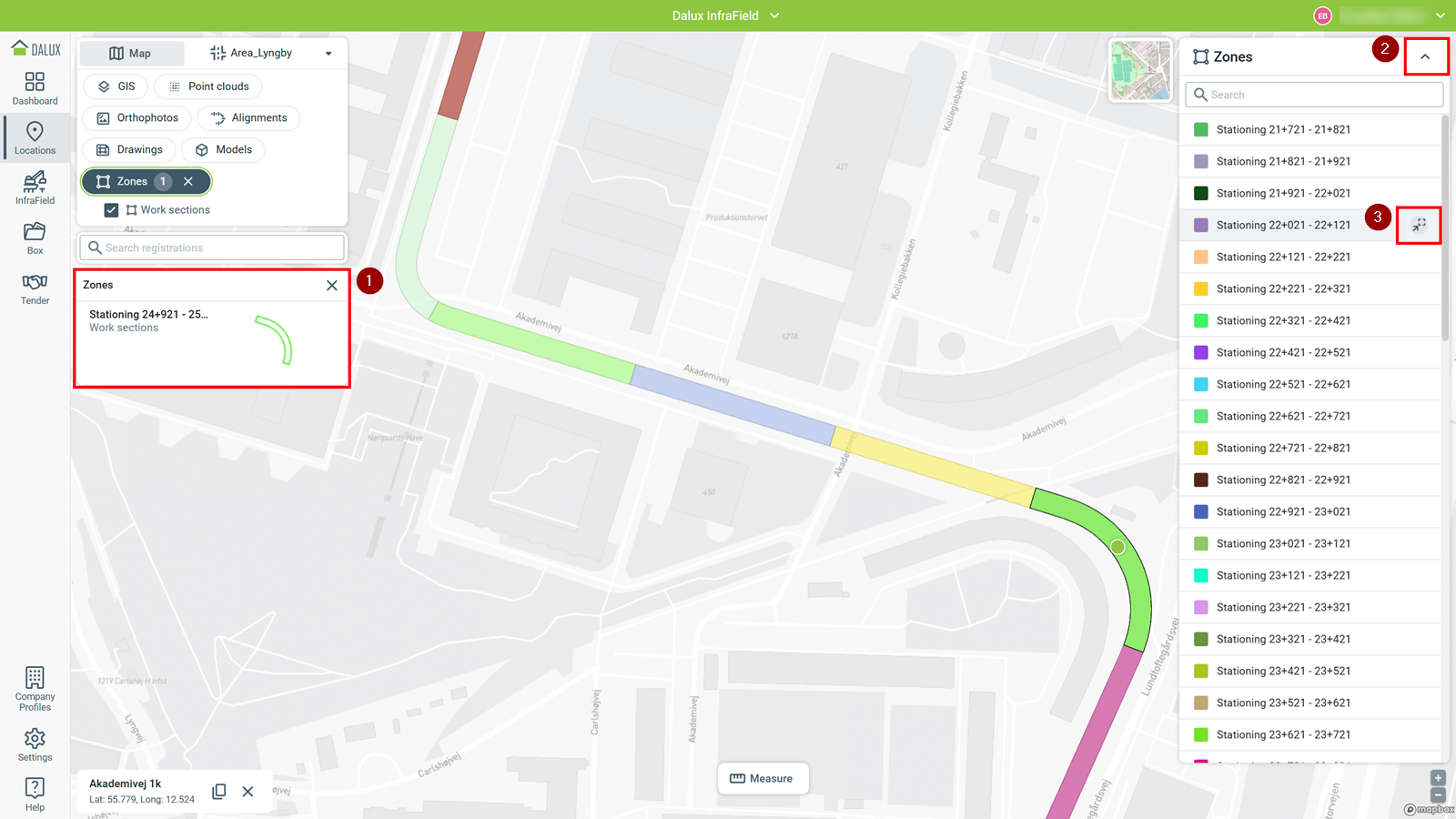

Para ver la información y las inscripciones adjuntas a una zona, como tareas y formularios, haga clic en la zona en el mapa o en la vista de lista. Luego seleccione la miniatura a la izquierda (1) para abrirla.

Oculte la leyenda con (2) i si interfiere en su vista, o use (3) en la vista de lista para acercar una zona.

Planos

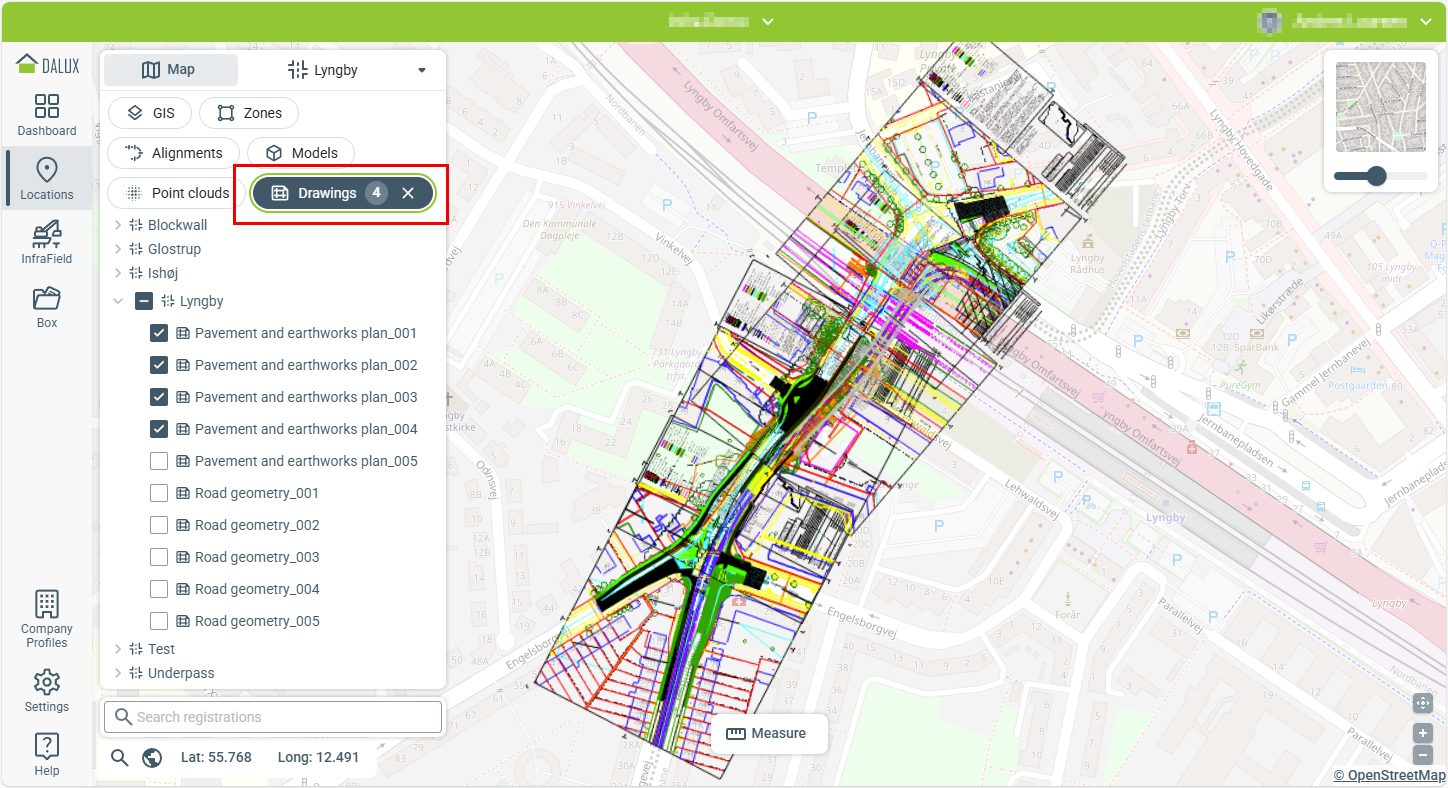

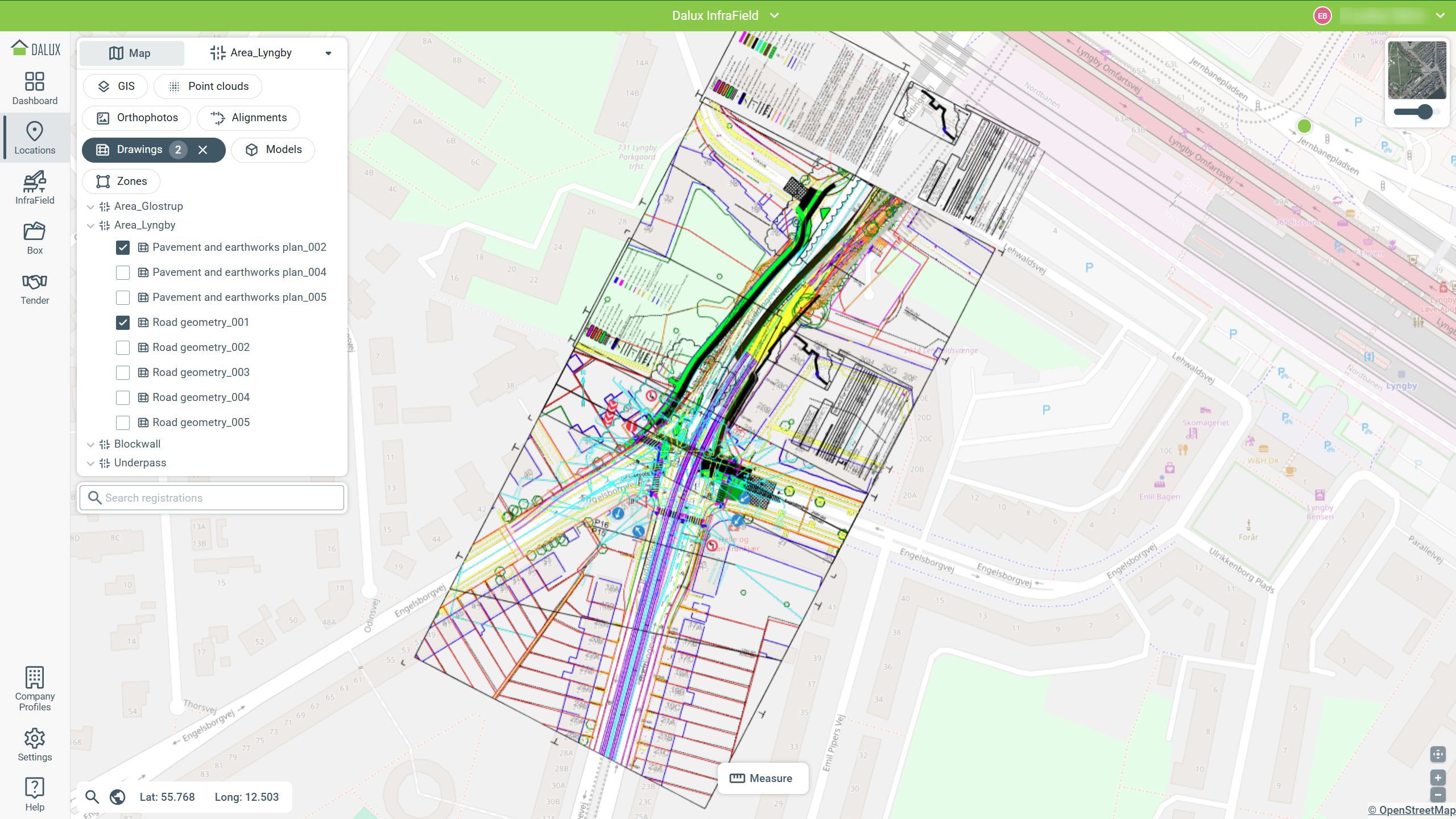

Los planos de áreas pueden mostrarse sobre el mapa. Puede seleccionar múltiples planos de varias áreas, y la vista del Mapa se ajustará a la extensión de todos los planos seleccionados. El ejemplo muestra esto en el contexto del mapa estándar (a color) con la transparencia ajustada.

Ortofotografías

Las ortofotografías pueden mostrarse solas o junto con otros datos en Ubicaciones.

Puede comparar una foto seleccionada con otras de la misma área.

OrtofotografíasSeleccionar ortofotoHaga clic en la foto en el mapaAbra la foto, luego haga clic Comparar en la nueva vista.

Formatos 3D

Esta sección describe cómo las áreas y las estructuras, las nubes de puntos y los entornos de mapa 3D pueden mostrarse y con los que se puede interactuar en Dalux InfraField, lo que permite visualizar modelos, terreno y planos en el mapa y en formatos 3D.

Áreas y estructuras

Las áreas y las estructuras pueden contener tipos de datos similares, como modelos, terreno y planos. Sin embargo, están estructuradas y se navegan de forma diferente en Dalux. Las estructuras se utilizan para elementos tipo edificio o fijos, mientras que las áreas organizan proyectos de infraestructura lineal. Las áreas pueden incluir modelos de terreno, modelos de diseño y planos mapeados.

Las áreas se muestran en la vista del Mapa cuando al menos un archivo BIM con coordenadas ha sido cargado, y puede navegar por el menú del Mapa para verlas en 3D.

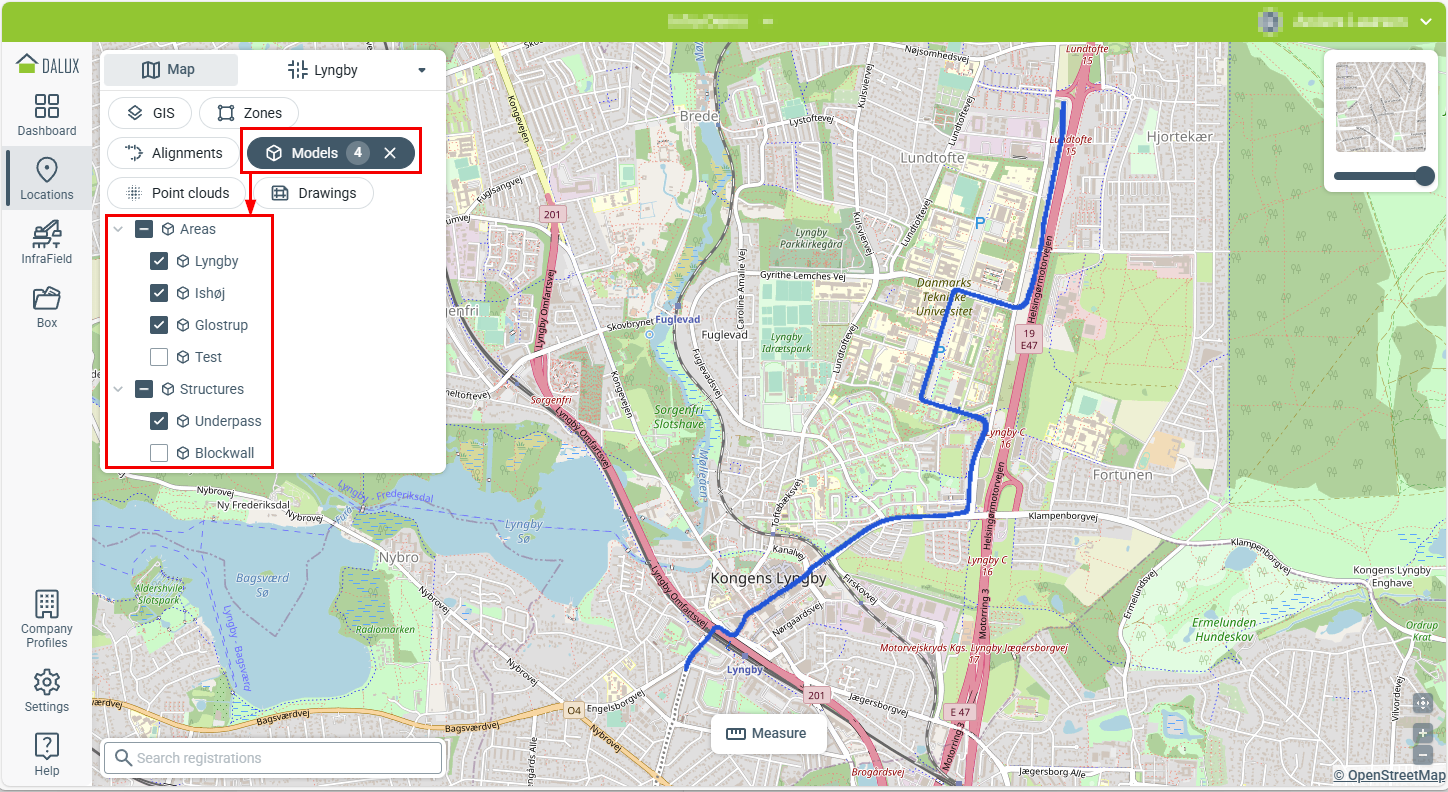

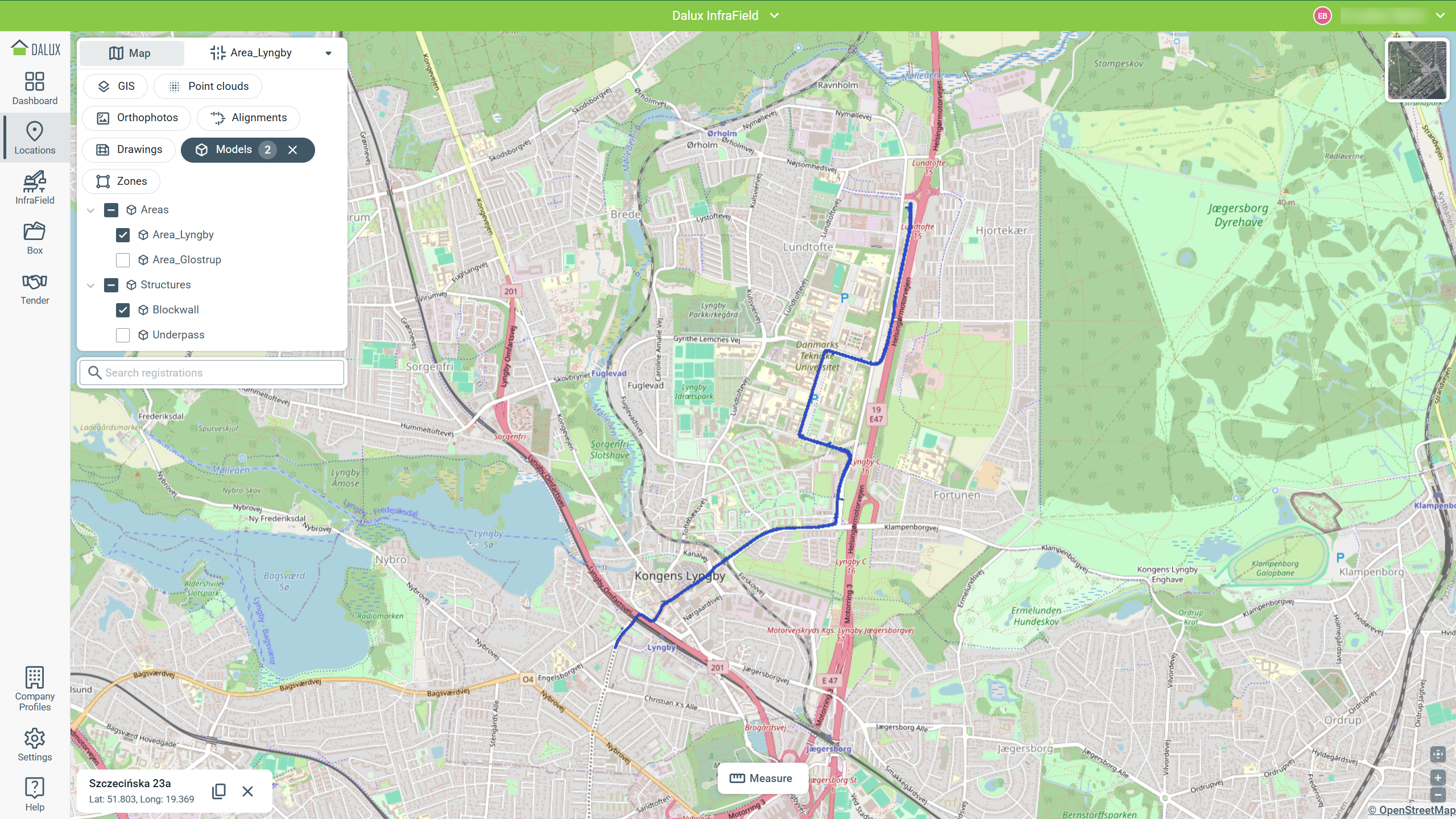

Los modelos aparecen como huellas azules en el mapa y siempre muestran los modelos combinados de una zona o estructura.

Nubes de puntos

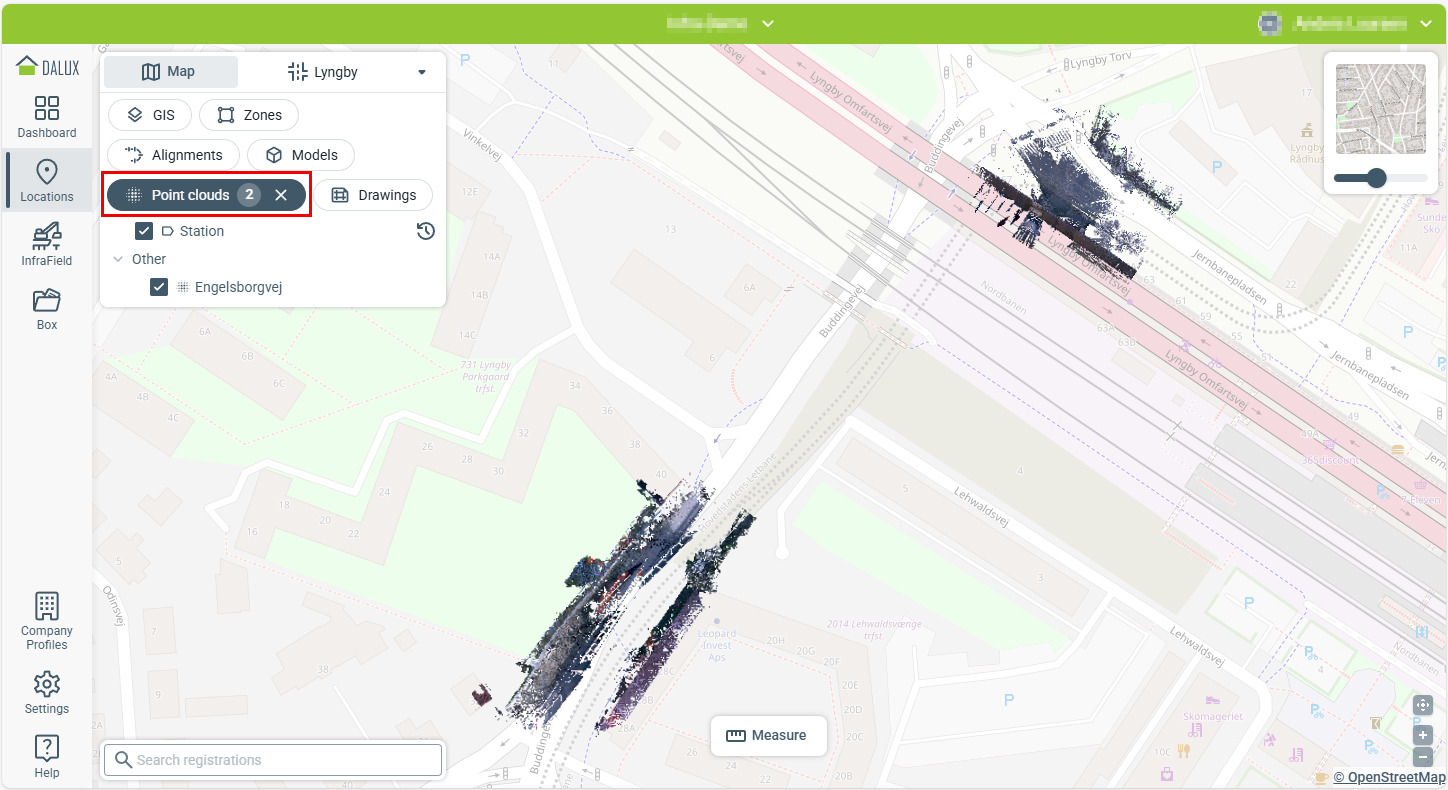

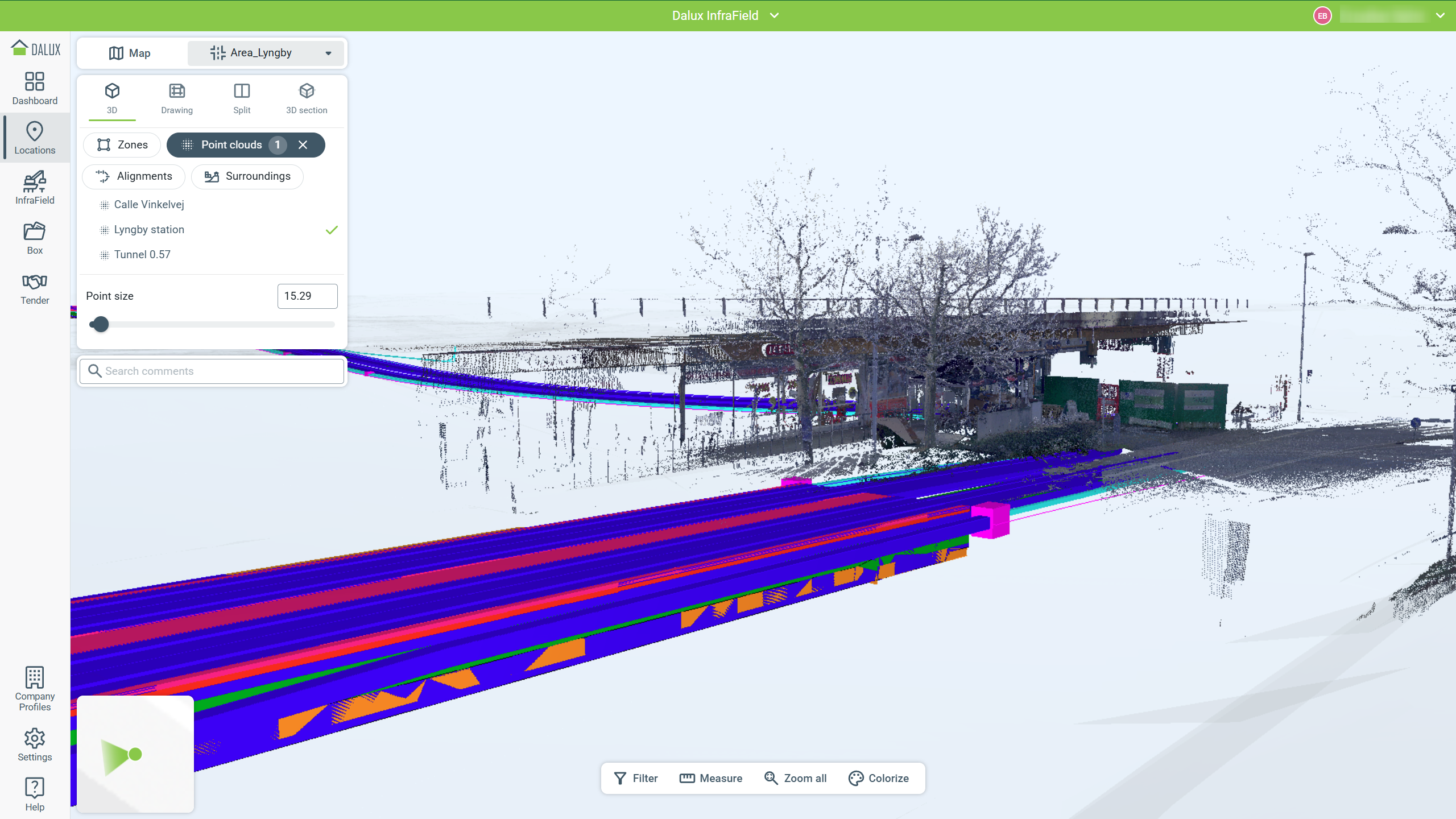

Las nubes de puntos se pueden añadir al mapa seleccionándolas en el filtro Nubes de puntos. Una vez seleccionadas, se mostrarán en el Mapa.

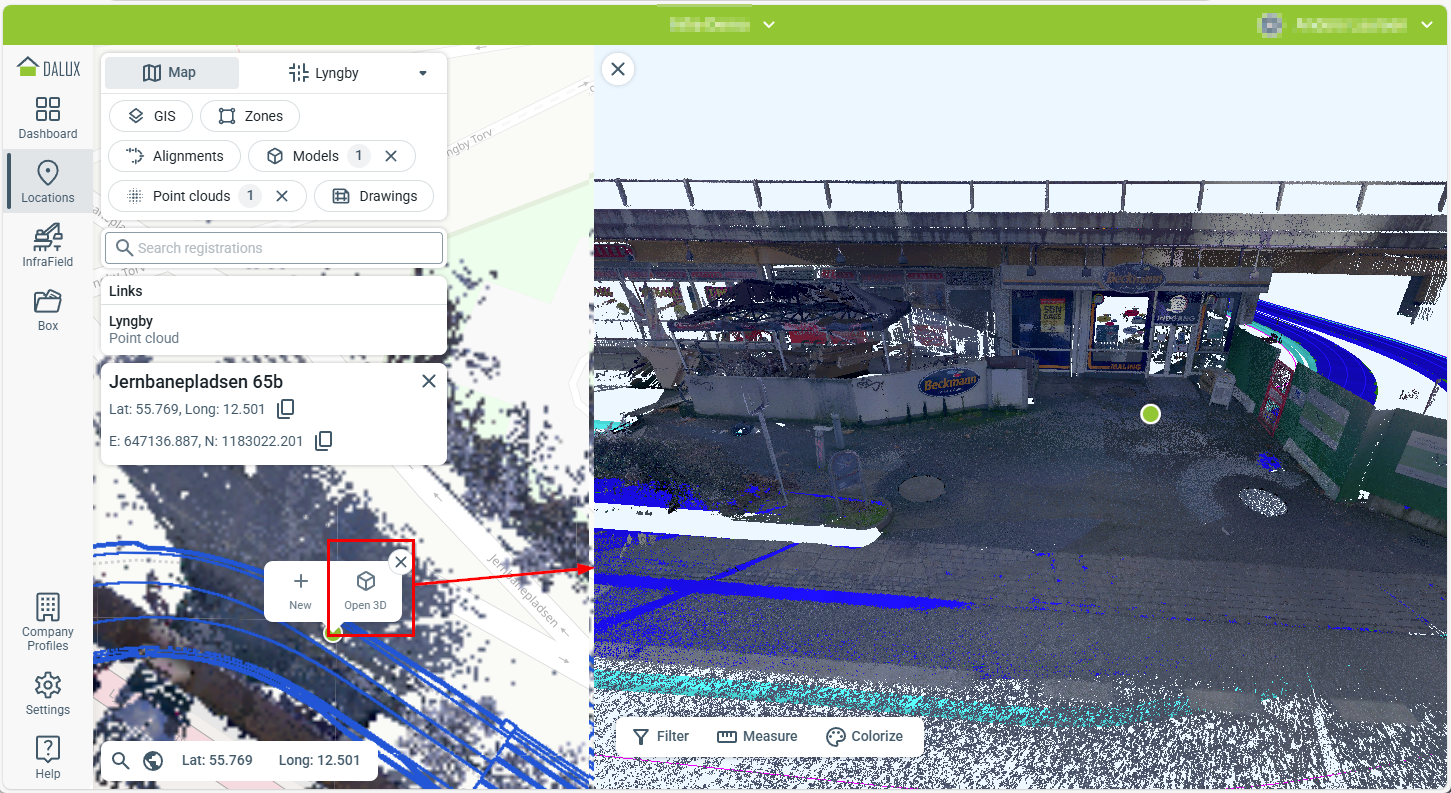

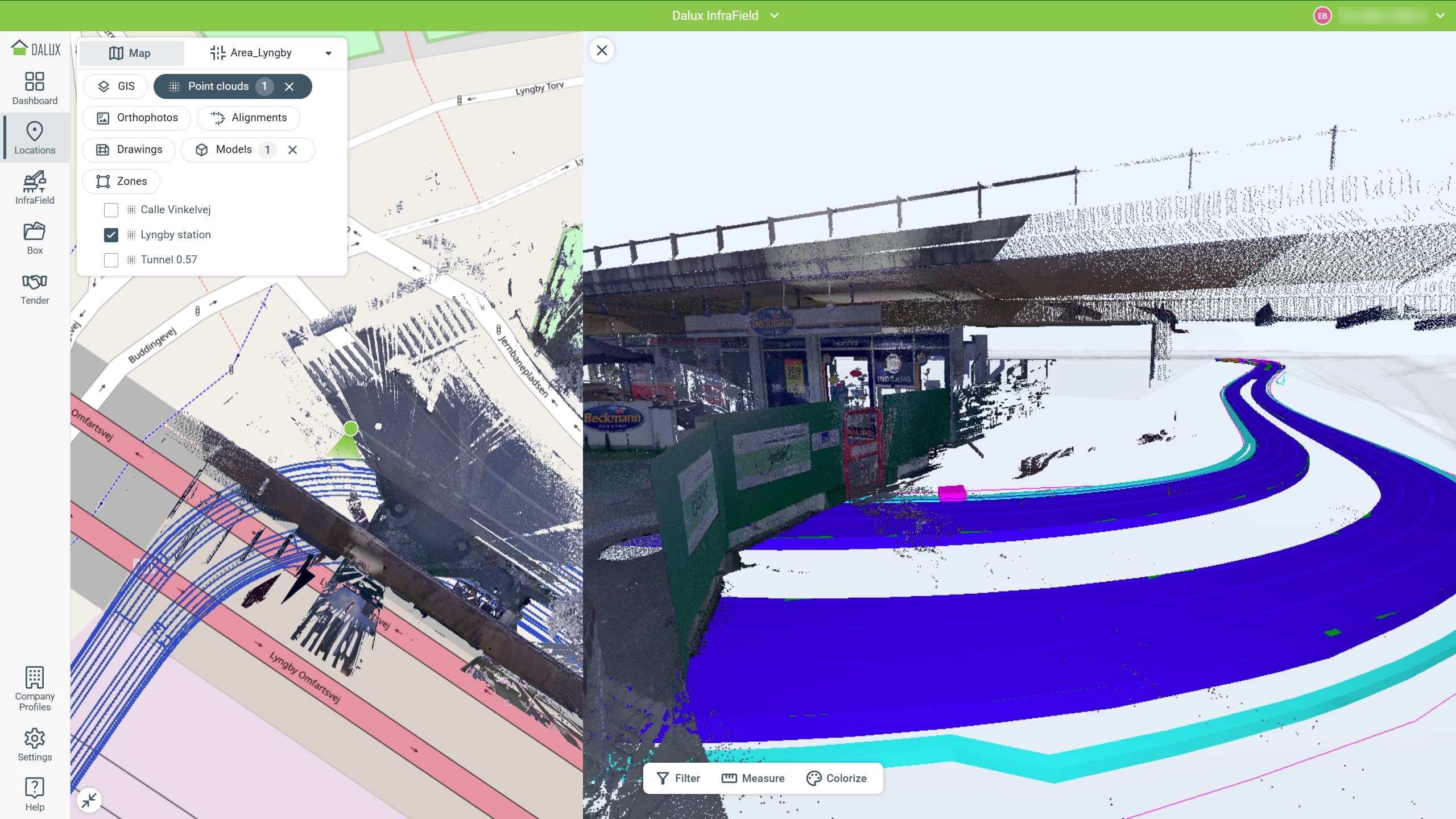

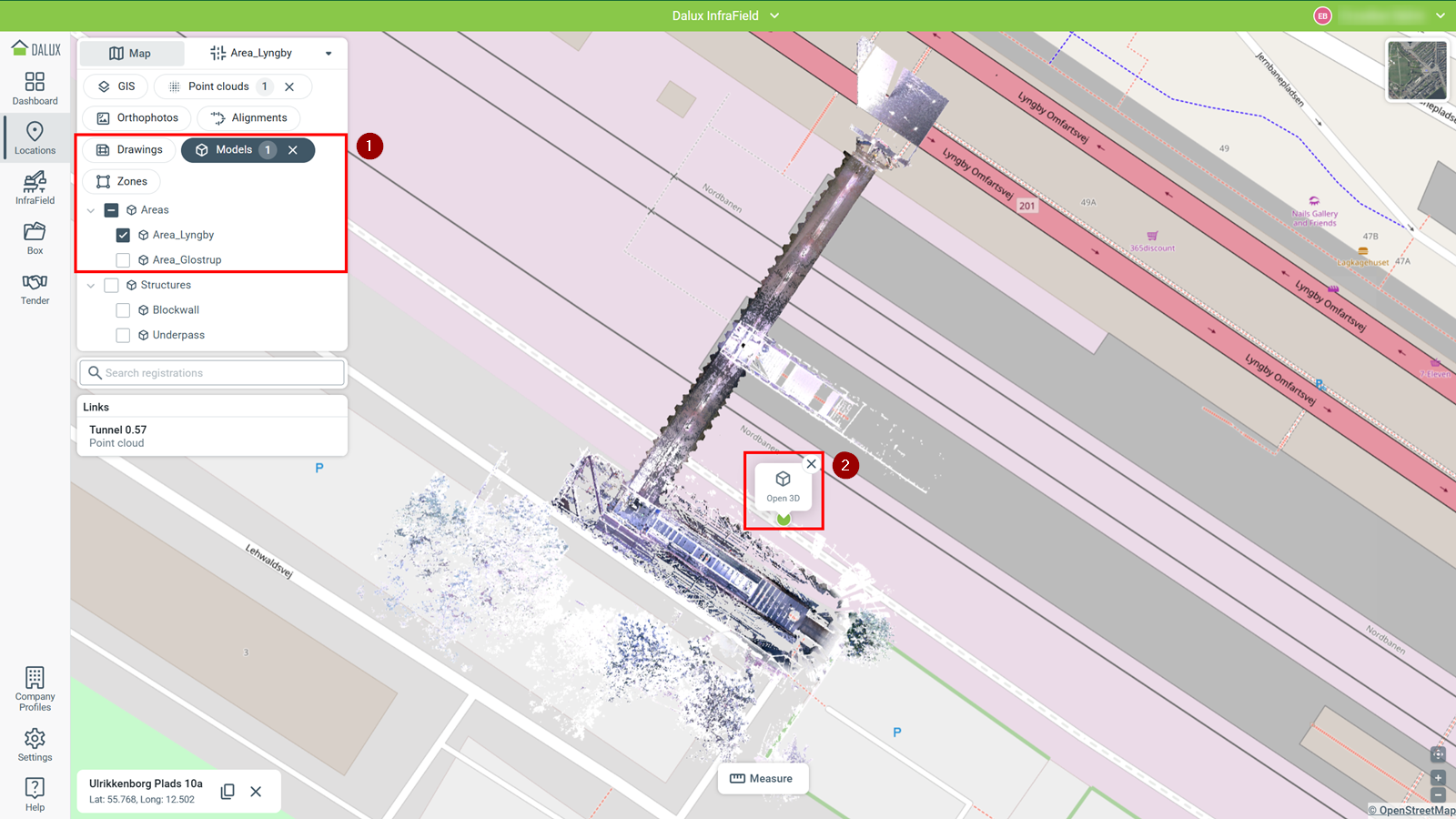

Cuando Modelos (1) también esté activado, puede hacer clic en el mapa dentro de la nube de puntos y seleccionar Abrir 3D (2). Esto abre la nube de puntos en una vista dividida junto con el modelo. Debe seleccionar al menos un modelo para usar esta opción.

Entorno 3D del Mapa

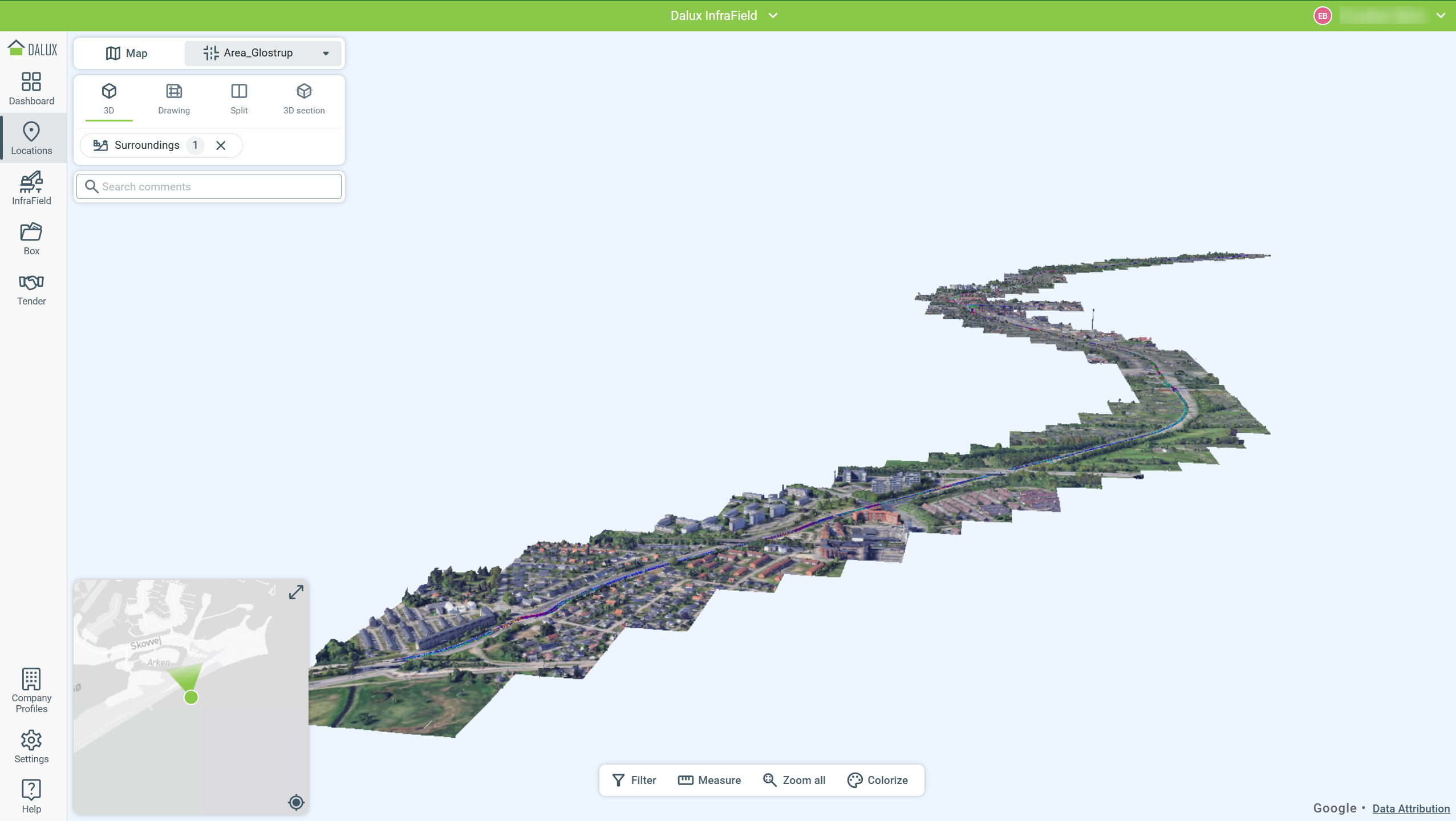

Vea sus proyectos InfraField Pro en el contexto del mundo real en 3D, con la función Mapa 3D que se encuentra en Entorno.

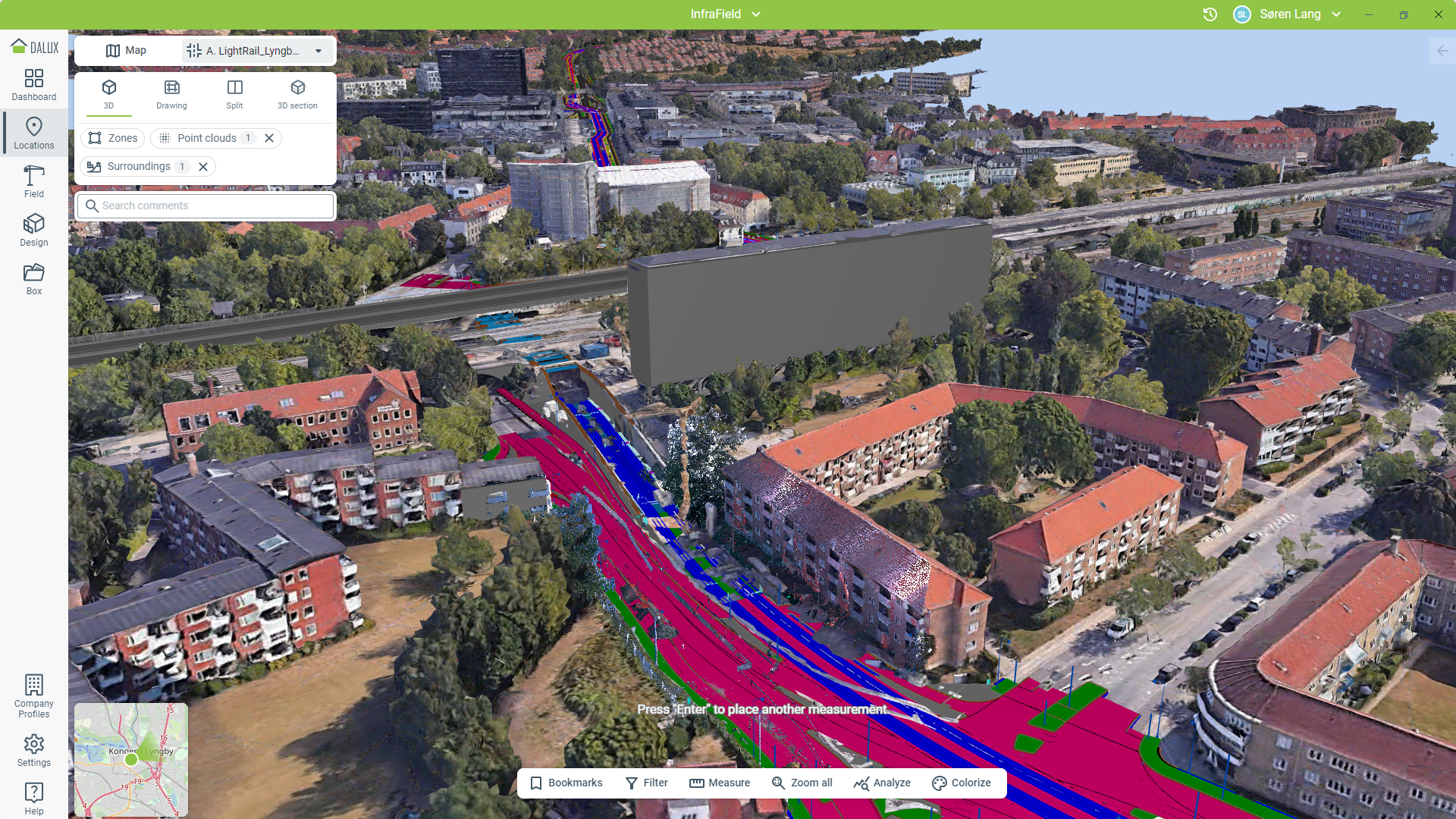

Combine zonas, nubes de puntos, modelos y mapas 3D para obtener una representación del mundo real de su proyecto. El mapa 3D se cargará como geometría 3D. Puede usar herramientas de medición para medir entre su Modelo y el mapa 3D.
