Planificación de movimientos de tierra y gestión de corte y relleno

La planificación de movimientos de tierra en proyectos ferroviarios y viales a menudo utiliza modelos de terreno obsoletos y actualizaciones manuales compartidas por correo electrónico o carpetas. Como las condiciones del sitio cambian rápidamente, esto puede causar discrepancias entre los planos de diseño y las condiciones reales, lo que conduce a cálculos de Quantities inexactos y retrasos en los proyectos.

Dalux InfraField permite actualizaciones continuas de modelos topográficos, permitiendo a los equipos comparar el terreno actual con las superficies planificadas en una plataforma compartida. Esto mantiene la planificación de movimientos de tierra precisa y transparente.

El desafío

En los proyectos tradicionales, las cantidades de movimientos de tierra se derivan de múltiples fuentes de datos separadas:

• Modelos de diseño y archivos de alineación
• Modelos de terreno periódicos
• Secciones y perfiles en PDF
• Resúmenes de volumen basados en Excel

Esta información a menudo se comparte por correo electrónico, carpetas compartidas y planos impresos, con actualizaciones realizadas manualmente. Como resultado, los equipos pueden usar datos de terreno obsoletos, tener una visión limitada de los cambios, confiar en estimaciones de Quantities inconsistentes y descubrir discrepancias de volumen tarde en el proceso. Esto puede llevar a incertidumbre en la planificación de movimientos de tierra y en la asignación de recursos a medida que avanza la excavación.

Cómo Dalux InfraField lo resuelve

Dalux InfraField ofrece un sistema centralizado para almacenar y gestionar modelos de terreno y superficies de referencia.

Los datos de levantamiento actualizados sirven como la fuente principal para recalcular las Quantities a lo largo del proyecto.

Esto asegura cálculos de corte y relleno más precisos, detección más rápida de desviaciones y mejor planificación de la maquinaria, el transporte y el uso de materiales.

Los equipos de planificación comienzan importando conjuntos de datos esenciales para los cálculos de Quantities:

• Modelo de terreno existente
• Superficies de diseño y formación
• Alineaciones

Todos los conjuntos de datos se mantienen en un entorno coordinado, reduciendo la necesidad de sistemas de archivos separados y asegurando que los cálculos utilicen datos consistentes y aprobados.

El resultado

Con Dalux InfraField, obtienes:

• Los modelos de terreno centralizados y los datos de planificación ayudan a que los proyectos de infraestructura pasen de una planificación ocasional basada en documentos a una gestión digital continua.
• Se mejora la precisión y se aumenta la fiabilidad de la planificación para las actividades de excavación y movimientos de tierra.
• Se reduce el riesgo de cambios inesperados de volumen, creando una base estructurada y escalable para una gestión de movimientos de tierra más predecible en proyectos ferroviarios y viales.

Cálculo de corte y relleno para movimientos de tierra

Usando la función Quantities en Dalux InfraField, el ingeniero de campo calcula corte y relleno comparando el terreno existente con la superficie de formación.

Esto se hace creando superficies en Dalux basadas en:

• el terreno existente (basado en datos de levantamiento)
• el nivel de formación (el nivel final previsto de movimientos de tierra)

El nivel de formación puede importarse como un modelo de terreno si está disponible, o generarse seleccionando elementos BIM del modelo de diseño.

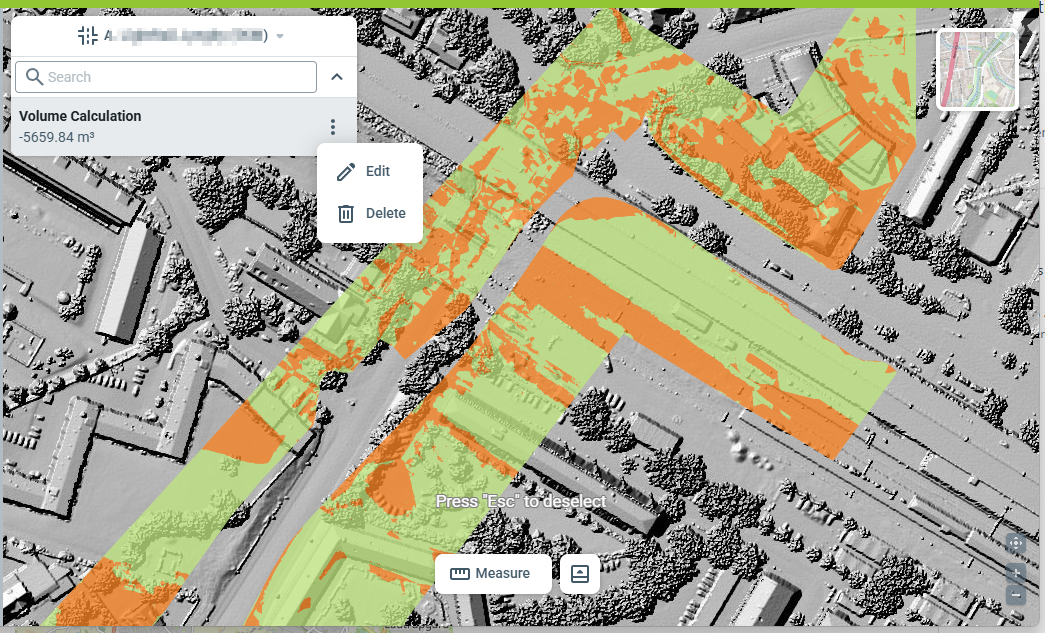

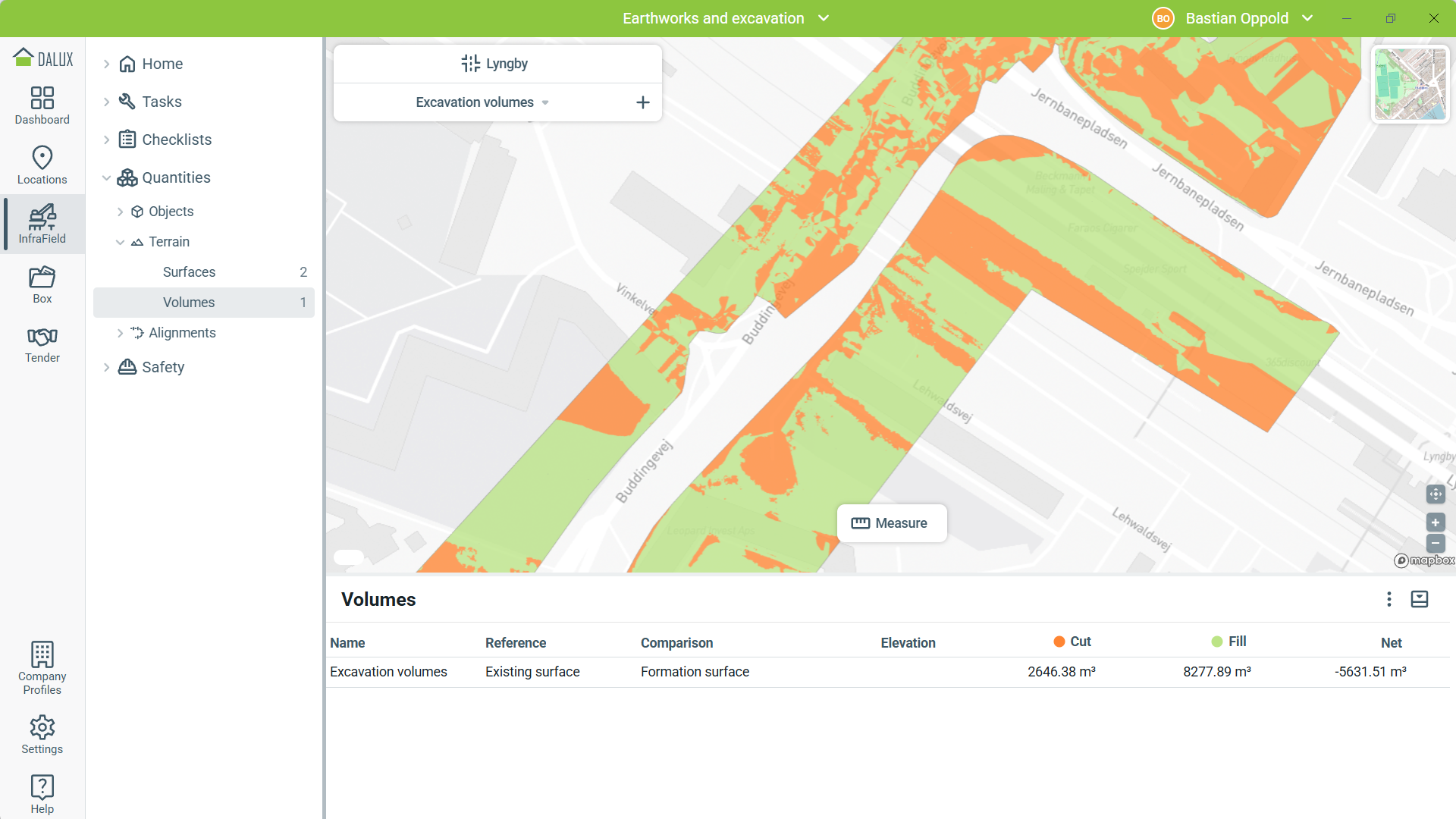

Dalux compara las dos superficies y muestra un resumen claro de los volúmenes de corte y relleno para el área seleccionada del proyecto. Esto ayuda a los ingenieros de obra a ver rápidamente las necesidades generales de excavación y terraplén.

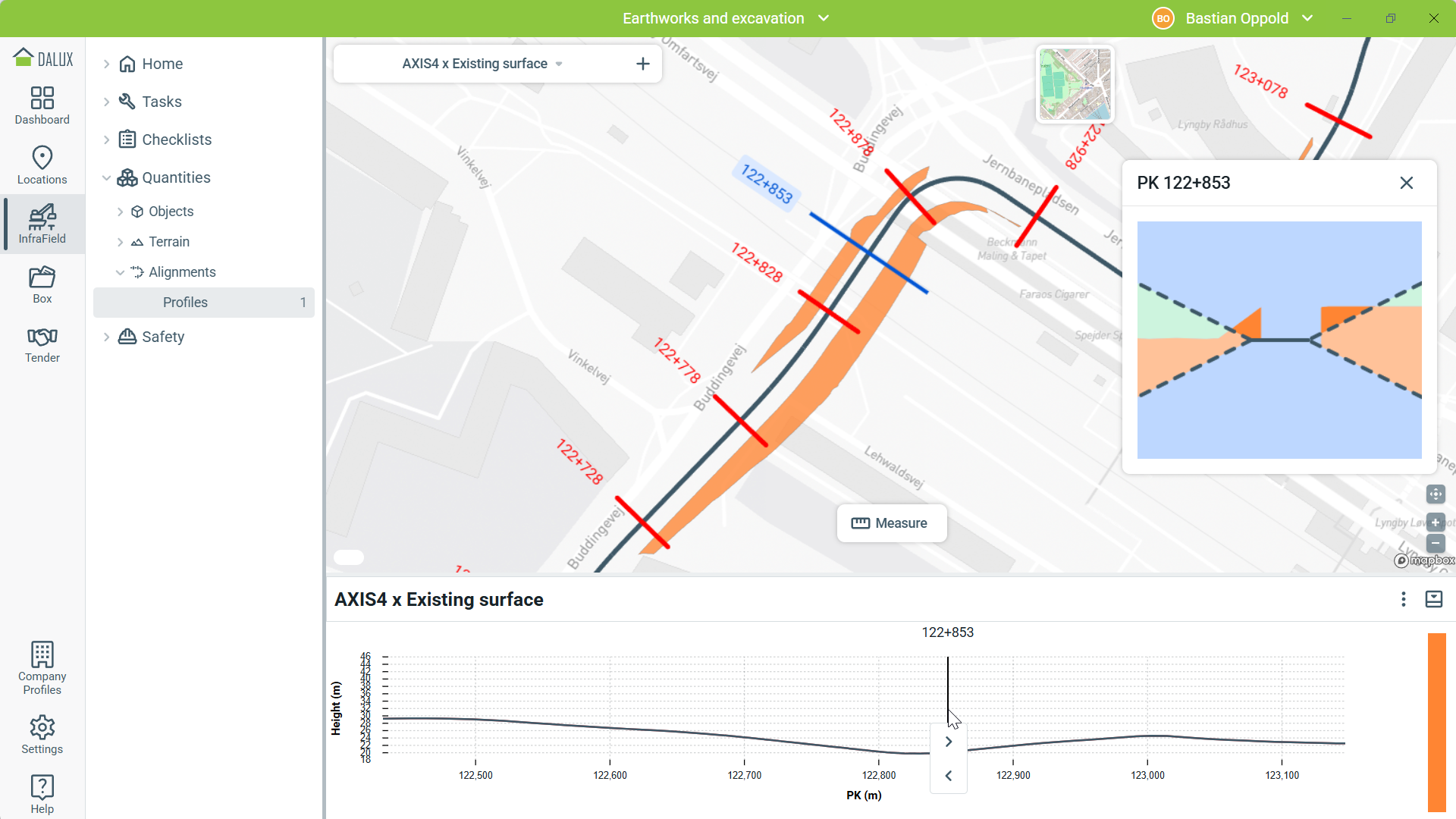

Los datos de alineación se pueden combinar con los datos de terreno para crear un cálculo de perfil.

El perfil visualiza el corte y relleno a lo largo de las estacas y puede incluir taludes de corte o relleno, proporcionando una revisión clara de dónde se requiere excavación o terraplén.

Esto respalda la planificación por fases, la asignación de recursos y el seguimiento de la producción a lo largo del corredor.

Puedes encontrar instrucciones paso a paso sobre cómo usar Quantities en este artículo: Cómo usar Quantities en InfraField

Comparación continua del terreno y el diseño

En InfraField, puedes actualizar regularmente y subir nuevas versiones de los modelos de terreno, asegurando que todas las áreas muestren las condiciones del sitio más actuales. Quantities permite a los ingenieros de sitio comparar continuamente estos modelos de terreno actualizados con el diseño y los niveles de formación.

Esta comparación permite a los equipos detectar posibles incidencias desde el principio, como diferencias respecto a los niveles planificados o problemas con los niveles de formación. Es particularmente útil en áreas importantes como pasos inferiores y accesos a puentes, zonas de transición entre corte y relleno, y donde se conectan los sistemas de drenaje.

Tener visibilidad temprana facilita realizar ajustes a tiempo, lo que ayuda a evitar que los errores afecten etapas posteriores de la construcción.

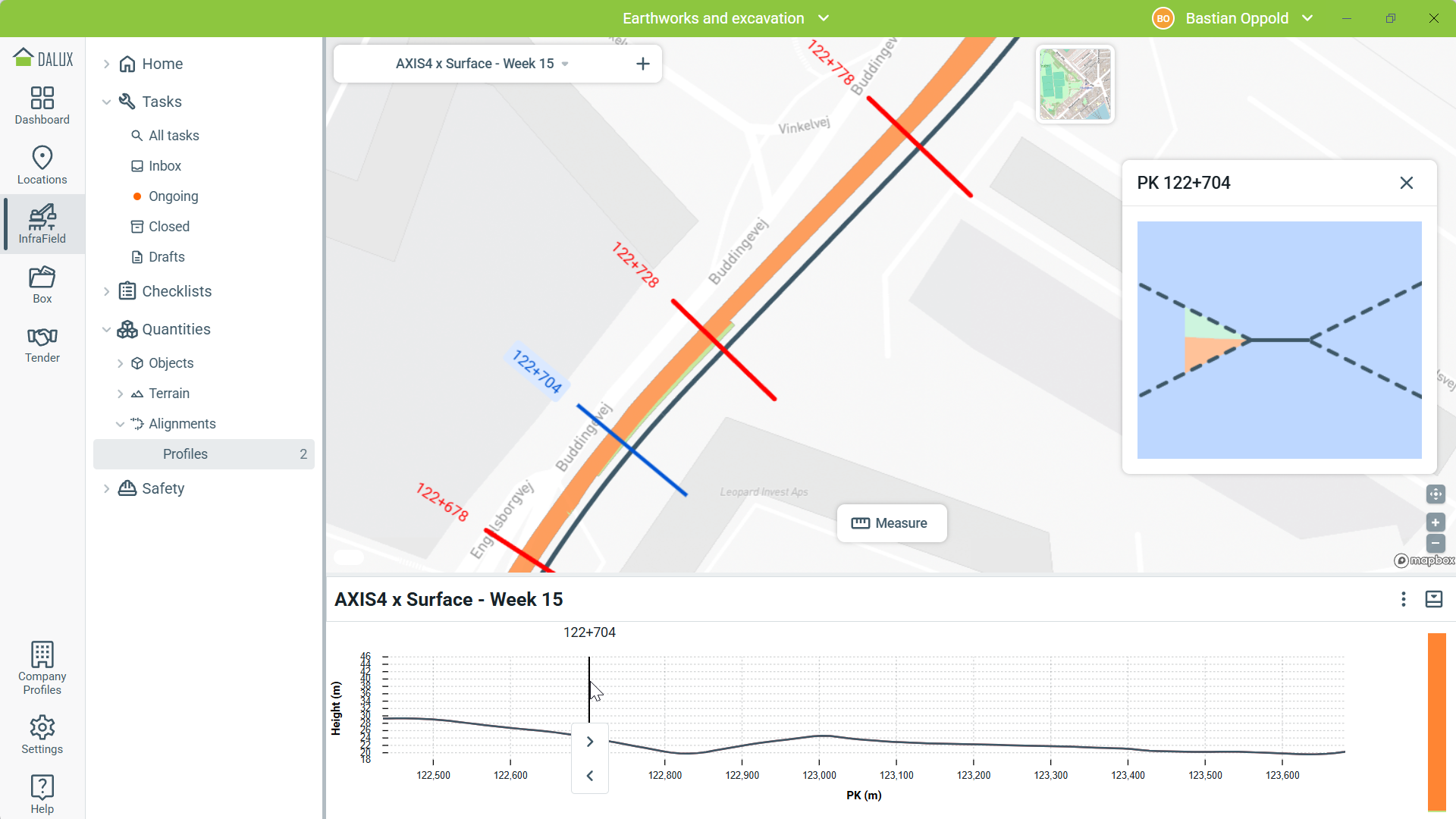

Con cada modelo de terreno actualizado, se puede crear una superficie con solo unos pocos clics y compararla inmediatamente con los niveles de formación y las alineaciones, para que puedas realizar consistentemente los cálculos de corte y relleno a medida que el proyecto avanza.

Mantener las versiones de terreno actualizadas te brinda un registro digital preciso del desarrollo del sitio, lo que ayuda a seguir el progreso de la excavación a lo largo del tiempo. Las actualizaciones regulares también ofrecen mejor información sobre el uso de maquinaria, el transporte y la distribución de materiales, y facilitan detectar cualquier diferencia con respecto a los niveles de formación planificados o los volúmenes esperados antes de que afecten las etapas posteriores de la construcción.

De estimaciones estáticas a control continuo de Quantities

Dalux InfraField reúne los datos de terreno y design en una plataforma, facilitando obtener cálculos de corte y relleno precisos y actualizados basados en condiciones del sitio en proceso.

Esto puede ayudar a mejorar la planificación de movimientos de tierra, la gestión de recursos y a detectar cualquier problema desde etapas tempranas.

Los beneficios de usar InfraField para la planificación de movimientos de tierra y la gestión de corte y relleno son:

• Tener todos los datos de terreno y diseño en una ubicación asegura que los cálculos de Quantities sean consistentes y precisos
• Las actualizaciones regulares permiten notar rápidamente cualquier cambio y monitorizar el progreso de la excavación
• La información precisa sobre volumen y perfil ayuda en el uso de recursos y la planificación de cada fase de la construcción.
