Supervise el progreso con drones y ortofotos

Los drones son ahora una herramienta habitual en proyectos de infraestructura e ingeniería civil. Como director de obra, calculista, ingeniero de obra o topógrafo, puede utilizar levantamientos con drones junto con InfraField para hacer un seguimiento del progreso de su proyecto con información visual actualizada.

Al usar InfraField para reunir datos de drones, como ortofotos, imágenes 360 y nubes de puntos, con el mapa de su proyecto y el BIM, puede revisar las condiciones del sitio, comparar los datos del topógrafo y mantenerse al día con el desarrollo del proyecto en una herramienta compartida.

El desafío

Muchos proyectos de infraestructura, como carreteras, túneles y ferrocarriles, han adoptado y dependen de los levantamientos con drones a lo largo del proyecto. Las ortofotos, las imágenes 360 y las nubes de puntos a menudo se almacenan y comparten en herramientas o informes separados, lo que dificulta su integración completa en la coordinación diaria del proyecto.

Comparar el progreso y compartir la documentación del trabajo completado puede ser a veces un desafío, especialmente cuando implica distintos permisos de acceso, sistemas o partes interesadas.

Cómo lo resuelve Dalux InfraField

Con Dalux InfraField, puede importar datos de drones procesados al sistema de coordenadas de su proyecto y al entorno basado en mapas, posicionándolos y alineándolos automáticamente con sus datos BIM. Esto le permite conectar datos visuales de topografía, BIM e inscripciones, todo dentro de la misma plataforma.

• Las ortofotos son fáciles de comparar entre distintas fechas e integrar con el mapa.
• Puede ver las imágenes 360 lado a lado o junto a sus modelos BIM.
• Las nubes de puntos también funcionan con sus modelos BIM y se pueden combinar con 3D tiles para ofrecer contexto del mundo real.

Sus datos del topógrafo están disponibles para todos en el proyecto y pueden consultarse al instante.

El resultado

Con Dalux InfraField obtiene:

• Seguimiento visual del progreso directamente en el mapa del proyecto
• Comparación sencilla entre fechas de levantamiento usando imágenes de drones
• Una única fuente de verdad compartida y basada en la ubicación

Arrastrar y soltar en Dalux

Con datos coherentes y entregados, puede usar Dalux para comparar y seguir el progreso, con la ventaja adicional de contar con un proyecto bien documentado.

InfraField admite una variedad de tipos de archivo que se pueden añadir fácilmente arrastrándolos directamente a Dalux. Puede encontrar una lista detallada de formatos compatibles en este artículo: Formatos de datos compatibles en InfraField

InfraField se basa en mapas y sistemas de coordenadas, por lo que los datos BIM y la documentación de imágenes pueden colocarse automáticamente según GPS o coordenadas personalizadas. Esto hace que la implementación sea más sencilla y le ayuda a ajustar sus datos a su ubicación en el mundo real.

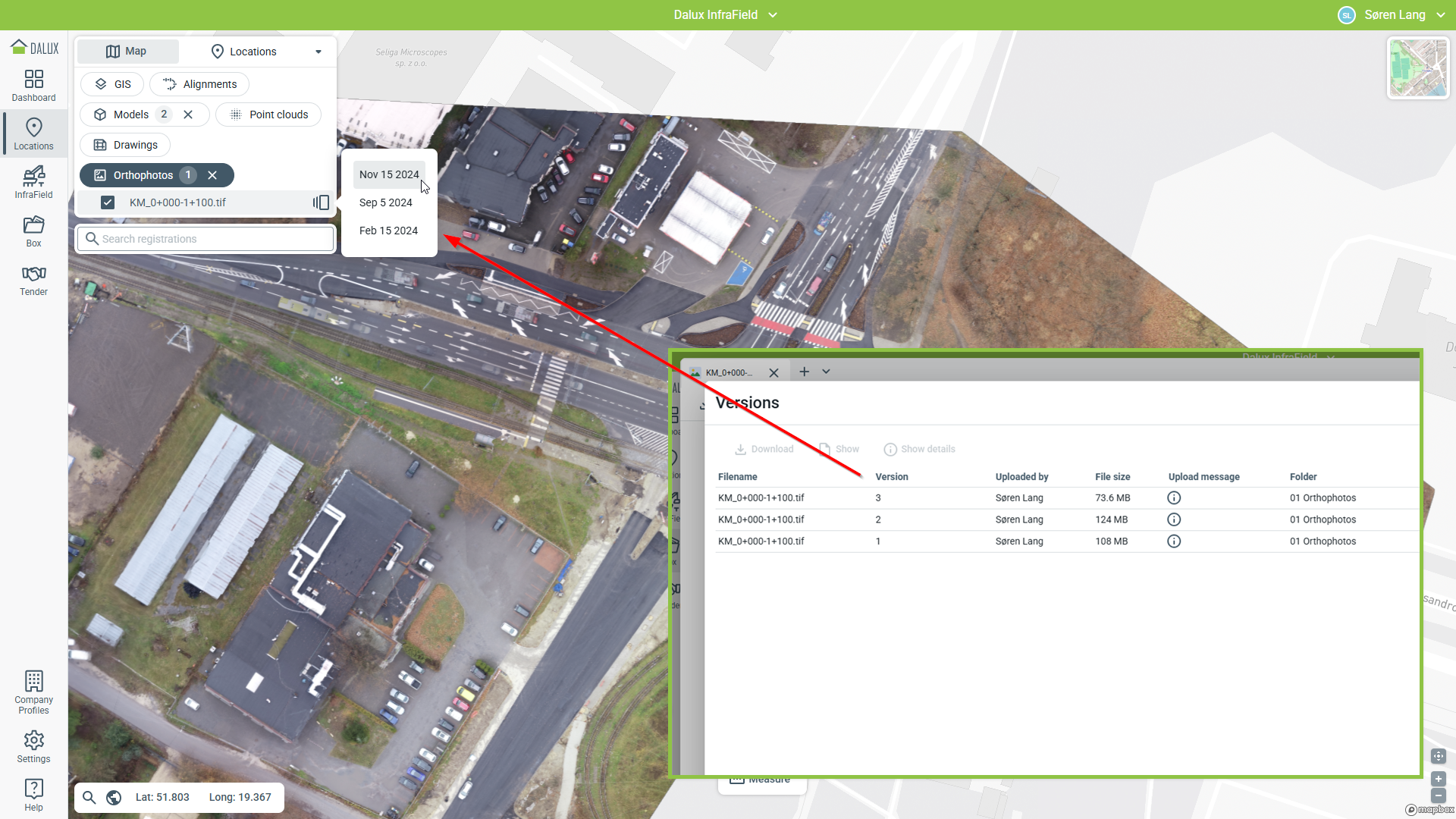

Al trabajar con ortofotos, sugerimos lo siguiente:

• Suba las ortofotos a Box y utilice el mismo nombre de archivo para aprovechar el control de versiones
• Añada las ortofotos al mapa desde Box
• Establezca la fecha de creación como la fecha en que se tomó la ortofoto

Trabajar con un único archivo que contiene múltiples versiones de una ortofoto significa que la versión más reciente siempre se mostrará por defecto, permitiéndole al mismo tiempo cambiar y comparar distintas fechas.

Datos integrados de drones

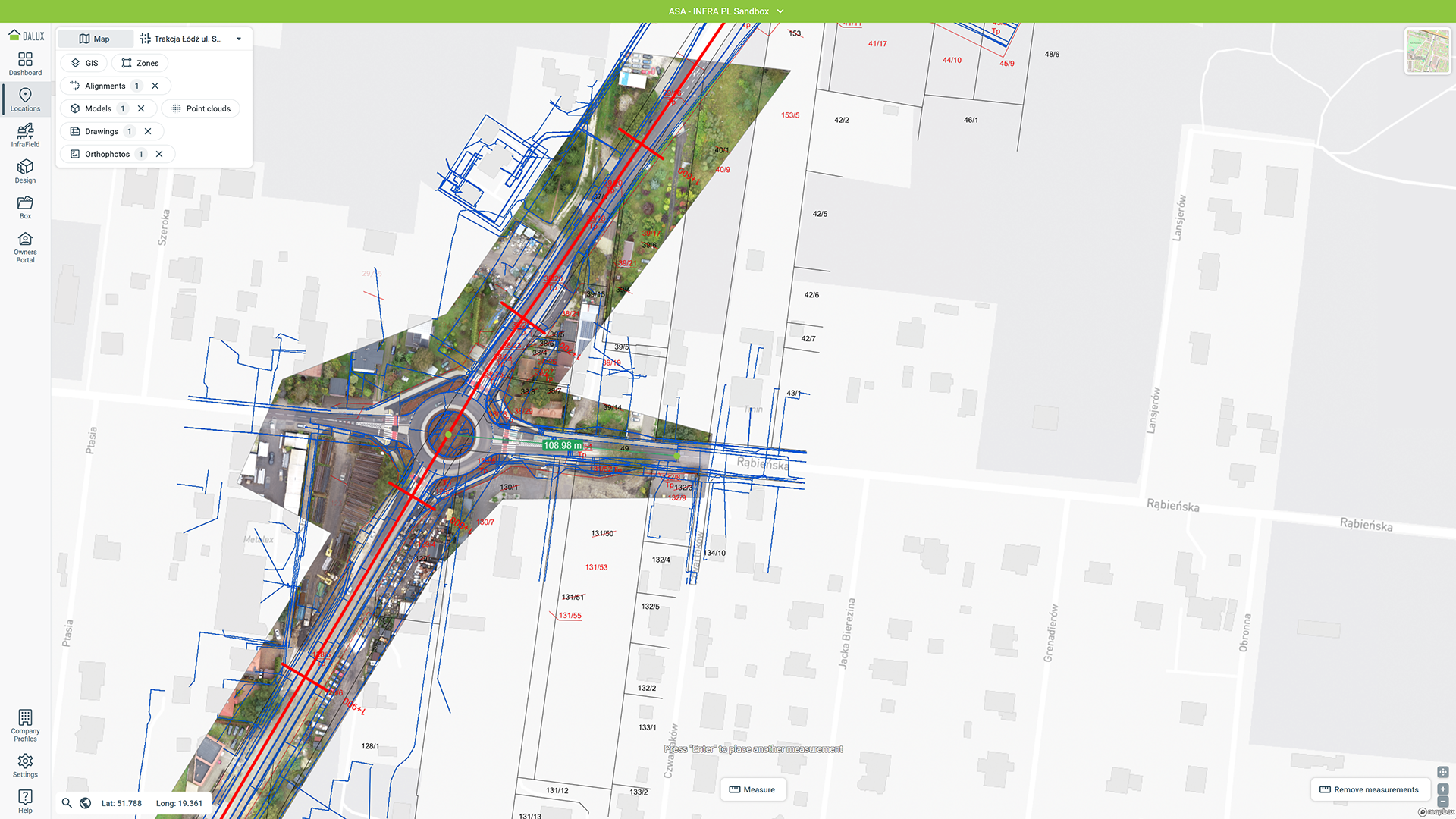

Una vez que tenga sus datos de drones procesados en Dalux, se integran con BIM, la vista de mapa y las inscripciones.

Las ortofotos en InfraField funcionan de forma similar a los dibujos que se muestran en el mapa. Esto significa que puede hacerlo fácilmente:

• Comparar ortofotos lado a lado para ver el progreso

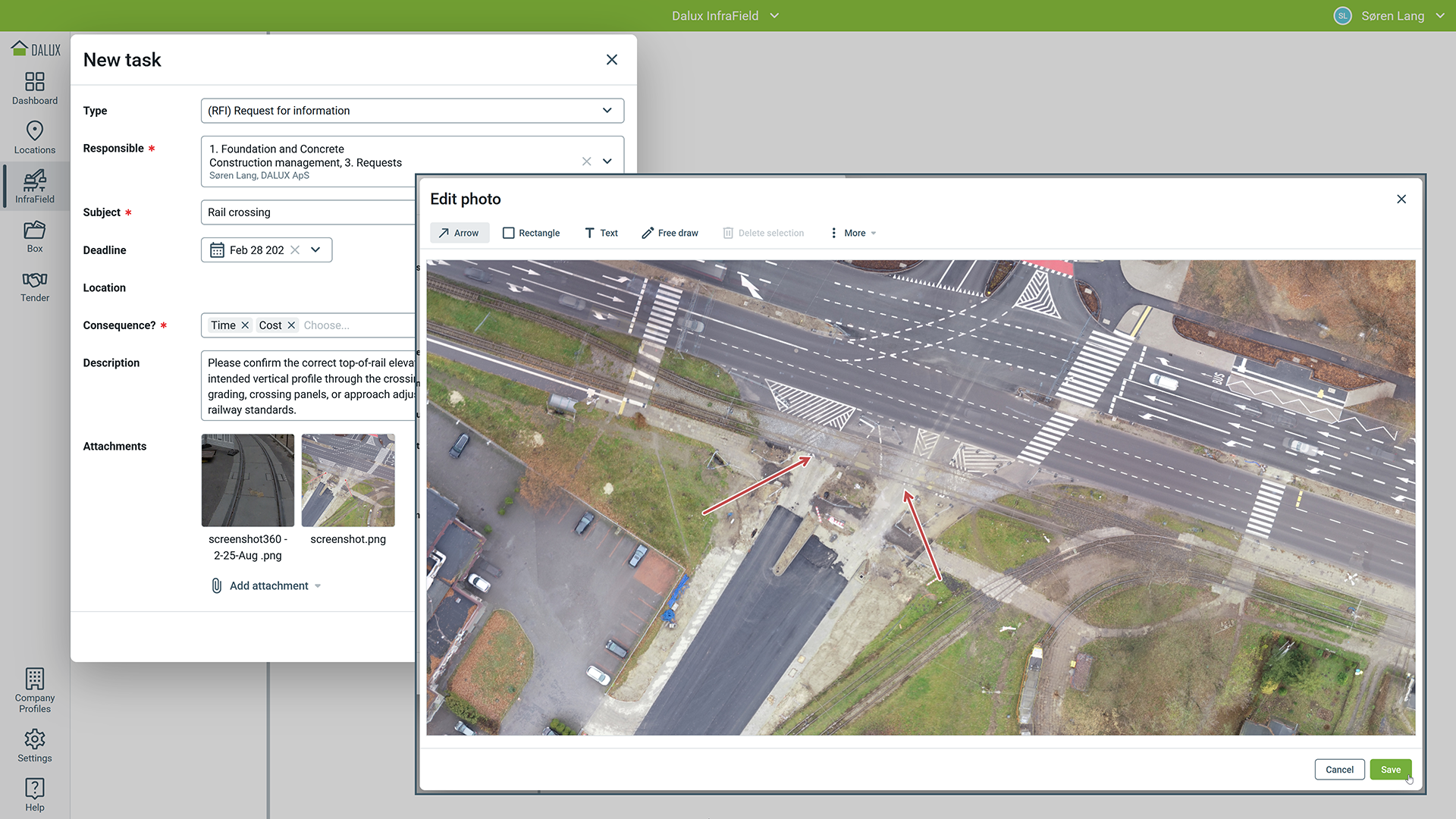

• Adjuntar ortofotos anotadas a inscripciones como tareas, formularios y planes de prueba para aportar contexto adicional
• Superponer ortofotos en el mapa y compararlas con sus datos BIM y SIG

Los registros visuales de las condiciones del sitio en diversos hitos ayudan con los materiales de Handover, las revisiones internas y la comunicación con las partes interesadas. Dado que los datos se mantienen dentro del entorno del proyecto, permanecen accesibles durante todo el ciclo de vida del proyecto en lugar de perderse en archivos externos.

En lugar de cambiar entre distintos visores o carpetas de archivos, los usuarios pueden ver los elementos visuales basados en drones justo donde ya trabajan.

La práctica recomendable para las ortofotos es:

• Realizar levantamientos con drones de forma regular y programada, especialmente alrededor de los hitos principales del proyecto
• Utilizar datos georreferenciados para la colocación automática
• Usar nombres de archivo consistentes, aprovechando Dalux Box para el control de versiones
• Arrastrar y soltar en InfraField

Hacerlo le permite utilizar los datos en sus flujos de trabajo cotidianos de construcción, como el seguimiento del progreso, el control de calidad y las RFIs. Los datos de drones también se integran directamente en el mapa y con sus datos BIM.

InfraField facilita la importación y el trabajo con sus datos, añadiendo más valor práctico a cada levantamiento.
