Cómo usar imágenes 360 en InfraField en el escritorio

Este artículo mostrará cómo puede usar Fotos 360 en InfraField para obtener información visual del sitio de construcción desde cualquier lugar. Las imágenes 360 le permiten comparar capturas de diferentes momentos y crear inscripciones directamente desde la imagen.

Las Fotos 360 en Estructuras funcionan igual que en Dalux Field; aprenda más sobre cómo configurar y usar la función en Estructuras en este artículo: Cómo usar Fotos 360

Al trabajar con Fotos 360 en el mapa, InfraField le permite cargar múltiples fotos a la vez y colocarlas automáticamente si incluyen geoinformación.

Si desea aprender cómo tomar y ver Fotos 360 en móvil, lea este artículo: Cómo usar Fotos 360 en InfraField en móvil

Cómo cargar fotos individuales en Ubicaciones

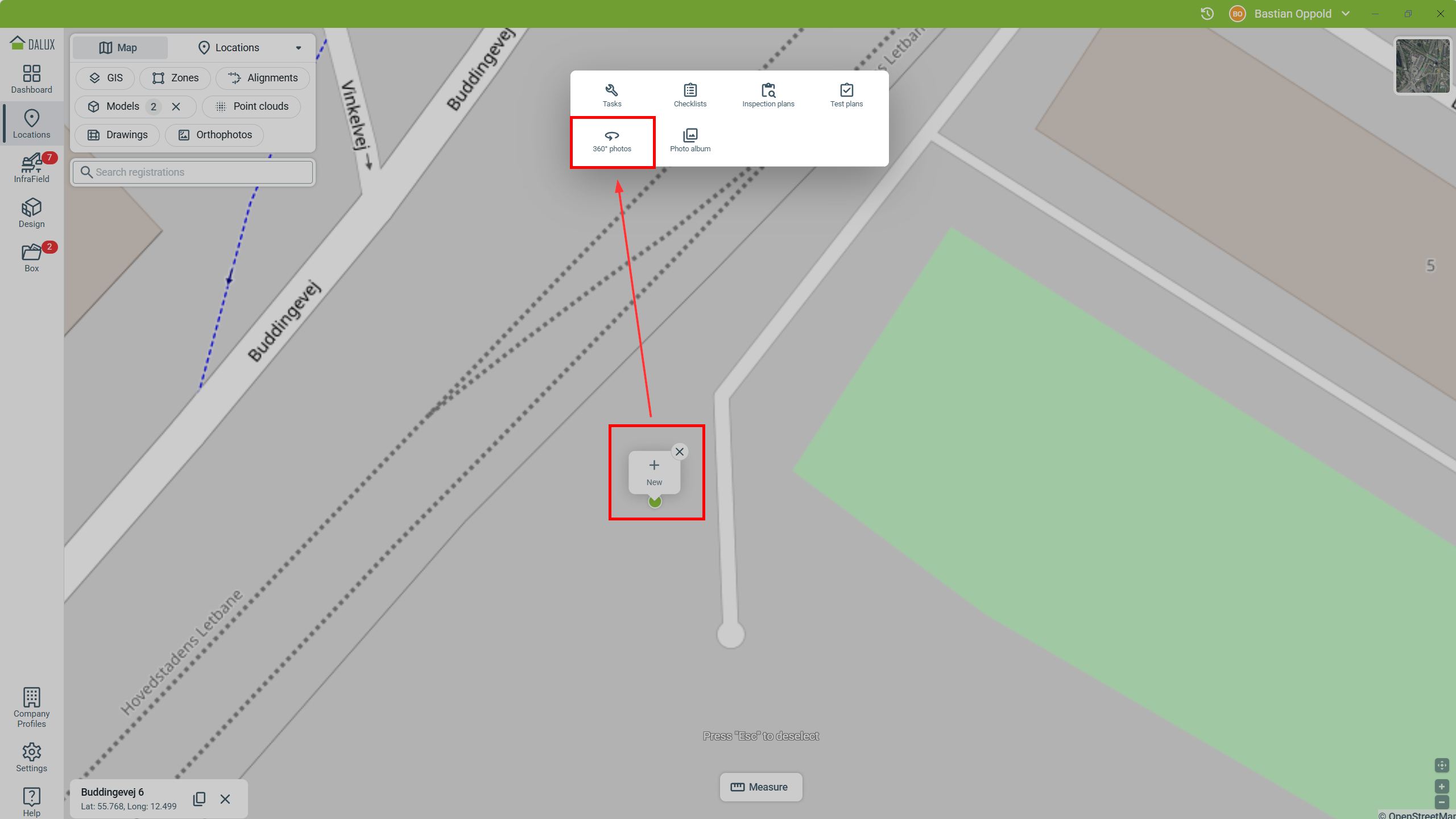

Para cargar imágenes 360 individuales en una Ubicación específica, recomendamos ir a:

UbicacionesNavegue hasta la ubicación en el mapa, en los planos o en la vista superior del áreaHaga clic en la ubicación de la fotoNuevoFotos 360

Esto colocará su imagen 360 en esta Ubicación específica.

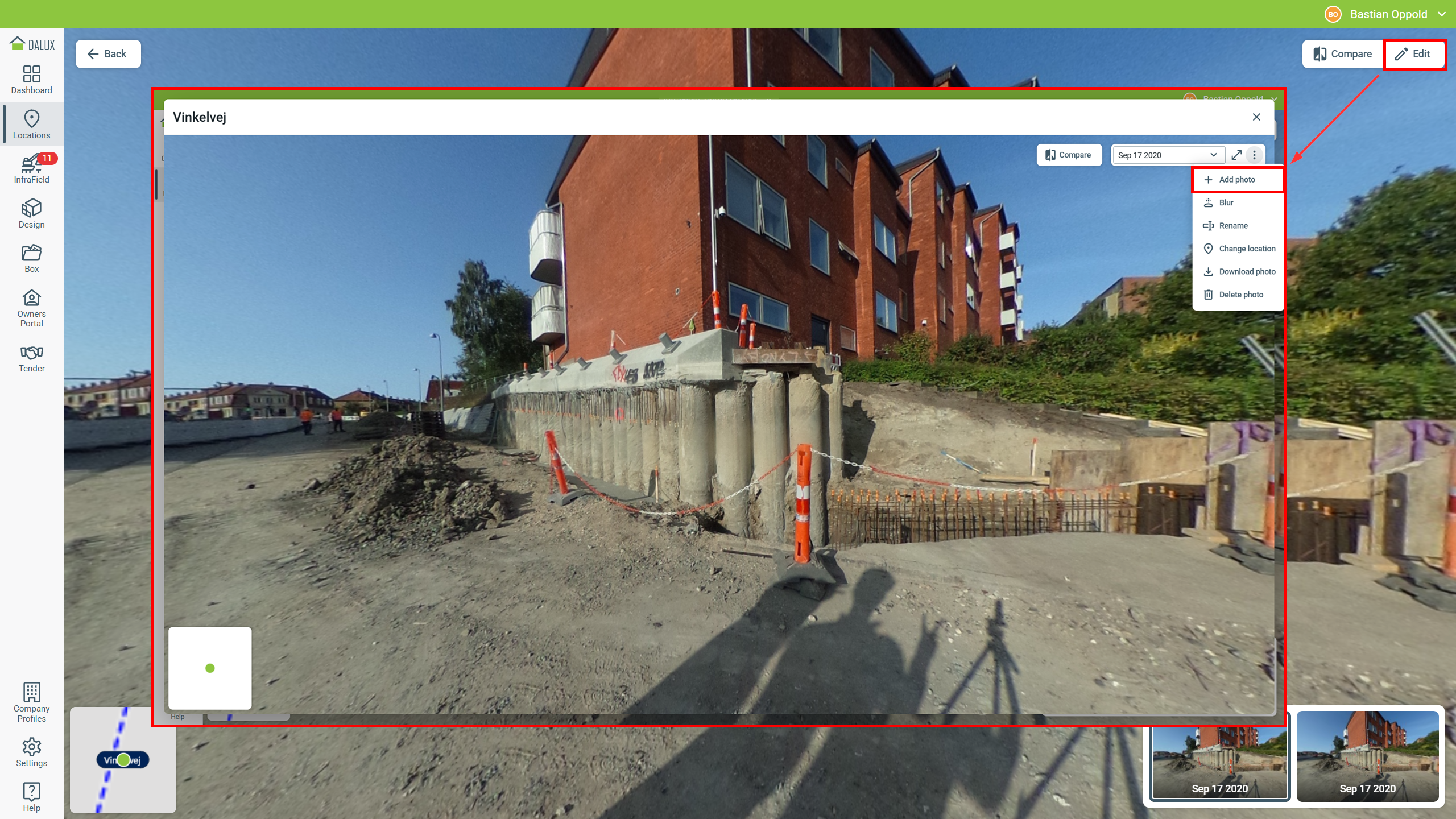

Puede añadir múltiples versiones a la misma imagen yendo a:

UbicacionesNavegue hasta la ubicación de la fotoHaga clic en la foto para abrirlaEditarAñadir foto

La foto cargada se guardará como una nueva versión, lo que le permitirá comparar imágenes 360 en el escritorio.

Carga múltiple de fotos con geolocalización

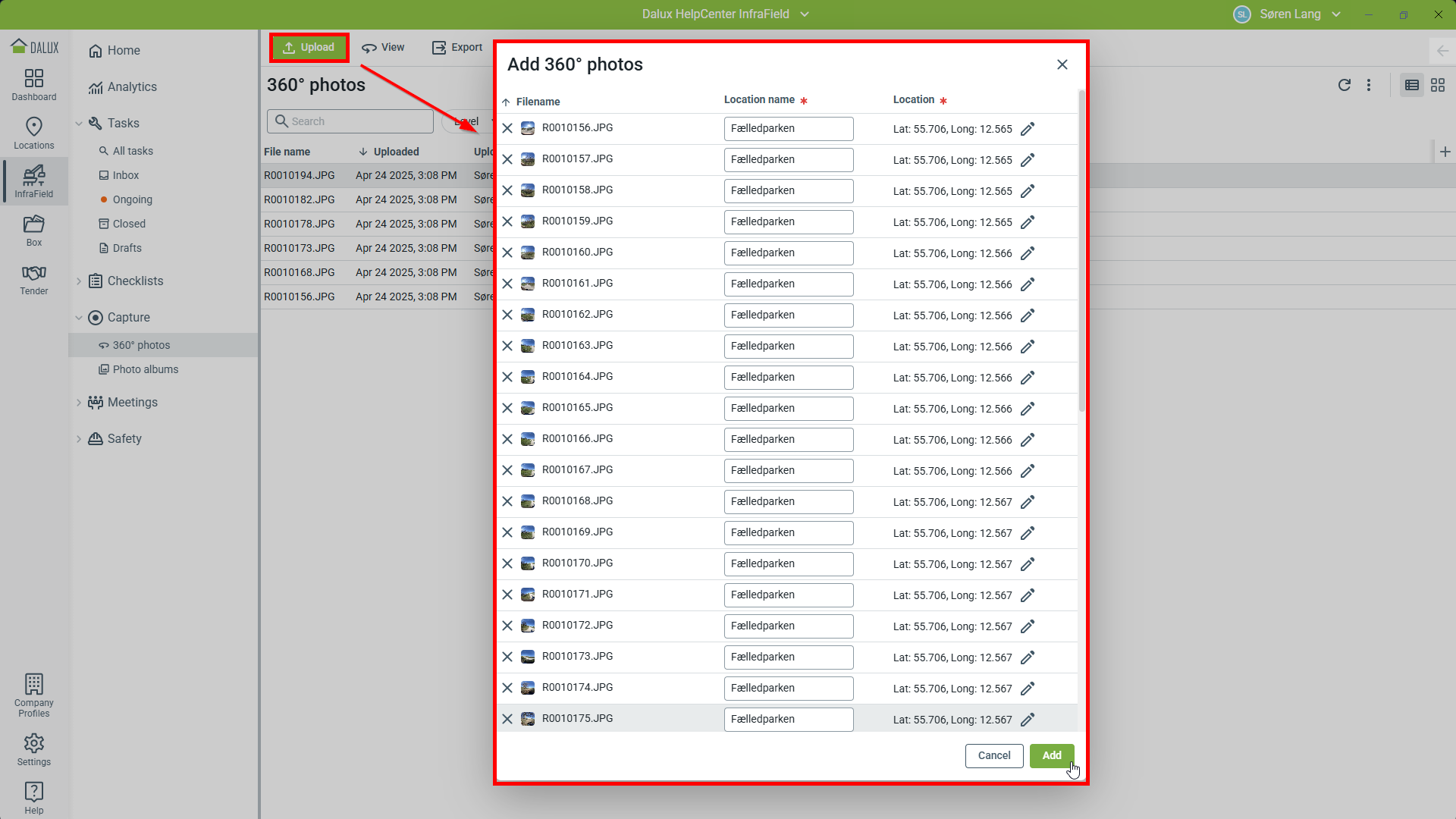

Puede cargar varias fotos a la vez y colocarlas manualmente o colocarlas automáticamente si contienen datos de georreferenciación. Esto se hace yendo a:

InfraFieldCapturaFotos 360Carga

Después de seleccionar todas las fotos desde su PC, puede añadir la ubicación de todas estas fotos en el nuevo cuadro de diálogo.

Si las fotos incluyen su geolocalización, el campo 'Ubicación' se completa automáticamente. Aún puede cambiar esto antes de cargarlas.

Cómo ver y editar Fotos 360 en el escritorio

Puede abrir Fotos 360 yendo a cualquiera de

InfraFieldCapturaFotos 360°Haga doble clic en una foto para abrirla

o

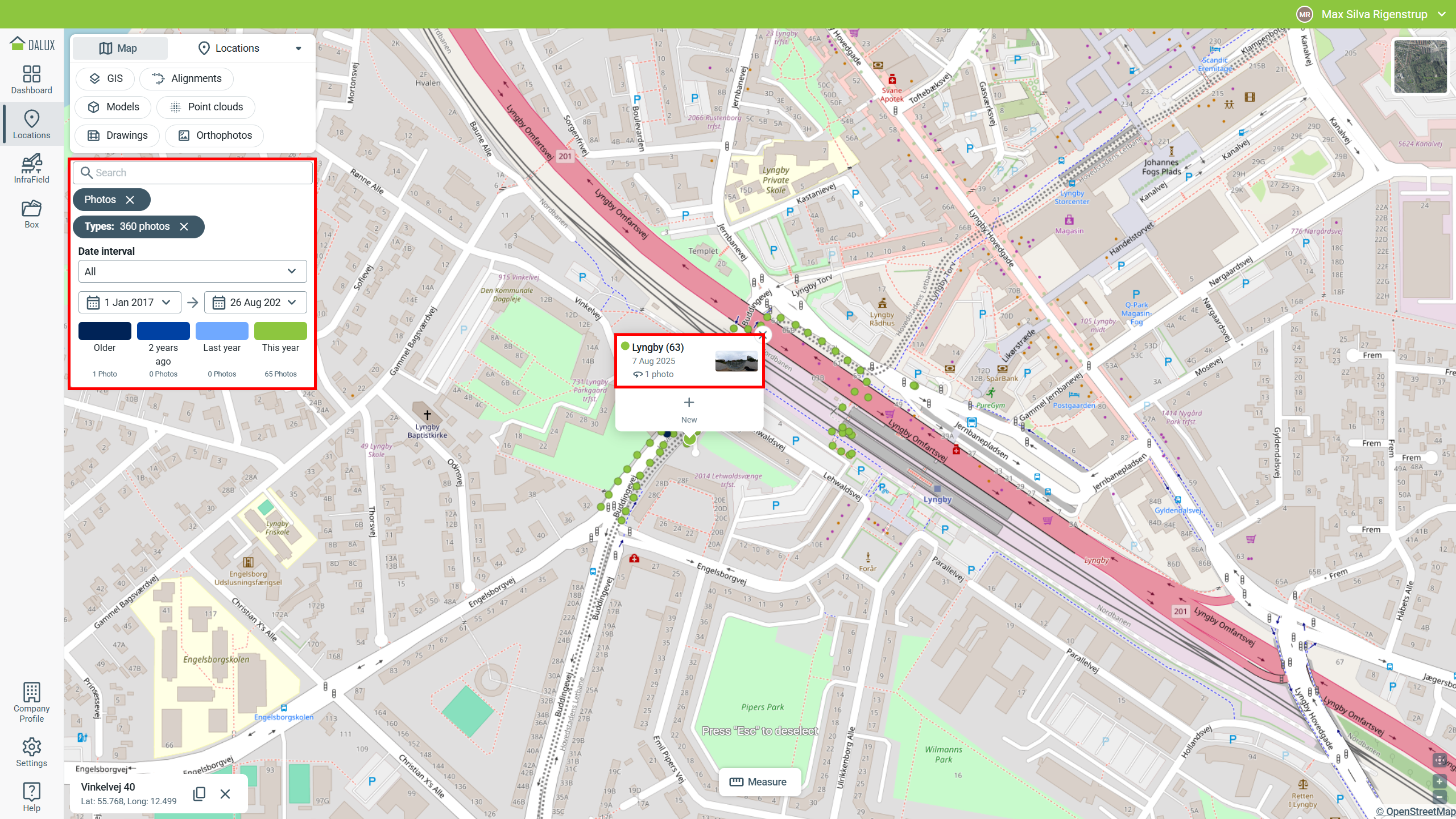

UbicacionesFiltrar por Fotos 360Navegue hasta la ubicación en el mapa o en los planosHaga clic en el punto de la fotoSeleccione la foto de la lista

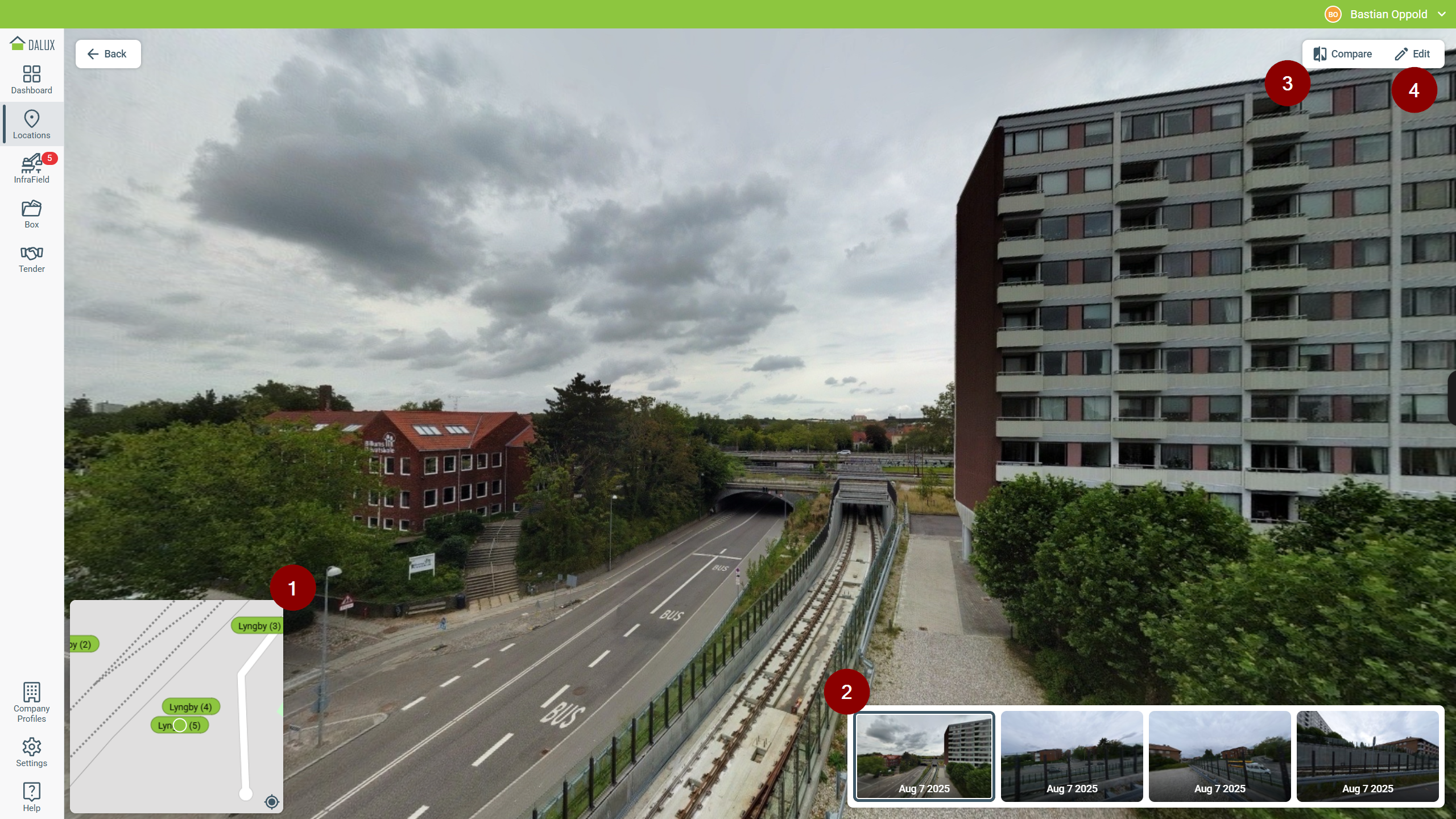

Modo de visualización

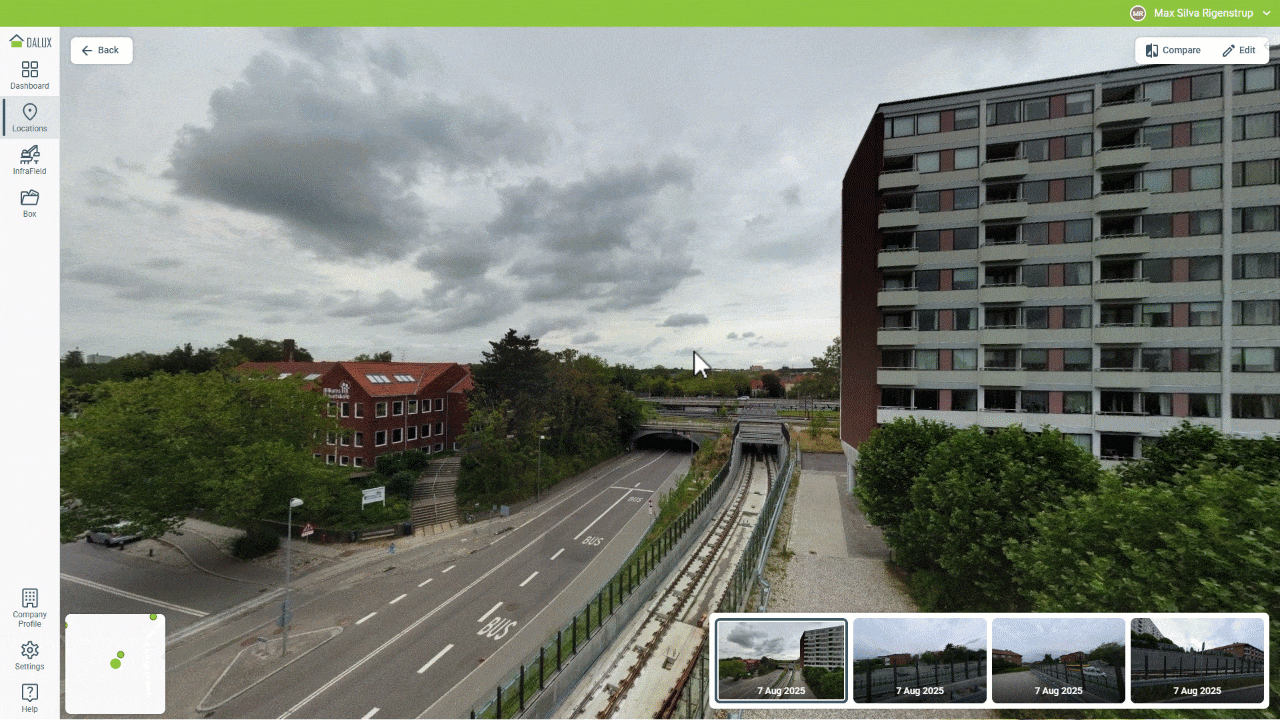

Al ver la Foto 360, puede mantener y arrastrar el botón izquierdo del ratón para rotar la imagen y usar la rueda del ratón para acercar o alejar.

1. En la parte inferior izquierda, verá un minimapa que le permite ver la ubicación en el mapa o el plano donde está colocada la foto.

2. Si la foto está colocada en el mapa o en un área, obtendrá una previsualización de las imágenes cercanas. Esto facilita encontrar mejores ángulos de ciertos objetos.

3. Comparar le permite comparar la foto abierta con otras versiones de esta imagen o con el modelo 3D. Leer más en la sección inferior.
4. Editar le llevará al modo de edición.

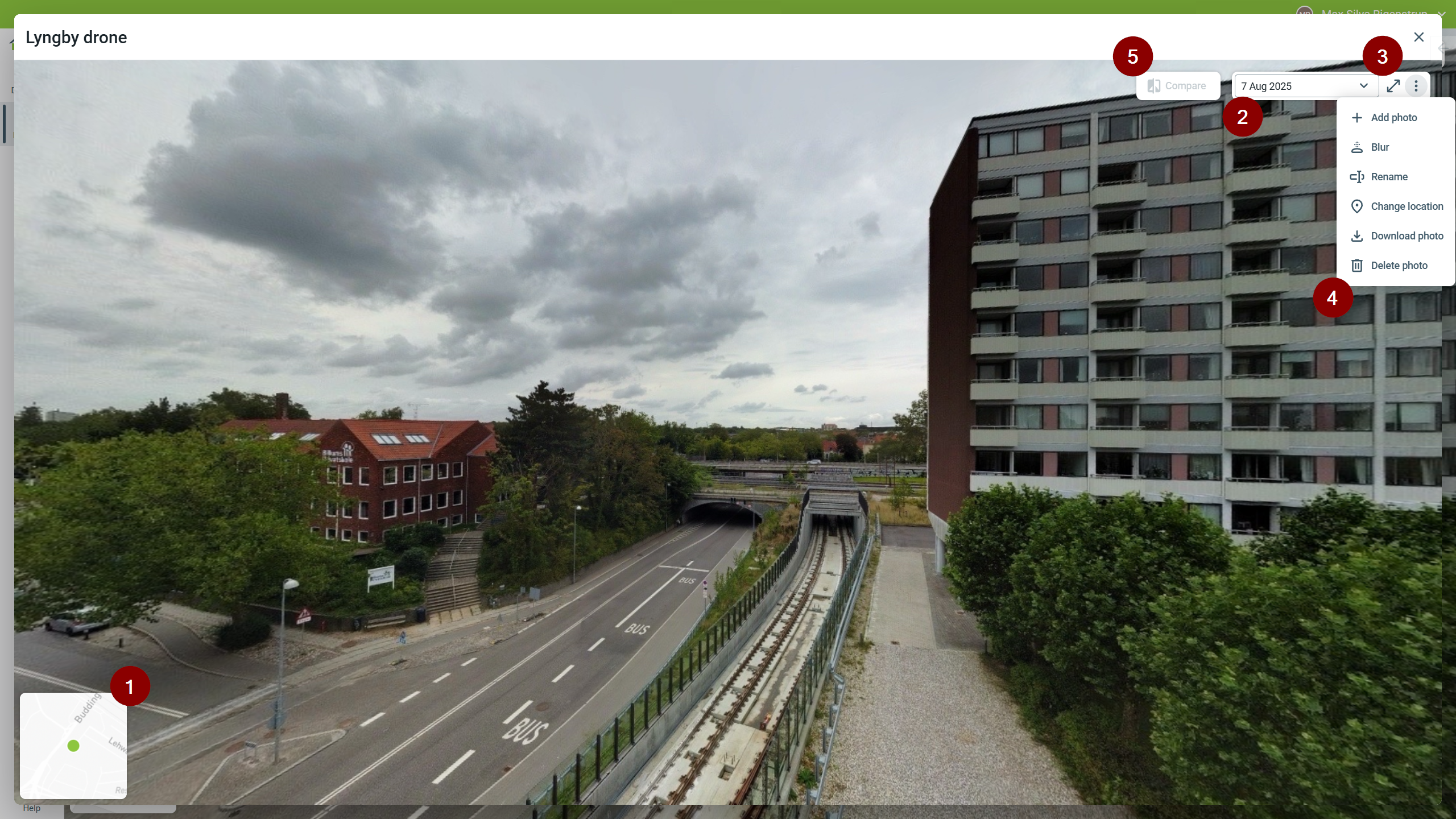

Modo de edición

1. El minimapa también está disponible en el modo de edición.

2.  Puede usar el selector de fecha para abrir una foto en la misma ubicación que fue tomada en una fecha diferente.

3. ocultará todos los elementos del menú para una experiencia en pantalla completa.

4. El menú le ofrece algunas funciones adicionales, como

   • Añadir foto: Cargue una nueva versión de esta foto, por ejemplo de una fecha diferente.
   • Desenfoque: Desenfoque manualmente partes sensibles de la foto.
   • Renombrar: Dé a la foto (y a sus versiones) un nuevo nombre.
   • Cambiar ubicación: Seleccione una nueva ubicación para la foto (y sus versiones).
   • Descargar foto: Descargue la foto en su unidad local.
   • Eliminar foto: Eliminar la foto seleccionada. Otras versiones de esta Ubicación seguirán estando disponibles.
5. Con Comparar, puede comparar la imagen con otras versiones de esta imagen o con el modelo 3D.

Comparar dos imágenes 360

Con la función Comparar, puede ver imágenes 360 de la misma inscripción una al lado de la otra. Con el selector de fecha, puede comparar fotos con versiones anteriores para rastrear cambios a lo largo del proyecto.

Verá una previsualización de las fotos con las que puede comparar.

Utilice los selectores de fecha para cambiar entre diferentes versiones y así poder rastrear los cambios a lo largo de la línea de tiempo del proyecto.

Por defecto, puede navegar por ambas imágenes de forma individual. Haga clic en el botón para bloquear ambas imágenes juntas, de modo que pueda moverlas simultáneamente.

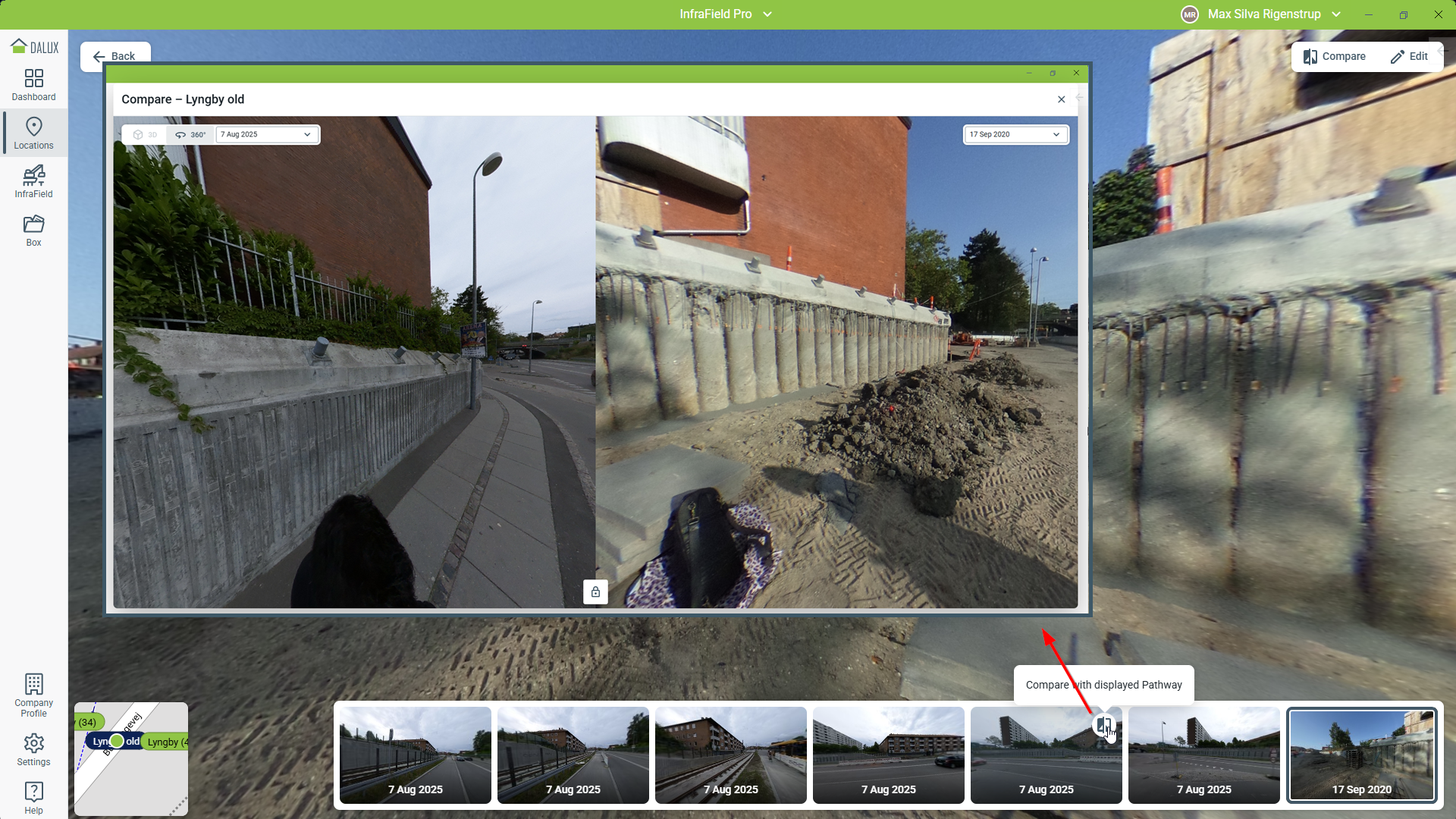

Alternativamente, también puede usar la función Comparar directamente desde el panel de previsualización. El botón aparece cuando coloca el cursor del ratón sobre una miniatura.

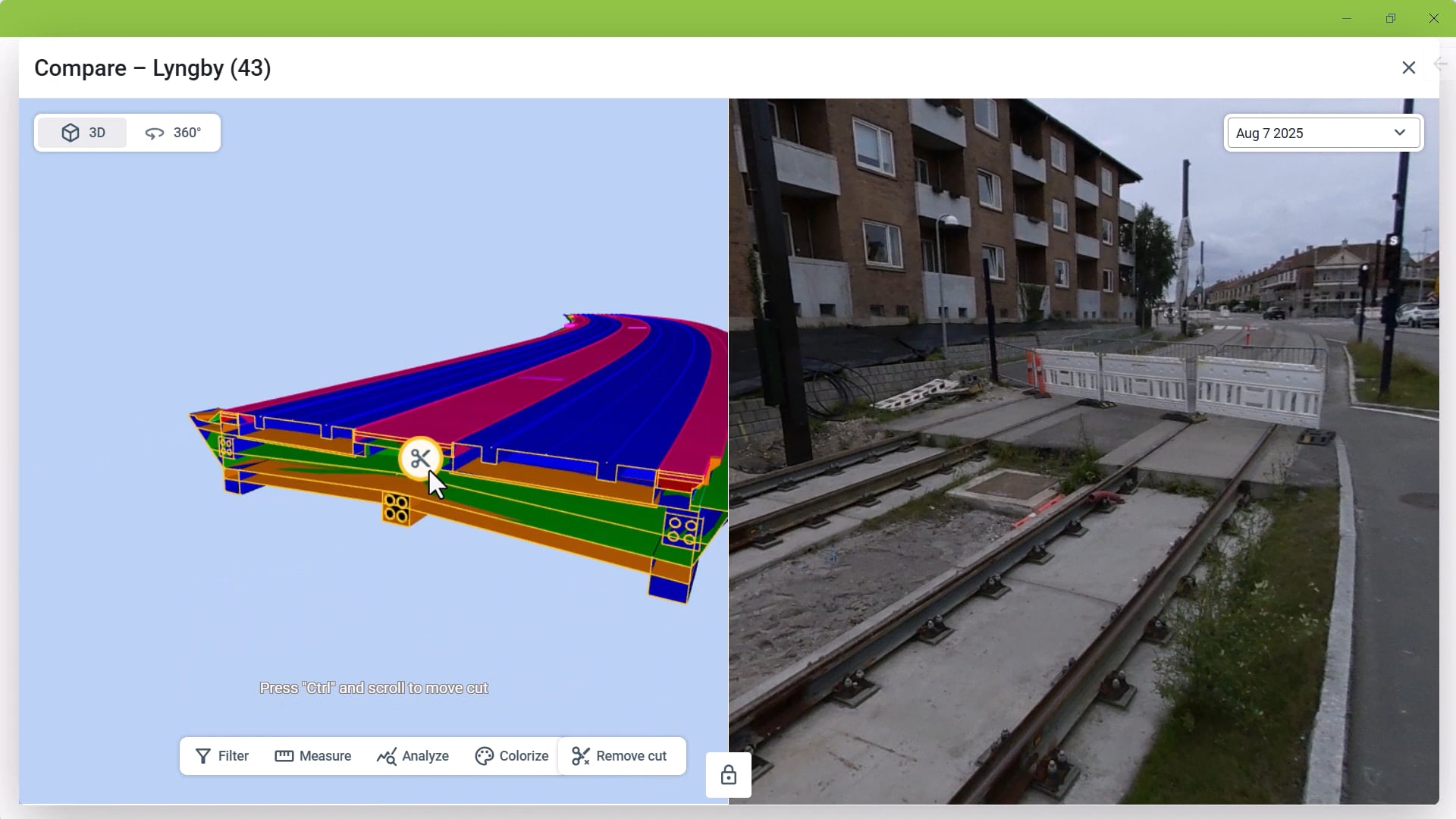

Comparar imágenes 360 con BIM

Si la foto está colocada en una Estructura, tiene la opción de compararla con el modelo 3D.

Si la foto está colocada en el mapa o en un área, tiene la opción de compararla con imágenes colocadas en las cercanías o con un modelo 3D cercano.

Con el modo de comparación abierto, haga clic en 3D.

Al igual que al comparar dos Fotos 360, la vista puede sincronizarse y bloquearse. En la vista 3D dispone de muchas de las mismas opciones que en Ubicaciones, como crear cortes, medidas y filtros.
