Dalux InfraField le permite ver y gestionar datos SIG y archivos LandXML directamente en los mapas del proyecto.
Esto integra Design, topografía y coordenadas del mundo real en una sola vista, ayudando a los equipos a navegar y anotar proyectos de infraestructura.
Para obtener una visión general de los formatos de datos compatibles, lea este artículo: Formatos de datos compatibles en InfraField
Derechos de usuario
Para crear, eliminar o modificar datos SIG, debe tener el perfil de Administrador de proyecto o formar parte de un grupo de usuario personalizado con permiso para ver y editar áreas, edificios y ubicaciones.
GIS y LandXML
Asegúrese de que el sistema de coordenadas esté configurado antes de cargar archivos, ya que todos los archivos cargados se posicionarán automáticamente y no podrán ajustarse manualmente. Puede leer más en este artículo: Cómo configurar sistemas de coordenadas

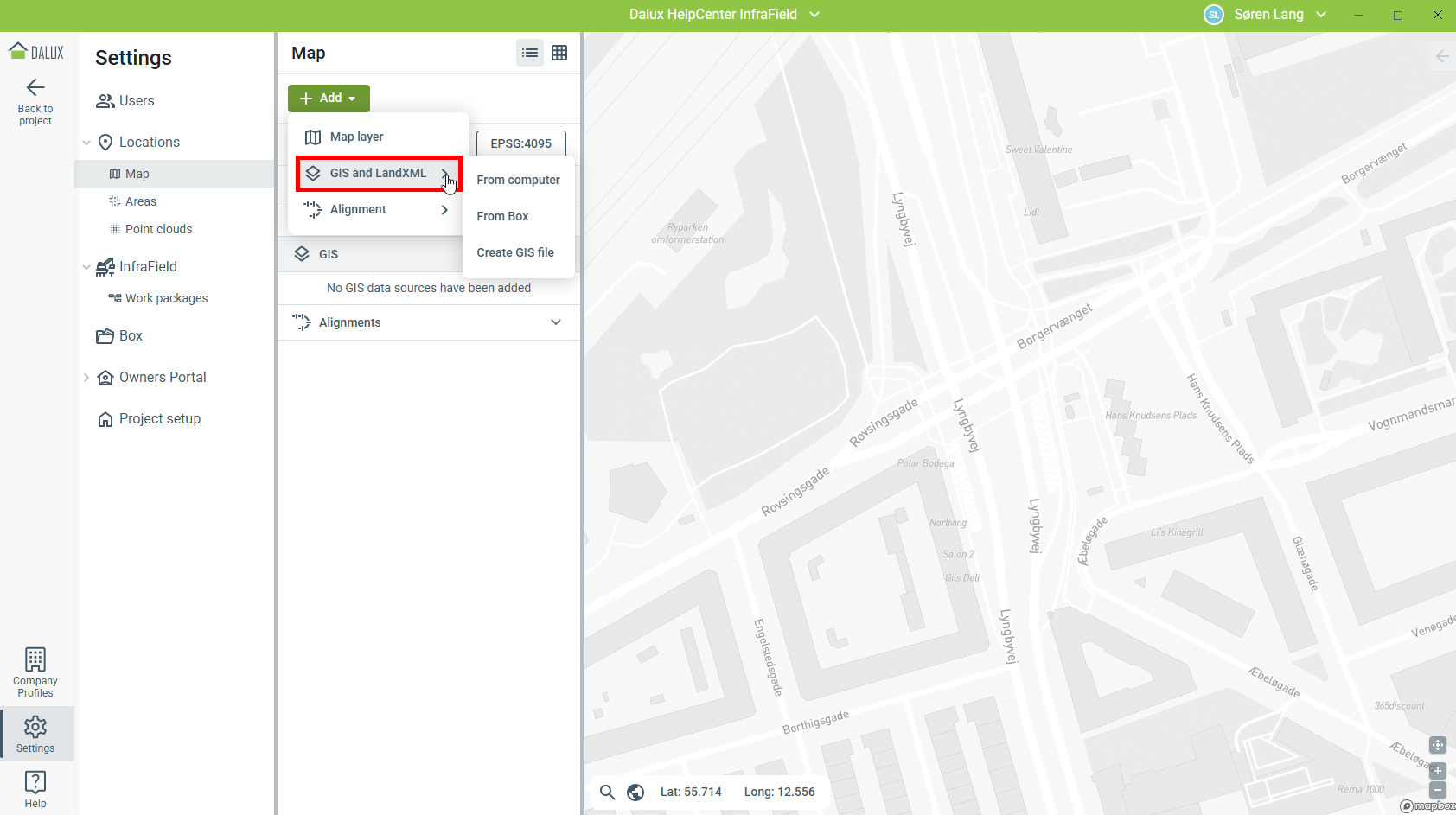

Para cargar archivos SIG o LandXML en el proyecto, vaya a
Ajustes
Ubicaciones
Mapa
Añadir
GIS y LandXML
Puede añadir datos SIG desde su ordenador, desde Box o creando datos SIG directamente en InfraField.
Los formatos compatibles son: GML, KML, KMZ, LandXML y SHP (comprimido).
Cargar desde el ordenador o Box
Al cargar archivos desde Box en un proyecto con múltiples áreas de archivos, solo los archivos aprobados en el área de Archivos publicados serán visibles para los usuarios finales en Ubicaciones. Esto también se aplica cuando se carga un archivo desde su ordenador y posteriormente se añade a Box.

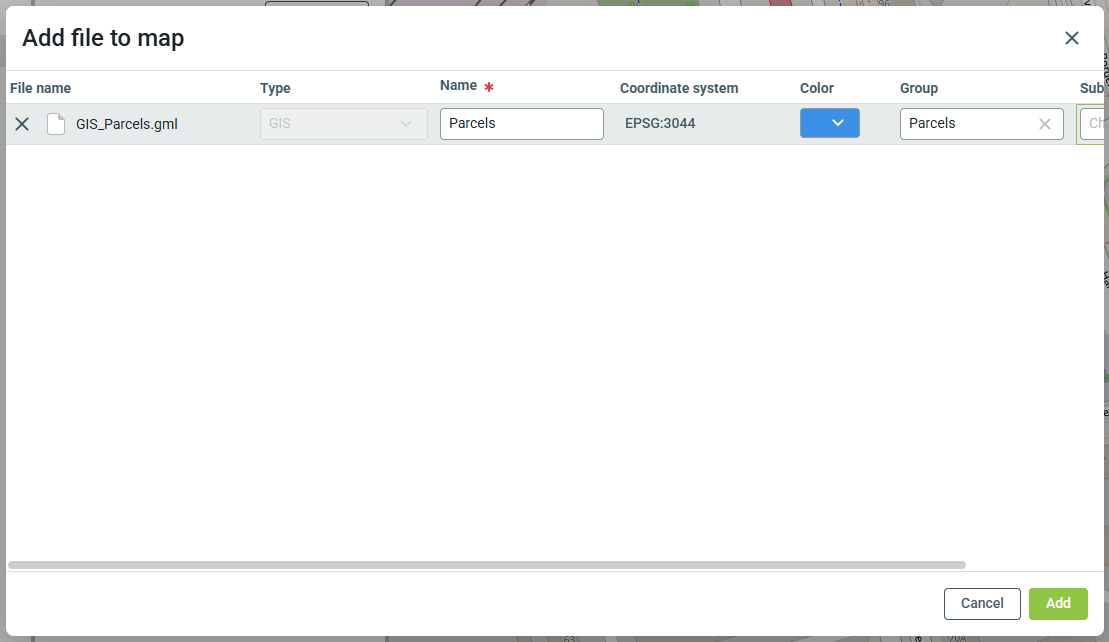

Al añadir SIG, debe completar la información sobre el archivo.
Nombre: El nombre que se muestra en Ubicaciones.
Sistema de coordenadas: Si el archivo contiene un sistema de coordenadas, se mostrará aquí. Si no se muestra ningún sistema de coordenadas, el archivo usará el predeterminado del proyecto.
Nota
No cambie este valor; si el sistema de coordenadas es diferente del utilizado en el proyecto, Dalux convertirá las coordenadas al cargar el archivo.
Color: Esto establecerá el color predeterminado para los datos SIG.
Grupo: Se utiliza para categorizar el SIG en carpetas dentro del módulo Ubicaciones.
Subgrupo: Se utiliza para categorizar el SIG en subcarpetas dentro del módulo Ubicaciones.
Los archivos deben procesarse antes de que los datos se muestren al usuario final en Ubicaciones.

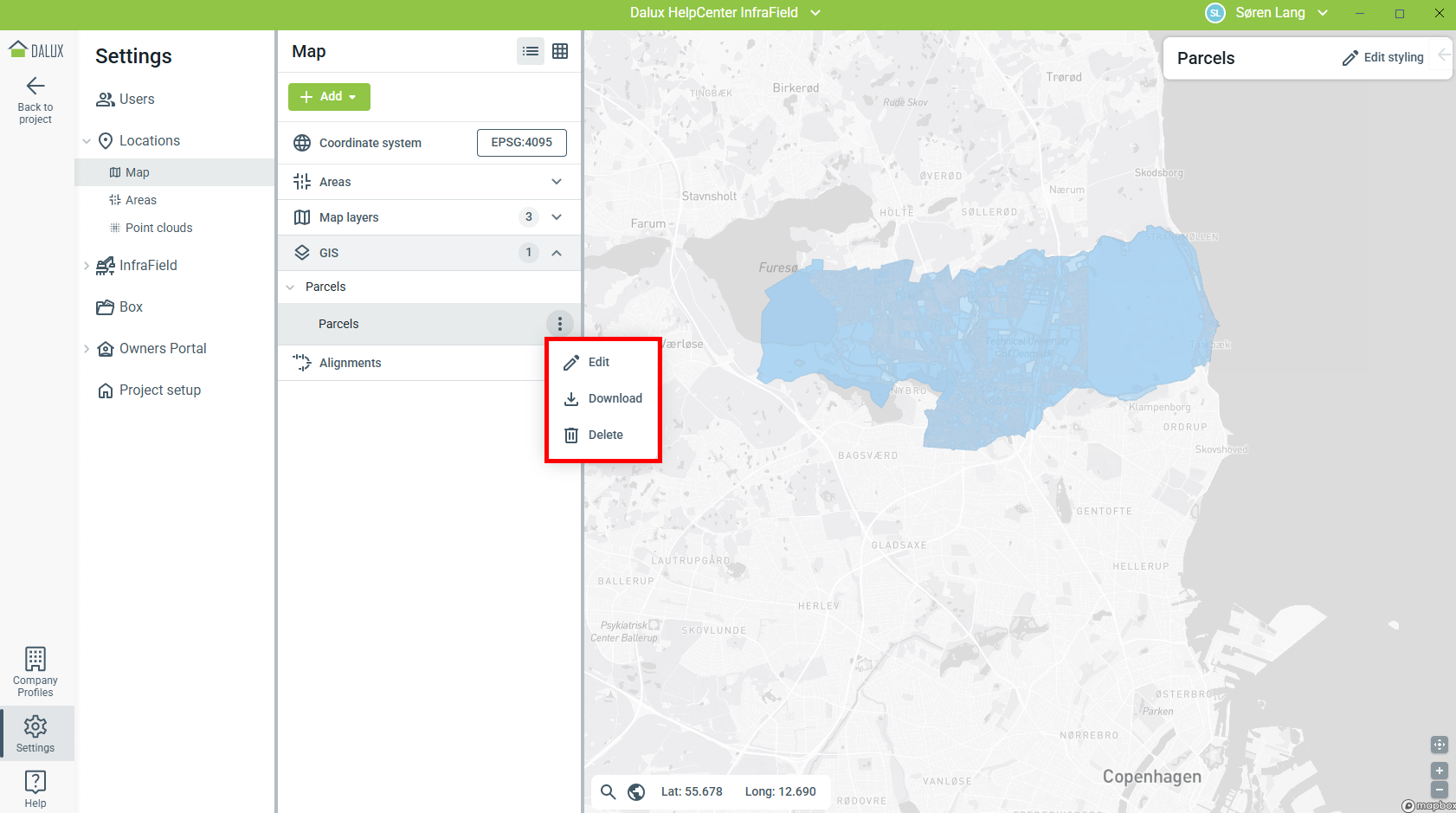

Haga clic en
Editar
Descargar o
Eliminar el archivo.
Eliminar el archivo sin cargarlo en Box lo eliminará de forma permanente del proyecto y no podrá recuperarse. Asegúrese de descargar cualquier dato necesario antes de proceder con la eliminación.
Crear datos SIG

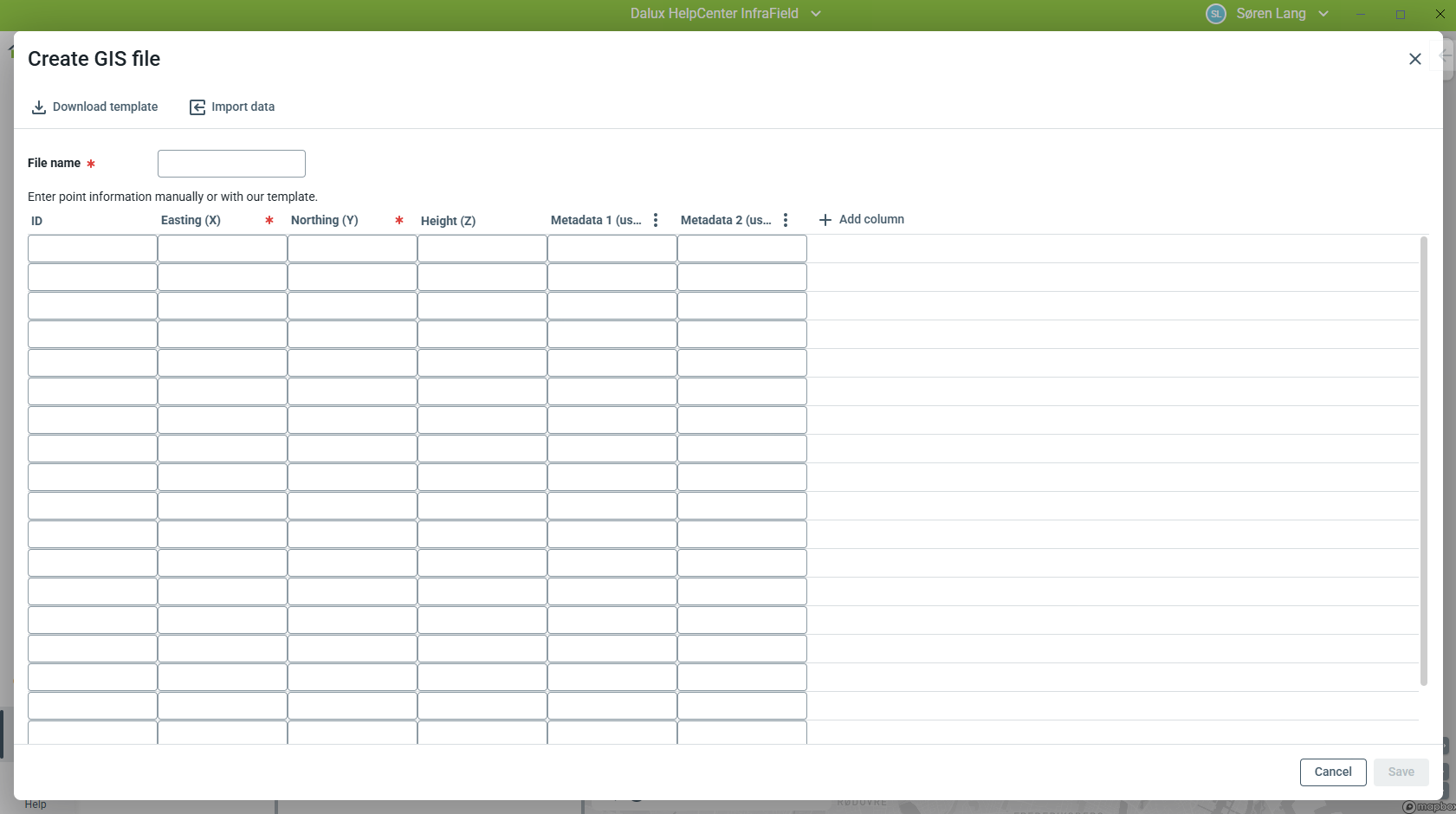

Esta opción le permite generar datos SIG a partir de un archivo de texto o CSV.
Puede ingresar los datos directamente en la ventana o descargar la plantilla localmente, completarla con información e importar los datos.
Esto le permite crear datos de puntos directamente en Dalux que se tratan como todos los demás archivos SIG.
Actualmente solo se admiten puntos.
Activado por defecto

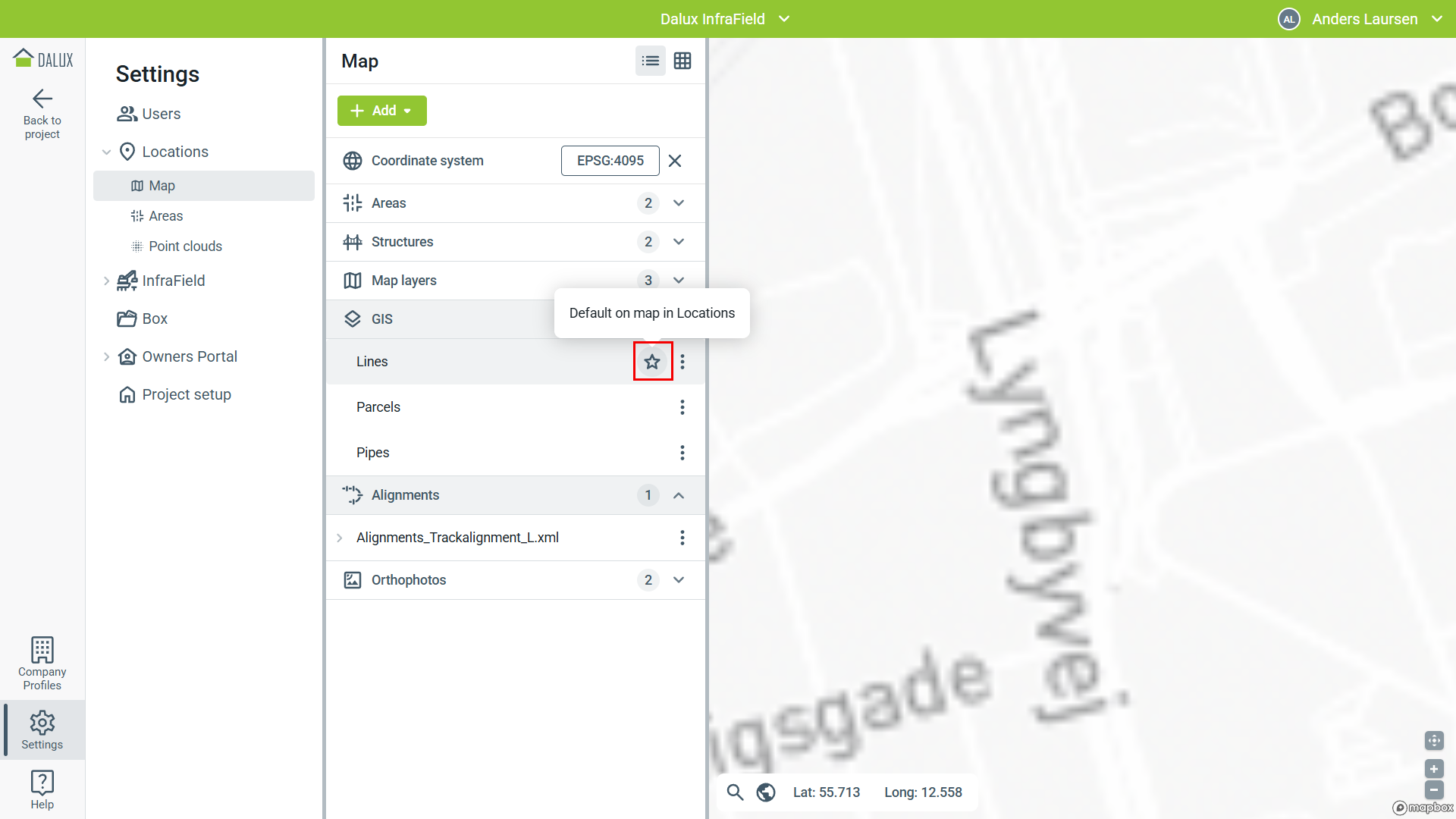

Un archivo SIG o LandXML puede configurarse como visible para todos los usuarios por defecto.
Seleccione la estrella junto al nombre del archivo para habilitar esto, y los datos se mostrarán automáticamente cuando los usuarios abran la vista de mapa.
Estilo de SIG

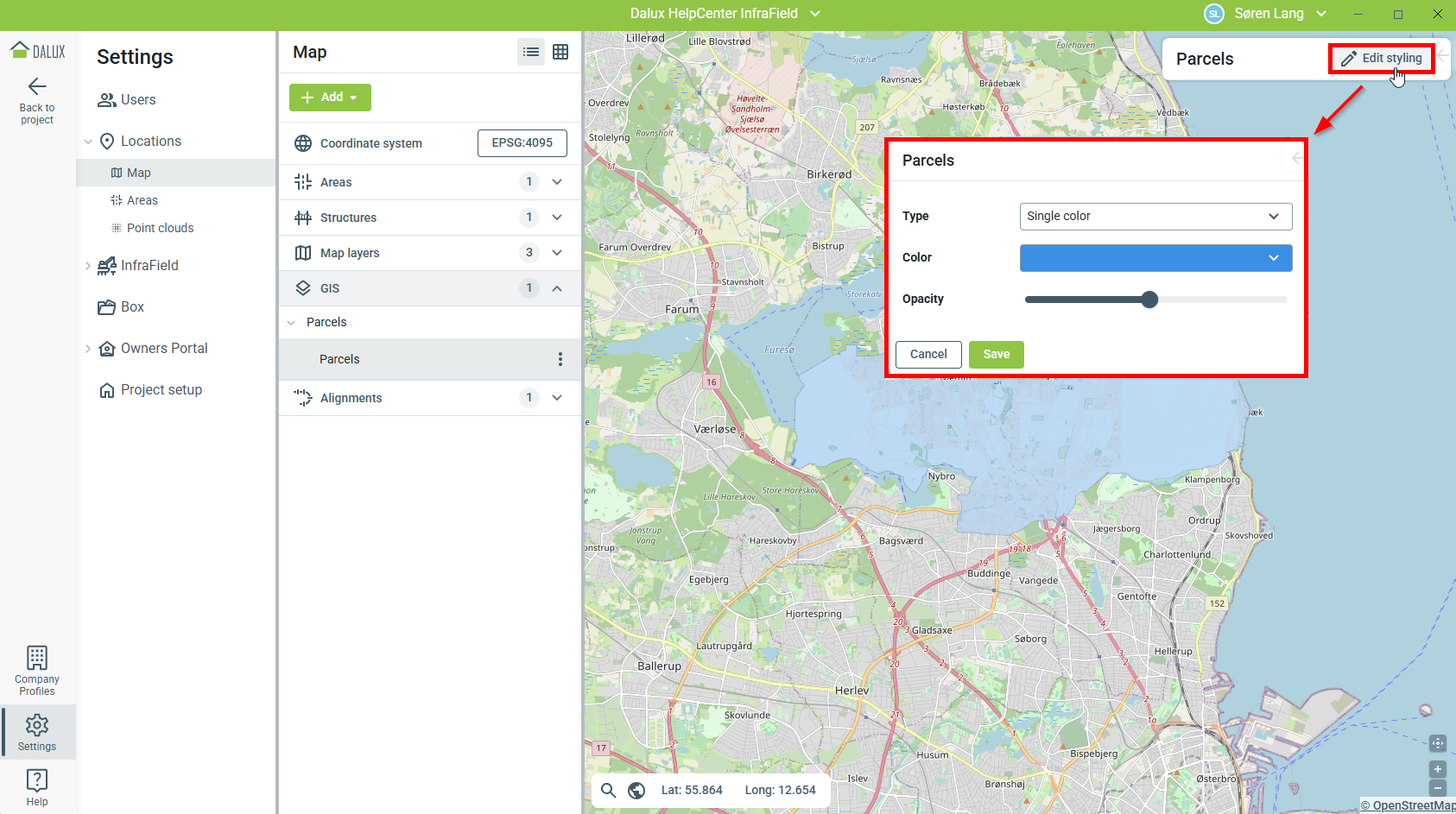

Después de añadir un archivo SIG, puede ajustar su estilo y apariencia para los usuarios finales.
Al dar estilo a los elementos SIG, puede seleccionar líneas, puntos o polígonos, dependiendo de los tipos de geometría presentes en el archivo SIG.
Tenga en cuenta que cualquier estilo solo afectará al archivo actualmente seleccionado.
Las Líneas se pueden estilizar por color, tipo de línea y ancho, todo lo cual puede variar según el tipo seleccionado (ver más abajo). La opacidad se aplica de forma uniforme en todas las líneas, independientemente del tipo.
Los Puntos se pueden estilizar por color, símbolo y tamaño, que también pueden variar según el tipo.
La opacidad se aplica de forma consistente a todos los puntos, independientemente del tipo.
Las etiquetas pueden mostrarse opcionalmente según una propiedad seleccionada.
Los Polígonos se pueden estilizar por color, que puede variar según el tipo.
La opacidad se aplica de forma uniforme en todos los polígonos, independientemente del tipo.
Tipo
Puede seleccionar uno de tres tipos: Color único, Categorizado o Graduado, que determinarán cómo mostrar los datos a los usuarios.
La opacidad y las etiquetas no se ven afectadas por esta selección y se aplicarán de forma consistente.

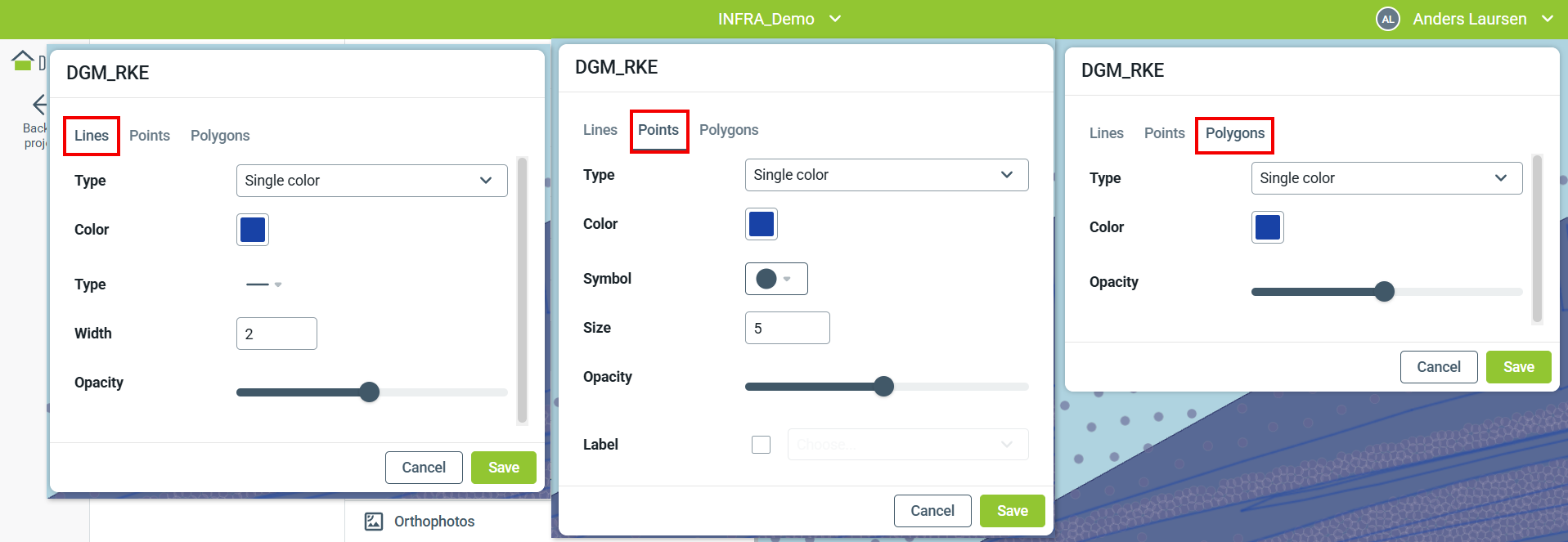

Color único:
Todos los elementos comparten la misma apariencia.

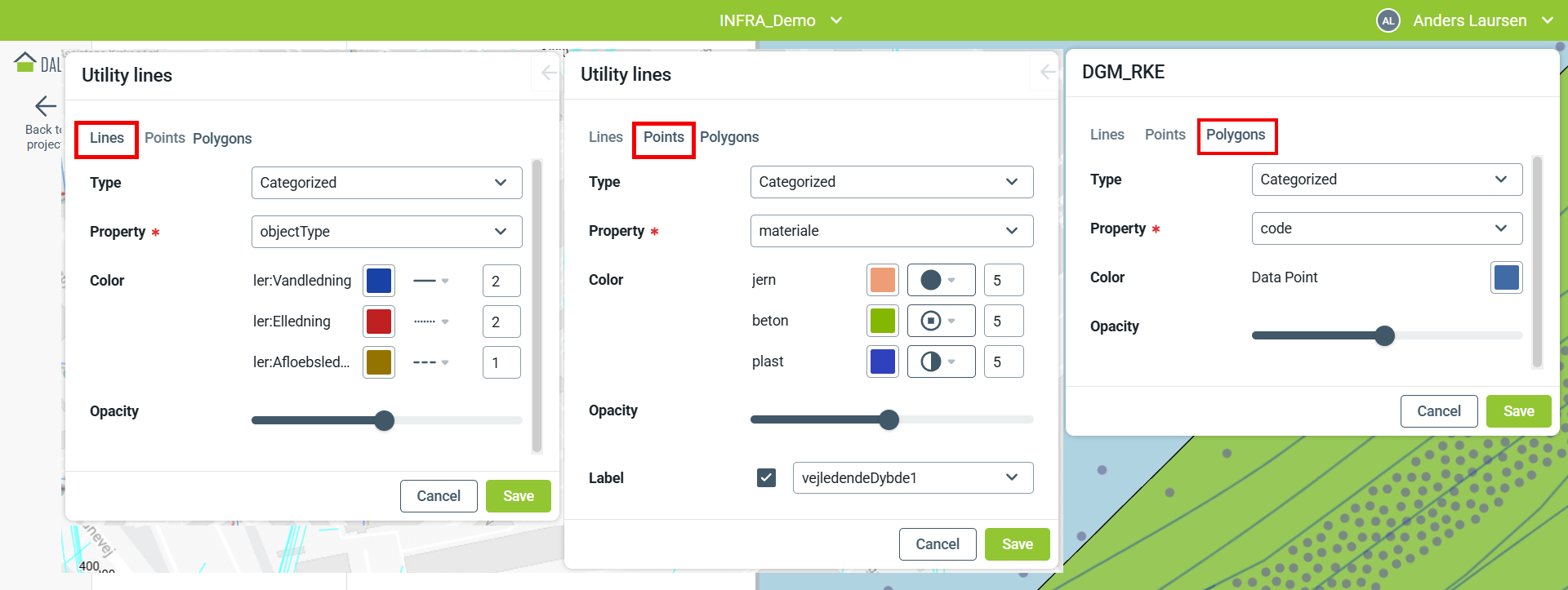

Categorizado
La apariencia de los elementos se basa en un valor de propiedad del archivo SIG. Cada propiedad puede tener su propio color, tipo/símbolo y grosor/tamaño.

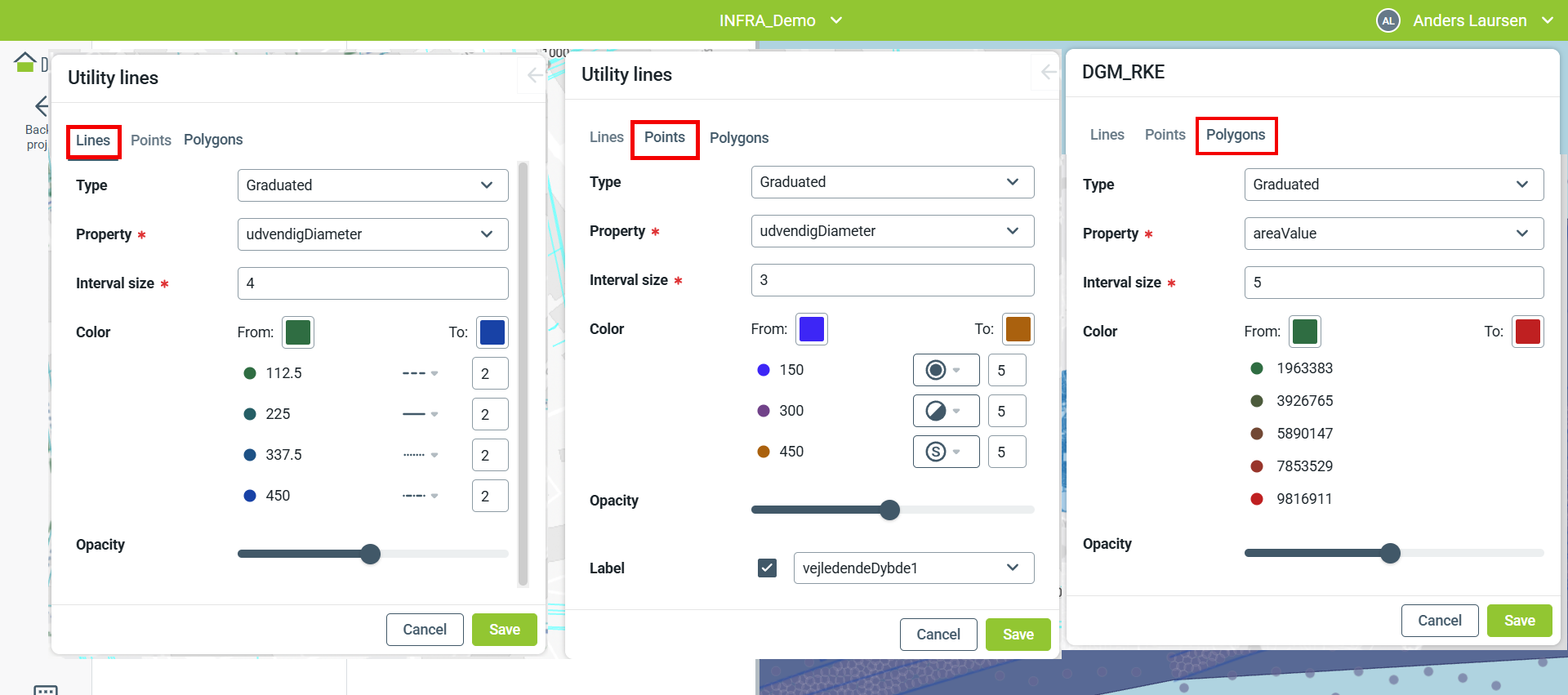

Graduado
La apariencia de los elementos se basa en un valor de propiedad del archivo SIG dentro de un intervalo personalizado.
El 'Tamaño del intervalo' determina el número de categorías y el rango de valores.
El color 'Desde' se aplica al valor más bajo, y el color 'Hasta' al más alto.
Los colores de los intervalos intermedios forman un degradado, con cada intervalo teniendo su propio tipo/símbolo y grosor/tamaño.
Leer más
Si desea aprender más sobre el uso de el mapa en InfraField, lea estos artículos:
