Cómo configurar Alineaciones en InfraField

Las Alineaciones son una parte esencial de los proyectos de infraestructura lineal, como ferrocarriles o carreteras.

En Dalux, pueden utilizarse para añadir la estación, crear secciones de zona alineadas, calcular Quantities y mucho más.

Las Alineaciones se pueden cargar como un archivo LandXML o como parte de un archivo IFC.

Puede leer más sobre los formatos compatibles en este artículo: Formatos de datos compatibles en InfraField

Cargar archivos de alineación

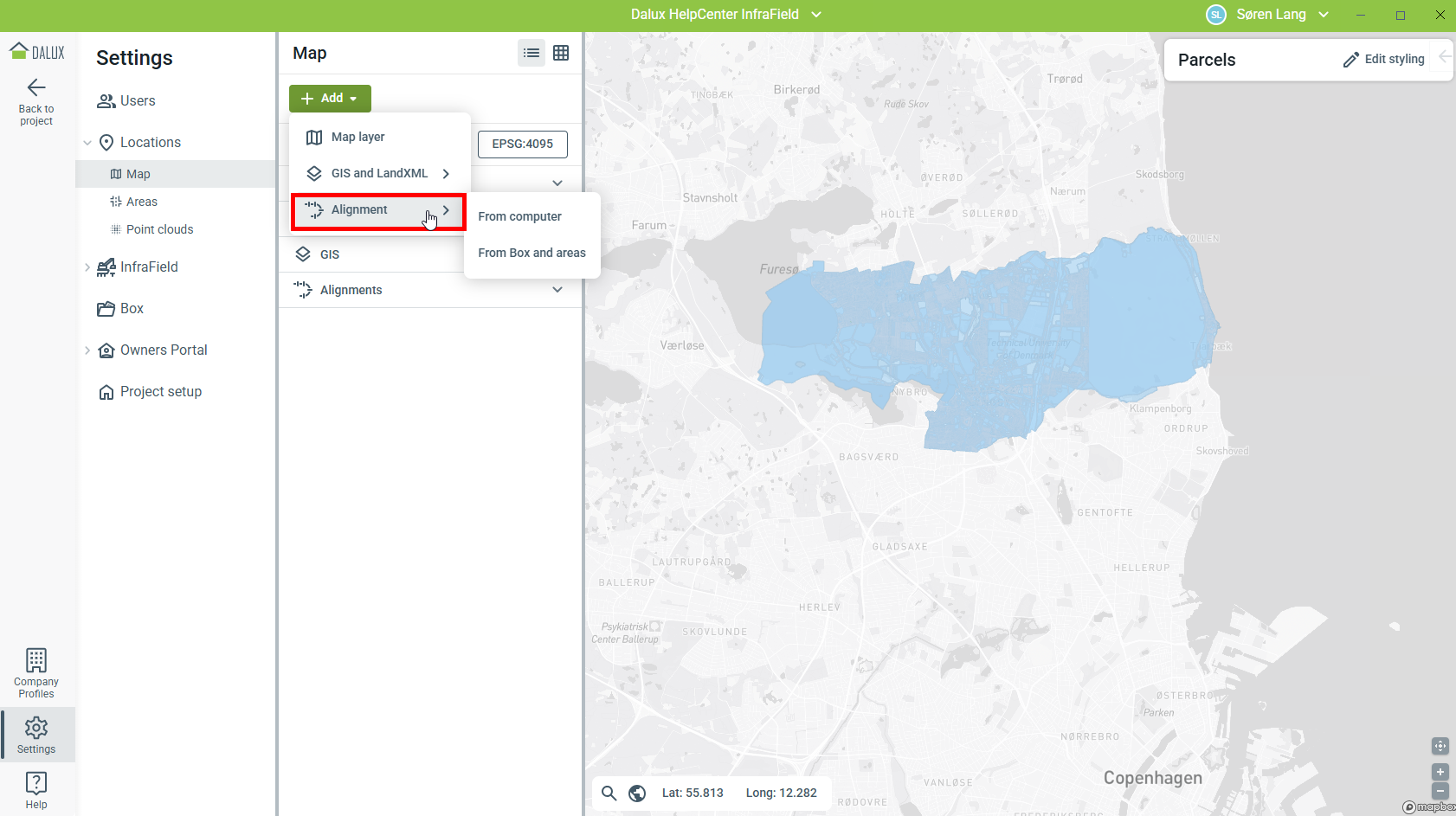

Para añadir un nuevo archivo de alineación a Ubicaciones, vaya a:

Ajustes Ubicaciones Mapa Añadir Alineaciones.

Seleccione un archivo de una carpeta en Dalux Box o elija cargar un archivo de alineación desde su ordenador.

Las Alineaciones también se pueden añadir desde archivos IFC que se han añadido a áreas, si contienen datos de alineación. Estos archivos IFC se mostrarán junto con los archivos de Dalux Box, facilitando la selección de todos los archivos relevantes a la vez.

Si los archivos de alineación o los archivos IFC tienen múltiples alineaciones, todas se pueden importar de una vez.

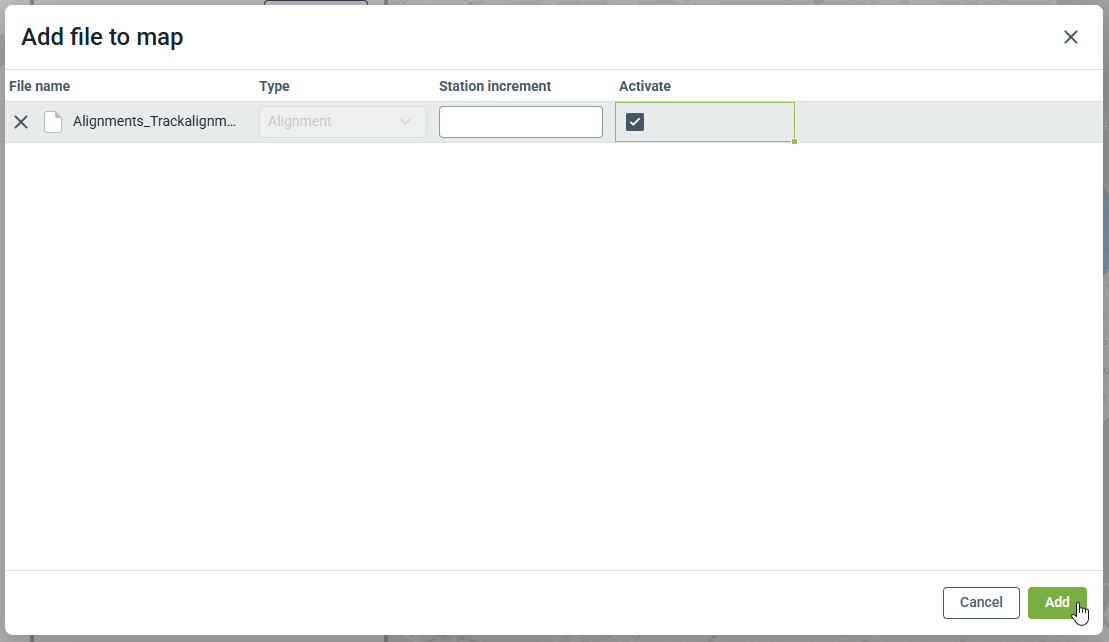

Incrementos de estación: Según la geometría de la alineación, puede añadir incrementos para anotar la alineación en el mapa y en la vista 3D. Esto mejora la navegación y le permite crear secciones transversales con mayor facilidad.

Introduzca los incrementos deseados como un número (mínimo 5), y Dalux crea estos incrementos en metros.

Activar: Marque esta casilla para activar estas Alineaciones y hacerlas visibles en Ubicaciones.

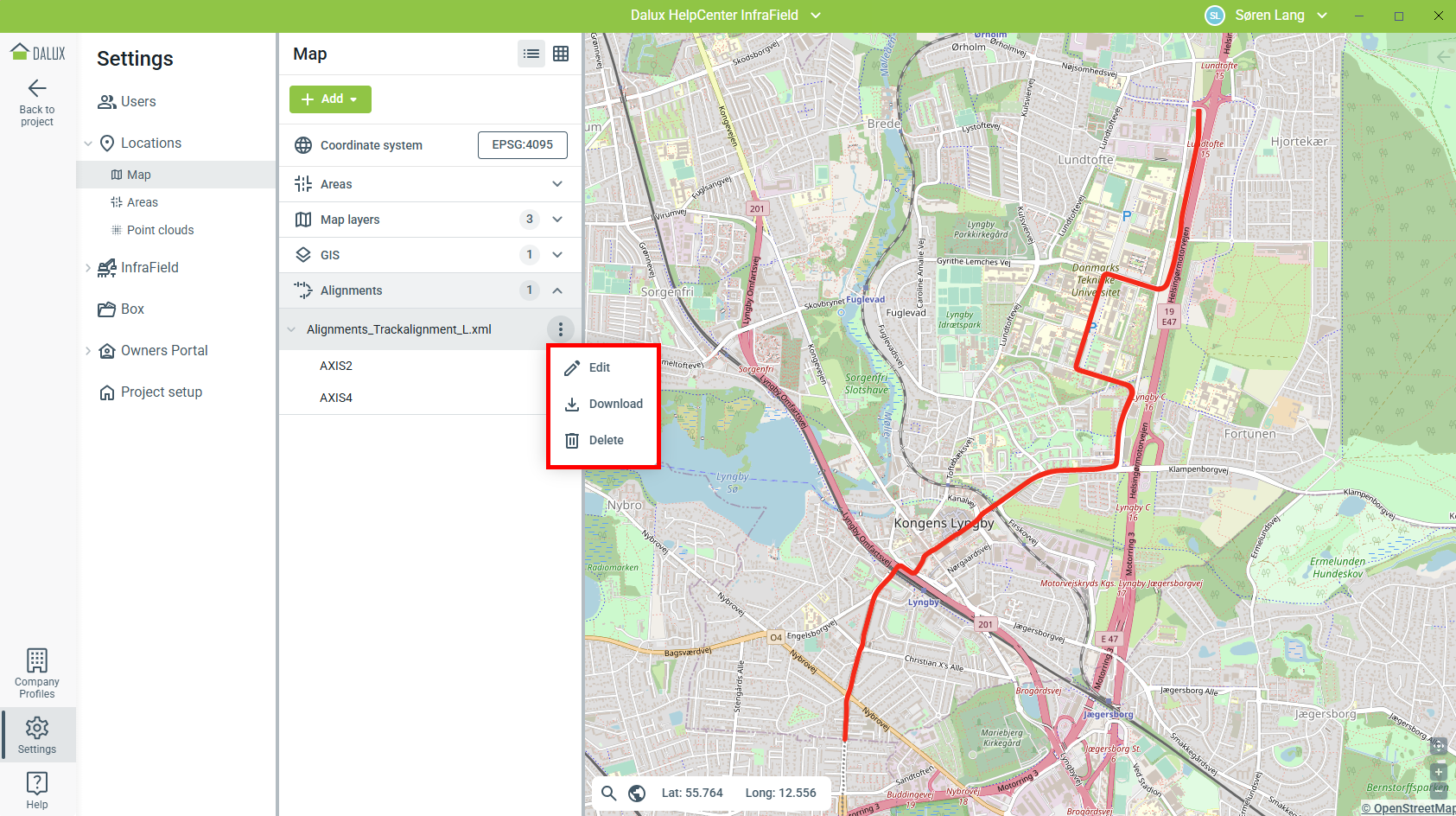

Los archivos se muestran en los Ajustes de Mapa, y cada alineación del archivo se muestra a continuación.

Utilice el icono para Editar, Descargar, o Eliminar el archivo.

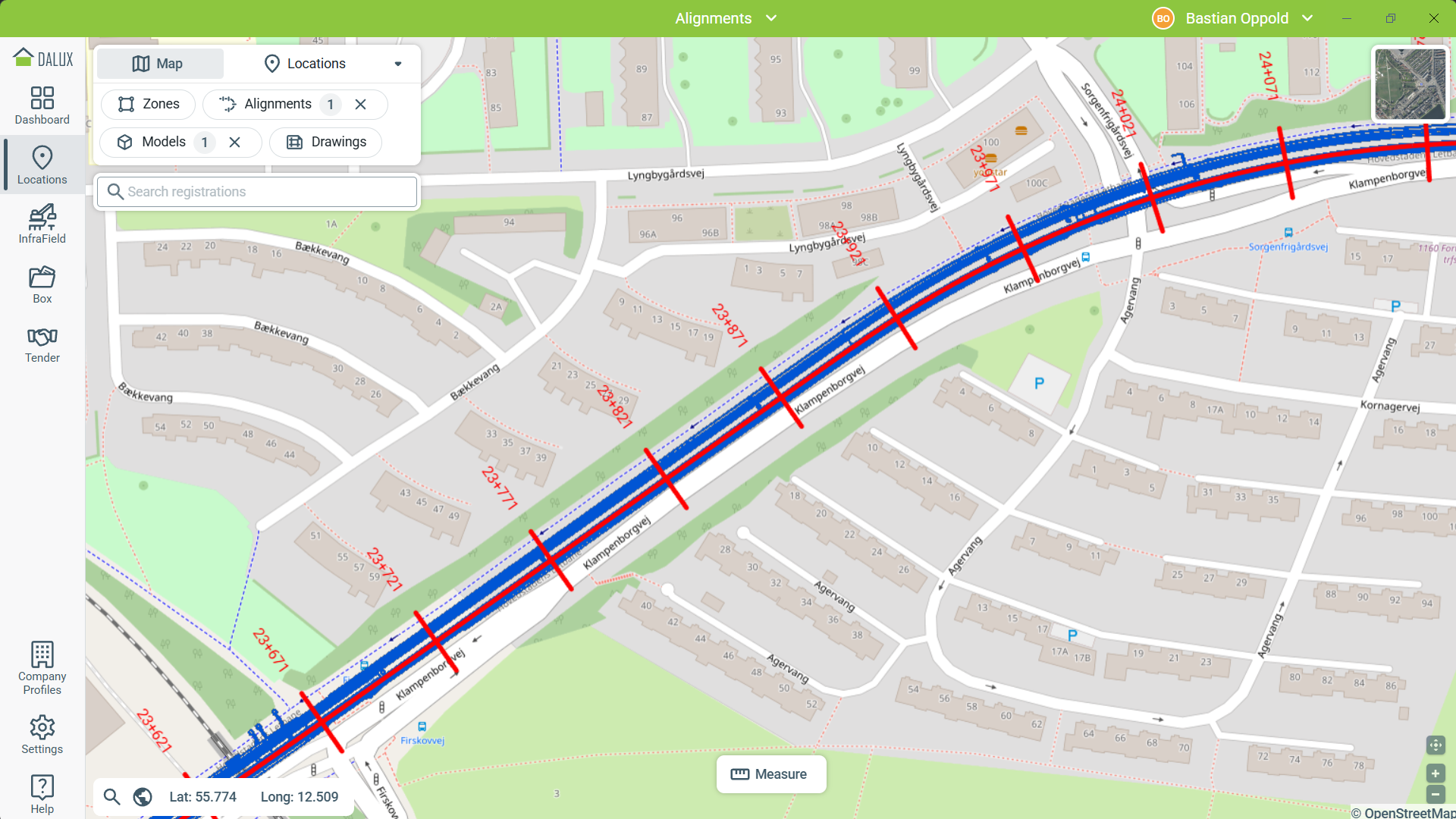

Después de haber cargado correctamente las alineaciones en sus Ubicaciones, estarán disponibles para los usuarios para navegar y crear secciones transversales, y puede usarlas para crear zonas o calcular Quantities.
