Cómo configurar Áreas y Estructuras

En este artículo, aprenderá cómo configurar Áreas y Estructuras en InfraField.

Los proyectos de infraestructura a gran escala suelen consistir en corredores lineales, como carreteras o alineaciones ferroviarias, combinados con estructuras fijas ubicadas a lo largo del corredor, como estaciones, edificios técnicos, puentes o pozos de acceso.

Aunque estos elementos pueden contener tipos de datos similares (modelos, terreno y planos), están estructurados y se navegan de manera diferente en Dalux InfraField.

Los elementos lineales deben configurarse como Áreas, mientras que los elementos tipo edificio o las estructuras fijas deben configurarse como Estructuras. Este artículo explica las diferencias y cómo configurarlos correctamente.

Áreas

Las Áreas se utilizan para organizar proyectos de infraestructura lineal. Un Área representa una extensión geográfica continua, como una carretera o una alineación ferroviaria.

Áreas:

• No crear contadores
• Pueden abarcar hasta 50 km
• Admiten modelos de terreno, modelos de Design y planos mapeados
• Pueden segmentarse utilizando alineaciones

Las Áreas se muestran en la vista de mapa cuando se ha cargado al menos un archivo BIM con coordenadas.

Puede leer más sobre formatos compatibles en este artículo: Formatos de datos compatibles en InfraField.

Crear una nueva Área

Para crear una nueva área, ve a:

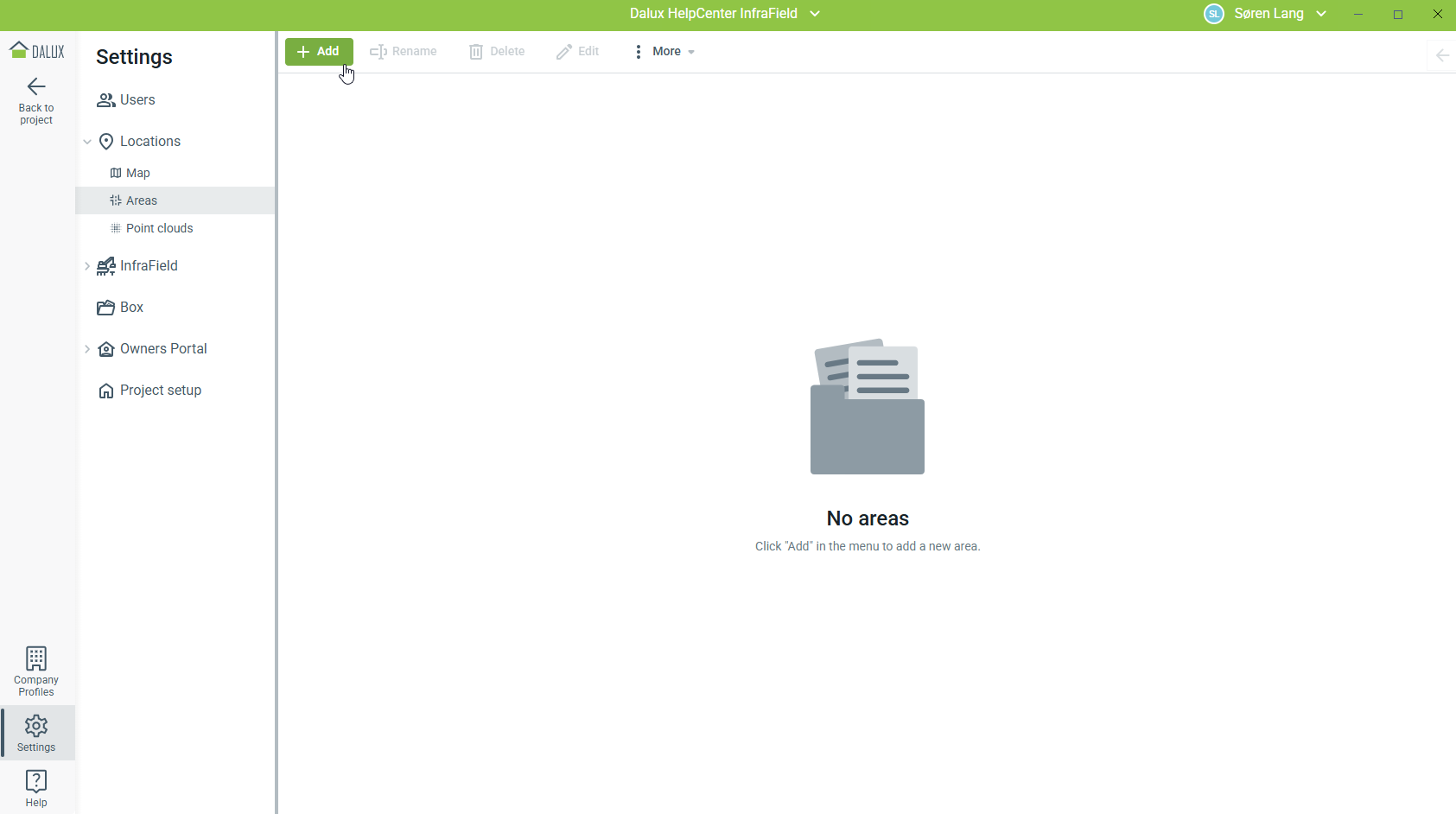

Ajustes Ubicaciones ÁreasAñadirIntroduzca un nombre'Añadir área'

A continuación, puede cargar modelos y planos en esta Área desde su ordenador o Dalux Box.

Carga de archivos de modelo

Los archivos de modelo en un Área se posicionan automáticamente según las coordenadas incrustadas en el modelo y el sistema de coordenadas definido para el proyecto. Puede leer más sobre los sistemas de coordenadas en este artículo: Cómo configurar sistemas de coordenadas.

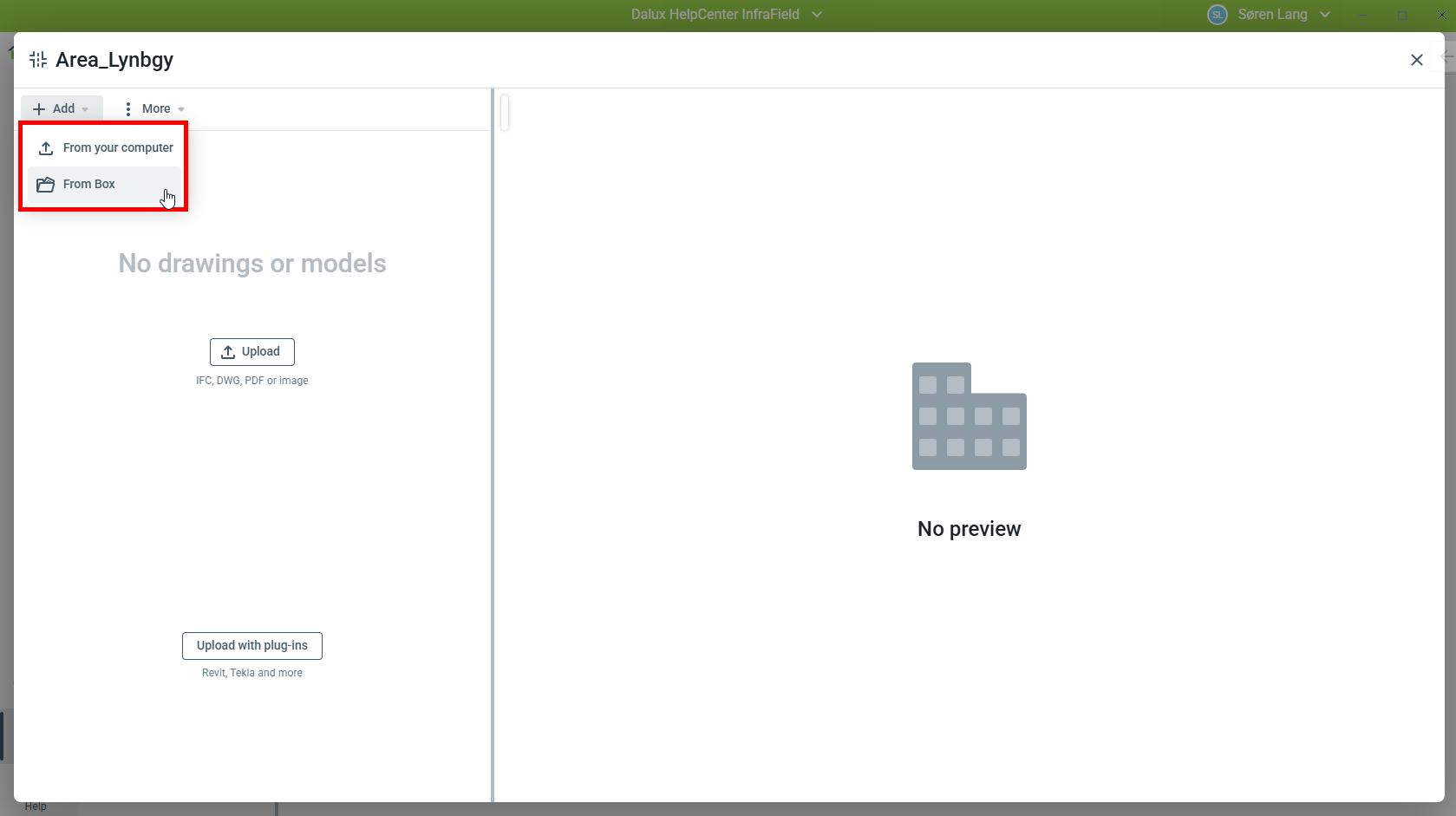

Para cargar archivos de modelo, abra el área y seleccione AñadirCargar desde el ordenador o Desde Box.

Seleccione sus archivos de modelo y complete los metadatos relacionados si carga archivos nuevos desde su ordenador.

Al cargar, seleccione el tipo de archivo:

• 'Modelo 3D' para modelos de Design
• 'Terreno' para modelos de terreno

Carga de modelos de terreno

Los modelos de terreno se cargan de la misma manera que los modelos Design, pero deben categorizarse como 'Terreno'.

Los modelos de terreno no se muestran en la vista de mapa y se pueden activar o desactivar en la vista 3D.

Carga y mapeo de planos

Los planos se cargan de la misma manera que los modelos. Su colocación depende de si los datos de coordenadas están incrustados en el archivo.

Disciplinas ayudan a estructurar mejor sus diseños, para que los equipos encuentren al instante los planos relevantes.

• Los planos con coordenadas (por ejemplo, ciertos archivos DWG) se colocan automáticamente y no pueden reposicionarse manualmente.
• Los planos sin coordenadas deben mapearse manualmente al modelo.

Los planos en planta pueden mapearse a la vista Top down.

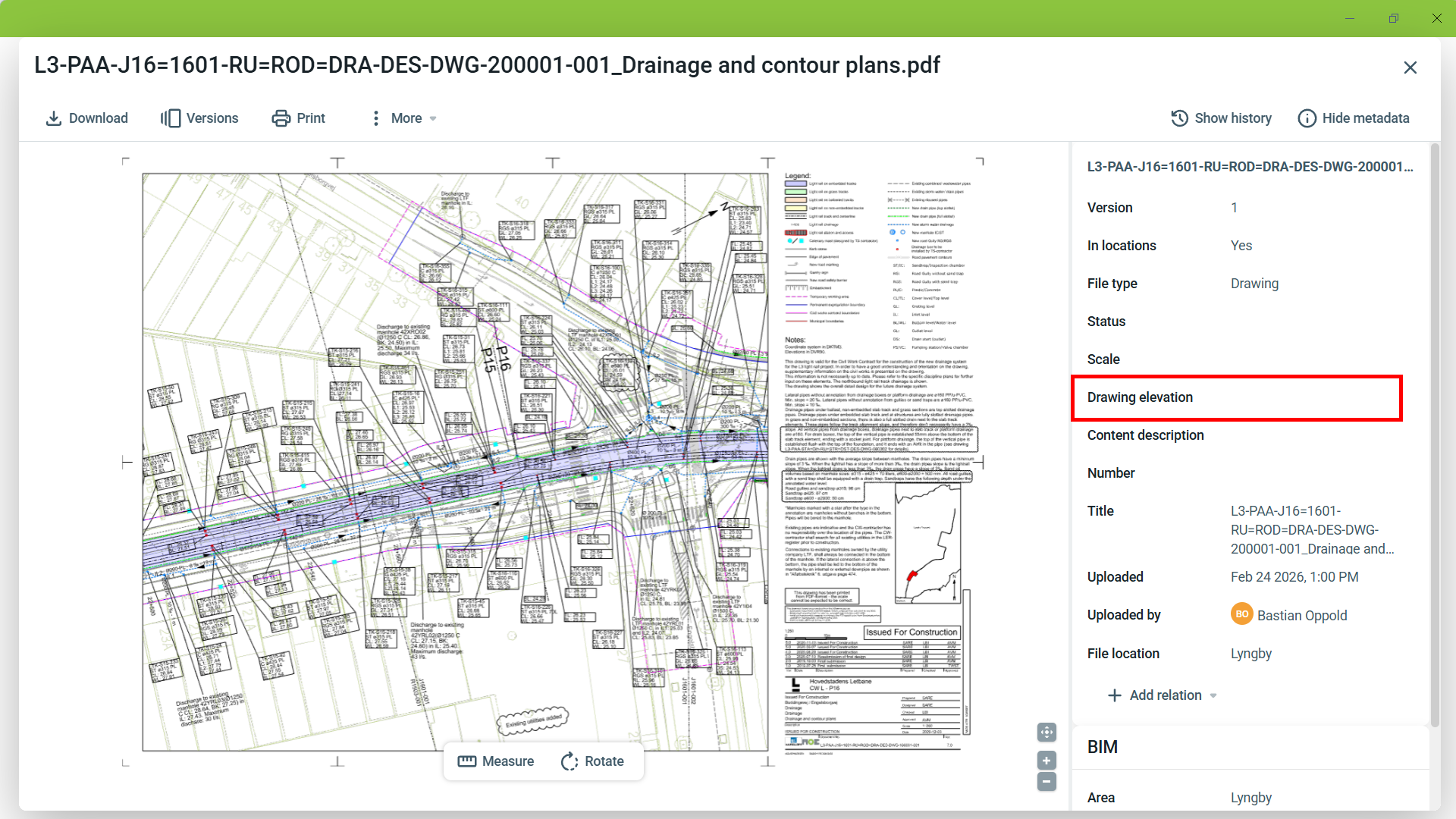

En los metadatos del plano, puede especificar su elevación. Puede

• Dejar la elevación del plano vacía: la altura del plano se ajustará dinámicamente en la vista dividida, según su posición.
• Definir una elevación fija del plano: la altura del plano es estática.

Tenga en cuenta que, una vez que haya añadido una elevación, el comportamiento nunca volverá a la visualización dinámica, incluso si elimina la elevación de este plano.

Mapeo de planos de sección

En proyectos de infraestructura lineal, los planos de sección representan secciones transversales tomadas a lo largo de la alineación del corredor. A diferencia de los edificios (o estructuras), donde los planos se mapean a niveles predefinidos, los planos de sección en Áreas se mapean a una posición a lo largo de una alineación.

Cuando hay alineaciones disponibles en el proyecto, deben utilizarse como referencia para mapear los planos de sección. La alineación seleccionada se muestra en la vista superior, lo que le permite definir:

• El encadenamiento (posición) a lo largo de la alineación
• La dirección del corte de sección
• La ubicación exacta de la sección transversal

Esto asegura que el plano corresponda con precisión a la geometría del corredor y pueda navegarse de forma consistente en relación con la alineación.

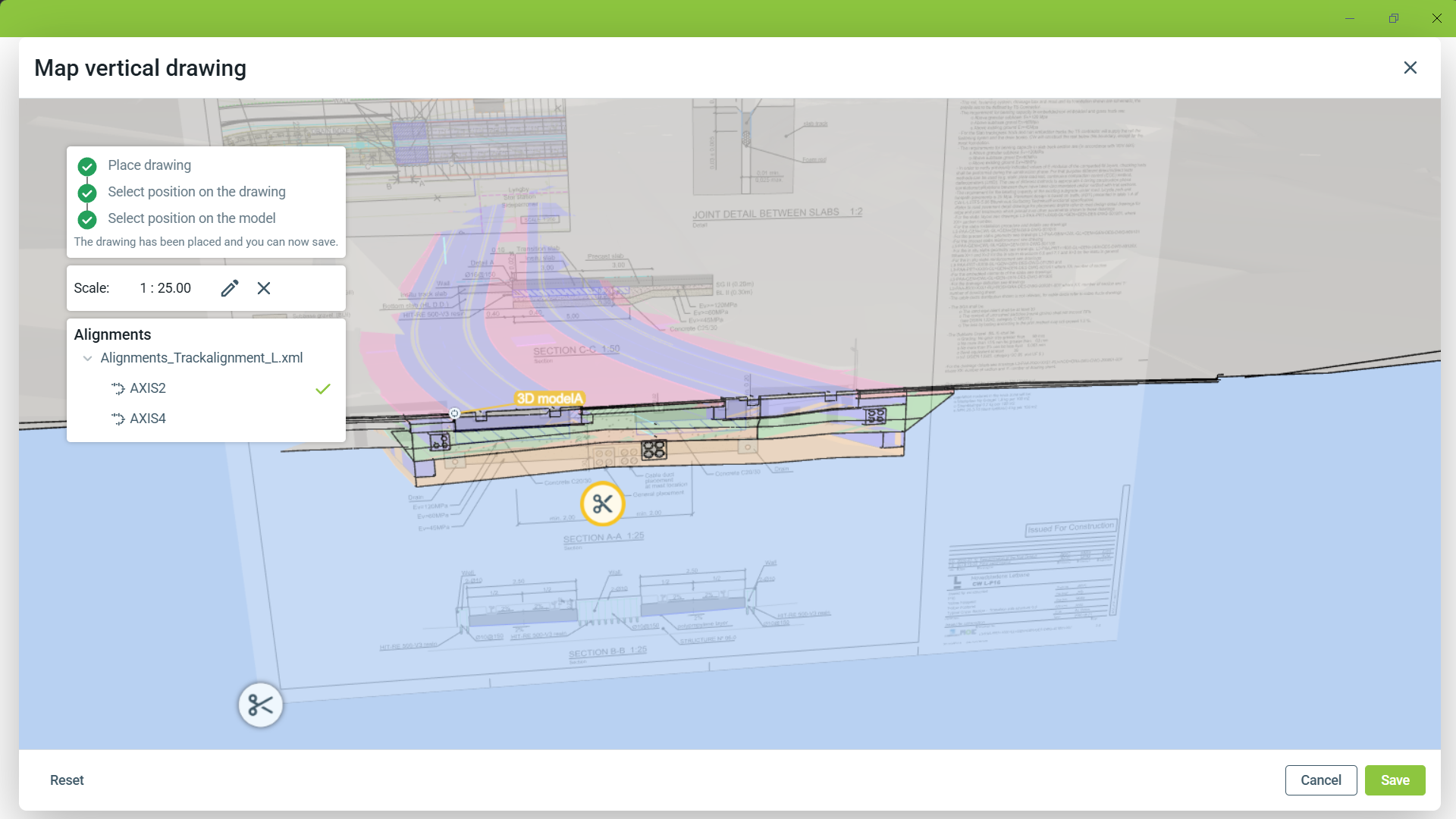

Pase el cursor sobre el plano y haga clic en Mapear verticalmente.

Si no hay alineación disponible, haga clic en '3D' y siga el proceso de este artículo: Mapear dibujos verticalmente.

Tenga en cuenta que este enfoque es considerablemente más tedioso. Si dispone de archivos de alineación, recomendamos cargarlos primero y mapear los planos de sección después.

Por tanto, para proyectos basados en corredores, se recomienda encarecidamente cargar las alineaciones antes de mapear los planos de sección.

Configuración resultante de la Área

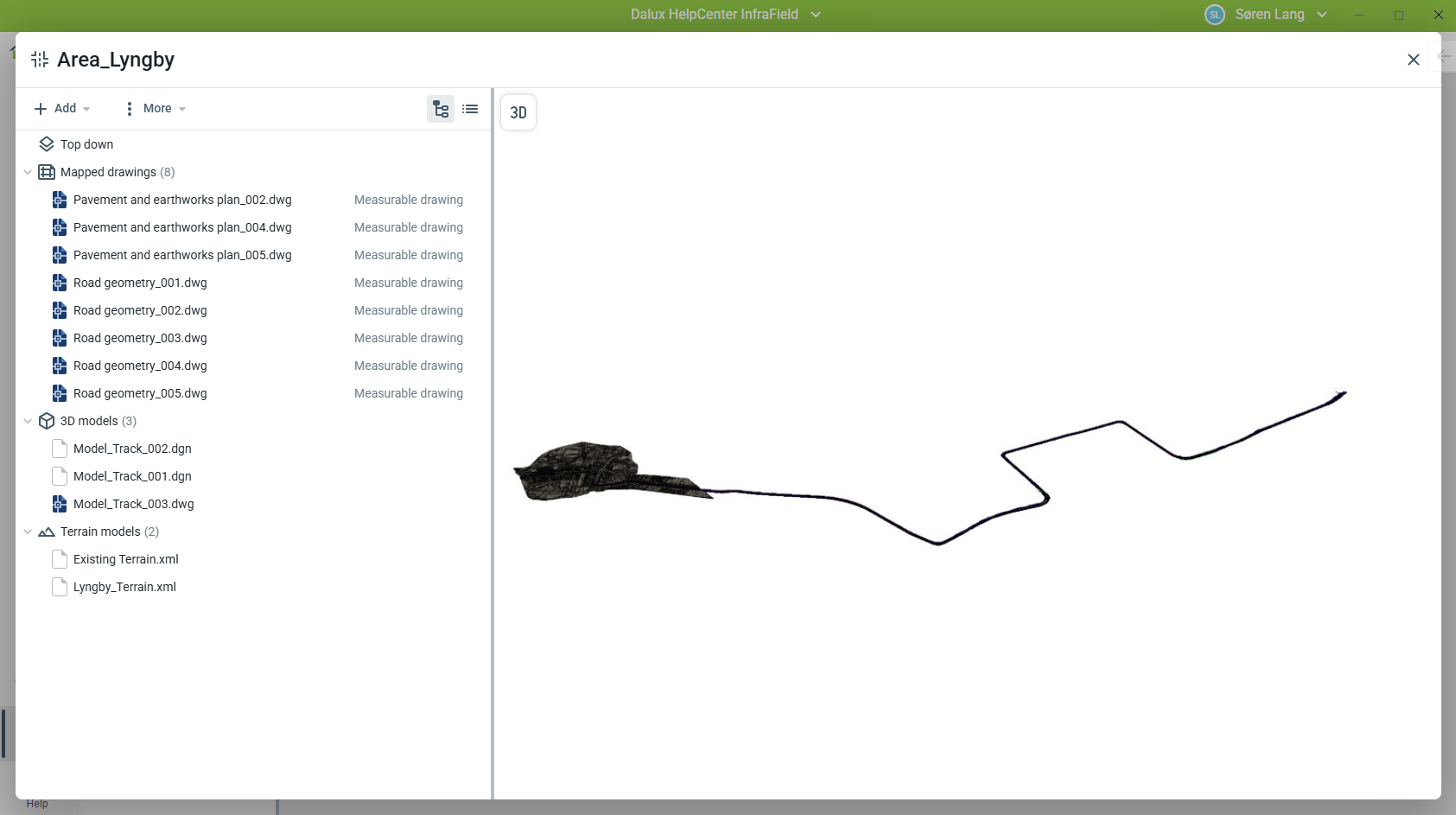

Cuando los archivos se cargan y procesan, se organizan por tipo y disciplina. Está disponible una previsualización 3D de los modelos combinados.

Un Área debe contener al menos un modelo BIM con coordenadas para mostrarse en la vista de mapa. Las Áreas que contienen solo PDFs o imágenes no pueden colocarse geográficamente.

La distancia máxima entre objetos es de 50 km por área.

Más opciones

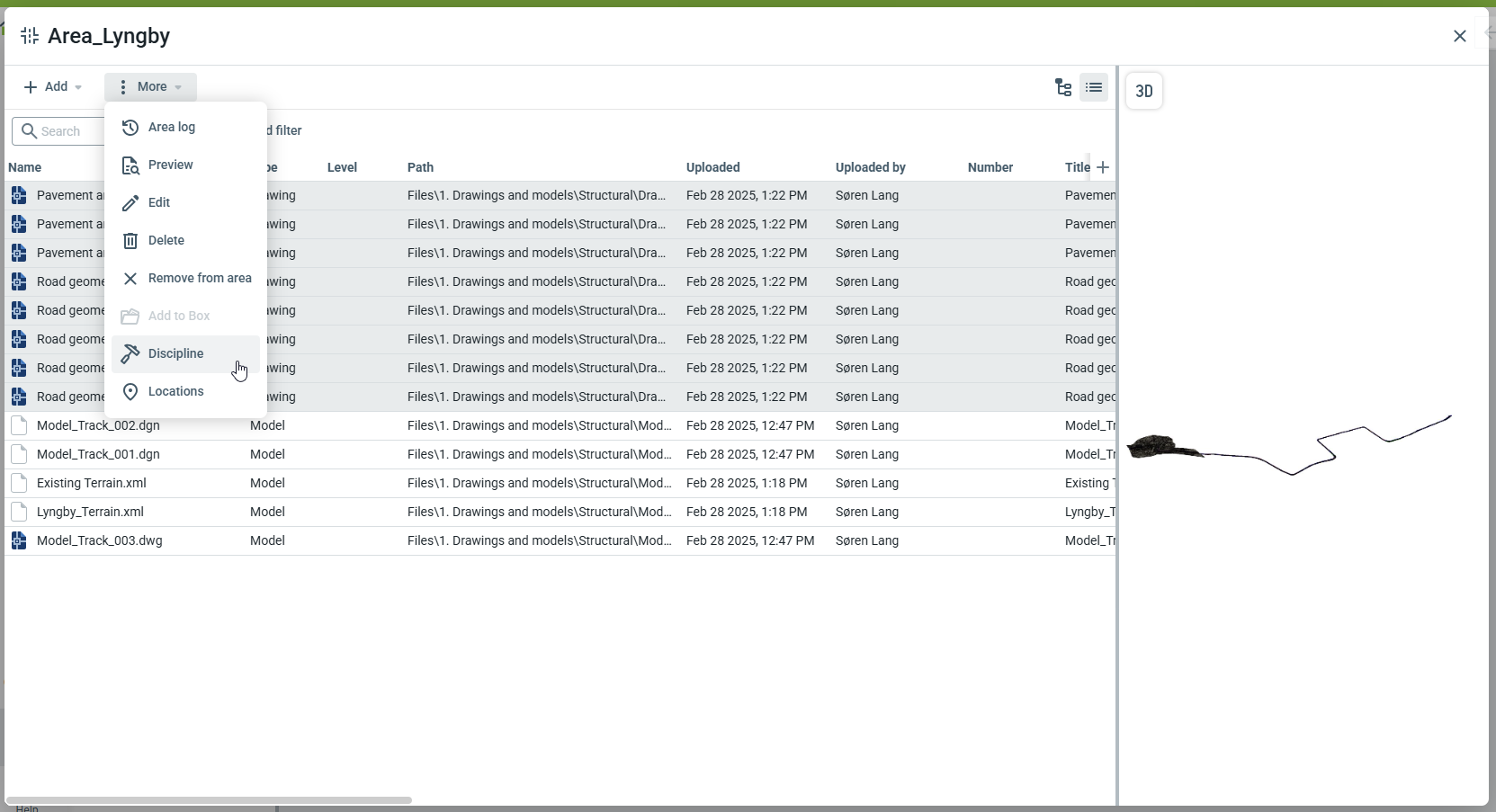

En el menú Más, puede acceder al Registro de área o ver una Previsualización del modelo.

Para cada plano, puede hacer clic en el icono para obtener las siguientes opciones:

• Editar: Abra el archivo para editar los metadatos, la carpeta o cargar una nueva versión
• Eliminar: Elimine este archivo de Ubicaciones y Box.
• Añadir a Box: Si este archivo se cargó desde el ordenador, puede añadirlo a una carpeta en Dalux Box.
• Eliminar del Área: Si este archivo también se cargó en Box, puede eliminarlo del Área sin eliminarlo.
• Disciplina: Establecer una disciplina/subdisciplina.
• Ubicaciones: Esto le permite decidir si el plano debe ser visible en Ubicaciones o no.

Para los archivos de modelo cargados como modelos 3D, puede Cambiar a modelo de terreno. Para los archivos de modelo cargados como modelos de terreno, puede Cambiar a modelo 3D.

La vista predeterminada es la vista de carpeta, pero puede cambiarla haciendo clic en el icono en la esquina superior derecha. Esto mostrará los archivos en una vista de lista estándar donde puede buscar y filtrar el contenido. Puede seleccionar varios archivos para editarlos o eliminarlos al mismo tiempo.

Estructuras

Las estructuras se utilizan para elementos verticales o similares a edificios que están situados a lo largo o dentro de proyectos de infraestructura lineal, como estaciones o edificios técnicos.

A diferencia de las áreas, las estructuras:

• Contienen niveles
• Están limitadas a una longitud máxima de 2 km
• Tienen planos asignados a niveles individuales

Las Estructuras se colocan según las coordenadas en sus archivos BIM y no pueden posicionarse manualmente.

En la vista de mapa, solo una vista superior generada automáticamente de la huella del modelo. Los planos adjuntos a una estructura no se muestran directamente en el mapa.

Activar estructuras

Las Estructuras deben activarse antes de su uso. Para activar estructuras, vaya a:

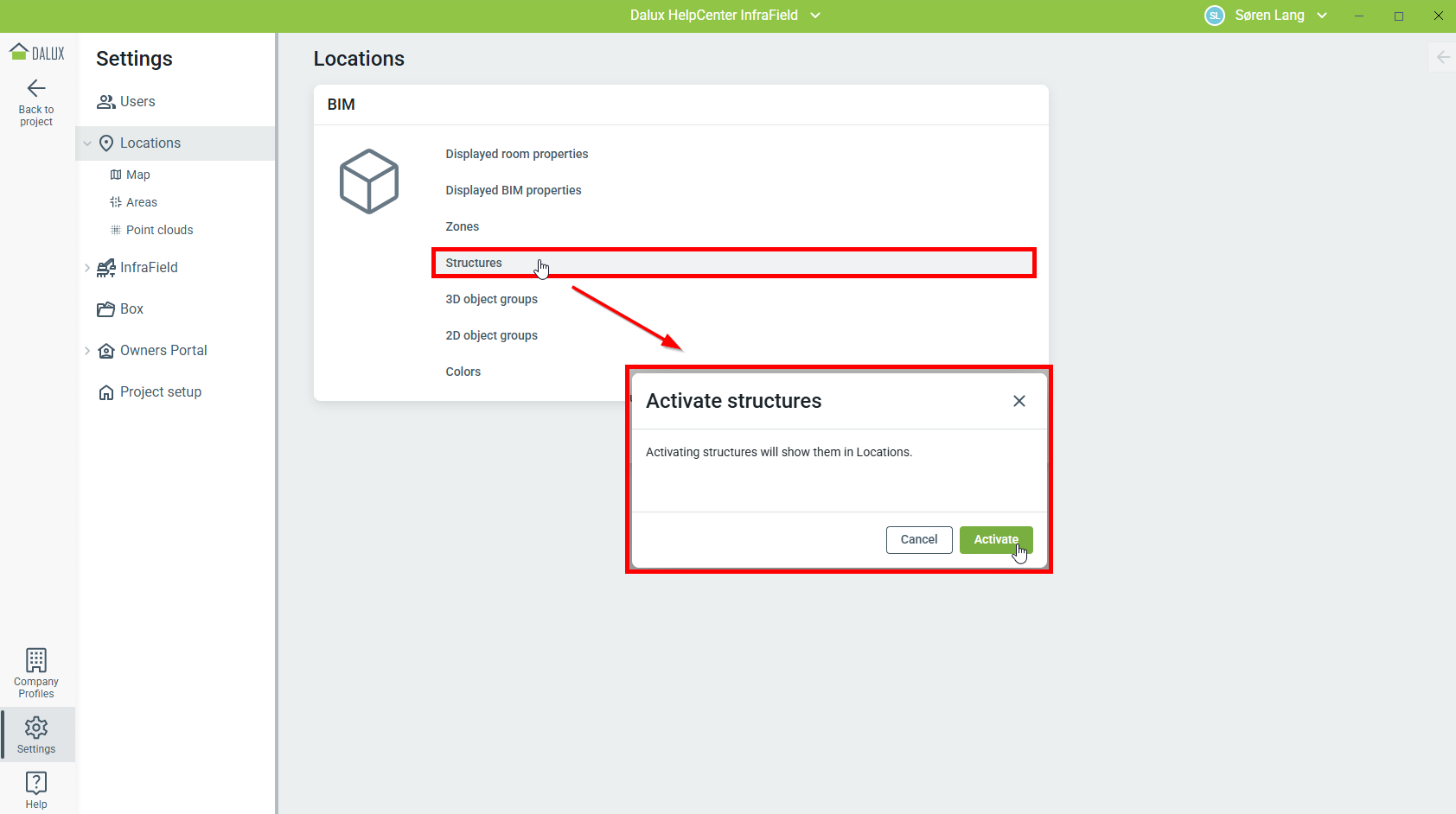

Ajustes Ubicaciones 'Estructuras''Activar'

Crear una nueva estructura

Para crear una nueva estructura, vaya a:

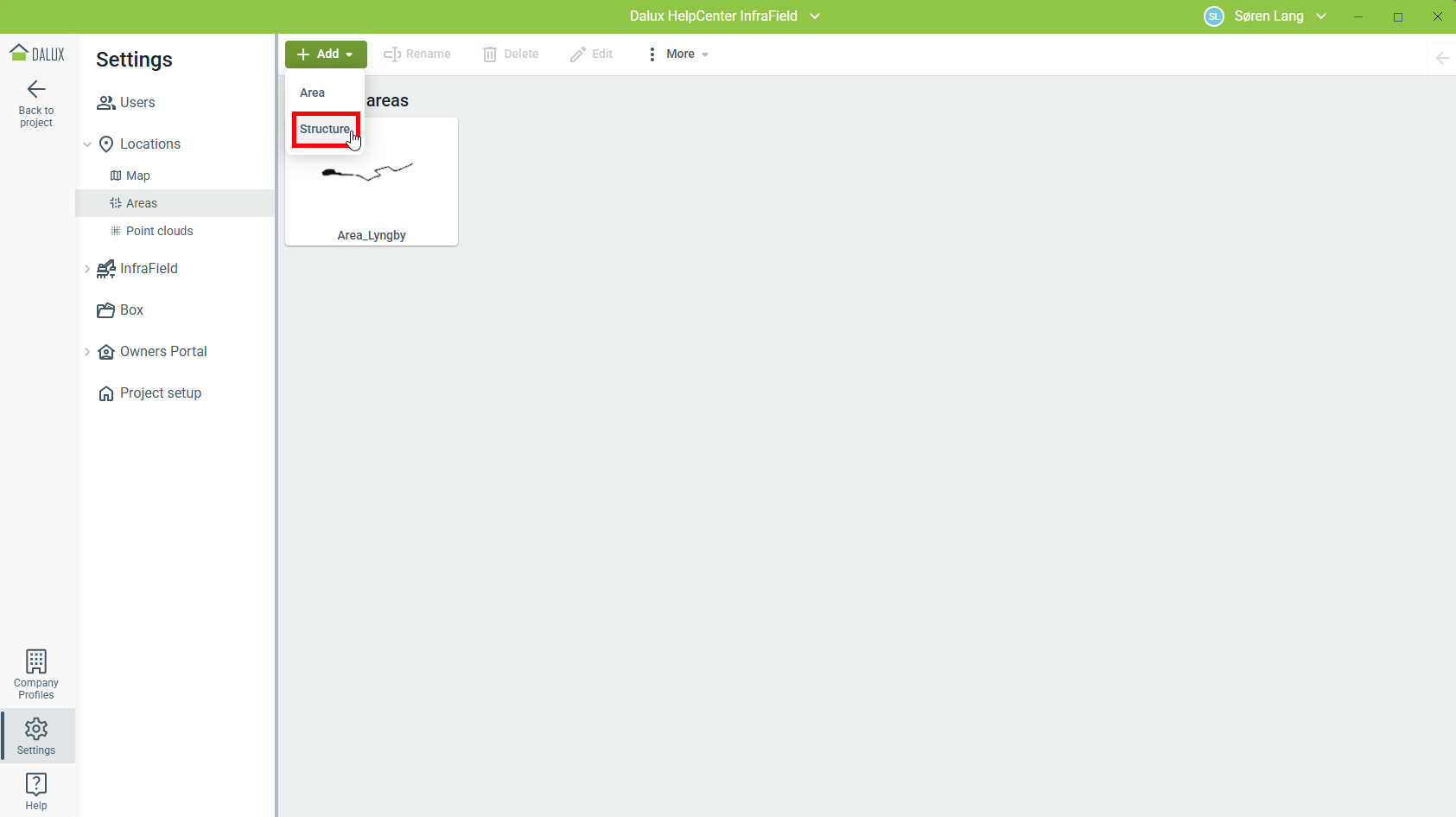

Ajustes Ubicaciones Áreas Añadir 'Estructuras'

Los modelos y los planos se cargan de la misma manera que en los edificios. Dado que se comportan igual, se pueden crear niveles y mapear planos a niveles específicos. Lea más sobre este tema en este artículo: Cargar archivos de modelo IFC y planos 2D.
