En este artículo explicaremos cómo configurar sistemas de coordenadas predefinidos o personalizados en InfraField.
Los sistemas de coordenadas son esenciales en los proyectos civiles porque garantizan que el diseño, el levantamiento topográfico, la construcción y los datos SIG permanezcan alineados con precisión durante todo el ciclo de vida.
Cuando las referencias de coordenadas son inconsistentes, los errores se acumulan entre las fases, provocando modelos desalineados, superficies desplazadas, elevaciones incorrectas y costosos errores de construcción.
Un marco de coordenadas compartido garantiza un posicionamiento preciso en el campo, superposiciones de modelos fiables entre CAD/BIM y SIG, e integración fluida de datos de levantamiento, escaneos con dron, LiDAR y modelos de diseño.
Derechos de usuario
Para configurar el sistema de coordenadas, debes tener el perfil de Administrador de proyecto o formar parte de un grupo de usuario personalizado con permiso para ver y editar áreas, edificios y ubicaciones.
Cómo establecer el sistema de coordenadas
El sistema de coordenadas ubica el proyecto en el mundo real y alinea todas las áreas y estructuras con la vista de mapa. Una vez que estableces el sistema de coordenadas, se aplica a todas las áreas y estructuras del proyecto, y no necesitas ubicarlas manualmente en el mapa.
AVISO
Asegúrate de seleccionar desde el principio el sistema de coordenadas correcto para evitar afectar tus áreas y estructuras más adelante.
Para ubicar el proyecto en el sistema de coordenadas correcto, ve a
Ajustes
Ubicaciones
Mapa

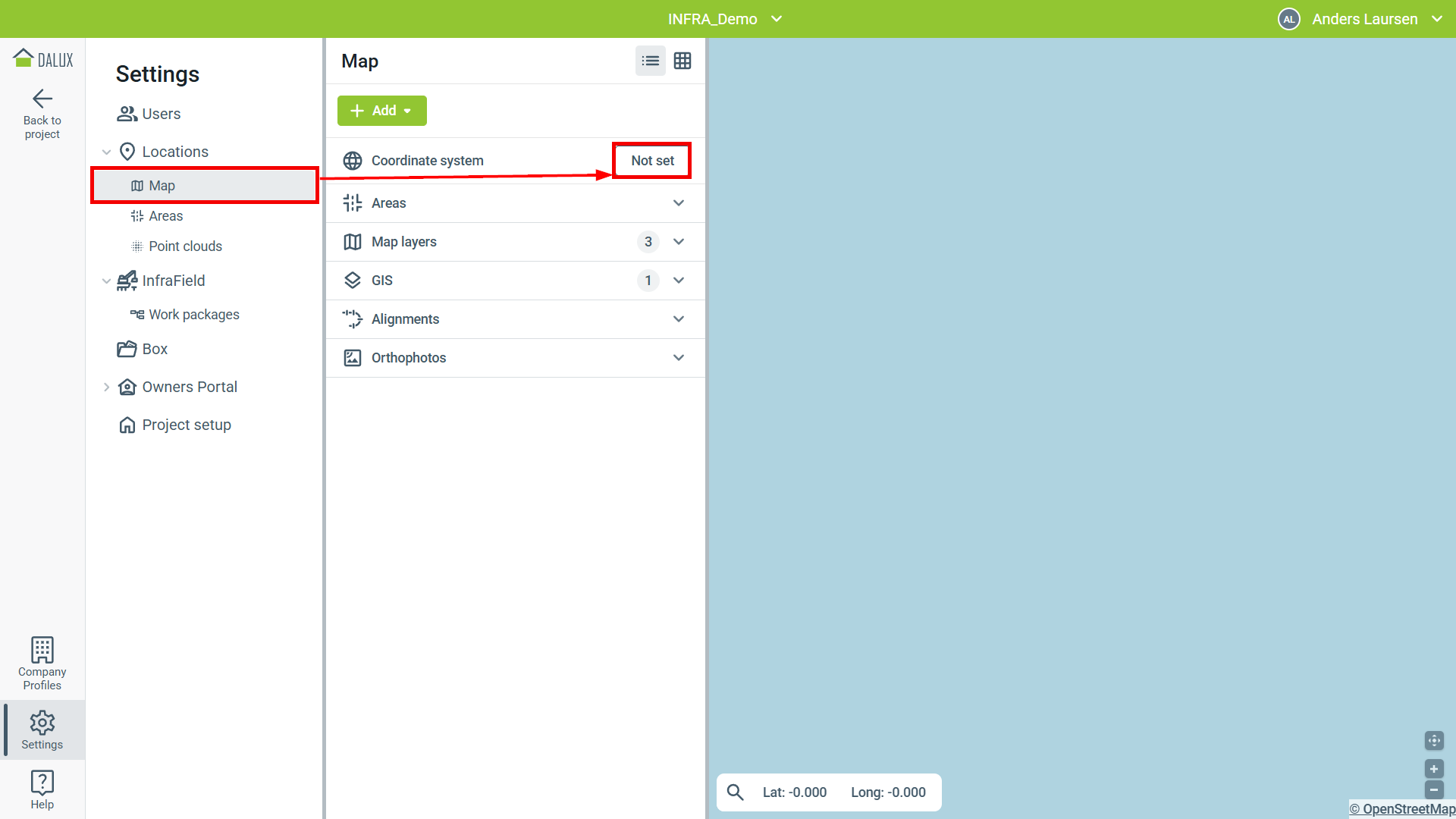

En Sistema de coordenadas, haz clic en 'No establecido'.

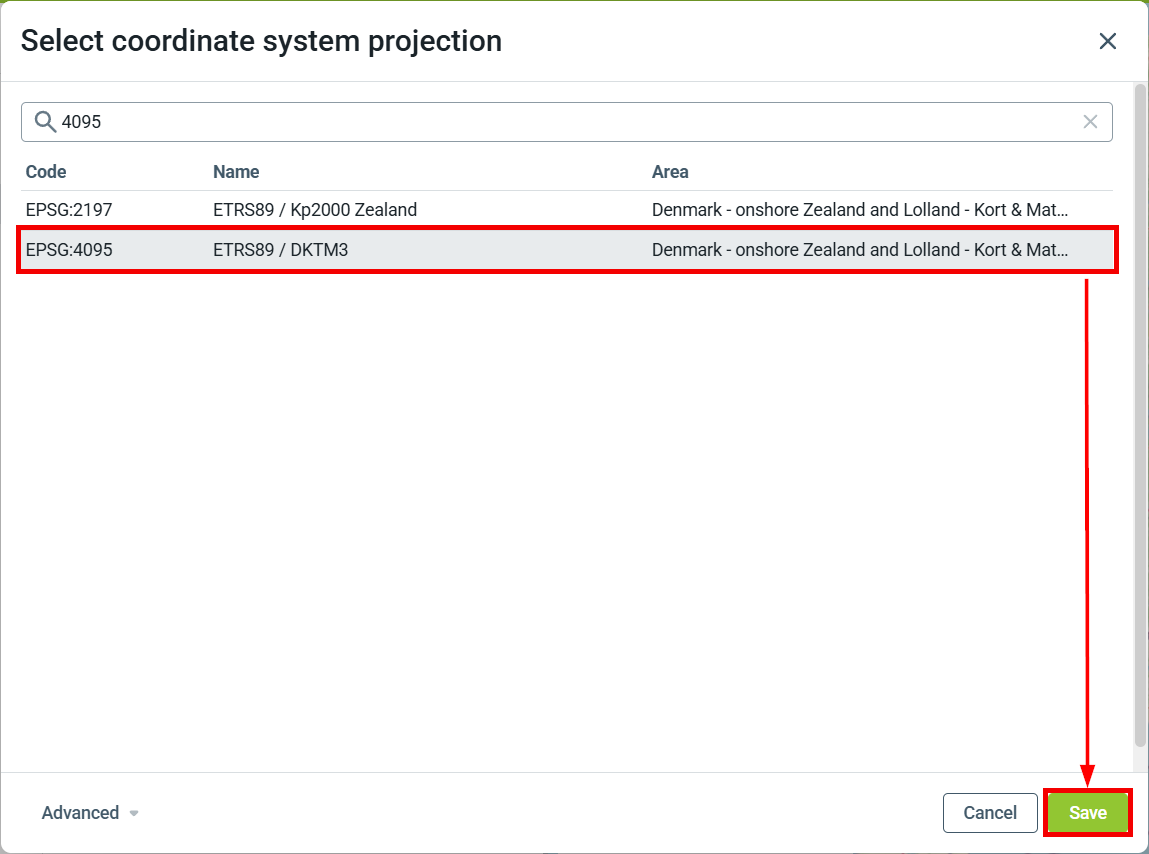

Puedes buscar el sistema de coordenadas correcto por código, nombre o área. Una vez que hayas encontrado el sistema correcto, selecciónalo de la lista y haz clic en 'OK'.
Si no necesitas personalizar nada, tu sistema de coordenadas ahora está aplicado al proyecto y listo para usarse.
Opciones avanzadas
En el menú 'Avanzado', puedes editar la configuración del sistema de coordenadas actual o añadir tu propio sistema de coordenadas personalizado.

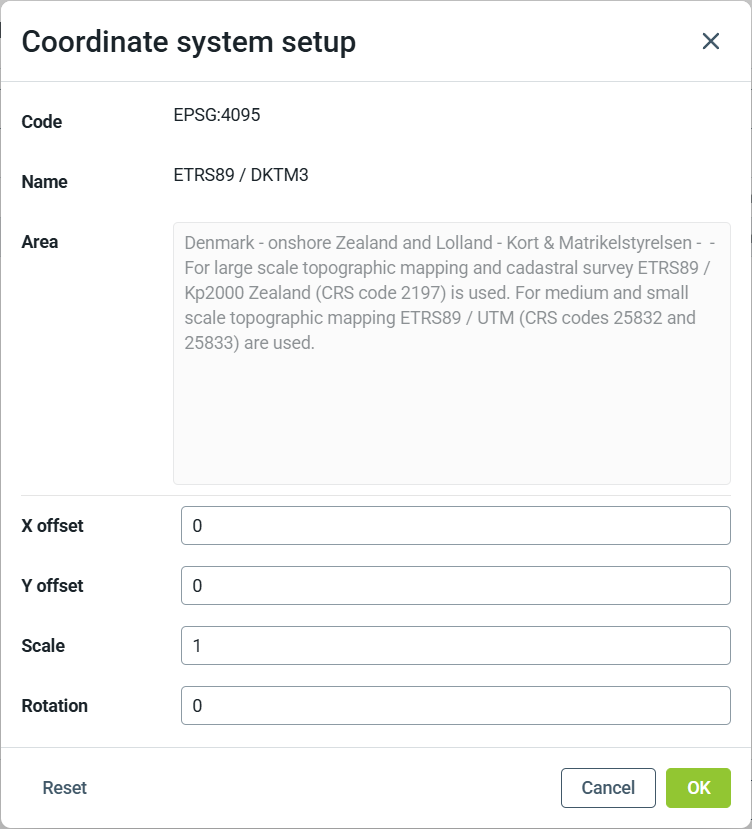

En Editar configuración del sistema, puedes ajustar la proyección del sistema seleccionado para que coincida con tu proyecto. Esto se hace ajustando el desplazamiento X e Y, la escala y la rotación.
Aplica los cambios según sea necesario y haz clic en 'OK' para guardar.
Haz clic en 'Restablecer' para volver a los valores de proyección predeterminados.
Añadir un sistema de coordenadas personalizado
Si no puedes encontrar el sistema de coordenadas que estás usando, o si quieres añadir tu propio sistema de coordenadas personalizado, puedes añadirlo a la lista.

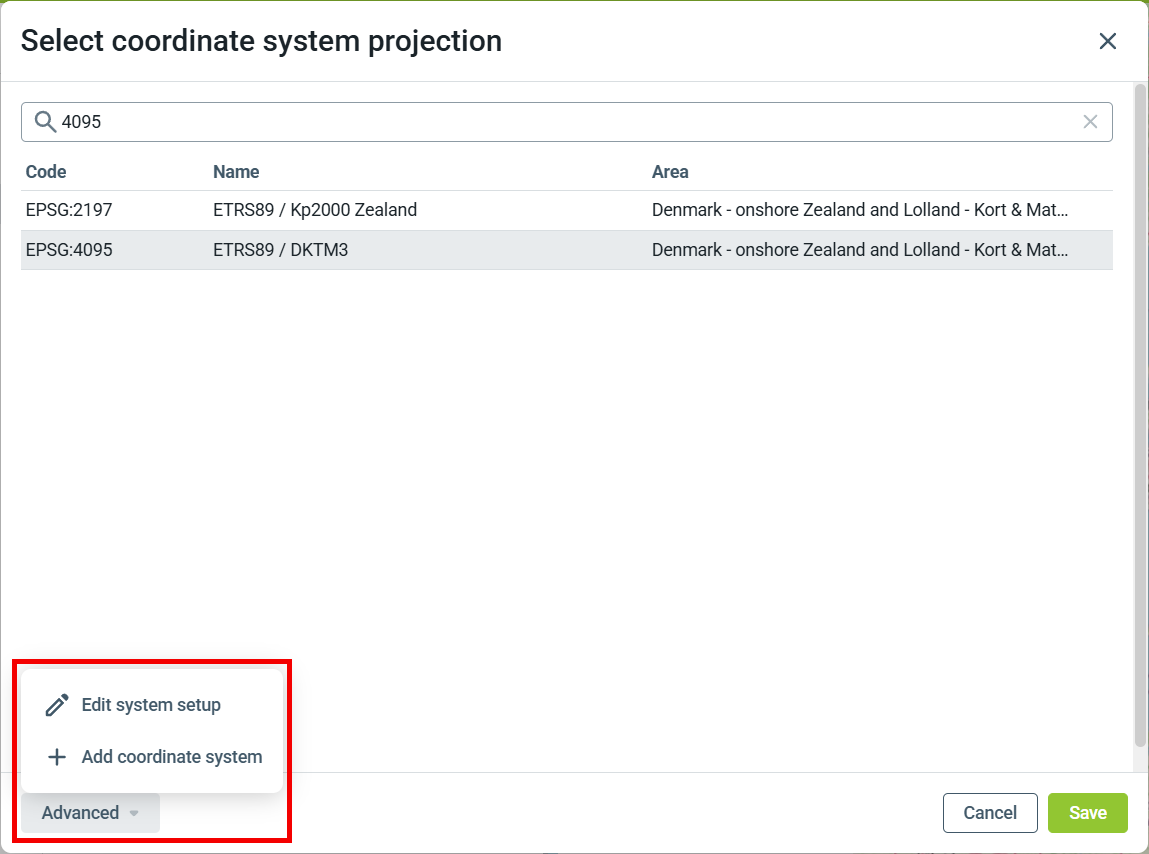

Esto se hace desde el menú 'Avanzado' y haciendo clic en Añadir sistema de coordenadas.

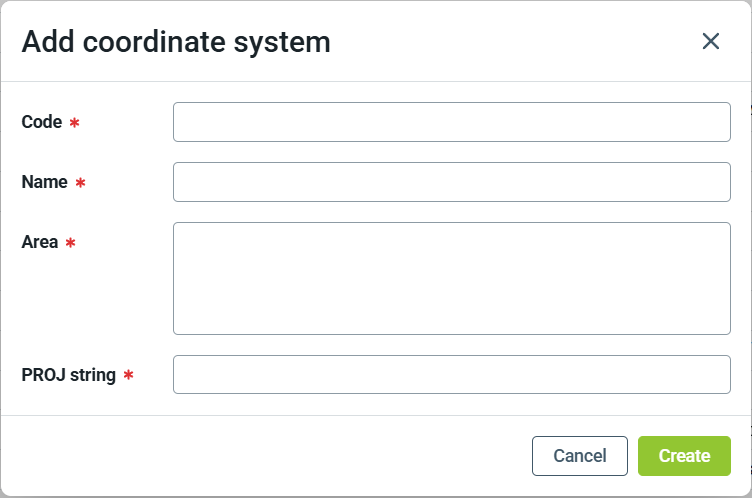

Introduce la información requerida: Código, Nombre y Área; se muestran en la vista de lista.
El campo 'PROJ string' debe contener los valores de tu sistema de coordenadas personalizado.
Ten en cuenta que el 'Código' no se puede editar más tarde, así que asegúrate de ingresar el valor correcto. Si necesitas cambiar el código, tendrás que eliminar el sistema de coordenadas y empezar de nuevo.
Una vez añadido, el sistema de coordenadas se puede seleccionar como cualquiera de las opciones predeterminadas.
Editar un sistema de coordenadas personalizado

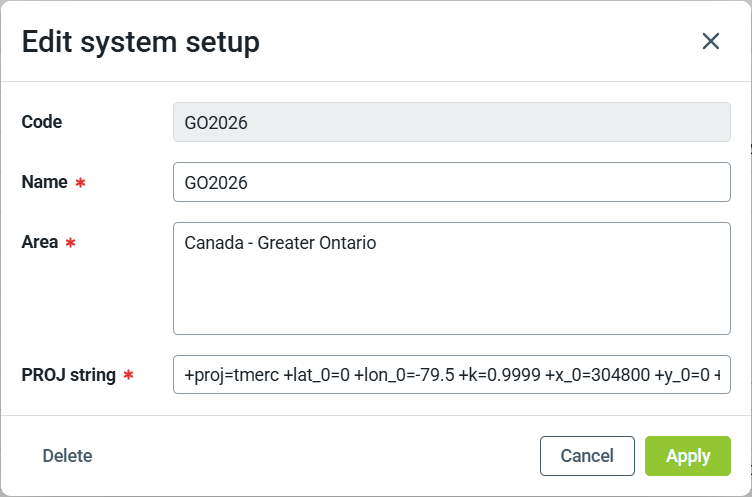

Cuando se selecciona un sistema de coordenadas personalizado Editar configuración del sistema, te permite editar el nombre, el área y el PROJ string.
Para eliminar un sistema de coordenadas personalizado, haz clic en 'Eliminar' en la esquina inferior izquierda. Se te pedirá que confirmes la acción antes de que se elimine.
Los sistemas eliminados no pueden restaurarse, pero puedes crear uno nuevo con la misma información si es necesario.
La eliminación entra en vigor de inmediato para todos los usuarios, así que asegúrate de planificar en consecuencia si el proyecto está activo.
Leer más
Si desea obtener más información sobre cómo configurar datos SIG, lea este artículo: Cómo configurar SIG y LandXML.
