Planificar la extensión para los planes de prueba y de inspección te permite definir con qué frecuencia y en qué ubicaciones se debe realizar una verificación.
De esta manera, puedes hacer un seguimiento del progreso del trabajo terminado y cuántas verificaciones pendientes hay en tu proyecto.
Leer más
Si deseas obtener más información sobre cómo configurar planes de prueba o planes de inspección, lee este artículo:
Si deseas utilizar zonas, grupos de objetos 3D o grupos de objetos 2D, te recomendamos encarecidamente configurarlos antes de definir la extensión para cada punto de inspección:
- Zonas: Las zonas te permiten estructurar tus verificaciones en áreas manejables. Si deseas utilizar grupos de objetos 3D o 2D, es necesario configurar zonas.
- Grupos de objetos 3D: Configura grupos de objetos 3D para planificar verificaciones de varios elementos 3D.
- Grupos de objetos 2D: Usa grupos de objetos 2D si deseas realizar verificaciones de varios elementos, pero no tienes un modelo 3D. Los grupos de objetos 2D también se pueden usar para planificar verificaciones en ubicaciones si no están vinculadas a objetos específicos.
Leer más
Para obtener más información sobre zonas, puede leer este artículo: Zonas y capas de zona.
Para obtener más información sobre grupos de objetos 2D y 3D, puede leer este artículo: Cómo crear grupos de objetos 2D / 3D.
Configuración de la extensión para planes de prueba y planes de inspección

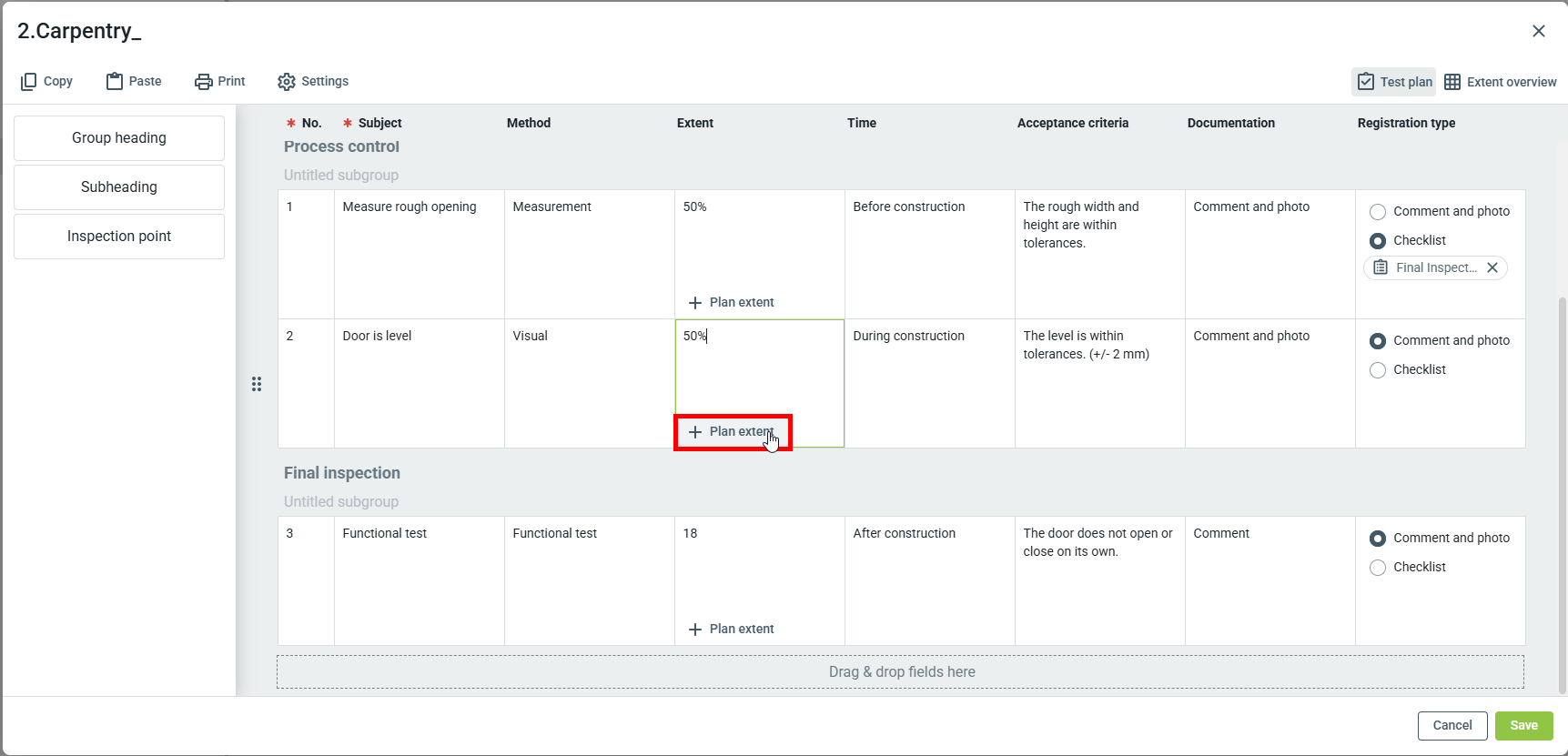

La extensión se puede planificar haciendo clic en Planificar extensión.

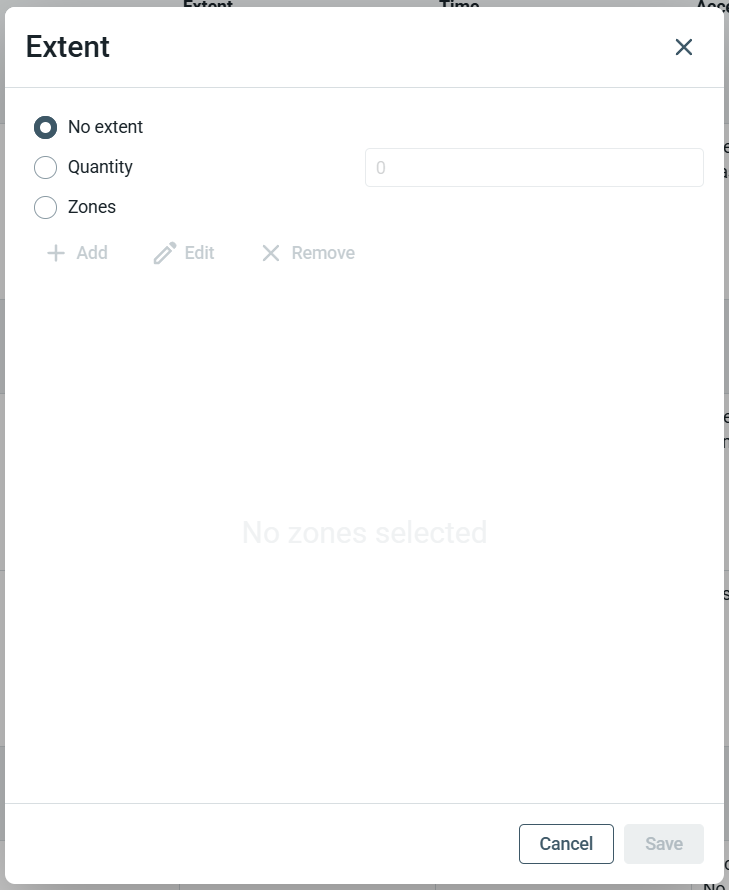

La extensión se puede configurar de la siguiente manera:
- Sin extensión (ningún número específico de pruebas planificadas)
- Cantidad (número total de pruebas planificadas, pero no vinculadas a una ubicación específica)
- Zonas (número de pruebas planificadas en ciertas ubicaciones)
La extensión es opcional y está configurada por defecto como "Sin extensión".
Si seleccionas 'Zonas', haz clic en Añadir para definir una cantidad de comprobaciones para cada zona.
Para establecer la extensión para varias zonas, cambia a Revisión de la extensión. Esta vista simplifica la planificación de la extensión de tus planes de prueba o planes de inspección.
En la nueva ventana, verás tu revisión de la extensión.
- En la parte superior de la ventana, se muestran los puntos de inspección
- A la izquierda, verás tus zonas y capas de zona
- La parte central de la ventana contiene la matriz

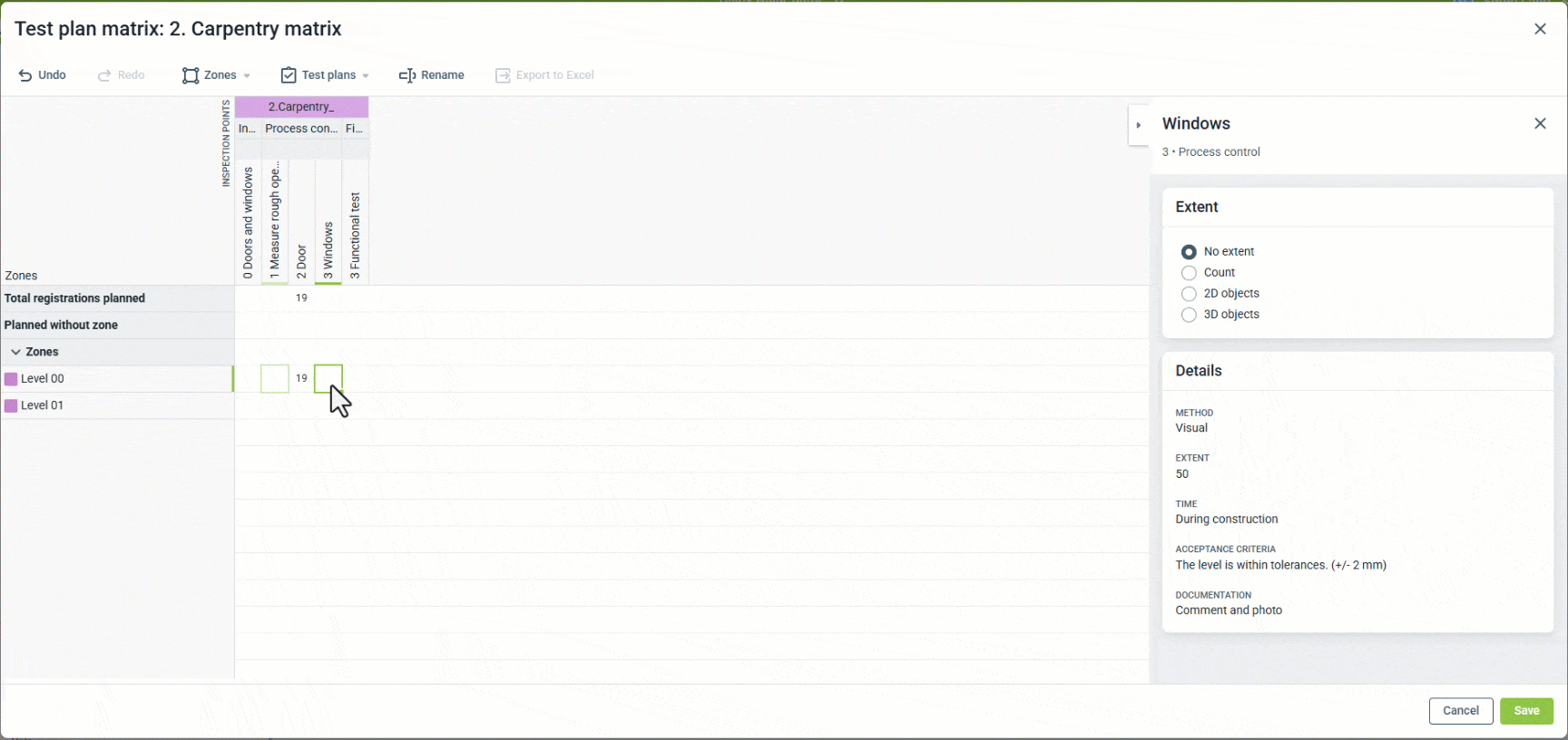

Cuando haces clic en la matriz, se abrirá un panel en la parte derecha. Aquí puedes establecer la cantidad y el tipo de extensiones.
Cómo configurar la extensión para zonas sin una ubicación
Puedes usar 'Recuento' para planificar un número específico de verificaciones por zona que no están vinculadas a un objeto 3D o 2D.

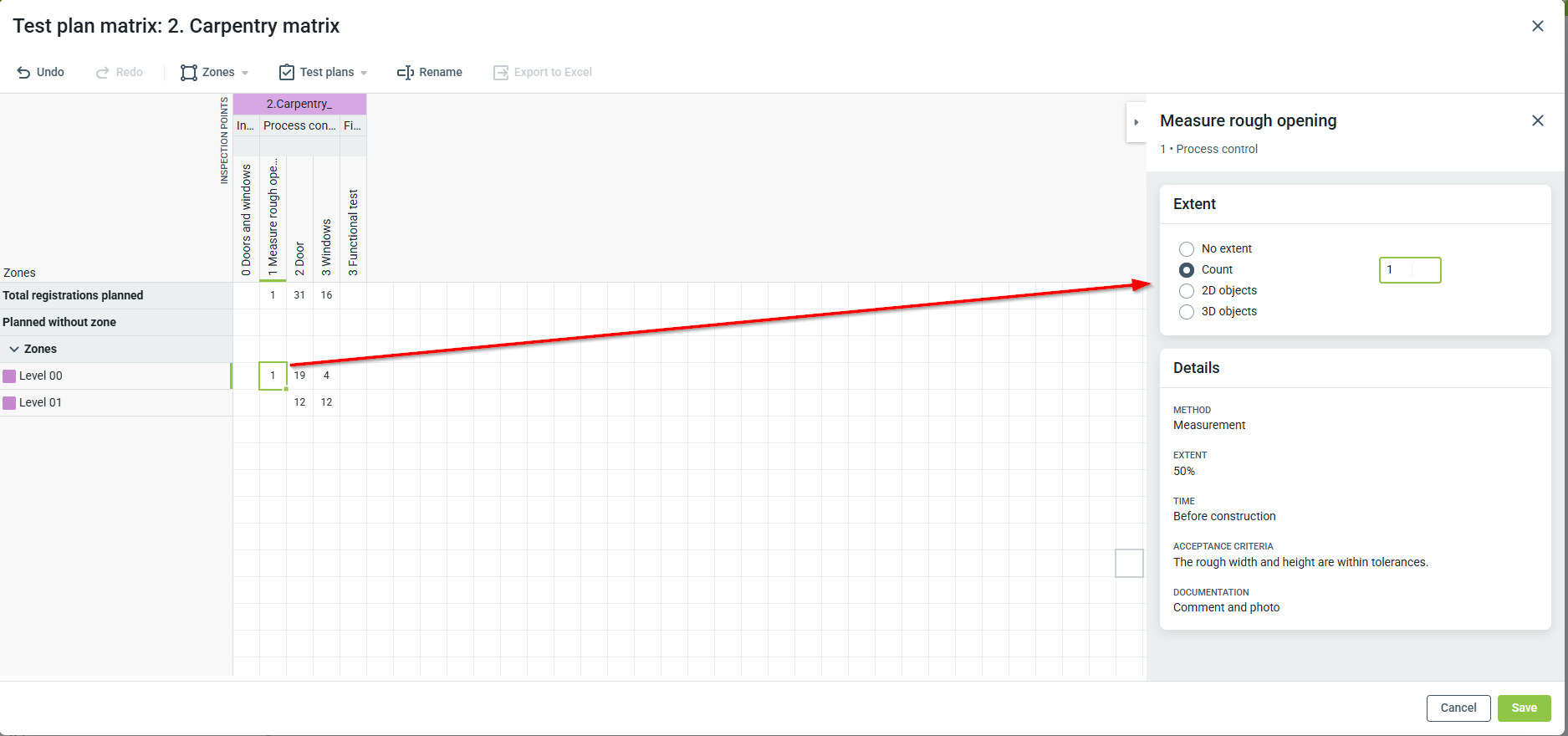

Para establecer un conteo, haz clic en la celda de la matriz correspondiente al punto de inspección y la zona. En el menú de la derecha, haz clic en 'Recuento' e introduce cuántas pruebas deben realizarse.

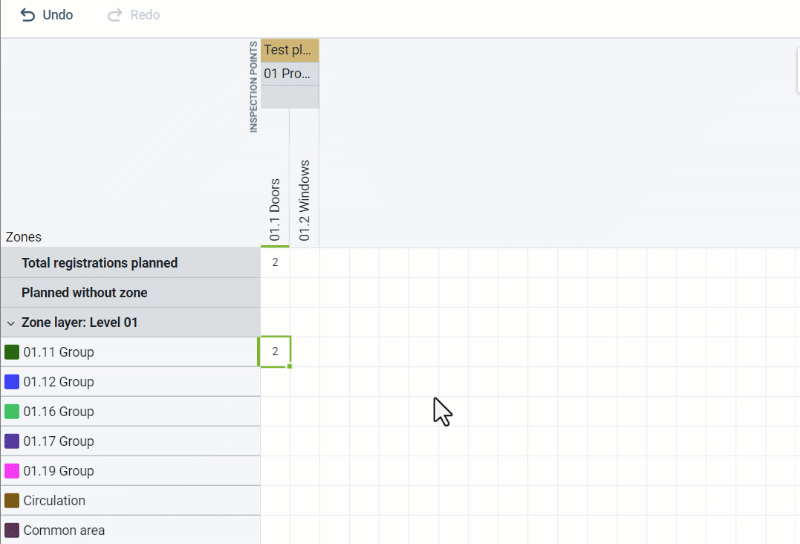

Si deseas usar la misma cantidad en todas o varias zonas, puedes arrastrar y soltar entre varias zonas y puntos de inspección.
También puedes arrastrar y soltar una celda de 'Sin extensión' para restablecer rápidamente todas las extensiones planificadas.
Las inscripciones planificadas totales se actualizan automáticamente y se pueden ver en la parte superior.
Si es necesario, puedes hacer clic en las celdas individuales de la matriz y cambiar el tipo de extensión o la cantidad en el menú de la derecha.
Cuando termines, recuerda hacer clic en 'Guardar'.
Cómo usar grupos de objetos 2D o 3D para la extensión
Si has creado grupos de objetos 2D o 3D, estos se pueden usar para establecer automáticamente el conteo y ubicar las pruebas en la ubicación correcta.
Puede leer más sobre las zonas de objetos 2D o 3D en este artículo: Cómo crear grupos de objetos 2D / 3D.
Agrupar objetos 2D o 3D bien definidos es útil para la planificación, especialmente si necesitas verificar cada objeto. Por ejemplo, si necesitas verificar cada puerta de un edificio y cada puerta es parte de un grupo de objetos 2D o 3D, el número total se actualiza automáticamente en la vista general del alcance.
Información técnica
Las extensiones que usan objetos 2D o 3D se actualizan dinámicamente. Cuando se añaden o eliminan objetos de estos grupos, la extensión también se actualiza automáticamente.
Asegúrese de que los grupos de objetos pertinentes estén disponibles en las zonas donde se deban realizar las verificaciones. Si no hay objetos disponibles en una zona, su extensión se mantendrá en 0.

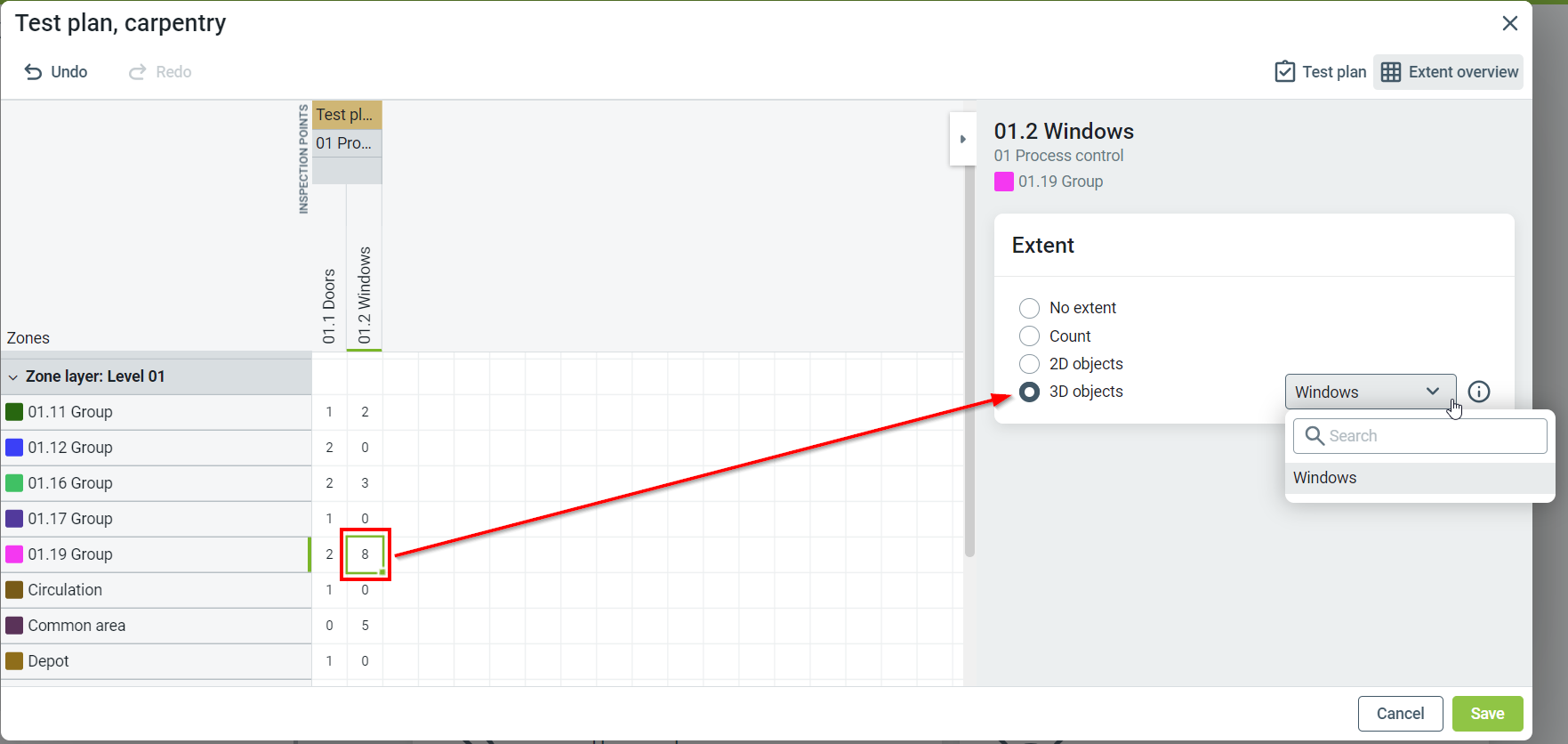

Para establecer la extensión a partir de grupos de objetos 2D o 3D, haz clic en una celda de la matriz. Luego, en el menú lateral, haz clic en 'Objetos 2D' o 'Objetos 3D'. Busca o selecciona qué grupo deseas usar.
En el ejemplo anterior, la inspección de las ventanas se planifica utilizando objetos 3D.

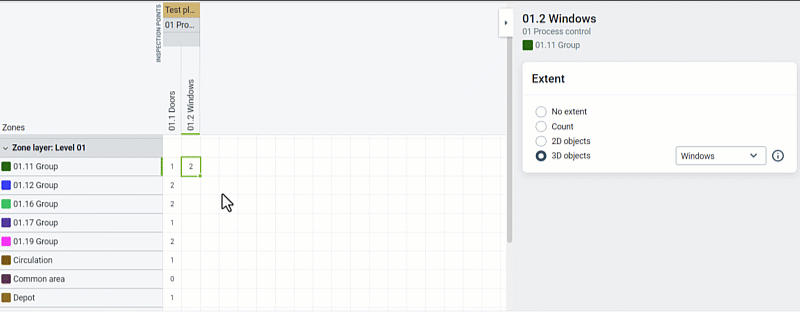

Puedes arrastrar y soltar rápidamente entre varias zonas para establecer la extensión como objetos 2D o 3D para las zonas.
Cuando termines, recuerda hacer clic en 'Guardar'.
Información técnica para proyectos de InfraField
Las zonas y las inspecciones planificadas para Estructuras no serán visibles en el
Mapa. Los usuarios deberán abrir el nivel correspondiente de la estructura para realizar verificaciones.
Extensión parcial usando objetos y zonas
Cuando usas la extensión en zonas con grupos de objetos 2D o 3D, puedes establecer una extensión parcial. La extensión parcial te permite especificar un porcentaje de pruebas que se deben realizar.
Por ejemplo, si las especificaciones requieren que se pruebe el 50 % de todas las puertas y ventanas en cada piso del edificio, esto se puede configurar como una extensión parcial.
A medida que se prueban los objetos 3D de la zona, la extensión se actualiza automáticamente. Las verificaciones están completas cuando se satisface la extensión parcial. Aún se pueden realizar verificaciones para ir más allá de la extensión parcial.
Leer más
Si deseas obtener más información sobre el uso de planes de prueba y planes de inspección, lee estos artículos:
