Cómo prepararse para SiteWalk

Este artículo te ayudará a comenzar a usar SiteWalk en tu proyecto. Puedes usar SiteWalk en proyectos que utilizan modelos BIM, así como en proyectos solo 2D, en caso de que trabajes exclusivamente con planos.

Cubrimos el equipo necesario y las prácticas recomendables para obtener los mejores resultados de tus SiteWalks. Puedes usar SiteWalk para:

• Documentación visual rápida y fácil del progreso o del estado final
• Registro de imágenes 360°, integrado con las funcionalidades de Dalux Field
• Comparar diferentes puntos en el tiempo o con el modelo BIM

Equipo requerido

Antes de poder comenzar con SiteWalk, necesitarás el equipo adecuado. SiteWalk solo se puede usar con una cámara compatible, como se indica a continuación.

Cámara compatible:

• Insta360 X5 - Recomendado por Dalux, requiere una tarjeta SD, por ejemplo, una MicroSD V30
• Insta360 X4* - Requiere <3>una tarjeta SD, por ejemplo, una MicroSD V303>
• Ricoh Theta Z1

*Ten en cuenta que el Insta 360 X4 Air no es compatible.

Recomendamos el uso del siguiente equipo:

• Cámara recomendada: Insta360 X5
• Traiga una batería externa para garantizar suficiente duración de la batería durante la Captura
• Evite usar un protector de lente, ya que puede afectar la calidad de la imagen

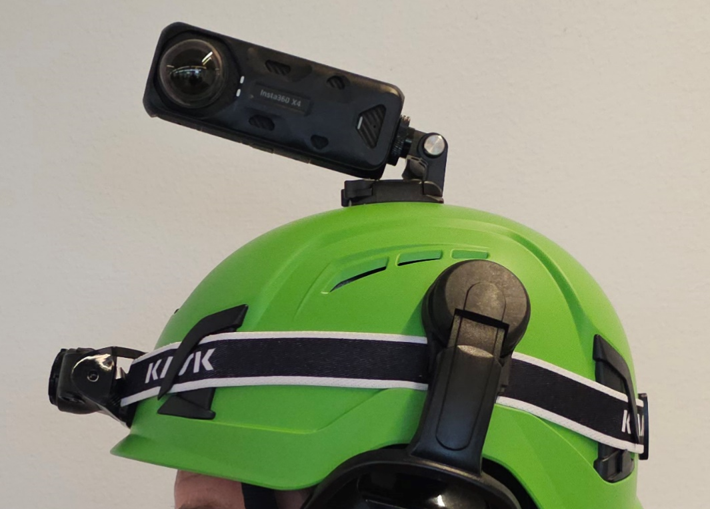

• Monte la cámara con una ligera inclinación para disminuir la altura
• Lleve iluminación adicional cuando trabaje en entornos con poca luz

Para más detalles, consulte la guía completa del equipo: Equipo recomendado para SiteWalk

Calidad del modelo y del plano

Puedes usar SiteWalk tanto en proyectos BIM como en proyectos solo 2D. La ruta trazada en tus planos dependerá del tipo y la calidad de tus datos.

Aquí tienes algunos consejos para obtener el mejor resultado en proyectos solo 2D:

• Usar un plano arquitectónico de un solo piso de alta calidad.
• Idealmente, que tu plano muestre claramente objetos como muros, ventanas, puertas y otros elementos.
• El plano debe incluir su información de escala en Dalux.
• Asegúrate de que solo haya un plano por dibujo y no versiones superpuestas en caso de proyectos de renovación.

No usar:

• planos MEP
• Planos de techo reflejado
• Ortofotografías
• Planos con múltiples niveles
• Planos con muchas anotaciones y superposiciones.

Buen ejemplo para SiteWalk

Si tienes modelos 3D en tu proyecto, sigue estas directrices:

• Utiliza un modelo arquitectónico del edificio que incluya objetos como paredes, ventanas, puertas y otros elementos.
• Asegúrate de que tus niveles estén creados a la altura correcta y que tus planos estén mapeados con precisión en escala y orientación.
• Evita múltiples versiones de diseño en el mismo edificio. Puedes vincular diferentes modelos de disciplinas a un edificio, pero no diferentes versiones del mismo diseño, como antes y después de la remodelación.
• Evita tipos generales geométricos en tu modelo BIM, como IFCElementProxy. Tipos como estos pueden disminuir la precisión del resultado.

Planificación de tu ruta y horario

Los recorridos SiteWalk regulares te permiten seguir el progreso de tu proyecto durante la fase de construcción. Para facilitar la comparación y lograr una documentación completa, es buena idea realizar recorridos SiteWalk en intervalos fijos de

• Alta actividad (instalaciones MEP, acabados interiores, etc.): semanalmente
• Actividad regular (trabajos de concreto, fachada, etc.): quincenal
• Baja actividad (zonas de construcción terminadas/pausadas): mensual

Los intervalos más cortos en áreas de alta actividad aseguran una documentación adecuada y reducen el riesgo de omitir información crítica.

Planifica tu(s) ruta(s) en consecuencia. Camina aproximadamente la misma ruta cada vez para comparar fácilmente tus imágenes. Sigue estas recomendaciones para planificar tus rutas y obtener los mejores resultados:

• Inicio y fin - Selecciona ubicaciones fácilmente identificables en los planos (por ejemplo, puertas) que estén al menos a 10 metros de distancia. Asegúrate de seleccionar los puntos correctos en el plano.
• Permanecer en el mismo piso - Solo puedes grabar un piso por video. Permanece en el mismo piso y comienza una nueva grabación en un nuevo piso.
• Saber a dónde ir - La ruta es más fácil si sabes hacia dónde vas. Echa un vistazo al sitio de construcción primero e identifica los lugares que quieres visitar. Sé recurrente con tus rutas, ya que esto hace que sea más fácil comparar imágenes más tarde.
• Revisitar ubicaciones - Siempre es una buena idea caminar por la misma área dos veces. Esto ayuda al sistema a reconocer dónde has estado y mejora la ruta del SiteWalk.
