Este artículo explica cómo añadir y actualizar planos en proyectos de Dalux usando solo Field y Ubicaciones. Los planos añadidos a Ubicaciones pueden ser utilizados para inscripciones en Field, como tareas y formularios.
Leer más
Si también tienes Box en tu proyecto, lee este artículo: Actualizar versiones de planos y documentos.
Si tu proyecto tiene un modelo 3D, debes leer este artículo: Subir archivos de modelo IFC y planos 2D
Cómo cargar planos
Permisos
Solo los administradores de proyectos o usuarios con permisos de edición para Ubicaciones pueden crear edificios y cargar planos. Obtén más información sobre los grupos de usuarios en este artículo: Cómo configurar grupos de usuarios.

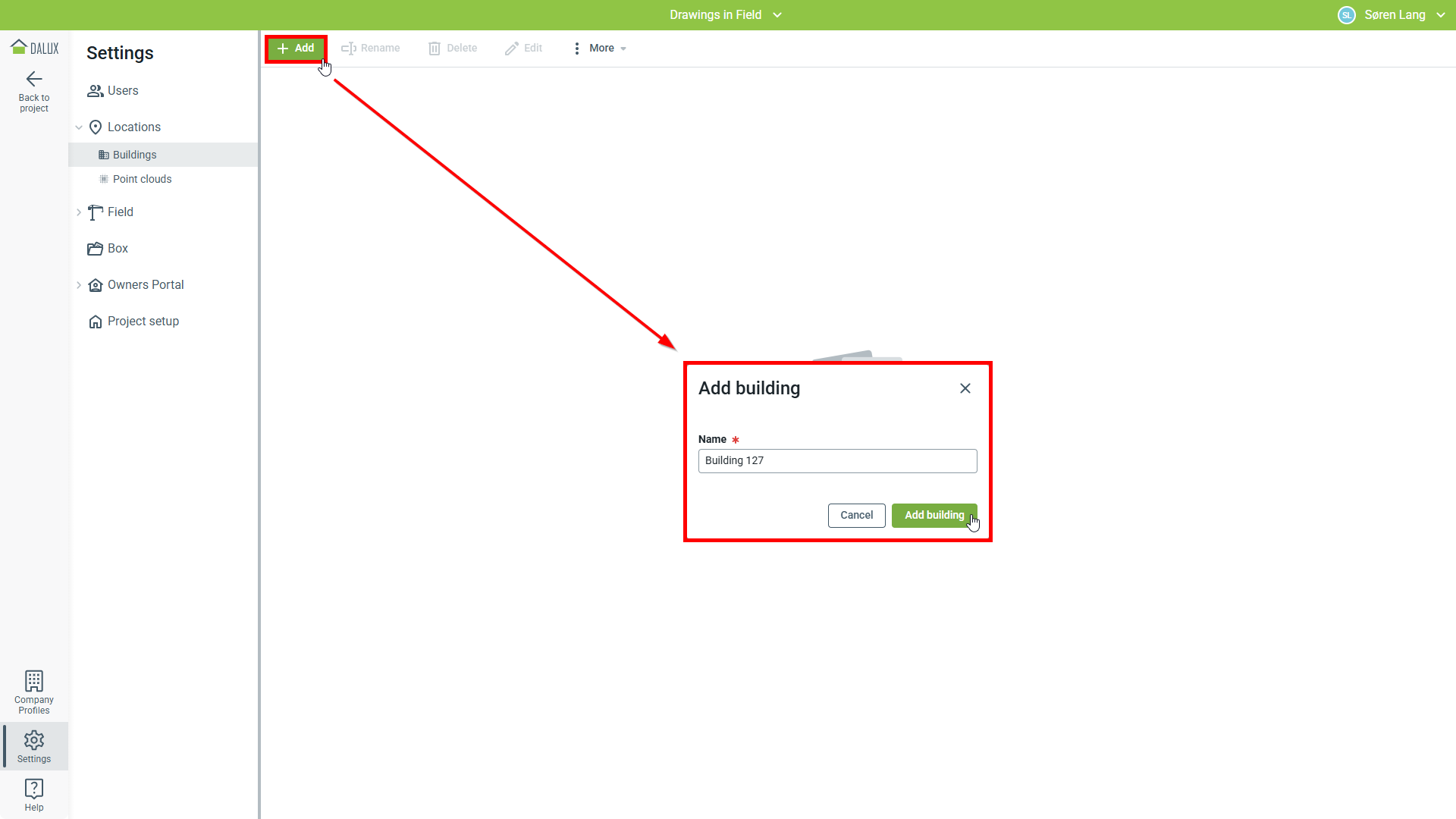

Antes de usar planos en Ubicaciones y Field, debes añadirlos a un edificio. Comienza yendo a:
Ajustes
Ubicaciones
Edificios
Añadir.
Una vez creado el edificio, puedes comenzar a cargar tus planos desde tu ordenador.

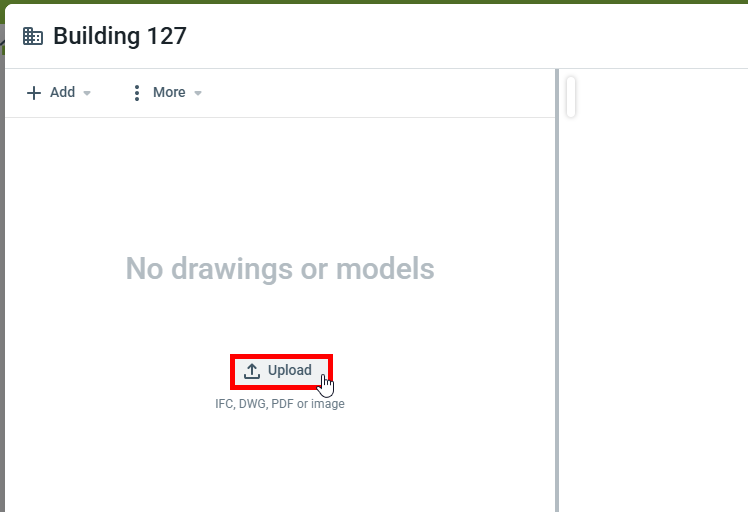

Haz clic Subir y localiza tus dibujos.

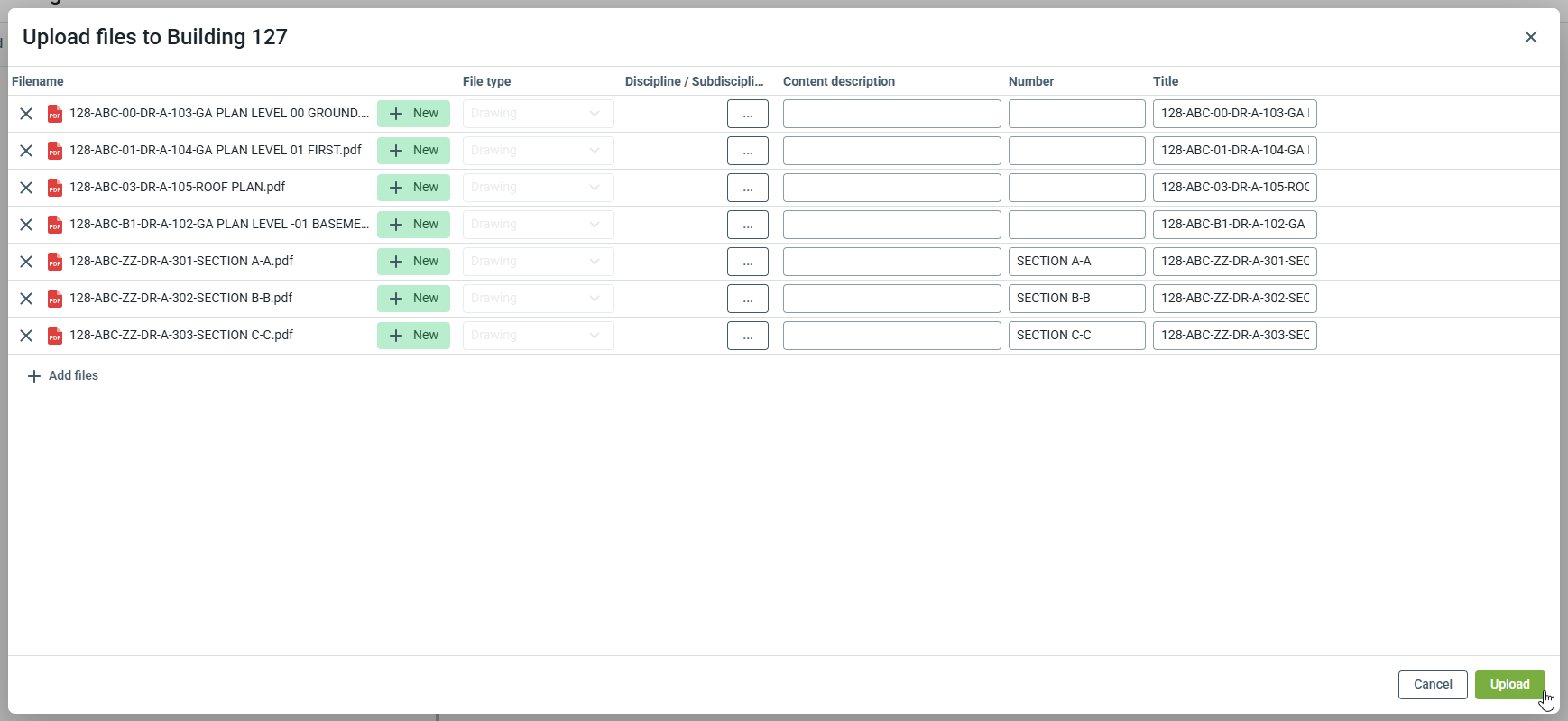

En la ventana de carga, podrás ver los archivos a cargar y añadir disciplinas, descripciones actuales o números de planos para los hipervínculos.
El tema establece el nombre del plano que se muestra a los usuarios en Ubicaciones y Field, pero no altera el nombre del archivo. Esto permite simplificar el nombre mostrado, facilitando que las personas encuentren los planos correctos en el sitio de construcción.
Estos ajustes pueden ser modificados más tarde.
Puedes obtener más información sobre disciplinas en este artículo: Disciplinas y subdisciplinas
Puedes obtener más información sobre hipervínculos en este artículo: Hipervínculos en dibujos PDF
Nota
Una vez que los dibujos estén procesados, estarán disponibles en Ubicaciones para todos los usuarios del proyecto.
Te recomendamos cargar planos a un edificio solo si se pretende que sean utilizados para registros en Field.
Tus planos añadidos están listos para ser utilizados en Ubicaciones y
Field.
Cómo añadir niveles
Todos los planos se cargarán sin niveles. Si sus edificios tienen múltiples niveles, recomendamos añadir niveles en Dalux para ayudar a organizar sus planos.

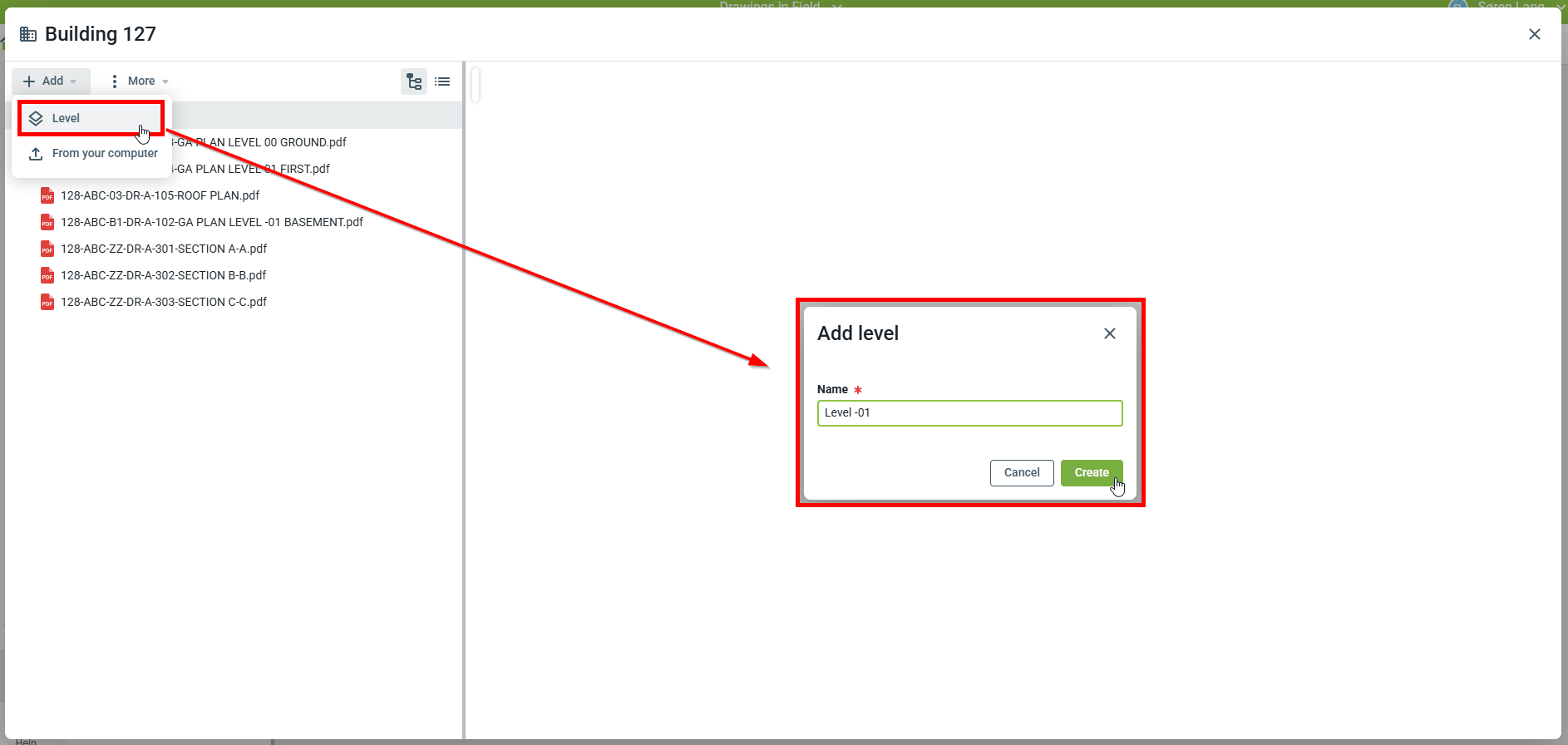

Para añadir un nivel, haz clic Añadir
Nivel
Pon un nombre
'Crear'
Los niveles deben reflejar los niveles en su edificio. Una vez creados los niveles, vas a tener que mapear los planos.
Para mapear planos, arrastre y suelte un plano en un nivel.
Nota

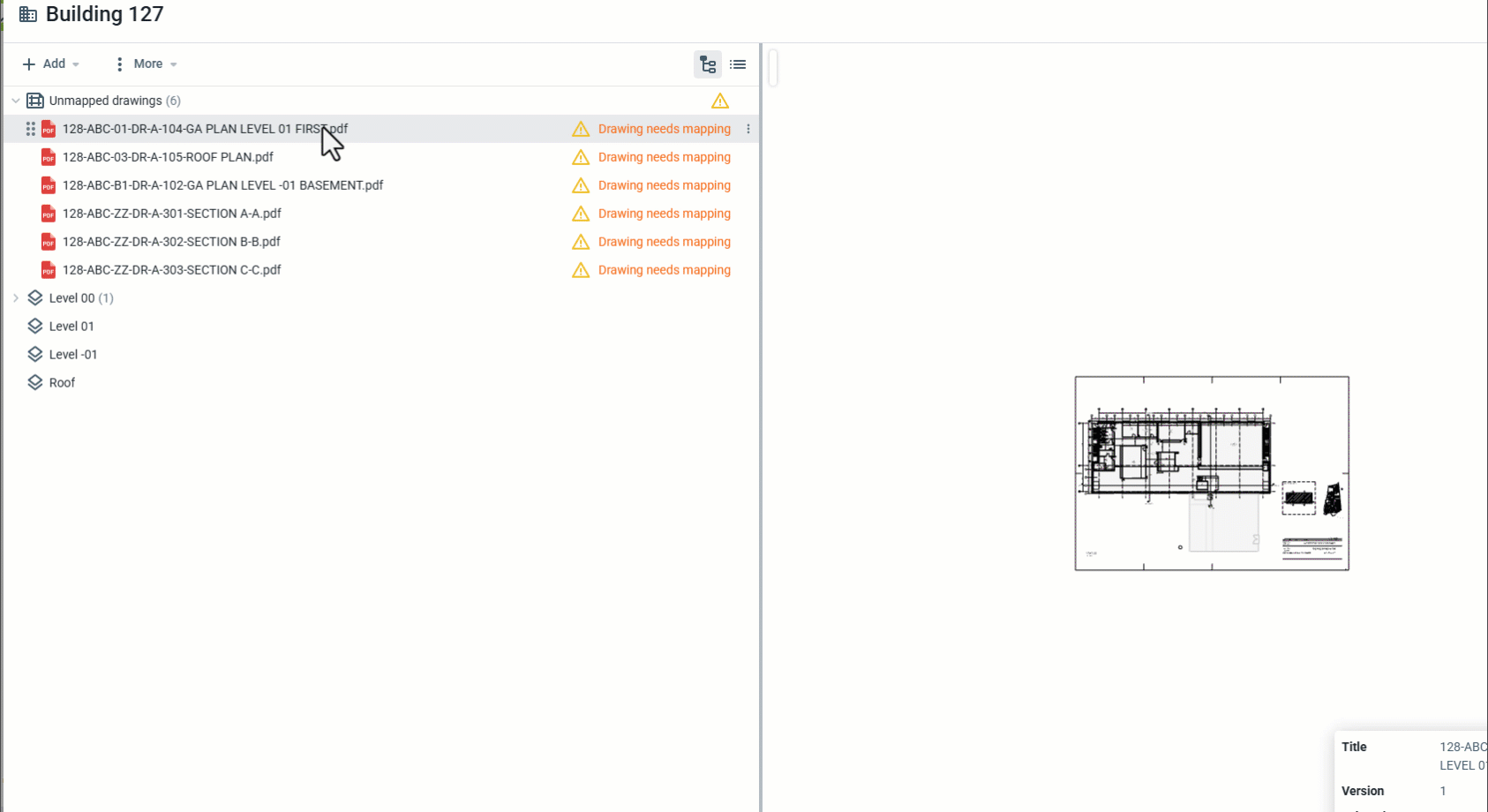

Al añadir niveles, todos los planos sin mapear aparecerán en una carpeta llamada "Sin nivel" en Ubicaciones. Puedes entonces:
- Dejar los planos como planos sin mapear
- Pasa el ratón sobre el dibujo no mapeado, luego haz clic
Mapear a 3D
Sin mapeo
Ambos métodos se verán iguales en Ubicaciones

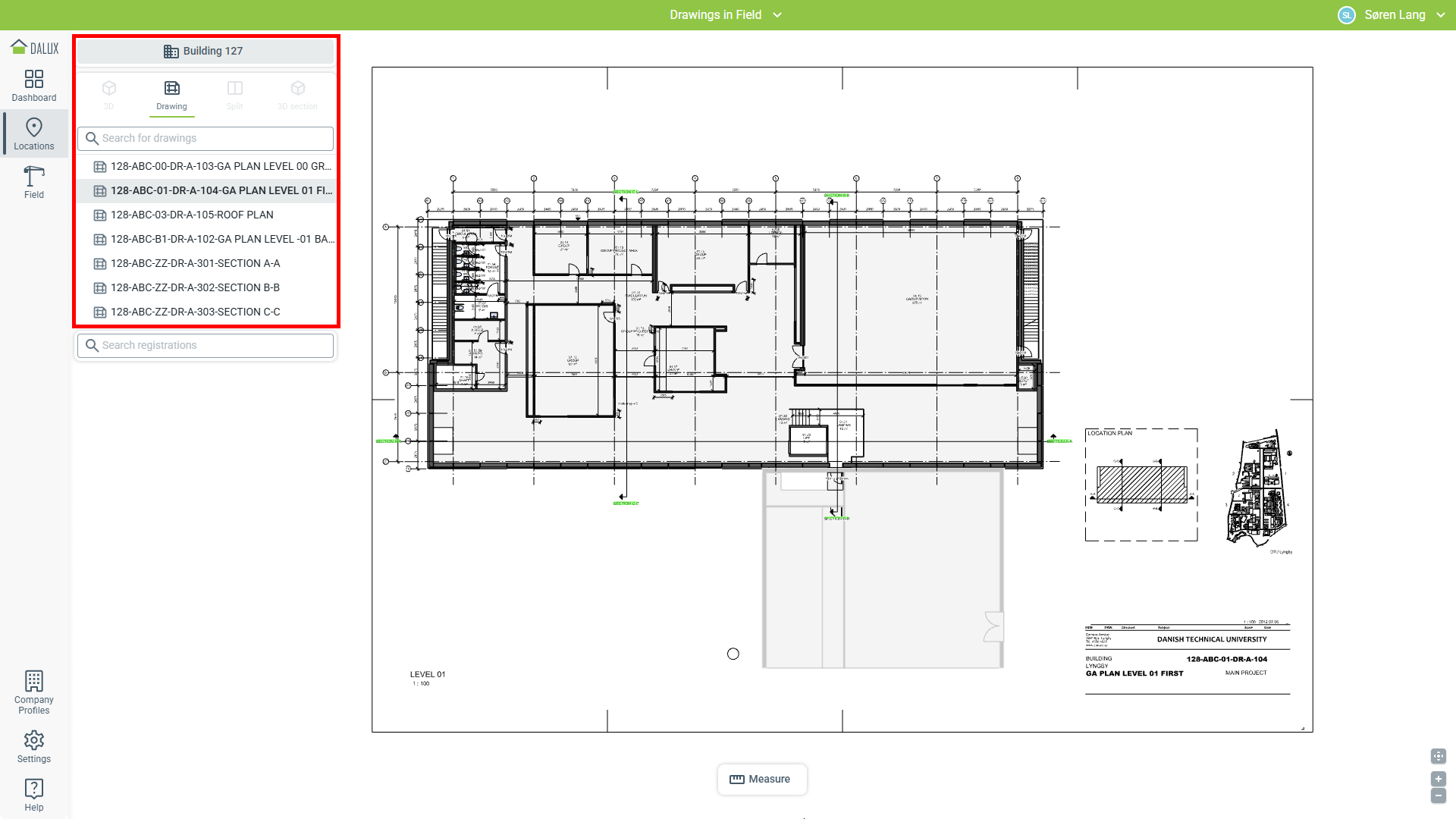

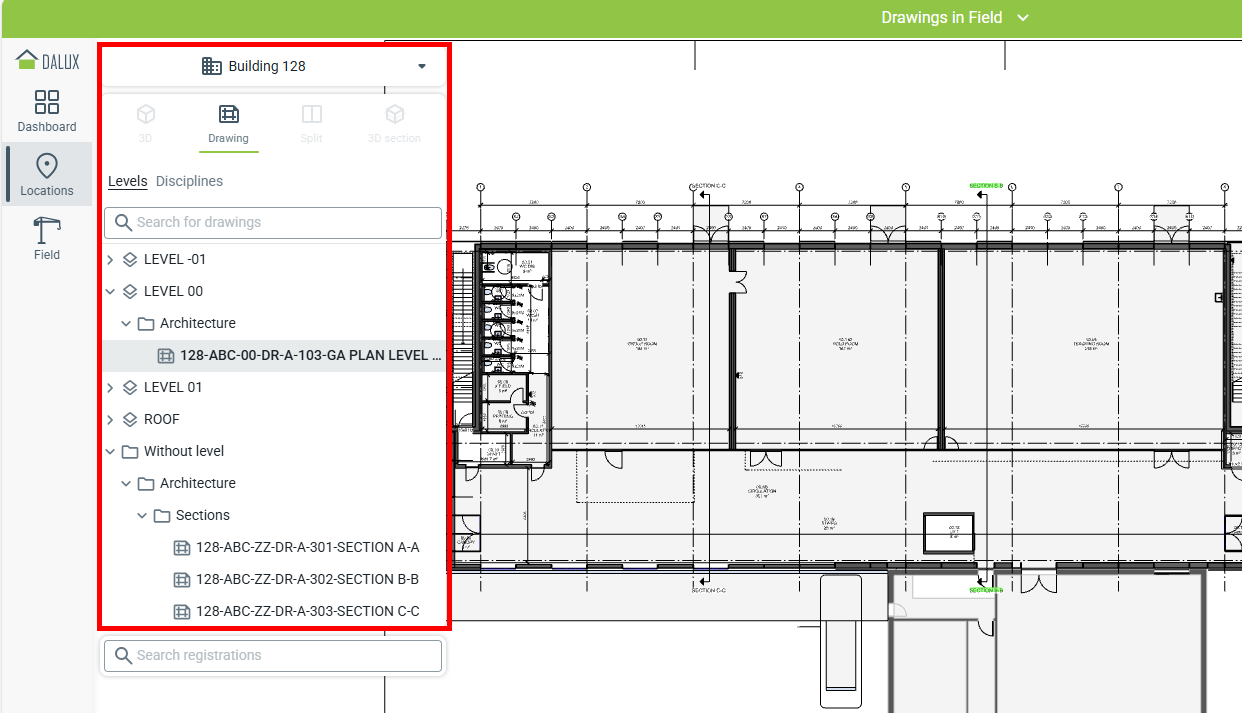

Cuando los planos se hayan añadido a niveles y disciplinas, el resultado se verá algo como esto en Ubicaciones.
Cómo actualizar planos
Puede actualizar sus planos subiendo una nueva versión al edificio.
Información técnica
Siempre que el nombre del archivo sea el mismo, Dalux cargará automáticamente el nuevo plano como una nueva versión. La versión más reciente siempre se mostrará en Ubicaciones.
Si carga un archivo con un nombre de archivo diferente, se tratará como un nuevo plano. Consulta a continuación cómo cambiar nombres de archivo: Cambiar nombres de dibujos o modificar metadatos
Comience yendo a:
Ajustes
Ubicaciones
Edificios

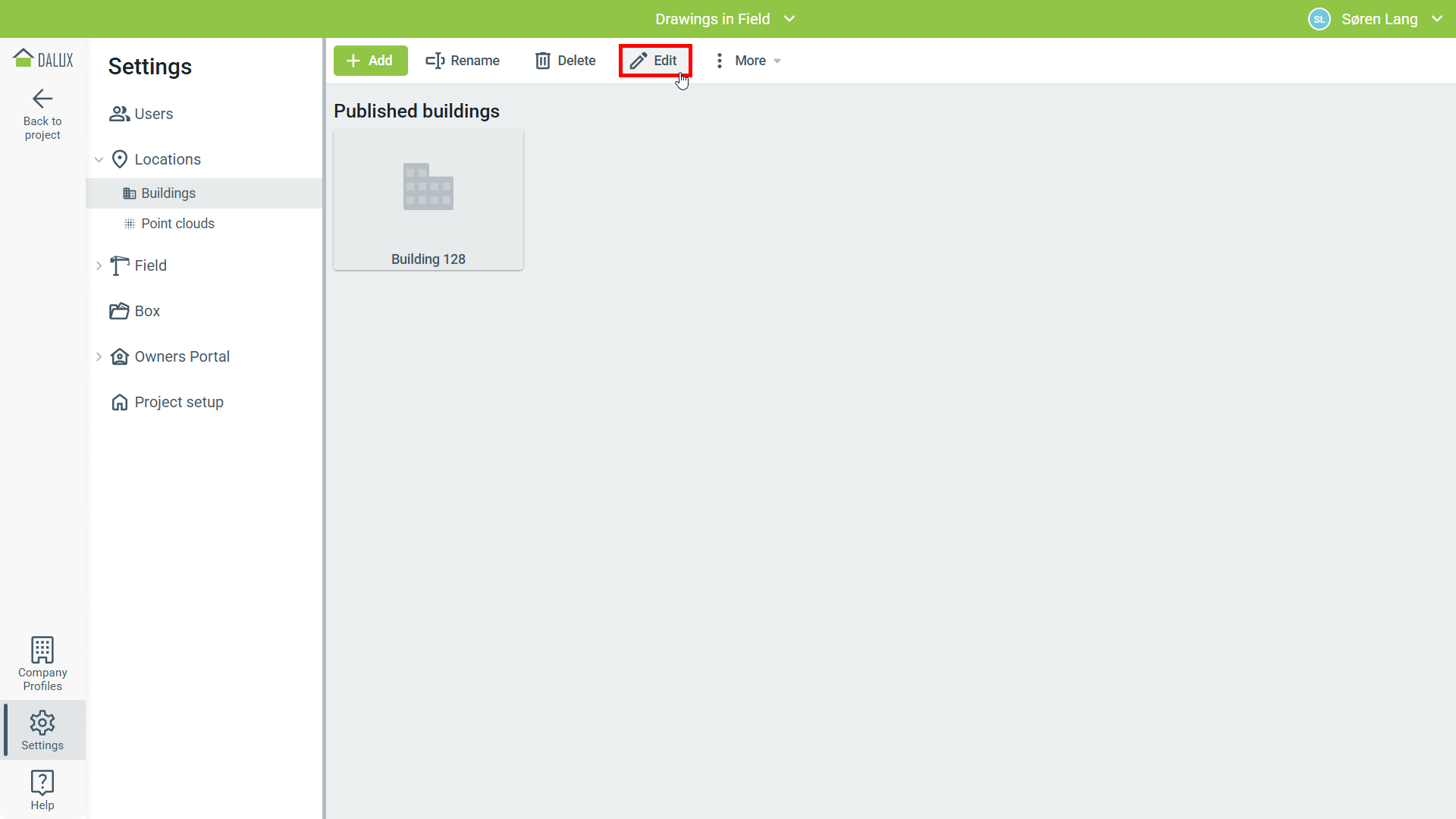

Selecciona tu edificio
Editar
Puede entonces añadir el plano actualizado yendo a:
Añadir

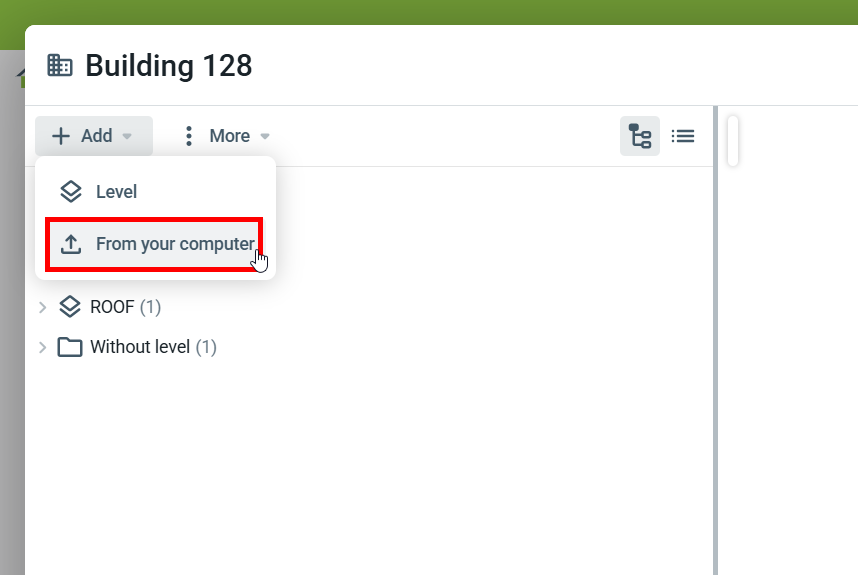

Desde tu ordenador

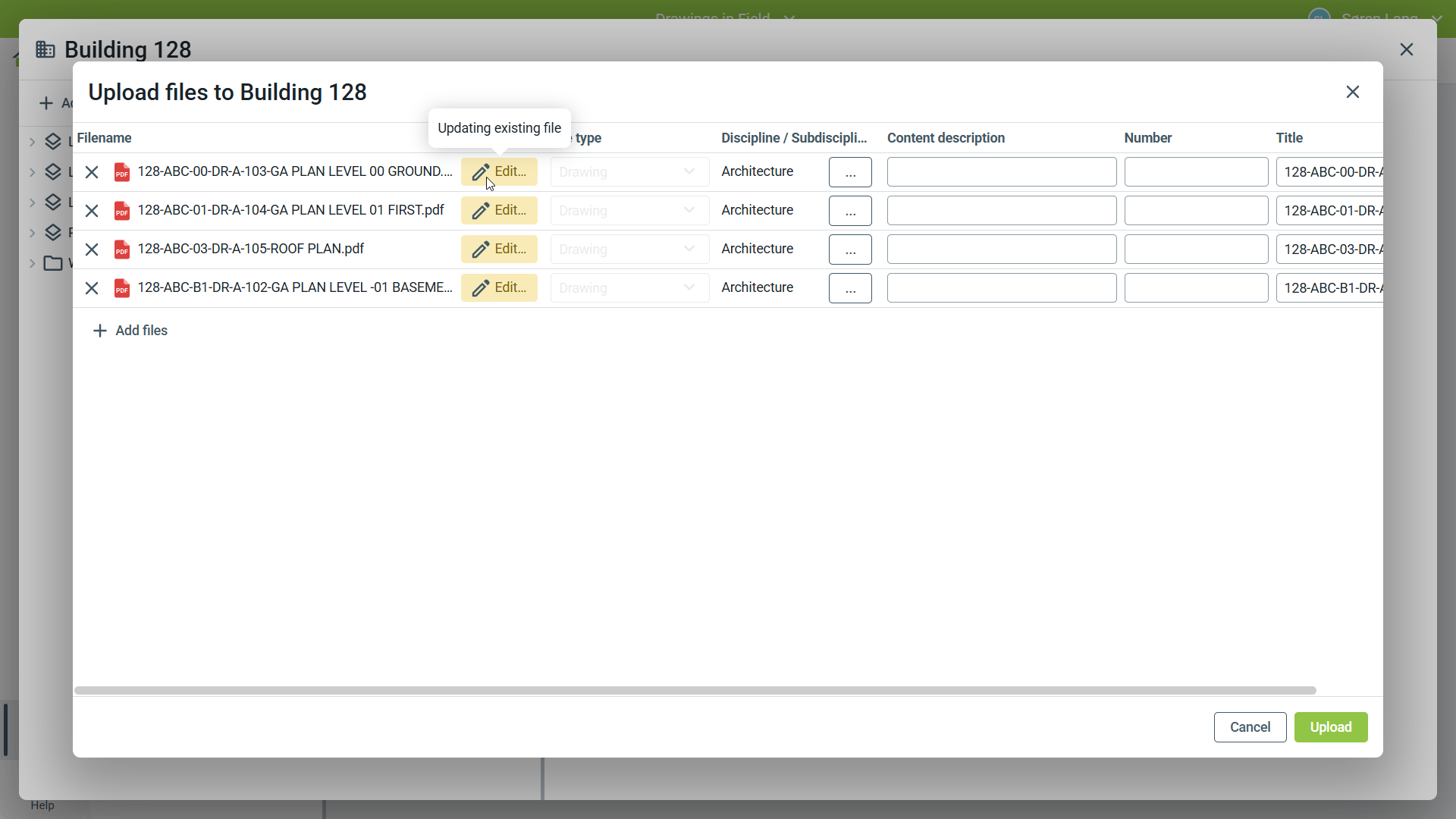

La ventana de carga mostrará que se está cargando una nueva versión de un plano existente. El mapeo a niveles y disciplinas se mantendrá igual. Las inscripciones realizadas en el plano también permanecerán en el plano.
Información técnica
Asegúrate de que el plano actualizado se exporte con los mismos ajustes que el original. Por ejemplo, si el plano está girado o se desplaza a una área diferente, las inscripciones en Field no se moverán con él.
Renombrar planos o cambiar metadatos
Para cambiar el nombre del archivo, debe cargar manualmente una nueva versión directamente al archivo.

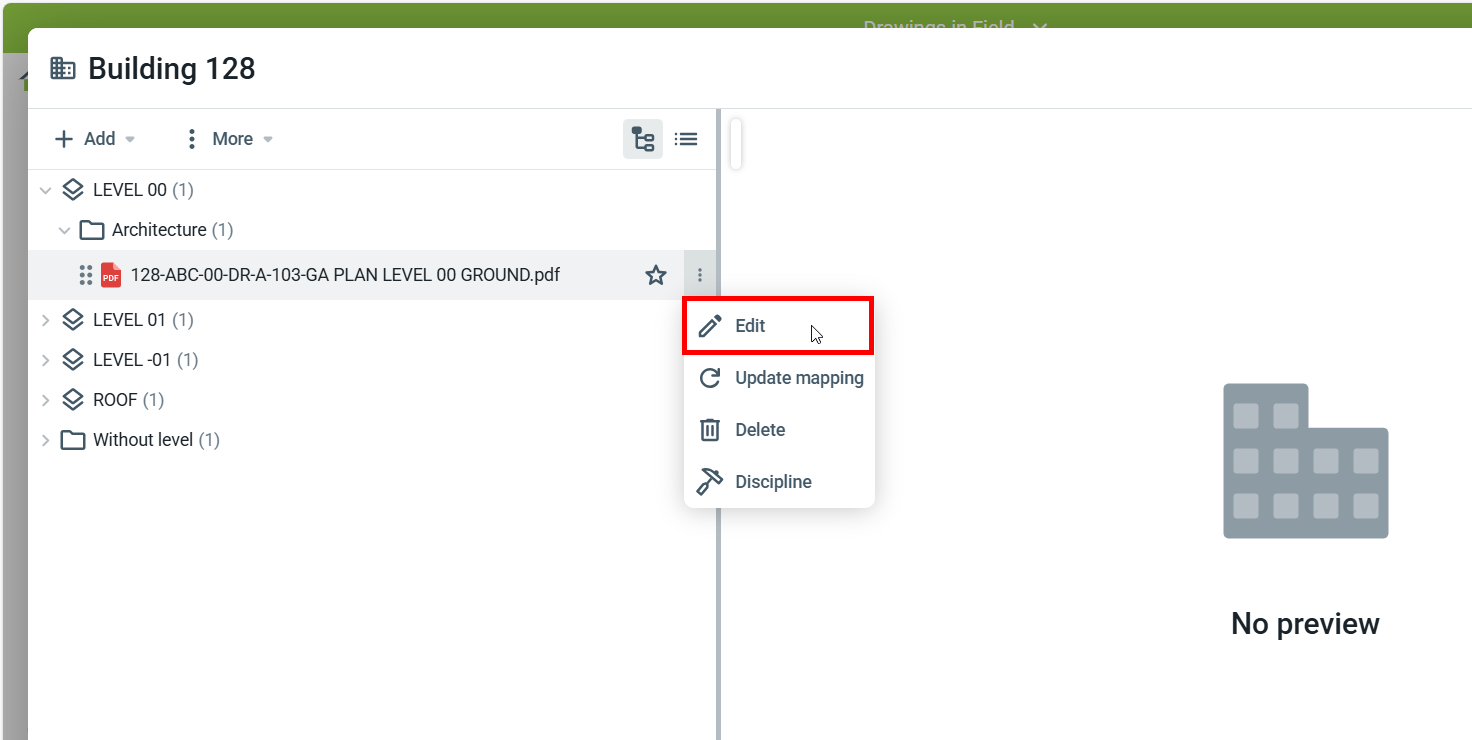

Para abrir un dibujo, haz doble clic en él, o pasa el ratón sobre un dibujo, luego haz clicEditar
El plano se abrirá en una nueva ventana. Desde aquí también puedes descargar o imprimir el plano.
Nota
Si deseas cambiar el nombre mostrado en Ubicaciones y Field, actualice el Tema del plano.

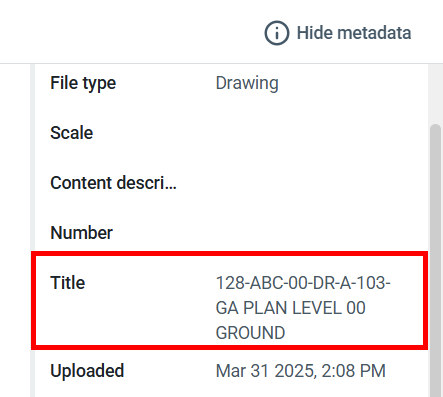

Los metadatos se pueden cambiar en el menú de la derecha (Haz clic Mostrar metadatos para mostrar el menú).

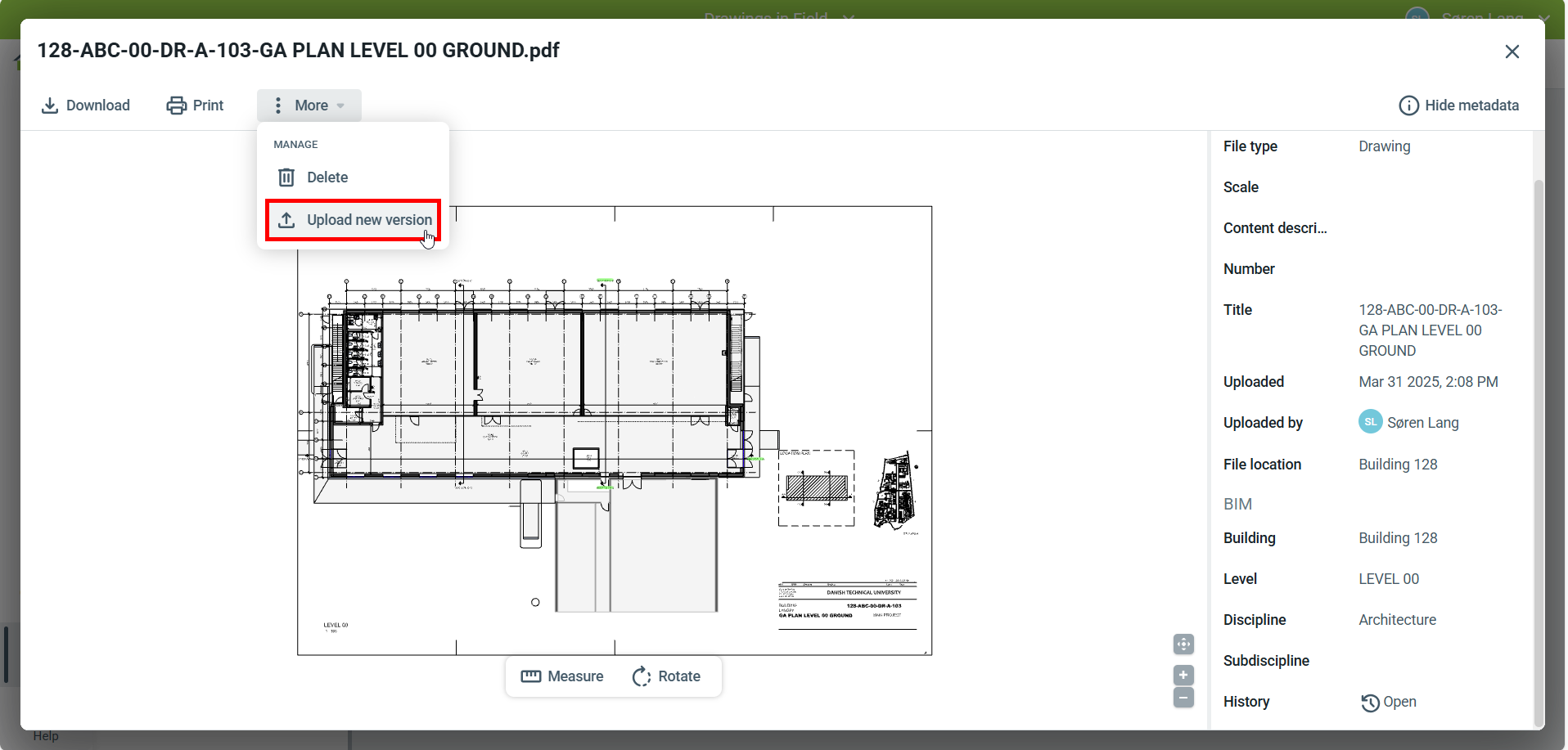

En el menú Más , puedes usar
Cargar nueva versión para subir una nueva versión con un nombre de archivo diferente. El proceso de carga es el mismo. El mapeo a niveles y disciplinas se mantendrá igual. Las inscripciones realizadas en el plano también permanecerán en el plano.
