En este artículo, puedes leer sobre los archivos de datos BIM y cómo usarlos en Dalux.
Con archivos de datos BIM puedes añadir propiedades y valores de propiedades a modelos BIM en Dalux sin la necesidad de software externo. Esto permite a diferentes partes del proyecto añadir información sobre objetos del modelo, por ejemplo, clasificaciones/especificaciones de resistencia al fuego directamente dentro de Dalux.
Cómo crear un archivo de datos BIM
Permisos de usuario
Los archivos de datos BIM pueden ser creados por administradores de proyecto y responsables de planificación de proyectos. Solo están disponibles en Dalux Box Pro. Los archivos de datos BIM no necesitan ser activados.
Para añadir valores de propiedad a un archivo de datos BIM, necesitas tener permisos de 'Escritura' en la carpeta donde se guarda el archivo.

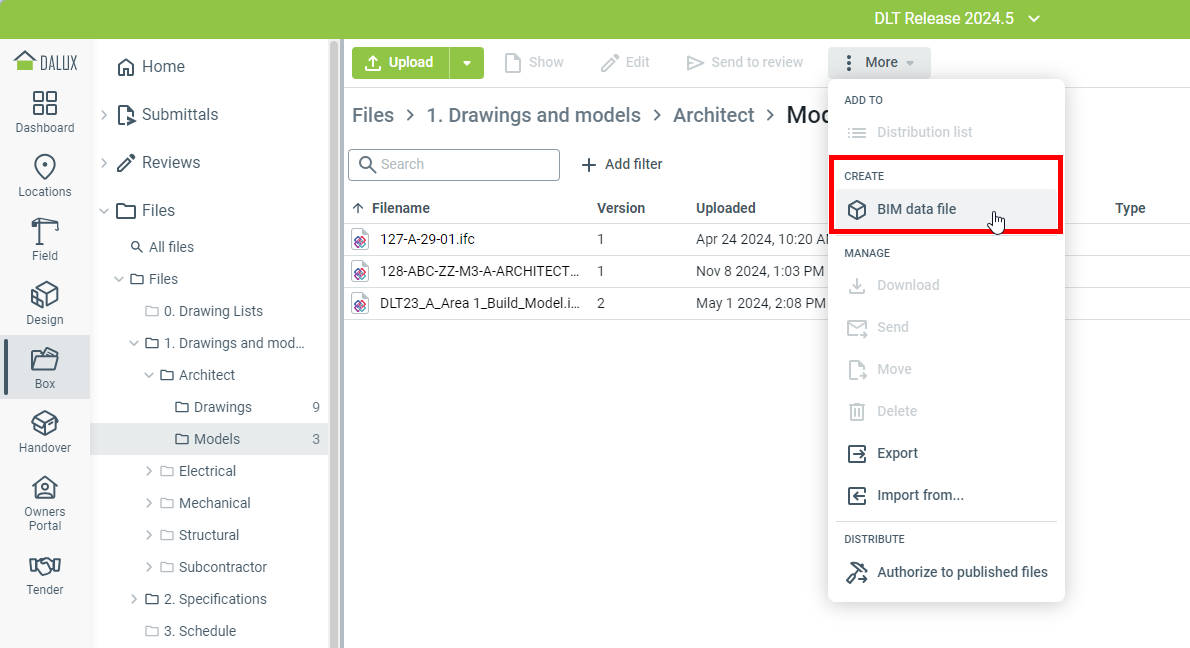

Para crear un archivo de datos BIM, vaya a:Box
Todos los archivos o una carpeta específica
Más
Archivo de datos BIM.
Información técnica
Solo puedes crear un archivo de datos BIM si:
- Tu edificio está publicado en Ubicaciones
- Tu edificio tiene modelo(s) 3D
Si estás usando plantillas de nombramiento de archivos requeridas, el nombre del archivo de datos BIM debe coincidir con los requisitos de la plantilla de nombramiento de archivos.
Asigna un nombre al archivo y selecciona en qué carpeta guardarlo. Si creas un archivo de datos BIM desde una carpeta específica, el archivo de datos BIM se guardará automáticamente en esta carpeta.
Se mostrará una nueva ventana en la que seleccionas para qué edificio estás creando el archivo de datos BIM. Una vez que se ha seleccionado un edificio, se mostrarán tus modelos 3D.
Añadir filtros y propiedades a un archivo de datos BIM

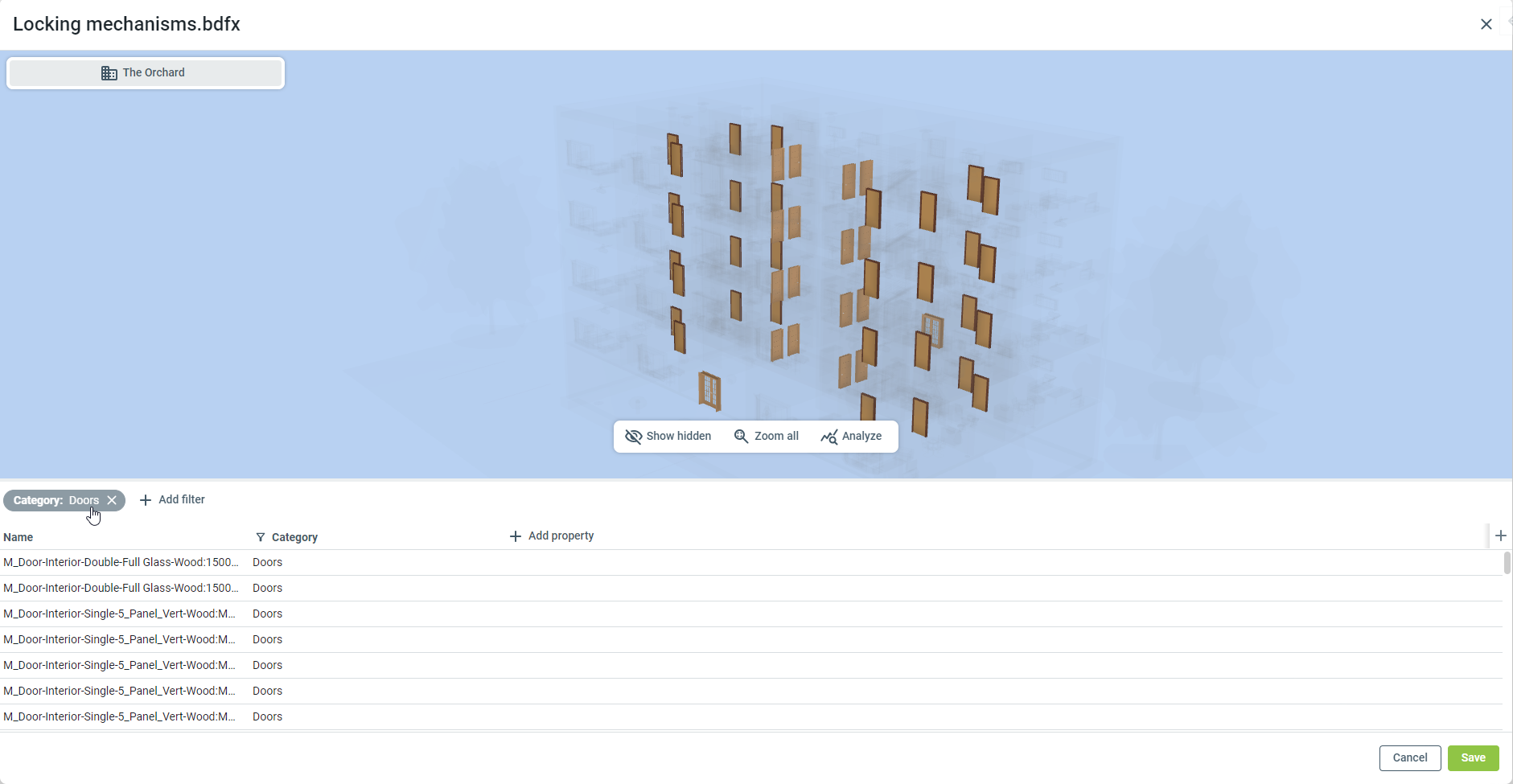

Puedes usar filtros para limitar qué elementos del modelo quieres a los que añadir una propiedad. El filtro se guarda en el archivo de datos BIM.
Si desea obtener más información sobre el uso de filtros en Ubicaciones, puede leer este artículo: Filtros y visualización en Ubicaciones.

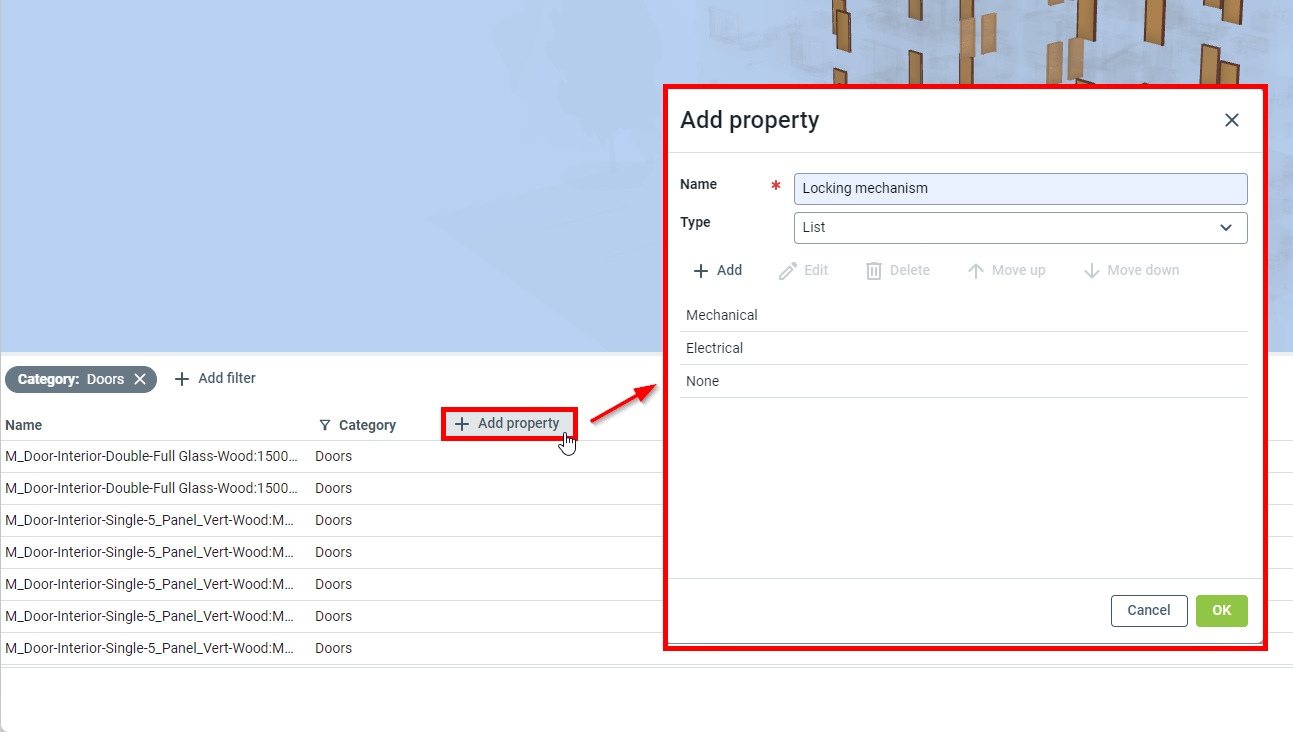

Haga clic en Añadir propiedad en la lista para empezar a añadir una nueva propiedad.
Al añadir una propiedad, primero debes darle un nombre y luego seleccionar el tipo que debe tener la propiedad. Puedes seleccionar entre:
- Texto: Un campo de texto para un texto personalizado no especificado.
- Número: Solo para números. Escribes números enteros o decimales. Al usar el tipo número, también puedes añadir una unidad.
- Lista: Una lista preestablecida de valores para seleccionar. Solo se puede seleccionar un valor de la lista para cada objeto.
Después de añadir al menos una propiedad, ahora el archivo de datos BIM está listo para ser completado. Haz clic en 'Guardar' para guardar tus cambios.
Información técnica
Una vez que se han añadido propiedades al archivo de datos BIM y haces clic en 'Guardar', no puedes añadir, editar o eliminar propiedades del archivo, solo cambiar los valores de propiedad. Si necesitas más propiedades, tendrás que crear un archivo separado.
Cuando guardas el archivo de datos BIM, el archivo necesita ser procesado antes de que los datos sean visibles en Ubicaciones.
Cómo añadir valores de propiedad a un archivo de datos BIM
Permisos de usuario
Para añadir valores de propiedad a un archivo de datos BIM, necesitas tener permisos de 'Escritura' en la carpeta donde se guarda el archivo. Los administradores de proyecto y responsables de planificación de proyectos también pueden añadir valores de propiedad al archivo de datos BIM.
Para comenzar a agregar valores de propiedad a un archivo de datos BIM, primero localice el archivo en Box.
Seleccione el archivo y haga doble clic o haga clic en Mostrar para abrirlo.

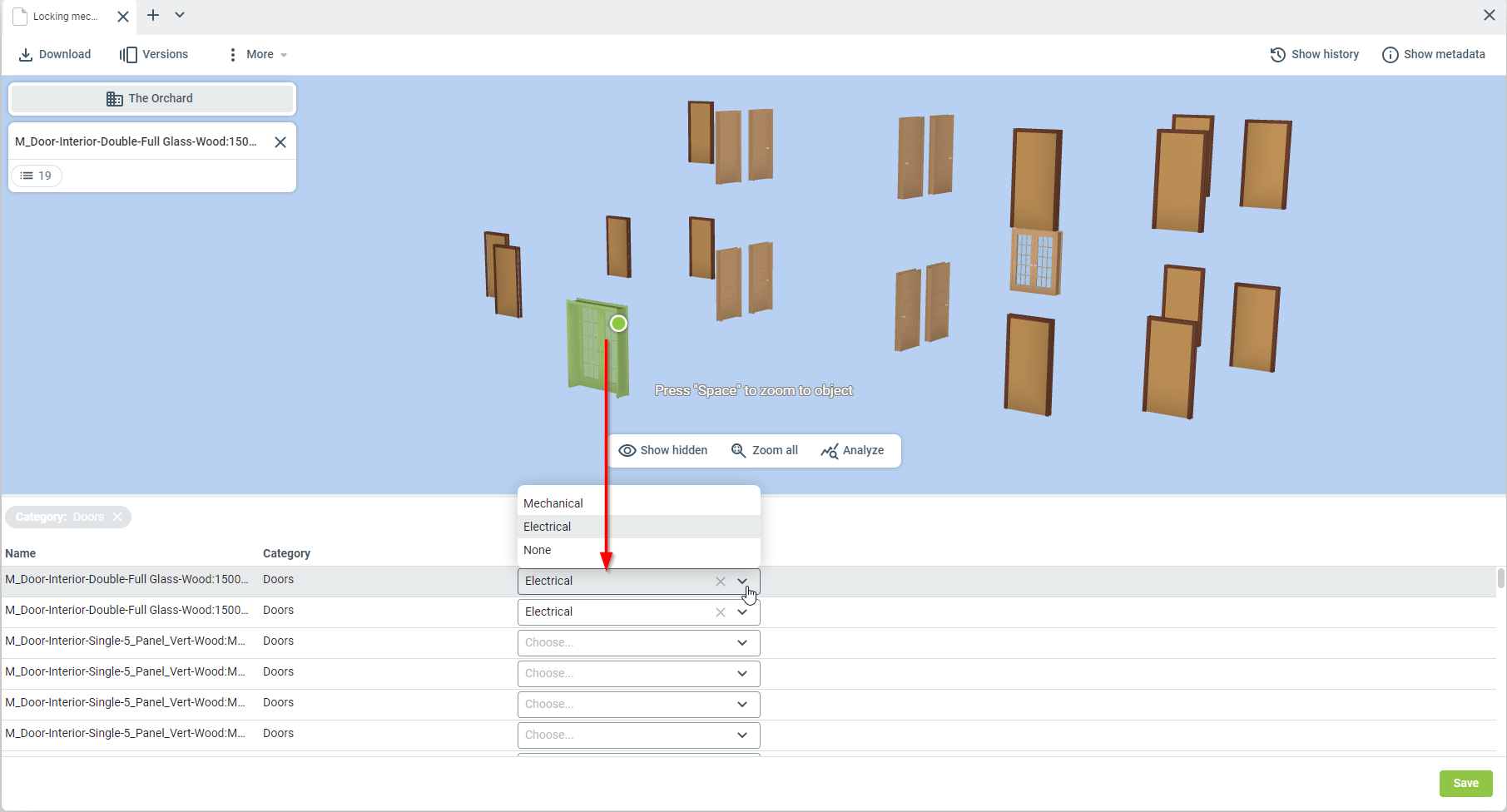

Cuando haces clic en un objeto en el BIM Viewer, el objeto correspondiente en la vista de lista se resaltará. Si haces clic en una línea en la vista de lista, el BIM Viewer resaltará y hará zoom automáticamente en el objeto correspondiente.

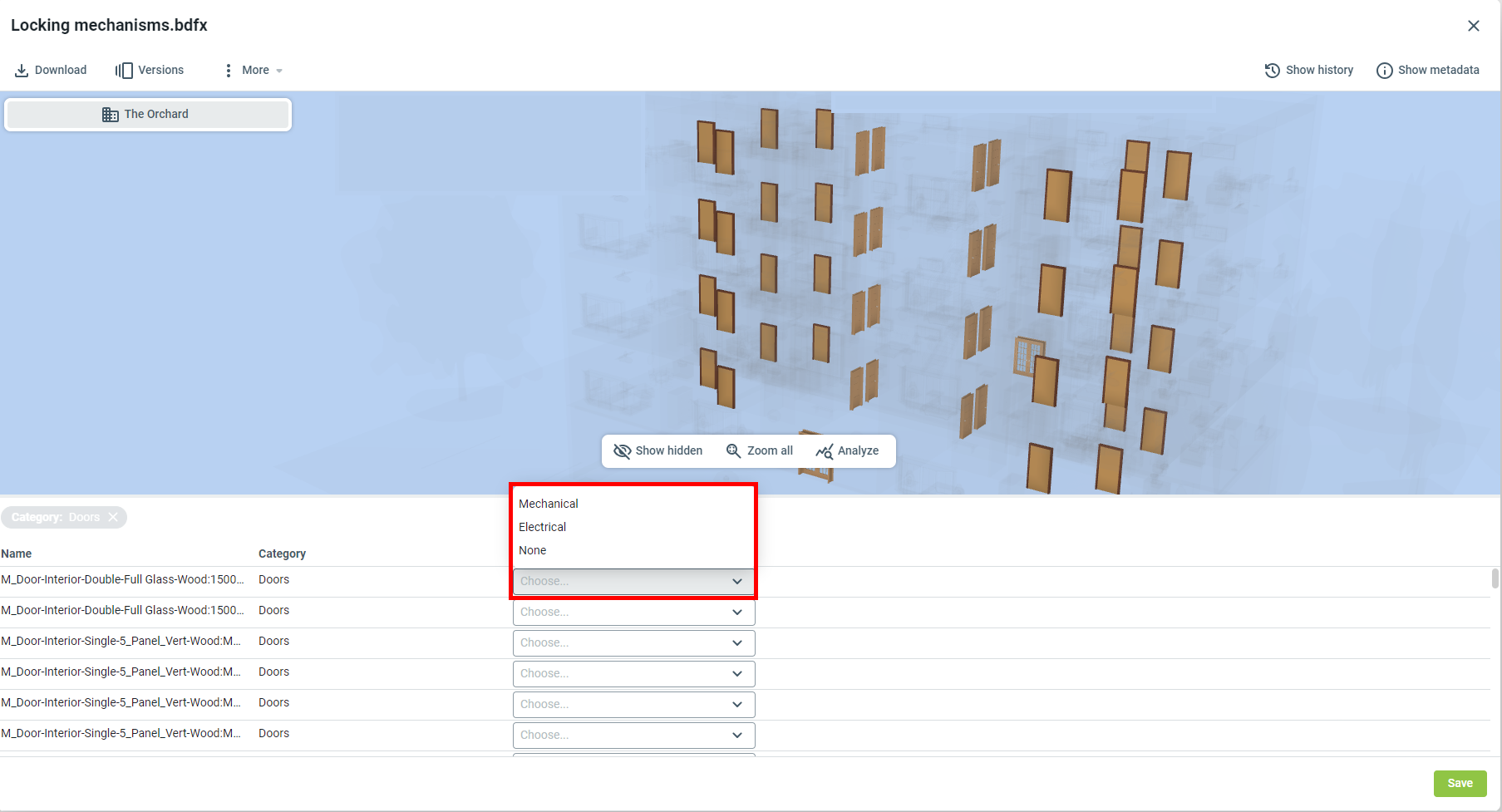

Puedes completar los valores de propiedad escribiendo tus valores (para texto y números) o seleccionando el valor de la lista predefinida.
Una vez que hayas añadido los valores de propiedad recuerda hacer clic en 'Guardar'.
Nota
Cuando guardas un archivo de datos BIM, necesita ser procesado antes de que los datos estén disponibles en Ubicaciones. Puede tomar un breve tiempo antes de que estos cambios estén disponibles. Si no ves tus cambios, espera un momento e intenta nuevamente más tarde.

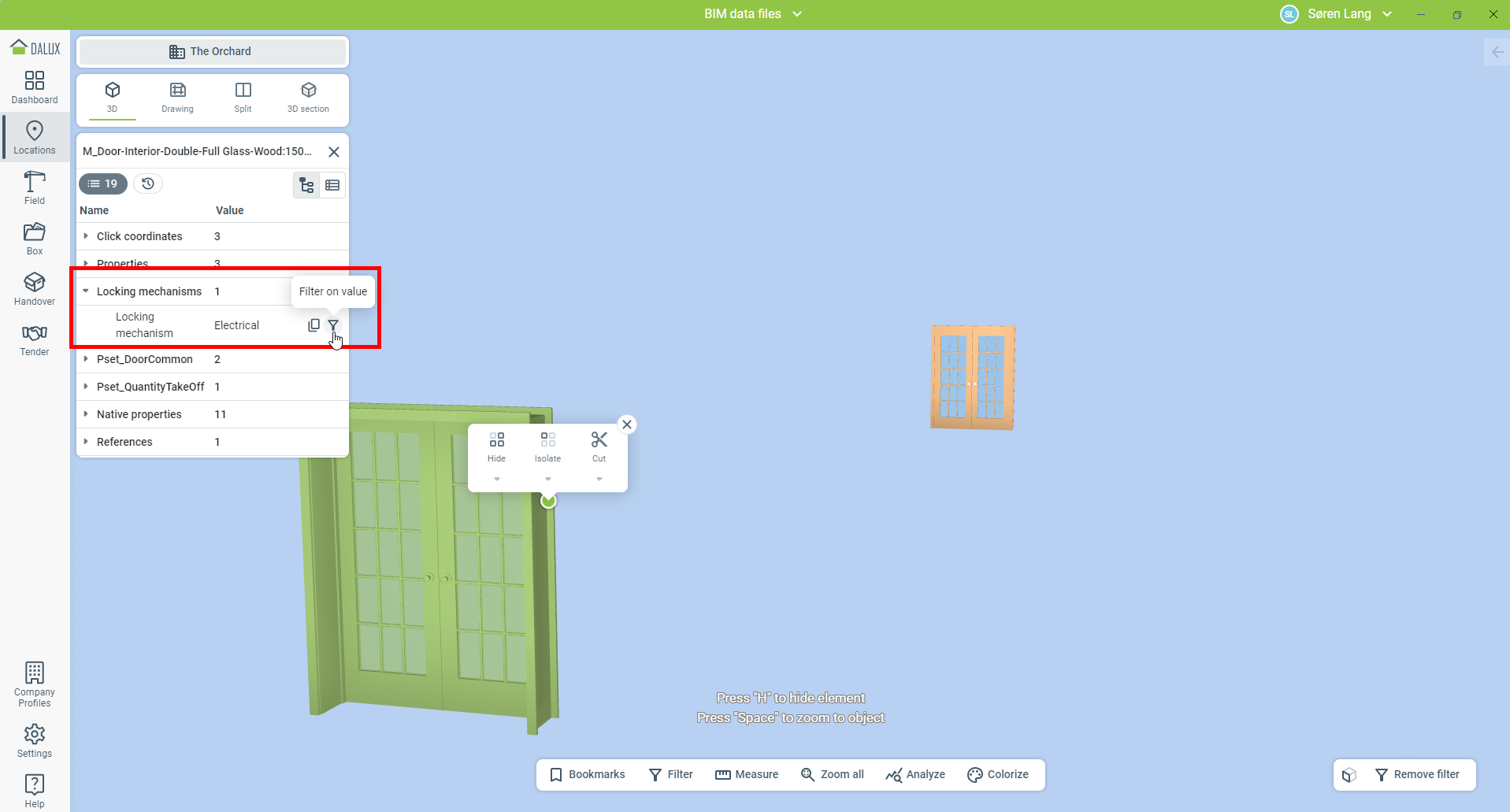

Una vez que el archivo se ha procesado, las propiedades y valores pueden verse en Ubicaciones. Puedes buscar y usar filtros para las propiedades del archivo de datos BIM, al igual que otras propiedades en tu modelo.
Leer más
Si quiere aprender más sobre el uso de filtros en Ubicaciones, lea este artículo: Filtros y visualización en Ubicaciones.
