Este artículo explica cómo configurar y usar Design en Dalux.
Si estás utilizando la publicación manual y áreas de archivo, Design puede ofrecerte un entorno dentro de Dalux, donde puedes ver y comunicarte sobre modelos y dibujos no publicados.
En este entorno, puedes usar validación del modelo, comentarios y otras prestaciones de Dalux para colaborar en iteraciones de modelos y planos entre equipos.
Puedes leer más acerca del uso de publicación manual y áreas de archivo en estos artículos:
Consejos y trucos
La validación de modelos está disponible en Design incluso si no estás utilizando la publicación manual.
Cómo establecer Design
Derechos de usuario
La activación y configuración de Design deben ser realizadas por un administrador de proyecto. Design es parte de Dalux Box Pro.
Activar Design

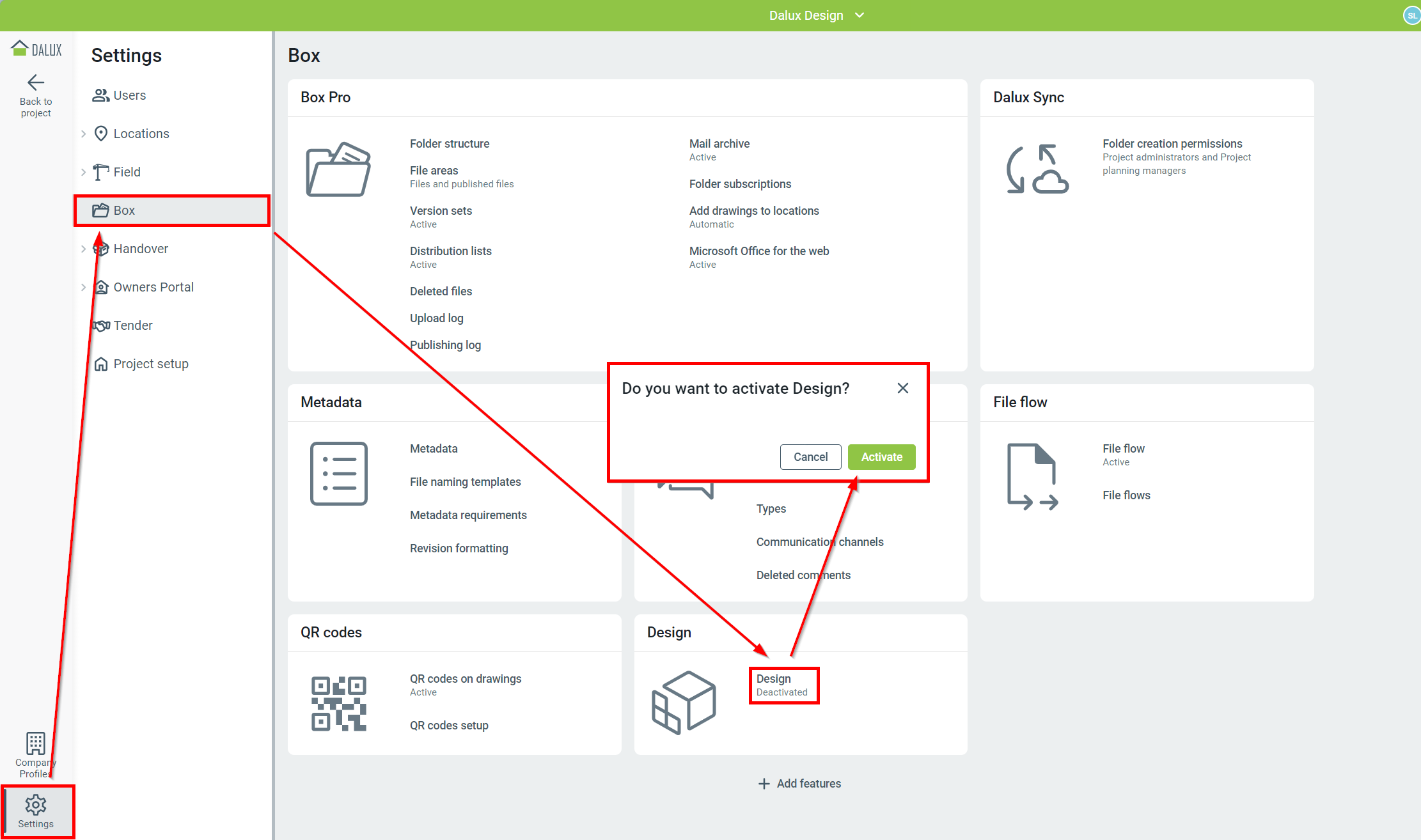

Para activar Design, ve a Ajustes
Box
Activar Design
'Activar'
Una vez que Design ha sido activado, un nuevo elemento de menú aparecerá en la barra lateral del proyecto. Antes de que los usuarios del proyecto puedan acceder a Design, necesitas establecer grupos con acceso.
Acceso a Design

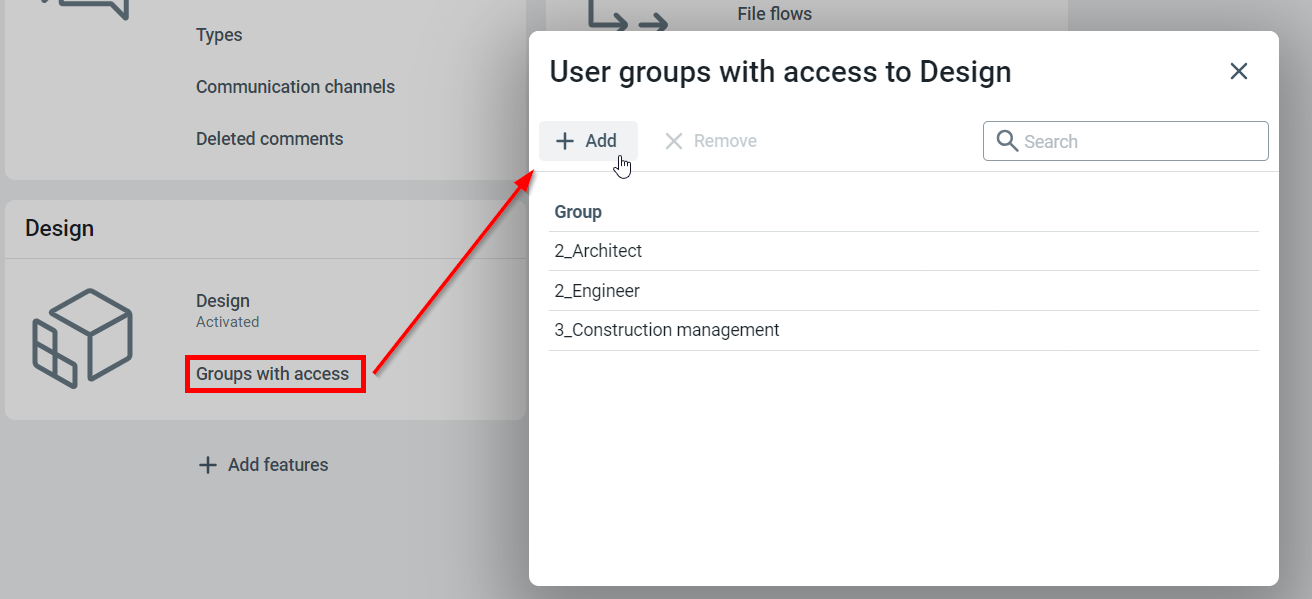

Para controlar el acceso a Design, ve a Ajustes
Box
Grupos con acceso a Design
En las ventanas emergentes, haz clic en Añadir, y selecciona los grupos de usuarios a los que deseas dar acceso. Todos los usuarios en el grupo de usuarios seleccionado ahora podrán ver y usar Design.
Cómo usar Design
En Design puedes trabajar en versiones no publicadas y publicadas de modelos, por ejemplo, en la fase de diseño del proyecto o al realizar iteraciones en los modelos durante la construcción.
La navegación dentro de Design funciona de la misma manera que en Ubicaciones - puedes leer más sobre cómo usar Ubicaciones en este artículo: Navegar en Ubicaciones en el escritorio.
Información técnica
Todos los edificios/estructuras/áreas/mapas son visibles en Design, tanto desde Archivos como Archivos publicados. Sin embargo, si la publicación manual está permitida, los archivos no publicados solo se pueden trabajar en Design.
Mientras usas Design, puedes:
- Utiliza comentarios y canales de comunicación
- Filtrar, medir y dar color a
- Utiliza la validación de modelos para conflictos, tolerancias, y metadatos
- Comparar archivos de modelos publicados y no publicados
No puedes realizar registros de Field (Tareas, formularios, etc.) en modelos o planos en Design.

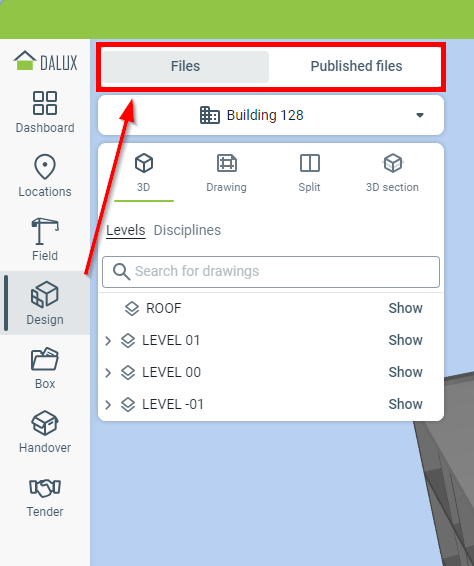

Para acceder a Design, haz clic en Design en la barra lateral. Mientras estés en Design puedes cambiar entre los archivos de modelo desde las áreas 'Archivos' y 'Archivos publicados'
Cuando cambias entre los archivos de modelo que ves, los filtros y cortes se mantendrán igual. Esto te permite cambiar rápidamente entre modelos para ver las modificaciones realizadas.

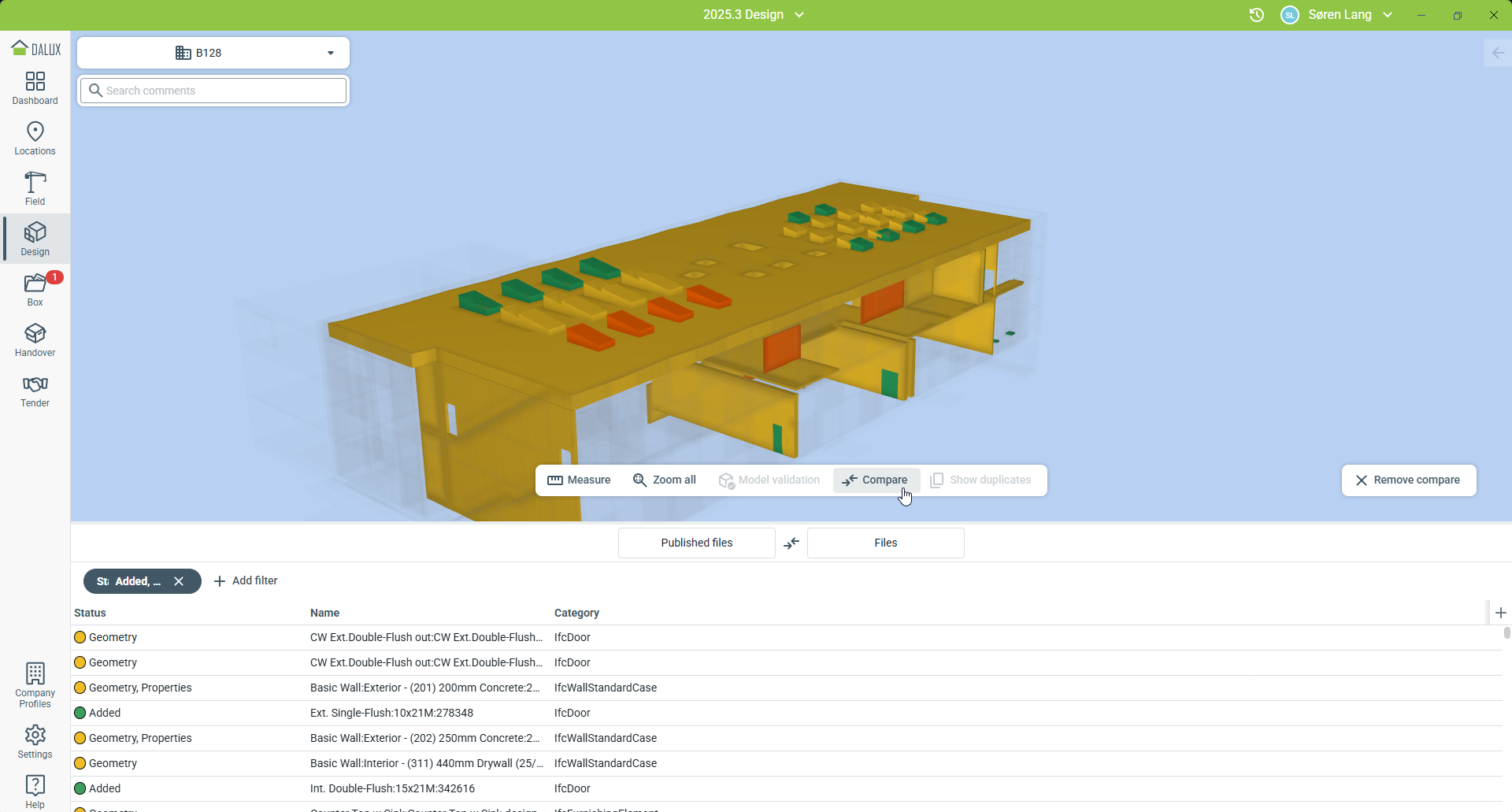

Si estás en la aplicación de escritorio de Dalux, puedes comparar las últimas versiones del modelo entre la versión de Archivos no publicada y la versión en Archivos publicados. Puedes usar la vista de lista para filtrar y ordenar los cambios en el modelo.
Leer más
Si deseas obtener más información sobre el uso de la publicación manual, lee este artículo: Cómo usar la publicación manual.
