Este artículo explica cómo navegar por modelos y planos en Dalux escritorio. Aprender a moverte mejor en tu modelo 3D te ayudará a encontrar rápidamente la información que buscas.
Recomendamos utilizar la aplicación para escritorio de Dalux, al trabajar con modelos complejos, ya que permite que tu ordenador utilice más recursos que un navegador web.
Si estás utilizando Dalux en móvil, puedes aprender cómo navegar en 3D en este artículo: Navegar en Ubicaciones en móvil.
Cómo acceder y navegar por planos en Ubicaciones
Para acceder a tus modelos 3D en el proyecto, comienza yendo a Ubicaciones en la barra lateral.
Dalux abrirá automáticamente el visor de BIM en la última vista utilizada.

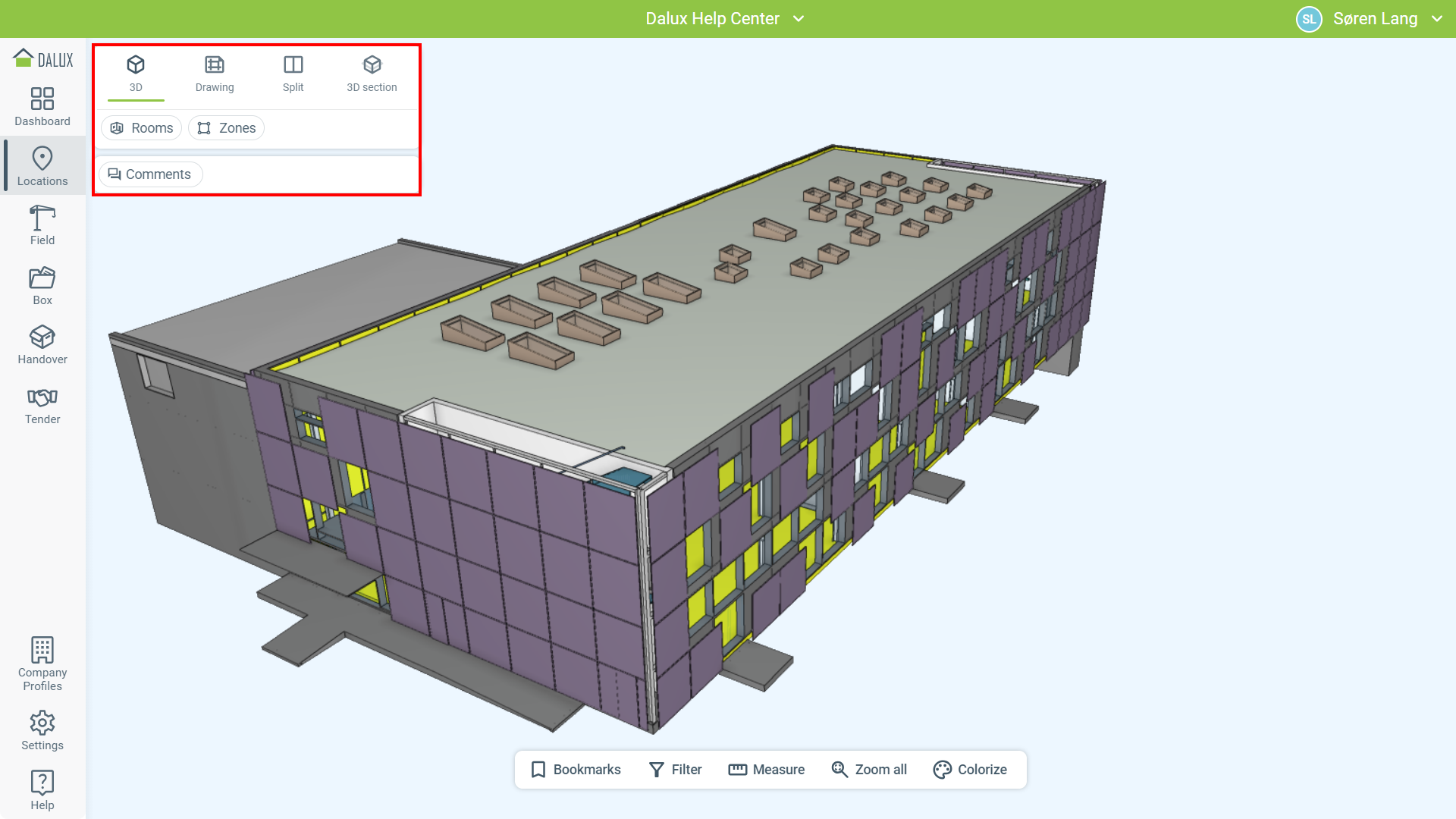

En la barra de herramientas, puedes alternar entre las diferentes vistas:
-
3D - Navegación en 3D a pantalla completa que permite movimientos en todos los ejes
-
Plano - Vista solo 2D para planos añadidos al edificio
-
Dividir - Una división entre 3D y 2D donde puedes usar el plano 2D para moverte en 3D
-
Sección 3D - Una vista 3D con un corte automático basado en tus niveles o asignaciones verticales en el modelo
Las vistas se explican con detalle a continuación.
Uso de la vista 3D
La vista 3D es una vista completa que permite moverse libremente alrededor del modelo. Esta vista es útil para recopilar información de los elementos del modelo o añadir comentarios en 3D.
Moverse en 3D utiliza el ratón, el teclado o una combinación de ambos.

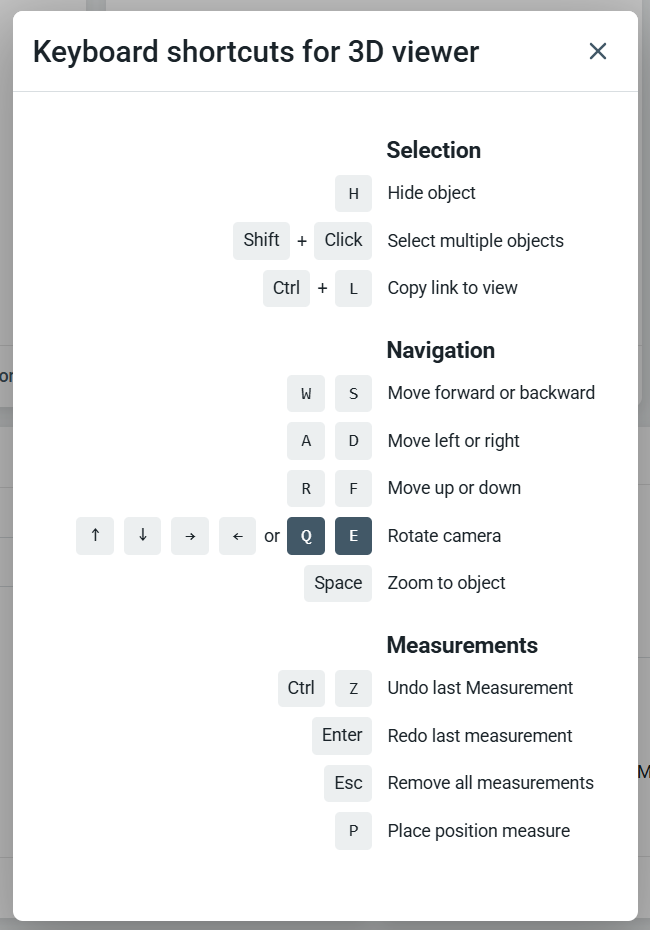

Puedes ver algunos atajos útiles haciendo clic en tu nombre en la esquina superior derecha y luego en Atajos de teclado.
Se recomienda familiarizarse con estos atajos, ya que te ayudarán al moverte por el modelo. También puedes usar tu ratón para mover la cámara a grandes distancias.

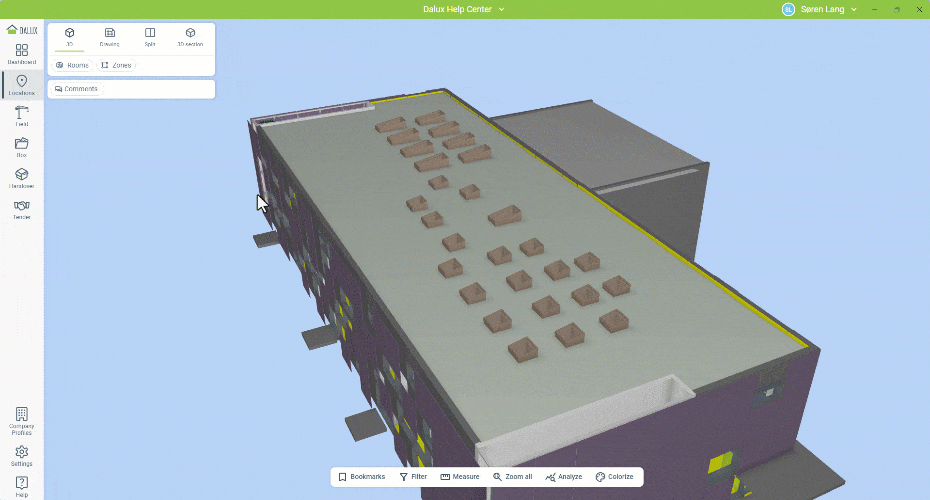

- Haz clic y mantén presionado el botón izquierdo del ratón y arrastra para orbitar la cámara
- Haz clic y mantén presionado el botón derecho o medio del ratón y arrastra para mover la cámara
- Desplaza la rueda del ratón para acercar y alejar
Mientras estás en la vista 3D puedes crear Comentarios si la función está activada y tienes los permisos correctos.
No puedes crear registros de Field en la vista 3D. Deberás utilizar la vista Dividida. Esto se debe a que las ubicaciones de los registros deben estar conectadas a un plano.
Consejos y trucos
Usa el ratón para movimientos grandes y el teclado para afinar tu vista. Los movimientos del ratón funcionan mejor para vistas exteriores o en habitaciones grandes, y la navegación con teclado es efectiva en espacios más pequeños.
Usar la combinación de ratón y teclado en 3D te permite navegar rápidamente por tu modelo.
Uso de la vista de plano
La vista de plano es solo 2D y muestra los planos que se han añadido a los niveles del edificio. Si no tienes planos en el edificio, puedes usar los planos automáticos de corte por nivel basados en la elevación de los niveles de tu edificio.

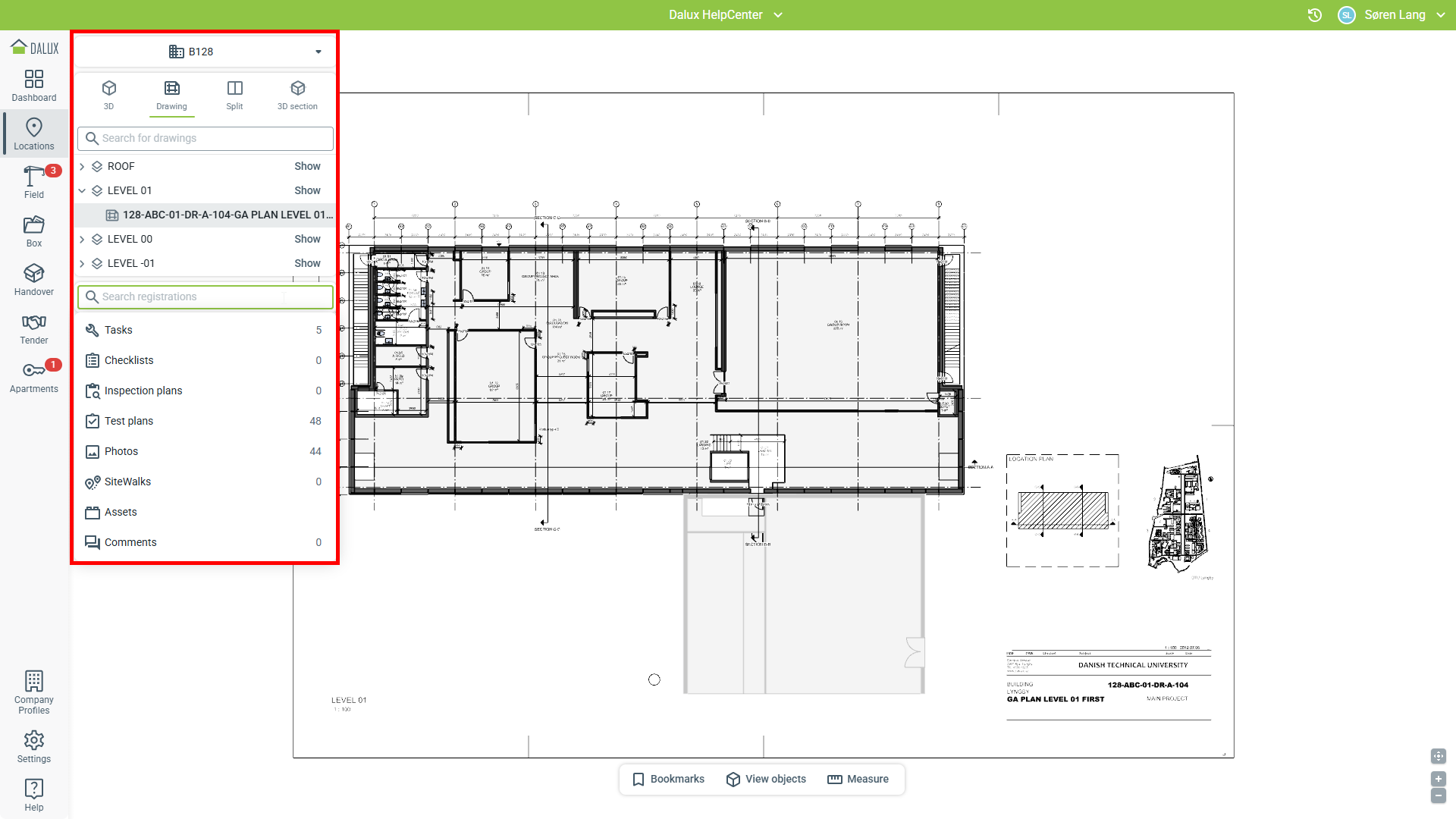

La vista de Plano muestra un dibujo en 2D y un menú. En el menú, puedes elegir qué dibujo mostrar.
Los niveles se indican con un ícono . Cada nivel puede contener varios planos. Al hacer clic en 'Mostrar' saltarás automáticamente al plano predeterminado para el nivel.
Si el proyecto está utilizando disciplinas y subdisciplinas, se mostrarán como carpetas con el ícono .
Consejos y trucos

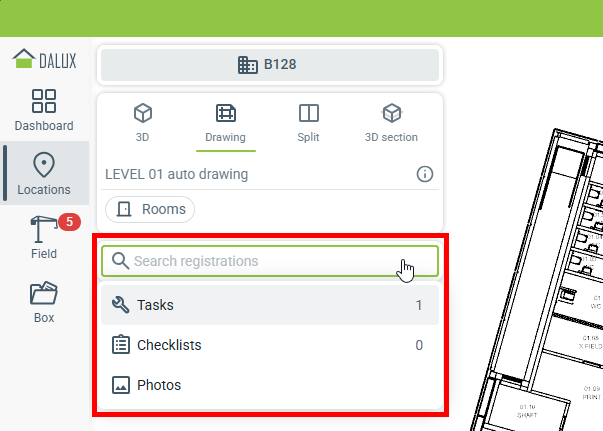

Si no ves el panel de tipo de registro, haz clic en el campo de búsqueda y el panel se mostrará.
Cuando miras un plano en Ubicaciones puedes:
- Haz clic y mantén presionado el botón izquierdo del ratón y arrastra para moverte
- Desplaza la rueda del ratón para acercar y alejar (Puedes mantener presionado Ctrl para acercar en incrementos más pequeños)
Si haces clic en el plano, puedes saltar a esa ubicación en 3D. Esto abrirá la vista Dividida.
Usando la vista dividida

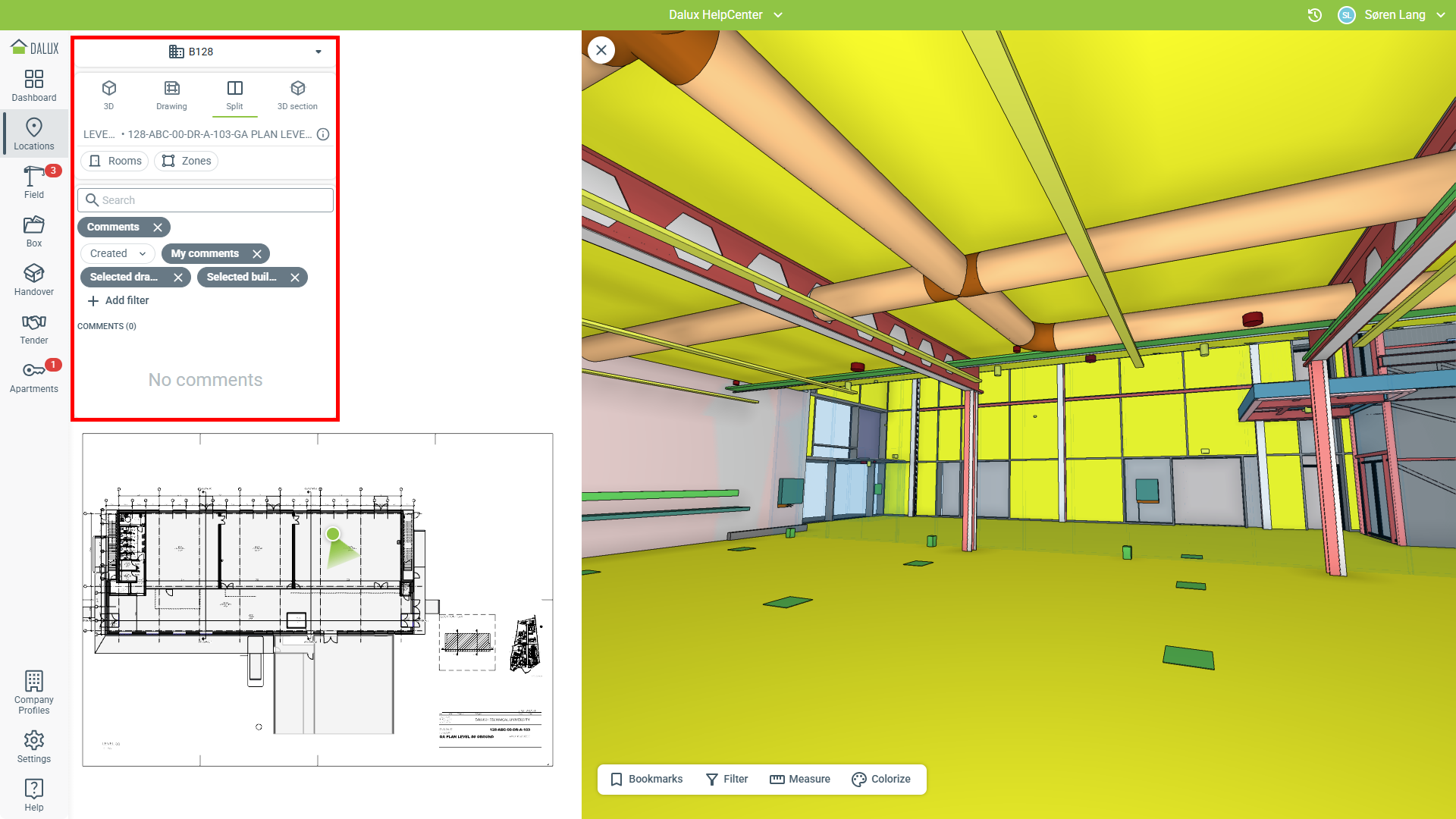

La vista dividida te permite moverte fácilmente alrededor del modelo 3D haciendo clic en el plano 2D. Mientras estés en la vista dividida, aún puedes navegar en 3D, sin embargo, la vista está bloqueada en el nivel actual. Esto significa que no puedes mover la cámara hacia arriba o hacia abajo.
Puedes crear registros de Field en la vista dividida haciendo clic en objetos del modelo. Al hacerlo, la ubicación 3D se guarda en el registro.
De forma similar a la vista Plano, seleccionas un dibujo en el menú.

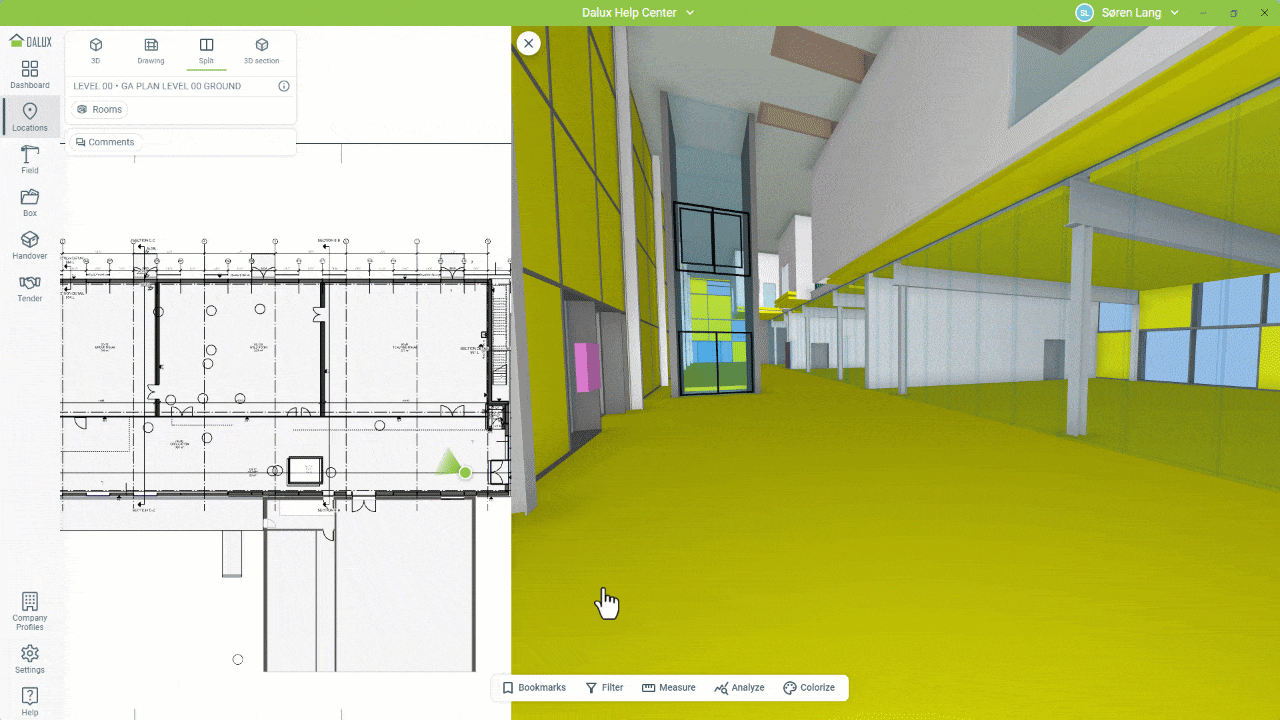

En la vista Dividida, verás tu ubicación actual marcada en el dibujo como un círculo verde. La dirección de la cámara también se muestra.
En la vista dividida, puedes usar la ventana de plano para:
- Haz clic y mantén presionado el botón izquierdo del ratón y arrastra para mover el plano
- Desplaza la rueda del ratón para acercar y alejar (Puedes mantener presionado Ctrl para acercar en incrementos más pequeños)
- Haz clic en el plano para saltar a la vista 3D de esta ubicación
En la ventana 3D, los atajos de teclado para la navegación 3D están siempre activos (no puedes cambiar la elevación de la cámara). Moverse en 3D moverá automáticamente el marcador de posición en el dibujo.
La vista dividida es excelente para moverse por un nivel en el modelo y requiere una navegación menos compleja en 3D.
Usando la vista de sección 3D

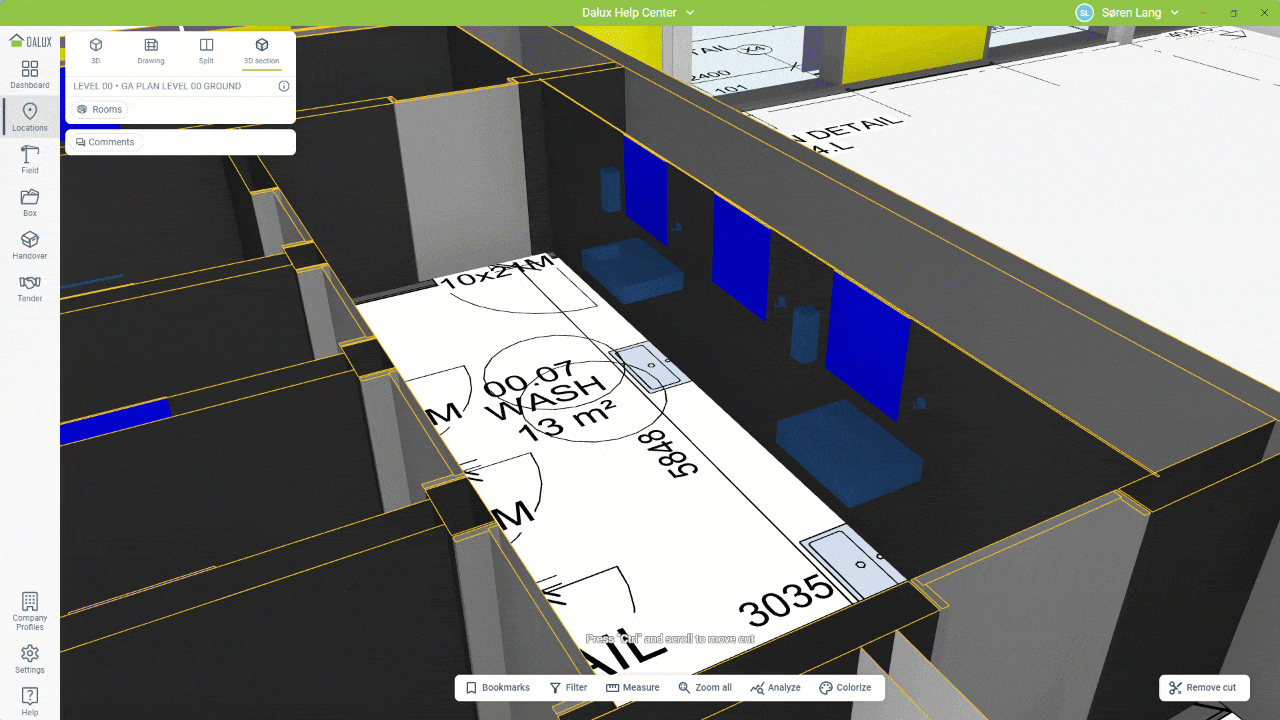

La vista Sección 3D aplica automáticamente un corte y muestra el plano para una vista combinada en 2D y 3D. Esto funciona tanto para dibujos mapeados verticalmente como para niveles.

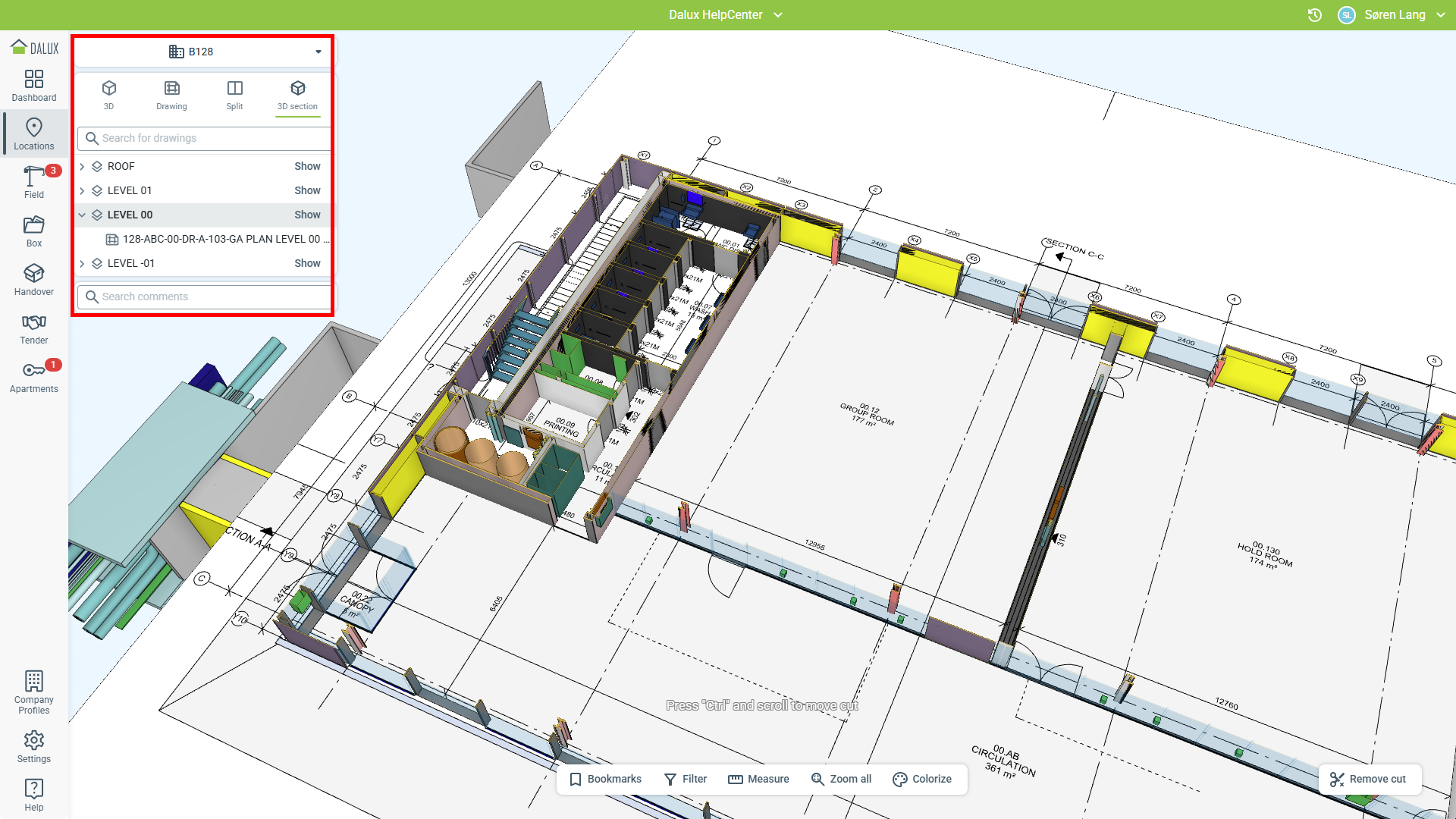

De manera similar a la vista de plano y la vista dividida, debes seleccionar qué plano mostrar.
En esta vista, todos los atajos de navegación 3D están disponibles. Puedes:
- Mantén presionado Ctrl y desplaza la rueda del ratón para mover el corte hacia arriba o hacia abajo
- Haz clic en el plano y activa o desactiva la transparencia, o bien oculta el plano
- Haz clic en el plano y pulsa la barra espaciadora para alejarte y ver el plano completo
Puedes quitar el corte en la esquina inferior derecha haciendo clic en Eliminar corte.
