Filtros y visualización en ubicaciones

Este artículo cubre el uso de filtros y colores en Ubicaciones para visualizar varios datos.

Los filtros utilizan propiedades del modelo BIM y se actualizan automáticamente a medida que se revisa el modelo.

Cubrimos estas funciones en el artículo:

• Filtros (filtros personales y de grupo)
• Colorear
• Visualizar objetos

Cómo usar filtros

Los filtros solo están disponibles para el modelo BIM y no para planos. Puedes usar Visualizar objetos para crear filtros en dibujos 2D; esto se explica en detalle a continuación.

Todos los usuarios pueden crear filtros personales y los administradores de grupo pueden crear filtros de grupo.

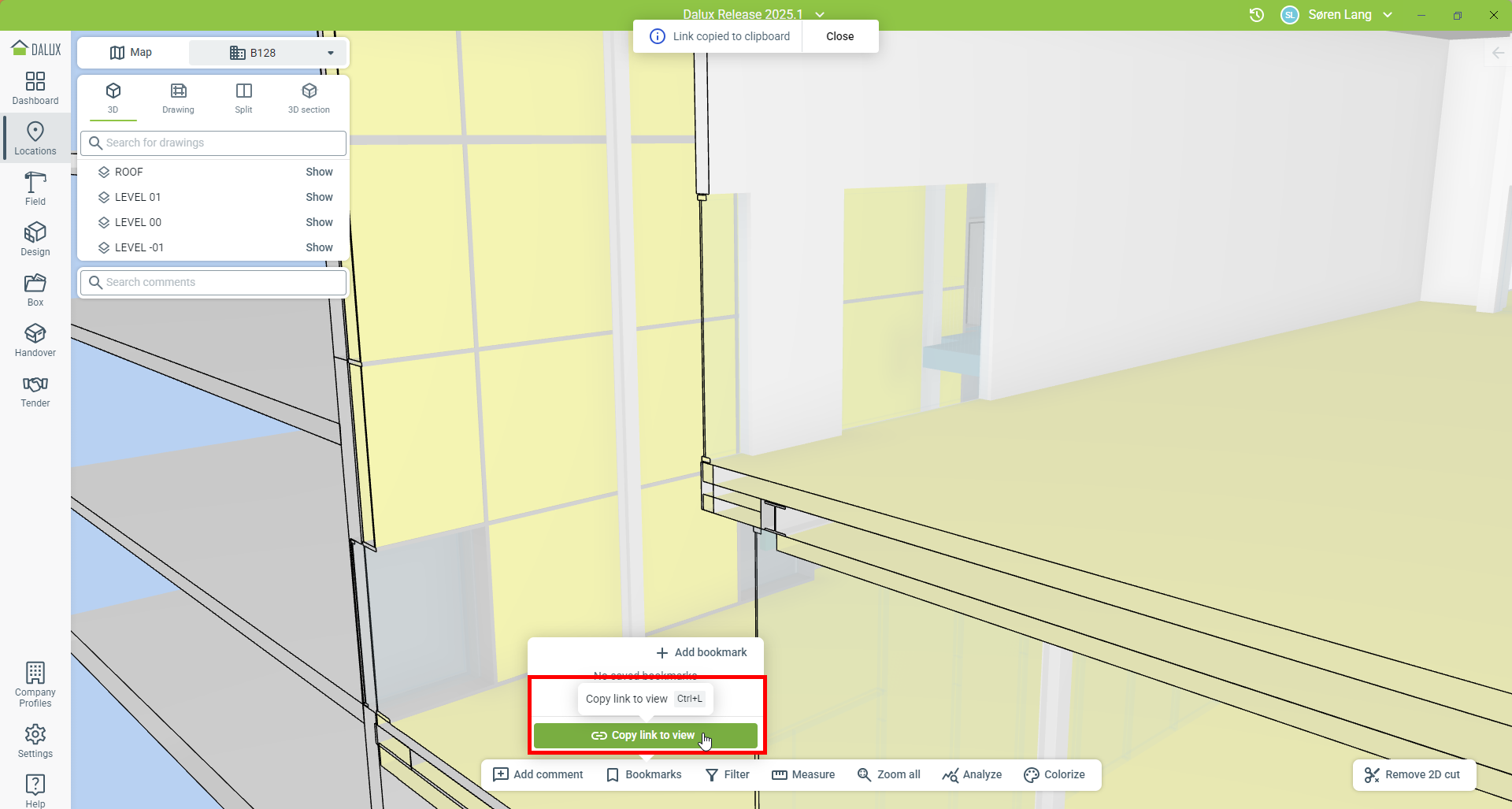

Empieza yendo a Ubicaciones y abre un modelo BIM en una de las vistas 3D. Todos los filtros a los que tienes acceso se encuentran bajo Filtro en la barra de herramientas.

Hay varias maneras de crear filtros al ver el modelo BIM.

• Crea un filtro usando el botón Filtro
• Cree un filtro haciendo clic en un objeto en el modelo

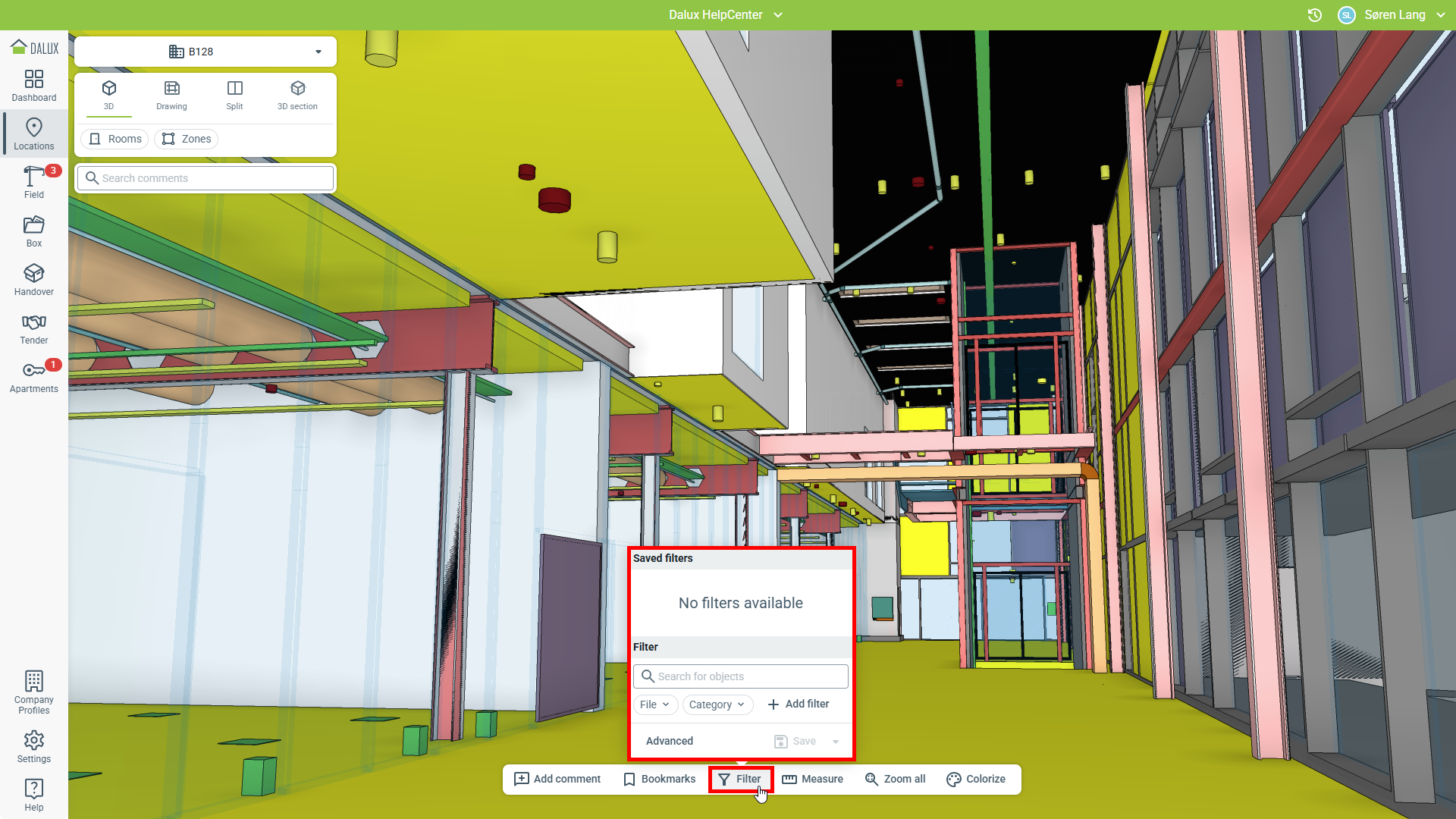

Cuando haces clic en Filtro puedes buscar texto libre, añadir un filtro específico o crear un filtro avanzado. Los parámetros de archivo y categoría siempre están disponibles en acceso rápido.

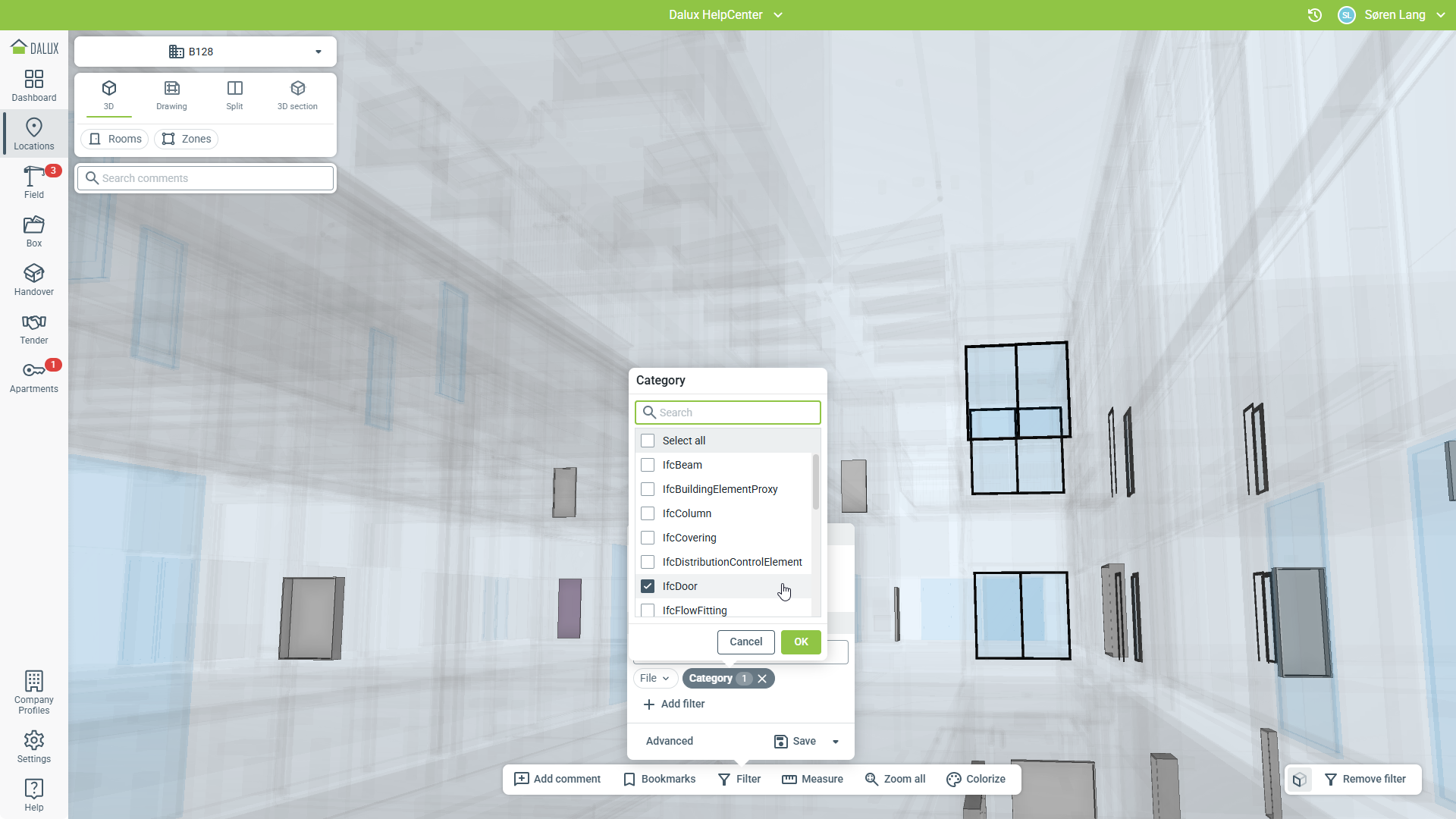

En este ejemplo, creamos un filtro para la categoría de puerta. Cuando selecciona un parámetro para el filtro, la vista 3D cambia para reflejar su filtro.

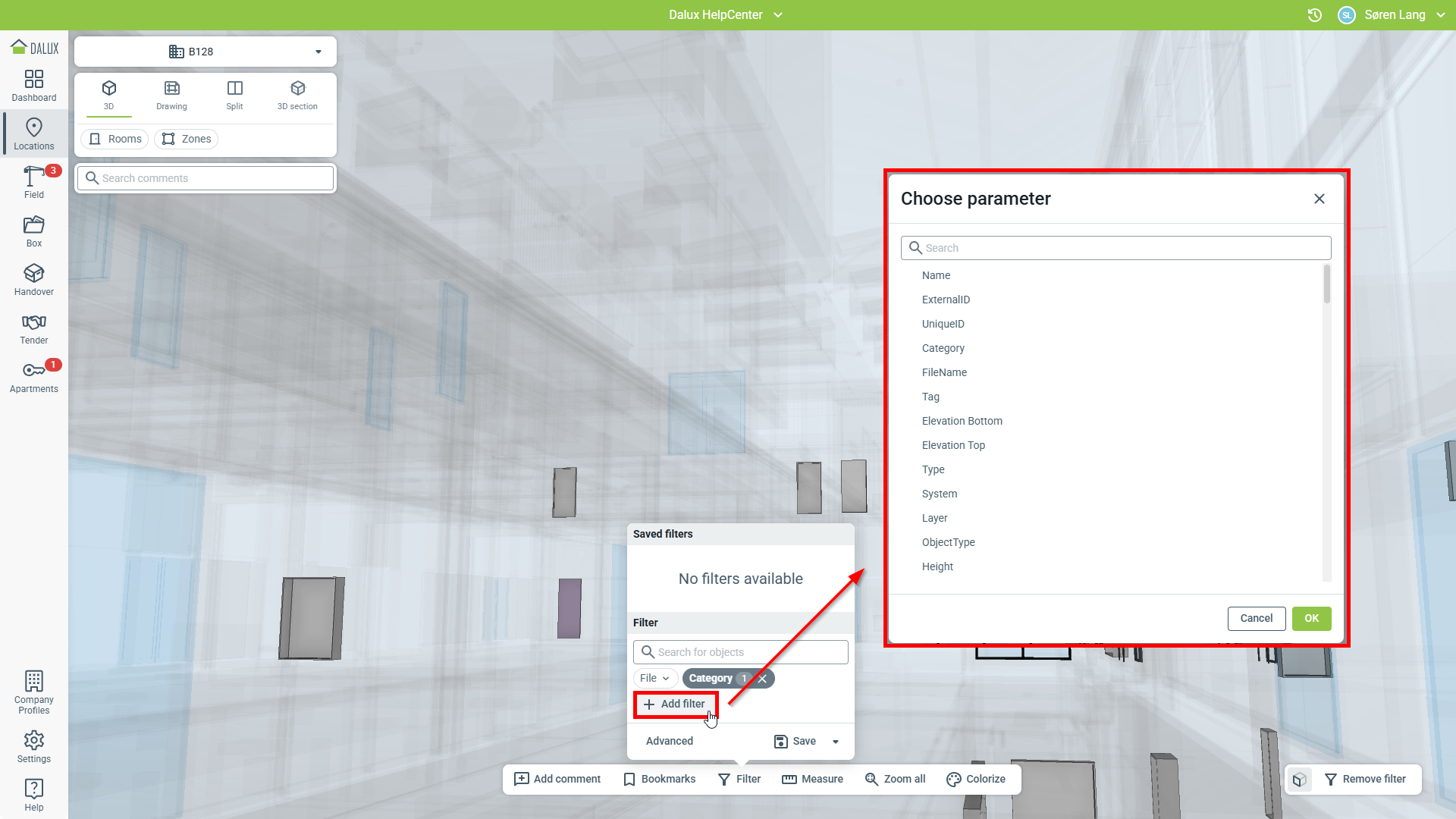

Puede filtrar aún más sus resultados añadiendo múltiples parámetros al mismo filtro. Puedes hacerlo haciendo clic en Añadir filtro y seleccionando distintos parámetros. Los parámetros disponibles dependen de su modelo BIM.

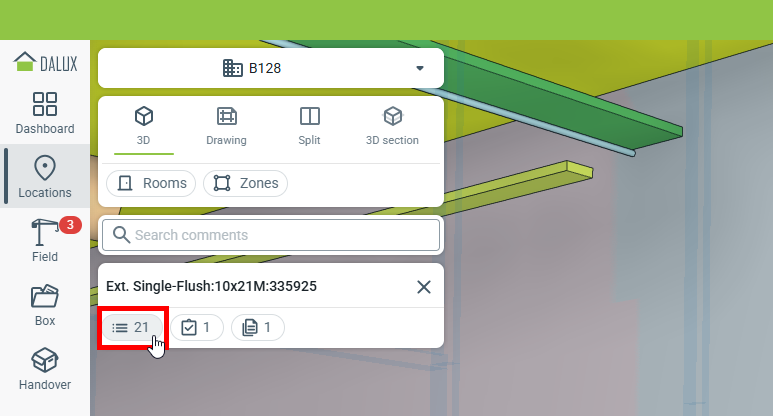

También puede crear rápidamente un filtro, al seleccionar un objeto en el modelo. Haz clic en el icono para expandir la lista de propiedades.

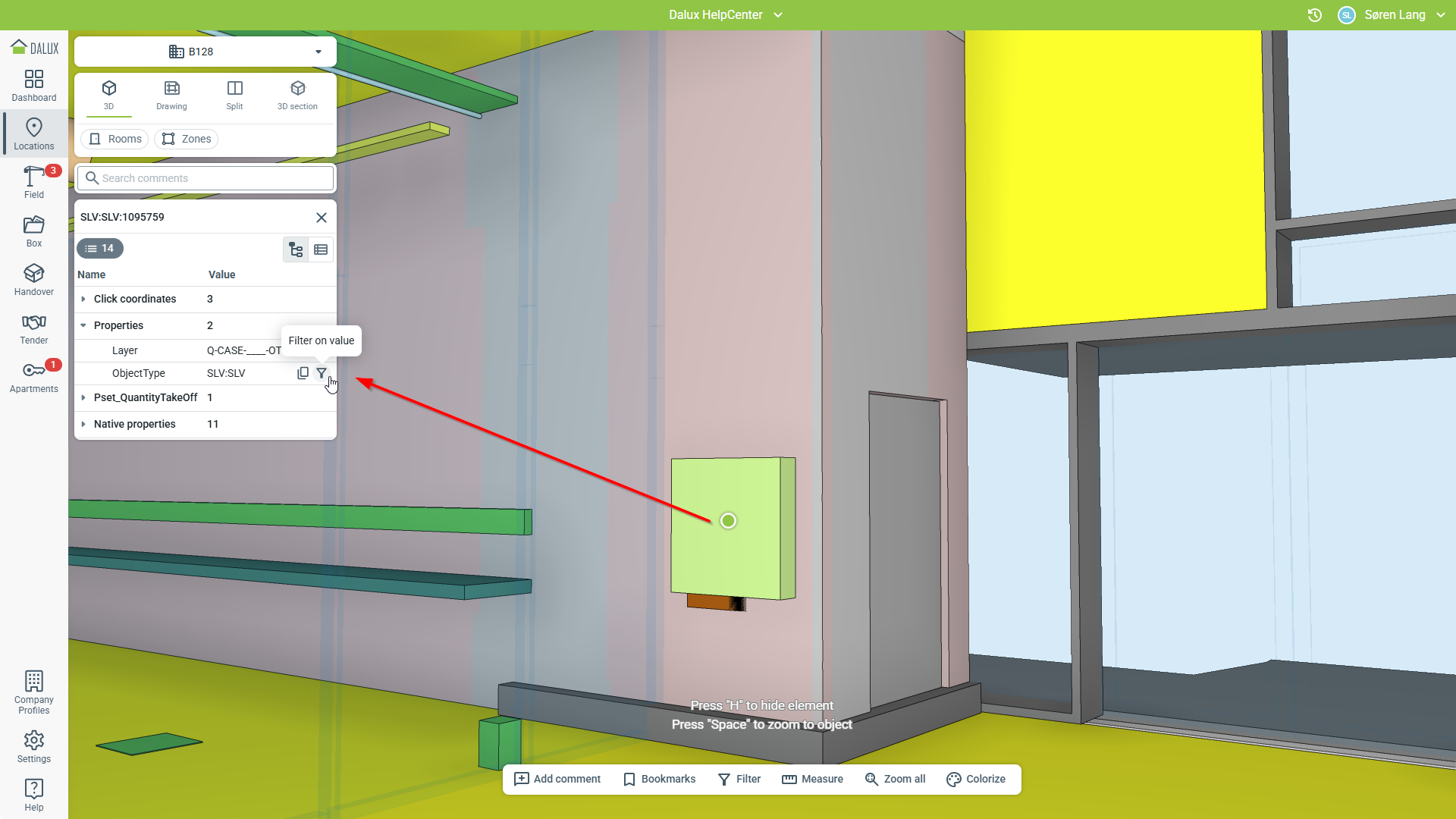

Esto mostrará las propiedades del objeto. Pasa el ratón sobre una propiedad y haz clic en para filtrar por la propiedad. Puede hacer esto para múltiples propiedades.

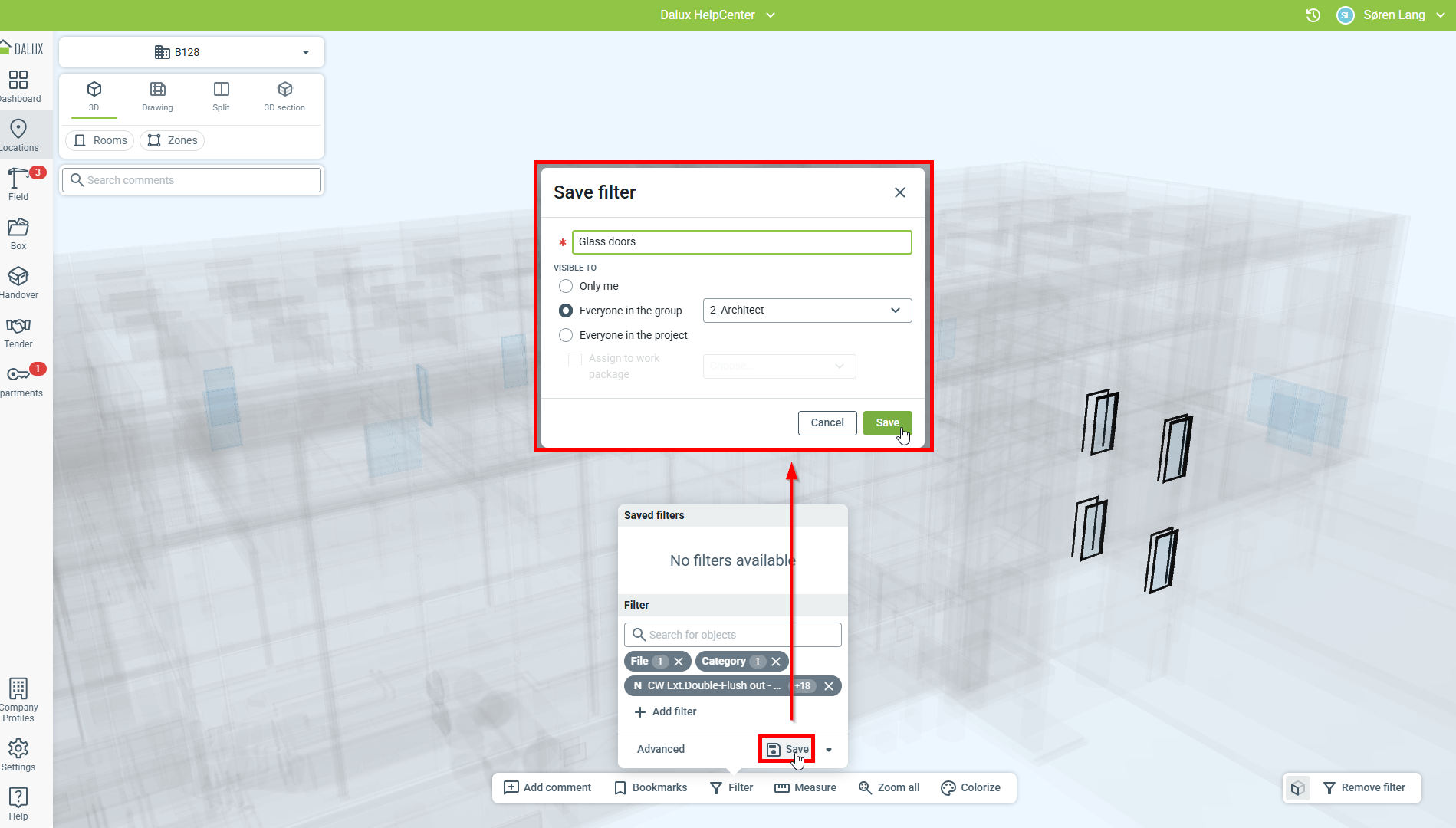

Cuando hayas terminado con tu filtro, puedes hacer clic en Guardar para guardar el filtro para más tarde. Si es un administrador de grupo en su grupo de usuario, puede guardar filtros para que sean visibles para todos en su grupo de usuario.

Si es un administrador de proyectos o gerente de planificación de proyectos, puede guardarlo para todos en el proyecto o para paquetes de trabajo específicos.

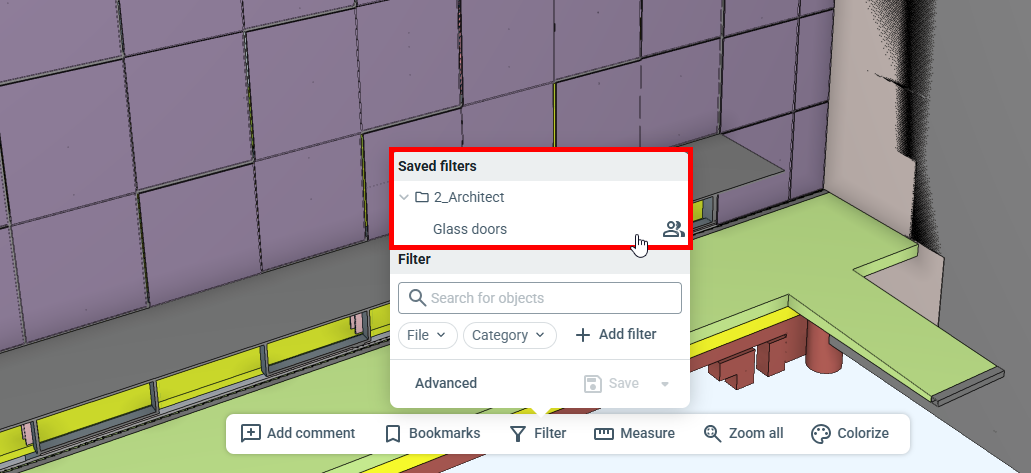

Los filtros guardados se muestran en Filtro en el área de Filtros guardados.

Cómo usar la coloración

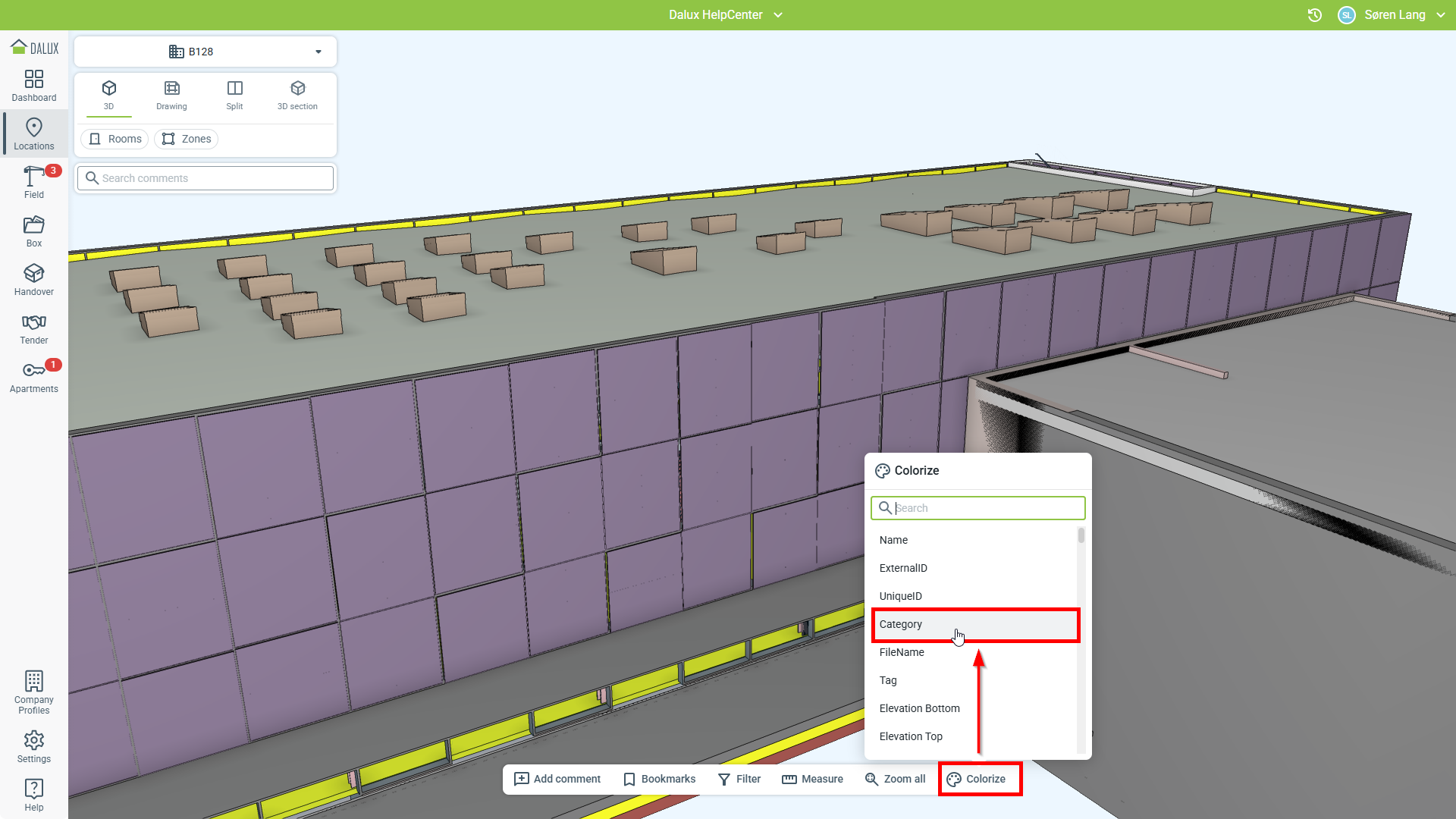

Colorize le permite codificar rápidamente por colores el modelo BIM basándose en una propiedad específica. No puede seleccionar manualmente qué colores utilizar, ya que Dalux asigna automáticamente los colores.

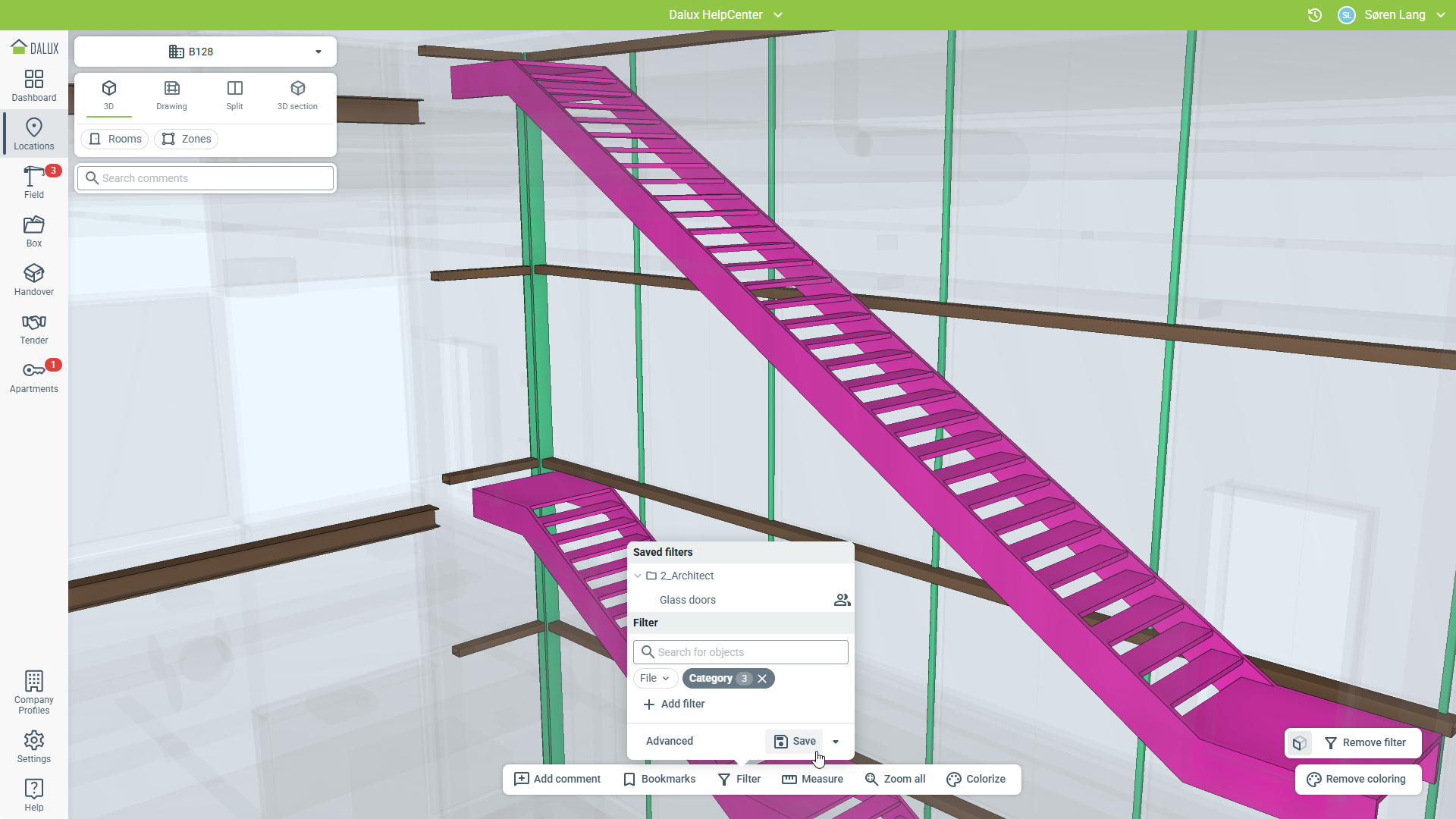

Puedes combinar Colorear con Filtro para crear una visualización codificada por colores de solo los elementos que necesitas.

Cuando hayas terminado con tu filtro, puedes hacer clic en Guardar para guardar el filtro para más tarde. Si Colorize está activado al guardar el filtro, se activará automáticamente cuando se vuelva a cargar el filtro.

Ver objetos en planos

Puede ver objetos del modelo codificados por colores en los planos del edificio.

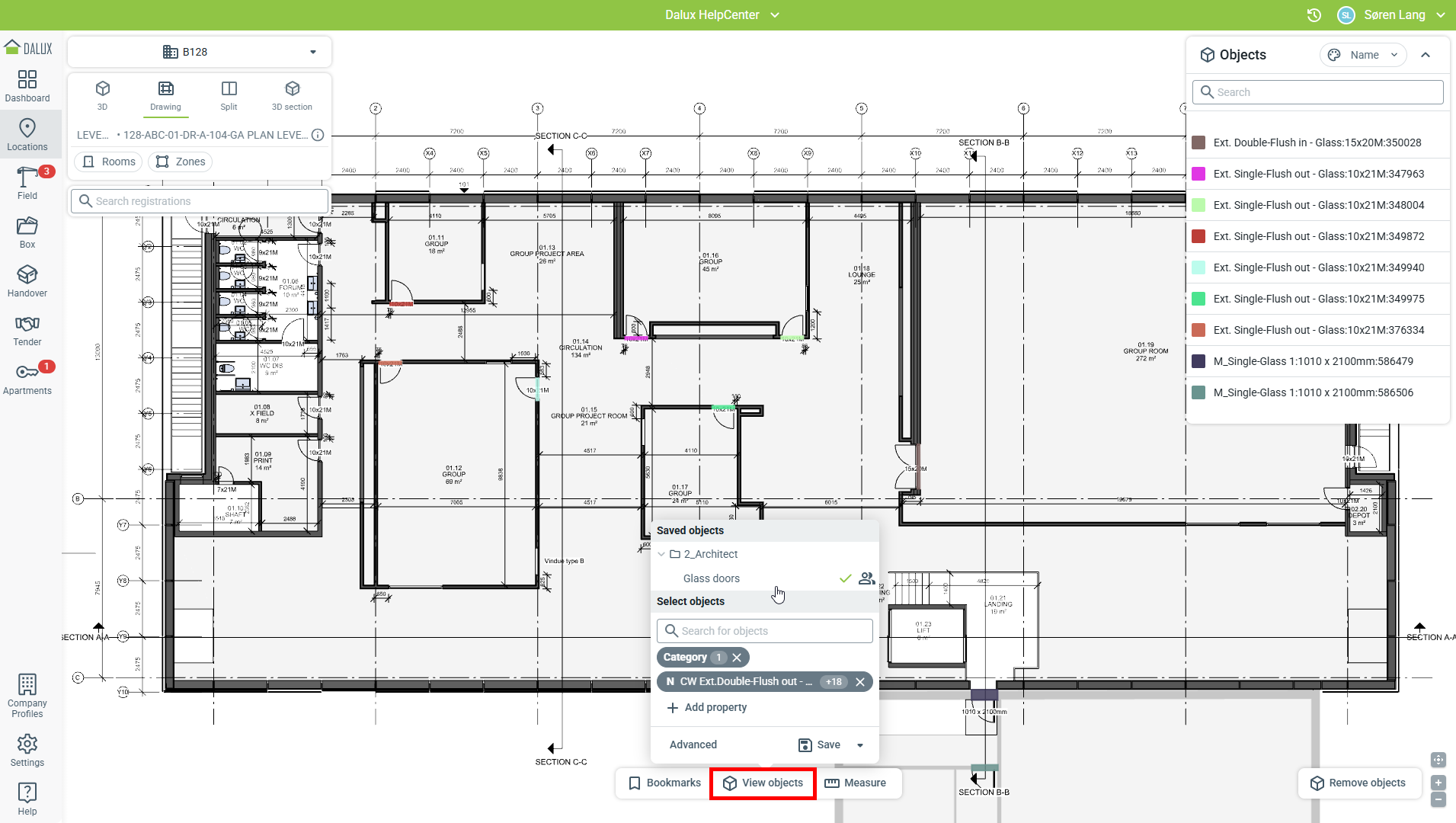

Empieza yendo a Ubicaciones y abriendo un Plano. Luego haz clic en Visualizar objetos en la barra de herramientas.

Esta función funciona como filtros 3D. Desde el menú, puede seleccionar una propiedad para filtrar, que luego se mostrará en el plano.

Puede cargar cualquier filtro guardado (también filtros hechos en 3D) desde este menú.

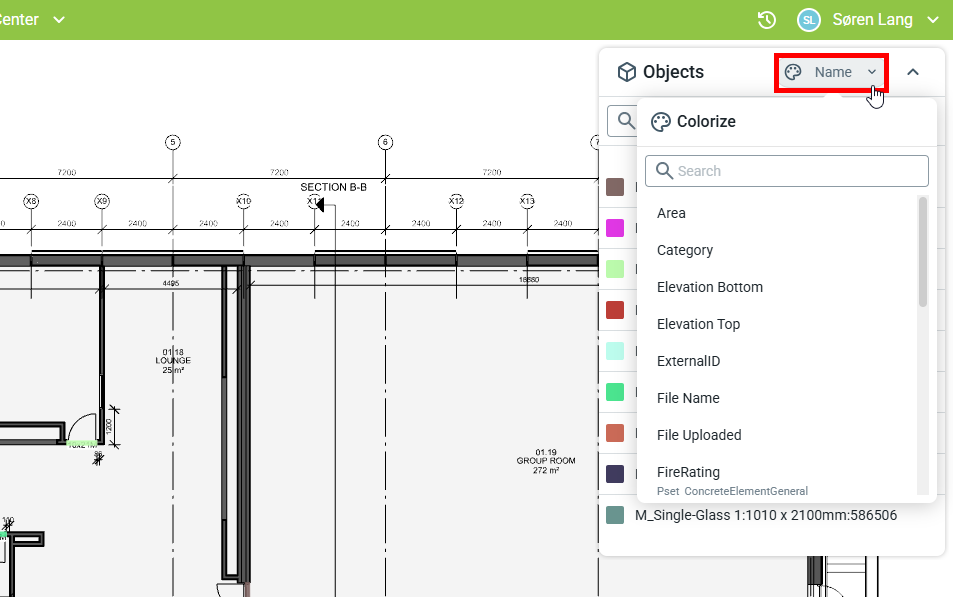

Cuando se ha seleccionado una propiedad, la codificación por colores se mostrará a la derecha. En la parte superior de este menú, puede cambiar qué parámetro debe usar la codificación por colores.
