La herramienta de validación del modelo permite a los usuarios establecer requisitos para conflictos y tolerancias entre objetos en sus modelos de edificio sin tener que esperar la contestación de una segunda parte. Los usuarios con acceso pueden autoevaluar modelos utilizando la función.
La herramienta permite analizar si los objetos cumplen con los requisitos de conflictos y autorizaciones para el proyecto al aplicarlos al modelo dentro de Dalux, proporcionando instantáneamente a los usuarios la información que necesitan para:
- Realizar los cambios necesarios en el software de modelado
- Colaborar con otros participantes del proyecto comentando sobre objetos que no cumplen con los requisitos
- Decidir ignorar el problema de conflicto/tolerancia si no es relevante
Leer más
Si quieres aprender más sobre validar metadatos en tus archivos de modelo, lee este artículo: Propiedades de metadatos en la validación de modelo.
Activar validación del modelo
Permisos
Un administrador de proyecto o un gerente de planificación de proyectos necesita activar la validación del modelo.
La validación del modelo forma parte de Design y está disponible automáticamente cuando Design está activado.

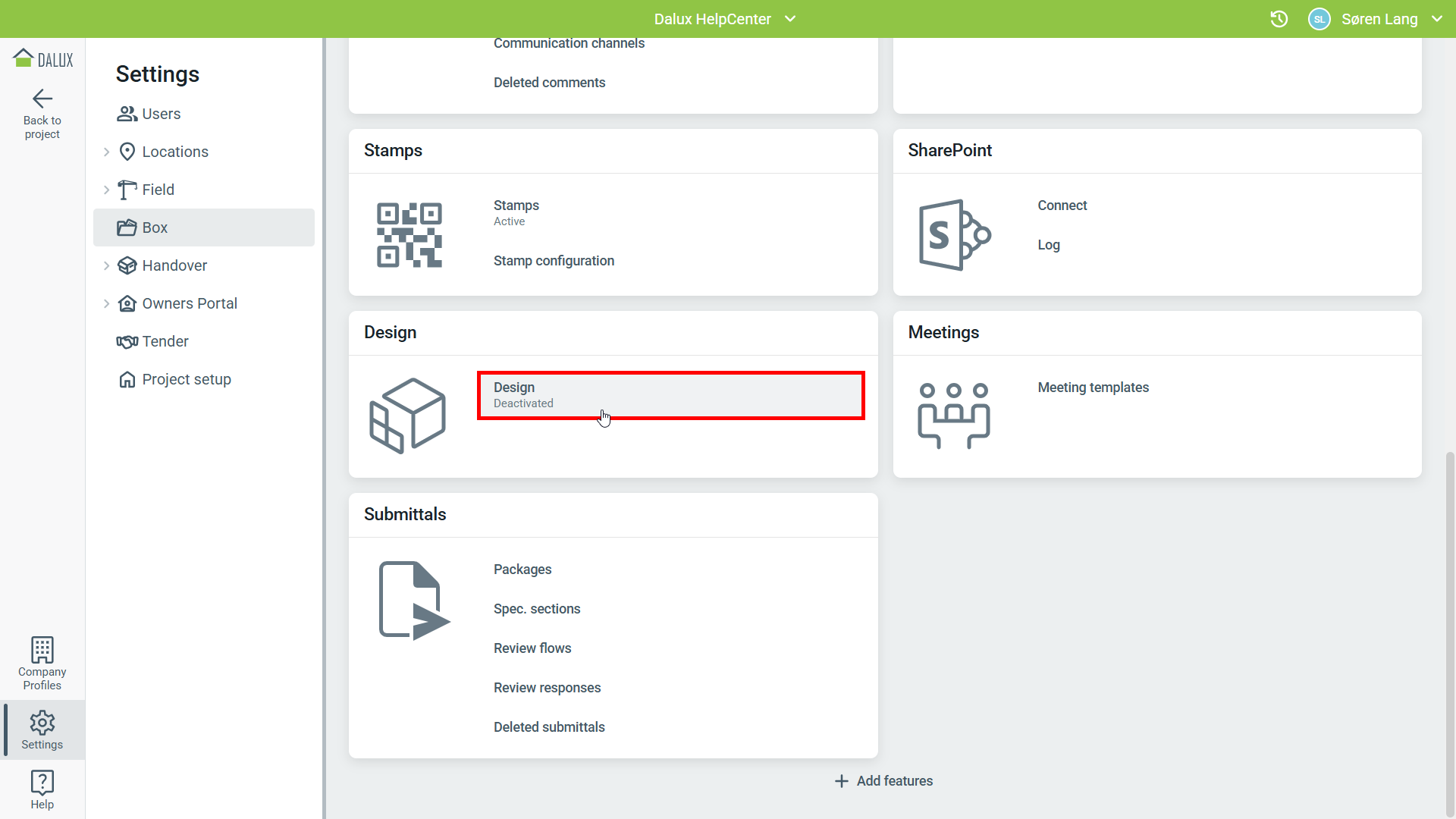

Para activar el Diseño, ve a
Ajustes
Caja
Diseño
'Activar':
Consejos y trucos
Recomendamos configurar la validación del modelo en la aplicación de escritorio Dalux. Esto permite una sincronización más sencilla al poner los resultados de la validación del modelo a disposición en el navegador con la función 'Automation'.
Configurar acceso a la validación del modelo
Permisos
Para establecer el acceso a la validación del modelo, necesitas ser un administrador de proyecto o un gerente de planificación de proyectos.
Después de activar Diseño, será necesario establecer permisos para que los usuarios tengan acceso a la validación del modelo. Se puede añadir cualquier grupo de usuarios personalizado, desde Ajustes
Box
Diseño
'Grupos con acceso'.
Alternativamente, el acceso se puede otorgar al establecer permisos para grupos de usuarios en la sección de usuarios de ajustes.
Configurar disciplinas y grupos de objetos
Configurar disciplinas
Para crear requisitos, crea disciplinas que pueden ser utilizadas por ti mismo, tu grupo de usuarios o todos en el proyecto. Recomendamos establecer disciplinas para cada disciplina de diseño en tu proyecto, por ejemplo, Arquitectura, HVAC, MEP, etc.
Permisos
Para configurar una disciplina para un grupo de usuarios, necesitas ser el administrador del grupo de usuarios.
Para establecer una disciplina para todos en el proyecto, necesitas ser un administrador de proyecto o responsable de planificación de proyectos.
Los administradores de proyecto y responsables de planificación de proyectos no pueden configurar disciplinas para grupos de usuarios sin ser también administradores de grupo de usuarios.
Otros grupos de usuarios que tengan acceso al Diseño solo pueden crear verificaciones para ellos mismos.
Para configurar estas disciplinas, ve a
Design
Seleccionar un edificio
Validación del modelo.
Haz clic en Añadir
'Disciplina', dale a la disciplina un nombre y decide si debe ser visible solo para ti, un grupo de usuarios específico o todos los que tienen acceso al
Diseño.
Crear grupos de objetos
Los grupos de objetos son elementos 3D que comparten los mismos atributos, como su categoría. Configurar esto te permite gestionar qué verificaciones ejecutar, qué ignorar, y la severidad de ciertas verificaciones.
Crea un grupo de objetos a través de Añadir
Grupo de objetos 3D.
En la nueva ventana, dale un nombre al grupo de objetos y colócalo en una disciplina, luego filtra los objetos estableciendo sus criterios. Puedes seleccionar diferentes configuraciones de filtro:
- Aislar: Filtra solo los elementos que coinciden con los criterios
- Ocultar: Filtra todo excepto los elementos coincidentes
- Búsqueda de texto libre: Filtra elementos cuyos nombres incluyen el texto
Revisa el visor para asegurarte de que los elementos correctos están filtrados antes de hacer clic en 'Guardar'.
Configurar verificaciones
Una vez configuradas las disciplinas y grupos de objetos, puedes definir las verificaciones que deben ejecutarse para conflictos y tolerancias.
- Conflictos son elementos superpuestos con una tolerancia definida.
- Permisos son elementos que violan los requisitos mínimos de distancia de otros objetos.
Para configurar una nueva comprobación, haga clic en la celda de la matriz de los grupos de objetos deseados
En este ejemplo, demostraremos verificaciones para elementos de pared y el sistema de tuberías y conductos HVAC. Los elementos de pared son parte de la disciplina de Arquitectura, mientras que las tuberías pertenecen a la disciplina de HVAC.
Selecciona si deseas configurar un conflicto o permiso, define la tolerancia y elige si los resultados son incidencias menores o críticas.
En este ejemplo, configuramos una verificación de conflicto con una tolerancia de 100mm, que consideramos una incidencia menor.
Configura esto para grupos de objetos donde deseas realizar verificaciones o que otros lo hagan.
Automatización
Para ahorrar clics y permitir que la validación del modelo se ejecute en segundo plano, puedes activar 'Automatización' para los edificios relevantes.
Información técnica
Para ejecutar la validación automática del modelo y poner los resultados a disposición en el navegador, es necesario reprocesar el modelo después de que se active la Automatización. Para ello, haga clic en Ejecutar comprobaciones en la aplicación de escritorio. Las comprobaciones también están disponibles después de que se haya reprocesado un edificio, por ejemplo cuando se cargan nuevas versiones o se añade información del edificio.
Ir a
Ajustes
Box
Design
'Automatización'
Seleccione el edificio para el cual desea ejecutar la validación del modelo automáticamente
Si la Automatización está activada para un edificio, las comprobaciones se reprocesarán automáticamente cuando se añadan nuevos archivos de modelo al edificio o se actualicen los archivos de modelo existentes. Al crear nuevas disciplinas o nuevos grupos de objetos, el edificio debe ser reprocesado antes de que la Automatización los incluya en los resultados.
Leer más
Si desea aprender más sobre la realización de controles de validación de modelo, lea este artículo: Cómo realizar controles en la validación de modelo.
