Como arquitecto o ingeniero, es tu responsabilidad enviar diseños que estén alineados con los modelos creados por otros miembros del equipo de diseño y que cumplan con el nivel de calidad general. Con Dalux, ya no tienes que esperar la retroalimentación del coordinador BIM. En su lugar, puedes validar tu modelo tú mismo y hacer cambios de inmediato.
Nota
Este caso explica cómo puedes validar tu modelo con el conjunto de reglas proporcionado por un coordinador BIM. Si deseas configurar tus propias reglas, considera leer el artículo para coordinadores BIM primero: Validación del modelo para coordinadores BIM.
Si trabajas con Autodesk Revit, te recomendamos encarecidamente usar el Plugin de Dalux para Revit. De lo contrario, usa la Aplicación de escritorio de Dalux para validar tu modelo cargado directamente en la plataforma para obtener comentarios rápidos.
Validación del modelo en Autodesk Revit
Puedes usar el Plugin de Dalux para Revit para validar tu modelo directamente en Revit sin dejar el software.
Para hacerlo, descarga el plugin e instálalo siguiendo estas instrucciones.

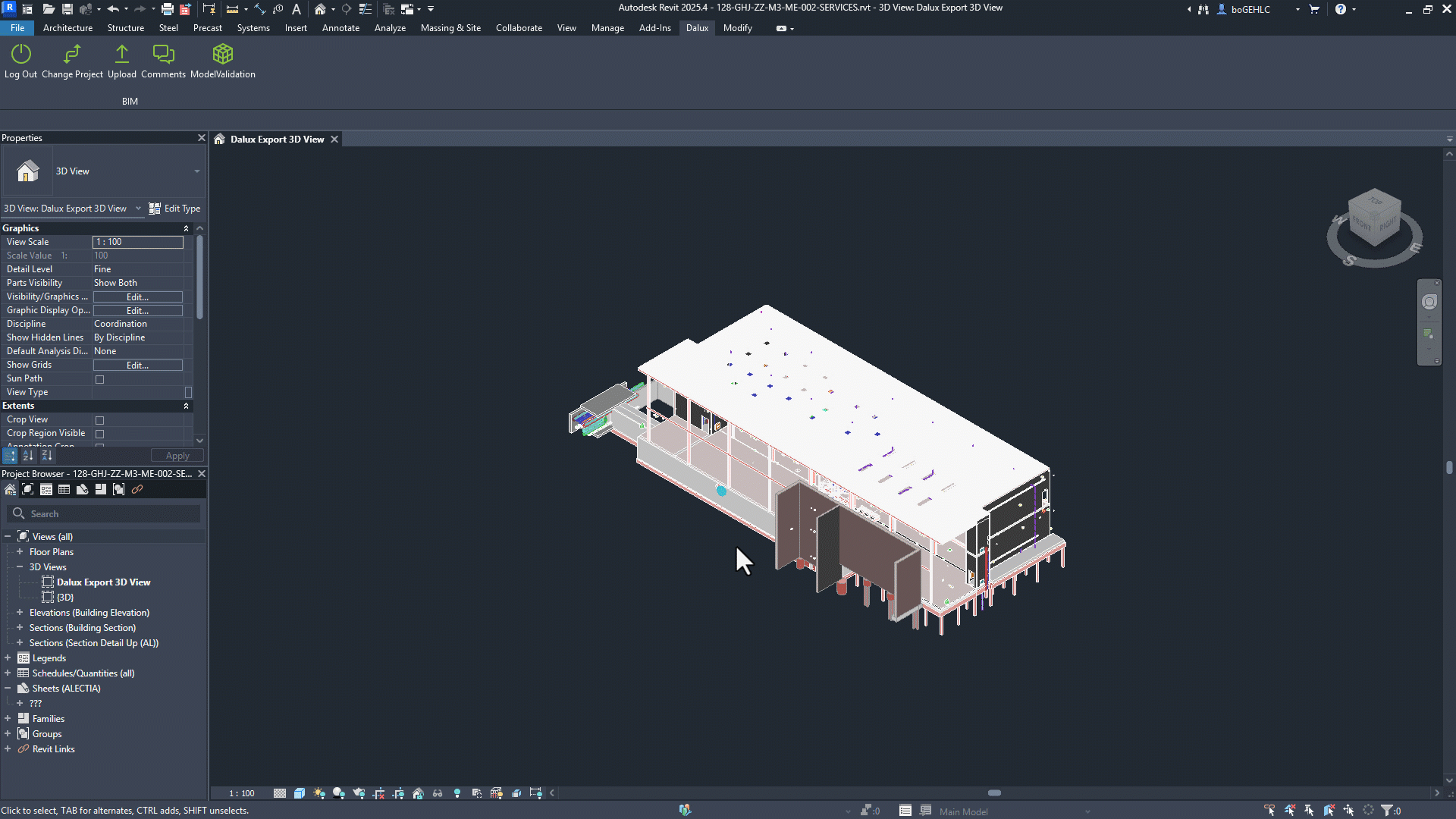

Mientras tu modelo esté abierto en Revit, accede a la función Validación del modelo desde la barra de herramientas y selecciona el edificio al que está asociado tu modelo.
Conflictos y tolerancias
Ahora selecciona un conjunto específico de comprobaciones para tu disciplina, o haz clic en 'Ejecutar comprobaciones' para ejecutar todas las comprobaciones de conflictos y tolerancias que el coordinador BIM de tu proyecto haya configurado.
Al hacer clic en un conflicto o una tolerancia, puedes investigarlo con más detalle. Haz clic en 'Abrir en Revit' para acercarlo en tu modelo actualmente abierto. De esta manera, puedes realizar cambios fácilmente si es necesario.
En este ejemplo, estamos trabajando en el modelo MEP de un proyecto y hemos vinculado el modelo estructural a él.
Revisar los conflictos nos permite decidir, para cada incidencia, si queremos hacer cambios en nuestro modelo, ignorarla si no es relevante o enviar un comentario al diseñador estructural o al responsable de diseño.
Estas acciones se explican aquí con más detalle: Cómo realizar comprobaciones en la validación del modelo
Verificaciones de propiedad
Seleccione una comprobación de propiedad para ver si su modelo cumple con todos los requisitos del EIR (Requisitos de intercambio de información). Haz clic en las reglas de tu disciplina para comprobar automáticamente si las propiedades requeridas existen y si coinciden con los valores esperados del BEP.
En el ejemplo siguiente, se requiere que el ingeniero MEP añada información sobre el sistema a cada conducto. Todos los elementos de color naranja no cumplen este requisito debido a:
- Falta la información. Pueden añadir las propiedades antes de enviar el modelo.
- Los elementos no están categorizados correctamente. Pueden corregirlo antes de enviar el modelo.
- El requisito solo es relevante en una etapa posterior. Pueden enviar su modelo de todos modos.
Validación del modelo en Dalux
Para validar tu modelo en Dalux, súbelo a Dalux Box y ve a
Design
Validación del modelo
para obtener comentarios inmediatos sobre tu diseño.
El proceso es similar al de Revit, pero no puedes abrir incidencias directamente en Revit desde aquí.
Este artículo explica cómo realizar comprobaciones en tu modelo con más detalle: Cómo realizar comprobaciones en la validación del modelo.
Para ver cómo se establecen los requisitos como coordinador BIM, puedes leer más aquí: Validación del modelo para coordinadores BIM.
