Este artículo habla sobre los conceptos básicos para usar la función de mapa en proyectos de InfraField.
El mapa se puede encontrar en la pestaña de Ubicaciones. Te permite ver todos tus datos geométricos en contexto con un mapa de su entorno.

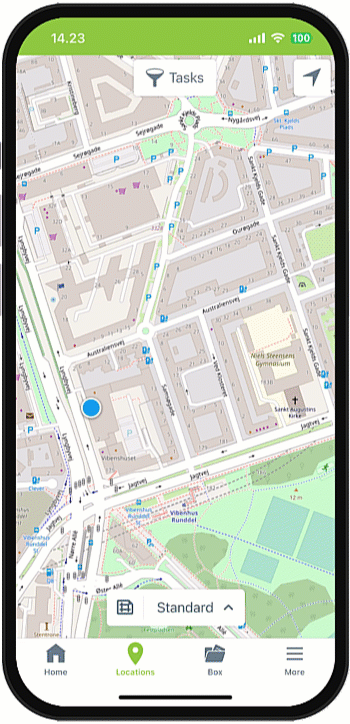

Cambiar entre el mapa y los planos
Si el proyecto utiliza tanto Estructuras/Áreas como el Mapa, puede alternar entre ellos tocando el icono /
. Al cambiar al mapa, se abrirá la capa de mapa que su administrador de proyecto haya establecido como predeterminada.
Cuando estés en la vista de mapa, puedes usar el icono para volver al último plano visto. De manera similar, cuando estés viendo planos, puedes usar el icono
para regresar a la vista de mapa.
Cambiar entre capas de mapas

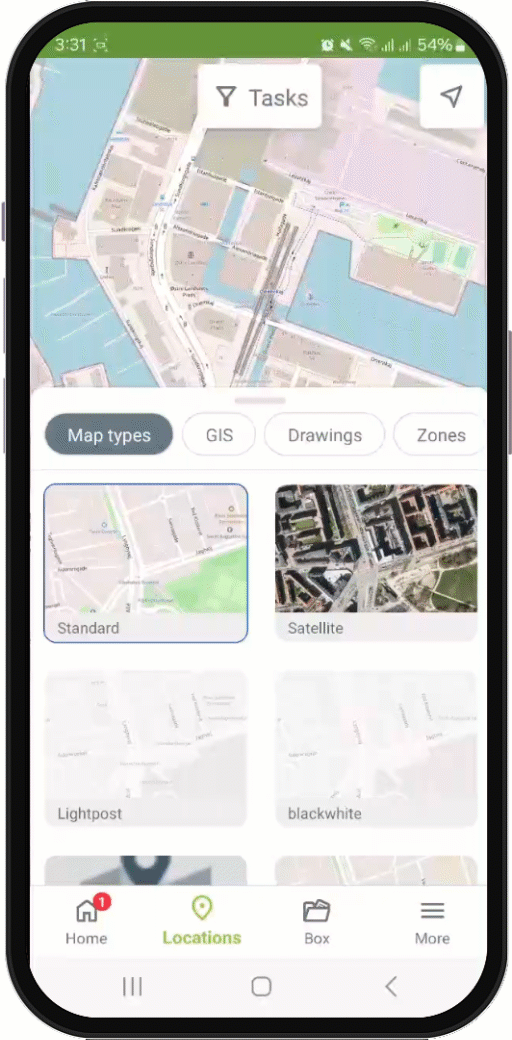

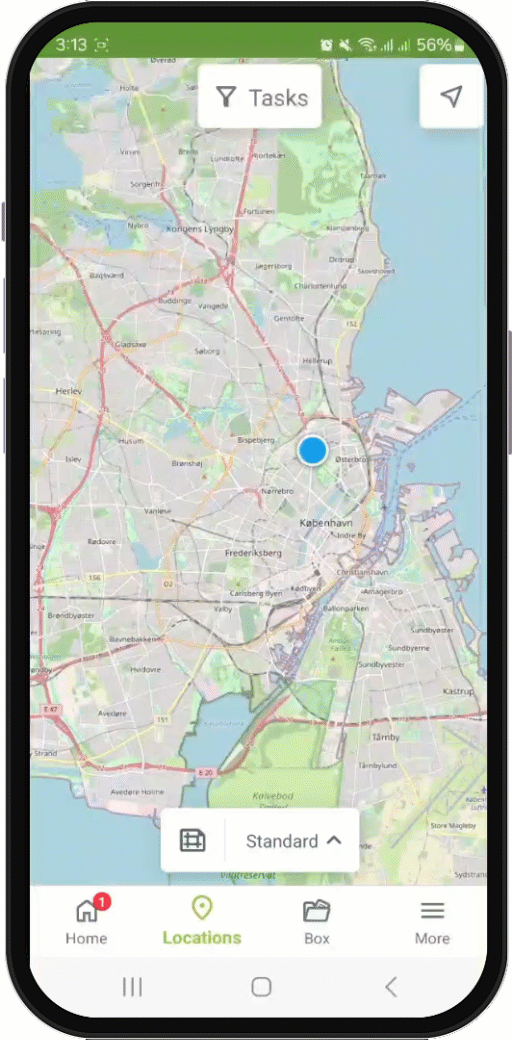

Para cambiar entre las capas de mapa personalizadas, toque el nombre de la capa de mapa actual. Luego, selecciona una capa de mapa diferente del menú y cierra el menú deslizándolo hacia abajo.
Mostrar datos SIG en el Mapa

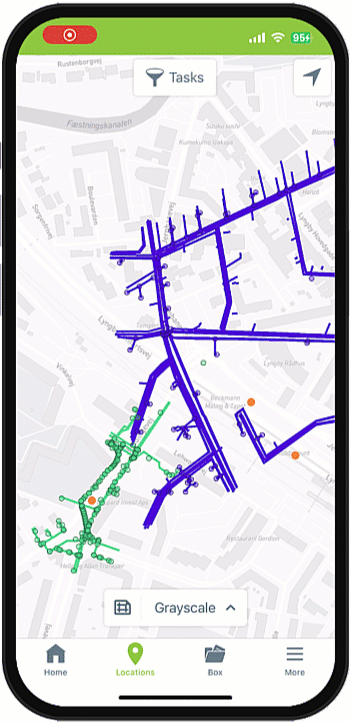

Las capas SIG se encuentran en la vista de mapa dentro del menú de capas de mapa personalizadas. Se muestran de manera similar a Dalux Desktop. Puedes seleccionar múltiples capas SIG al mismo tiempo.

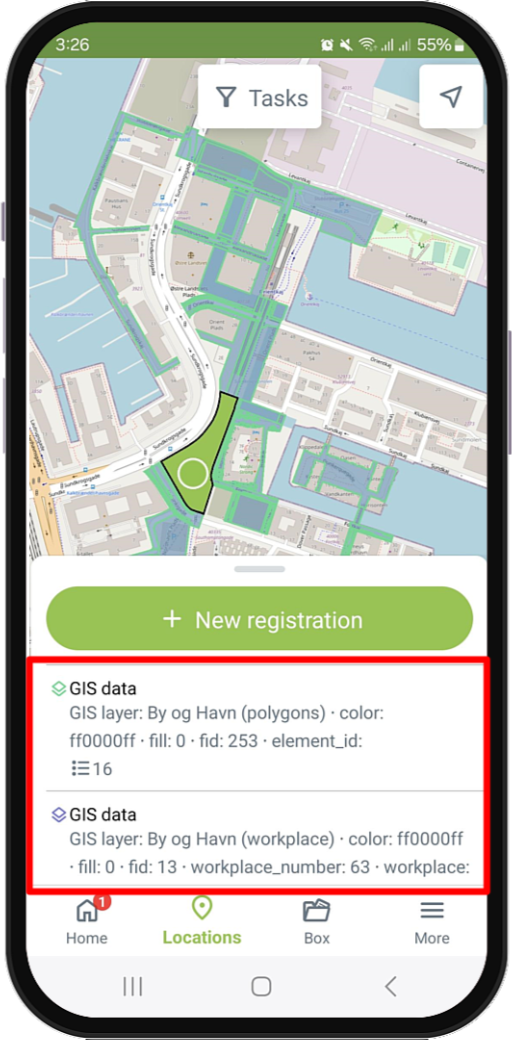

Para acceder a los metadatos de varios objetos, haz clic en ellos y luego selecciona datos SIG. El número junto al icono indica el número de propiedades asociadas con el objeto. Pulsa sobre los datos SIG para ver las propiedades.
Mostrar planos y modelos en el mapa
Pulsar sobre el nombre del mapa te permite mostrar planos y vistas cenitales de tus modelos directamente en el mapa. Puedes mostrar múltiples modelos y planos al mismo tiempo. Simplemente selecciónelas desde los menús y la vista del mapa hará zoom en la información activada.
Mostrar zonas en el mapa

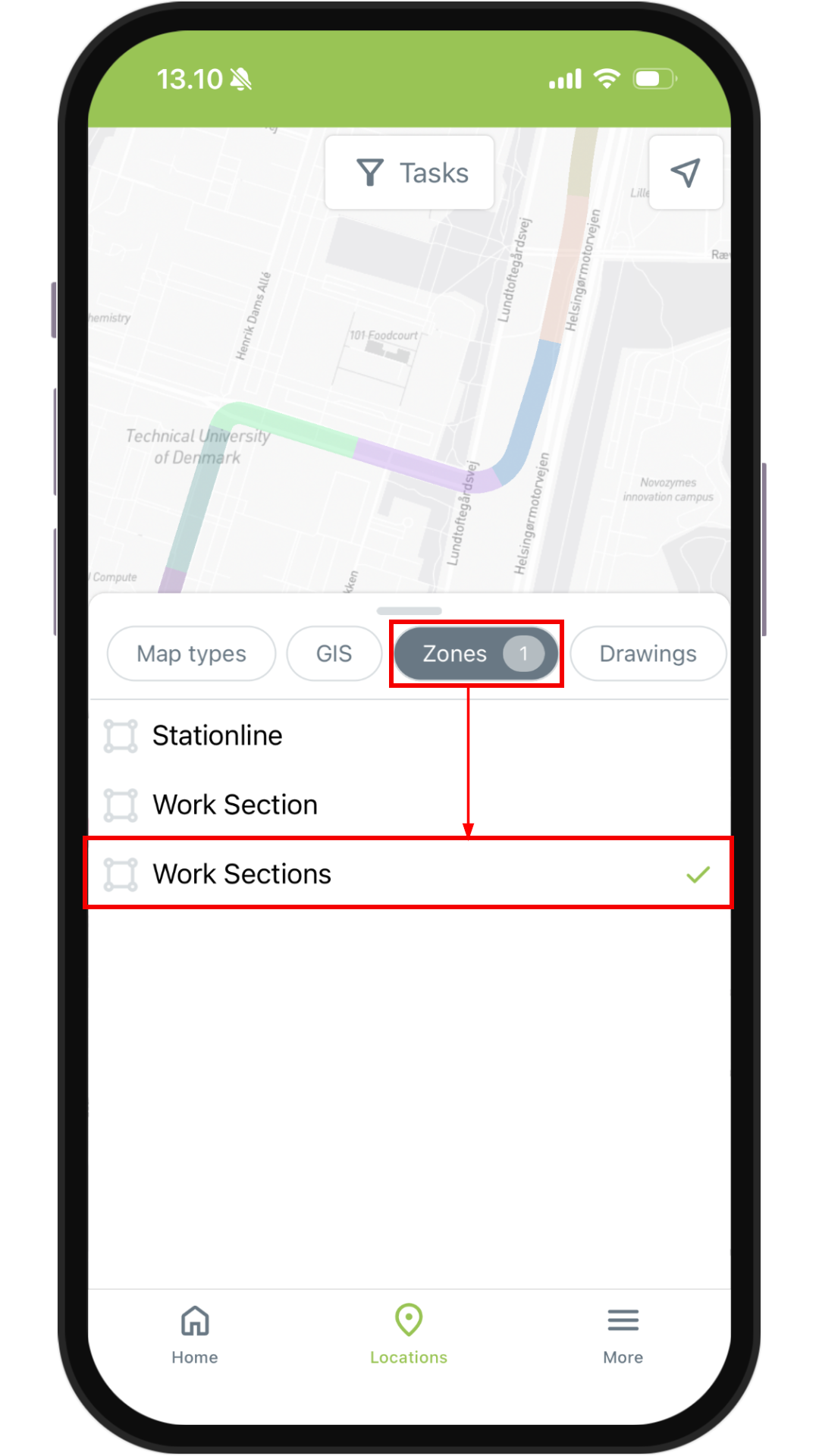

Toque el nombre del mapa para ver las zonas en el mapa. Puede seleccionar varias capas de zona para mostrarlas juntas en el mapa.

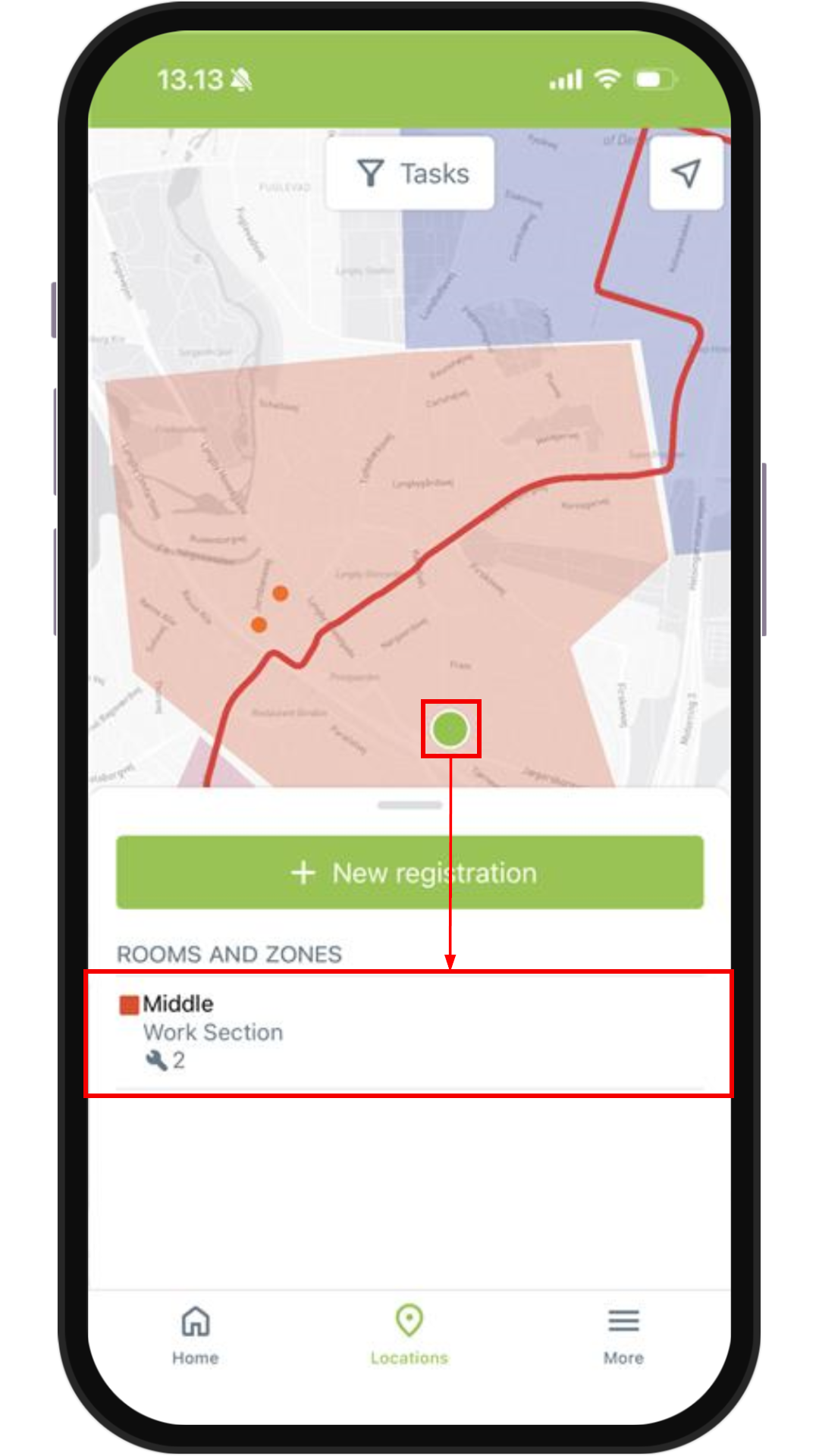

Al tocar dentro de una capa de zona, podrá acceder a las propiedades de las zonas y a todos los registros en esta zona a los que tenga acceso.
Mostrar alineaciones en el mapa

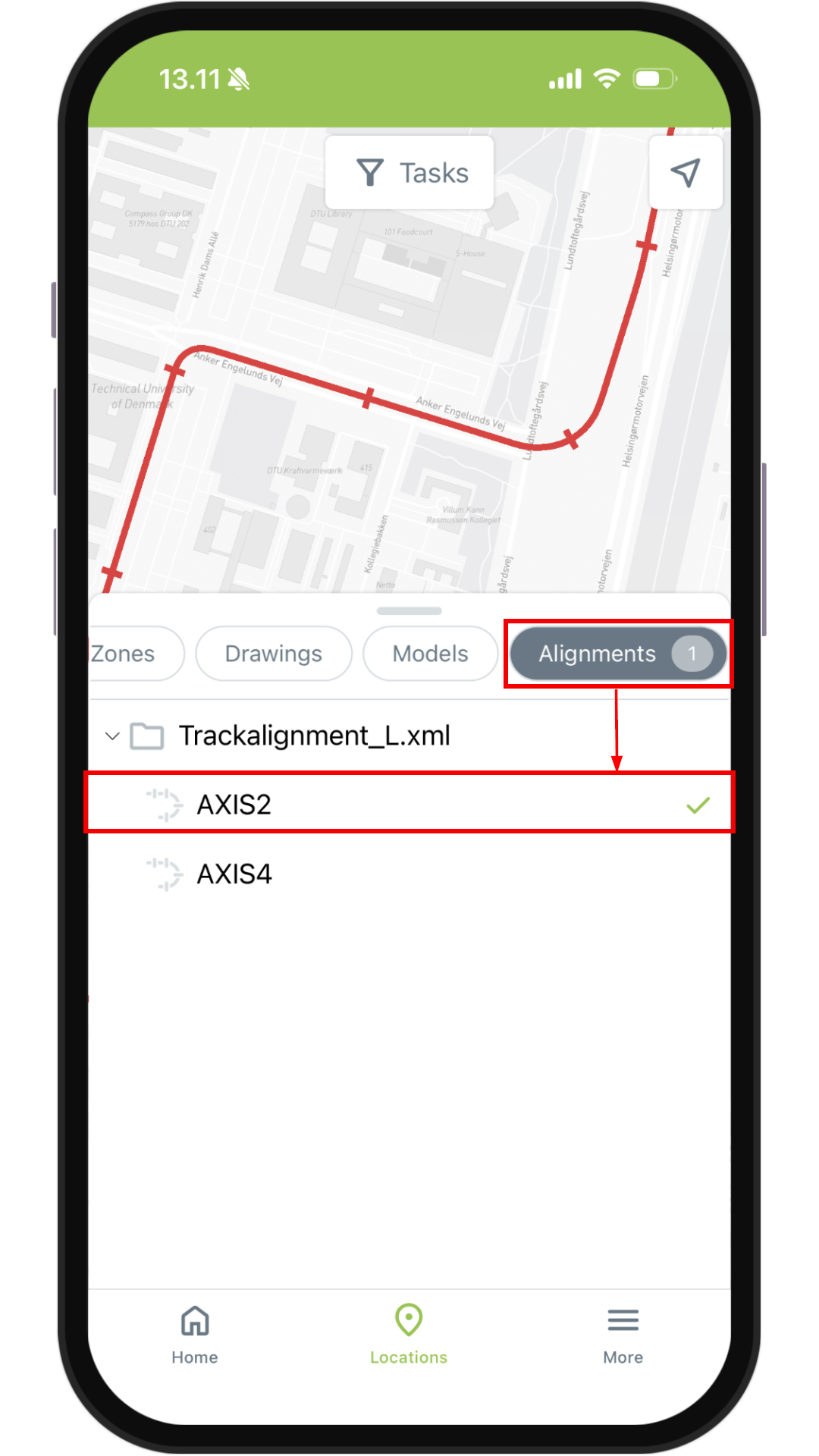

Toque el nombre del mapa para ver las alineaciones en el mapa. Puede seleccionar varias alineaciones para mostrarlas juntas en el mapa.

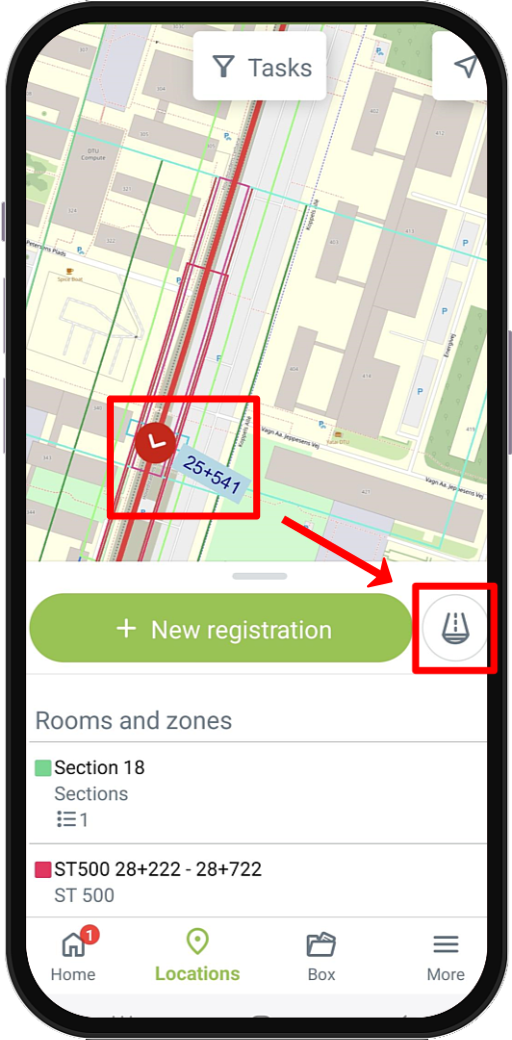

Al tocar una alineación y luego el icono se abrirá una sección transversal en el punto seleccionado.

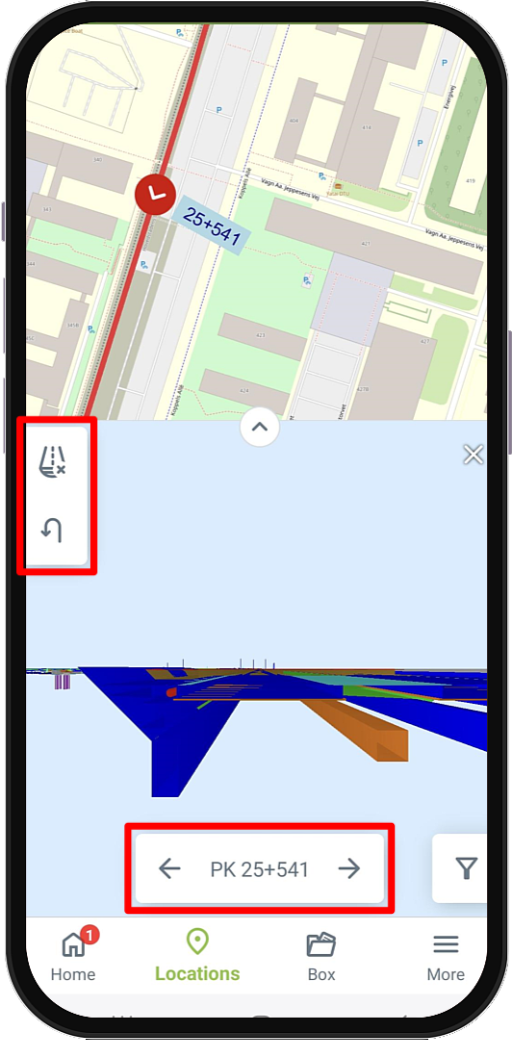

Desplácese a lo largo de la alineación usando y
en el incremento de estación de la alineación.
Haga un gesto de pellizco con los dedos en la vista 3D para acercar o alejar. La vista se restablecerá si se desplaza a un nuevo incremento, como se describió arriba.
Puede invertir la sección transversal pulsando .
Cierre la sección transversal pulsando .
Desactivar selección

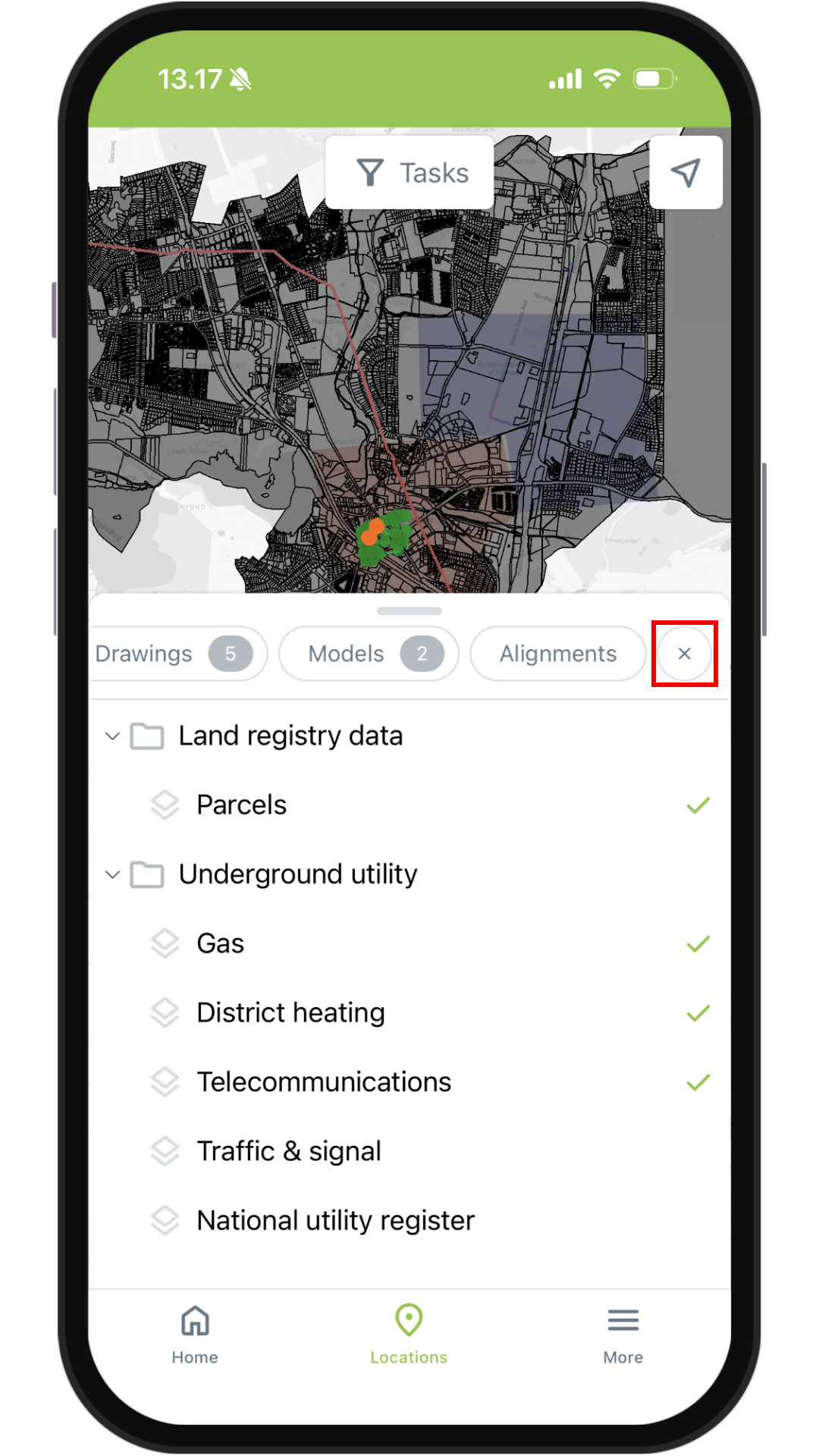

Puede eliminar todos los elementos seleccionados a la vez haciendo clic en el icono situado en el extremo derecho.
Filtrar por tipos de registros
Puede usar el Filtro para mostrar registros realizados en el mapa. Funciona de manera similar al filtrado en planos, donde seleccionas el tipo de registro desde una lista. Los registros se mostrarán como etiquetas o puntos en el mapa, dependiendo de cuánto aumentes el zoom. Luego puedes pulsar sobre los registros para abrirlos.
Leer más
Si desea obtener más información sobre cómo navegar por el mapa en Dalux Desktop, puede leer este artículo: Cómo usar los mapas de InfraField en escritorio.
