El plugin de Revit es un plugin desarrollado por Dalux que se integra en Revit, soportando una variedad de funciones como la carga de modelos y planos, la creación de comentarios y la función de Validación de modelos.
Este artículo explicará cómo crear comentarios desde Revit y cómo usarlo con la validación del modelo.
Para aprender cómo instalar el complemento, o cargar modelos o dibujos usando el complemento, lea este artículo: Cómo usar el complemento de Revit.
Cómo crear y actualizar Comentarios
Más información
Si desea aprender más sobre los comentarios, puede leer este artículo sobre: Cómo configurar los comentarios.

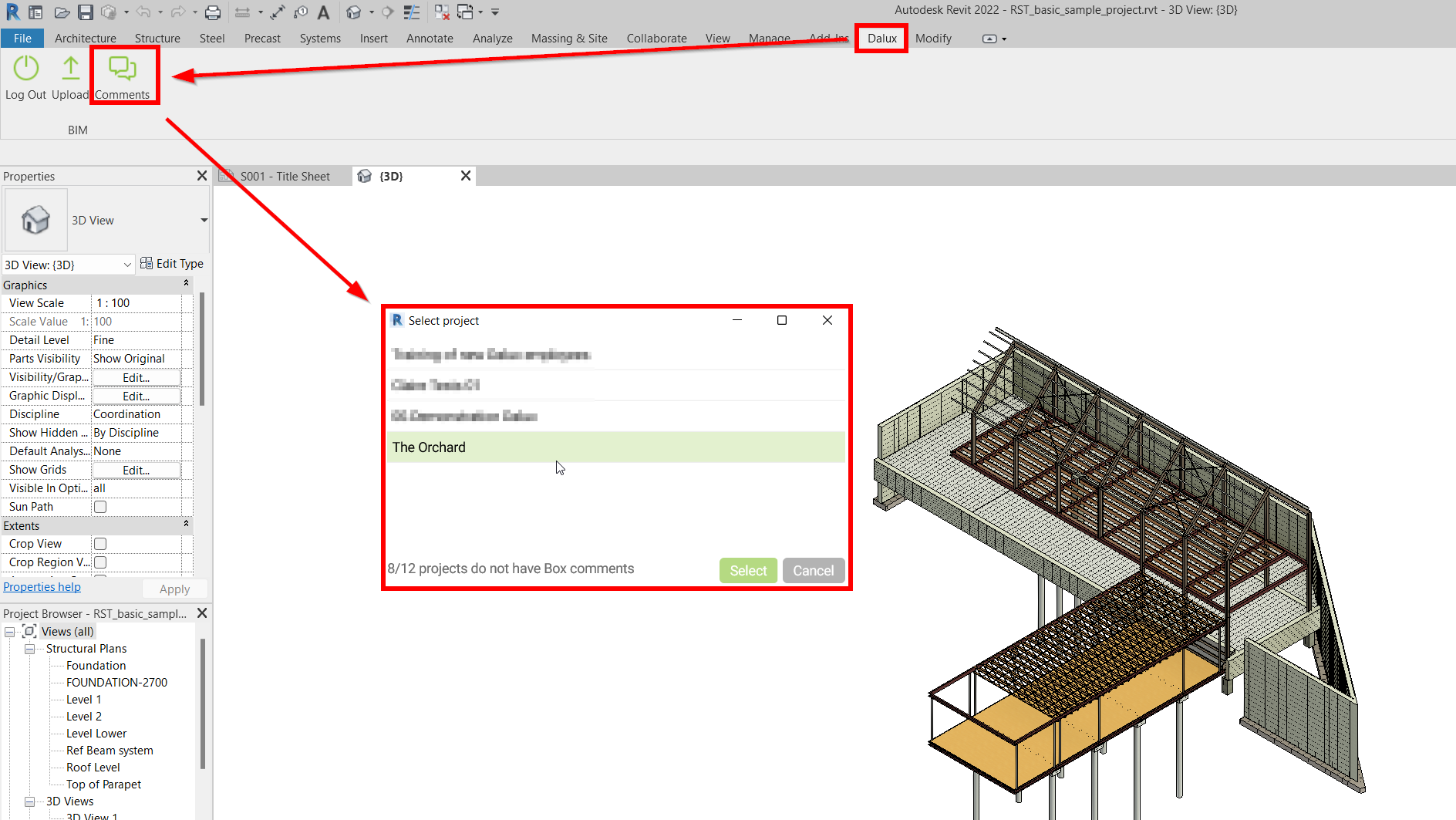

En Comentarios puedes seleccionar para cuál de tus proyectos deseas ver, actualizar o crear comentarios:

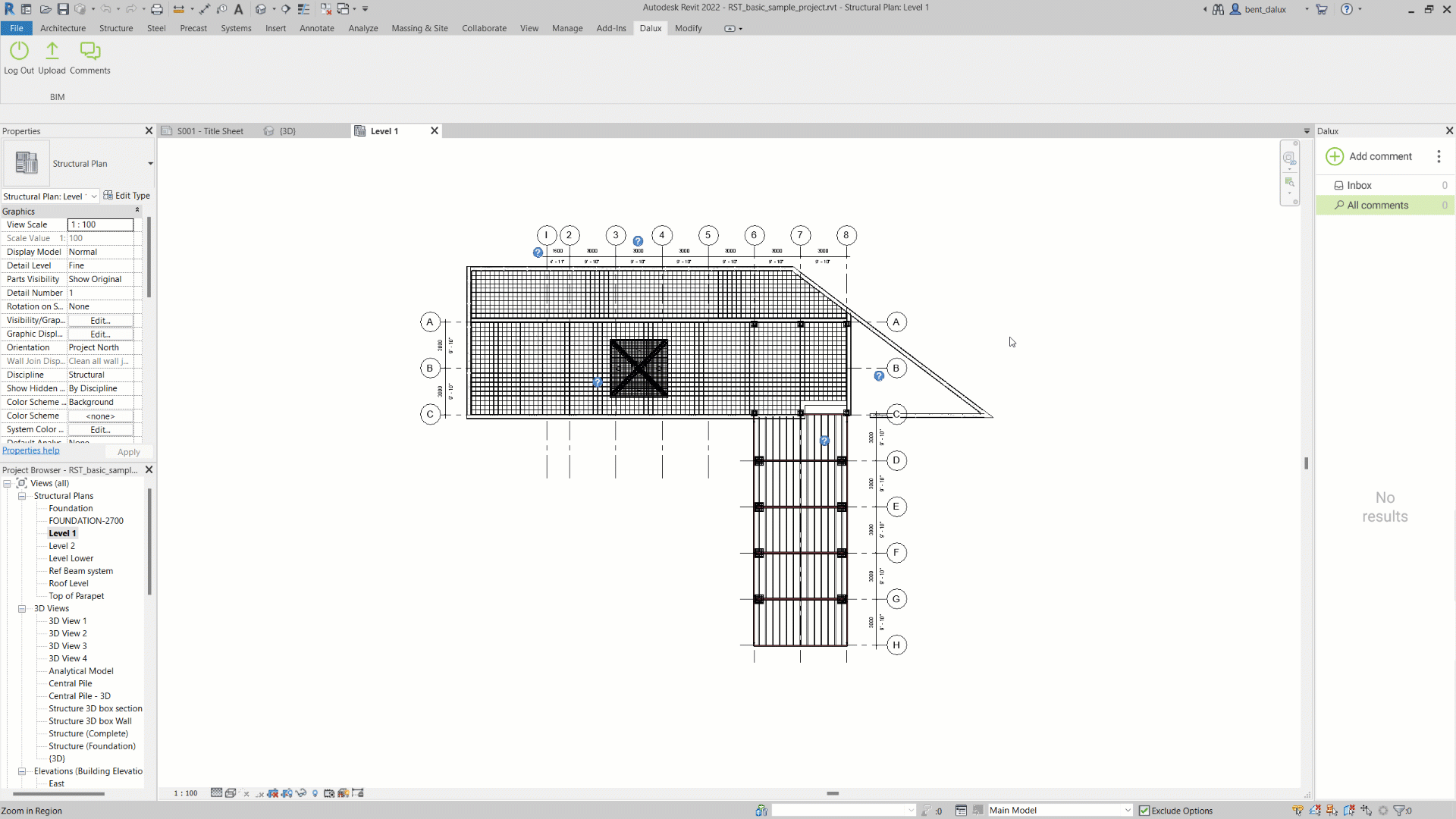

Una vez que hayas seleccionado tu proyecto, una columna de menú aparecerá en el lado derecho de la ventana.
Para añadir un comentario, selecciona Añadir comentario y crea un nuevo comentario como lo harías directamente en Dalux, eligiendo un tipo, el canal de comunicación, responsable y otra información:

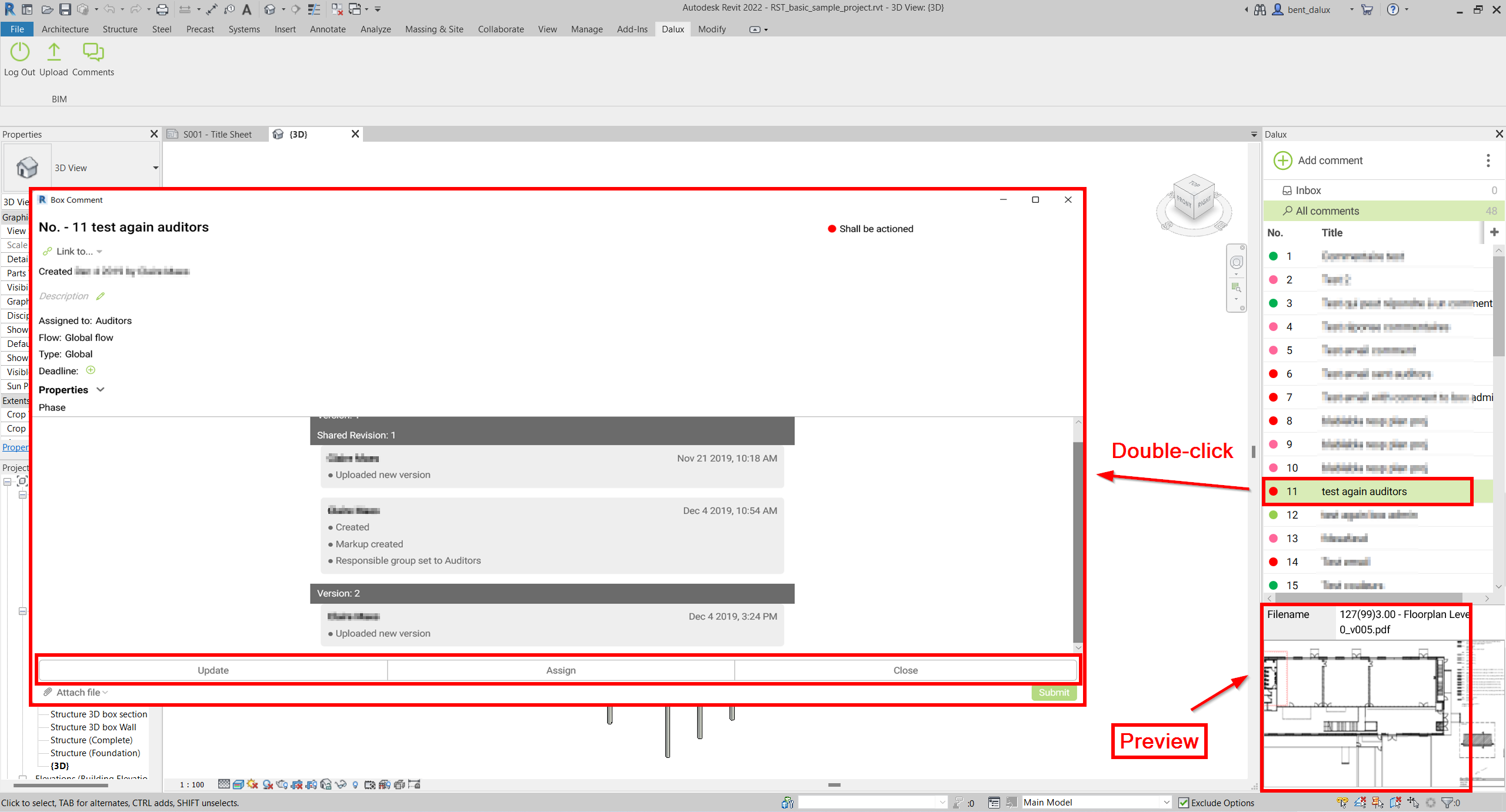

Para ver los comentarios existentes, puedes elegir una carpeta y seleccionar la entrada. Verás una vista previa de la instantánea marcada en rojo en la parte inferior de la ventana. Para abrir el comentario en pantalla completa y mostrar toda la información que acompaña a la instantánea, simplemente haz doble clic en el comentario.
En esta ventana también puedes editar o responder a ese comentario e incluso cerrarlo si el problema está resuelto y tienes los permisos necesarios.
Integración de Validación de Modelos
El plugin de Revit también se integra con la función de Validación de Modelos de Dalux. Usando esta integración, puedes hacer cambios fácilmente a tu modelo de Revit basados en verificaciones de conflictos o verificaciones de metadatos de Dalux.

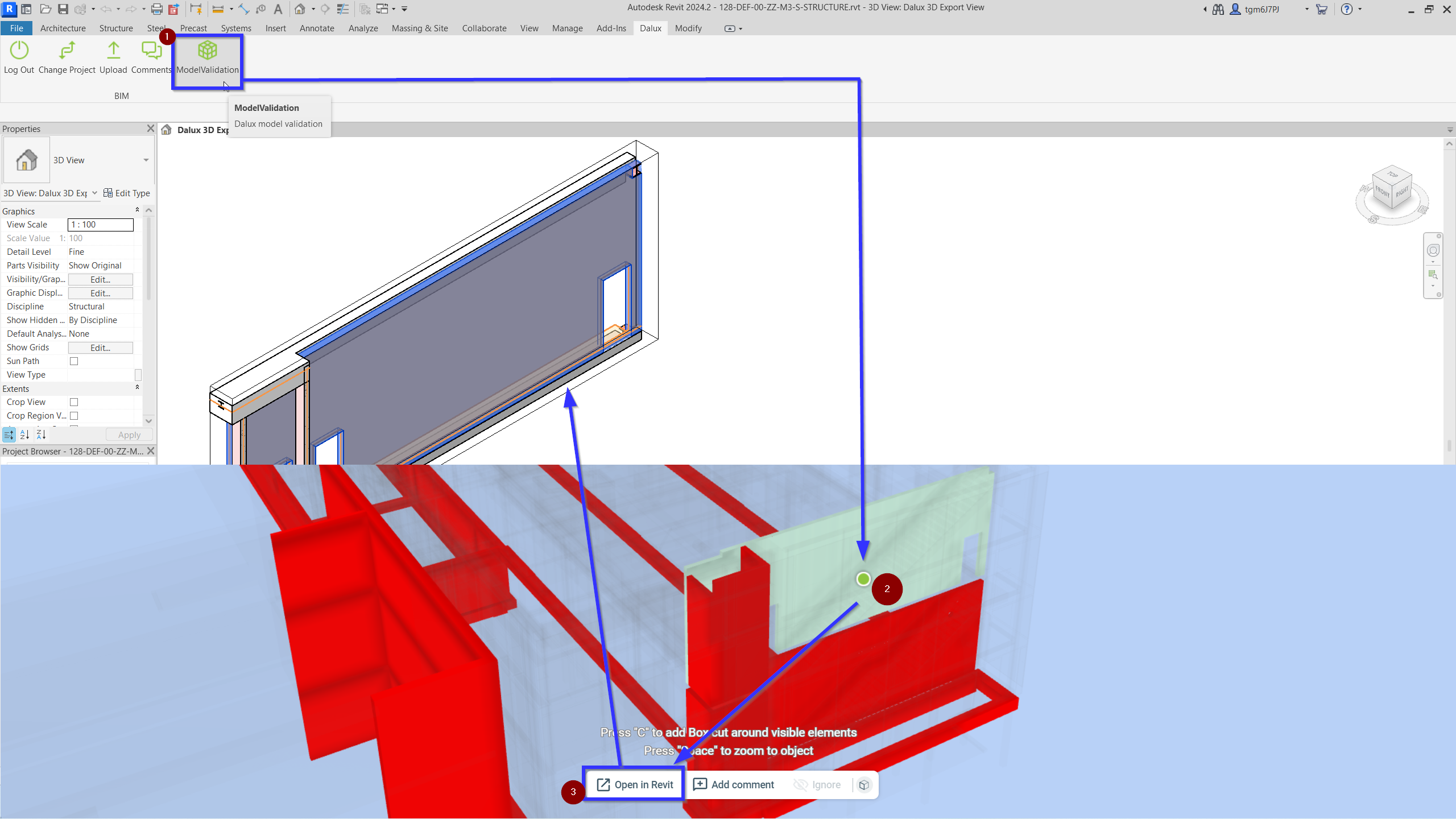

Para hacer esto, abre Revit y abre el archivo de Revit que coincide con el modelo en tu proyecto de Dalux. Luego haz clic en ModelValidation, lo cual abrirá una instancia de Dalux Desktop 'solo para validación del modelo' donde puedes hacer verificaciones de conflicto.
Desde aquí puede realizar comprobaciones de conflictos para ver dónde surgen problemas, y luego haga clic en Abrir en Revit en Dalux, en Validación del modelo (solo aplicación de escritorio). Esto abrirá Revit e irá directamente a la ubicación del objeto seleccionado en Revit:
Con el objeto seleccionado y la información de la verificación de conflicto, puedes corregir los errores en el modelo/metadatos.
