En este artículo, cubriremos cómo configurar y usar verificaciones de propiedades para la validación de metadatos.
La finalidad de la validación de metadatos es asegurar que se cumplan los requisitos de las propiedades. Estos podrían ser los requisitos en un BEP (BIM Execution Plan) o DDP (Digital Delivery Plan), o un propósito específico, como un presupuesto de cantidades.
Cómo configurar verificaciones de propiedades
Leer más
Esta función requiere conocimientos sobre la función de validación del modelo. Para obtener más información, lea nuestro artículo sobre Cómo realizar comprobaciones en la validación del modelo.
Crear reglas de propiedades
Las reglas de propiedades son conjuntos de reglas aplicadas a los objetos para verificar si se ha añadido información y si se cumplen los requisitos del proyecto.
Estas reglas de propiedad se configuran de forma independiente de cualquier disciplina o grupo de objetos, por lo que puede usarlas en todas las disciplinas.
Para crear una nueva regla de propiedades, vaya a:
Design
Seleccionar un edificio
Validación del modelo
Añadir
Reglas de propiedades
Añadir

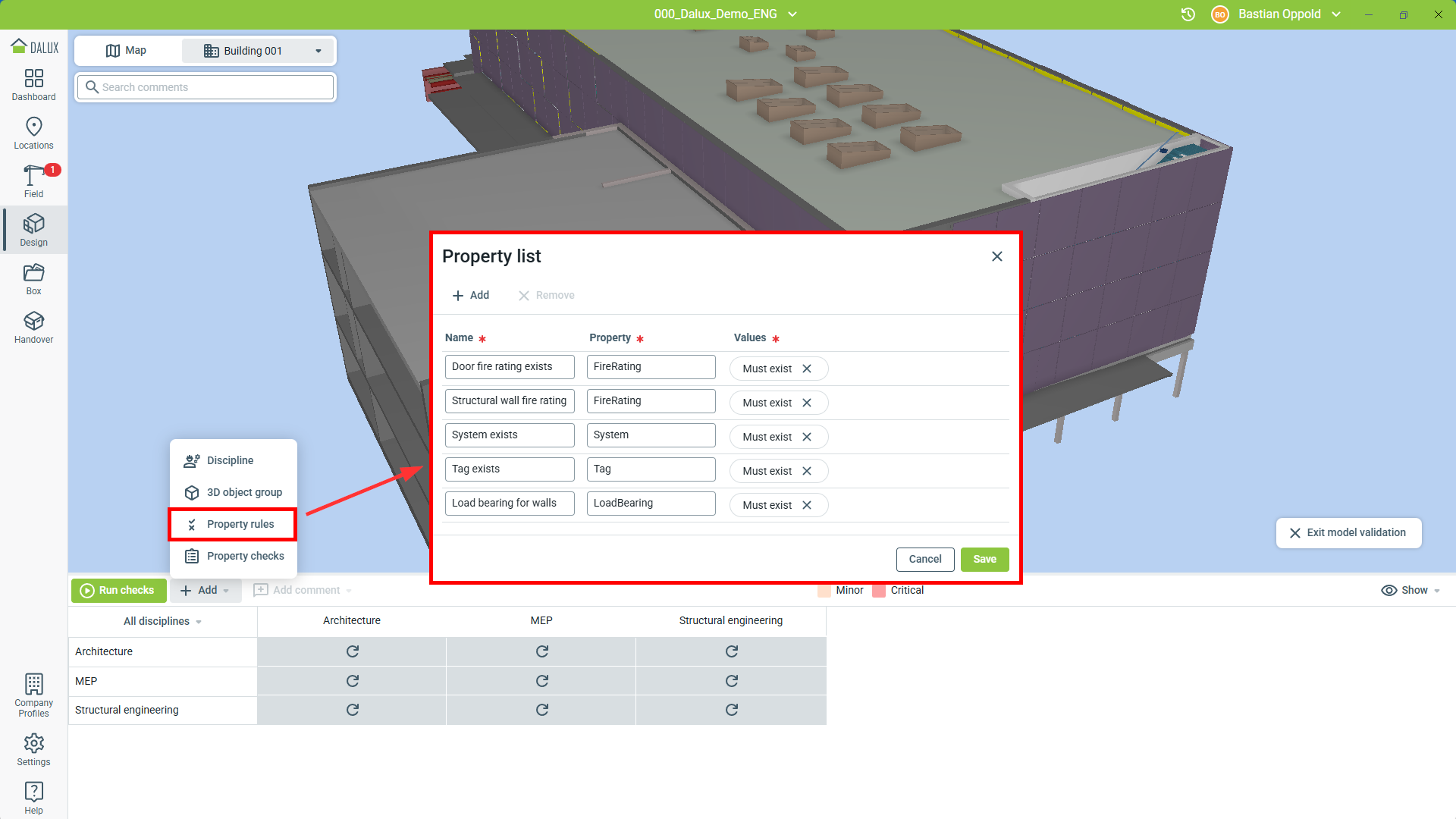

Luego, escriba el nombre de la regla de propiedad, elija la propiedad que debe cumplir con requisitos específicos y especifique qué requisitos exactos debe cumplir la propiedad. Para estos requisitos, puede elegir entre los siguientes valores:
- Debe existir: Debe existir un valor para la propiedad.
- Igual (Texto): El valor de la propiedad debe ser una cadena de texto que sea exactamente igual a lo que se escribió aquí
- Igual (Numérico): El valor de la propiedad debe ser igual a este número.
- Mayor o igual: El valor de la propiedad debe ser mayor o igual a este número.
- Menor o igual: El valor de la propiedad debe ser menor o igual a este número.

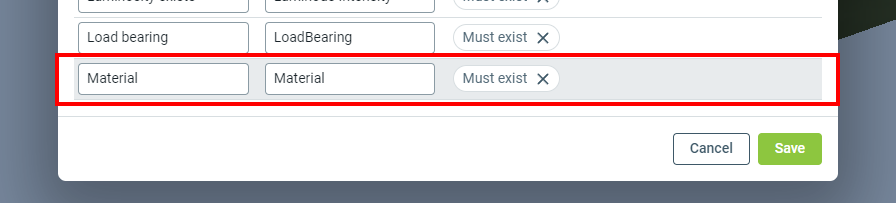

En este ejemplo, las paredes del modelo federado deben seguir el BEP, por lo que los metadatos de las paredes estructurales deben incluir los materiales utilizados. En este caso, configuramos la propiedad como 'Material' y el valor como 'Debe existir':
Crear verificaciones de propiedades
Permisos
Las verificaciones de propiedades se pueden realizar por un administrador de proyecto, un gerente de planificación de proyectos o un usuario en un grupo de usuarios al que se le haya dado acceso a 'Diseño'.
Para crear verificaciones de propiedades, vaya a
Design
Seleccionar un edificio
Validación del modelo
Añadir
Comprobaciones de propiedades.

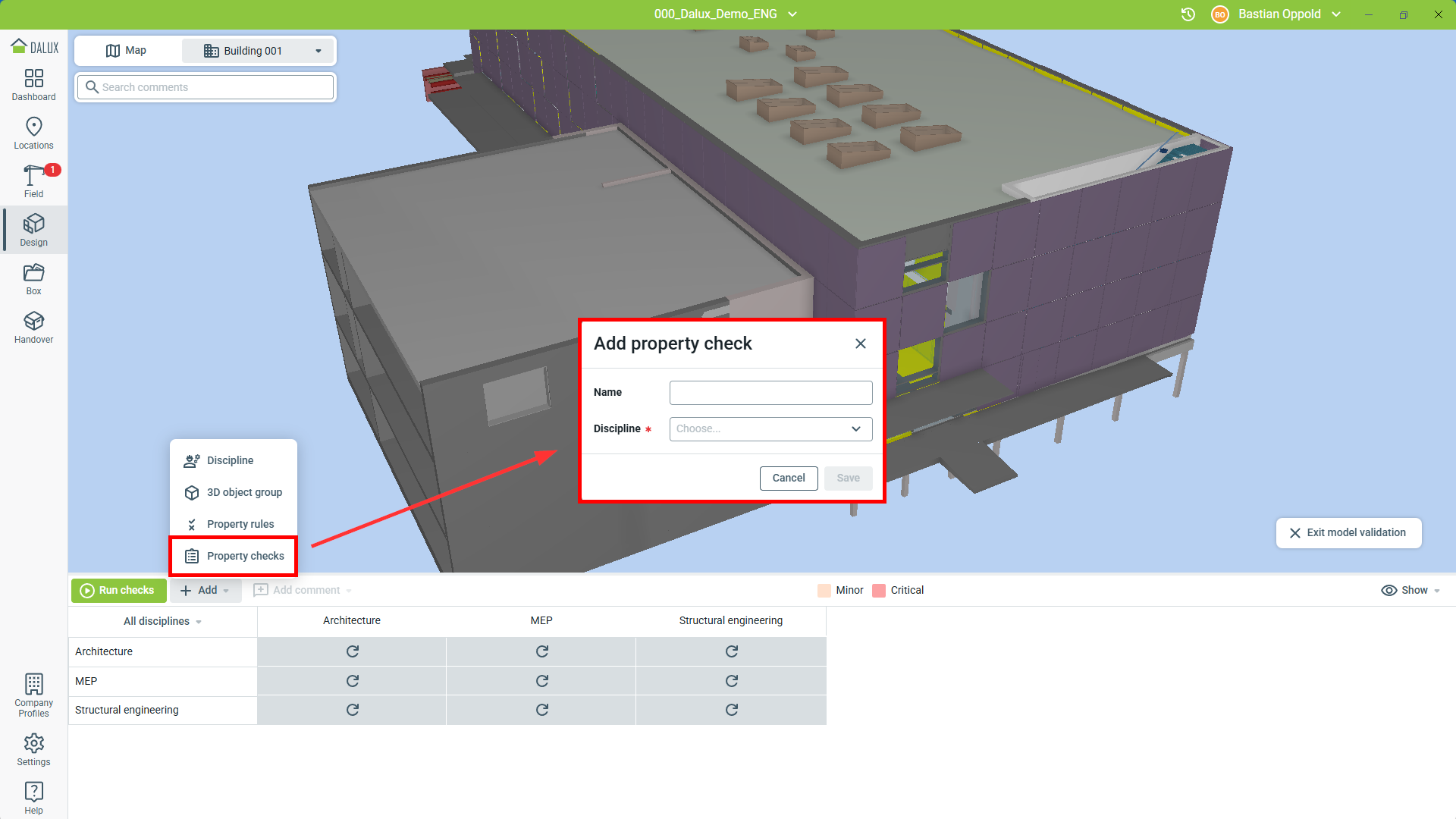

Desde esta nueva ventana, puede crear y diseñar la verificación de propiedades. Asígnele un nombre y elija la disciplina para la cual debe configurarse.
Agregar verificaciones a las disciplinas
Después de haber configurado las reglas de propiedades y las verificaciones de propiedades, puede aplicarlas a sus grupos de objetos.
Para ello, abra la disciplina con la comprobación de propiedades definida y haga clic en en la celda correspondiente del grupo de objetos.
Ahora selecciona todas las reglas de propiedad relevantes para este grupo de objetos. En este ejemplo, las paredes deben entregarse con información sobre calificaciones de fuego, si son estructurales y su material:
Haz clic en 'Guardar' y la verificación de propiedad está lista para ser utilizada en la validación del modelo para validar los metadatos.
Valida metadatos usando verificaciones de propiedad
Cuando las comprobaciones de propiedades se hayan creado y configurado, se podrán usar en la validación del modelo para validar los metadatos para los que se han configurado.
Para usar las verificaciones de propiedad creadas, ve a
Design
Selecciona un edificio
Validación del modelo.
A continuación, seleccione el edificio. Desde aquí, puedes ejecutar todas las verificaciones a la vez o seleccionar una verificación de propiedad específica que desees ejecutar.
El modelo ahora mostrará todos los objetos en el modelo que no cumplen con las reglas de propiedad. También obtienes una revisión de todas las violaciones para una investigación posterior.

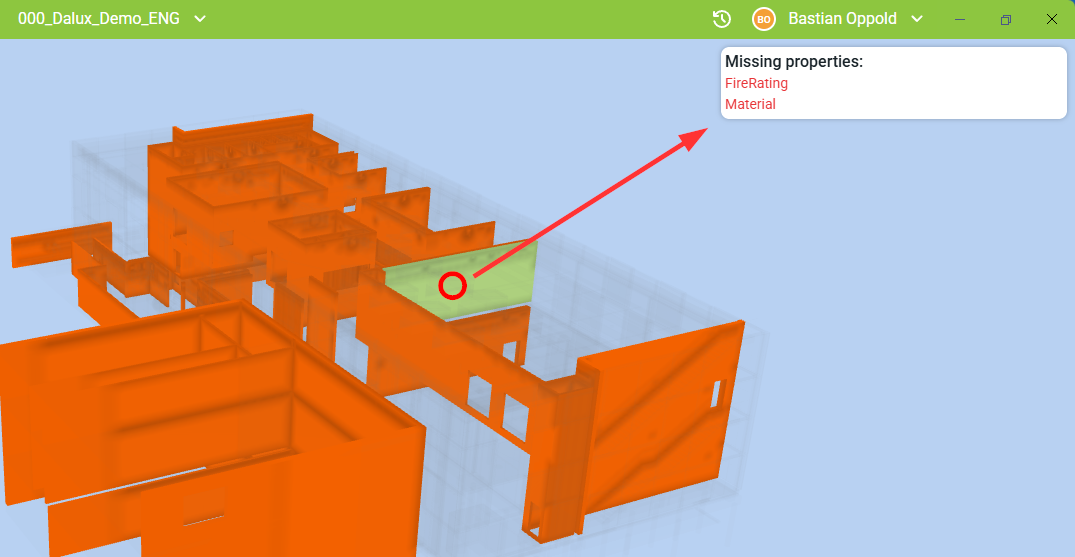

Seleccionar uno de los objetos también mostrará qué propiedades faltantes tiene:
Luego puedes informar a la persona relevante creando un comentario o editando las propiedades tú mismo en el software de modelado. Para facilitar esto, también puedes usar el complemento de Dalux Revit.
Leer más
Si los metadatos deben ser proporcionados por otras partes interesadas que no sean el originador, por ejemplo, si un consultor necesita añadir clasificaciones de resistencia al fuego al modelo arquitectónico, considere usar Archivos de datos BIM.
Corregir los datos usando el Plugin de Revit
Después de encontrar los metadatos que faltan mediante las comprobaciones de propiedades, ahora puedes usar el plugin de Revit para abrir Revit directamente en el objeto relevante que necesita ser modificado.
Leer más
Si necesita descargar primero el plugin de Revit, lea nuestro artículo sobre cómo descargarlo: Cómo configurar el complemento de Revit

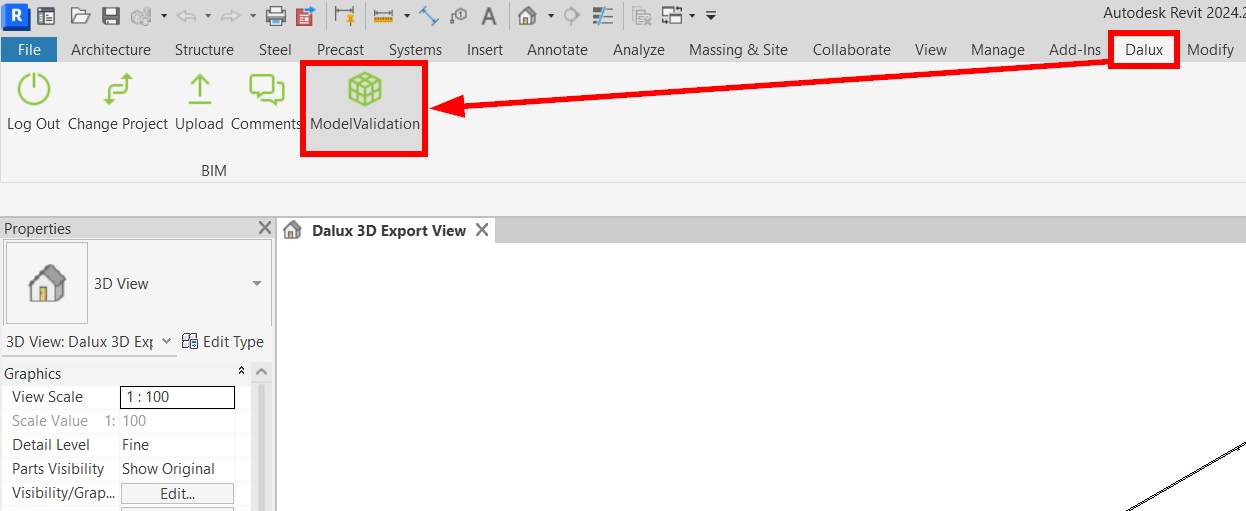

Primero, inicia Revit y carga el modelo. Luego ve a la pestaña 'Dalux' y abre Dalux usando el botón Validación del modelo:
Con Dalux abierto, selecciona el edificio y el archivo correctos, luego selecciona el propósito de los metadatos, como se describió anteriormente en el artículo.

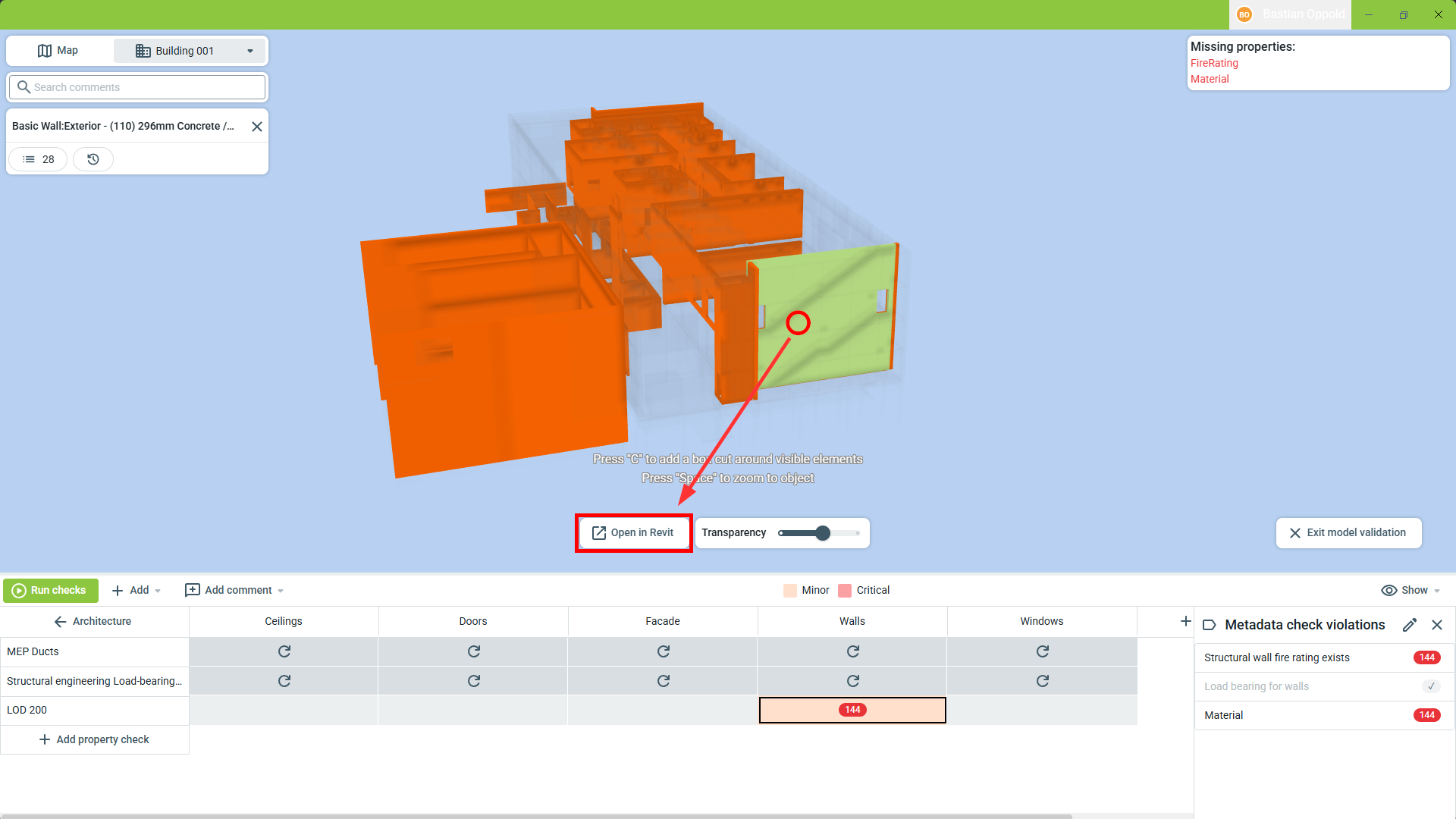

Ahora, selecciona el objeto resaltado en Dalux que deseas cambiar y haz clic en Abrir en Revit:

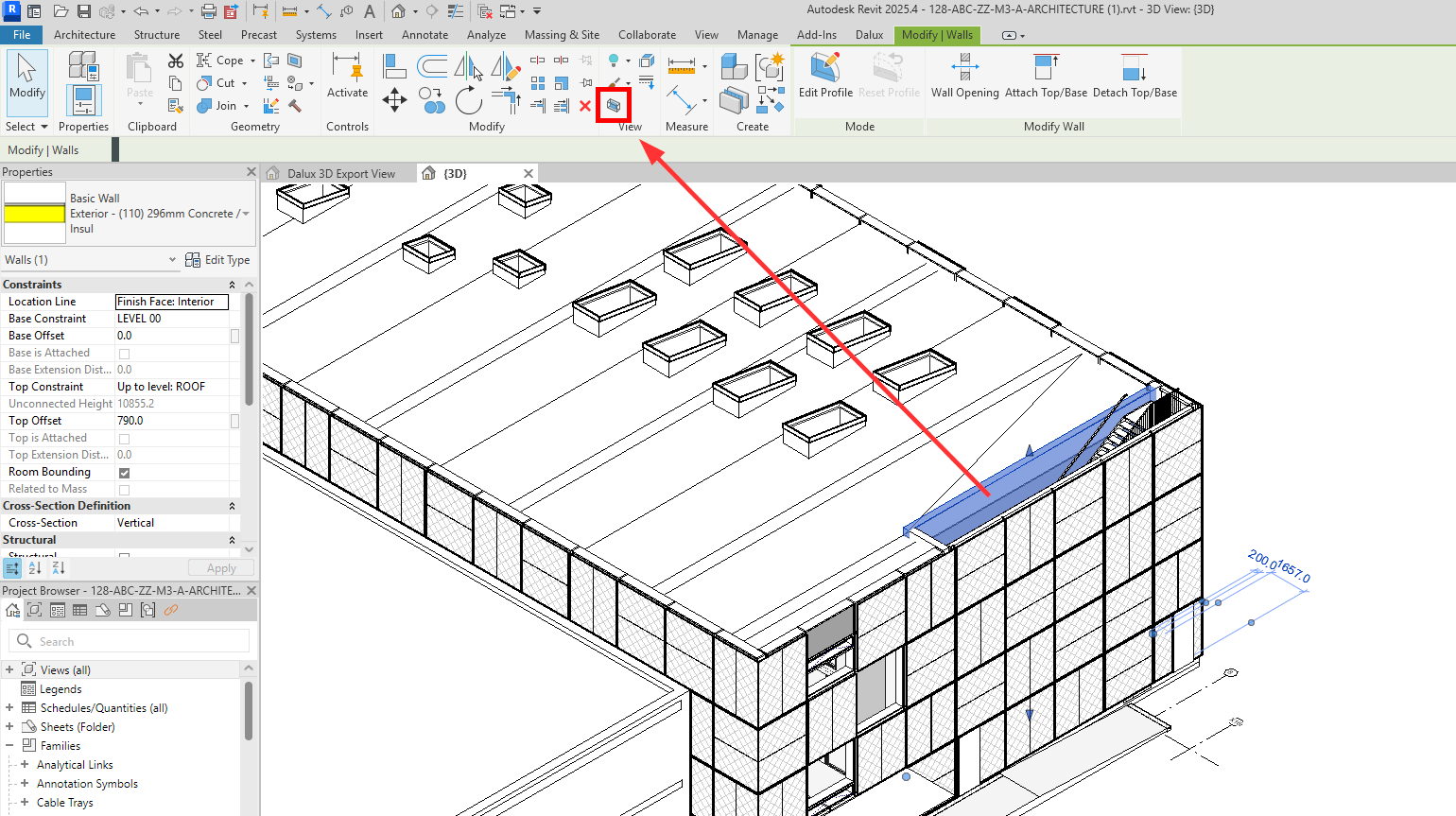

Esto seleccionará el objeto en Revit (funciona tanto en 2D como en 3D) y luego podrás editarlo:

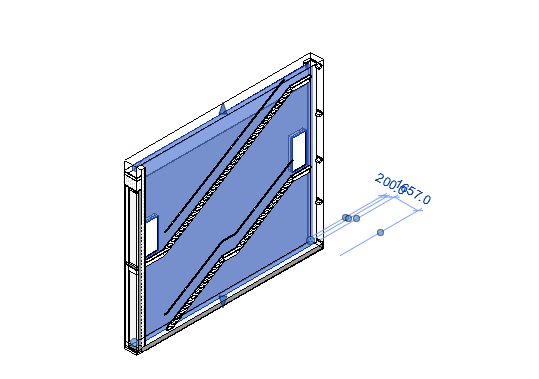

Para facilitar la visualización del objeto en sí, puedes usar la función Box de selección:
Este proceso se puede repetir tantas veces como elementos/objetos desees cambiar.
